Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

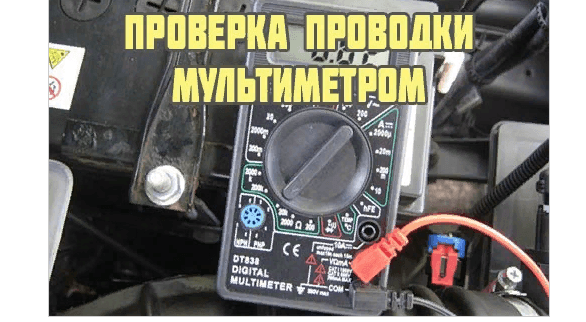

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

1. Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
2. Устанавливаем мультиметр в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;

Способ подключения мультиметра

На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

1. Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
2. Находим ДС и разъединяем колодку подключенных к нему проводов;
3. Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
4. Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

• Машина на яме, передняя часть поднята на домкрате;
• Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
• Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

1. Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
2. Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
3. Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
4. Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

1. Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
2. Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
3. Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
4. Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Как проверить датчик спидометра своими руками

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится.
Поломки сопровождают и пластиковый шток.
Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.. Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности:

1. ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
2. Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр».

Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

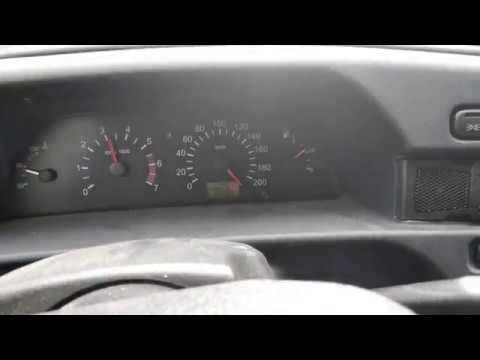

Дергается стрелка спидометра ВАЗ-2109

Зачастую для устранения проблемы потребуется демонтаж приборной панели. Это занимает много времени, хотя справится с данной задачей практически каждый. Чтобы выполнить демонтаж, нужно достать магнитолу и прикуриватель, аварийную лампу и выкрутить все необходимые крепления. Теперь можно приступать к непосредственному ремонту.

Если стрелка спидометра дергается при наборе скорости, то, скорее всего, дело в приводе, который вышел из строя. Поэтому нужно снять привод, шестерни, а также уплотнители. Последние необходимо заменить на новые. Дальше желательно провести дефектовку шестеренок. Если грани на них слизаны, то меняем.

Помимо этого, желательно проверить тросик. Вполне вероятно, что он задевает что-то во время езды, что и становится причиной скачков стрелки спидометра. При необходимости тросик заменить и смазать. Дальше осуществляем сборку.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

1. Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
2. Устанавливаем мультиметр в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы; Способ подключения мультиметра
4. На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения. Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

Способ №2:

1. Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
2. Находим ДС и разъединяем колодку подключенных к нему проводов;
3. Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
4. Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

• Машина на яме, передняя часть поднята на домкрате;
• Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
• Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

Замена датчика скорости в ваз 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ваз 2114 меняют несколько раз в год, поэтому при замене своими руками, цена вопроса значительно уменьшается, вам поможет наша подробная инструкция.

Внимание: кроме самого датчика, рвутся контакты, которые подходят к нему, причём довольно часто, потому, что они болтаются незакрепленные.Снимая его будьте осторожны, чтобы не уронить шток внутрь коробки, иначе вам придется осваивать снятие и разборку коробки передач

Необходимый инструмент

• ключик на 10 и на 21, и накидной на 14 (может пригодиться).
• новый датчик.

Работу выполняем на холодном двигателе, чтобы не обжечь свои руки:

• Открываем капот, с помощью ключа на 10, снимаем клеммы аккумулятора.
• Находим расположение датчика: он располагается рядом со щупом для проверки уровня масла на коробке передач.
• Снимаем адсорбер чтобы было удобнее открутить измеритель (отворачиваем гайки и просто отводим в сторону).
• Достаём рукой до датчика и снимаем с него колодку проводов, зажав пальцами на пружинный фиксатор.
• Выкручиваем датчик против часовой и достаем его.
• Если не получается открутить его руками – воспользуйтесь ключом на 21.

Откручиваем его ключом на 21, если не получилось выкрутить руками

• В случае, когда старый шток поломан, необходимо снимать привод.
• Используя ключ на 10, откручиваем гайку, и вынимаем ее вместе с шайбой.
• Если привод не вытаскивается –используем накидной на 14 и расшатываем его.
• Расшатав – вытаскиваем.
• Будьте внимательны, не забывайте, если уронить шток в коробку, придется снимать ее и разбирать.

https://youtube.com/watch?v=9zbNx0doWqs

Привод измерителя вместе со штоком и уплотнительным кольцом

Если сняли привод, проверьте состояние уплотнительного кольца, возможно оно нуждается в замене.
Установка производится в обратной последовательности.
Устанавливая новый датчик, важно попасть его штырем, внутрь полого штыря втулки.
Снимайте втулку аккуратно, воспользуйтесь ключом на 10 при необходимости.
Аккуратно закручивайте сам датчик (вращая его по часовой стрелке).
Учитываем, что корпус датчика сделан из пластмассы и его легко сломать.

Замена завершена успешно. Как оказалось, это совсем не сложно. Вы можете дополнительно посмотреть как происходит замена датчика скорости ваз 2114 видео.

“>

VESKO-TRANS.RU

Задания со спидометром характерны практически для всех автомобилей ВАЗ, от «классического» 2105.07 и переднего привода первого поколения Samara-1 до современных «Лада-Калина» и «Приора». ВАЗ 2114 не исключение, и задача этого автомобиля практически во всех аналогична сбоям других моделей производства концерна «Волга».

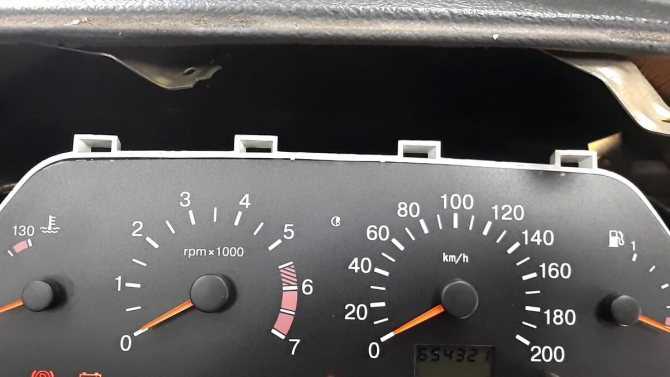

Автомобиль поколения «Самара-2» имеет несколько видов приборных панелей от разных производителей: AutoPribor (AP) и Schetmash (Наша Родина), VDO (Германия). Дизайн автомобилей с немецкими панелями намного лучше. Во-первых, существует разница в качестве пайки, поэтому препятствия, связанные с прожиганием дорожек, встречаются реже. Во-вторых, хвостовик привода датчика скорости выполнен из железа, а на машине был установлен пластик с аккуратным AP. Разница в их износе может быть до 10 раз.

Форд Фокус 3 Замена Масла В АкппRead

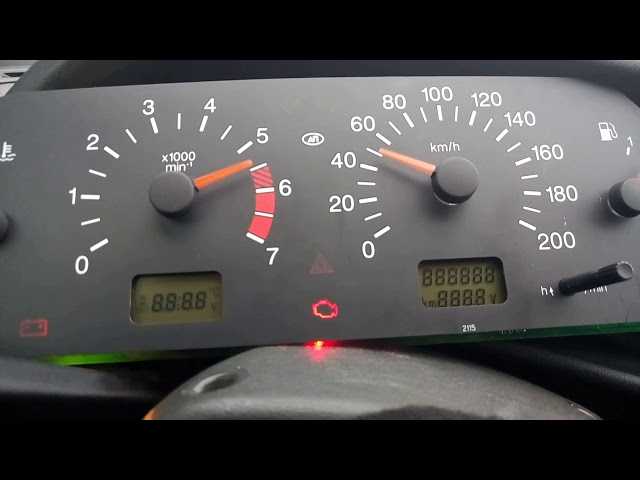

Панель устройств VDO

Автомобили Samara-2 также оснащены стильными панелями Gamma или Pro-Sport. Схемы соединения автомобилей с приборными панелями разных типов различны, но в большинстве случаев дефекты схожи.

Датчик спидометра на ВАЗ 2114

Датчик спидометра в Самаре основан на датчике Холла. Это сердечник в форме шестерни, закрытый грязевым кожухом. Он находится в техническом открытии пункта пропуска.

Автомобили ВАЗ 2114 первых лет производства использовали схему, аналогичную семейству Самара-1. Привод датчика подключен к кабелю, чье вращение передается на контроллер, где он преобразуется в импульсный сигнал. Позже они начали устанавливать чувствительный элемент последнего поколения со своим собственным преобразователем, к которому к компьютеру подключен стрип-чип.

Типичные неисправности

Говорить о надежности или ненадежности этого датчика не приходится. На одних автомобилях он работает в течение всего срока эксплуатации, а на других часто выходит из строя. Тем не менее есть целый ряд типичных проблем, с которыми сталкиваются автомобилисты:

• Выход из строя из-за старости. Каждый электронный прибор, независимо от качества, имеет свой ресурс. Поэтому он может выйти из строя в любой момент.
• Механическое воздействие. Проще говоря, повреждение корпуса датчика или проводки. Если выполнялись какие-либо работы по снятию и установке датчика, то вполне вероятно его повреждение.
• Окислившиеся, пересохшие или перебитые провода. Также проводка банально вырабатывает свое, если она долго не менялась.
• Датчик не подходит под данную модель автомобиля. В этом случае не стоит рассчитывать на корректные показания спидометра.

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110. Упавшая стрелкаСегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Прыгает стрелка спидометра на Лада Калина: фото, видео

Как показывает опыт, многие владельцы Лады Калины сталкиваются с таким понятием, как прыгающая стрелка спидометра. Связано это с несколькими причинами. Некоторые можно устранить самостоятельно, но, а для некоторых потребуются знания в автоэлектрике.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Признаками неисправности может послужить не только прыжки стрелки, а также ее зависание в определенном положении. Обычно, автомобилисты снимают «клемму-минус», чтобы сбросить систему, но это не всегда помогает, поэтому приходится преступать к более радикальным мерам.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

1. Находим сам датчик. Он расположен в КПП.
2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.

Раскручиваем хомут воздуховода воздушного фильтра

Находим датчик, и отсоединяем разъем проводов.

Отключаем провода датчика скорости

Откручиваем гайку датчик. Место самое неудобное, а поэтому придется помучатся, чтобы ее демонтировать.

Откручиваем гайку крепления датчика скорости

Проводим замену датчика. Для этого необходимо подковырнуть его отверткой.

Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Как правило, это может быть обрыв провода, между приборной доской и датчиком. При помощи тестера необходимо прозвонить провода и убедится, что нет обрыва.

Если же и это не помогло, то необходимо снимать приборную панель и смотреть моторчик привода спидометра. В нем, как показывает опыт, сгорает внутренняя обмотка и он перестает работать, или показывает неверные показатели. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику.

Выводы

Таким образом, устранение неисправности прыгающего спидометра на Ладе Калине, как оказалось не так уж и сложно. Обычно выходит со строя датчик скорости, который показывает неверные показатели. Но, если после его замены проблема осталась, стоит обратиться в автосервис. После того, как установлен новый датчик, необходимо сбросить все ошибки ЭБУ, чтобы нормализировать работу системы.

Проблемы со спидометром свойственны практически всем автомобилям ВАЗ, от «классики» 2105, -07 и первого поколения переднеприводных автомобилей Самара-1 до современных «Лада-Калина» и «Приора». ВАЗ 2114 здесь не исключение, и проблемы этого автомобиля во многом идентичны бедам других моделей производства волжского концерна.

На автомобили поколения Самара-2 устанавливались несколько разновидностей приборных панелей от разных производителей: АвтоПрибор (АП) и Счетмаш (Россия), VDO (Германия). Конструкция автомобилей с немецкими панелями значительно лучше. Во-первых, отличие в качестве пайки, из-за которого реже возникают проблемы, связанные с прогоранием дорожек. Во-вторых, хвостовик привода датчика скорости металлический, тогда как на автомобили с приборками АП устанавливался пластиковый. Различие в скорости их износа может составлять десятки раз.

Панель приборов VDO

Также на автомобилях семейства Самара-2 можно встретить стайлинговые панели Gamma или Pro-Sport. Схемы подключения у автомобилей с приборными панелями разных видов отличаются, но большинство причин неисправностей одинаковы.

Имеет ли смысл скручивать пробег

Существует масса причин для того, чтобы скручивать пробег на ВАЗ 2114. Далеко не всегда это нужно делать только перед продажей автомобиля.

Есть и множество других поводов:

1. Замена силового агрегата. В некоторых случаях пробег нового мотора может значительно отличаться от других показателей автомобиля. Это не только осложняет уход за двигателем, но и может привести к возникновению проблем во время прохождения технического контроля. В таком случае владельцу не остаётся ничего, кроме как скрутить пробег.
2. Замена панели приборов. С приборной панелью могут возникнуть те же самые проблемы, что и с двигателем: сложности прохождения технического контроля и проблемы с уходом.
3. Право на ремонт от производителя. Обычно производитель занимается ремонтом автомобилей, которые не достигли какого-либо предела в пробеге. Для того, чтобы стать претендентом на гарантийное обслуживание, может потребоваться скрутить пробег. Таким образом человек может сэкономить большую сумму денег. Достаточно часто этот приём практикуют опытные автомобилисты.

Чип одометра ваз 2114 Так как скрутить пробег на ВАЗ 2114 быстрее всего?

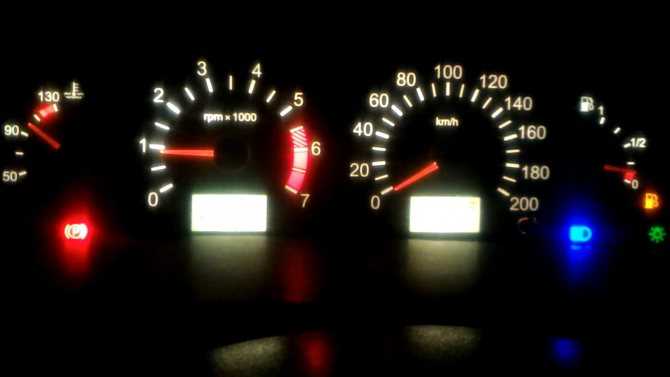

Диагностика работы спидометра на четырнадцатой

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

• Сообщений: 1
• Откуда: Клинцы
• ВАЗ 2114 1.6i 8 клапанов

5 февраля 2018, 00:48 #1 123

Всем привет. Такая проблема: запускаю двигатель, прогреваю, с приборкой все норм. Начинаю движение и стрелка спидометра самопроизвольно начинает подниматься то до 5 км/ч, то до 60, то до 80, до 120, бывает и выше и даже на одометр залезает и зависает, далее при разгоне начинает подниматься как положено, но с того места где остановилась (5,60 км/ч и т. д.) Т. е. по спидометру 100 км/ч, по факту 40 км/ч. При этом одометр показывает реальный пробег в км. Делаю тест приборной панели, стрелка опускается только до 50-60 км/ч. Скидываю «-» клемму, накидываю и стрелка падает на 0, но это помогает не надолго, вскоре снова повторяется, при чем стрелка зависает всегда на разной отметке. Менял датчик скорости, не помогло. Провода разъема не перебиты, все норм. Бывает если буксую по снегу (при этом стрелка на 0), она начинает подниматься, но поднимается она не плавно и постоянно, а отрезками. Т. е. поднимется до 40, потом до 70 и т. д., всегда по разному. И так будет подниматься пока не остановлю машину, тогда стрелка замрет в последнем положении и при начале движения, думая что она на нуле, будет подниматься в соответствии с увеличением скорости. Короче живет своей жизнью. Грешу на сам механизм стрелки спидометра. Подскажите пожалуйста, в чем кроется тайна сей проблемы этой чудо техники российского автопрома?

P.S. забыл еще написать. Перед началом проблемы снимал приборку, т. к. не все лампочки её подсвечивали, решил сменить всё на светодиодные. Т. е. без фанатизма, снимал цоколи и вместо обычных ставил диодные.

• Сообщений: 548
• Откуда: Курск
• Лада 2115

5 февраля 2018, 22:33 #2 123

попробуй все лампы подсветки снять, как будет приборка вести себя?

ну или ехать без габаритов, пока не включишь их питание на подсветку не будет идти, у себя менял обычные на светодиоды — полет нормальный, без глюков.

Может приборка умирает, может какой усик отломился от лампы и лежит между дорожек создавая КЗ по цепи

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

1. Очистить от загрязнений;
2. Очистить контакты колодки от коррозии и окислов;
3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

• Проверить и очистить «массовые» контакты;
• Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
• Закрыть изоляционной лентой места повреждения оплетки;
• Заменить вышедшие из строя предохранители;
• Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Инструкция по демонтажу и замене датчика

Итак, чтобы добраться до ДС, необходимо снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти 1 путем, и снять адсорбер, крепящийся на 2 болтах.

Отсоединяем плюсовую клемму от аккумулятора и откручиваем две гайки крепления адсорбера, после чего поднимаем его вверх и убираем в сторону.

В верхней части кпп рядом со щупом будет располагаться датчик скорости. Отсоединяем клемму от датчика и откручиваем его от руки. Если сильно затянут потребуется ключ на 21.

Выкрутив старый датчик, проводим всю необходимую диагностику описанную ниже, и производим сборку в обратной последовательности.
