• Несколько щелчков
• Автомобиль молчит
• Частный случай

Но прежде чем понять почему не работает стартер ВАЗ 2109 нужно вставить ключ в замок и повернуть его. После этого действия вы можете услышать только один щелчок, возможно, будет несколько последовательных щелчков (не крутит, а только щелкает) и очень распространенный момент, когда автомобиль вообще не подает признаков жизни. Если не срабатывает стартер ВАЗ 2109 после одного щелчка, то естьнесколько причин:

• Возникло замыкание обмотки;
• На бендиксе стерлись зубья, соответственно напряжение от реле не поступает;
• Износилась щетка или втулка якоря;
• Вилка, которая должна выталкивать бендикс, сломалась или же деформировалась из-за каких-то проблем внутри конструкции автомобиля;
• Подгорели болты на реле, из-за чего на них доходит слишком низкое напряжение.

Как вы видите причин может быть несколько, но даже один щелчок означает, что починить автомобиль еще возможно. Такой вывод можно сделать потому, что он хотя бы отзывается на ваши манипуляции с зажиганием. Если причина поломки кроется среди вышеперечисленных, то любую из деталей можно заменить самостоятельно или же сделать это в автосервисе после тщательной диагностики.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

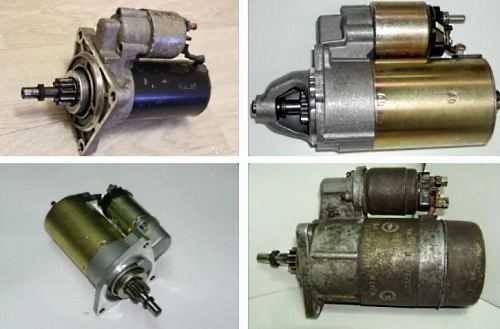

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

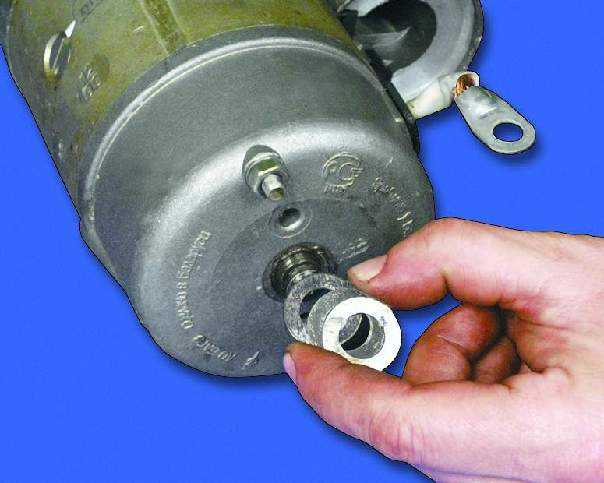

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Стартер щелкает, но не крутит, в чем причина?

Добрый день. Многим автолюбителям знакома ситуация, когда стартер щелкает, но не крутит. Как на зло, такие ситуации происходят в самый неудобный момент, например, на заправках или при выезде на работу.

В сегодняшней статье, мы расскажем как определить неисправность и, если это возможно, завести автомобиль, чтобы доехать до места ремонта.

Прежде чем рассказывать алгоритм поиска неисправности, давайте рассмотрим устройство стартера. Для наглядности посмотрите это видео:

Как видите стартер представляет собой обычный двигатель постоянного тока и реле. Когда вы поворачиваете ключ в замке зажигания и слышите щелчок, щелкает именно втягивающее реле (катушка и контакты в верхней части экрана на видео). Если стартер не вращается, но щёлкает возможны следующие варианты:

• сел аккумулятор.
• отказало реле включения стартера
• подгорели контактные пятаки во втягивающем реле.
• износились щетки стартера.
• якорь стартера заклинил.

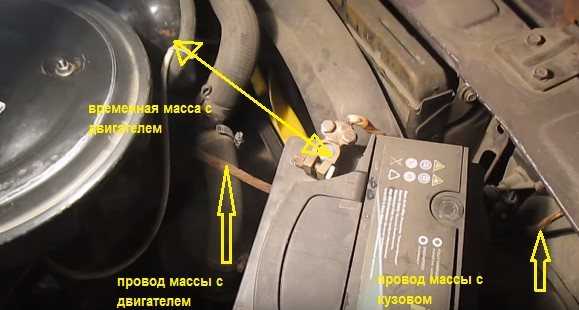

• на стартер не подается силовой плюс (т.к. если нет массы не будет даже щелчков втягивающего)

Ниже мы разберем каждую из этих неисправностей подробно, и расскажем, при каких неисправностях получится завести автомобиль, на месте, при помощи имеющегося стартера, чтобы доехать до сервиса.

Сильно разряжен аккумулятор — самая частая причина щелчков при повороте ключа зажигания.

Выглядит эта неисправность вот так:

В нашем видео видно, что старте, сначала, стартер еле еле крутит двигатель, а потом просто трещит…. При сильном разряде аккумулятора стартер даже не попытается провернуть двигатель а сразу издаст противные щелчки.

Дело в том, что напряжения батареи не хватает даже для срабатывания втягивающего реле!

Варианты решения проблемы:

• прикурить от другого автомобиля (про это у нас на сайте есть отдельная статья).
• завести автомобиль с толкача/буксира (если он с МКПП).
• снять и зарядить аккумулятор.

Проверка и ремонт стартера на автомобилях ВАЗ 2113, 2114, 2115 и Лада Приора, Калина, Гранта

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Для проверки работы стартера нам потребуются:

• Заведомо исправный аккумулятор
• Автомобильные шнуры с «крокодилами»
• Металлическая щетка или плоская отвертка

1) Сбрасываем клеммы «+» и «-» с аккумулятора на авто. Это необходимо, чтобы не повредить контроллер двигателя.

2) На всех автомобилях семейства Самара (ВАЗ 2113, 2114 и 2115) и Приора, а так же на автомобилях семейства Лада Калина и Гранта со старой, «рычажной» коробкой переключения передач, стартер установлен на КПП рядом с двигателем со стороны радиатора под воздушным фильтром.

Для того, чтобы проводить работы, необходимо снять корпус воздушного фильтра вместе с впускным патрубком (процедура подробно описана в статье про замену масла в КПП).

На «Калине» и «Гранте» с тросиковой КПП стартер установлен так же на коробке, но со стороны двигателя и за ним, ближе к салону. Добираться и проводить его проверку без подъемника крайне неудобно. Иногда проще снять стартер и проверять отдельно.

3) Откручиваем токопроводящий провод (самый толстый провод, который отходит от клеммы «+» аккумулятора). Он прикручен на верхнюю шпильку втягивающего реле гайкой «на 13» (нижняя стрелка указывает на гайку, сам провод для наглядности снят). Снимаем управляющий провод со штекера «папы» на втягивающем реле (верхняя стрелка).

4) ОБЯЗАТЕЛЬНО ставим автомобиль на нейтральную передачу.

5) Устанавливаем рабочий аккумулятор рядом с автомобилем (или используем установленный, если уверены в нем на 100%). Накидываем крокодил на клемму «-»,

и цепляем второй конец к корпусу стартера (за болт, корпус втягивающего). Предварительно место соединения чистим металлической щеткой для лучшего контакта.

6) Накидываем крокодил на клемму «+» аккумулятора. Второй конец подносим к «папе» на тыльной стороне втягивающего реле.

7) При касании должно сработать втягивающее реле и будет слышан характерный щелчок. Если никаких звуков не издается, то еще раз проверяем массу. Если щелчка нет, то снимаем массу с корпуса и устанавливаем крокодил «-» на нижний болт втягивающего (показан стрелкой). Еще раз подносим крокодил «+» к клемме «папа».

Если втягивающее реле сработало, то в 95% случаев неисправны щетки стартера. Если не сработало, то смело покупаем новое (не ремонтируется, но снимается без снятия стартера)

ВНИМАНИЕ! Не оставляйте напряжение на втягивающем реле больше 5 секунд. Это может повредить как реле, так и аккумулятор

При этом должен завращаться стартер и будет слышен характерный гул. Обороты у рабочего стартера доходят до 11 тысяч об/мин. Если стартер крутит медленно, то, скорее всего (при исправном аккумуляторе и соединении), неисправен щеточный узел или заклинивает якорь. Если стартер не крутит (при срабатывании втягивающего с крокодилом «-» на корпусе), то дело в обмотке. Если стартер крутит исправно и втягивающий работает, то проверяем их в комплексе

ВНИМАНИЕ! Не оставляйте напряжение на стартере больше 5 секунд. Это может повредить стартер или аккумулятор

9) Для общей проверки кидаем клемму «+» на верхнюю шпильку втягивающего реле. И отверткой или ключом перемыкаем крокодил «+» и «папу».

При этом должен заработать стартер, и начать крутиться двигатель (определяем по ремню генератора). Если слышно как стартер работает, но при этом раздаются различные резкие звуки, хруст, то дело в механической части (бендикс или редуктор). При медленном вращении двигателя причин неисправности может быть несколько. В большинстве случаев это щетки, но может быть и заклинивание подшипников или втулок. Необходим разбор и поиск дефектов.

Для снятия и ремонта стартера нам потребуется:

• Отвертка плоская
• Отвертка крестовая
• Ключ «на 8»
• Ключ «на 10»
• Ключ «на 13»
• Ключ «на 15»
• Ключ «на 17»
• Литоловая смазка (литол, шрус, солидол)

• Ветошь
• Металлическая щетка
• Очиститель тормозов или карбюратора

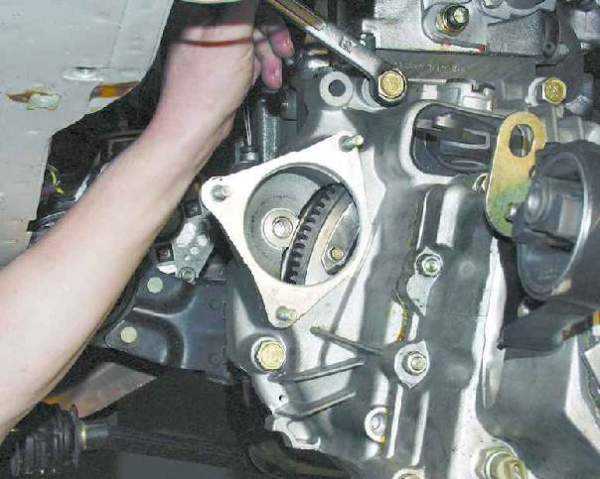

1) Откручиваем две гайки крепления стартера. Гайки в основном идут под ключ «на 17», но попадаются и «на 15». Снимаем его со шпилек и вытаскиваем. Вытаскивать удобнее через днище.

2) Проверяем внешний вид. На зубчатой шестерне не должно быть задиров, трещин и следов сильного износа. Если есть, то меняем бендикс. Осматриваем состояние втулки на конце якоря. Если она лопнула или на ней наблюдаются трещины, то необходимо ее заменить. Не допускается следов износа на валу.

Три способа замкнуть стартер автомобиля напрямую

Многие автомобилисты сталкивались с такой проблемой как поломка стартера. Он может сломаться в любой момент. Как завести машину, если не работает стартер, а ехать необходимо? Завести машину возможно таким путем как замкнуть стартер напрямую или завестись без него. Но перед тем как это сделать, следует ознакомиться с основными поломками стартера и понять все нюансы.

Знаете ли вы? Стартер служит в два раза меньше чем двигатель, всего 5-6 лет. Поэтому диагностика стартера актуальна как для авто, что уже не первый год в эксплуатации, так и для новоприобретенных.

Основные поломки стартера

Стартер обеспечивает пуск двигателя. Он создает крутящий момент коленвала с нужными оборотами для степени сжатия и сгорания горючей смеси. Если стартер начал работать с перебоями, нужно выяснить причину такого его поведения.

Важно! Стартер работает с другими системами машины в одной пусковой цепи. Поэтому поломки могут быть механическими и электрическими

Если стартер не хочет крутить или делает это медленно — обратите внимание на электрическую цепь и аккумулятор:

• АКБ не заряжен;
• плохо закреплены контакты;
• плохой контакт и поломка провода от клеммы втягивающего реле;
• поврежденный провод между аккумулятором и стартером;
• несоответствие масла в картере по вязкости;
• не функционирует контактная группа замка зажигания.

Если вращается якорь стартера, но стартер не может провернуть коленвал это: пробуксовка муфты свободного хода или тугой ход привода винтовой нарезки.

Бывают случаи когда стартер не отключается после пуска. Причинами могут быть: заедание приводов на валу якоря, заедает в замке зажигания, износ подшипников. Исправить такие поломки можно путем замены поврежденных деталей.

Если вы заметили что стартер начал шуметь. Это может быть: шестерня привода вышла из зацепления,ослабилось крепление или полюса стартера.

Стартер подвержен большим нагрузкам, так как ему приходится вращать большой маховик и приводить в действие поршневую группу двигателя. Поэтому следует внимательно к нему относится и проводить диагностику для избегания поломок.

Замкнуть стартер с толкача

Перед тем как завести машину напрямую через стартер следует выяснить, почему стартер вышел из строя.

Если причина в неисправности реле, втягивающем реле, обмотке стартера, то запустить его можно с толкача. Для этого вам понадобятся пара помощников. Они будут упираясь в багажник авто и его разгонять, а вы включаете ключ зажигания и первую передачу. Чем быстрее будут толкать машину помощники, тем быстрее она заведется.

Знаете ли вы? Разгон с толкача самый популярный метод завести авто без стартера среди автолюбителей.

Буксировка автомобиля

Еще один метод завести машину если не работает стартер — это буксировка. Для этого вам понадобится еще одно авто и трос. Если поломка случилась в пути, просто остановите любой автомобиль и попросите помочь вам завестись. Много это времени не займет, зато вы продолжите свой путь.

Важно! Не забудьте тот факт, что когда ваша машина при буксировке заведется, она будет ускорятся, не забывайте останавливаться, когда останавливается авто впереди, не глушите мотор когда выйдете из машины, чтобы отцепит трос

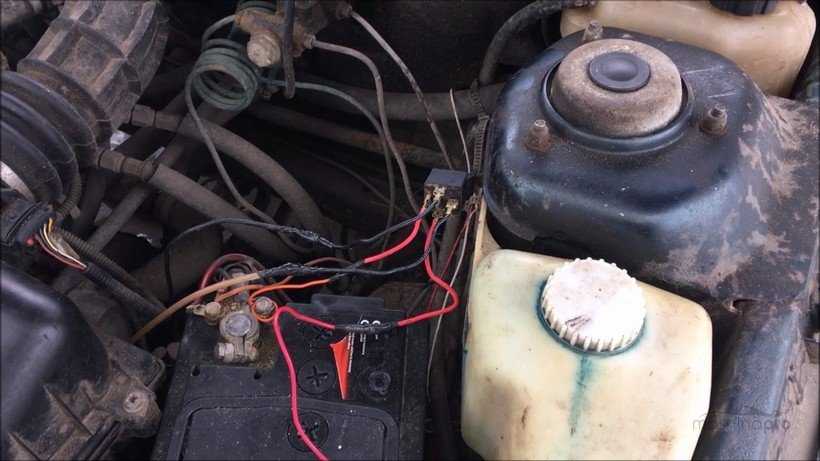

Замыкание отверткой

Замыкание стартера отверткой можно проводить, только если причиной поломки стало втягивающее реле. Узнать такую поломку можно по щелканью из-под капота когда вы проворачиваете ключ. Это значит что включение втягивающего реле происходит, но ведущая шестерня не поворачивает коленвал. В такой ситуации нельзя сделать ничего кроме как перемкнуть стартер отверткой и таким образом дать напряжение на обмотки.

Для замыкания стартера отверткой нужно выставить рычаг КПП в нейтральном положении и затянуть тормоз. В этих условиях отвертка будет работать как втягивающее реле. Отвертку вставляем между силовыми клеммами замкнув их.

Для того чтоб завести машину напрямую через стартер лучше всего прибегнуть к помощи ассистента. Таким образом, это упростит задачу. Один будет вставлять отвертку, другой — замыкать контакты. С помощником все пройдет гораздобыстрееи проще.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Несколько щелчков

Не работает стартер ВАЗ 2109, когда вы слышите несколько щелчков после того, как вставили ключ в зажигание и повернули. Тем не менее эти несколько щелчков сразу же оповещают водителя о причине поломки:

• Удерживающая обмотка начала слабо фиксировать сердечник;
• У вас сел аккумулятор;
• Ослабли клеммы.

{banner_content} Для начала зарядите аккумулятор, потому что он очень часто приводит к тому, что автомобиль не заводится. Если это не поможет, то проверьте обмотку и клеммы. Обе детали можно очень просто заменить, если вы хоть чуть-чуть разбираетесь в конструкции своего автомобиля и механике. Впрочем, каждый водитель обязан знать такие элементарные вещи, иначе вы будете частенько застревать посреди дороги.

Не заводится ВАЗ 21099 карбюратор Список популярных причин и способы починки

Где Находится Реле Зарядки На Уаз Буханка. Уаз реле зарядки

• Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
• Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
• Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
• Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
• Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
• Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
• Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
• Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
• Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
• Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
• Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
• Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
• Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.

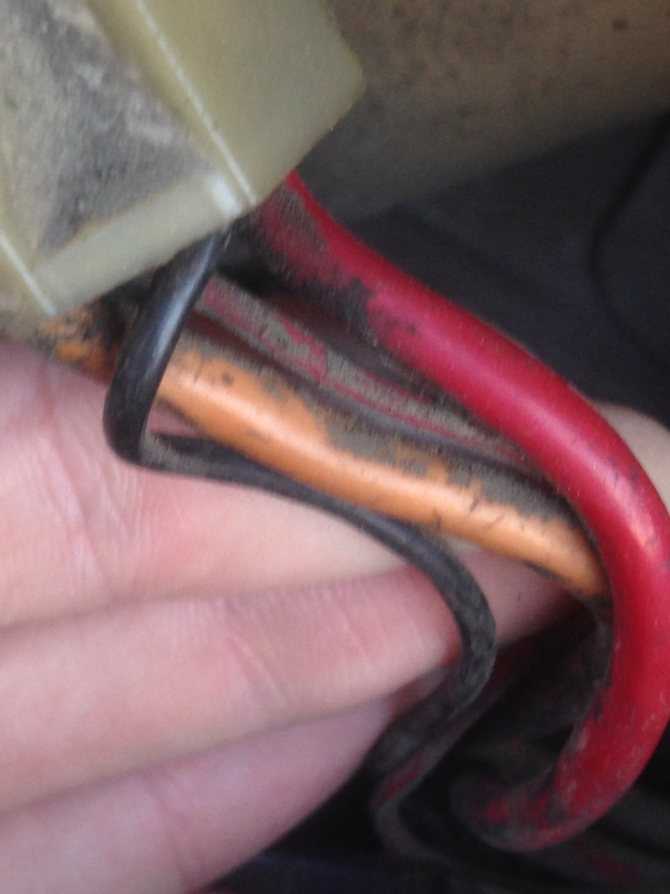

• Повреждена линия электрического кабеля, который передает ток по цепи;
• Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
• Отсутствует бензин в бензобаке (например его слили);
• Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
• Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.

• Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
• В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
• Засорен воздушный фильтр;
• Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.

Несколько щелчков

Не работает стартер ВАЗ 2109, когда вы слышите несколько щелчков после того, как вставили ключ в зажигание и повернули. Тем не менее эти несколько щелчков сразу же оповещают водителя о причине поломки:

• Удерживающая обмотка начала слабо фиксировать сердечник;
• У вас сел аккумулятор;
• Ослабли клеммы.

{banner_content}

Для начала

зарядите аккумулятор

, потому что он очень часто приводит к тому, что автомобиль не заводится. Если это не поможет, то проверьте обмотку и клеммы. Обе детали можно очень просто заменить, если вы хоть чуть-чуть разбираетесь в конструкции своего автомобиля и механике. Впрочем, каждый водитель обязан знать такие элементарные вещи, иначе вы будете частенько застревать посреди дороги.

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей

Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Как починить неисправности стартера своими руками

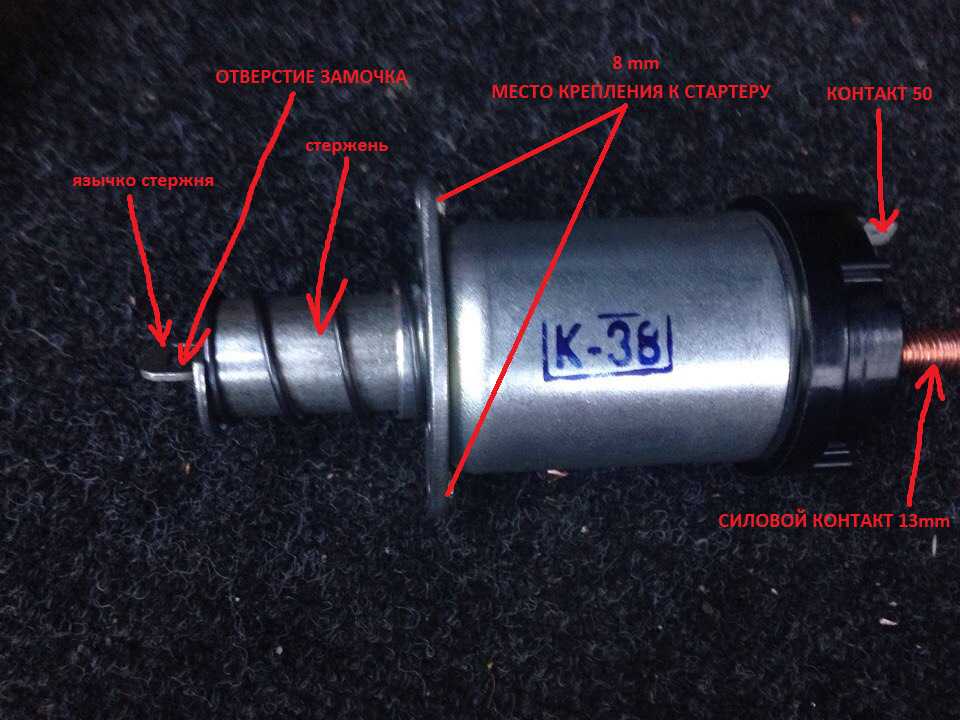

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

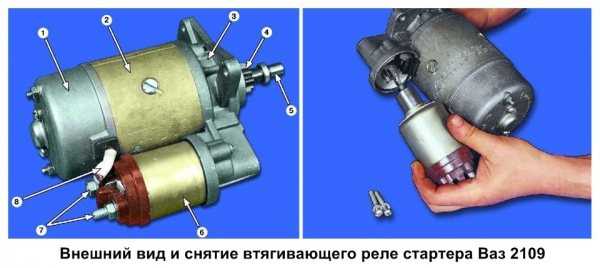

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
  2. Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
  3. Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
  2. не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
  2. возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
  2. Возможнозалипают контакты (пятаки) втягивающего реле стартера.
  3. Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
  2. Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
  3. Также можно завести автомобиль, кинув питание от другого автомобиля
  4. Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
  2. Возможно, стартер сгорел
  3. заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
  2. Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

Свечи

Свинтите свечу, приставьте ее к массе и проверните стартер. Если искра имеется, то, вероятно, неполадки образовались в топливной системе. О ней мы расскажем позднее.

Иначе необходимо поступить, когда выкрученная свеча работает должным образом, но при этом оказалась мокрой. Здесь следует проверить ремень ГРМ. Последний иногда соскакивает, из-за чего нарушается правильное газораспределение и, соответственно, двигатель ВАЗ не желает заводиться.

Если вы увидели, что свечи залиты топливом, то, возможно, именно данное обстоятельство и мешает запустить мотор. Просушите их горелкой или на конфорке газовой плиты. Когда они во время очередной попытки опять окажутся мокрыми, то придется выяснить, почему это случилось.

При отсутствии искры причину ищут далее. Она нередко кроется в неполадках:

• шкива коленвала либо датчика, контролирующего его положение (ДКПВ);
• компьютера.

В большинстве случаев ВАЗ модели 2109 инжектор не желает заводиться именно по причине отказа ДПКВ. Неисправность других датчиков не мешает запуску мотора, просто тот будет работать неправильно.

Распространенные причины неисправности

Обозначение компонентов стартерного узла Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

Стартерный узел «девятки» Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).
