Интерфейсы и разъемы: история появления и особенности

Чтобы понять значение предоставляемой схемы, начинающим автолюбителям Honda нужно объяснить понятие интерфейса. Этот небольшой экскурс поможет уяснить техническую сущность возможностей разъема своей магнитолы.

В настоящий момент стандартизированные разъемы имеются во всех цифровых устройствах, но так было далеко не всегда, а именно – до 1964 года, когда был изобретен и запущен один первый универсальный компьютер – IBM System/360. Эта платформа по стоимости разработки превышала объем инвестиций в проект Манхэттен, в рамках которого была разработана атомная бомба.

Ключевой особенностью платформы стало появление физических интерфейсов или разъемов, которые были стандартизированы, благодаря чему в ИТ-индустрию смогли включиться новые производители. Основная функция разъема состоит в создании удобного интерфейса подключения. В ряде устройств интерфейсы стандартизированы, а вот разъемы штатных магнитол могут быть разными, именно от них и зависит максимальная функциональность подключенных приборов, на которую могут рассчитывать автомобилисты.

Читать дальше: Elf tranself nfj 75w 80 аналоги

Магнитолы могут иметь ряд дополнительных входов, например (см. на фото):

• шины данных, подразумевающих подключение дополнительных устройств;
• зажигания;
• бензонасоса;
• электронного замка;
• подогрева сидений и других.

При наличии подключения устройства могут управляться с панели магнитолы и передавать дополнительные сигналы, на которые будут реагировать индикаторы

По этой причине важно знать, какая, например, распиновка у штатной магнитолы Honda CR V, чтобы расширить собственные возможности и повысить уровень комфорта

Обратите внимание, что обычно производителями может предлагаться несколько вариантов аудиоустройств, которые также будут отличаться разъемом и штатными возможностями. Например, на многих Honda установлены универсальные модели

Honda Fit › Бортжурнал › Замена штатного ГУ(магнитолы)

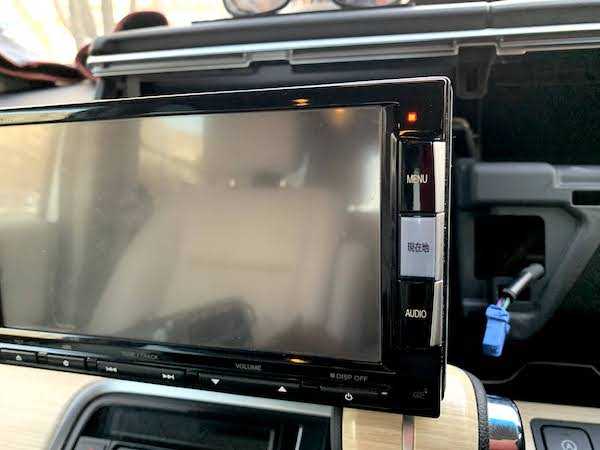

Почему поменял штатное ГУ Так как авто досталось мне со штатным гу, которое меня совсем не устраивало, решено было заменить на другое. Не устраивала штатная магнитола тем, что: 1)Вместо дисков — MD диски. При покупке сидя дома видел фото магнитолы. Ну думаю первое время с дисками поезжу, но не тут то было. Во время покупки понял, что вход под диски уж очень маленький. Затем увидел надпись минидиски. Ну чеж, не зря же ехал в такую даль, тем более состояние у авто хорошее. По дороге домой послушать минидиски не удалось(лежало много в бардачке), привод жужжал, но звука из динамиков не издавал) Понял, что такие диски я не запишу, решено было о данной функции ГУ забыть

Особенности аудиосистем

Перед изложением особенностей стандартных аудиосистем CR V, FIT и Wing, которые обычно установлены на Honda, обратите внимание, что не всегда стоит переделывать разъем самостоятельно. В магазинах предложено необходимое количество интерфейсов, чтобы можно было подключить практически любое устройство

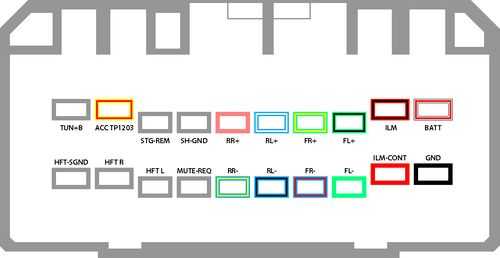

Распиновка обычно приведена на наклейке, которая имеется на корпусе устройства. Также она должна приводиться в инструкции по эксплуатации.

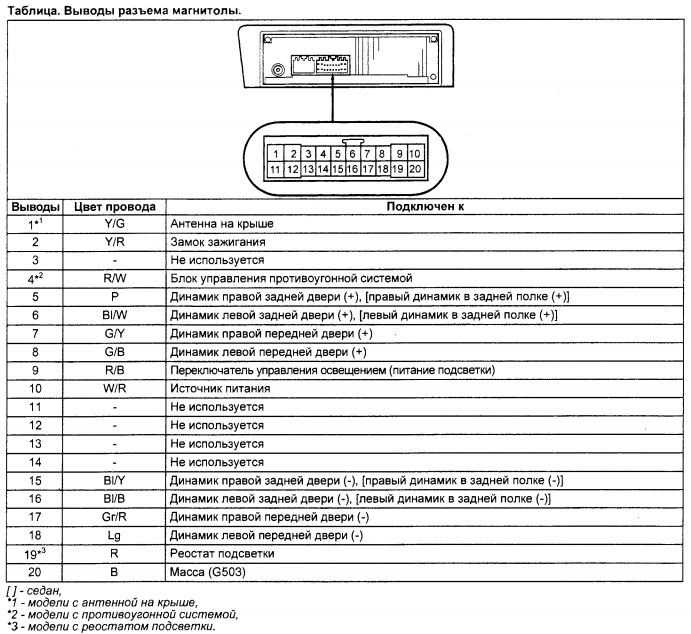

Аудиосистемы Honda CR V аудио первого поколения имеют на разъеме 20 входов, благодаря которым можно подключить широкий функционал. Причем часть входов являются нерезервированными, то есть потенциально к ним могут быть подключены любые типы устройств.

Несмотря на логически понятную задачу, подключение дополнительного оборудования может оказаться не по силам новичкам. Этим вопросом должен заниматься опытный мастер или специалист, хорошо ориентирующийся в подобном оборудовании

Обратите внимание, что распиновка CR V после 1999 года такая же, как у Шевроле Авео, этот момент можно учитывать при поиске переходников для подключения других систем

Honda 39541 SEA G011 M1 – устройство, которое выпускалось вплоть до 2007 года, поэтому найти описание его разъемов может быть достаточно сложно. Этот девайс установлен на моделях Accord 7. Надежная и неприхотливая в эксплуатации модель поддерживает все необходимые аудиофункции и позволяет подключить довольно широкий дополнительный функционал. 39541 SEA G011 M1 и модель FIT в основном предлагается сервисами после замены этих моделей прежними владельцами на более новые.

Некоторые девайсы имеют на борту GPS-антенну, этим обусловлены более широкие возможности. Это характерно для моделей, выпущенных после 1997 года. Прежде всего, это оборудование позволяет устанавливать и подключать парковочные датчики, которые существенно упрощают сложные маневры в маленьких дворах для новичков. Принцип подключения зависит от установленной версии, даже при отсутствии антенны аудиосистемы дают возможность подключить все необходимое.

Читать дальше: Фото порше макан турбо

FIT и Gold Wing рассчитаны на более узкий функционал, что сразу становится заметным по распиновке разъемов, в том числе модели до 1997 года. При этом в большинстве случаев, как в 39541 SEA G011 M1 и FIT, эти девайсы помогают установить необходимое оборудование, требующееся при стандартных требованиях водителя. Безусловно, функциональность аудиосистем, выпущенных до 1997 и после 2013 года, принципиально отличается.

На что обращать внимание

В зависимости от модели автомобиля, например, Accord 7, Civic 4d и Odyssey, могут иметь место свои особенности, которые отражаются на подключении девайса. При неудовлетворительной функциональности обычно в сервисе предлагается поменять модель на более новую, в том числе рассчитанную на более широкую функциональность. Модели Accord 7, Civic 4d и Odyssey поставлялись также в разной стандартной комплектации, по этой причине в салоне могут быть доступны системы более новой версии, которые помогут установить востребованную функциональность. Приведенные описания разъемов помогут в различных целях. Перед ремонтом рекомендуем посоветоваться с мастером.

Опции темы

Поиск по теме

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Демонтаж

Снять магнитолу Хонда Фит очень просто. Под средним круглым переключателем находится саморез, который необходимо выкрутить. Затем снимаем нижнюю планку рамки. В получившемся зазоре видим два болта, с помощью которых и закреплена рамка. Выкручиваем их, после чего отщелкиваем с максимальной аккуратностью рамку.

Место под новую магнитолу

После установки купленной рамки на штатное место, необходимо переделать разъем. Нужно приобрести в магазине разъем евро стандарта. Если Вам повезет, то возможно приобрести уже готовые заводские переходники. Но если их нет, придется немного поработать с электрикой.

READ Как правильно подключить заземление в щитке частного дома

Распиновку штатного разъема можно найти в интернете на специализированных форумах. Антенный разъем, как правило, идет стандартный и ничего придумывать не нужно.

По выбору новой магнитолы решать только вам исходя из своих предпочтений и возможностей. После выбора модели и ее приобретения установите на место магнитолу, а оставшееся место необходимо закрыть специальным карманом. Приобрести его можно то же на разборке или заказать в интернете.

Вот так с помощью несложных переделок и за совсем небольшую сумму можно обновить в своём автомобиле немного устаревшую автомагнитолу и решить проблемы с приемом любимых радиостанций.

Подключение магнитолы

Самый простой способ – это соединение проводов с помощью специальных переходников, которые идентичны для разъёма автомобиля. В данном случае проблем возникнуть не должно и требуется только подключить прибор.

Но чаще всего случаются ситуации, когда разъем хонды не подходит для переходника. В такой ситуации необходимо купить переходное устройство, которое продается во всех специализированных магазинах.

Если старая магнитола была подключена напрямую, то требуется выполнить распиновку, чтобы подключить новую ГУ. Существует два способа:

• Изолируем провода. Простой способ, не требующий особых денежных затрат. Негативной стороной является низкое качество работы и высокий шанс выходы магнитолы из строя.
• Объединяем провода в общий переходник. Данный способ требует времени и внимательности, но зато результат гарантирует корректную работу устройства.

Использование данных может привести только к одной проблеме, необходимости ввести код Honda Accord. Современная магнитола обладает множеством функций и дисплеем, но решение довольно простое.

Достаточно ввести код, который указан в инструкции по эксплуатации, либо на коробке. Если машина была куплена не в автосалоне, то следует обратиться к официальному дилеру.

Функции автомагнитол Gathers

Honda Internavi premium club

HondaInternavi – это навигационная система коммуникационного типа. Которая собирает информацию о дорожной обстановке, заторах, погодных условиях и распространяет эту информацию на все автомобили Honda подключенные к ней. Система является собственной разработкой компании Honda. Собранная информация обрабатывается в дата центрах компании и по сути является более продвинутым аналогом Googleкарт или Wize. Подключение осуществляется через модем. К сожалению, данная навигационная система работает только в Японии.

B – CAS

Многие видели разъем под сим-карту в этих головных устройствах, и даже находили там сим-карту, но не знали для чего она. Так вот это карта оплаты услуг цифрового телевидения B – CAS.

DVD привод

Наличие DVD привода который по мимо DVD контента может воспроизводить файлы формата mp3, wma, (waw, flac – в более свежих версиях).

SD-карта

Наличие SD карты, на которую можно записать файлы с музыкой формата mp3 и видео файлы формата mp4. На многих ГУ SD карты поддерживаются размером не более 8гб, песен в одну папку можно записать не более 99 штук, а на саму карту не более 2000.

Так же можно записать видео — файлы (клипы, фильмы, мультфильмы). Рекомендуемый видео формат MP4 с расширением 360p. Файлы могут воспроизводится как с SD карты так и флэш накопителя.

Music Rack хранилище

Так же SD карта может выступать в роли Music Rack хранилища, которое создаётся при прослушивании дисков в формате Audio CD. Песни в момент воспроизведения копируются на SD карту и остаются на ней. В последующем их можно слушать с SD карты.

Bluetooth

Возможность подключения телефона по Bluetooth. Здесь все зависит от модели. Некоторые ГУ могут по отдельности подключать как передачу только музыки без приняти звонков, так и все месте, входящие исходящие звонки и проигрывание музыки. Более бюджетные автомагнитолы могут только принимать и передавать телефонные звонки. Музыку по Bluetooth воспроизводить не могут. Как пример Gathers vxm 145c.

USB

Так же имеется разъём для использования USBфлешек. У большинства машин приходящих в Россию в бардачке выведен USB провод, с воткнутой в него «флешкой». На самом деле это не флэшка, а USB модем. Он необходим для работы Honda Internavi System. Это фирменная навигационная система компании Honda, которая не работает за пределами «Страны восходящего солнца».

После небольшой переделки и пересадки его в соседнее гнездо, вы получаете полноценное USB разъём который спокойно подойдёт для воспроизведения аудио и видео файлов.

Если же вам досталась ГУ без вышеописанных проводов — это не беда, они продаются как на Али Экспрессе, так и на подобных сайтах.

HDMI типа Е

Также на большинстве устройств имеется разъём HDMI типа Е. Он служит для подключения сопутствующего оборудования, допустим TV приставки. Или любое другое устройство с входом HDMI. Приобрести так же можно на Али Экспресс.

Разъемы используемые в Gathers

Разъемы для подключения аудио системы от поколения к поколению меняются. Подключить головное устройство 2010 года либо с европейскими разъёмами к штатной проводке используемой в автомобилях 2013-2019 будет проблематично.

Камера заднего вида

• Информирование о препятствии

• Информирование о попадание в слепую зону

Камера заднего вида системы Anshin

В зависимости от комплектации многие автомобили оснащены камерами заднего вида. Также в рамках Honda Access можно установить камеру которая различает препятствие и траекторию движения, а так же попадание автомобиля в слепую зону. Помимо этого автомобиль может быть оснащен камерами кругового обзора, что крайне удобно при парковке, или движению по узким улочкам.

Снятие и установка приборной панели

Для проведения работ по демонтажу приборной панели необходимо снять отрицательную клемму аккумуляторной батареи. Далее производятся следующие работы:

1. Перевести рулевую колонку в крайне нижнее положение
2. Демонтировать верхнюю пластмассовую накладку рулевой колонки (район замка зажигания).
3. Отвернуть саморезы.
4. Отжать нижнюю часть приборной панели, которая закреплена на зажимах и крючках.
5. Освободить верхнюю часть приборной панели.
6. Если автомобиль укомплектован кондиционером, следует отсоединить разъем температурного датчика салона и щланг.

Схема расположения крепления изображена на рисунке 3.

Для того, чтобы полностью снять приборную панель, необходимо отсоединить разъемы ее подключения.

Ответная часть разъемов расположена на приборном щитке, как показано на рисунке 5.

Интерфейсы и разъемы: история появления и особенности

Чтобы понять значение предоставляемой схемы, начинающим автолюбителям Honda нужно объяснить понятие интерфейса. Этот небольшой экскурс поможет уяснить техническую сущность возможностей разъема своей магнитолы.

В настоящий момент стандартизированные разъемы имеются во всех цифровых устройствах, но так было далеко не всегда, а именно – до 1964 года, когда был изобретен и запущен один первый универсальный компьютер – IBM System/360. Эта платформа по стоимости разработки превышала объем инвестиций в проект Манхэттен, в рамках которого была разработана атомная бомба.

Ключевой особенностью платформы стало появление физических интерфейсов или разъемов, которые были стандартизированы, благодаря чему в ИТ-индустрию смогли включиться новые производители. Основная функция разъема состоит в создании удобного интерфейса подключения. В ряде устройств интерфейсы стандартизированы, а вот разъемы штатных магнитол могут быть разными, именно от них и зависит максимальная функциональность подключенных приборов, на которую могут рассчитывать автомобилисты.

Honda Accord — как заменить штатную магнитолу, если есть заводской усилитель

Очень часто бывает так, что владелец автомобиля хочет поменять штатную магнитолу, но останавливает заводская аудиосистема с усилителем, потому что если снять штатное ГУ — звука не будет.

Конечно, у нас есть большой выбор всевозможных адаптеров Connects2 (в том числе и адаптеров штатного усилителя), но именно для Honda Accord готового решения у нас нет. Что делать? Самое простое решение — заменить заводской усилитель на усилитель любого производителя. Так мы и поступили.

Штатное головное устройство в Honda Accord 2011 года выглядит стандартно для заводской магнитолы тех годов выпуска — как кнопочный телефон. «Умеет» эта магнитола тоже примерно столько же, как кнопочный телефон — читает музыку с диска, ловит радиостанции. Пожалуй, из интересного все…

Штатная магнитола Honda Accord 2011 года

Судя по надписи «Premium Audio System» в автомобиле есть заводская аудиосистема с усилителем, динамиками на фронт и тыл, и сабвуфером.

Аналоги магнитол на accord 7

• Магнитола Honda Accord 2003-2007 года, артикул HACO03. Производитель устройства – Китай, кажется не очень надежным, но многочисленные положительные отзывы говорят об обратном. 8 сенсорный широкоформатный дисплей (800х400 точек) обеспечивает высокое разрешение видео. Процессор от ARM оснащен вентилятором для охлаждения, а установленная ОС – Windows CE 6.0. Доступен русифицированный интерфейс, поддержка SD/USB, CD/DVD/CD-К, функция интернет, Bluetooth, множество форматов файлом и многое другое. Средняя цена – около 27 тысяч рублей.
• Honda Accord 2.4 EXE. Еще одна китайская ГУ, работающая на android версии 4.4.4. В комплект с устройством входит камера заднего вида, выносная GPS антенна, кабеля для внешнего подключения и майфуна. Сенсорный экран работает отлично, а картинка приятного качества. Цена продукта – 27 тысяч рублей. Переходные провода и рамки идут в комплекте, но установку лучше доверить профессионалам.
• E-Tong для хонды 2003-2007. Работает на версии android 6.0.4, размер экрана 1024х600. Поддерживает четыре формата цифровых медиа: :JPEG, WMA, MP3, MP4. Из особенностей можно выделить поддержку работы рулевого колеса, ПЗУ на 16 гб, поддержку WIFI, 3G интернет. Доступно два способа телефонной связи, один предназначен для IPhone, другой для Android. В комплект входит: автомобильный DVD плеер, мощный кабель, GPS антенна и встроенная карта памяти. Устройство обладает стильным дизайном, а помимо сенсорного экрана присутствуют также кнопки с помощью которых можно осуществлять полное управление.
• Honda accord Euro 7. Данное головное устройство работает на Android 6.0 MarshMallow. Обладает следующими характеристиками: процессор: 8 core, px5, память на 32 Гб, ОЗУ – 2 гб, звуковой чип — TDA 7850 Sound chip. Из основных особенностей можно выделить качественную сборку всех компонентов, показ температуры за бортом, классный усилитель звука, который намного лучше штатного. Также, доступны следующие возможности: воспроизведение музыки из ВК, режим сна, встроенный и внешний GPS приемник, климат-контроль, качественный 100 % перевод интерфейса. Чтобы купить данное устройство придется выложить 33 тысячи рублей.
• Honda Accord Black TYPE S. Еще один ГУ для автомобилей Хонда, работающий на android. Функции black TYPE следующие: емкость для Ipod, DVD, CD, громкая связь, AM/FM radio, CD/MP3 player, Bluetooth (A2DP), GPS навигация, WIFI-интернет. По сути, устройство ничем не уступает смартфону на android. Встроена функция записи видео на любую карту памяти, поддержка приложений вроде Яндекс пробки или Навител пробки. В комплект входит все необходимое: Инструкция по эксплуатации, пульт управления, сетевой кабель, USB, IPod и RCA кабель GPS антенна. Покупатели отмечают высокое качество звука и хорошую работу климат-системы.

Подготовка к установке

Установка магнитолы на Хонду Аккорд мало чем отличается от установки на другие автомобили. Принцип работы, распиновка и расположение проводов стандартизированы и не должны вызывать трудностей. Но есть сложность с доступом к электрике на данной иномарке, поэтому следует поэтапно и крайне внимательно снять детали салона.

1. Для начала необходимо под бардачком открутить 2 болта и снять его.
2. Теперь нужно отсоединить панель под рулем (она имеет маленький бардачок). Также открутить 2 болта. Снимать панель придется с усилием, так как дополнительно ее удерживают клипсы.
3. Теперь следует снять накладку под третьим бардачком. Он находится посередине внизу. Накладку удерживают клипсы, поэтому нужно применить усилие.
4. Можно снять этот бардачок, открутив 6 болтов.
5. Далее необходимо открутить часть панели, содержащей прикуриватель. Для этого нужно найти 4 болта (2 будут находиться слева в вертикальной оси, а 2 – с другой стороны снизу. Внимательно! Один из болтов будет под рулем).
6. Настало время снять саму магнитолу, а точнее блок, который держит ее и панель климат-контроля. Болты находятся на боковой поверхности, и найти их не составит труда.

Теперь можно вытащить эту панель и произвести замену магнитолы. После этого собрать всю переднюю панель в обратной последовательности.

Установка магнитолы

Перед установкой новой магнитолы лучше всего полностью ознакомиться с инструкцией. Проверить правильность расположения проводов на магнитоле и выходящие контакты у автомобиля. К этому этапу лучше всего отнестись с максимальной ответственностью во избежание путаницы при подключении, которая может привести к короткому замыканию и в лучшем случае выбитым пробкам или сгоревшей автомагнитоле. В худшем может сгореть проводка.

Существует три способа подключения. Начать следует с самого простого, когда провода объединены в один специальный переходник для подключения, и он подходит к имеющемуся разъему в авто. В такой ситуации все предельно понятно, и требуется только подключить магнитолу.

Однако далеко не всегда бывает так просто. Наиболее часто случается ситуация, когда разъем магнитолы Хонда Аккорд 8 не соответствует  предлагаемому штатному переходнику. В такой ситуации следует купить необходимый переходник, который сможет объединить магнитолу с автомобилем. Найти его можно в любом специализированном магазине.

Последний вариант наиболее сложный и требует от владельца затрат времени. Зачастую это происходит тогда, когда старая магнитола была подключена напрямую. Поэтому о едином разъеме не может быть и речи. Для решения проблемы понадобится распиновка. С ее помощью можно будет правильно подключить провода одним из 2 способов:

• Заизолировать изолентой. Способ наиболее простой и не требует больших затрат времени, однако является менее качественным и при попадании влаги или на сильном морозе может стать причиной поломки или некорректной работы магнитолы.
• Объединить провода в 1 переходник. Наиболее затратный по времени способ, требующий внимательности. Но при этом он будет являться гарантией долгой работы магнитолы и качественного звучания.

Установив магнитолу одним из вышеуказанных способов, автолюбитель может столкнуться со следующей проблемой: код магнитолы Хонда Аккорд. На современных магнитолах, имеющих ЖК-дисплей и множество дополнительных функций, эта проблема стала довольно актуальной, но решается она на удивление просто. Для введения необходимого кода нужно найти его в инструкции по установке или на коробке магнитолы. Если машина была куплена у предыдущего владельца, то лучше всего обратиться к официальному дилеру.

Таблица моделей автомагнитол Gathers

Размер экрана	10 дюймов	9 дюймов	8 дюймов	7 дюймов
Год выпуска 2013-2019
Panasonic	VXM-145VFNi	VXM-145VFEi	VXM-145VFi VXM-145VSi VXM-145VS VXM-145C
Clarion	VXM-142VFi VXM-152VFi VXU-192SSi
JVC — Kenwood	WX-154CU VXM-164VFi VXM-164VFXi VXM-164CSi WX-174CU VXM-174VFi VXM-174VFXi VXM-174CSi VXM-184VFi VXM-184Ci VXM-194VFi VXM-194Ci
Alpine	WX-151CP WX-151C WX-171CP WX-171C
Panasonic	VXM-155VFNi	VXM-155VFEi VRM-155VFEi	VXM-155VFi VXM-155VSi VXM-155VS VXM-155C VRM-155VFi
Panasonic с поддержкой Apple CarPlay	VXM-165VFNi VXM-175VFNi VXM-185VFNi VRU-195CVi	VXM-165VFEi VRM-165VFEi VXM-175VFEi VRM-175VFEi VXM-185VFEi VRM-185VFEi VXU-185NBi VXM-195VFEi VRM-195VFEi VXU-195NBi	VXM-165VFi VRM-165VFi VXM-175VFi VRM-175VFi VXM-185VFi VRM-185VFi VXM-195VFi VRM-195VFi
Mitsubishi	VXU-197SGi VXU-187SWi	VXM-187VFNi
Mitsubishi с поддержкой Apple CarPlay	VXU-197SWi	VXM-197VFNi	VXM-197VFEi

Таблица автомагнитол Gathers выпускавшихся с 2013-2019 год

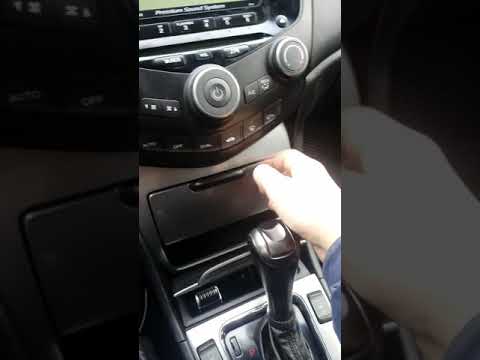

Accord 7 снятие магнитолы

Прежде чем разбирать, удержите кнопку AUX в течении 10 сек. пока не пикнет, это включениеотключение подсветки дисплея!

Итак, выяснилось, что не светит. А так же! при закрытии дверей, при положении потолочного фонаря на DOORS (по сути надпись такая исключительно в тоётах) на лампочку подается 10.5В и она нифига не тухнет, а бледно пылает, и паскудно высаживает аккумулятор, отлично, мы увидели это до того, как могло случиться сие)И началась разборка панетли, и снятие ГУ для поиска резистора R797. Нифига, нет там такового ! и вообщем там всё не потому что в американских купэхах, хоть зрительно схожи.И снимается легче, чем у 2003-2004-г.(дорестайл)В принципе, всё симается так же, но нету хитрых укрытых болтов «изнутри», там просто клипсы, которые посильней необходимо тянуть.Верхнюю панель сняли металлической проволкой жесткой, загнутой крючком.Остальное по аннотации)Бардачек: необходимо открутить шурупы, сорвать его с клипс, и позже каким-то хитрецким методом опуская вниз, открывая, приоткрывая и закрывая крышку, вынуть его, силу не использовать, но как он вылез, я так и не сообразил))Вот просто болты, которые необходимо открутить.

Как настроить часы на Honda Accord 7? – 1 ответ

Для снятия магнитолы можно пользоваться набором особых пластмассовых съёмников.

Поддеваем лопаткой крышку воздуховода с боковой стороны.

Также нужно снять накладку вокруг ручки КПП.

Здесь нужно залезть в нишу и открутить два болтика.

Сверху откручиваете винтики возле воздуховода.

Устройство позволяет выводить информацию о давлении шин, выводит информацию о климат-контроле и в автоматическом режиме выводит видео-трансляцию с задней камеры, если такая имеется.

Процесс работы магнитолы полностью контролируется кнопками, которые располагаются на руле.

Многим автовладельцам Honda хочется больше функциональных возможностей, и они задумываются о замене магнитолы. Выбор на рынке не велик, но если как следует поискать, можно найти действительно стоящие вещи.

Разблокировка автомагнитол Gathers

На большинстве устройств установлена система защиты от краж. Производитель, обеспечил защитой паролем головное устройство. При его активации на лицевой стороне магнитолы моргает красный светодиод.

Данную функцию можно отключить в настройках автомагнитолы.

Как правило большинство автолюбителей узнают об этом после того как снимут клеммы. Для замены аккумулятора или мытья двигателя, либо для проведения других сервисных работ. После того как клеммы одеты магнитола начинает просить код разблокировки. При этом часть ее функционала перестаёт работать.

Вариантов тут не много:

Первый вариант

• Код разблокировки

• Карточка на которую его обычно клеют

Код разблокировки

Внимательно пересмотреть все японские книжки, на наличие кода разблокировки. Данный код идёт с мануалом к ГУ. Как правило его клеят либо в бардачке или на самом магнитоле.

Второй вариант

Если код не найден, придётся обращаться к мастерам которые помогут с разблокировкой. Для разблокировки необходимо будет предоставить серийный номер который написан на верхней крышке ГУ и номер модели. В некоторых случаях привести магнитолу к мастеру. Стоимость таких услуг в среднем от 1000-3000 рублей. На большинстве ГУ это можно сделать удаленно. Время на разблокировку может понадобится от 10 минут до 7 дней, в зависимости на какую цифру заканчивается модель.

Третий вариант

Самые проблематичные это те, что оканчиваются на 2 и 4. (для примера VXM-152VFi, VXM-164VFi). Срок ожидания доходит до недели или обращением с магнитолой в сервисный центр. Где при помощи определенных манипуляций код будет извлечен.

Родная магнитола

Хонда аккорд продолжает свою линейку, и своевременно на рынке появляются обновленные модели с новым корпусом и характеристиками. Однако речь пойдет об автомобилях, выпущенных в 2007 году и несколькими годами ранее, так как именно у них подходит конец срока эксплуатации магнитолы. Но даже если магнитола работает исправно, большинство владельцев желает заменить морально устаревшую модель на новую.

Магнитола Хонда Аккорд 7, как и многие другие представители магнитол в данной линейке автомобилей, имеет общую проблему, которая настигает 90% автовладельцев. А именно: речь идет о щелчках в колонках, после которых пропадает звук. Многие водители очень быстро находят решение этой проблемы – повторное включение зажигания. Проблема решена, но только на время. Чем дольше будет пребывать в эксплуатации старая магнитола, тем чаще будут возникать щелчки в колонках.

Одним из более действенных способов по решению этой проблемы является перепайка ГУ и всех транзисторов. Метод весьма сомнительный и помогает менее чем в половине случаев. Но вот шанс при этом окончательно испортить магнитолу велик.

Поэтому наилучшим вариантом станет замена штатной магнитолы на новую. Это не только решит проблему работоспособности, но и позволит установить современный вариант под нужды сегодняшнего дня.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

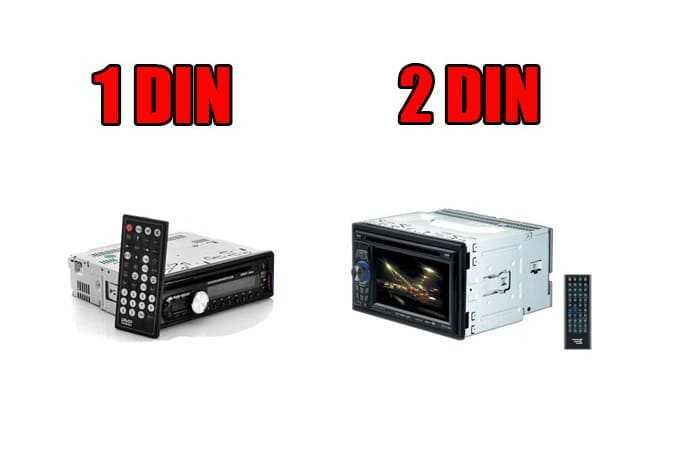

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

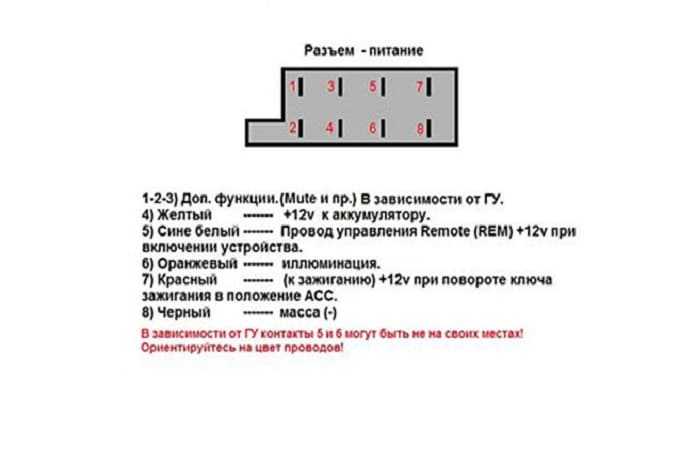

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.
