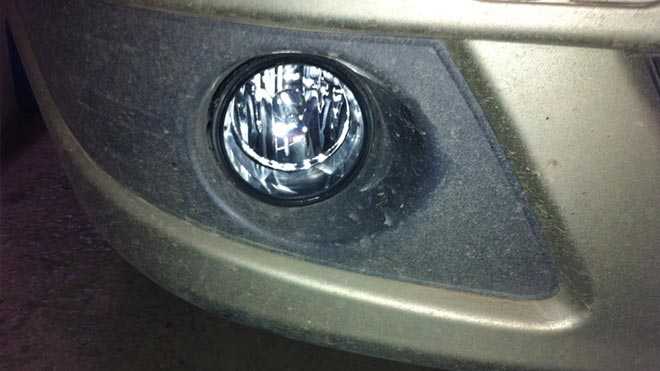

Установка противотуманных фар в «Рено Логан»

Конструкция автомобиля «Рено Логан» позволяет установку противотуманных фар. В принципе, с этой задачей способен справиться любой автолюбитель, даже не имеющий специальных знаний и навыков. Давайте рассмотрим подробнее, каким образом можно это сделать.

Базовая комплектация Рено Логан включает в себя обычную фару. Сначала вам будет необходимо запастись всеми необходимыми материалами. Для того чтобы приобрести то, что нужно, и не ошибиться, следует учитывать модель и комплектацию авто. Вам будет нужно закупить:

1. Противотуманные фары.
2. Специальный переключатель.
3. Накладки для бампера.
4. Провода для коммутации.
5. Двухсторонний скотч.

Перед началом установки необходимо проверить и отрегулировать давление воздуха в шинах. Это обусловлено тем, что законодательство строго регламентирует высоту установки противотуманной фары. А для того чтобы корректно выполнить все измерения высоты, необходимо обеспечить правильную высоту бампера относительно уровня дороги. После того как вы это сделали, можете приступать к установке фонарей:

1. Проверяем, имеется ли реле противотуманных фар в отсеке двигателя.
2. Убеждаемся в наличии предохранителя.
3. Устанавливаем переключатель в области руля, чтобы вам было комфортно им пользоваться. Сдвигаем сиденье назад до отказа, отвинчиваем два болта с кожуха рулевого колеса, снимаем сам кожух (верхнюю часть и нижнюю). Для этого нужно будет опустить рычаг регулировки руля. Отвинчиваем крепления переключателя и устанавливаем вместо него новый. Дальше всё собираем в обратной последовательности.
4. Накладки на бампер имеют фиксаторы, однако для надёжности лучше подстраховаться двухсторонним скотчем.
5. Снимаем бампер «Рено Логан», обезжириваем его. После этого вырезаем заглушки и отверстия для фонарей. Для удобства используем шаблон, вырезанный из картона.
6. Очищаем и обезжириваем отверстия.
7. Вставляем заглушки до щелчка и ждём, пока скотч приклеится.
8. Устанавливаем рамки и фонари в оригинальные крепления.
9. Выполняем подключение проводки. Проводной жгут соединяем с разъёмом, расположенным сзади бампера с водительской стороны. Тянем по бамперу и закрепляем под нижней решёткой.
10. Устанавливаем бампер на место. Проверяем, как работают фары: если всё в порядке, значит, вы справились с задачей.

Снятие блок-фары Рено Логан

Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера»). Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).

Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.

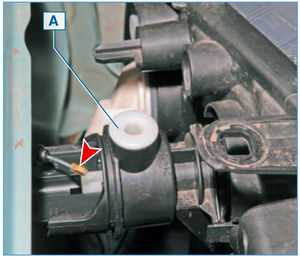

Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар. Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

Снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.

Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.

Передние фары

Различия оптики разных выпусков:

1. 2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
2. 2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
3. 2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
4. Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Виды

Варианты передней оптической системы автомобиля:

1. Ближние — свет в обычных погодных условиях днем.
2. Дальние используются в темное время суток, видимость до 60 метров.
3. Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
4. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
5. Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
6. Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как заменить лампу

Итак, начнем замену лампочки подсветки номера на Рено Логане. При помощи плоской отвертки отжимаем один из замков (нажимать в сторону фонаря) и одновременно тянем этот край осветителя на себя. В результате осветитель легко снимется, повиснув на проводе питания.

Снимаем колодку питания, предварительно нажав на фиксирующий ее замок.

Снятие колодки проводов (фиксатор указан стрелкой)

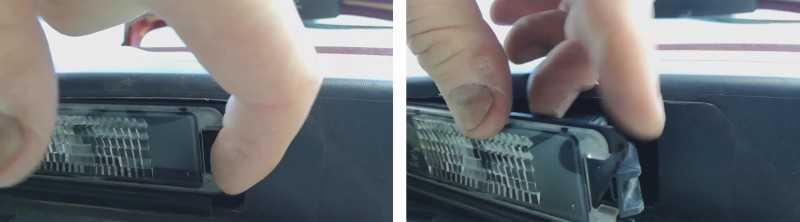

Укладываем прибор на мягкую поверхность «лицом» вниз и пальцами отжимаем два замка с любой из сторон, одновременно выталкивая их из пазов.

В результате стекло легко снимется, и мы увидим лампочку.

Снимаем ту, что сгорела, простым выдергиванием и на ее место устанавливаем новую.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты решил установить светодиодные источники света, то полярность их установки вопреки бытующему мнению соблюдать не нужно. Конструкторы установили в прибор специальную схему, автоматически подстраивающую светодиоды под любую полярность.

На некоторых модификациях Рено Логан устанавливается фонарь, который снимается без инструментов и не требует разборки. Для замены лампочки в таком приборе достаточно пальцами отжать фиксатор и вынуть фонарь.

На тыльной части фонаря мы увидим патрон лампочки. Поворачиваем его на 45 градусов против часовой стрелки и снимаем вместе с лампой.

Меняем лампочку, устанавливаем патрон его на место, зафиксировав его поворотом на 45 градусов по часовой стрелке. Ставим осветитель на место и защелкиваем.

Ну вот, вся операция по замене лампы освещения номерного знака в Рено Логан заняла у нас не больше пяти минут. Если ты внимательно прочел статью, то сможешь все это проделать и самостоятельно.

Снятие блок-фары Рено Логан

Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера»). Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).

Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.

Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар. Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

Снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.

Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.

Меняем лампу ближнего света на Рено Логан своими руками

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

В первую очередь, что необходимо знать – это то, что тип лампы, который устанавливается в автомобили Renault Logan имеет тип H4.

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”

После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя. Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.

Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.

Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.

Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

Рекомендации по процедуре замены

Когда пришла в негодность только одна лампа подсветки номера, рекомендуем не пренебрегать проверкой второй. Если рабочая поверхность последней почернела, ее лучше заблаговременно заменить, поскольку «торжественное» перегорание вот-вот состоится.

Для обеспечения длительного ресурса приобретайте только качественные элементы с повышенным кондиционным сроком или диодные версии. Завод Рено прибегает к установке ламп, любезно предоставляемых брендом «OSRAM».

Если заимел неисправность сам плафон (лопнул или потрескалась рассеивающая поверхность), то его можно приобрести, заказав по оригинальному коду 8200480127 от производителя Renault-Nissan.

https://youtube.com/watch?v=0lt6V0s6ooI

Замена фары Рено Логан мастерами Ремонт Рено | ЛоганМашина

• Схема работы
• Процесс работы

Поэтапно показывается и рассказывается, как поменять передние фары Рено Логан, Сандеро и Лада Ларгус…

Приветствуем, автолюбитель Рено Логан! Сегодня рассмотрим видео о замене оптики. Мастера покажут и объяснят, как правильно меняются передние фары на автомобиле.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

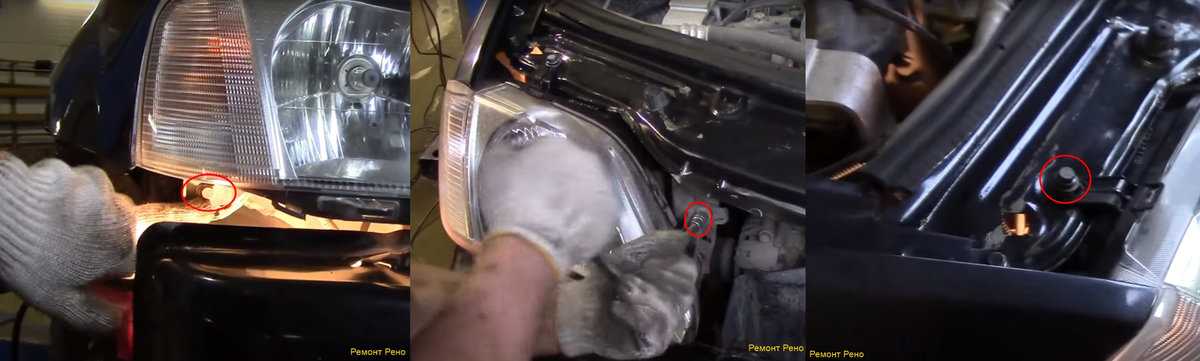

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре.

Весь ход работы хорошо и понятно показано мастерами на видео:

Повторим:

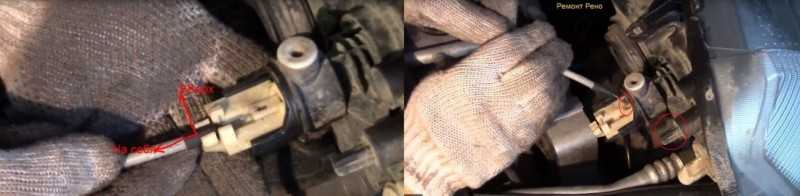

Снимаем резиновый колпачок и сдвигаем его вниз.

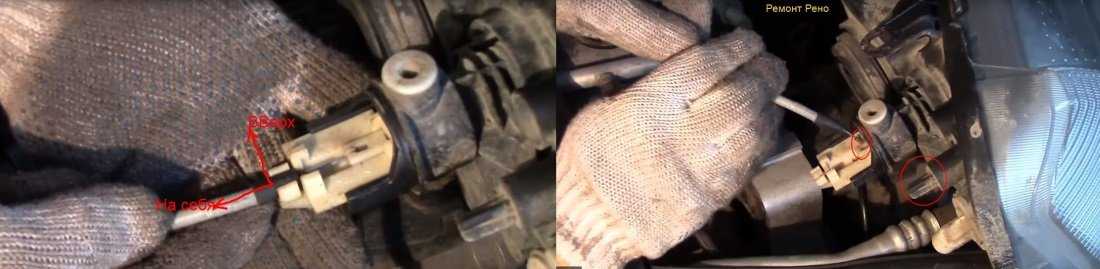

Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.

• Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
• При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
• Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Рассмотрите ролик, как правильно снять передний бампер на автомобиле Логан…

Мастера для наглядности снимают камерой подняв авто на подъёмник. И также можно работать со смотровой ямы либо даже на ровном сухом участке.

Процесс работы

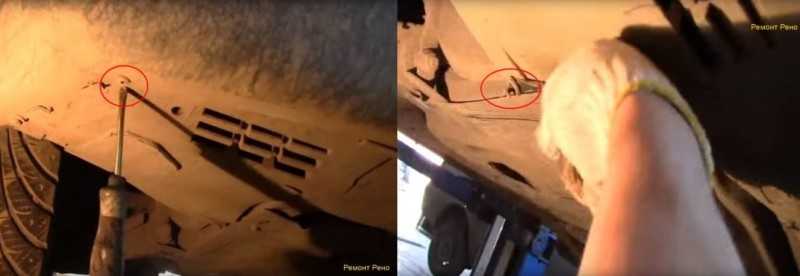

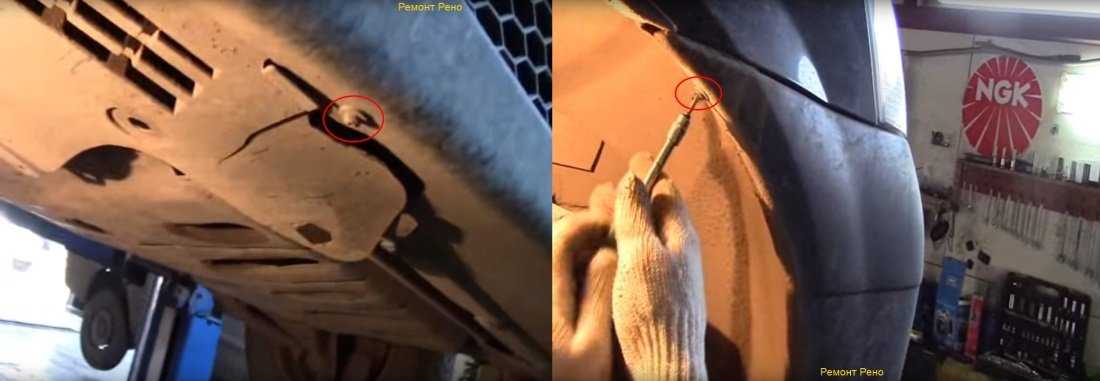

Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.

Здесь на видео хорошо показано снятие клипс:

Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

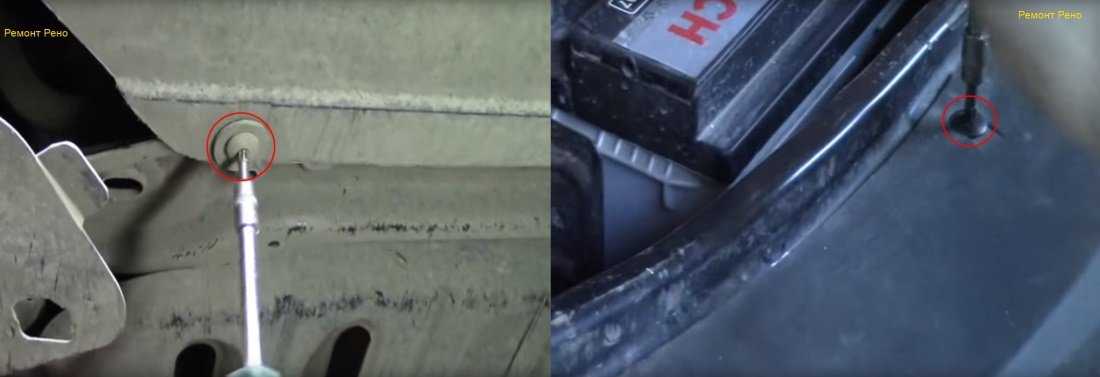

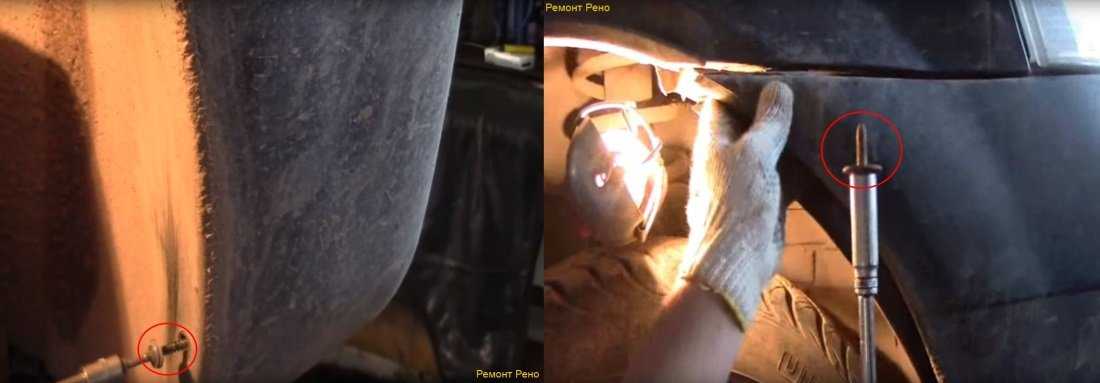

Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х10.

То же самое проделываем с другой стороны…

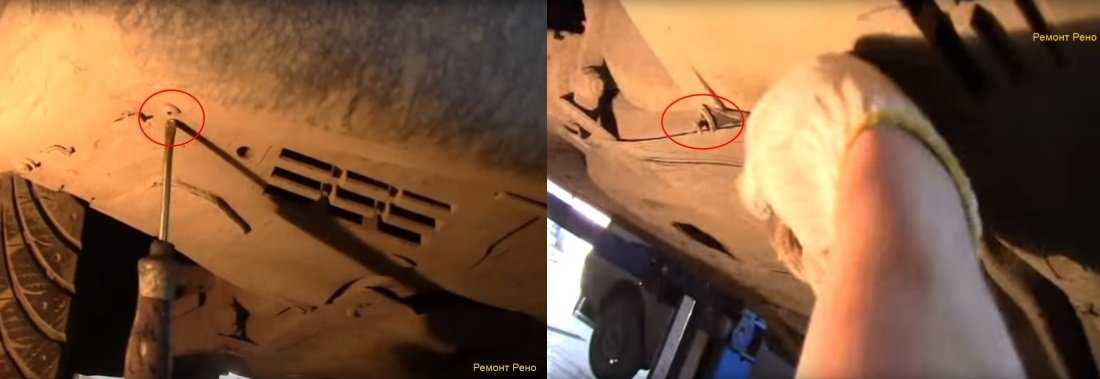

После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на 30.

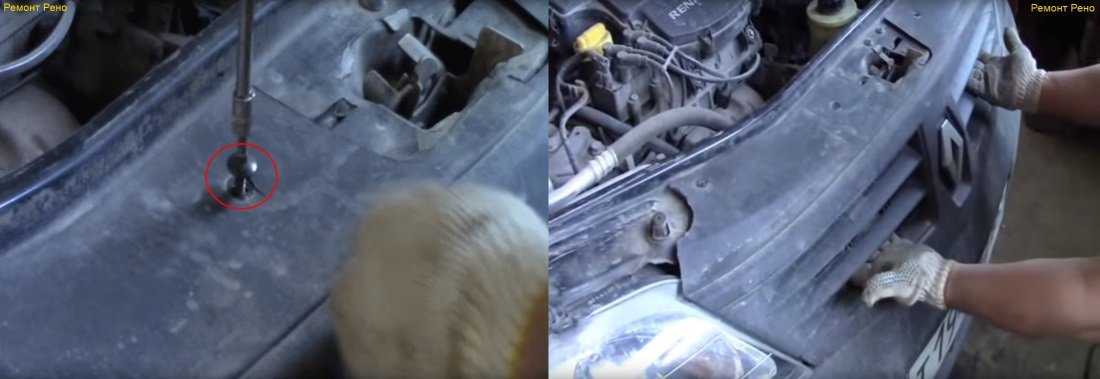

Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на 30.

Отдав сверху крепёж, снимаем сам бампер.

При этом важно знать, если установлены противотуманные фары, то разъединяем разъём перед снятием. На этом демонтаж переднего бампера своими силами заканчивается

На этом демонтаж переднего бампера своими силами заканчивается.

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:

Повторим:

Снимаем резиновый колпачок и сдвигаем его вниз.

Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.

• Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
• При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
• Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Рассмотрите ролик, как правильно снять передний бампер на автомобиле Логан…

Мастера для наглядности снимают камерой подняв авто на подъёмник. И также можно работать со смотровой ямы либо даже на ровном сухом участке.

Процесс работы

Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.
Здесь на видео хорошо показано снятие клипс:

Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х10.

То же самое проделываем с другой стороны…

После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на 30.

Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на 30.

Отдав сверху крепёж, снимаем сам бампер.

При этом важно знать, если установлены противотуманные фары, то разъединяем разъём перед снятием. На этом демонтаж переднего бампера своими силами заканчивается

На этом демонтаж переднего бампера своими силами заканчивается.

Читайте еще:

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Кроме того, для лучшего освещения дороги при поездках можно установить специальные лампы накаливания с желтым спектром.

Установка ПТФ

Модели последних выпусков оснащены специальными местами для монтажа противотуманок. В этом случае водителю достаточно приобрести противотуманные фары Рено Логан и установить их, удалив заглушки. Объем работы: покупка осветительной оптики, удаление заглушек, крепление ПТФ и подключение. Следует учесть, что в соответствии с нормативной документацией эти элементы запрещено устанавливать выше оптики головного света.

Последовательность действий

Перед началом работы необходимо учесть ряд важных правил:

• оптика устанавливаются симметрично;
• ПТФ не выступает и не выпирает за габариты;
• осветительная оптика ниже фар главного света.

Без специальных инструментов монтаж невозможен:

• линейка, но лучше рулетка;
• ключи и отвертки, лучше подготовить наборы;
• сверла;
• дрель.

Последовательность:

1. Подготовка автомобиля: установить на ровной поверхности, авто обездвижено.
2. Подготовка к монтажу: симметрично отметить места под ПТФ.
3. Подготовить места под оптику. Лучше начинать с небольшого отверстия, постепенно увеличивая размер. Это позволит избежать трещин.
4. Обработка отверстий антикором.
5. Работа по установке противотуманных фар на Рено Логан заканчивается монтажом реле — лучше на свободном месте, куда не может попасть вода.

Подключение и регулировка

1. Подключение начинается с подготовки проводки. Плюсовые контакты сначала соединяются между собой и только потом в один провод. Минусовые контакты, в свою очередь, должны быть соединены с шасси авто или с кузовом. При наличии дополнительных проводов их обязательно фиксируют на кузове или же с другой проводкой изолентой или специальными хомутами. На фазе 2 штатная фишка питания со стороны водителя, к ней подключается смонтированная ПТФ.
2. После этого проводка заводится в салон.
3. Переключатель, монтаж. Модели последних годов оборудованы не только местами под противотуманки, но и выключателем ПТФ. Если их нет, то лучше размещать на приборной модели, около блока предохранителей.
4. Итог трудов — проверка, правильно ли закреплены и подключены ПТФ.

Замена автомобильной оптики — кропотливая работа, требующая внимательности и аккуратности, но результат окупит все затраченные силы.

Замена лампы ближнего света на логане: что нужно знать

Итак, перед заменой лампы необходимо правильно подобрать аналог для установки. Прежде всего, в блок-фаре Логан используется тип лампы H4. Другими словами, для Renault Logan в ближний свет необходимо устанавливать галогеновые H4 лампы. Эти ламы имеют две нити накаливания и используются как для ближнего, так и для дальнего света.

С одной стороны, использование этих ламп является преимуществом, так как для замены нужно всего две лампочки, тогда как с другой при перегорании и других неполадках фара полностью остается без света.

При этом важно подбирать лампы лучшего качества, так как использование дешевых аналогов потребует более частой замены. На практике, оптимальным вариантом принято считать Philips H4, Osram, а также Narva. Мощность лапы стандартная (55/60 Вт)

При этом можно встретить версии с отметкой 3050%. Это значит, что такие лампы имеют усиленный световой поток. Такое преимущество позволяет лучше осветить дорогу, однако фары нужно точнее настраивать, чтобы не слепить встречных водителей

Мощность лапы стандартная (55/60 Вт). При этом можно встретить версии с отметкой 3050%. Это значит, что такие лампы имеют усиленный световой поток. Такое преимущество позволяет лучше осветить дорогу, однако фары нужно точнее настраивать, чтобы не слепить встречных водителей.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Защитная крышка на штатном месте

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Лампочка дальнего/ближнего света под пружинным фиксатором Снятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Снимаем резиновый уплотнительный чехол (для наглядности показано на снятой блок-фаре).

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Кроме того, для лучшего освещения дороги при поездках можно установить специальные лампы накаливания с желтым спектром.

Как и замена фары Логан, собственноручная реконструкция противотуманок потребует от владельца Renault Logan соблюдения ряда правил.

Возможные неисправности переключателя света и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Рекомендуем: Как снять стартер на Рено Дастер полный привод: наша точка зрения на вопрос
