Ремонт впускного коллектора Форд Фокус, Duratec 1.8, 2.0, 2.3, 2.5
Ремонт вихревых заслонок подразумевает установку втулок в корпус впускного коллектора. Как вариант, можно заменить их подшипниками соответствующего диаметра (11,6х5 мм, внешний и внутренний диаметр соответственно), однако в большинстве случаев втулка — надежный, недорогой и доступный вариант для большинства.
Втулки должны быть выточены из капролона, это достаточно износостойкий полимер, который не боится высокой температуры. Размеры втулок следующие:
- наружный диаметр — 11,6 мм;
- внутренний диаметр — 5 мм;
- длина втулки — 30 мм.
Необходимо 4 втулки, а кроме того, вытачиваем заглушку по таким размерам:
- наружный — 11,6 мм;
- внутренний — 5 мм;
- шляпка — диаметр 25 мм, толщина 3 мм.

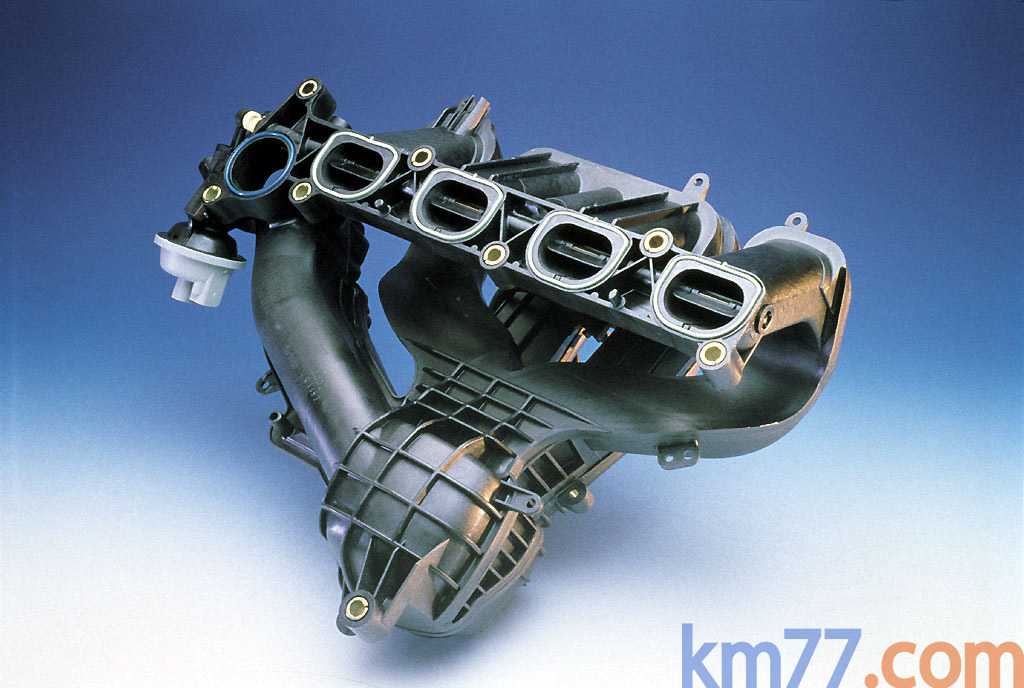

Конструкция и неисправности системы изменения геометрии коллектора
Вихревые заслонки выполнены из пластика и зафиксированы на стальной оси квадратного сечения. Площадь заслонки меньше, чем сечение впускного канала коллектора, поэтому даже в закрытом положении лепестки не перекрывают подачу воздуха.
2 – впускной канал коллектора; 3 – вихревая заслонка; 4 – корпус коллектора; 5 – вакуумный привод оси вихревых заслонок; 6 – рычаг привода оси.
Ось вихревых заслонок приводится в движение блоком вакуумной мембраны, установленным на впускном коллекторе, управляемой клапаном IMRC. При заглушенном двигателе и на холостых оборотах вихревые заслонки закрыты.
Признаки неисправности или износа системы изменения геометрии впускного коллектора двигателей Duratec на Focus, Mondeo, C-Max, S-max:
- Шелест, «дизеление», а на поздних стадиях износа громкий треск во время работы двигателя. Шум очень похож на звук неотрегулированных клапанов.
- Скопление масляной эмульсии в коллекторе, трубках вакуумной мембраны и на клапане IMRC.
- Высокий расход топлива, временами может доходить до 12-13 литров на сотню в зависимости от объема двигателя.
- Незначительное падение тяги, динамики, нестабильные холостые обороты и ряд других схожих симптомов.

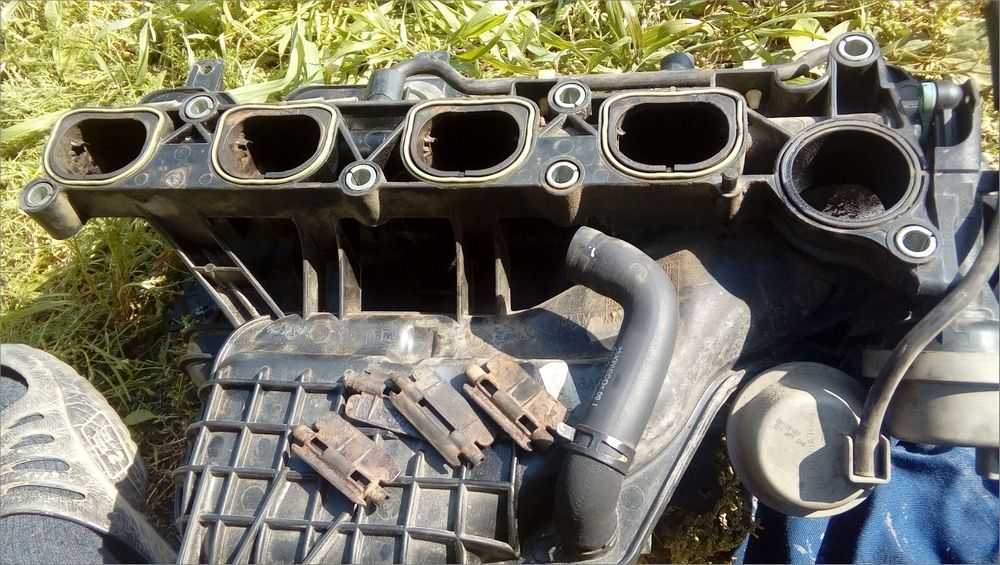

Износ отверстия для оси заслонок
В самых запущенных случаях пластиковые лопатки настолько изнашиваются, что могут полностью разрушиться и попасть в газораспределительный механизм, что уже опасно.
Проверить износ оси заслонок просто. Для этого достаточно на запущенном двигателе снять вакуумный шланг с клапана IRMC, затем заглушить шланг пальцем. Шум пропадет, что говорит об износе вихревых заслонок.
На автомобилях Форд Мондео с двигателем Duratec заслонки можно заменить, а впускной коллектор Форд Фокус выполнен несколько по иной схеме. Здесь замена лопаток не предусмотрена, поэтому при критическом износе необходимо менять весь коллектор в сборе. Удовольствие недешевое.
Поэтому ремонт впускного коллектора на этих двигателях рано или поздно становится актуальным для каждого водителя.
Разделы руководства
- Автоматическая трансмиссия
- Аккумулятор и генератор
- Антиблокировочная система
- Аудиосистема
- Воздух и пары
- Гидропривод тормозов
- Группа электронных функций
- Двигатель
- Двигатель 1.4/1.6 Zetec-SE
- Двигатель 1.8/2.0/1.6 Zetec-E
- Двигатель 1.8L дизель
- Двигатель Duratec 8V 1.6L
- Двигатель Duratec ST 2.0 л
- Задняя подвеска
- Идентификационные коды
- Использование мануала
- Колеса и шины
- Люк крыши
- Механическая коробка iB5
- Механическая коробка MT285
- Механическая коробка MTX-75
- Органы управления
- Освещение
- Отопление и вентиляция
- Охлаждение двигателя
- Панели кузова
- Подача топлива
- Подвеска
- Полуоси переднего моста
- Приборы и контрольные лампы
- Привод аксессуаров
- Ремни безопасности
- Ремонты кузова
- Рулевое управление
- Система выпуска
- Система зажигания
- Система запуска
- Система тормозов
- Стекла, рамы и механизмы
- Стеклоочистители и омыватели
- Сцепление
- Токсичность выхлопа
- Управление микроклиматом
- Электрораспределение
- Элементы задка
- Элементы кузова
- Элементы салона
2.5. Ford Focus II. Система выпуска отработавших газов
СНЯТИЕ КАТКОЛЛЕКТОРА
Работу проводим при заменe прокладки в соединении фланец катколлектора — головка блока цилиндров, при выходе из строя каталитического нейтрализатора или металлокомпенсатора. Работу выполняем на смотровой канаве или эстакаде.
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»). Место стыка фланца катколлектора с привалочной плоскостью головки блока цилиндров уплотнено металлической прокладкой. В случае, когда прокладка прогорела или ослабла затяжка гаек крепления катколлектора, отработавшие газы могут выходить через данное соединение наружу, что сопровождается характерным звуком. Если подтяжкой гаек крепления фланца катколлектора устранить дефект не удается, необходимо заменить прокладку.Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.
Отсоединяем колодки проводов датчиков концентрации кислорода от колодок жгута проводов системы управления двигателем (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания»).
Накидным ключом «на 10» отворачиваем четыре болта крепления теплозащитного экрана к катколлектору…
…и снимаем его.
Расположение болтов крепления теплозащитного экрана
Проникающей жидкостью, смачиваем гайки крепления фланца катколлектора к головке блока цилиндров и гайки крепления фланцев катколлектора и трубы дополнительного глушителя.
Снимаем подушки подвески системы выпуска с двух кронштейнов катколлектора (см. «2.5.2. Ford Focus II. Замена подушек системы выпуска отработавших газов. Замена дополнительного и основного глушителей»).
Разъединяем фланцы катколлектора и трубы дополнительного глушителя и снимаем уплотнительную прокладку (см. «2.5.2. Ford Focus II. Замена подушек системы выпуска отработавших газов. Замена дополнительного и основного глушителей»).
Головкой «на 10» отворачиваем два болта крепления кронштейна катколлектора к кронштейну двигателя.
Накидным ключом «на 13» отворачиваем два болта крепления кронштейна к блоку цилиндров…
…и снимаем его.
Головкой «на 15» отворачиваем четыре гайки и один болт крепления фланца катколлектора к головке блока цилиндров.
Если гайки прикипели к шпилькам, они могут отворачиваться вместе со шпильками.
Это нормальное явление.
Сдвигаем катколлектор по оставшимся шпилькам головки блока цилиндров…
…и снимаем его вниз.
Снимаем металлическую прокладку катколлектора.
Отворачиваем оставшиеся на шпильках гайки.
На резьбовую часть шпильки, вворачиваемую в головку блока цилиндров, наносим тонкий слой резьбового герметика.
Вывернувшиеся шпильки, заворачиваем в головку блока цилиндров головкой Е8. Дальнейшую сборку проводим в обратной последовательности. Перед монтажом катколлектора очищаем привалочные поверхности головки блока цилиндров и фланца катколлектора от нагара и устанавливаем новую прокладку. Перед заворачиванием новых гаек крепления катколлектора наносим на шпильки головки блока цилиндров графитовую смазку.
Гайки и болт крепления катколлектора затягиваем предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»).
Порядок затяжки элементов крепления катколлектора
→
→
→
→
→
