Подготовка

Надеемся, что в вашей мастерской есть все соответствующие инструменты для проведения различного ремонта, однако в данном случае вам нужны будут только:

Плоская отверткаС ее помощью отсоединяются пластиковые клипсы патрубка воздушного фильтра.Х/б перчаткиДля установки лампочки, чтобы не касаться ее стеклянной колбы и продлить тем самым эксплуатационный ресурс изделия.

Будет полезно: Сколько свечей надо ставить в церкви

Из материалов потребуется лампа ближнего света в Ниссан Кашкай. Чаще всего применяется Osram H7 12V 55W.

Для чего используют ближний свет

Прежде чем перейти к процессу установки новой лампочки в фаре головного света, узнаем, нужен ли он вообще или можно без него обойтись. Обычно ближний свет необходим для достаточного освещения небольшой площади дороги или обочины.

При его включении световой пучок направлен в низ и навстречу приближающемуся автотранспорту.

Есть две основные конструкции:

• отдельная фара, например, как в схеме электропроводки ВАЗ-2103 (такая компоновка встречается сейчас крайне редко);
• лампа, имеющая две нитки накала, установленная в блок-фаре.

Очень важное значение ближнего света в том, что его заводская регулировка не дает слепить встречных водителей ТС, поэтому с его помощью можно безопасно разъезжаться на определенных участках. В тоже время лампочка ближнего света на Ниссан Кашкай не применяется на большой скорости, так как ограниченная территория действия резко сужает возможности безопасного управления автомобиля

В тоже время лампочка ближнего света на Ниссан Кашкай не применяется на большой скорости, так как ограниченная территория действия резко сужает возможности безопасного управления автомобиля.

Поэтому в данном случае следует переходить на дальний свет, а при приближении ТС на расстояние 100-200 м переключаться на него, восстанавливая дальний свет после разъезда.

Не горит ближний свет

Что может произойти в этом случае, когда не горит ближний свет в Ниссан Кашкай:

• сгорела спираль на лампе;
• испортился предохранитель ближнего света Ниссан Кашкай, F5 – для левой, F6 – для правой;
• обрыв провода в бортовой электрической цепи;
• неправильно установлена лампа в гнезде.

Процесс

Итак, пришла пора приступить к основным действиям.

Инструкция несложная и не потребует от вас особых усилий:

Возьмите отвертку с плоским «жалом» и отсоедините клипсы, которые фиксируют патрубок воздушного фильтра. Только не следует при этом чрезмерно применять силу, все поддается без каких либо проблем.

Регулировка

Процесс производится с задней стороны оптического прибора.

Самостоятельно лампа ближнего света Кашкай регулируется только в крайнем случае и для этого нужно сделать следующие шаги:

Используйте для проведения регулировочных работ винты, которые размещены справа и слева. Один служит для установки светового пучка по высоте, другой – для боковой регулировки.

Вам необходимо сделать так:

• запустите ненадолго двигатель и установите корректор фар на о;
• поставьте машину в 10 м от гаражной двери или светлой стены;

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

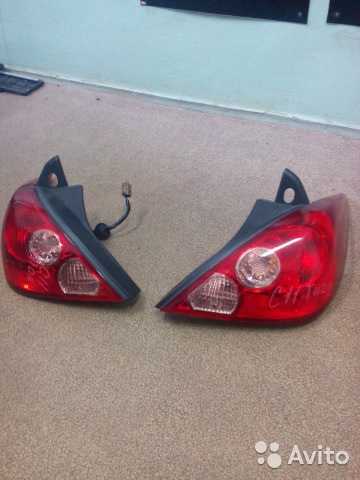

Лампы в заднем комбинированном фонаре

Примечание: Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Плоской отверткой аккуратно поддеваем и затем снимаем нижнюю пластиковую крышку с обивки багажного отделения.

4. Ключом с головкой на 10 отворачиваем нижнюю гайку крепления заднего комбинированного фонаря.

5. Таким же образом снимаем верхнюю пластиковую крышку.

6. Снимаем с верхней гайки держатель электрического разъема.

7. Затем ключом на 10 отворачиваем верхнюю гайку крепления заднего комбинированного фонаря.

8. После того, как отвернули гайки крепления, тянем фонарь в сторону задней части автомобиля, тем самым сдергивая его с двух боковых направляющих.

Примечание: — При необходимости можно воспользоваться специальным съемником для панелей либо любым другим подходящим инструментом

— Соблюдайте осторожность, чтобы не повредить инструментом лакокрасочное покрытие кузова автомобиля или поверхность фонаря

9. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

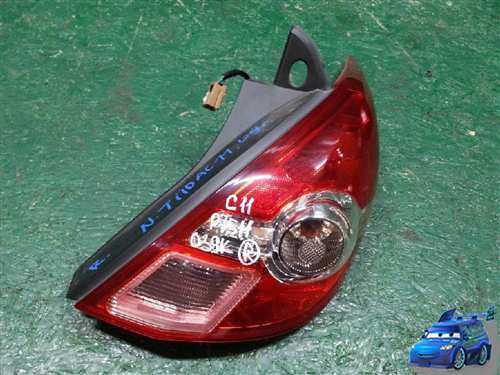

Пошаговая замена лампы стоп сигнала и габаритов на Nissan TIIDA

Открываем багажник и плоской отверткой подковыриваем заглушку.

Под заглушкой расположено два винта и разъем питания. Откручиваем винти и отключаем питание.

Для снятия фары потяните ее в горизонтальной плоскости на себя.

Расположение лампы габаритов/стоп сигнала отмечено на фото ниже.

Вынимаем плафон и меняем лампу на новую.

При данной разборке вы можете поменять лампы указателя поворотов и заднего хода.

Сборка производиться в обратном порядке.

В ходе обратной сборки может возникнуть вопрос как установить фару? Нужно попасть тремя наконечниками на фаре в пазы.

С другой стороны авто лампа меняется аналогично.

Особенности регулировки

Регулировка фар Nissan Note выполняется аналогично, как и на других автомобилях. Для этого машину следует установить на ровную горизонтальную площадку перед вертикальной стеной на расстоянии 5 метров. На стене или стенде наносится разметка, по которой регулируются фары.

Регулировка света по разметке

Перед началом настройки нужно проверить давление в шинах, поместить на сиденье водителя груз весом около 75 кг или посадить помощника. Вес автомобиля должен быть примерно такой же, как и при ежедневной эксплуатации. Регулировка осуществляется поочередно каждой фары. Правильно отрегулированный свет освещает полностью дорогу и не слепит водителей встречных машин.

Передняя оптика авто

Замена ламп

Сегодня выдался ясный денёк и относительно не холодно, потому решил сделать то, до чего давно не доходили руки — поменять перегоревшие лампы в стоп-сигналах основных фар и до кучи установить купленные на днях лампы основного света.Стопари перегорели чуть ли не одновременно ещё в феврале и всё это время постоянно посещали нехорошие мысли перед перекрёстками — а ну как кто-нибудь сзади не заметит единственно работающий дублирующий стоп сверху? Лампы купил практически сразу, а вот с установкой как-то не заладилось: погода стояла мерзкая — пасмурно и холодно. Полез было снимать фару и то ли от мороза, то ли по причине кривизны рук никак не получалось сдёрнуть клипсы удерживающие фары на кузове ну и со всей дури обломил край пластмассовой «реснички» сверху, когда в попытках сдёрнуть начал тянуть и за неё. В общем тогда я плюнул на это дело и решил подождать более тёплых деньков, ибо платить за сервис не хотелось категорически.

Начать решил, пока солнце не успело покинуть двор, с ламп ближнего и дальнего света. Так как ещё в прошлый раз, при замене ламп понял, что это та ещё камасутра и без хорошего освещения тут никак. В прошлый раз, кстати, так и не поняв сослепу как подлазить к лампам, решил не рисковать и довериться сервисменам и взяли у меня за это без малого 300 р. Сегодня же, здраво рассудив, что то, что два года назад стоило 300 сейчас наверняка будет стоить рублей 500, а то и 600 (насколько я знаю замена лампочки у дилера это 0,3 часа — сколько сейчас у них стоит нормо-час?) решил тему додавить и доказать себе, что руки всё-таки «по циркулю». #128578;

Вкратце порядок действий таков: просунув руку во внутренности, нащупать куда к фаре подходят провода (не перепутать с габаритом, поскольку выходят из одного шлейфа!) и сдёрнуть колодку с цоколя лампочки. Затем сдёрнуть резиновый уплотнительный колпачок. Зацепиться за пимпочку на нём, по всей видимости предназначенную для снятия резинки, мало реально (во всяком случае у меня не вышло), поэтому рекомендую сразу хвататься за нижний край уплотнителя и тянуть.

После чего наступает самое, на мой взгляд, интересное — скинуть пружинки удержателя лампы. И вот здесь, даже несмотря на яркий солнечный день, мне понадобился фонарик — пружинка снимается легко, но чтобы понять где она стоит и в какую сторону её снимать нужно подсветить. Если получилось, то дальше никаких сложностей быть не должно — лампа легко и просто вынимается.Собирается всё в обратном порядке. Из секаса тут только: ловкость, которую нужно проявить, чтобы не запачкать колбу лампы (ну вы в курсе, про то что её лучше не трогать пальцами) при её просовывании на законное место и надевание уплотнительной резинки обратно. В общем, если очень захотеть, то ничего кардинально сложного нет.

Некоторые рекомендуют использовать пластилин, чтобы гайка не выскользнула, но как по мне гораздо проще выкрутить без него. Я делал так: на самой гайке есть интегрированная шайба, которая мешает гайке полностью погружаться в гаечную головку, через что гайка и рискует не вовремя выпасть вовнутрь, но именно за неё гайку также можно и придерживать пальцем, чтобы она не выпала — так оказалось надёжнее всего!В инструкции также рекомендовалось отключить колодку с проводами, но как показала практика делать это не обязательно, поскольку длины проводов вполне хватает чтобы беспроблемно вытянуть фару с её посадочного места.

После того как гайки выкручены, остаётся только преодолеть сопротивление удерживающих клипс — их три, сбоку фары и две сзади посередине в виде пистона и железного штырька. Как показала практика, проще всего это сделать стоя сбоку и положив обе ладони на фару там, где она сужается, приближаясь к задней двери (именно здесь и находится одна из клипс и именно она, на мой взгляд, оказывает основное сопротивление). Достаточно легко надавить вбок и одновременно резко толкнуть фару назад — послышится щелчок, после чего её уже легко снять с кузова.

Заодно решил проверить давление в шинах и тут случился казус. Колпачки на ниппелях основательно прикипели к резьбе: три удалось открутить, а один так просто намертво — пришлось ехать на шиномонтажку, срезать и ставить новый. 400 рублей как с куста. Впервые сталкиваюсь с таким — видимо на зиму в дальнейшем придётся ставить пластиковые, во избежание повторений.

Итого:Лампы головного света — 590 р.Лампы стоп/габарит — 92 р.Замена ниппеля (с перебортовкой и балансировкой) — 400 р.

Оптика на автомобилях Nissan: ее секреты и особенности

Оптика автомобиля — важная составляющая безопасности водителя и пассажиров

Поэтому важно, чтобы она была качественной и находилась в исправном состоянии. В статье даются рекомендации по выбору оптики, как выполняется замена лампы ближнего света на автомобиле Nissan Tiida и другие особенности оптики для моделей Nissan

Менять оптику на автомобиле приходится, если она вышла из строя, или в случае, если не устраивает штатное освещение. Передние фонари на моделях Nissan являются одним из элементов экстерьера автомобиля. Можно улучшить внешний вид, купив тюнингованные фары, сделать реснички на фары. Для улучшения качества дневного освещения устанавливаются ДХО с ксеноном (автор видео — Denis Skibin).

Для качественного освещения в темное время суток устанавливаются галогенки. Их чаще всего используют в качестве ближнего и дальнего света. Для ДХО огней применяют светодиодные огни, в этом случае дневной свет ярче. Водители делают замену лампочки стоп сигнала на светодиоды. Светодиодный стоп сигнал можно сделать динамичным, например, в виде бегущего огня. В противотуманной фаре устанавливают ксенон и галогенные лампочки.

Инструкция по замене

Передние фонари освещают дорогу, позволяют водителю видеть дорожные знаки и разметку, обеспечивая безопасность. Во многом качество освещения зависит от состояния ламп, которые установлены в оптике. В процессе эксплуатации лампочки по разным причинам могут выйти из строя. В этом случае их нужно заменить исправными.

Процедура замены лампочек на Nissan Note несложная и вполне по силам любому автолюбителю.

При замене устанавливаются лампы той же мощности, что стояли раньше.

Менять источники освещения на Nissan Note можно не снимая блок-фары. Меняются они из моторного отсека.

Левый фонарь 10 Trail

Меняются лампы на Trail T31 аналогично как и на Nissan Note.

При этом выполняются следующие действия:

1. Открыв капот, нужно в первую очередь отсоединить отрицательную клемму от аккумулятора.
2. Далее нужно отсоединить разъем от цоколя.
3. Следующий шаг – снятие резиновой крышки.
4. На следующем этапе нажимаем на пружинный фиксатор и поворачиваем его. Таким образом, мы ослабляем фиксацию лампочки.
5. Далее вынимаем лампу из фары.
6. Устанавливаем новый источник освещения и выполняем все действия в обратном порядке.

После замены в случае необходимости нужно отрегулировать фары.

Галогенная лампа для ПТФ

Противотуманные фары меняются по следующей схеме:

1. Сначала нужно выкрутить саморез крепления подкрылка, который находится под фонарем.
2. Сняв подкрылок с клипсы, его нужно отодвинуть в сторону.
3. Нащупав цоколь лампочки, вращаем ее против часовой стрелки и вынимаем.
4. Далее устанавливаем новую лампочку.
5. Сборку выполняем в обратном порядке.

Также просто делается замена лампочки стоп-сигнала.

Особенности регулировки

Регулировка фар Nissan Note выполняется аналогично, как и на других автомобилях. Для этого машину следует установить на ровную горизонтальную площадку перед вертикальной стеной на расстоянии 5 метров. На стене или стенде наносится разметка, по которой регулируются фары.

Регулировка света по разметке

Перед началом настройки нужно проверить давление в шинах, поместить на сиденье водителя груз весом около 75 кг или посадить помощника. Вес автомобиля должен быть примерно такой же, как и при ежедневной эксплуатации. Регулировка осуществляется поочередно каждой фары. Правильно отрегулированный свет освещает полностью дорогу и не слепит водителей встречных машин.

Передняя оптика авто

Заключение

Для обеспечения безопасности необходимо следить за исправностью оптики. Если перегорели лампочки, их следует сразу же менять. На качество освещения влияет состояние фонарей. Стекла должны быть прозрачными, без сколов и повреждений. Если необходимо, следует выполнить ремонт или замену фонарей.

Любой автомобиль Nissan Note, 10 Trail T31 и другие модели нуждаются в регулярном техническом обслуживании. Конструкция оптики достаточно проста, поэтому замену ламп, установку ДХО и регулировку фар, если это необходимо, может выполнить даже начинающий автолюбитель.

Качественное освещение дороги, особенно, в непогоду и темное время суток — залог безопасности водителя и пассажиров.

«Передний свет Nissan X Trail T31»

В этом видео демонстрируется обновленный свет передних фонарей: светодиодные ходовые огни Nissan X Trail T31 и прочее (автор ролика — Megafara RU).

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как заменить лампы стоп сигнала Nissan TIIDA?

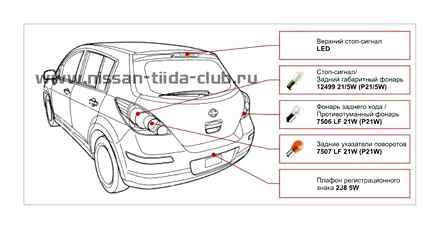

В перечне мнемоники Nissan Tiida есть сразу несколько типов стоп-сигнала. Главный стоп совмещен с габаритной подсветкой, а дополнительный стоп-сигнал выведен на вершину двери багажника (у хэтчбеков). Если сигнал стоп Nissan начал барахлить, то его нужно как можно скорее заменить, чтобы свести к минимуму риск создания аварийной ситуации на дороге.

Какие лампочки используются?

Большую популярность получили светодиоды LED. Как правило, в светодиоде не один, а сразу около 10 маленьких источников света. Бывает, что некоторые диоды перегорают, при этом оставшиеся продолжают работу, выручая водителя в экстренной ситуации.

В роли главного стопа используются лампочки P21/5W. В фаре дополнительного стоп-сигнала применяется источник света W16W.

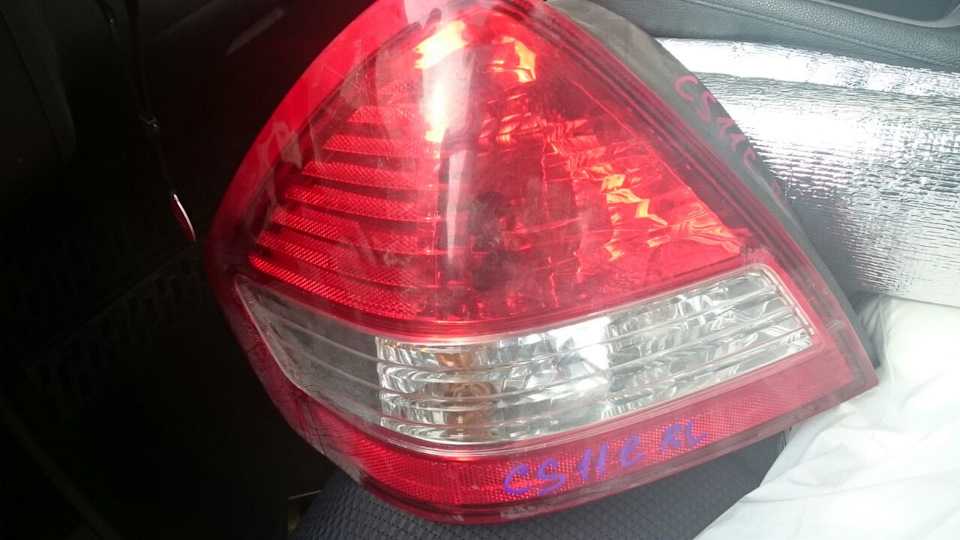

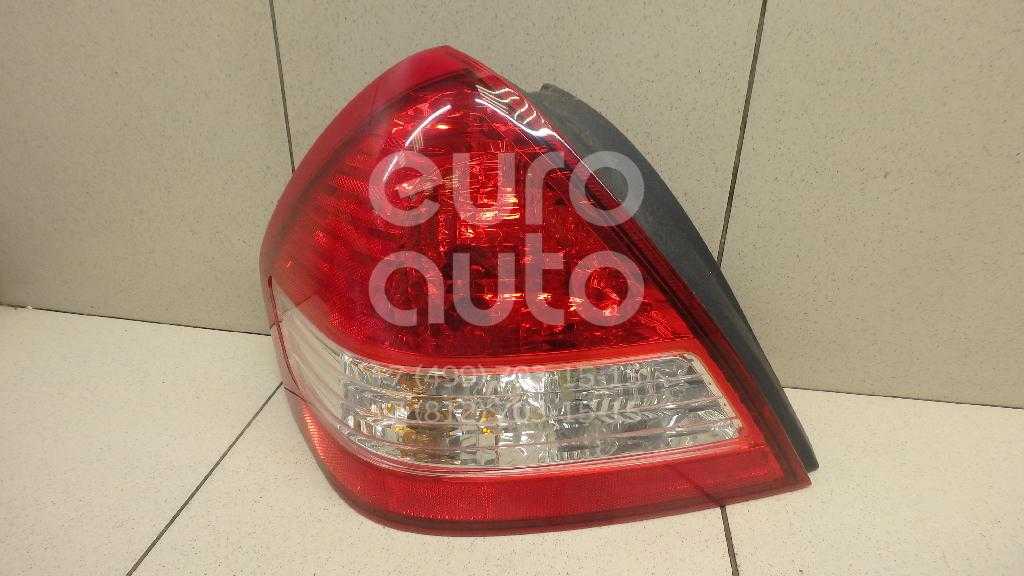

Если замена лампы стоп сигнала Nissan TIIDA осуществляется в седане, то применяются обычные лампочки с нитью накала. Для Nissan Tiida в кузове хэтчбек лучше всего применять светодиоды.

Ниже даны инструкции по смене мнемоники.

Что понадобится для ремонта?

• Набор торцевых ключей
• Набор отверток
• Комплект лампочек для главного стопа
• Лампочка для дополнительного сигнала стоп Nissan

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена ламп в заднем комбинированном фонаре (для применения на моделе Nissan Tiida (С11))

#лампы_заднего_комбинированного_фонаря #электрооборудование_автомобиля #Nissan_Tiida #Ниссан_Тиида

Лампы в заднем комбинированном фонаре

Примечание: Ниже описана замена ламп(ы) в правом комбинированном фонаре. Замена ламп(ы) в левом комбинированном фонаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Плоской отверткой аккуратно поддеваем и затем снимаем нижнюю пластиковую крышку с обивки багажного отделения.

4. Ключом с головкой на 10 отворачиваем нижнюю гайку крепления заднего комбинированного фонаря.

5. Таким же образом снимаем верхнюю пластиковую крышку.

6. Снимаем с верхней гайки держатель электрического разъема.

7. Затем ключом на 10 отворачиваем верхнюю гайку крепления заднего комбинированного фонаря.

8. После того, как отвернули гайки крепления, тянем фонарь в сторону задней части автомобиля, тем самым сдергивая его с двух боковых направляющих.

Примечание: — При необходимости можно воспользоваться специальным съемником для панелей либо любым другим подходящим инструментом

— Соблюдайте осторожность, чтобы не повредить инструментом лакокрасочное покрытие кузова автомобиля или поверхность фонаря

9. Отводим задний фонарь в сторону, чтобы получить доступ к лампам.

Примечание: В качестве примера показана замена лампы стоп-сигнала. Остальные лампы меняются аналогичным способом.

10. Берем патрон лампы и поворачиваем его против часовой стрелки.

11. Извлекаем патрон с лампой в сборе из корпуса фонаря.

12. Слегка нажав на перегоревшую лампу, поворачиваем ее до упора против часовой стрелки и извлекаем ее из патрона. Удаляем эту лампу в отходы.

13. Берем новую лампу, с аналогичными характеристиками (маркировкой), и устанавливаем ее в патрон до упора в обратной последовательности.

Примечание: При установке лампы два выступа, должны войти в соответствующие пазы патрона.

14. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы. Также проверяем работоспособность новой лампы.

15. Вставляем патрон с лампой в сборе в корпус фонаря и поворачиваем его до упора по часовой стрелке.

Примечание: Перед установкой патрона в корпус фонаря проверяем его уплотнительное кольцо на отсутствие повреждений, при необходимости заменяем кольцо на новое. Если не поменять поврежденное уплотнительное кольцо, то в заднем фонаре будет скапливаться влага.

16. Устанавливаем задний фонарь на кузов автомобиля, следя при этом, чтоб направляющие на фонаре полностью вошли в соответствующие пазы на кузове.

17. Затягиваем гайки крепления заднего комбинированного фонаря и устанавливаем держатель электрического разъема на верхнюю гайку.

18. До характерных щелчков устанавливаем пластиковые крышки и закрываем дверь багажного отделения.
