Mitsubishi Pajero Sport KS. Компьютерная диагностика ABS/ASC

В качестве диагностического сканера, для работы с этим автомобилем, мы использовали AVDI (Abrites Vehicle Diagnostic Interface). Подключаемся к автомобилю и соединяемся с ЭБУ ABS/ASC/ASTC/WSS он же ASTC-ECU… Текущими (присутствующими в данный момент) были два кода неисправностей:

• C1506 — Steering angle sensor error (steering wheel sensor malfunction)
• C1555 — Steering angle SNS.out of range

Вот что пишут на счёт этих неисправностей в официальном сервисном мануале…

Условия возникновения кодов неисправностей:

• Когда датчик на рулевом колесе отправляет ненормальный сигнал, ASTC-ECU определяет возникшую неисправность и устанавливает соответствующий код.
• Когда ASTC-ECU обнаруживает отклонение, больше, чем фактический максимальный угол поворота рулевого колеса.

Вероятные причины возникновения кодов неисправностей:

• CAN-шина неисправна.
• Неправильная установка датчика рулевого колеса.
• Не правильная калибровка датчика рулевого колеса.
• Неисправность датчика угла поворота рулевого колеса.
• Неисправность блока управления ASTC-ECU.

Зайдём в текущие данные блока управления ASTC-ECU посмотрим, значение датчика угла поворота руля …

Видим что значение датчика у нас почти 360 градусов, хотя колёса автомобиля стоят в направлении прямолинейного движения. Соответственно если мы будем поворачивать руль влево, то параметр Steering Angle уйдёт далеко за границы допустимого значения.

Кроме того, параметр Steering Angle Offset — разница между нейтральным положением, которое было отправлено в ASTC-ECU до калибровки датчика рулевого колеса, и нейтральным положением после калибровки — также не в норме, должно быть в промежутке от -10 до 10 градусов.

Ниже приведена часть таблицы параметров блока управления ASTC-ECU…

Steering Angle

• Угол поворота рулевого колеса (положительный: при повороте влево, отрицательный: при повороте вправо)
• При условии, что двигатель остановлен, а рулевое колесо находится в нейтральном положении, значение угла поворота рулевого колеса от -6 до 6 градусов.
• При условии, что двигатель запущен, а рулевое колесо поворачивается из крайнего правого положения, в крайнее левое, значение угла поворота рулевого колеса изменяется от -720 до 720 градусов.

Диагностика электроникой и вручную: таблица кодов неисправностей

Компьютерная диагностика проводится с целью выявления неисправностей

ЭБУ или блок управления современных L200 имеет встроенную систему самодиагностики. Она непрерывно отслеживает состояние мотора, коробки и других узлов автомобиля, и в случае обнаружения, идентифицирует и выводит ошибку в виде пиктограммы на цифровое табло.

Диагностический код определяется с помощью сканера, подключённого к разъёму блока. В памяти ЭБУ хранятся не только высвечиваемые ранее диагностические ошибки, но и стандартные коды, введённые производителем.

Примечательно, что если в течение трёх ездовых циклов неисправность заново не обнаруживается, индикатор больше не сигналит, но код сохраняется в памяти устройства. В любой момент, из-за какого-то «глюка» ошибка может начать высвечиваться на табло.

Считывание кодов электроникой имеет и другое название – компьютерная диагностика. Она включает в себя не только чтение сигналов от датчиков, но и стирание кодов, последующую их коррекцию и т. д.

В качестве приборов могут использоваться дилерские сканеры и другие системы. Портативные ридеры, мультифункциональные стенды, ОЕМ, OBDII, MUTIII – всё это оборудование умеет находить общий язык с кодами, диагностировать неисправности, считывать и засекать малейшие ошибки в работе автомобильных узлов и подсистем.

Бывает, что сканеры не могут связаться с машиной. Тут не нужно паниковать. Рекомендуется проверить состояние диагностического разъёма и контактов. Не исключено, если пикап подержанный, что пины окислены или утоплены в разъёме.

Компьютерная диагностика проводится либо в режиме регулярного обслуживания автомобиля (не реже одного раз в год), либо после того, как водитель замечает некорректность и ошибки в работе машины, при загорании пиктограмм неисправностей и т. п.

Выше было сказано, что на Л200 последних годов выпуска сканер с ПО подключен штатно. Он скачивает все коды, транслируемые датчиками, и передаёт на табло.

Есть возможность считывать неисправности вручную. Именно так проводилась диагностика на старых моделях, на которых не было электроники. Такие коды принято называть Flash.

Перед тем как начинали процедуру считывания, проверяли:

• чтобы аккумулятор не был разряжён (уровень заряда выше 11 V);
• дроссельная заслонка была полностью закрыта;
• рычаг управления АКПП стоял в P/N (на МКПП – нейтральное положение);
• все потребители электричества были отключены;
• моторная установка прогрета до рабочих значений.

Колодка диагностического разъёма

Считывание Flash проводилось так.

1. Включалось зажигание, чтобы проверить, горит ли «чек». Двигатель не заводился.
2. Отключалось зажигание.
3. Замыкались «12» и «4» выводы диагностического разъёма. Индикатор неисправности начинал мигать, в противном случае, соединение произведено было неправильно.

Безотказность или неисправность систем автомобиля определялась по миганию индикатора.

1. Если всё нормально, ошибок нет – индикатор загорается и гаснет с интервалом 0,25 сек.
2. В противном случае – индикатор моргает каждые 0,5 сек.

Специалисты умели читать высвечивания индикаторов, выводить по ним последовательность и создавать код. Например, первое число диагностической пиктограммы выражалось по начальным миганиям, а после короткой паузы выводился следующий ряд индикаторных мерцаний, и определялось второе число.

Расшифровка ошибок проводится по готовой таблице. Под наименованием Flash – коды, полученные через диагностический разъём вручную. SAE – пиктограммы, выведенные электронными сканерами.

Flash	SAE	Расшифровка
31	Р0105	Датчик абсолютного давления во впускном коллекторе
43	Р0110	Датчик температуры воздуха на впуске
42	Р0115	Датчик температуры охлаждающей жидкости
41	Р0120	Датчик положения дроссельной заслонки
21	Р0130	Передний кислородный датчик
22	Р0136	Задний кислородный датчик
25	Р0171	Сигнал бедной смеси
26	Р0172	Сигнал богатой смеси
16	Р0351/0352/0353/0354	Пропуск воспламенения в цилиндрах
27	Р0420	Низкая эффективность каталитического нейтрализатора
88	U1002	CAN шина

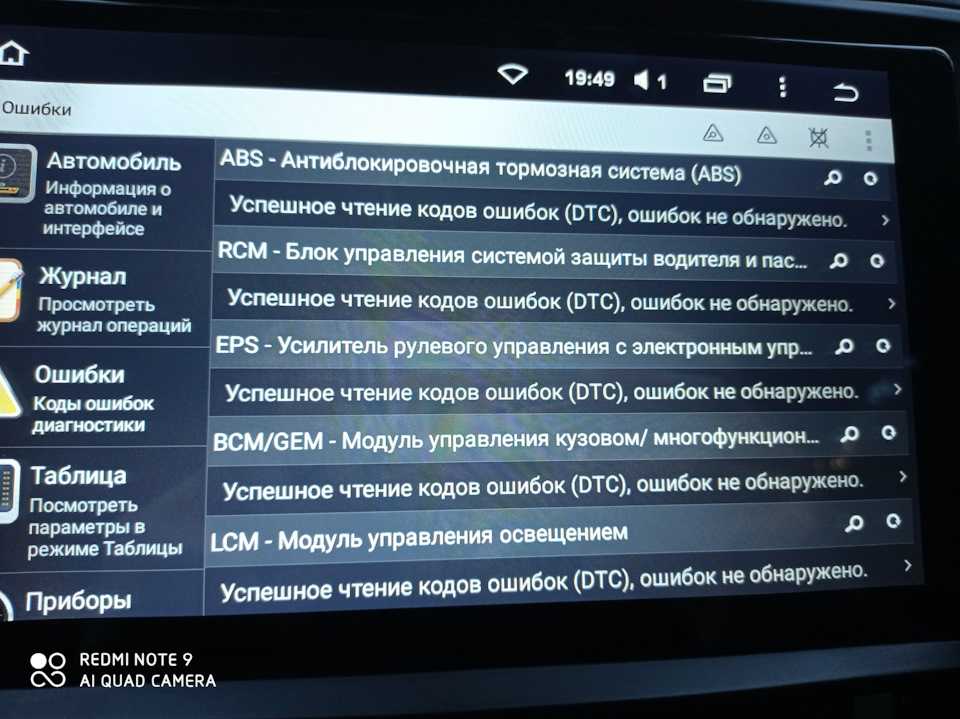

Сегодня самостоятельная диагностика подразумевает использование сканеров-адаптеров, наподобие OBDII. Они позволяют интегрировать с блоком управления автомобилем не только ноутбук, но и другие современные гаджеты, в том числе и мобильные устройства.

Во многих случаях появление на Митсубиси L200 ошибки u1102, это лишний повод провести общий технический осмотр, в ходе которого обновляется топливный фильтр, промываются форсунки, заменяются свечи, снимается и чистится ДМРВ.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

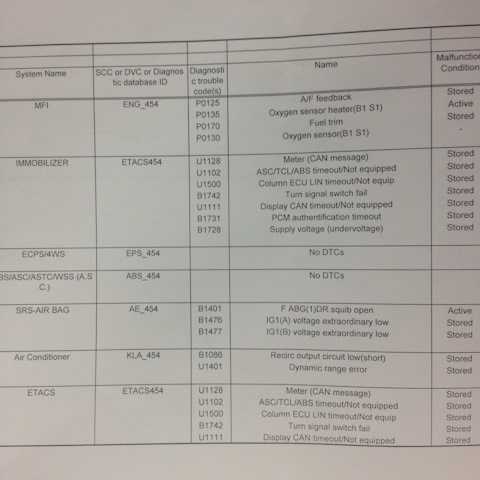

Ошибки u1102 и u1101

Выясняется, что ошибки u1102 и u1101 чаще появляются на пикапах арабской сборки. И во многих случаях никаких признаков неправильной работы машины нет. Сигнализирует сканер о трудностях интеграции с АКПП. В некоторых случаях читается, как – «отвалился или нет в наличии Тракшен-контроля». Помимо нарушения связи между двигателем и коробкой, они могут говорить о потере согласованности между блоком управления и датчиками, различными подсистемами и самим двигателем. При этом «чек» не горит.

Эксперты рекомендуют анализировать причины появления отклонений. К примеру, если они показываются после проведения каких-либо работ с автомобилем. Бывает, что ошибки возникают из-за вмешательства в электропроводку. Владелец установил сигнализацию, и стал высвечиваться код неисправности.

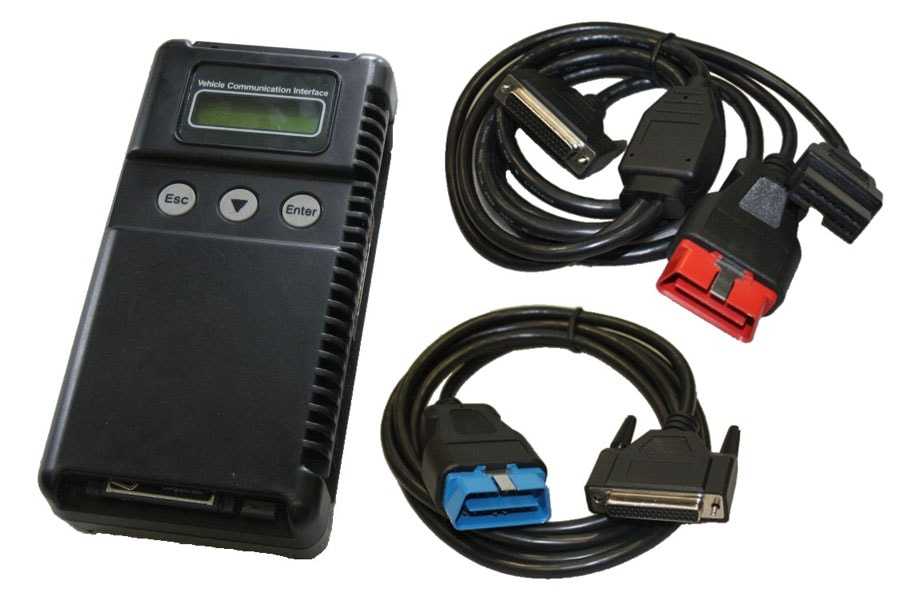

Сканер MUTIII

Некоторые водители нисколько не волнуются по этому поводу. Их больше напрягает писк под бардачком, появляющийся по различным причинам (например, заполнен до отказа видеорегистратор) или из-за других «глюков» электроники. Однако вывод на табло этих ошибок тоже не радует.

Одним словом, в большинстве случаях на Mitsubishi L200 ошибка u1102 и ей подобная u1101 ничем страшным не грозит. Обыкновенно, неправильно отображает информацию сканер, показывающий работу системы, которой, вообще, может не быть на автомобиле. Возможно также, что программа начинает видеть ошибку после обновления или перепрошивки.

Совет 1: обнулить мозги и перепроверить. Как правило, если всё в порядке, ошибка снова не высветится. Обнуление проводится методом скидывания клеммы аккумулятора. Это рекомендуется делать периодически, чтобы стирать из памяти БУ ложные коды ошибок. Обязательно проведение повторной настройки бортового компьютера по собственному стилю езды.

Совет 2: проверить ошибку другим сканером. И лучше, чтобы программа не была русифицирована. Дело в том, что разработчики часто путаются при переводах, и значения слов меняются. То есть, вместо «с АКПП всё в порядке», можно прочитать код – «автомат не соединён» или чего-то там ещё.

Совет 3: проверить рабочую сеть контроллёров или CAN-шину. Возможен обрыв и другие проблемы цепи.

Однако игнорировать прямую ошибку u1102 Mitsubishi L200, безусловно, не стоит. Вполне вероятно, что закавыка действительно есть. При поиске любой неисправности надо по-настоящему выявлять её, добавочно проверять. Надеяться целиком на электронику человеку, по крайней мере, заботливому автолюбителю, пока рано.

Итак, если выведена ошибка, указывающая на проблемы с АКПП, стоит проверить коробку старым проверенным способом.

1. Прогреть автомобиль до рабочей температуры.
2. Установить машину на ровной площадке, двигатель не глушить.
3. Селектор АКПП поставить на «нейтралку».
4. Открыть капот, визуально осмотреть коробку. На ней не должно быть масляных подтёков, большого количества грязи.
5. Далее, следует проверить трансмиссионную жидкость на уровень, консистенцию, цвет и запах.

Достаточно вдеть щуп, чтобы определить высоту от HOT до COOL, нормальную густоту (масло не должно стекать как вода), цвет. Красный или тёмно-красный оттенок считается идеальным для рабочей трансмиссионной жидкости. В масле не должно быть металлической пыли, стружки, посторонних взвесей. Запах – характерно технический, без обоняния гари или протухшей рыбы.

Проверка на этом не закончена. Надо ещё провести экспериментальный тест-драйв коробки на ошибки.

1. Выжать в режиме «нейтралки» педаль тормоза.
2. Переключать ступени АКПП на все ступени, обеспечивая интервал в 4 секунды. Передачи должны попадать сразу, без запаздывания.

Без движения автомобиля АКПП обязана работать тихо, без толчков, пинков и посторонних звуков. Лёгкие и плавные вибрации допускаются, но они не должны иметь затяжной или прерывистый характер.

Далее, АКПП L200 проверяется на ходу, в динамике. Желательно выбрать ровный участок дороги, чтобы не было препятствий для набора скорости в 100 км/ч. О нормальной работе коробки должны свидетельствовать: плавный старт и разгон, быстрое торможение и ускорение с места, свободное движение с понижением передач и т. д.

И также надо поступать с другими ошибками. Расшифровывать их, и начинать проверку определённых узлов и систем автомобиля.

Домашняя диагностика

Во время такой проверки на дисплее появляются следующие двузначные комбинации:

• 12 – проверяется датчик, поскольку на блок, который контролирует расход воздуха, поступает некорректный сигнал;
• 13 – нарушения произошли в элементах по контролю температуры;
• 14 – с дроссельной заслонки не идет сигнал, поэтому в электропроводке есть обрыв или замыкание;
• 21 – в устройстве, которое контролирует температуру мотора, произошел сбой, поэтому стоит проверить, не закипела ли охлаждающая жидкость;
• 22 – изменено положение коленвала, из-за этого компьютер посылает сигнал;
• 23 – требуется замена датчика;
• 24 – спидометр неисправен, на нем показывается скорость, которая не соответствует реальной;
• 25 – сигнал идет с датчика впускного коллектора;
• 36 – проблемы происходят с опережением зажигания;
• 41 – одна из форсунок некорректно работает.

Также автомобилисты иногда вообще не видят импульса, в таком случае поломку ищут в блоке EFI. А непрерывный сигнал сообщает о том, что неисправностей сейчас нет.

Ошибка U1120

Мало того, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, но и в разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы.

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и также.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Ошибки работы двигателя OBD2 и других систем автомобиля не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от  прибора, сканера требуют правильной интерпретации  информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.
