Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

1. Для начала нужно завести двигатель.
2. Затем нужно немного ослабить трамблер.
3. Корпус-прерыватель медленно повернуть на 2 стороны.
4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

1. Для начала нужно разогреть двигатель.
2. После этого присоединить стробоскоп к мотоблоку.
3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
4. Демонтировать вакуумный шланг и заглушить его.
5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
7. Повернуть трамблер.
8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Раннее зажигание ока ваз1111

Из дефектов СЗ следует выделить:

1. Поломка катушки. Такая неувязка случается редко, однако, все же, она иногда происходит.
2. Поломка трамблера. Подробнее о дефектах распределителя, и дополнительно устранении поломок, можно без проблем прочесть тут.
3. Износ свеч зажигания либо возникновение нагара там. Такая неувязка животрепещуща для большинства людей наших сограждан. О том, по каким причинам возникает нагар и какие есть методы устранения этой задачи, читайте здесь.
4. Неисправность высоковольтных проводов. Провода бывают поломаны (перебиты) иначе говоря у них вам больше понравятся нарушена изоляция. Эксплуатация авто с таковой неувязкой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет для того, что шофер не сумеет завести движок имеющимся ключом. Решить делему дозволит смена личинки замка (создатель видео — Миша Бурашников).

Читайте так же

Как верно выставлять угол опережения:

1. Сначала нужно открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла производится на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 об/мин. Сам угол а возможно отклонен от ВМТ не свыше, чем на один градус. В этом случае, если он выставлен ошибочно, порой случается перегрев мотора, а машина полностью не сумеет развивать необходимо мощность. Исходя из авто, неувязка вызывает и детонацию.
2. Чтоб выставленный угол зажигания не привел к таким последствиям, поначалу необходимо скооперировать отметку на маховике ДВС с обычной риской на шкале. 1-ая метка размещена на самом маховике, Другая — на шкале заднего сальника коленвала. На этот момент поршень в цилиндре будет размещен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Дополнительно, процедура опции зажигания а возможно произведена учитывая меток, расположенных на шкиве генераторного привода на защитной накладке ремня ГРМ. Самая длинноватая риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается недлинной опасности, то она соответствует опережению на 5 градусов поворота коленвала.
4. Необходимо отключить патрубок, присоединенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечи, установленной в цилиндре 1. Этот расхожий слух провод потом необходимо будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книгой устройства.
5. Выполнив эти деяния, необходимо демонтировать с лючка картера сцепления прорезиненную заглушку. Световой поток одновременно бывает ориентирован в сам лючок картера. Тогда, если угол будет выставлен правильно, риска будет находиться меж отметками 2 и 3.
6. Дальше, используя ключ гаечный, нужно ослабить три гайки, с использованием которых фиксируется датчик искрообразования. Если необходимо прирастить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки необходимо будет затянуть.

При проектировании малолитражного автомобиля ВАЗ «Ока» 1111 и 11113, многие узлы и механизмы были «позаимствованы» у других моделей ВАЗ, что позволило удешевить производство авто и ускорить начало выпуска. Но некоторые составляющие конструкторам пришлось существенно переработать, чтобы подстроить их под особенности двигателя «Ока». Одной из таких составляющих является система зажигания.

Конструкторы при создании системы зажигания использовали современные наработки тех годов. ВАЗ «Ока» получила систему зажигания бесконтактного типа. При этом особенности силовой установки позволили несколько упростить систему и уменьшить количество составных элементов, что оказало положительное влияние на надежность этой составляющей силовой установки.

Установка зажигания на оке ваз 11113

Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.

В бесконтактной системе зажигания момент зажигания (угла опережения зажигания) можно установить только с помощью стробоскопа

Стробоскоп доступен практически каждому автомобилисту, так как его можно приобрести почти в каждом магазине автозапчастей по доступной цене.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (резиновая заглушка вынута). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и установить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая — опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

1. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините шланг от вакуумного регулятора.

3. Для проверки момента зажигания подсоедините зажим «+» стробоскопа к клемме «+» аккумуляторной батареи, а зажим «массы» стробоскопа — к клемме «–» аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Выньте резиновую заглушку из люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

Стробоскопический эффект основан на инерционности человеческого зрения. При частом чередовании ярких вспышек глаза видят предметы только в момент вспышки. Если частота повторения вспышек совпадает с частотой вращения какоголибо предмета, этот предмет кажется неподвижным. При регулировке момента зажигания неподвижным кажется маховик с нанесенной на нем меткой.

Освещенные вспышками стробоскопа вращающиеся детали двигателя (шкивы коленчатого вала и генератора, вентилятор радиатора системы охлаждения), а так же ремень привода генератора кажутся неподвижными или медленно перемещающимися. Будьте внимательны, чтобы не получить травму.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку «+» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала). Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «–» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов).

10. Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания.

11. Подсоедините шланг к вакуумному регулятору.

Что потребуется?

Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).

Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.

Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.

Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.

Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.

Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).

Вообще же для проведения регулировки потребуется:

• Набор ключей (рожковые, торцевые);
• Отвертки;
• Выколотка и пинцет;
• Инструмент для отжатия толкателей;
• Фиксатор;
• Набор щупов;
• Инструмент для точного измерения толщины (хотя бы штангенциркуль);
• Шайбы;
• Ветоши;
• Новая прокладка под клапанную крышку;

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

• Новая ЛАДА Калина;
• ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
• Производство ЛАДА Ларгус и Nissan Almera;
• ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Тюнинг систем зажигания Ока

Автомобиль Ока

имеет свои недостаткисте, которые можно устранить с помощью доработок или тюнинга.Тюнинг систем зажигания Ока тоже не представляют собой совершенство, но дело не в конструкции, а в двухискровой катушке.

Эту катушку лучше устанавливать на игрушечных машинках, а не серийных автомобилях. Было предложено масса способов, которые должны были сделать катушку более производительней, покрывали лаком и обливали WD-40, но все впустую, этот элемент автомобиля отказывал с завидной регулярностью. Однако все таки действенный способ существует. Смысл ее заключается в том, что эту замечательную двухискровую катушку поменять на пару катушек от Ваз 2108. Придется приобрести ее в магазине или снять у знакомого в гараже, а так же подобрать коммутатор от той же Ваз 2108 с необходимым разъемом, несколько метров проводов, лучше брать с запасом, так же хорошая изоляционная лента и конечно время. Как долго это будет происходить — зависит именно от вас, подготовьтесь заранее и у вас весь процесс пройдет быстро, даже толком заметить не успеете. Начинаем с откручивания старой катушки, можете отправить ее в деревню к бабушке, наверняка с ней хорошо пугать гусей в пруду, а для того, чтобы давать искру она не подходит. Берем новые катушки и прикручиваем на правом лонжероне, очень хорошо будут держать саморезы, не нужно тут изобретать велосипед. Оба коммутатора закрепляем рядом друг с другом, даже можно одеть на одну и ту же шпильку, конечно хорошо все затянуть, чтобы не оставить все добро на очередной кочке.

Теперь приступаем к раскоммутации. Комммутаторы подсоединяются параллельно, но к контактам цепи подходят раздельно, нужно учесть этот момент. Теперь, после таких нововведений, мощность искры станет более мощной, старые свечи не годятся, выбираем с большим искровым промежутком, примерно в 1,1 мм. Вроде бы совсем не сложно, но удивительно, почему до сих пор многие мучаются с заводской катушкой. Совсем не обязательно заводить автомобили в специальные центры, где у вас снимут деньги как за ремонт формуловского боллида, всего то заменить катушку, не нужно иметь диплом квалифицированного электрика. Тюнинг Ока

в моторном отсеке преобразовал его и вывел на новый уровень. С помощью таких несложных телодвижений и с минимальными затратами вы делаете машину прыткой и резкой.

проверка катушки зажигания автомобиля ваз 2108, ваз 2109, ваз 21099

замена катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

Диагностика неисправностей двигателя и его систем на ВАЗ 21213, 21214 (Нива)

ВАЗ 1111 | Установка момента зажигания | Ока

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

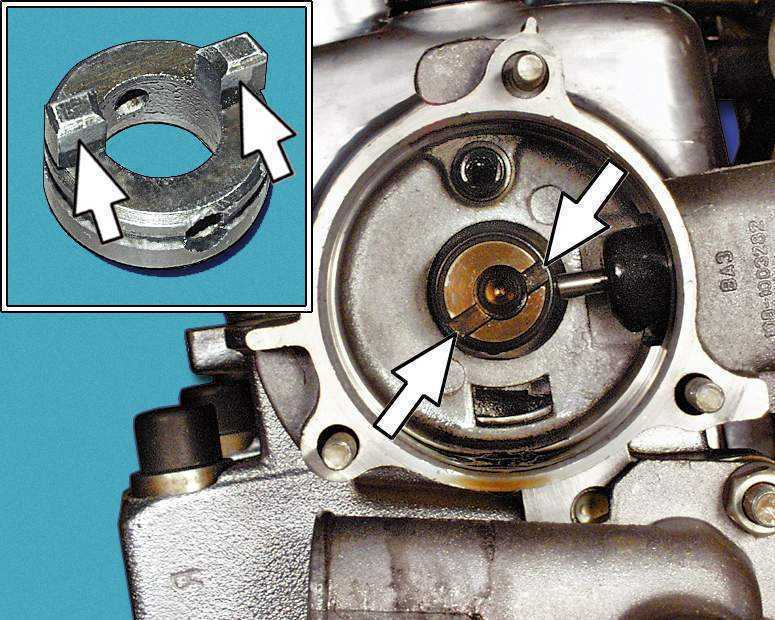

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

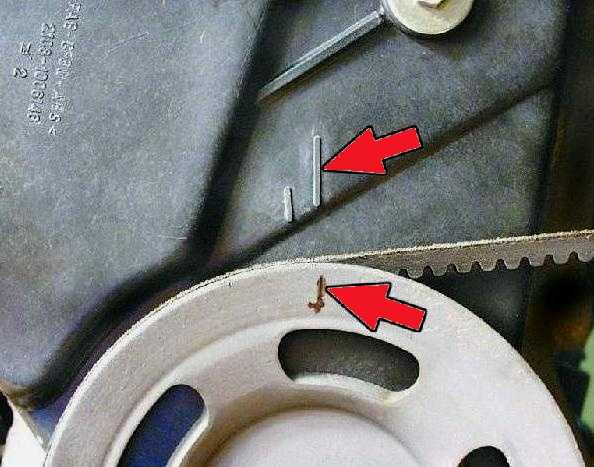

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

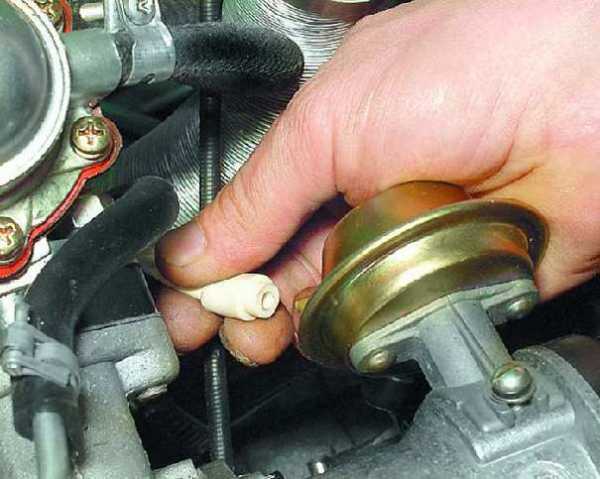

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

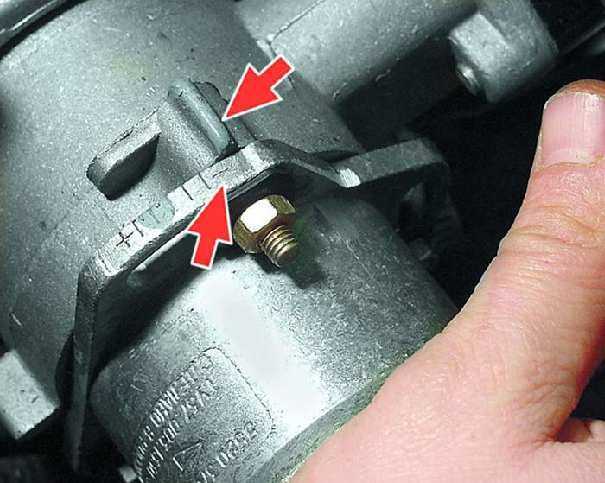

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.

>

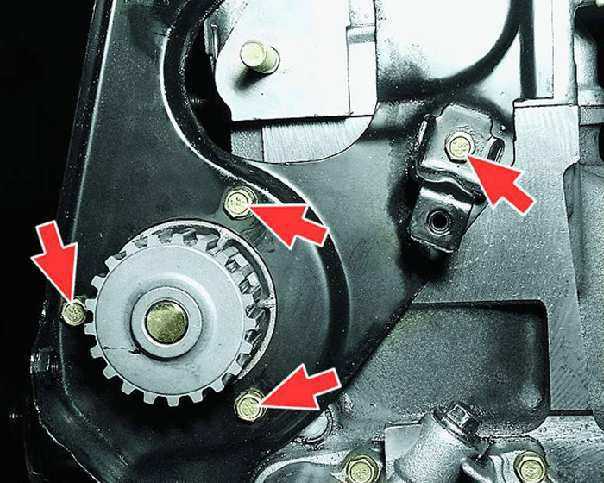

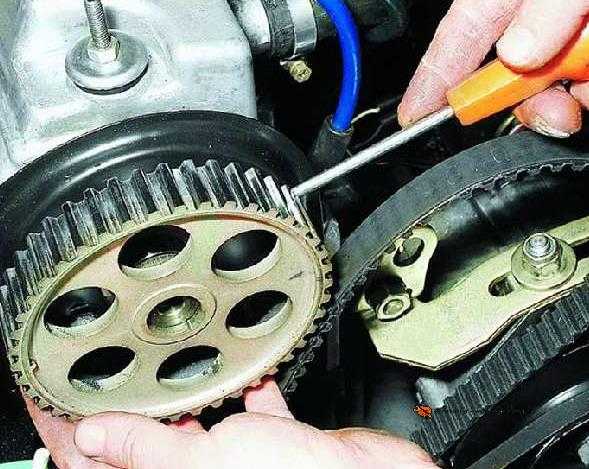

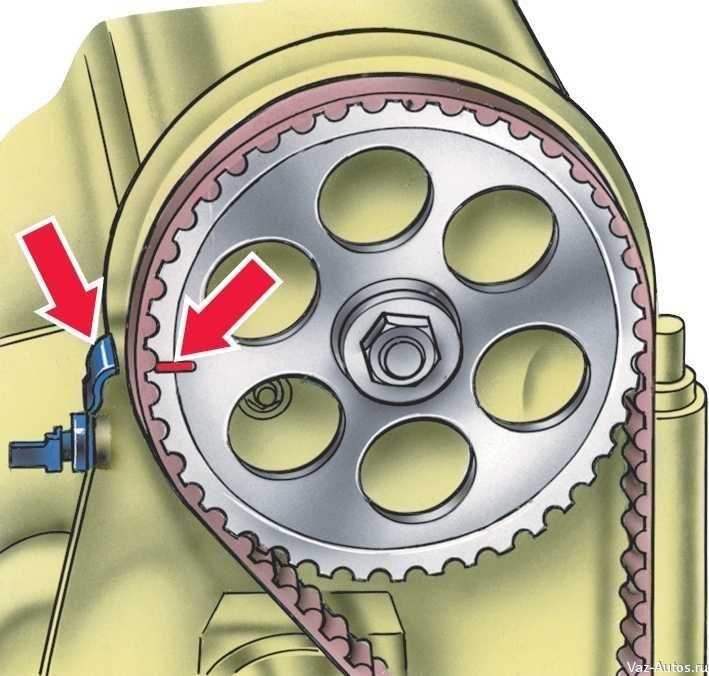

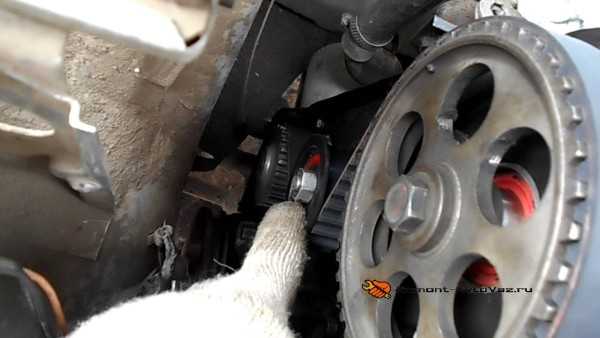

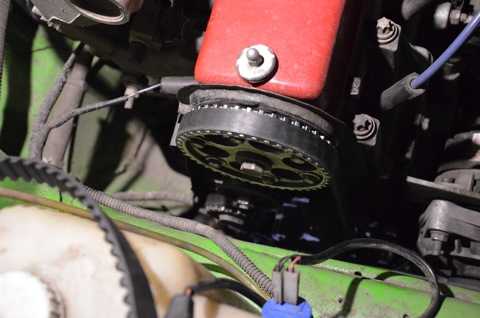

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Для» обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
2. Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
3. Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
4. Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
5. Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
6. Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Лучшие ответы

Котёнок ГАВ:

а попробуй трамблёр переверни вовсе (снимаешь поворачиваешь на 180 градусов, ставишь на место), может наоборот бегунок стоит и проверь на искру, может пока разбирали какой нить провод полуоторвали и на сопле теперь висит

Алексей Глушенков:

Читай .automn /vaz-1111/vaz-32706-10.m_id-4068.m_id2-4071

viktor po:

перекрути трамблёр на 180 градусов (прежде его снять прийдётся)

Плохой Хороший:

В ней существует блок зажигания, прикручен с правой стороны, большинство проблем, возникает из за него, попробуйте заменить, если найдете новый.

Анатолий:

откуда на Оке взялся бегунок? и прамблер устанавливается в одном положении а вот проверить соответствует ВМТ 1-цилиндра с закрытыми клапанами даного цилиндра

Ксения Боровкова:

расточил каленвал собрал двигатель все по меткам завел и какая то вибрация что это может быть

виктор иванов:

чихает в карбюрато не заводится

Особенности регулировки зажигания на мотоблоках Каскад и ЛИФАН

Двигатели на мотоблоках ЛИФАН и «Каскад» оснащены электронной системой зажигания, которая обеспечивает свечи постоянной искрой, поэтому все советы по тому, как отрегулировать систему, сводятся к следующему:

1. Не экономьте на свечах, отдавайте предпочтение японским производителям (к примеру, модели BP6ЕS и BPR6ES(NGK)).
2. Каждые 100 часов работы движка проводите ТО искроуловителя, очищайте фильтр от нагара.
3. Следите за частотой холостого хода, он должен быть в пределах 1700 (±150) об/мин. Ее отклонение говорит о неисправности мотора.

А вы регулируете СЗ на мотоблоке сами или обращаетесь в сервисные центры?

15.8. Угол опережения зажигания

Система зажигания EZL

Система зажигания EZL работает на основании сигнала, полученного от датчика
угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол
опережения зажигания на основании информации об оборотах двигателя, положении
коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков,
установленных на двигателе.

Отличительной особенностью системы зажигания EZL является то, что невозможно
отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя
относительно вала.

Однако начальный угол опережения зажигания можно изменить в зависимости от
типа используемого топлива. Для этого необходимо изменить положение переключающей
заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком
ECU. В переключающей заглушке установлены резисторы различного сопротивления.
Заглушка может устанавливаться в несколько положений в соответствии с метками
на заглушке. В зависимости от того, какой резистор заглушки в данный момент
подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает
начальный угол опережения зажигания с шагом в 3°.

Угол опережения зажигания можно также измерить, используя стробоскоп.

Система зажигания TFZ

Система зажигания TFZ управляется датчиком импульсов, установленным внутри
корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания
может быть отрегулирован поворотом корпуса распределителя относительно вала.Проверка угла опережения зажигания

Предупреждение

Проверку угла опережения
зажигания необходимо производить на двигателе, прогретом до нормальной рабочей
температуры. Желательно закончить проверку угла опережения зажигания прежде,
чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится
вентилятор радиатора.

Определение угла опережения зажигания по метке на шкиве
коленчатого вала, совместившейся с указателем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините стробоскоп в соответствии с его инструкцией по эксплуатации. При этом запуск стробоскопа должен производиться от высоковольтного провода 1-го цилиндра. 2. Запустите двигатель на оборотах холостого хода. Направьте свет стробоскопа на указатель на крышке приводной цепи. Метка на шкиве коленчатого вала кажется неподвижной и должна быть совмещена с указателем. Если метка перемещается в одну или другую сторону, значит, обороты холостого хода неустойчивы. При проверке угла опережения зажигания все электрические потребители должны быть выключены и вентилятор радиатора не должен работать. При работе двигателя на холостом ходу в течение некоторого времени даже при двигателе, прогретом до нормальной рабочей температуры, особенно при высокой температуре наружного воздуха обороты холостого хода могут быть неустойчивыми. 3. Определите угол опережения зажигания по метке на шкиве коленчатого вала, совмещенной с указателем (см. рисунок). 4. Если угол опережения зажигания отличается более чем на 3° от требуемого, возможно, заглушка в гнезде подстройки неправильно установлена. Проверьте положение заглушки в гнезде подстройки и, при необходимости, установите ее в соответствии с типом применяемого топлива.

Регулировка угла опережения зажигания

Предупреждение

Регулировка угла опережения
зажигания возможна только на моделях с системой зажигания TSZ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировку угла опережения зажигания производите на выключенном двигателе для того, чтобы не получить удар электрическим током. Ослабьте болт крепления распределителя зажигания.Предупреждение Нанесите метку совмещения на корпус распределителя зажигания и головку блока цилиндров для того, чтобы распределитель зажигания можно было установить в исходное положение при попытке отрегулировать зажигание, закончившейся неудачей. 2. Для увеличения угла опережения зажигания поверните корпус распределителя по часовой стрелке, а для уменьшения против часовой стрелки. Затяните болт крепления распределителя зажигания и, используя стробоскоп, проверьте начальный угол опережения зажигания. Повторяйте эту операцию до тех пор, пока не установится требуемый начальный угол опережения зажигания. затяните болт крепления распределителя зажигания требуемым моментом и отсоедините стробоскоп.

Пружины

Пружины (наружная 16 и внутренняя 17) прижимают клапан к седлу и не позволяют толкателю клапана отрываться от привода. Пружины нижними концами опираются на опорную шайбу 18 пружин. Верхняя опорная тарелка 15 пружин клапана удерживается на стержне клапана двумя сухарями 14 клапана, имеющими в сложенном виде форму усеченного конуса. Сухари имеют три внутренних буртика, которые входят в соответствующие выточки на стержни клапана. Такая конструкция обеспечивает как надежное соединение, так и возможность поворота клапанов при работе, благодаря чему они изнашиваются равномернее.
