Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел  соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

• отвёртка;
• рожковые ключи на 13 и на 24;
• монтировка;
• штангенциркуль;
• динамометрический ключ с динамометром;
• прочный шнур.

Необходимый набор инструментов для замены манжеты

 Итак:

• Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
• Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

• Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
• Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
• Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Главными элементами редуктора являются корпус, главная пара шестерён и дифференциал с сателлитами

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

• автомобиль устанавливается на нейтральную передачу;
• задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
• после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
• вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Все подшипники заднего редуктора «семёрки» роликовые, однорядные, конические

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Планетарная пара имеет косозубую передачу для снижения уровня шума

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

↑ Разборка редуктора заднего моста

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Как заменить сальник редуктора заднего моста ВАЗ 2107 своими руками: пошаговая инструкция.

1. Зафиксируйте карданный вал с помощью отвертки/монтажной лопатки идентично фотографии и выверните 4 болта крепления карданной передачи.

1. Аккуратно подвесьте, например, на веревку к глушителю, отсоединенный вал.
2. Определите момент сопротивления прокручиванию ведущей шестерни (он поможет вам не наделать ошибок при сборке), это можно сделать по-разному.

Способ №1 – самый точный – предусматривает использование динамометрического ключа или динамометра и веревки.

В случае использования последних инструментов намотайте веревку на фланец в пару оборотов, как показано на фото, и присоедините к ее свободному концу динамометр. Затем начните сматывать веревку, постепенно отттягивая прибор

Как только фланец начнет вращаться вместе с веревкой, обратите внимание на показания прибора и запишите их. После замены сальника и установки всего на свои места эта цифра должна остаться без изменений

Если в качестве помощника вами был выбран динамометрический ключ, проследите, чтобы диапазон его измерений (шкала) был не менее 147 Н·см (15 кгс·см), и начните заворачивать им гайку крепления фланца. То усилие, которое потребуется вам, чтобы сдвинуть ее с места и есть нужный момент сопротивления.

Способ №2 – пригодится тем, у кого нет под рукой никакого измерительного оборудования, зато есть цветной маркер. Все, что нужно, — сделать с его помощью 2 отметки: первую на гайке, вторую на самом фланце – так, как показано на фото.

Обратите внимание на метку гайки – она должна быть сделана именно сверху, а не на гранях, в противном случае при отворачивании она может просто-напросто стереться

1. С помощью воротка и накидной головки открутите центральную крепежную гайку фланца редуктора, но прежде сам фланец придется застопорить. Удобнее всего это делать с помощью самодельного ключа, изготовленного из отрезка трубы и двух болтов (см. фото).

ВАЖНО!
В случае использования для определения момента сопротивления маркерных меток, обязательно считайте, сколько полных оборотов сделает гайка относительно фланца, пока полостью не будет выкручена. Предположим, таких оборотов она совершила 15, значит в процессе сборки данного элемента гайку нужно будет закрутить именно на 15 оборотов, а потом просто совместить ее метку и метку на фланце.

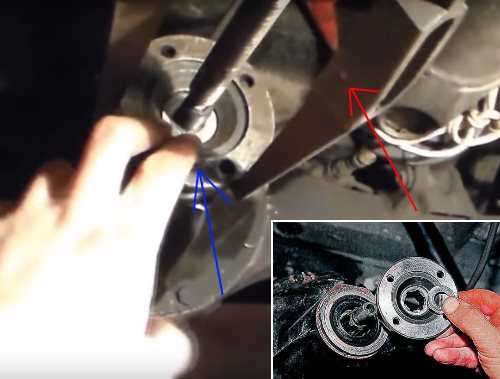

1. Демонтируйте фланец (на фото он указан стрелкой синего цвета) с помощью специального съемника (на фото указан стрелкой красного цвета) или молотка и деревянной проставки (в ее качестве можно использовать дощечку).
2. Любым подручным инструментом (отверткой, гаечным ключом или др.) подденьте сальник и извлеките его из установочного отверстия.

Место, где был установлен резиновый манжет тщательно протрите тряпкой от грязи. Чтоб вы все правильно сделали, мы указали стрелками те места, где нужно вытирать. Сальник на этом фото уже очищен.

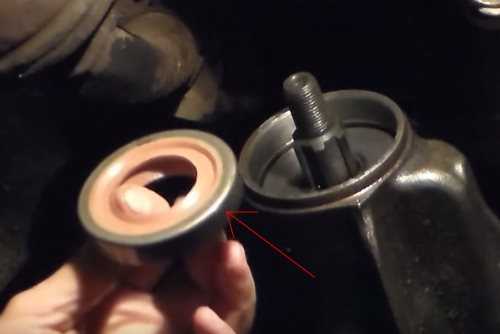

1. Возьмите новый резиновый манжет и смажьте его рабочую поверхность (она показана стрелкой) – ту, которая будет входить в отверстие – смазкой Литол-24.

1. Установите сальник редуктора заднего моста на его посадочное место с помощью оправки (ей может выступать обычная металлическая труба, старый подшипник и пр.) подходящего диаметра.

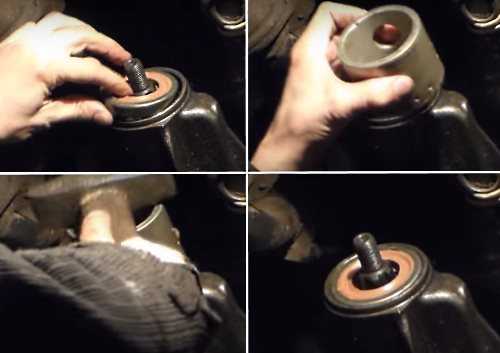

Оправка должна упираться ровно в край сальника: ставите оправку на манжет и начинаете бить по ней до тех пор, пока последний не будет «утоплен» на глубину 1,7-2 миллиметра от торца редуктора.

Проверять себя в данном случае удобнее всего штангенциркулем, хотя за неимением такого сгодиться и простая линейка.

1. Смажьте рабочую поверхность резинового манжета изнутри чистым маслом, так же поступите и с фланцем. Во-первых, дополнительная смазка в таких деталях никогда не бывает лишней, а во-вторых, данное действие будет способствовать лучшей запрессовке.
2. Завершите замену сальника редуктора заднего моста ВАЗ 2107 установкой в обратной последовательности всех снятых ранее деталей, но не забудьте про правильный момент сопротивления, в противном случае вы рискуете очень скоро вернуться к ремонту, но уже не резинового манжета, а редуктора, задней втулки и еще целого ряда деталей.

Почему может вытекать масло

Для начала попытаемся понять то, как нужно определить время замены сальника. Если верить производителям, то качественная манжета должна прослужить более 60-70 тыс. км пробега. Но так ли это на деле? Конечно же, нет. В условиях постоянной нагрузки, плохой дороги, грязи, попадающей на детали, плохого качества масла сальник не выдерживает и нуждается в скорой замене. Поможет выявить необходимость проведения замены визуальный осмотр заднего моста. Понятно, что для лучшего осмотра рекомендуется машину поставить на яму. Нередко удается устранить течь из редуктора, путем затягивания ослабших болтов крепления или заменой шайб на более мягкие варианты. В данном случае, идеальными шайбами считаются медные. Нередко вместо шайбы на резьбовых соединениях используют герметик, имеющий вид нити или обычного геля.

Герметик для резьбовых соединений

Кроме того, причиной течи масла может стать и недостаточно хорошо затянутая пробка сливного или наливного отверстия

На это также следует обратить тщательное внимание. Если же все в порядке с пробками, то не лишним будет обратить внимание на соединение редуктора с картером

Соединение редуктора с картером

Если герметичность данного соединения бывает нарушена, то течи масла не избежать. В данном случае поможет замена сальника на мосту ваз 2106 или замена манжеты полуоси. Как правило, любой протекающий сальник нуждается в срочной замене. Никакой другой вид ремонта здесь не поможет. Сальники стоят недорого и заменять их лучше периодически, чтобы в дальнейшем никаких проблем не возникало. Случается и так, что причиной протечки становится сапун. Расположен он в верхней стороне картера автомобиля, в правой его части.

Крышка сапуна ваз 2106

Первым делом проверяем крышку сапуна, на насколько свободно она двигается. Если же с ней все в порядке, значит все дело в сальнике, который требует замены. Не стоит говорить о том, что если тянуть с заменой, то уровень масла будет понижаться и в итоге это приведет к трагическим последствиям. Как известно, масло для всех деталей и узлов автомобиля сопоставимо с кислородом, которым дышит человек.

Замена сальников моста ваз 2106

Частыми причинами того, что сальник не выдерживает, является повышенный уровень масла. Поэтому нужно всегда следить за этим и не допускать ни его повышения, ни понижения.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Замена сальника редуктора заднего моста на ВАЗ 2107. От простого к сложному

Из-за особенностей конструкции замена сальника редуктора заднего моста на ВАЗ 2107, требуется достаточно часто. Поэтому, практически каждый водитель сталкивался с необходимостью этого ремонта. Многие новички боятся такой работы. Ведь для этого, придется снять кардан. Для неопытного механика это довольно сложная задача. Но, в целом, никаких особых проблем возникнуть не должно. Для работы применяется стандартный набор инструментов. Своевременно произведенная замена поможет вам избежать дальнейших проблем с этим элементом трансмиссии. Перед проведением работ убедитесь, что проблема только в манжете.

Когда следует делать?

Замена сальника редуктора заднего моста на ВАЗ 2107 производится при явных проблемах с этим элементом. Также, зачастую менять сальник приходится при замене редуктора. Диагностировать проблему можно по следующим признакам:

• При повышенном шуме из заднего моста. Связано это обычно с утечкой масла. Следует заменить сальник, и залить необходимое количество трансмиссионной жидкости;
• Шум возникает при разгоне. Проверьте состояние сальника. Если на редукторе моста имеется смазка, то опять же производится замена.

Часто неопытные водители запотевание сальника принимают за течь. Это не верно. Некоторое количество влаги может выделяться на поверхности манжеты, что является вполне нормальным явлением. Утечка смазки характеризуется большим количеством именно трансмиссионного масла на редукторе. Если некоторое время постоять на сухом и чистом асфальте, то можно увидеть масляное пятно.

Вообще, заведите привычку, перед каждой поездкой осматривать покрытие под автомобилем на предмет утечек технических жидкостей. Это поможет избежать лишних проблем на дороге.

Что потребуется для замены?

В первую очередь, необходимо приобрести сам сальник. Производитель здесь не важен

Обратите внимание на его маркировку. Также посмотрите на внешний вид запчасти, на пластике не должно быть задиров и деформаций

Пружинка должна обязательно присутствовать. Иногда предлагаются резинометаллические манжеты для Нивы. Они на Семерку не подойдут. Из инструментов потребуется:

• Домкрат;
• Набор ключей;

• Крепкий шнур.

Как видите, никаких особых инструментов вам не потребуется. Помимо перечисленного понадобится небольшая емкость под слитую смазку.

Замена

Перед началом работы вам необходимо подготовить автомобиль. Под передние колеса устанавливаются противооткатные упоры. Желательно отключить аккумулятор, при наличии центрального замка обязательно оставьте открытым окно. Это позволит избежать проблем при случайном срабатывании замка. Работа производится в следующем порядке:

Вывешивается задний мост. Под машину обязательно ставятся подпорки. Снимают колеса;
Сливается масло. После чего обязательно нужно закрутить на место сливную пробку;
Откручиваются гайки, крепящие карданный вал. Всего их 4. При проведении работы с помощью монтажки, удерживаем кардан от прокручивания. Вал снимается;
Разъединяем фланцы, с использованием отвертки;
Откручивается гайка, крепящая фланца. При этом просто необходимо удерживать шестерню редуктора от проворачивания;
Снимается фланец, перед снятием пометьте его положение;
Далее извлекают сальник. Для этого, его придется зацепить шлицевой отверткой;
Посадочное место следует тщательно очистить от следов коррозии;
На устанавливаемый сальник наносят смазку. Лучше всего для этого подойдет «Литол»;
Манжету устанавливают в гнездо узла. После чего, несильными ударами молотка по оправке сажают сальник обратно. Не допустите перекосов. Глубина расположения переднего края резинометаллической манжеты должна колебаться 1,7-2 мм, при большом износе фланца имеет смысл уменьшить глубину расположения сальника. Если у вас нет оправки, то вместо нее можете использовать подходящую по размеру обойму от подшипников, обрезок трубы;
Ставим фланец шестерни, а также шайбу;
Придерживаем шестерню редуктора (возьмите отвертку), затягиваем гайку фланца. Для этого, вам потребуется динамометрический ключ.
Окончательную затяжку производят с усилием 117-254 Hm;
Устанавливаем на место карданный вал.
Остается только залить в редуктор масло. На этом работа считается завершенной.

Заключение

. Трансмиссия на «Жигулях» достаточно надежная, но это не значит, что проблем с ней не возникает совершенно. Одной из нередко требующихся работ является замена сальника редуктора заднего моста на ВАЗ 2107. Если ее произвести максимально своевременно, то вы продлите жизнь редуктору. Сам процесс не сложен, для этого не потребуется особых навыков и инструментов. Все действия можно выполнить в обычном гараже при наличии там обычной смотровой ямы.

Ваз 2106 замена сальника хвостовика

Начинаем замену с установки автомобиля на смотровую яму либо на эстакаду, а затем:

• Выкручиваем шестигранником сливную пробку на корпусе редуктора и подставляем емкость для масла
• Ждем, когда смазка стечет с редуктора, и возвращаем пробку на место
• Разъединяем фланец ведущей шестеренки задней передачи и карданный вал
• Переводим рычаг стояночного тормоза в крайнее верхнее расположение (попросту ставим машину на ручник)
• Воспользовавшись торцевым ключом на «24»(либо головкой на «24» с воротком), откручиваем гайку, крепящую фланец хвостовика

Торцевым ключом, либо головкой на «24» выкручиваем гайку, крепящую фланец

• Для этой цели можно вставить в отверстия во фланце шестерни главной передачи пару болтов
• Удерживайте фланец, при помощи подходящего инструмента за эти болты, и одновременно, откручивайте гайку
• Берем двухлапчатый съемник, и производим с его помощью снятие фланца хвостовика со шлицев
• Если съемника у вас нет, попробуйте стащить фланец усилием рук

Двухлапчатым съемником стаскиваем фланец со шлицев

• Снимаем с хвостовика главной передачи шайбу и фланец вместе с грязеотражателем
• Плоской отверткой поддеваем сальник и извлекаем его из отверстия в корпусе редуктора

Снимаем шайбу с фланцем с хвостовика. Плоской отверткой поддеваем и извлекаем сальник

Обрабатываем при помощи пластичного смазочного материала (герметика) посадочную поверхность, затем рабочую кромку нашего нового сальника
Запрессовываем новый сальник, нанося по нему удары молотком через наставку нужного диаметра (фото ниже)
Важно при этом не допускать перекоса детали

Запрессовываем ударами молотка по оправке новый сальник

• Производим сборку всех снятых с хвостовика частей
• Само — контрящуюся гайку фланца хвостовика заменяем на новую
• Вывешиваем заднюю часть машины
• Выводим из зацепления шестерни дифференциала и полуось
• Фиксируем фланец хвостовика за те болты, которые вставлены в отверстия фланца
• Зажимаем гайку хвостовика с помощью динамометрического ключа с моментом затяжки 120 Н∙м
• Заменяем масло в редукторе(см.Когда нужна замена масла в редукторе)

Проверка редуктора заднего моста

Итак:

Проворачиваем фланец руками
Сопротивление при этом, должно быть равномерным и минимальным
Вращаться фланец должен без заеданий, заклиниваний и щелчков
При обнаружении указанных дефектов, редуктор моста необходимо срочно ремонтировать в специализированной мастерской
Важно так же убедиться в отсутствии либо наличии осевых люфтов подшипников хвостовика
Тут не допустим даже минимальный люфт
Обнаружив люфт, повышаем момент затяжки гайки крепления хвостовика на 20–30 Н∙м
И снова проверяем люфт и плавность проворачивания фланца
Важно помнить, что допустимый суммарный момент затяжки 225 Н∙м и не больше
При большем усилии появляется вероятность повреждения специальной распорной втулки
Когда люфт не удается устранить затяжкой фланца, обратитесь в автомастерскую для ремонта редуктора моста
Когда при дополнительной затяжке крепящей гайки момент не возрастает, а остается также менее необходимой нам величины (120 Н∙м), это значит что распорная втулка «просажена»
Ее необходимо менять, а для этого разбирать редуктор в специализированной автомастерской

Если вышеописанных проблем, требующих помощи профессионалов из автомастерской не обнаружено, замена сальника редуктора заднего моста завершена. Задние мосты ВАЗ имеют однотипную конструкцию, поэтому данная инструкция годится так же для ваз 2107 других моделей. Дополнительно рекомендуем вам посмотреть обучающее видео.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

• повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
• позволяет авто быстрее разгоняться на старте;
• автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

• несколько увеличивается расход топлива;
• при разгоне машина хуже управляется;
• дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Попытаюсь растолковать почему так .

При сборке и регулировке редутора, первоначально гайка хвостовика зятягивается с приличным усилием до 25 — 30 кг/м . Необходимо сжать распорную втулку подшипников хвостовика, чтобы создать преднатяг в пошипниках до определенного сопротивления началу проворачивания хвостовика . В дальнейшем такое усилие при затягивании гайки хвостовика не требуется, и даже недопустимо . По тому что можно деформировать (сжать) распорную втулку . И тогда полная разборка редуктора, замена распорной втулки, и полная регулировка .

По этому гайгу подтягиваем до усилия 4 — 6 кг/м (динамометрическим ключём) Гайку необходимо заменить на новую, так как на старой пластмассовое котровочное кольцо уже обжато и гайка непременно ослабнет снова .

Что может выть в заднем мосту Редуктор моста такая зараза, когда начинает выть, задумываешься что этому редуктору надо, как устранить вой который начинает резать слух при езде на машине. Мало мастеров что занимаются регулировкой редуктора, так как надо знать, чувствовать зазоры между планитаркой и коничкой, затяжку подшипников. Обычно вой начинается из-за плохого масла, износа конички и планитарки, или неправильной затяжки гайки на хвостовике конички, если гайку перетянуть, сильно стянуть конусные подшипники редуктор может заклинить, слабо затянуть будит подвывать редуктор, гайку затягивают так чтобы не было люфта и в тоже время легко прокручивался от руки редуктор.

Дам заводскую инструкцию регулировки редуктора, надеюсь, сможете сами в домашних условиях починить и отрегулировать редуктор моста. Почему после замены сальника редуктора ВАЗ 2107 на скорости от 100 до 110 воет мост? Значит перетянули или наоборот не дотянули гайку хвостовика, редуктор такой гад, что сразу начинает выть чуть что не так. Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-72. Смажьте трансмиссионными маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты.

Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстия в коробке, затем вставьте ось сателлитов. Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0 0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н. М (1,5кгс.

М). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайб наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробку дифференциала. Оправкой А. 70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников. Рис.

3-72. Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А. 70184 и приспособления А. 95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А. 70185, а для заднего А. 70171 (рис.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.
