Когда менять ремень

Основное назначение привода ГРМ – синхронизация действий валов, принимающих участие в работе двигательной системы – коленвала и распредвала. С помощью ремня передается крутящийся момент от коленвала распредвалам. Так отработанный газ выводится, а цилиндры снабжаются воздухом. С помощью ремня обеспечивается синхронная работа клапанов и поршней, поэтому во время движения они не сталкиваются.

Если ремню не оказывать должного внимания, то он обязательно порвется, и произойдет это раньше времени, регламентированного производителем. Считается, что ремень на Чери Фора подлежит замене после 60 000 км. Но это может произойти и гораздо раньше, если не производить диагностику.

Ремень ГРМ приводит в действие водяной насос, из-за чего он получает дополнительные нагрузки. Производить диагностические процедуры по отношению к ремню рекомендуется через каждые 25 000 км. А вот какие признаки говорят о том, что расходник пора заменить на новый:

При обнаружении одного из этих признаков стоит задуматься и заглянуть под капот, чтобы проверить состояние ременной передачи. В ходе визуального осмотра узла ГРМ можно самостоятельно обнаружить дефекты, говорящие о том, что привод пора заменить. Вот список данных дефектов:

Если на ремне были обнаружены масляные подтеки, это значит, что придется менять и сальники. Если это не будет сделано, то масло продолжит капать и на новый расходник, что очень быстро выведет его из строя, так как машинное масло сильно разъедает резину. Если вы решите, что будете производить замену своими силами, тогда приготовьте все необходимые инструменты, а именно:

Покупайте только оригинальные расходники, так как подделки выйдут из строя намного раньше, и получится, что вы зря потратите свои деньги.

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2021 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

• SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
• SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

• 484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
• 4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
• SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Замена ремня ГРМ

Для того, чтоб поменять ремень, нужно добраться до него. Для этого необходимо:

1. Снять опору двигателя, отсоединяя ее путем откручивания 4 болтов и 2-х гаек, которые крепят подушку.
2. После этого, снимаем пластмассовую защиту мотора а также и подкрылок с нужной стороны.

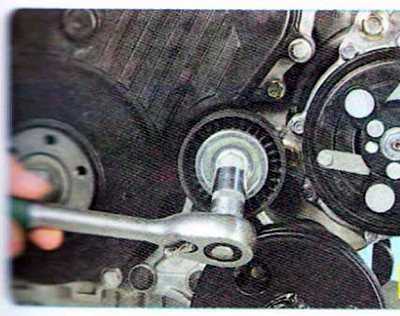

3. Теперь нам понадобится ключ на 16. Им снимается ролик.
4. Механизм натяжителя ремня тоже нужно демонтировать.

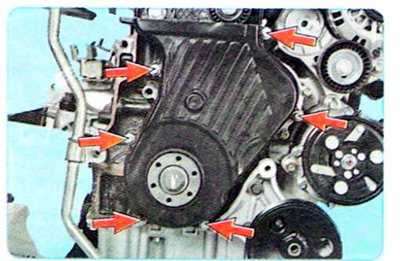

5. Под ним находим болт, который держит пластиковый кожух ГРМ и откручиваем его, снимая защиту.

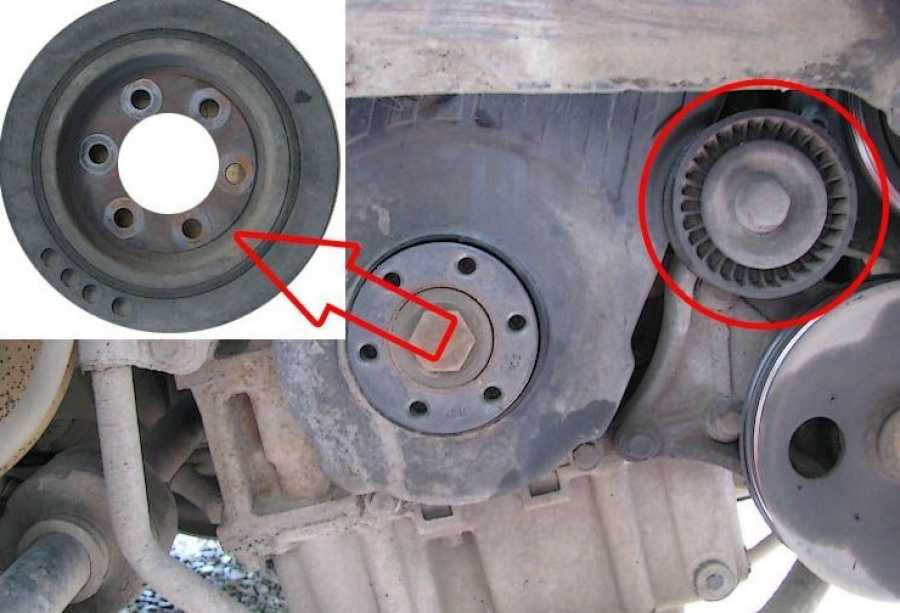

6. Далее последует снятие коленвала. Шкив коленвала нужно снять, как и обводной ролик, а вот центральный болт, который находится на нем, лучше не откручивать. Нижний и верхний кожухи тоже снимаем, открутив три болта, которые его держат.
7. Отсоединяем провода высокого напряжения и датчик детонации, выкручиваем свечи. Помехой для снятия клапанной крышки будет шланг отвода картерных газов, ее нужно также отсоединить от двигателя. Освободив клапанную крышку, снимаем и ее тоже.
8. На распределительных валах нужно обязательно выставить метки, которые должны совпасть при вращении валов. Зубцы на шкивах должны переместится до того момента, пока совпадут маленькие метки.
9. Существует альтернативный способ регулировки положения коленвала. Для этого нужно использовать четыре металлических стержня, которые устанавливают в свечные колодцы. При правильном положении вала двигателя, эти стержни станут строго ровно.
10. Теперь нам пригодится пластина, которая фиксирует распредвалы в горизонтальном положении.
11. После того, как валы надежно зафиксированы, ослабляем затяжку натяжного ролика.
12. Шестигранным ключом потихоньку откручиваем болт крепления ролика на кронштейне. Проворачиваем его внутреннюю часть до тех пор, пока не ослабится ремень ГРМ.
13. И только теперь его можно снять с автомобиля.

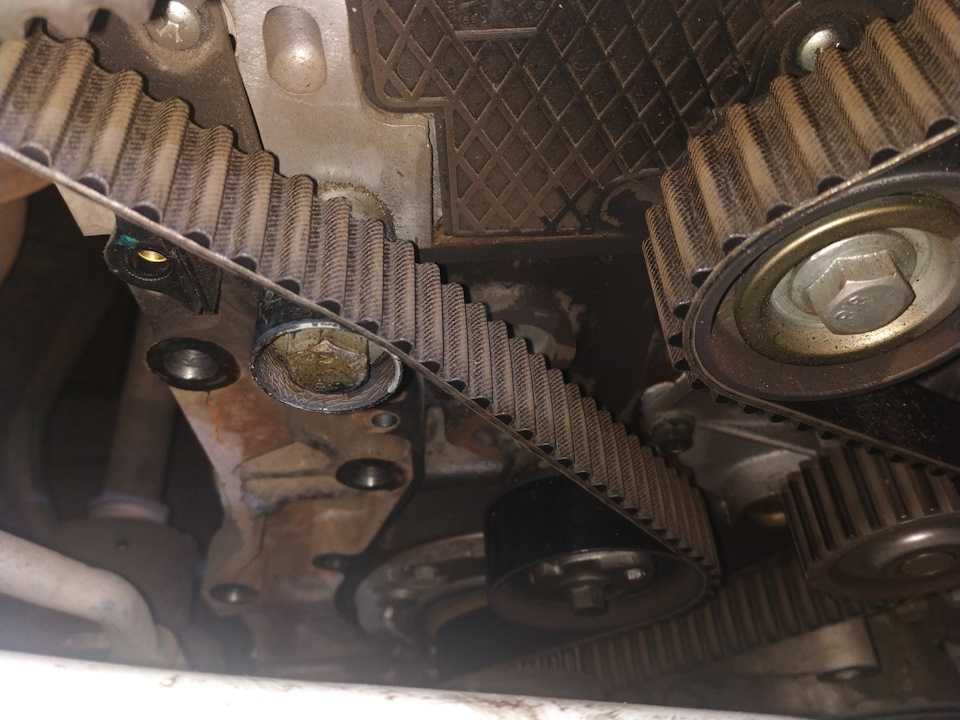

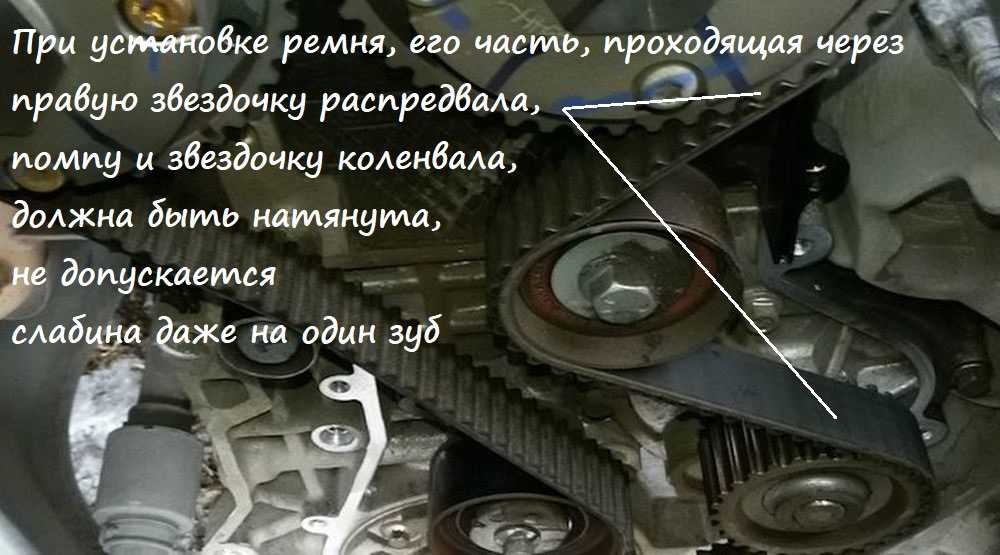

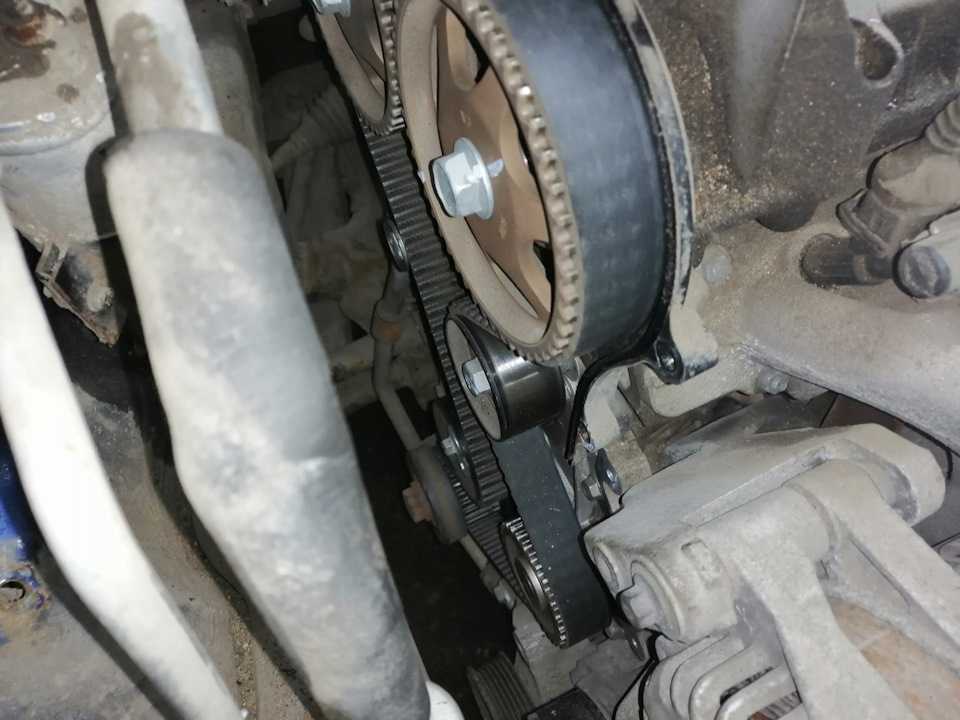

14. Одевать новый ремень нужно очень аккуратно, внимательно следя за тем, чтоб коленвал был в прежнем положении. Для того, чтоб правильно натянуть ремень и избежать его провисания, нужно отрегулировать степень натяжения, вращая внутреннюю часть натяжного ролика.
15. Проворачиваем ролик до того момента, пока не совпадут стрелочка и прорези. После этого закрепляем ролик.

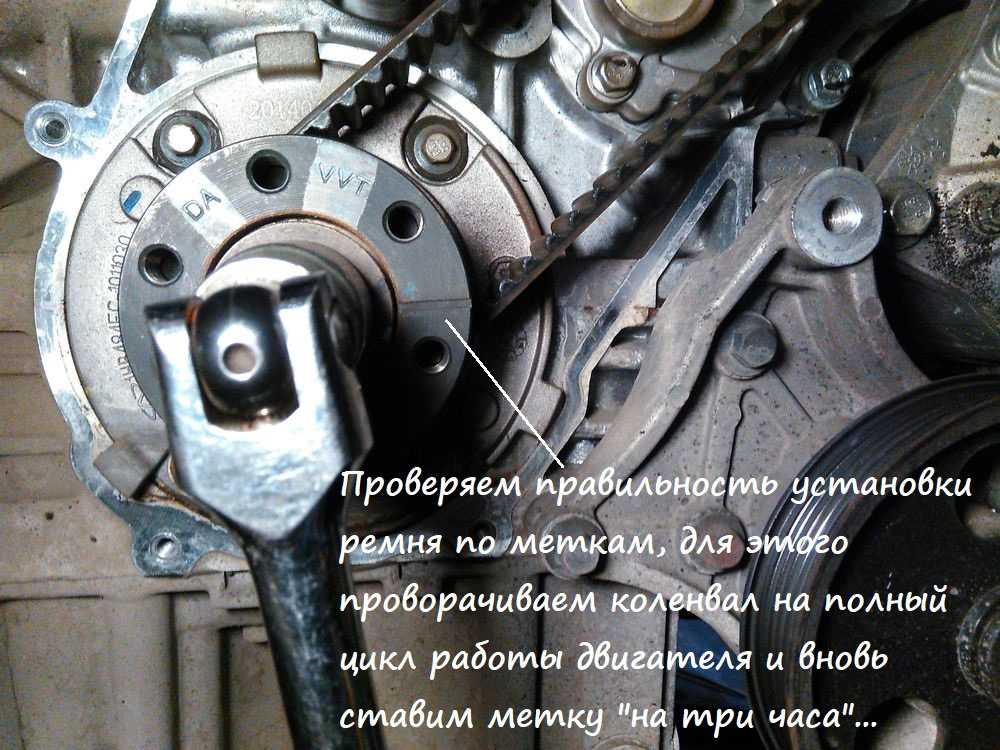

16. Правильность установки механизма газораспределения проверяем следующим образом: метки на шкивах распредвалов должны совпадать с коленвалом. Болты на шкивах верхних валов необходимо ослабить.
17. Чтобы фиксирующая пластина не согнулась лучше придержать ключом коленвал. Заглушку, которая находится в передней части мотора выкручиваем и проворачиваем потихоньку коленвал с помощью ключа.
18. Теперь нам пригодится штырь. С его помощью нужно застопорить нижний вал. При правильном положении штырь упрется, а наружу будет выглядывать только его кончик. Вал таким образом застопорится.
19. Ремень нужно одевать так, чтобы не сместился нижний коленвал. Он должен быть натянут, иначе провиснет между большими верхними шкивами до нижней точки.
20. Натяжение ремня выставляется вращением внутренней части натяжного ролика. Он вращается до тех пор, пока не совместятся прорези со стрелкой. После необходимо зафиксировать положение.
21. Теперь необходимо проверить правильность установки ремня ГРМ. Он стоит правильно, если: совпадают метки на верхних шкивах, нижний коленвал в сервисной точке. При отсутствии одного из пунктов повторить процедуру обязательно.
22. Теперь стопорной пластиной закрепились верхние валы, а сам ремень натянулся.
23. Далее необходимо ослабить два болта крепления зубчатых верхних шкивов. Для того, чтобы стопорная пластина не согнулась, нижний коленвал придерживайте ключом. Теперь ищем болт- заглушку в передней части двигателя, он находится правее и чуть выше площадки с номером, его нужно вывернуть.
24. Поворачивая ключом нижний коленвал, понадобится вставить фиксирующий болт, но можно и штырь, (со штырем работайте аккуратно, так как при неправильном положении коленвала, штырь может провалиться).
25. В том случае, если штырь установлен правильно, он упрется, а снаружи останется примерно 2-3 см. излишка, коленвал застопорится. Смотрим положение поршней, они должны быть выставлены ровно, пластина не деформирована и стоять на месте. Если всё верно, то можно затягивать болты и рисовать новую метку. Все используемые инструменты вытаскиваем и собираем все в обратном порядке. Для своего успокоения поверните колесо, и убедитесь, что нет стопоров, и поршни не упираются в клапаны.

• https://grmexpert.ru/po-markam/chery/cherri-tiggo/
• https://m.etlib.ru/blog/39-zamena-remnya-grm-na-chery-tiggo-s-dvigatelem-acteco-18
• https://grandrepairauto.ru/zamena-grm-chery-tiggo.html

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Процедура замены

Проведение такой операции не требует высокой квалификации от водителя, наличие специального оборудования или инструмента. Кроме приобретения новых запасных частей, водителю следует приготовить:

1. Набор гаечных ключей, рожковых, накидных.
2. Отвёртки со шлицевым, крестообразным лезвием.
3. Автомобильный домкрат.
4. Подставку под кузов.
5. Противооткатные башмаки.
6. Опору под силовой агрегат.
7. Стопоры коленвала, распредвала.

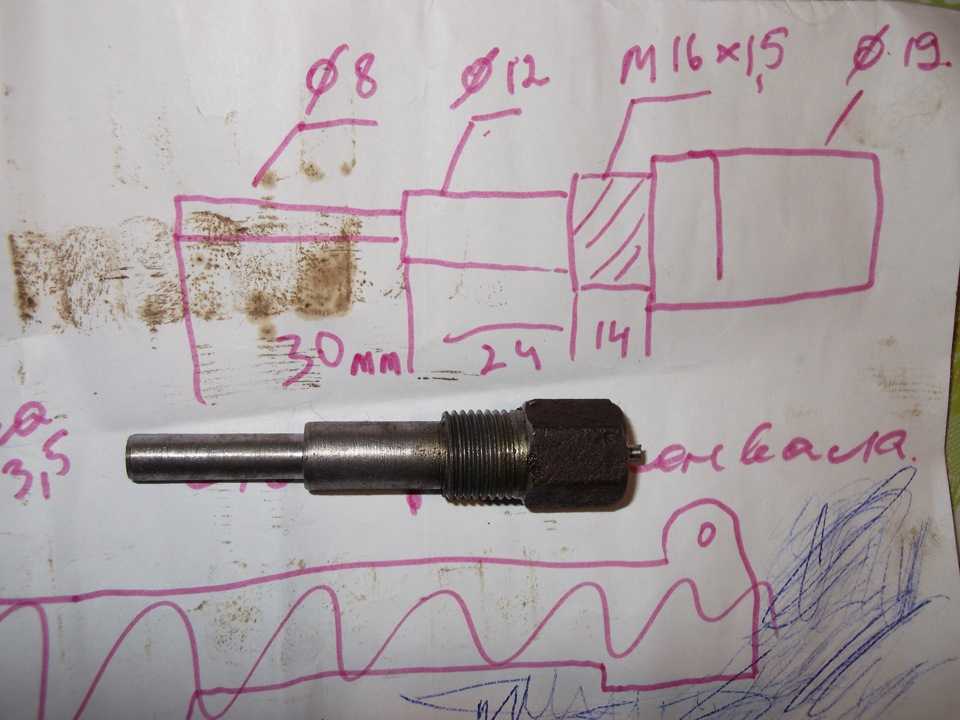

Размеры фиксатра коленвала

И также желательно наличие динамометрического ключа, чтобы правильно затянуть болты при сборке двигателя, опору для установки на неё мотора при замене ремня. Замена ремня ГРМ Чери Фора может быть выполнена примерно так:

• Открывают капот моторного отсека, отсоединяют клеммы аккумуляторной батареи, это позволит случайного повреждения электрооборудования машины.
• Работе будут мешать корпус воздушного фильтра, расширительный бачок, другие элементы навесного оборудования. Их демонтируют, расширительный бачок системы охлаждения полностью снимать не нужно, его просто отводят в сторону.
• Баллонным ключом срывают колёсные болты правого переднего колеса.
• Под задние колёса устанавливают противооткатные башмаки, после этого поднимают кузов автомобиля домкратом.
• Под машину устанавливают подставку, снимают правое переднее колесо.
• Снятию защитного кожуха ГРМ мешает ремень вспомогательных агрегатов машины, его снимают, предварительно ослабив натяжение. И также демонтируют ролики натяжной, обводной.
• После этого можно снять верхнюю крышку ГРМ, для этого шестигранником под номером 5 отворачивают пять болтов её крепления.

Болты верхней крышки

Следующим шагом будет отворачивание болтов подушки силового агрегата с правой стороны по ходу движения машины. Мотор через прокладку поддомкрачивают, головкой на 15 выворачивают три болта, вынимают их из лонжерона.

Крепление опоры двигателя

Далее накидным ключом на 22 удерживают шкив коленвала от возможного поворота, отворачивают 6 болтов его крепления, снимают шкив.

Снятие шкива коленвала

Теперь можно демонтировать нижнюю защитную крышку механизма ГРМ, достаточно выкрутить ключом на 10 шесть болтов.

Болты нижней крышки

• Подлежит снятию крышка клапанного механизма, перед этим отключают разъём от датчика распредвала.
• Чтобы произвести замену изношенного ремня, необходимо выставить установочные метки.
• Можно снимать зубчатый ремень, для этого ослабляют его натяжение. Выворачивают болты крепления натяжного, обводного роликов, снимают их с блока цилиндров.

Ослабление натяжного ролика

Снятие направляющего ролика

Снятие ремня

Сборку механизма привода ГРМ производят в обратном порядке. Перед этим проверяют установочные метки, на болты крепления роликов предварительно наносят фиксатор резьбовых соединений.

Регулировка натяжения подвижного механизма

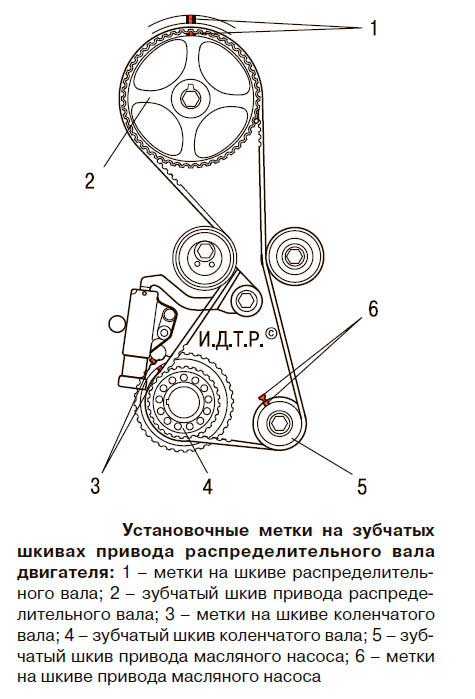

Установочные метки

Правильно выставить установочные метки, значит обеспечить эффективную работу силового агрегата, это выполняют таким образом:

• На шкиве коленвала резьбовое отверстие имеет прорезь, которую следует установить так, чтобы она была направлена на 15 часов. Для этого ключом поворачивают коленвал.
• Ключом на 22 отворачивают заглушку, которая находится в районе 4 цилиндра. На её место заворачивают стопор коленчатого вала, поворачивают коленвал до упора в стопор.

Фиксация коленвала

Распредвалы имеют вырезы, они должны быть направлены горизонтально. Если они находятся в таком положении, их фиксируют стопорной планкой.

Если ремень был оборван, распредвалы устанавливают в нужное положение поворотом ключа на 32, после этого они подлежат фиксации.

Функции ремня ГРМ

Ременная передача ГРМ

Рекомендуем: Расположение и схема блока предохранителей и реле на Опель Зафира

Кроме того, ремешок ГРМ является приводным ремнем для водяного насоса, что является дополнительной нагрузкой для него. От состояния ременной передачи зависит эффективность работы ГРМ и вспомогательного оборудования.

Необходимость замены ремешка ГРМ можно определить по следующим признакам:

• сбой в работе мотора;
• увеличенный расход топлива;
• падение мощности автомобиля;
• перегрев двигателя.

От состояния ременной передачи зависит эффективность работы газораспределительного механизма и вспомогательного оборудования. Чтобы избежать обрыва ремешка и капремонта двигателя, его нужно менять согласно регламенту через 50 тыс. км пробега.

Кроме этого, необходимо регулярно делать визуальный осмотр составляющих механизма газораспределения и менять их в случае обнаружения дефектов.

Ремешок подлежит замене, если выявлены следующие дефекты:

• износ как внутренней, так и внешней поверхности;
• дефекты, надрыв зубьев;
• трещины на внешней поверхности;
• истрепанные торцы;
• отслоение материала от основы;
• следы масла на поверхностях.

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

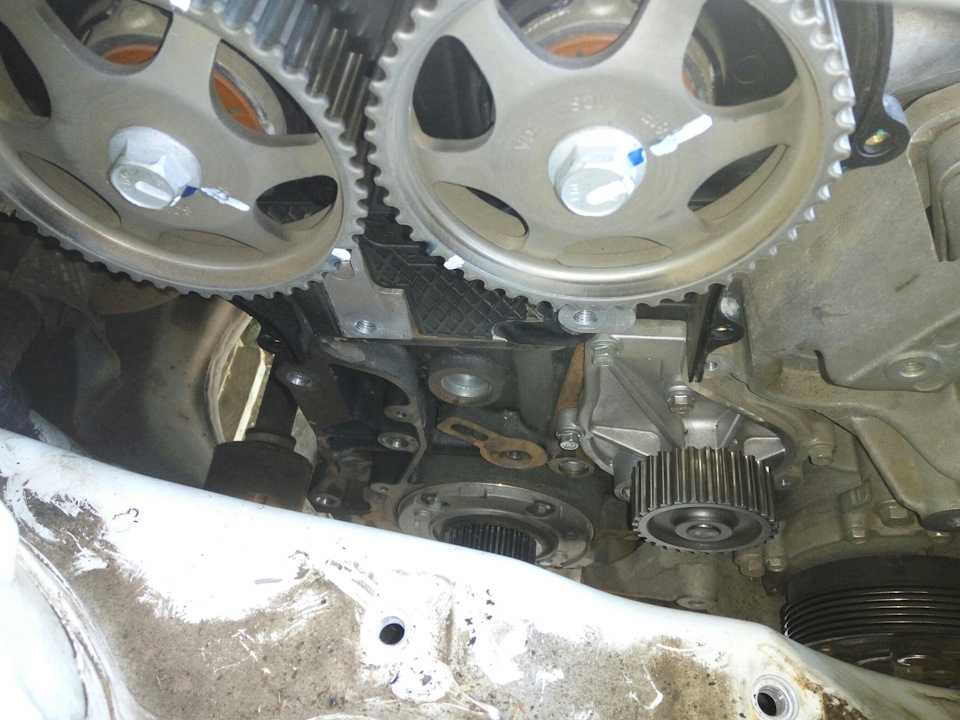

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Далее откручиваем шесть таких же болтиков на нижней крышке и снимаем ее.

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

Об автомобиле

Первое упоминание об этой машине появилось в 2005 году после проведения автомобильного салона в Шанхае. Ему был присвоен индекс А21, а в 2006 году машина пошла в серию как Chery А5. Для потребителей в России она известна как Фора. Сборка этой модели производится в Калининграде, за основу снова взяли Seat Toledo. Машина получила свой оригинальный внешний вид, который органично смотрится на дороге с другими автомобилями, представляющими мировые тренды автомобилестроения.

В качестве силового агрегата используют мотор, который помогала разрабатывать компания AVL из Австрии. Он имеет четыре цилиндра, 16 клапанов, изменяемые фазы газораспределения. В качестве топлива применяют бензин с октановым числом не менее 92. Рабочий объём двигателя равен 2 тыс. см 3 при мощности 130 л.с. Сегодня на дорогах появились машины с немного уменьшенным до 1600 см 3 рабочим объёмом. Мощность также снизилась до 109 л.с. Клапанный механизм мотора приводил в движение зубчатый ремень ГРМ.

Схема газораспределительного механизма

Гнёт ли клапана

Привод механизма ГРМ и гидравлические толкатели клапанного механизма нуждаются в особом внимании, обслуживании. Пренебрежение этим приводит к значительным поломкам силового агрегата этого автомобиля. При обрыве зубчатого ремня в приводе механизма ГРМ происходит встреча поршней с клапанами. Повреждаются не только клапана, но и поршня, шатуны. Ремонт мотора после таких повреждений потребует больших финансовых вложений. Чтобы этого избежать, необходимо контролировать состояние этого механизма при каждом техническом обслуживании автомобиля.

Такую операцию провести можно любому владельцу машины. Производитель транспортного средства рекомендует производить замену ремня при пробеге не более 60 тыс. км. Эта цифра может быть иной, зависит от условий эксплуатации машины, качества используемых расходных материалов, технического обслуживания. Известны случаи, когда обрывался приводной ремень при пробеге всего около 20 тыс. км, а это влекло за собой дополнительные затраты на капитальный ремонт двигателя.

Об автомобиле

Первое упоминание об этой машине появилось в 2005 году после проведения автомобильного салона в Шанхае. Ему был присвоен индекс А21, а в 2006 году машина пошла в серию как Chery А5. Для потребителей в России она известна как Фора. Сборка этой модели производится в Калининграде, за основу снова взяли Seat Toledo. Машина получила свой оригинальный внешний вид, который органично смотрится на дороге с другими автомобилями, представляющими мировые тренды автомобилестроения.

В качестве силового агрегата используют мотор, который помогала разрабатывать компания AVL из Австрии. Он имеет четыре цилиндра, 16 клапанов, изменяемые фазы газораспределения. В качестве топлива применяют бензин с октановым числом не менее 92. Рабочий объём двигателя равен 2 тыс. см 3 при мощности 130 л.с. Сегодня на дорогах появились машины с немного уменьшенным до 1600 см 3 рабочим объёмом. Мощность также снизилась до 109 л.с. Клапанный механизм мотора приводил в движение зубчатый ремень ГРМ.

Схема газораспределительного механизма

Гнёт ли клапана

Привод механизма ГРМ и гидравлические толкатели клапанного механизма нуждаются в особом внимании, обслуживании. Пренебрежение этим приводит к значительным поломкам силового агрегата этого автомобиля. При обрыве зубчатого ремня в приводе механизма ГРМ происходит встреча поршней с клапанами. Повреждаются не только клапана, но и поршня, шатуны. Ремонт мотора после таких повреждений потребует больших финансовых вложений. Чтобы этого избежать, необходимо контролировать состояние этого механизма при каждом техническом обслуживании автомобиля.

Такую операцию провести можно любому владельцу машины. Производитель транспортного средства рекомендует производить замену ремня при пробеге не более 60 тыс. км. Эта цифра может быть иной, зависит от условий эксплуатации машины, качества используемых расходных материалов, технического обслуживания. Известны случаи, когда обрывался приводной ремень при пробеге всего около 20 тыс. км, а это влекло за собой дополнительные затраты на капитальный ремонт двигателя.

Процедура замены

Эта операция не содержит больших проблем для водителя, который решил самостоятельно выполнить замену изношенных деталей в приводе ГРМ. Неудобства оказывает тесный моторный отсек машины, придётся как-то изловчиться, чтобы выполнить работу. До начала процедуры замены следует приготовить:

1. Новые расходные материалы привода ГРМ.
2. Набор инструмента, в том числе шестигранники.
3. Ветошь.
4. Блокиратор коленвала (код СН-20003).

Заменить изношенные запасные части можно в таком порядке:

• Открывают моторный отсек, ослабляют болты крепления гидроусилителя руля, выворачивают полностью регулировочный винт.
• Далее следует сдвинуть насос ГУР как можно ближе к блоку цилиндров, снять ремень.
• Те же действия выполняют с генераторной установкой, также снимают привод, ослабляем регулировочный болт.

Регулировочный болт над стартером

После этого открывается доступ к защитной крышке механизма ГРМ. Она фиксируется 5 болтами, которые следует вывернуть, крышку снимают.

Верхняя крышка грм

Специальным инструментом СН-20003 блокируют коленвал от проворачивания

Блокировка коленвала приспособлением

Следующим шагом будет снятие шкивов на коленвале мотора. Для этого головкой на «17» удерживают его от проворачивания, шесть болтов крепежа выворачивают.

Снятие шкива

После этого снимают 5 болтов крепления нижней защитной крышки привода механизма ГРМ, снимают крышку.

Нижняя крышка грм

А также демонтажу подлежат ролики, натяжной, обводной. Регулируйте натяжение ключем на 5 мм.

Регулировка натяжного ролика

Установочные метки

Производители автомобиля установочные метки в приводе механизма ГРМ не наносят, ремонтникам приходится отмечать их самостоятельно. Это можно сделать таким образом:

1. В первую очередь отмечают белой краской среднюю часть шкивов распредвалов в том месте, где зубья обоих шкивов располагаются рядом. Далее отмечают в верхней части метками как ремень на каждом шкиве, так и зубья напротив меток. Такая же процедура выполняется на шкиве коленвала. Метку ставят на шкив и блок, вторую на ремень.
2. Снимают изношенную деталь вместе с роликами.
3. Далее совмещают изношенный ремень с новой запасной частью, переносят все метки на новое изделие.
4. Новый привод ставят по меткам на ремне, шкивах распредвалов, коленвала. Обходят ролики, помпу, натягивают привод. О правильности натяжения будет свидетельствовать совпадение меток натяжного ролика.

После затягивания крепёжного болта натяжного ролика проворачивают коленвал двигателя на два оборота, если метки совпадают, можно продолжать собирать всё в обратном порядке.

Сроки замены

Производители Чери Индис рекомендуют проводить замену зубчатого ремня в приводе механизма ГРМ при пробеге не более 50 тыс. км. Бо́льшая часть владельцев эту операцию проводит несколько раньше, при пробеге 40 тыс. км, этому есть причины. Чаще всего страдает качество запасных частей для комплектации силовых агрегатов. И также ускоренному износу ремня способствует плохое состояние силового агрегата.

Наибольший вред материалу ремня приносят технические жидкости, которые могут попасть в зону работы ремня. Если замечены протечки этих жидкостей, их немедленно устраняют. При большом пробеге мотора происходит износ зубьев шкивов, которые также ускоряют износ привода. При каждом техническом обслуживании следует внимательно проверять состояние деталей привода, при необходимости производить замену изношенных запасных частей.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Процедура замены

Замена ремня ГРМ Чери Кимо процедура обязательная, так как выход его из строя может вызвать дополнительные финансовые и материальные расходы. Обрыв ремня в приводе механизма ГРМ приводит к повреждениям клапанов, в некоторых случаях поршней, шатунов. Бо́льшая часть владельцев этой модели доверяет проведение процедуры замены специализированным центрам, но некоторые водители делают это самостоятельно.

Схема ГРМ

Если имеется опыт обслуживания или ремонта машины, можно приступать к работе.

Кроме приобретения новых запасных частей следует приготовить:

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки с крестообразным и шлицевым лезвиями.
3. Автомобильный домкрат.
4. Подставку под машину.
5. Противооткатные башмаки.
6. Болт для фиксации коленвала.
7. Обрезок толстой доски для упора в поддон двигателя.
8. Шестигранник на 6.

Замену ремня можно выполнить в гараже на смотровой яме, использовать подъёмник, ровную площадку. Машину следует установить на месте проведения работы, затянуть ручной тормоз. Отпустить колёсные болты на правом переднем колесе. Следующим этапом нужно поднять переднюю правую часть машины домкратом, перед этим под задние колёса устанавливают противооткатные башмаки. Кузов опускают на подставку, правое переднее колесо снимают с машины. После этого порядок работы будет примерно таким:

• Работе будет мешать правая фара, её нужно демонтировать.
• А также выворачивают болты крепления бачка ГУР, его не снимают, а отводят в то место, где была фара.
• Далее следует ослабить натяжение ремня генератора, снять его приводной ремень.
• Под стартером вывинчивают пробку, которая закрывает место фиксации коленвала. В это отверстие заворачивают болт его фиксации, если его нет, можно использовать бородок диаметром 6 мм. Коленвал прокручивают накидным ключом до тех пор, пока он не упрётся в стопор.

Блокировка коленвала

• Далее необходимо снять шкив коленвала. Для этого отворачивают болты его крепления, демонтируют шкив.
• Приводной ремень закрыт кожухом из пластика, его демонтируют. Специалисты рекомендуют снимать правую подушку мотора, перед этим между защитой двигателя и его поддоном устанавливают деревянную доску.
• Выворачивают болты крепления защитных крышек привода механизма ГРМ, снимают их.

Болты верхней крышки грм

Болты нижней крышки

• Вынув стопор коленвала, устанавливают установочные метки распредвалов, коленвала.
• Чтобы снять зубчатый ремень, следует ослабить его натяжение. Для этого ослабляют крепёж натяжного устройства, отжимают его, снимают ремень.

Регулировка натяжения

• После этого демонтируют с блока цилиндров натяжной и обводной ролик. Внимательно следите за тем, чтобы коленчатый вал не провернулся.
• Перед тем как установить новые запасные части, нужно приготовить скобу фиксации шкивов распредвалов. Для этого подойдёт полоска металла толщиной примерно 1,5 мм, шириной около 10 мм. Полоску выгибают в виде широкой буквы «П». Устанавливают новые ролики на свои места. Выступ для стопорения натяжного устройства должен стать в паз на блоке цилиндров. Крепёж заворачивают, но не затягивают. Теперь шкив распредвала смещают на один зуб, фиксируют в таком положении скобой. Для этого понадобиться два ключа на 18.

После натяжения ремня метки станут на своё место. Новый зубчатый ремень одевают на шкив коленвала, затем на шкив насоса охлаждающей жидкости, обводной ролик, шкивы распредвалов. Натяжение в приводе механизма ГРМ контролируют по совпадению меток на шкивах распредвалов, осле этого затягивают винты крепления роликов. Поворачивают шкив коленчатого вала на два оборота, контролируют положение установочных меток. Если с этим всё в порядке, можно ставить на свои места все снятые ранее агрегаты.

Когда нужно менять ремень ГРМ

По рекомендации завода-изготовителя замена ремня ГРМ на Chery Tiggo выполняется с периодичностью раз в 40 000 км или через каждые четыре года эксплуатации.

Кроме того, в процессе облуживания авто необходимо следить за его состоянием и менять его при выявлении следующих проблем:

1. Появление следов масла на поверхности.
2. Повреждение внутренней части изделия — износ, трещины, надрезы, складки и другие визуальные повреждения.
3. Нарушение целостности на внешней поверхности (складки, трещины и т. д.).
4. Значительное ослабление натяжения.
5. Появление нехарактерных звуков из двигательного отсека и области вращения шкива ГРМ.
6. Выделение отдельных нитей из общей структуры изделия, расслоение на торцевых частях.

Появление следов масла на поверхности — один из главных признаков, свидетельствующих о необходимости замены. Если ничего не предпринимать, смазка быстро разъедает поверхность, что может привести к разрыву ремня ГРМ во время движения. Читайте гнет ли клапана на Чери Тигго.

Сама течь часто вызвана нарушением целостности сальников распредвала или коленвала. Такие дефекты необходимо устранять незамедлительно.

Какой ремень ГРМ и другие детали поставить на Джаги

Для Чери Джаги с двигателем 1,3 16 клапанов 473F при замене ремня ГРМ понадобятся дополнительно ряд деталей. Причем выбирать нужно только самых лучших производителей так как неоднократно было замечено, что если ставить оригинальный китайский или Гейтс с логотипом Чери, то он положенного срока не отхаживает. Как результат — погнутые клапана. Поэтому чаще покупают Контитеч либо Дайко.

Ремень ГРМ

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	473H-1007073	2781
Аналоги
Dayco	94589	870
Contitech	CT 880	950
Gates	5423 XS	1095

Натяжной ролик ремня ГРМ

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	473H-1007060	850
Аналоги
Ashika	45-00-015	936
Japan Parts	BE-015	982

Обводной ролик ремня ГРМ

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	481H-1007070	600
Аналоги
Gates	T42142	673
Optimal	0-N1683	885

Насос охлаждающей жидкости (помпа)

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	473H-1307010	1071
Аналоги
Kimiko	473H-1307010-KM	1210
GNS	YH-CY109	1244

Ремень генератора

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	S12-3701315	105
Аналоги
Dayco	4PK685	217
Contitech	4PK 685	356

Ремень ГУРа и кондиционера

Производитель	Артикул	Средняя цена, руб.
Оригинал
Chery	S12-8104051	104
Аналоги
Dayco	4PK1000	242
Contitech	4PK 1000	457

Поскольку при замене помпы нужно частично или полностью сливать охлаждающую жидкость, то кроме вышеперечисленных деталей, понадобится свежий антифриз, рекомендуется заливать класса G12. Объём системы охлаждения 6,5 литра.

Инструменты необходимые для проведения работы

• Домкрат или подъемник;
• Домкрат или подпорка под двигатель;
• Колесный ключ или головка с воротком на 17мм;
• Отвертка “-“;
• Ключи на 10мм, 13мм, 15мм и 24мм;
• Шестигранник на 5мм и 6мм;
• Емкость для охлаждающей жидкости;
• Герметик REINZOSIL +300 Victor Reinz;
• Корректор канцелярский.

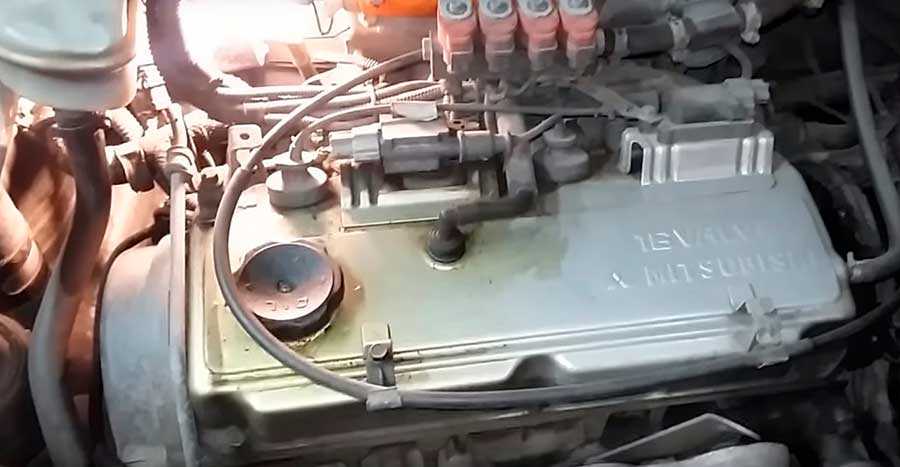

Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен.
Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.

Отбросьте разъем датчика положения коленвала.
Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.

Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.

Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто.
Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод.
Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.

После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.

Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.

Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).

Выставьте ремень ГРМ с помощью меток

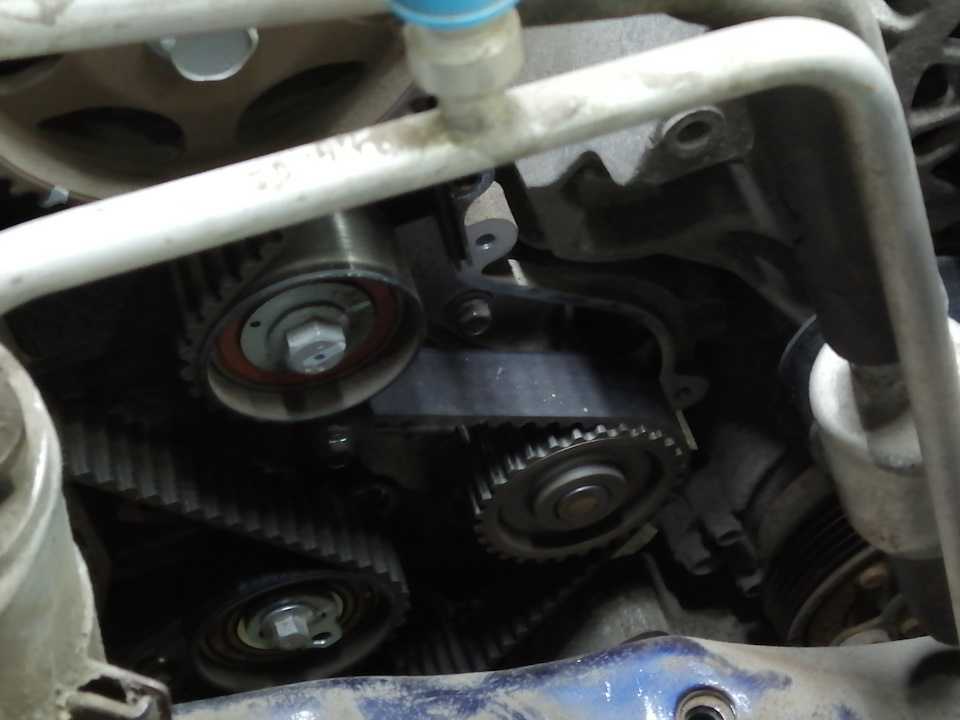

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже).

Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов.
Демонтируйте все ремешки и ролики.

Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.

Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?
