Опель Зафира б предохранители и реле

Opel Zafira B (опель зафира б) производилась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. Она известна так же под названием Zafira Family. В данной статье вы найдёте места расположения всех электронных блоков управления, подробное описание блоков предохранителей и реле Опель Зафира б, со схемами и фотографиями. Отдельно отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Общее расположение блоков

Общая схема расположения электронных блоков управления

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Описание

p, blockquote 6,0,0,0,0 —>

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение предохранителей

Назначение реле

• К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
• К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
• К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
• К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
• К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
• К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
• К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
• К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
• К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
• К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
• К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
• К9 (K1_X125) Стартер (FE18, K3_X125)
• К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
• К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
• К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
• К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
• К13 (K10_X125) Топливный насос (FE24)
• К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

p, blockquote 16,0,0,0,0 —>

Блок в багажном отделении

Расположен за левой обшивкой салона.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Вариант 1

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Обозначение

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

Вариант 2

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка схемы

p, blockquote 25,0,0,0,0 —>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Дополнительная информация

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

А если у Вас остались вопросы или хотите помочь дополнить материал, пишите всё в комментарии.

• Мицубиси аутлендер горит восклицательный знак



• Камри 40 горит чек и скользкая дорога



• Не горят стоп сигналы фольксваген гольф 4



• Как снять фару марк 2 90



• Как снять фару лифан солано

Особенности проведения работ

На самом деле процесс замены на всех нижеописанных вариантах очень прост, если вы имеете хоть какой-то опыт работы, но даже если вы решили сделать это впервые, то все получится так, как нужно, просто времени вы можете затратить немного больше.

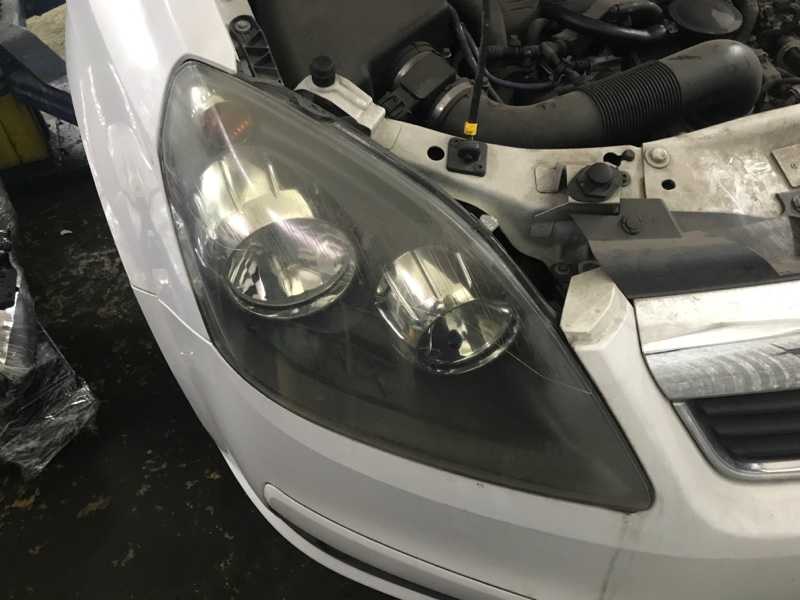

Зафира

Процесс организовывается следующим образом:

• В первую очередь проводится подготовка так, как описано выше , далее вы можете снять мешающие элементы или открутить крепеж и сдвинуть их в сторону.
• В задней части корпуса вы увидите резиновую заглушку , в верхней ее части есть язычок, потянув за который вы снимете крышку и откроете доступ к внутреннему пространству фары.

• Внимательно осмотрите, как располагаются элементы и запомните положение каждой составляющей, это упростит вам сборку в дальнейшем , так как часто проблемы возникают именно при установке нового узла.
• Далее необходимо провернуть цоколь против часовой стрелки , и лампа беспрепятственно извлекается из своего посадочного места.

Новая лампа ближнего света на Опель Зафира Б ставится так : вставляете элемент под тем же углом, что вынимали старый, после чего по часовой стрелке делаете четверть оборота до полной фиксации.

Некоторые автовладельцы дорабатывают систему так, чтобы при включении зажигания загорался ближний свет без габаритов, это актуально для машин без ходовых огней. В других наших обзорах на сайте есть информация, как дополнительно поставить реле ближнего света на Опель Вектра Б, эта схема подойдет и для Зафиры.

Антара

Замена лампы ближнего света на Опель Антара несколько сложнее, чем в вышеописанном случае, тем не менее, работы также нельзя назвать сложными и трудоемкими, просто добавляется несколько дополнительных действий:

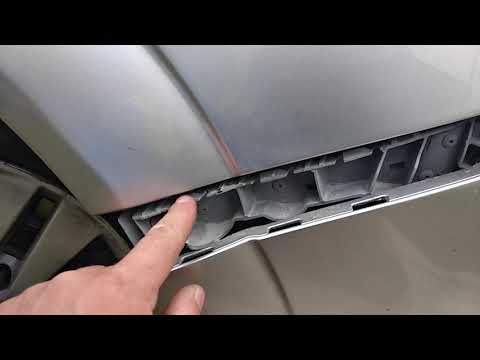

• В первую очередь необходимо снять пластиковый кожух , он крепится под капотом посредством зажимов разного размера, они отщелкиваются достаточно легко, нужна лишь отвертка.

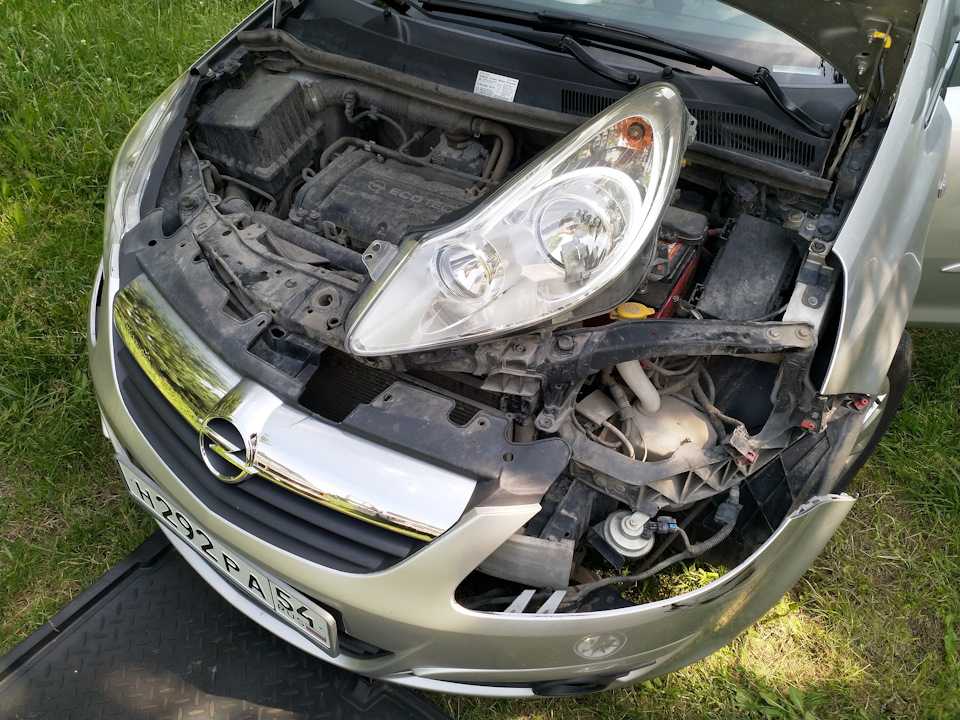

• После снятия облицовки можно приступать к откручиванию фары , два болта расположены сверху, а один сбоку, его видно, когда демонтирован пластик.
• В районе крыла фару держит направляющая, именно с нее и нужно стянуть корпус , это делается резким, но не очень сильным движением, на фото этот элемент хорошо виден благодаря желтой втулке.

• Затем нужно отсоединить разъем и полностью снять фару , теперь ничего не мешает, и лампа ближнего света на Опель Антара устанавливается за считанные минуты.
• Сборка происходит в обратном порядке .

Инсигния

Лампа ближнего света на Опель Инсигния снимается с некоторыми особенностями, именно их мы и рассмотрим:

• В первую очередь снимается заглушка, проворачиваясь против часовой стрелки , на фото это самая большая крышка, именно под ней лампа.

Настоятельно не рекомендуем вносить изменения в штатную конструкцию, менять лампы, разъем и т.д. Например, патрон на ближний свет H7 на Опель Комбо никак не подойдет, так как там лампа с двумя спиралями, аналогично и с другими моделями, если на них стоит раздельный свет, то объединить его не получится. (См. также статью Установка противотуманных фар на Шевроле Лачетти: особенности.)

Что следует знать о данном виде работ

Чтобы не повторять общие рекомендации в каждой главе, мы расскажем их заранее:

Подготовка	Всегда производится одна и та же последовательность действий – автомобиль устанавливается на ровную поверхность, выключается зажигание, открывается и фиксируется капот, после чего необходимо снять клемму с аккумулятора, некоторые не делают это, но лучше выполнять все, как положено, тогда вы гарантированно избежите неприятностей
Изучение информации	Если у вас есть под рукой инструкция по эксплуатации, то вы сможете узнать из нее массу полезной информации: тип ламп, которые используются в заводской комплектации, схему проведения работ. В некоторых мануалах все расписано очень понятно, в других менее понятно, но в целом общее понятие из них можно почерпнуть
Приобретение качественных запчастей	Никогда не приобретайте низкокачественные лампочки, предохранители, реле и любые другие элементы, не стоит пытаться сэкономить, так как в итоге вы все равно переплатите, ведь срок службы бюджетных решений значительно меньше. Кроме того, в продаже встречаются изделия, которые могут нанести вред системе и стать причиной возникновения крупных неисправностей
Аккуратность	Самое главное – никогда не касайтесь стеклянной части ламп пальцами, так как из-за этого па поверхности впоследствии появятся потемнения и изделие будет служить намного меньше. Не стоит с силой выдирать разъемы и крышки, старайтесь аккуратно расшевелить их, так как пластиковые узлы можно сломать
