Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

1. Двигатель должен быть прогрет до 80-90 градусов;
2. Подача топлива должна быть обязательно отключена;
3. Все без исключения свечи должны быть выкручены;
4. Стартер должен быть абсолютно исправным;
5. Аккумулятор необходимо полностью зарядить;

• В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
• Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
• В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
• Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
• После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
• С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.
• Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

• Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.

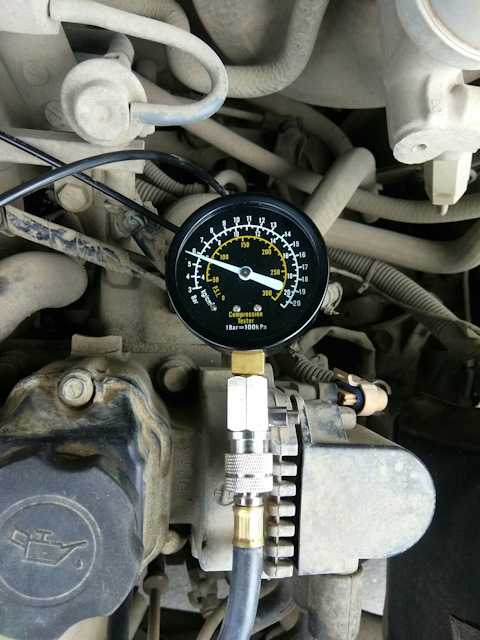

• Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
• Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
• При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление  приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

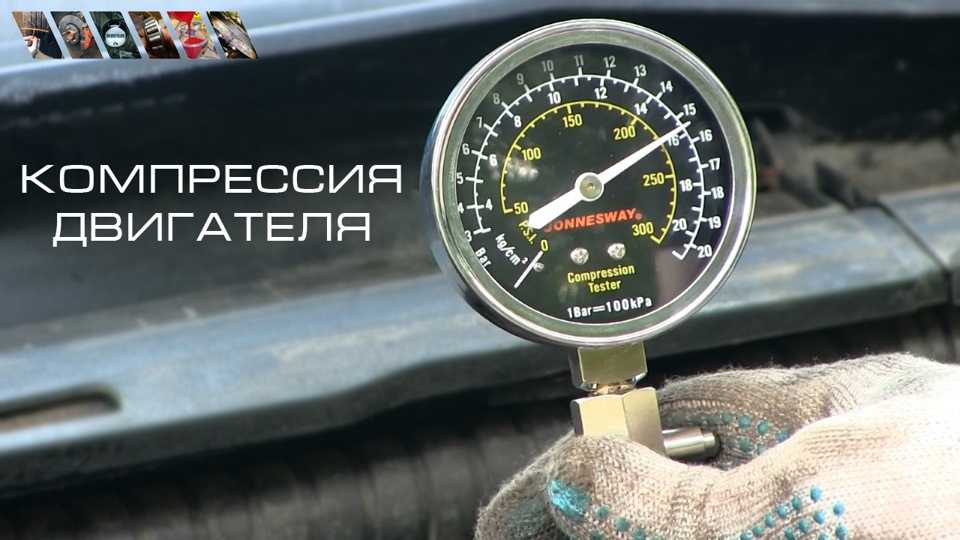

Что такое компрессия

Когда поршень движется вверх, то сжимает заполнившую камеру топливовоздушную смесь. Чтобы сгорание топлива могло быть максимально эффективным, необходимо обеспечить достаточное давление в цилиндрах (это и есть компрессия). Ведь чем выше давление в начале рабочего такта, тем сильней выхлопные газы давят на поршень, заставляя его проворачивать коленчатый вал. Если компрессия мотора недостаточна, то происходит следующее:

• топливо сгорает неэффективно, из-за чего падает мощность двигателя;
• выхлопные газы прорываются в картер двигателя, что приводит к окислению масла;
• прорывающиеся сквозь прокладку, поршневые кольца или клапаны горящие газы, повреждают их поверхность и еще сильней снижают давление.

Вращающийся шатун толкает поршень вверх. Закрытые клапаны, прокладка ГБЦ и поршневые кольца предотвращают утечку газов из камеры сгорания, из-за чего давление возрастает. Когда поршень почти достиг верхней мертвой точки (ВМТ), топливовоздушная смесь воспламеняется. В результате этого давление в камере сгорания резко возрастает и начинает искать выход – через поршень, шатун и коленчатый вал. Таким образом, давление в камере сгорания превращается во вращение коленчатого вала. От компрессии зависит, сколько продуктов сгорания будут толкать поршень, а сколько уйдет в системы охлаждения или смазки, чтобы портить двигатель.

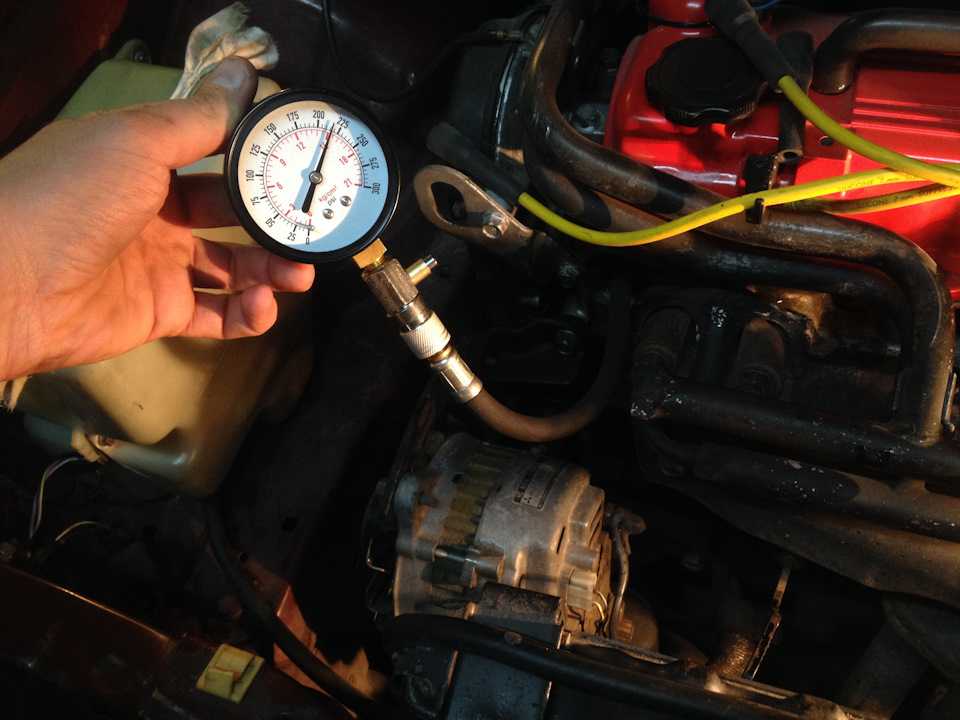

Как измеряют компрессию

Чтобы провести замер, вам понадобятся помощник и прибор, который называют компрессометром. Этот прибор выпускают в различных модификациях. Но действует прибор по одному принципу – измеряет давление в камере сгорания. Измерение компрессии проводят только на холодном двигателе. Выкрутите свечи зажигания из бензинового мотора или накаливания из дизельного двигателя и вставьте (вкрутите) в первый цилиндр компрессометр.

Попросите помощника быть рядом, чтобы по вашей команде включить зажигание и крутить стартер. Время измерения 2–3 секунды. Посмотрите, сколько показал прибор и сравните это с необходимым значением. Затем эту же операцию повторите на других цилиндрах. Разница во время измерения компрессии на холодном и горячем моторе достигает 2–5 атмосфер.

От чего зависит компрессия

Цилиндр во время тактов сжатия/сгорания представляет собой замкнутую систему, состоящую из:

• поршня;
• поршневых колец;
• стенок цилиндра;
• прокладки головки блока цилиндров (ГБЦ);
• клапанов.

Повреждение любого из элементов, образующих эту замкнутую систему, приводит к снижению давления. Если поршень треснул, прогорел или получил другие повреждения, то выхлопные газы будут утекать, что негативно скажется на мощности и ресурсе мотора.

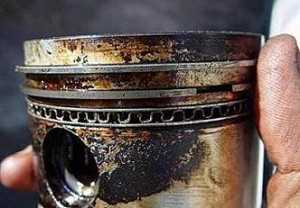

Износ колец происходит из-за трения о стенки камер сгорания.Превышение температуры двигателя приводит к увеличению размера колец, когда их замок перестает справляться со своими обязанностями, они оставляют царапины на цилиндрах, уничтожая хонинговку. Неправильный состав топливовоздушной смеси, нарушение в работе систем зажигания или выпрыска топлива приводят к тому, что кольца покрывает слоем недогоревших смол, из-за чего они теряют подвижность и замок перестает работать. Кольцо застывает в максимальном размере, ведь замок забит смолой, поэтому не может уменьшиться. Во время пуска в холодном двигателе трение между кольцом и стенками цилиндра слишком велико, что приводит к их повреждению.

Образование нагара и лаковых отложений

Неоптимальный состав топливовоздушной смеси, ошибочно выставленный угол опережения зажигания или впрыска топлива и неправильные фазы газораспределения приводят к тому, что топливовоздушная смесь горит во время прохода через клапаны. Из-за этого притертая поверхность клапанов обгорает, теряет герметичность, что приводит к снижению давления, а затем к дальнейшему увеличению повреждений. При перегреве, долгой езде на малых оборотах и высших передачах, во время резкого старта или долгой работы мотора в режиме мощности, близкой к максимальной, возрастает вероятность прогорания или пробоя прокладки ГБЦ. Если повреждение прокладки соединило цилиндр и масляный или охлаждающий канал, то раскаленные газы попадают в соответствующую систему, резко снижают ресурс антифриза или масла, а охлаждающая жидкость и масло ухудшают сгорание топлива в цилиндрах.

Компрессия и диагностика двигателя

Проверка компрессии двигателя, а также некоторые косвенные признаки позволяют с высокой точностью определить не только повреждение мотора, но и определить, какая причина к этому привела. Замер должен быть произведен на холодном двигателе, для чего потребуется прибор под названием «компрессометр». Этот прибор продают в любом автомагазине.

Если замер показал разницу компрессии в цилиндрах свыше 0,5 атмосферы, требуется замена колец. Если замер показал снижение компрессии во всех цилиндрах на 0,5 атмосферы еще и на фоне падения мощности двигателя, увеличения расхода топлива или сизого дыма из трубы, то проблема в кольцах и маслосъемных колпачках. Если замер показал, что давление заметно ниже, чем должно быть (разница больше 3 атмосфер), а из выхлопной трубы идет сизый или белый дым, то сигнализация о пробитой прокладке ГБЦ.

Если замер показал нормальную компрессию, а из выхлопной трубы идет темный (от едва заметного сизого до густого черного) дым, а также снижена мощность мотора или вырос расход топлива, проблема в неправильной работе свечей, форсунок или карбюратора. Если при этом падает уровень масла – проблема в повреждении маслосъемных колец или колпачков. Если вы знаете, какая причина привела к снижению компрессии, то сможете обойтись небольшим ремонтом. Если по результатам измерения компрессия во всех цилиндрах одинаковая и ниже, чем должна быть, добавьте в цилиндры 10–15 мл моторного масла. Повышение компрессии говорит о необходимости замены колец.

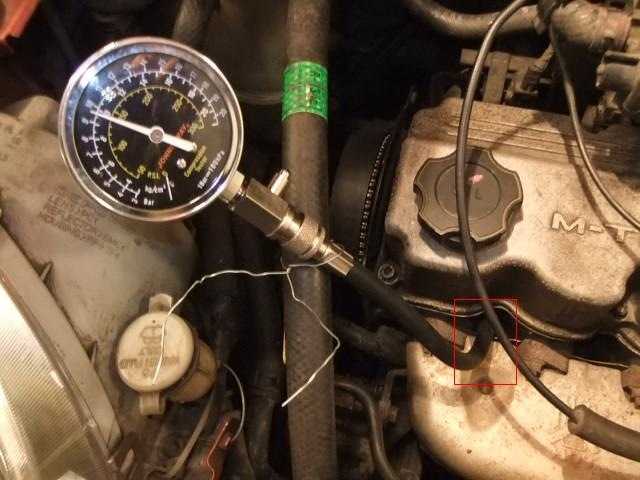

Проверка компрессии в цилиндрах Daewoo Lanos

Так выглядит компрессометр, использованный для иллюстрирования данной книги. Существуют варианты компрессометров, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важным условием правильности показаний при проверке компрессии является исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Остановите двигатель, снимите наконечники проводов со свечей зажигания и выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

3. Отсоедините колодку жгута низковольтных проводов от катушки зажигания, отключив тем самым систему зажигания.

Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенной катушке зажигания может привести к пробою ее высоковольтной цепи.

4. Отключите топливный насос, вынув предохранитель №11…

5. …или реле топливного насоса в монтажном блоке (см. «Монтажные блоки»).

6. Вверните в свечное отверстие проверяемого цилиндра компрессометр.

7. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

8. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

9. Записав показания компрессометра…

10. …установите его стрелку на ноль, нажав на клапан выпуска воздуха.

У компрессометров иной конструкции показания могут сбрасываться другими способами в соответствии с инструкцией к прибору.

11. Повторите операции пп. 6–10 для остальных цилиндров. Давление должно быть не ниже 1,0 МПа и не должно отличаться в разных цилиндрах более чем на 0,1 МПа. Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

12. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 мл чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если же компрессия осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

Видео про «Проверка компрессии в цилиндрах» для Daewoo Lanos

https://youtube.com/watch?v=2mc5Enuta6E

Что такое компрессия?

Техническое состояние авто — это очень важная составляющая. Помимо того, что во всех системах транспортного средства всегда должны находиться только качественные расходные материалы, время от времени необходимо осуществлять диагностику авто. К примеру, определить исправность двигателя вполне можно по давлению в камере сгорания. Какой должен быть показатель компрессии в цилиндрах ДВС — этот вопрос актуален для многих автомобилистов. Можно с уверенностью сказать, если этот показатель разный в цилиндрах, то с двигателем что-то не так.

Так выглядит роторный двигатель в разобранном виде

Дословно перевод компрессии на наш язык означает «сжатие». Как известно, мотор будет работать на полную силу, если в нем нет утечек расходных материалов. Компрессия представляет собой показатель давления в камере сгорания, которое появляется в высшей точке такта сжатия.

Замер компрессии можно осуществить несколькими способами, а измеряется это давление в:

• паскалях (Па);
• килограммах на сантиметр (кг/см);
• атмосферах (ат).

Наиболее оптимальный показатель компрессии в прогретом (но не холодном) двигателе определяется при помощи технических параметров, которые указаны автомобильным производителем. Когда мотор функционирует в полную мощность, то при перемещении поршня вниз в цилиндры будет попадать необходимое количество воздуха. Когда поршень начинает перемещаться в обратную сторону, в камеру сгорания попадает топливо, в результате чего при появлении искры горючая смесь начинает детонировать.

При детонировании смесь должна сгорать без остатка. В это время в системе начинают выделяться отработанные газы. Следует учесть, что их количество должно быть минимальным. Если с компрессией что-то не в порядке, то со временем поршни начнут залипать, соответственно, показатель давления будет другим.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

• двигатель завелся, после прогрева работает ровно на холостом ходу, но при движении ощущается потеря мощности;
• провалы при разгоне и увеличился расход топлива;
• работает с пропусками воспламенения — «троит».

Что делать, если выявлены вышеперечисленные признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

• высокая — больше 15;
• низкая — меньше 12;
• нет — 0.

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.

Причина завышенной компрессии

Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:

1	Перегрев двc
2	Низкокачественное масло
3	Не соответствующее масла
4	Присадки
5	Некорректная установка меток газораспределения
6	Несвоевременная замена маслосъемных сальников клапанов

Причина низкой компрессии

Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.

Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.

В таблице приведены основные причины:

1	Перегрев
2	Тепловой зазор клапанов ниже допустимого уровня
3	Прогар или трещина на тарелке клапанов
4	Износ направляющих клапанов
5	Износ компрессионных колец поршня
6	Прогар прокладки головки блока цилиндров
7	Негерметичность пары седло-клапан

Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.

Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.

Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.

При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.

Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Компрессия и степень сжатия

Нормальная компрессия двигателя зависит от степени сжатия. Ее определяют по формуле – степень сжатия умноженная на 1,3. То есть для моторов со степенью сжатия 8–9 компрессия должна быть не меньше 11 атмосфер (от 10,4 до 11,7). Для моторов со степенью сжатия 10 и выше, нормальная компрессия должна быть не ниже 13 атмосфер. Нормальная компрессия дизельного двигателя должна быть не менее 26, что соответствует степени сжатия 20. Если компрессия на холодном моторе ниже более чем на 1 атмосферу, необходимо установить, какая неисправность к этому привела и устранить ее. В противном случае ресурс мотора начнет снижаться и вскоре потребуется более сложный и дорогой ремонт.
