Как отремонтировать и регулировать стояночный тормоз автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25 м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%

2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места.

Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

Отсоединяем трос от основного кронштейна

Отсоединяем трос от дополнительного кронштейна.

Снимаем сиденье водителя.

Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

Снимаем разъем с выключателя сигнализатора стояночного тормоза

Снимаем кронштейн троса.

Снимаем механизм.

Расшплинтовываем ось рычага

Вынимаем ось рычага

Отводим рычаг

Извлекаем из рычага ось троса

Извлекаем сам трос

Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Замена тормозного барабана и колодок задних колес).

Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

Вынимаем трос из отверстия в щите.

Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса.

Отворачиваем крайнюю гайку с резьбовой части наконечника.

Вынимаем трос из прорези в кронштейне.

Плоскогубцами расшплинтовываем ось уравнителя

Снимаем шайбу

Вынимаем ось

Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м.

При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе

Аналогично устраняем люфт у другого наконечника троса.

Затягиваем контргайки обоих тросов.

При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля

Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна.

Оно должно быть в пределах 144–150 мм.

При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень

Также следует обратить внимание на диски на Газель, чтоб если они требуют замены — вовремя их обновить

Когда возникает необходимость в регулировке?

Показаниями к регулировке являются: ход рычага на 20 зубьев и более (определяется по соответствующему количеству щелчков); ремонт или замена элементов, относящихся к тормозному механизму.

Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков – именно это значение является оптимальным для всех модификаций «Газели».

Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков

– именно это значение является оптимальным для всех модификаций «Газели».

Правильная регулировка ручного тормоза на Газели. Безопасность превыше всего

Необходимая манипуляция для водителей одноименных авто – регулировка ручного тормоза на «Газели», – является достаточно простой, но исключительно ответственной работой. От того, насколько профессионально будет осуществлен процесс, в значительной степени зависит безопасность (всем известно, что в экстремальной ситуации ручной тормоз является единственным средством для аварийной остановки). Регулировка ручного тормоза на «Газели» состоит из нескольких этапов, которые будутописаны ниже . С работой может справиться любой, не прибегая к услугам автосервиса. Главное – точность, аккуратность и скрупулезное следование инструкции.

Когда возникает необходимость в регулировании

Показаниями к регулированию являются: ход рычага на 20 зубов и более (определяется соответствующим количеством щелчков); ремонт или замена элементов, относящихся к тормозного механизма.

Наличие любого из указанных обстоятельств свидетельствует о необходимости регулирования. Цель – добиться перемещения рычага не более, чем на 15 щелчков

– именно это значение является оптимальным для всех модификаций «Газели».

Регулирования

Все манипуляции проводятся в положении, когда ручной тормоз «выключено» (рычаг зафиксирован в крайнем нижнем положении). Для доступа к тормозного механизма снимаются пластмассовые заглушки расположены на тормозном щите. Достаточно поддеть их отверткой;

Затем происходит ослабление гайки эксцентрика (не более, чем на 2 оборота). Дальнейшие действия состоят в раздвигании тормозных колодок – до позиции, при которой барабан затормаживается, после чего болт проворачивается в противоположную сторону, в результате тормозные колодки двигаются в встречном направлении. Движение осуществляется до тех пор, пока барабан не начнет вращаться;
Контроль за процессом осуществляется через смотровые окна, расположенные в нижней части тормозного щита.
По окончании операции гайка эксцентрика затягивается с разумным усилием

Важно при этом не допустить проворот эксцентрика;
Аналогичным образом осуществляется регулировка тормозного механизма с другой стороны автомобиля, после чего пластмассовые заглушки устанавливают на место.

Следующий этап:

установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения выравнивателя. Положение фиксируется с помощью контргаек.

Затем

производится установка ручника в положение «один клик». Вращением гайки заднего конца (оболочка центрального троса) достигается перемещение троса в переднее положение – до момента подтормаживания свободного хода колес. Затянув – с умеренным усилием – фиксирующие гайки, отключаем стояночный тормоз.

Показателем эффективности работы станет свободное вращение задних колес.

Кроме того, «включение» ручного тормоза характеризуется максимальным перемещением рычага на 15 щелчков. В этом случае можно смело констатировать: регулировка проведена правильно, нужный результат был достигнут.

Изложенное дает некоторое представление о том, какие действия нужно сделать для правильного регулирования.

Предложенное описание не является исчерпывающим: есть и другие способы для достижения аналогичного результата, но специалисты настоятельно рекомендуют использовать именно вышеописанный вариант

Как уже говорилось, регулировка ручного тормоза на «Газели» – относительно несложный процесс, однако выполнять его следует с большим тщанием, избегая малейших неточностей, ведь от его успешности зависит, в конечном итоге, безопасность водителя и пассажиров. А безопасность, как известно, не терпит малейшей халатности.

Регулировка ручного тормоза газель

Ремонт ходовой – один из наиболее значимых моментов для достижения жизнеспособности автомобиля. Ходовая часть автомобиля – как ноги для человека, на которых он уверенно стоит всю жизнь.

Ответить

Ещё с автошколы помню, что инструктор рассказывал про какое-то определённое количество щелчков ручника при затягивании, которое является оптимальным. Сколько их должно быть? И ещё хотелось бы услышать совет — как делается регулировка ручного тормоза на газели?

Чем тише омут, тем профессиональнее в нём черти.

Mixa Сообщения: 11 Зарегистрирован: 18 янв 2013, 11:29 Откуда: ЮБК Репутация: 0

Вернуться к началу

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить, отпущен ли рычаг ручного тормоза. 2. Установить автомобиль на подъемнике таким образом, чтобы задние колеса свисали свободно. 3. Разблокировать контргайку (указана стрелкой) регулировки троса ручного тормоза. 4. Полностью отвинтить регулировочную гайку и максимально ослабить тросы ручного тормоза. 5. Проверить, перемещаются ли тросы и рычаги при суппортах без чрезмерного сопротивления. 6. Постепенно натянуть трос, затягивая регулировочную гайку до достижения контакта наконечников тросов с рычагами ручного тормоза на задних суппортах. Рычаги не должны сдвинуться. 7. Проверить, перемещаются ли рычаги на суппортах при переключении рычага ручного тормоза с первого на второй зуб защелки, и заблокировать контргайкой регулировочную гайку. 8. Опустить автомобиль.

Civ Сообщения: 31 Зарегистрирован: 06 дек 2012, 21:42 Репутация: 0

Вернуться к началу

Вам нужно добраться до гайки, которая отвечает за регулировку. Это делается с салона, предварительно сняв крышку, которая под рычагом. Именно с её помощью и производится «подтяжка» ручного тормоза.

Не важно, сколько дней в твоей жизни. Важно сколько жизни в твоих днях!. Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Вернуться к началу

Не забудьте перед описанной выше процедурой обязательно хорошо прогреть салон (особенно в холодное время года). Иначе рискуете получить проблемы. По поводу количества щелчков — то, если их должно быть в среднем 7. Хотя тут как раз от регулировки зависит — знаю людей, которые к 11 стремяться

Жизнь измеряется не числом вдохов-выдохов, а моментами, когда захватывает дух!

Serjao Сообщения: 10 Зарегистрирован: 19 янв 2013, 12:23 Репутация: 0

Вернуться к началу

Какие 7 щелчков, какие 11??? вы чего? Представьте сколько времени у вас будет занимать натягивание этого ручника((( В экстренной ситуации это очень опасно и дорога каждая доля секунды. 3-5 щелчков — это оптимальное значение!

Senya Сообщения: 12 Зарегистрирован: 17 янв 2013, 17:23 Откуда: Город-герой Репутация: 0

Вернуться к началу

Если ручник не держит — регулировка может и не помочь — я однажды, приехав на ТО, попросил посмотреть ручник. Так вот отрегулировал он был нормально — проблема была возле колеса — одна сторона вообще не держалась ручником. И поэтому, главное, не перетянуть гайку слишком сильно.

Человек не может повторить одну ошибку дважды. Во второй раз — это уже не ошибка. Это выбор….

Intangle Сообщения: 8 Зарегистрирован: 18 янв 2013, 12:21 Откуда: Столица Репутация: 0

Вернуться к началу

Ответить

Вернуться в Ходовая

Похожие темы Ответы Просмотры Последнее сообщение

• замена и регулировка задних тормозных колодок хендай «Акцент в форуме Клуб — форум Хендай 0 2090 от Cfif
• Регулировка сцепления калина. Нужна помощь. в форуме Клуб — форум ВАЗ 4 2963 от Oleg
• Регулировка редуктора заднего моста ваз 2106 в форуме Клуб — форум ВАЗ 3 896 от Context
• Регулировка сцепления форд транзит в форуме Клуб — форум Форд 4 6110 от Scooter
• Регулировка сцепления ford focus 2 в форуме Клуб — форум Форд 3 5750 от ridik

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Регулировка ручника и задних колодок на газели 3302

Регулировка ручника и задних колодок на газели 3302.

Всем привет.Извиняюсь за качество видео, но главное суть будет понятна. Задний мост лучше поднять на домкраты, легче будет проверять развод колодок. Главное не затяните колодки.Ролик выкладываю после месяца езды на газели, даже очень неплохо получился ручник. Удачи Вам.

Я заказывал тут: https://ali.pub/1xozre

Можно посмотреть тут: https://ali.pub/20rzpa https://ali.pub/20ilr3 https://ali.pub/20l7m5

Удлинитель тут: https://ali.pub/20l929 и тут: https://ali.pub/20l96c

Драйвер pl2303 скачать с сайта: https://www.prolific.com.tw/US/ShowPro.

Кабель Vag kkl 409 для диагностики автомобиля можно выбрать тут: Заказывайте кабель с диском ,заказов много и рейтинг продавца высокий: https://ali.pub/2dp32c https://ali.pub/28wgz6

https://ali.pub/33zfxh https://ali.pub/26xgxn https://ali.pub/20cwl4 https://ali.pub/20cxpy https://ali.pub/1e4skw К сожалению у кого я покупал у этого продавца его нет , наверное товар закончился. Если вдруг прийдёт к Вам без диска , то наверно как то смогу скинуть копию диска. Берите кабель не пожалеете. ==================================================== Как заработать в интернете не выходя из дома и без вложений? Всё просто : нажимаем на ссылку , Регистрируемся и зарабатываем. Реальные деньги.

https://vktarget.ru/?ref=4390075 https://old-liked.ru/?r=hdsfbvav https://vkserfing.ru/?ref=448617261 https://socpublic.com/?i=2967795&slide=1 ===================================================== Недорогие смарт часы тут : https://ali.pub/1e9wzm

Как заработать в интернете.https://ali.pub/1f8tdx Регистрируйтесь и получайте прибыль:https://ali.pub/1f8tdx

Надо недорогие навигаторы , посмотрите тут:https://got.by/19u33i

авто товары с большими скидками тут: https://ali.pub/162fw1 Доступный видео регистратор тут: https://ali.pub/160izw https://ali.pub/1624bc

Видео Регулировка ручника и задних колодок на газели 3302 канала Ремонт Газели и другое

источник

Когда нужна замена или натяжка троса ручника и как это сделать?

Ручной тормоз – это противооткатная система, предназначенная для фиксации автомобиля на месте во время остановок и длительных стоянок. На большинстве машин она механическая и работает от рычага с тросовым приводом, воздействующим на тормозные колодки напрямую. Уязвимое место механизма – трос, который со временем растягивается, отчего «ручник» перестает функционировать. Для решения проблемы необязательно посещать автосервис, натянуть или поменять элемент можно самостоятельно.

Как самостоятельно подтянуть стояночный тормоз

Обучение навыкам использования стояночного тормоза является неотъемлемой частью учебного процесса в автошколах. Но, когда дело доходит до практики, большинство водителей даже не вспоминают о существовании этого дополнительного средства безопасности, предпочитая фиксировать свой автомобиль с помощью включения первой передачи.

В принципе на небольших склонах это вполне действенный метод, не говоря о ровных горизонтальных площадках. Но вряд ли вы найдёте хотя бы одного водителя, который бы хотя бы единожды не забыл при включении зажигания, что его машина находится не на нейтральной передаче. И хорошо, если такие случаи заканчиваются просто неожиданным рывком. А что, если впереди всего в нескольких десятках сантиметров стоял другой автомобиль или, к примеру, столб освещения?

Заметим, что подобные ситуации вовсе не редки, поэтому привычка затягивать рычаг ручника – это вовсе не излишество. Но, к сожалению, слишком частое использование стояночного тормоза, а также ряд других причин, о которых мы сегодня расскажем, могут стать причиной снижения эффективности подтормаживания. В таких случаях вовсе не обязательно бежать за новым тросиком – скорее всего, вам просто нужно заняться регулировкой ручника, которая с большой вероятностью решит все возникшие проблемы.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

• Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
• Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
• Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Ручник на Газели

Свидетельством того, что работа выполнена правильно, является свободное вращение задней колесной пары, а ручной тормоз включается перемещением рычага на пятнадцать щелчков.

Этот вариант проведения ремонтных работ не единственный. В каждом конкретном случае специалисты определят степень изношенности деталей, способ их замены. Также укажут, какие детали более выгодно приобрести: оригинальные от производителя или более дешевые аналоги. В некоторых случаях это оправдано.

Подробности заключения договора на поставку деталей Вы можете узнать у менеджера, с которым свяжетесь он-лайн или по указанному телефону.

Неисправность стояночного тормоза: причины и решения

• Как работает стояночный тормоз в автомобиле
• По каким причинам стояночный тормоз не работает
• Как решить проблемы со стояночным тормозом в машине самостоятельно
• Как правильно пользоваться ручным тормозом

Стояночный (ручной) тормоз необходим для того, чтобы фиксировать машину при длительной стоянке. Безопасность эксплуатации автомобиля требует, чтобы он постоянно был в работоспособном состоянии. Неисправность стояночного тормоза достаточно редкое явление. В этой статье мы расскажем о том, какие проблемы могут возникнуть с ручным тормозом и каким образом их решить.

Как работает стояночный тормоз

Стояночный (ручной) тормоз («ручник») представляет собой неотъемлемый элемент тормозной системы транспортного средства. От основной системы торможения он отличается своим предназначением – благодаря ручнику авто, стоящее под уклоном, фиксируется на месте. Кроме того, с его помощью можно тормозить в экстренных случаях при выходе из строя основных тормозов.

В соответствии с типом привода ручник может быть:

• механическим;
• гидравлическим;
• электромеханическим (EPB).

Наиболее распространен механический ручник, как самый простой и при этом надежный. Активировать его можно всего лишь потянув на себя рычаг. При этом натягиваются тросы, блокирующие колеса и снижающие скорость. Автомобиль тормозит. Намного реже можно встретить гидравлический ручной тормоз.

По способу активации ручник может быть:

• педальным (ножным);
• с рычагом.

Ножным тормозом оснащаются автомобили с автоматической трансмиссией. Педаль ручного тормоза в этом случае занимает место педали сцепления.

Привод стояночного тормоза может быть:

• барабанным;
• кулачковым;
• винтовым;
• центральным или трансмиссионным.

В конструкциях с барабанным приводом применяется рычаг, воздействующий на тормозные колодки при натяжении троса. Автомобиль тормозит, поскольку колодки прижимаются к барабану.

Включение центрального стояночного тормоза приводит к блокировке карданного вала, а не колес.

Также существуют стояночные тормоза с электрическим приводом, в таком случае торможение происходит за счет взаимодействия дискового тормозного механизма с электродвигателем.

Ручник состоит из следующих основных элементов:

• механизма, который приводит тормоз в действие (педали или рычага);
• тросов, каждый из которых, действуя на основную тормозную систему, влечет за собой торможение автомобиля.

Конструкция привода стояночного тормоза предусматривает от одного до трех тросов. Чаще всего используются три, два из которых являются задними и один – передним. Задние тросы соединяются с механизмами торможения, передний – с рычагом.

Для соединения тросов с узлами ручного тормоза используются регулируемые наконечники. Тросы заканчиваются регулировочными гайками, за счет которых длина привода может изменяться. Ручной тормоз активируется и деактивируется благодаря возвратной пружине, расположенной на переднем тросе, уравнителе или непосредственно на тормозном механизме.

Гидравлический ручной тормоз.

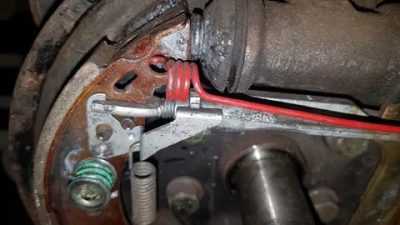

Замена задних колодок и воскрешение ручника! — ГАЗ Газель, 2.5 л., 2006 года на DRIVE2

ТЗПочему то все знакомые газелисты мне говорили что невозможно добиться что бы ручник работал нормально и проще просто на него забить…но я не ищу легких путей и всё же решил разобраться с ним раз и на всегда сделав всё на совесть .

К тому же мне было очень жалко постоянно мучает стартер… Что бы оставить машину без движения приходилось каждый раз глушить двс и втыкать скорость, а если надо ее чуть чуть передвинуть то снова заводить и повторять все действия по новой . Не знаю сколько бы еще стартер выдержал такое издевательское отношение .

Собственно фото процесса не делал так как было не до этого так что пришлось взять скрины с одного из сайтов

Собственно эти болты кто то потерял (или не стал ставить) еще до меня … Интересно есть ли последствия если ездить без них

Не стоит лупить чем либо по барабану с обратной стороны, есть большой риск сколоть его.

Себе я сделал крючек из проволоки от электрода

Сняв один из барабанов вылетели две пожеванные тарелки и лопнувшая пружина

Чудо-специалисты потеряли или выкинули пружинки и штоки которым разводятся колодки просто выпали и болтались в воздухе

После сборки стоит развести колодки . Так же пришлось купить два боковых троса ручника…точнее сначала купил один из за того что на старом лопнула изоляция . При разборке оказалось что у второго было оторвано крепление в районе грязезащитного щитка …но это выяснилось слишком поздно да и тросик нашёлся только в магазине на другом конце города поэтому пришлось сборку перенести на следующий день .

Что же мы имеем в итоге: наконец-то начали работать задние тормоза, ручник работает на отлично и затягивается не больше чем на 5-7 щелчков, а росказни о том что как ты пытайся ручник работать не будет оказалось просто нежеланием людей разобраться в проблеме .

www.drive2.ru

Регулировка ручника на «Газели»

Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Стояночная система блокировки колёс на этом авто надёжна, долговечна и проста в обслуживании. Простота конструкции позволяет при необходимости провести ремонт без помощи мастера. Даже если вы раньше никогда не выполняли работы подобного рода, регулировка ручника на «Газели» не покажется вам сложной — необходимо только быть внимательным и точно следовать инструкции, приведённой ниже в этой статье.

Как отрегулировать ручной тормоз на Газели – в нашей новой статье

Как определить, что пора подтянуть ручник на «Газели»? Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса.

Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.
