Неисправности стойки стабилизатора

Рассмотрим подробнее, с какими же неисправностями стоек стабилизаторов чаще всего приходится сталкиваться автовладельцам.

Признаки появления неисправности стоек

Итак, основные признаки, которые указывают на то, что стойки стабилизатора полностью или частично вышли из строя, это:

• Если в машине установлена стойка с шаровым шарниром, то в 90% случаев основным признаком выхода ее из строя является стук при движении по неровной дороге, в частности, при переезде через “лежачих полицейских”. Естественно, что стук раздается со стороны того колеса, где стойка вышла из строя. Если же стойка на втулке, то диагностику провести сложнее. В этом случае стук может быть тихий, и его не будет слышно в салоне.
• При движении по ровной дороге машину начинает “водить”, то есть, ее трудно удержать в колее, необходимо постоянно подруливать.
• При вхождении в поворот машина кренится гораздо больше, чем было до этого.
• Излишнее раскачивание кузова автомобиля при разгоне или торможении.

Характерные проблемы

Вышедший из строя шарнир стойки

Основные проблемы связаны с шарнирными креплениями. Первая — это выход из строя пыльника. Из-за этого происходит попадание грязи и мусора в механизм, что приводит к его чрезмерному износу. Вторая типичная проблема заключается в том, что со временем обойма шарового пальца стирается, вследствие чего шаровый палец начинает “биться” в посадочном месте. Это приводит к его разбиванию.

Восстанавливать сломанную стойку достаточно сложно, и для этого нужно заводское оборудование. В частности, теоретически можно заменить шаровый палец или втулку. Однако эти работы будут дорогостоящими, и превосходить цену новой стойки.

Поэтому ремонт стоек стабилизатора нецелесообразен. Гораздо проще провести их замену на новые. В настоящее время на авторынках продается большое количество неоригинальных, однако достаточно качественных запчастей. О них мы поговорим ниже.

Всё о стабилизаторе

На протяжении всего срока службы автомобиль испытывает повышенные нагрузки на передние подвески авто, что приводит к преждевременному износу узлов ходовой транспортного средства. Стабилизатор поперечной устойчивости предназначен для удержания машины на дороге при вхождении в поворот на большой скорости.

Входя в крутой вираж, на машину действует центробежная сила, которая направлена на вытеснение движущегося авто с дороги. Стабилизатор препятствует этому и через стойки перераспределяет нагрузку между правой и левой подвесками. Поэтому автомобиль не опрокидывается при виражах и уверенно держится в горизонтальном положении.

Стойки автомобиля за весь период эксплуатации приходится неоднократно менять. Чтобы ускорить процесс замены деталей, конструкция их довольно проста.

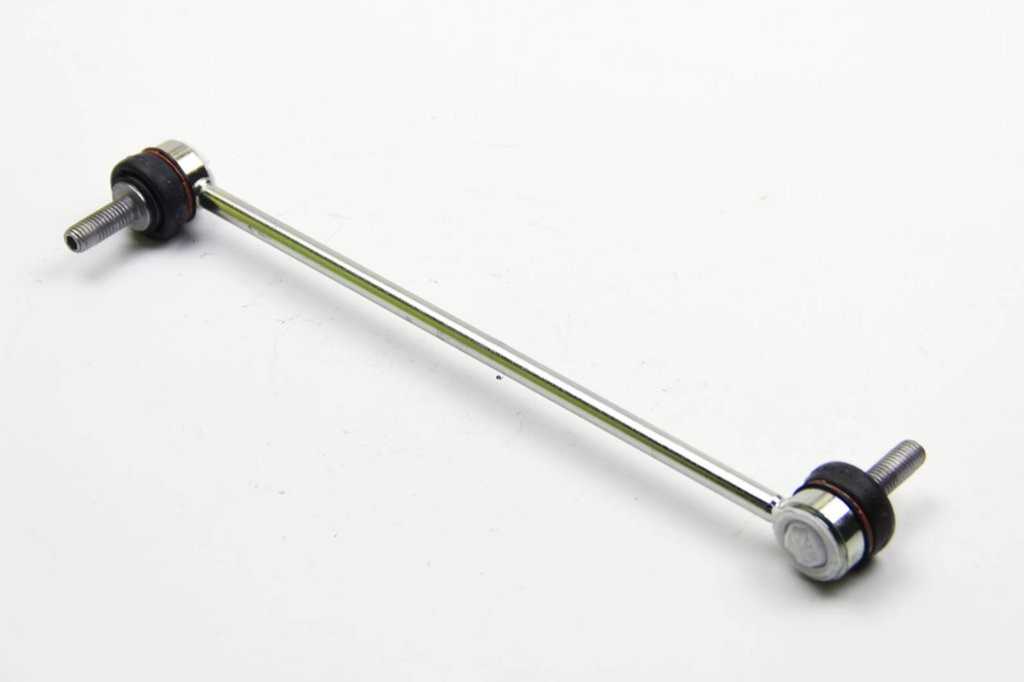

Стойка стабилизатора Renault Megane 2 состоит из трех частей:

1. Стержень стальной.
2. Два болта на обоих концах стержня с резьбой на шарнире.
3. Уплотнительный материал.

Стабилизатор с конструктивными элементами является важной частью организма автомашины. Их совместное действие направлено на:

• снижение раскачивания авто при маневрах на повышенной скорости;
• возврат автотранспортного средства в горизонтальное положение и препятствие действию центробежной силы;
• правильное разделение нагрузки между двумя передними подвесками.

Основные признаки, по которым можно предположить начинающиеся проблемы с ходовой частью автомобиля:

1. Когда авто входит в поворот на скорости 50 километров в час и больше и его начинает сильно наклонять на одну сторону. Появляется крен, который может привести к опрокидывания автотранспортного средства.
2. При прохождении неглубоких ям, невысоких бордюр и «лежачих полицейских» слышится стук в передней части авто.
3. При резком торможении машина раскачивается или ее начинает заносить на один бок.
4. Двигаясь по трассе, автомобиль уводит в сторону и прходится время от времени восстанавливать прежний курс поворотом руля.

Причинами такого состояния автомобиля может вполне стать чрезмерно агрессивное вождение или отсутствие желания бережно относиться к своему транспортному средству. Чтобы убедится, что проблема таится именно в стойке, следует выполнить ряд действий.

1. Автомашину нужно поставить на смотровую яму или загнать на горизонтальную площадку и немного приподнять домкратом.
2. Далее нужно подлезть под авто и со стороны днища попробовать расшатать подвеску рукой или, если не получается взять монтировку. Необходимо удостовериться в наличии люфта в крепеже стабилизатора. Если он есть, это будет подтверждением разбитого состояния втулок и стойки.
3. Втулку можно проверить другим способом – в месте, где стыкуется даталь поставить палец и постучать (несильно) по мягкому материалу изделия. Если наблюдается свободный ход – втулка требует замены на новую.
4. Вертикальное расшатывание стабилизатора тоже может дать свои плоды. Появление люфта означает необходимость замены стойки.

Каждая модель Рено Меган имеет свои особенности и 2-е поколение не исключение. Комплектующие запчасти сложно подобрать визуально, необходимо знать их длину, способ крепления.

Поэтому рекомендуется покупать оригинальные детали. Но стоимость таких запчастей немаленькая. Как быть в этом случае? Какую купить стойку?

Кроме оригинального товара на рынке можно встретить аналоги, представленные другими заводами-изготовителями, которые не уступают по качеству материала. Хотя, встречаются и подделки. Какие лучше, решать самому покупателю. Чтобы не обманули и не продали некачественный товар, необходимо хоть немного ориентироваться в неоригинальной продукции и уметь отличать подделку от хорошего товара.

Некоторые советы по выбору оригинальной запчасти

• все комплектующие узлов и агрегатов автомобиля имеют отличительный номер, по которому можно подобрать товар. Чтобы определить номер изделия, нужно воспользоваться информацией из базы данных производителя автомобиля, которую нетрудно найти на специальных сайтах изготовителя;
• при упаковывании детали в коробку или пакет, на упаковке обязательно должен стоять логотип производителя товара;
• на оригинальной детали ставится номер, надпись или клеймо.

Производитель	Артикул	Цена , руб.
Оригинальные
RENAULT	8200669066	1660
RENAULT	8200669065	1160
Аналоговые
Sasic	2304002	516
Lemforder	2833402	950
Sidem	5666	880
TRW	JTS432	863

Как поменять стойки стабилизатора

Сразу стоит оговориться, что замена стоек стабилизатора будет отличаться у различных марок и моделей машин. Но как правило, процедура не составляет большого труда и доступна даже для неопытных автовладельцев. Для этого нужно иметь домкрат и слесарные инструменты — ключи, шестигранники, монтировка (в зависимости от модели машины). Передние и задние стойки у большинства машин отличаются. Передние — длинные, задние — короткие.

Первое, о чем нужно помнить перед тем как начинать работы по замене стоек, это то, что ось автомобиля, где предполагается менять запчасть, должна быть полностью вывешена, то есть стабилизатор и стойка должны находиться в разгруженном состоянии. Это можно добиться, поддомкратив ее с одной стороны, а после этого установить шаровую на подставку. В противном случае даже при условии, что вы сможете демонтировать старую стойку, новую вы правильно не установите. По статистике это является основной причиной преждевременного выхода стойки из строя.

В процессе замены ни в коем случае не повредите пыльники. Если они находятся в плачевном состоянии — замените их. Ведь от их целостности напрямую зависит срок службы стойки.

Замена передней стойки стабилизатора на Ford Focus

Осуществляем диагностику

Состояние стабилизатора изучается в несколько шагов:

1. Сначала машина загоняется на осмотровую яму или же поднимается с помощью домкрата.
2. Со стороны днища следует определить место для опоры монтировкой. Выполняется попытка расшатывания составляющих крепежа стабилизатора. Почти 99% проблем сосредоточены во втулках и непосредственно в стойках переднего автомобильного стабилизатора. На оставшийся 1% приходится разрушение самой запчасти.
3. Для проверки втулок необходимо установить палец вашей одной руки на место стыковки втулки, а другой рукой несильно постучать по трубке мягкого элемента. В случае ощущения свободного хода – втулки надо менять. Также для этой операции вполне подойдет монтировка. Нужна точка опоры в области подрамника подвески спереди авто.
4. Стойка стабилизатора передней пружины проверяется пошатыванием в вертикальной плоскости. Для этого точка опоры не нужна, потому что процедура выполняется вручную. В случае обнаружения сильного люфта, требуется замена стоек стабилизатора.

Когда нужно менять?

Стойки нужно менять периодически. Как часто — зависит от стиля вождения. Некоторые автолюбители привыкли кататься по дороге в своё удовольствие, не замечая ям, резких поворотов, лежачих полицейских, другие же более чётко следят за дорогой, соответственно их стойки служат гораздо дольше.

Износ стойки стабилизатора

Но как определить неисправность стойки стабилизатора? Существует несколько способов, которые рекомендую механики, их же опробовали многие водители. Эти способы считаются самыми правильными, к ним относят:

• проверка на шум;
• прокручивание руля до упора;
• сильный крен при повороте;
• проверка смазки.

Автолюбители рекомендуют пользоваться всеми способами по очереди. В какой-то степени этот список одновременно является алгоритмом определения неисправности. Если попробовать все четыре способа, водитель может точно узнать нужно ли менять стойки.

Установка стойки

Как и многие другие важные детали автомобиля, стойка стабилизатора издает шум, так как она хочет, но не может выполнить свои функции. Его не сравнить ни с чем — своеобразный грохот и скрежет одновременно, ощутим именно на поворотах. Чем круче поворот — тем громче шумит. Большинство водителей неисправность проверяет именно таким способом, так как это скорее не метод, а признак поломки.

Диагностика стойки стабилизатора

Есть ещё один популярный способ, но им пользуются только теми, у кого есть возможность поднять машину на подъемнике. Для этого потребуется прокрутить руль до упора несколько раз, в это время товарищ должен прикоснуться к стойке и ощутить вибрации. Если руль прокрутить быстро, снова-таки можно услышать шум от стойки, только в этот раз товарищ будет видеть откуда он доносится. Если таково наблюдается, стойку нужно однозначно менять.

Занос автомобиля

Также при самой езде водитель может ощутить дискомфорт. Разумеется, ощущаться он будет при всё тех же поворотах и неровностях. Опытные водители знают, что если заносит — проблема в стабилизации движения, значит стойки нужно менять. На самом деле этот способ никогда не говорит наверняка, поскольку заносить начинает постепенно и порой водитель просто не замечает эффекта, пока не услышит этот самый грохот.

Снятие стойки стабилизатора

Также проверить стойку на неисправность можно путем прямого вмешательства в её строение. Делается это легко — стойку для начала нужно снять автомобиля. Затем раскручиваются оба шарнира по концам. Каждый из шарниров оснащён пыльником, который защищает его от накопления грязи, поднимающейся с дорожного покрытия.

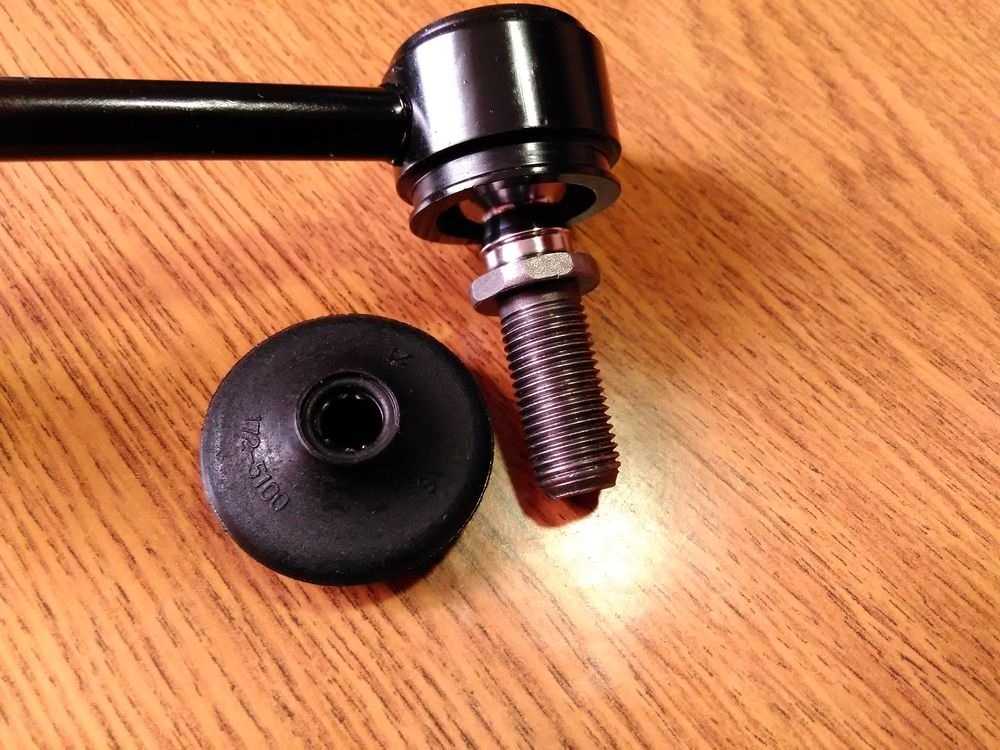

Пыльник стойки стабилизатора

Под пыльником находится смазка, помещенная туда производителем. Если стойка находится в неисправном состоянии — под пыльником уже будет не смазка, а грязь, смешанная с этим самым техническим вазелином. Часто водители поступают по-хитрому — убирают эту массу под пыльником и наносят свою смазку, чтобы не покупать новую стойку. На такой запчасти можно поездить ещё некоторое время.

Признаки неисправности

Еще одной особенностью данной подвески является то что в случае неисправностей они легко выявляются,  в виде характерных стуков и посторонних шумов. Поэтому автовладелец у которого нет опыта в ремонте, сможет определить в чем проблема, и в случае необходимости произвести самостоятельную замену вышедших из строя элементов.

Если вдруг появился неприятный стук или скрип в районе передней подвески, то пришло время проверить в каком состоянии находятся все элементы этой системы. Немаловажным является именно тот момент когда появляются стуки, во время езды по ровной поверхности или на кочках. Поэтому если вы  не знаете как  самостоятельно сделать проверку, то лучше обратится в автосервис к специалистам.

В любом случае проверти состояние пыльников, имеются ли на них разрывы или трещины, также обратите внимание на состояние сайлентблоков, и амортизационных стоек. Довольно часто из строя выходят втулки и стойки стабилизатора

Для того чтобы их проверить нужна смотровая яма или подъёмник. Проверяются они покачиванием каждого компонента, и в случае люфта деталь снимается и меняется

Довольно часто из строя выходят втулки и стойки стабилизатора. Для того чтобы их проверить нужна смотровая яма или подъёмник. Проверяются они покачиванием каждого компонента, и в случае люфта деталь снимается и меняется.

Устройство и работа стоек

Как правило, стойка — это шток длиной 5. 20 см. На обоих его концах имеются шарниры, обеспечивающие подвижное соединение. Это могут быть либо два шаровых шарнира, либо шарнир и втулка стабилизатора, либо две втулки, либо шарнир с одной стороны и резьба с другой. Обычно они приварены к штоку под прямым или близким к нему углом.

В том месте, где наконечник примыкает к металлическому стержню имеется утончение (“шейка”). Оно служит своего рода предохранителем. В случае, когда механизм испытывает запредельные нагрузки, его корпус сломается именно в этом месте. В противном случае стойка может сломаться в любом месте, пробив днище автомобиля и причинив вред пассажирам или другим механизмам.

Устройство шарнирной стойки

Наиболее популярными в настоящее время являются стойки с использованием шарового шарнира. Его конструкция состоит из двух частей — стального шарового пальца и посадочного пластикового места с температурно-динамической смазкой. Сверху палец запрессовывается пластиковой или металлической крышкой.

Шарнирные соединения всегда защищают с помощью герметичных пыльников со смазкой. Она обеспечивает более мягкую работу механизма, а также увеличивает срок его эксплуатации. Смазка является морозоустойчивой, обеспечивая нормальную работу ходовой системы автомобиля зимой.

Чтобы лучше понять принцип работы стойки, нужно вспомнить, что она не жестко соединяется со стабилизатором, обеспечивая ограниченное движение объединенных в механизм элементов. При повороте машины на скорости возникает ее естественный крен. При этом на кузов действуют одни силы, а на подвеску — направленные в противоположную сторону. Если их не компенсировать, то возникает риск поломки сопряженных элементов — стабилизатора и проушины ступицы. Таким образом, стойка стабилизатора — это демпфер, который принимает и гасит большие разнонаправленные усилия. Однако в процессе работы под воздействием упомянутых усилий происходит постепенное разрушение шарнирных соединений. Вследствие этого стойки приходят в негодность.

Как правильно осуществить ремонт

В начале предлагается рассмотреть технологию, как проводится замена втулок стабилизатора на первом поколении Рено Меган 2.Такая вещь, как стойка стабилизатора не идет в комплекте к данному авто. Вместо них предусмотрены втулки и кронштейны, которые фиксируются на рычагах и на подрамнике подвески.

С каждого боку выкручивается по болту, которые крепят скобу необходимых нам деталей. Они снимаются просто, отодвигаясь наружу

Сдвиньте стабилизатор и задержите опоры в данном положении, для этого используйте точку опоры.
Заранее расположите рядом новые детали, смазав их с помощью жидкого мыла или другого раствора.
Важно: масло категорически противопоказано к использованию, потому что изделия из каучука разъедаются этой жидкостью.
Новые детали размещаются в штатных местах. Используя всю без исключения длину рычага монтировки следует вставить сквозные болты

Для этого опять используется точка опоры, так сказать, между скобой и рычажком, только на всю их длину, затем затягиваются болты.

Процедура выполняется только на поднятом авто:

1. Для снятия изношенной детали необходимо выкрутить с каждого бока по два болта длиной в 40 мм, которые фиксируют полумесяцы.
2. Используя прорези во втулках, они снимаются со стабилизаторов. Вместо устанавливаются новые комплектующие, которые обработаны заранее жидким мылом.
3. Используя точку опоры, следует полумесяцы как следует придавить монтировкой непосредственно на втулки и наживить с двух стороны болты. Затем выполняется затяжка.

Важно! Жидкое мыло – это по большому счету временная смазка, которая облегчает ремонтные работы

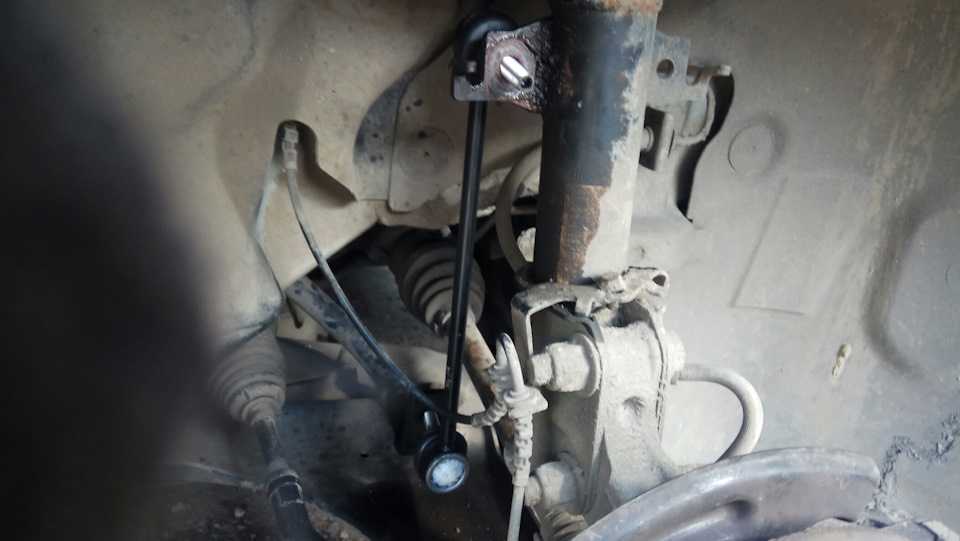

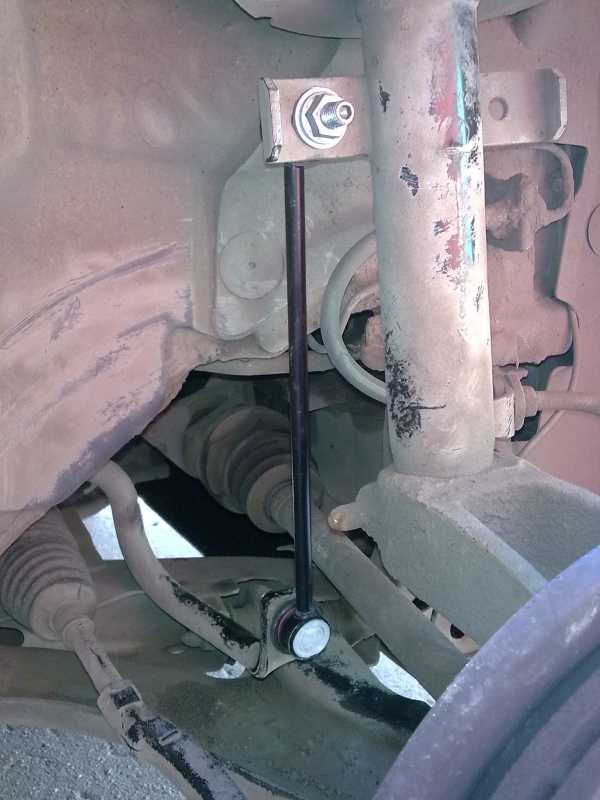

Замена стоек на Меган 2

Чтобы заменить стойки на Рено Меган 2 следует использовать обычный домкрат.

1. 1. Снимается колесо, выкручиваются гайки, фиксирующие деталь от стабилизатора и стойки амортизационного элемента.
2. 2. Монтируется новый расходник и все крепежи зажимаются.

Важно! Для того чтобы удержать центральный шарнир стойки следует воспользоваться шестигранником, для других типов деталей подойдет рожковый ключ. Также следует по всей резьбе провести очистку, а затем применить смазку ВД-40

Для третьего поколения Megane процесс замены практически одинаков со вторым поколением. Отличие только в форме стоек и в длине стоек. Поэтому процедуру ремонта и диагностики можно выполнять согласно вышеописанному порядку.

Замена

Стабилизирующие стойки Рено Меган 2 меняются следующим способом:

1. Поднимается машина и снимается колесо

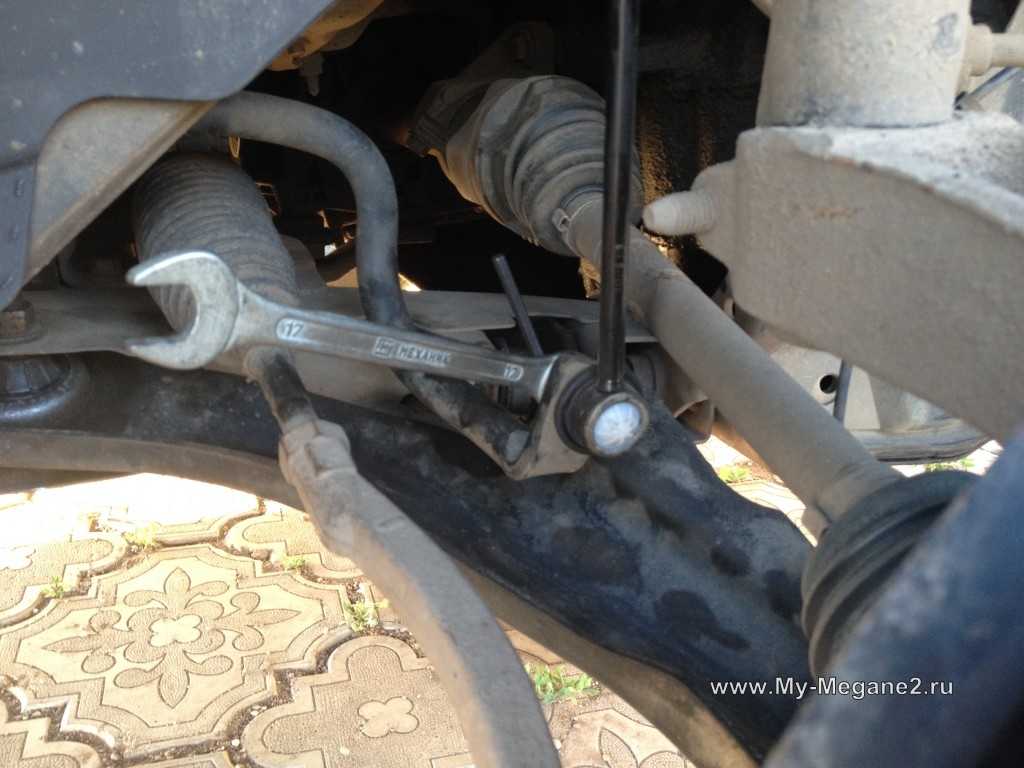

2. Шестигранником на 6 и ключом на 16 откручиваются гайки
3. Снимается старая стойка и устанавливается новая

Оригинальная деталь от неоригинальной могут отличатся по ширине. Также для для европейской версии подвески он 285 миллиметров, а для России 270 миллиметров.

Помимо этих неисправностей, причин по которым происходит стук может быть масса, поэтому в случае замены проблема не решилась, рекомендуется обратится к специалистам, которые помогут установить точную причину неисправностей.

Основные возможные неисправности стоек стабилизатора

Мы уже разобрались с возможным видом диагностических мер, которые могут помочь нам определить неисправность до возникновения непредвиденной аварийной ситуации. Но какие же ситуации могут возникнуть, и какие самые главные признаки неисправности стоек стабилизатора поджидают нас во время поездок. Самыми главными принято считать:

• неустойчивость и крен автомобиля (особенно при совершении резких маневров);
• автомобиль раскачивается при малейших поворотах руля;
• на неровной поверхности дороги, в подвеске слышится звук;
• увиливания машины, при опущенном рулевом колесе;
• «рысканье» авто, при торможении.

Если у вас наблюдается хотя бы одно из подобных состояний, не затягивайте с экспресс-диагностикой, которую мы описали чуть выше. Если вы убеждены что стойки или втулки повреждены, а при проверке наблюдается их люфт или раскачивание – такие детали необходимо заменить на исправные. Как никак, стойки и втулки считаются «расходуемыми материалами», а значит с умом подходите к их своевременной замене.

Как проверить стойки стабилизатора

Выполнить проверку стоек на основе шаровых шарниров несложно. Самый простой метод — покачать машину из стороны в сторону в направлении, поперечном движению автомобиля. В случае, если раскачивание происходит без усилий — это первый признак того, что шарнирная группа вышла из строя или близка к этому. Если стойка неисправна — со стороны колеса вы услышите знакомый характерный стук.

Второй метод. Нужно полностью вывернуть колесную пару в сторону. После этого вы сможете добраться непосредственно до стоек. Рукой проверьте наличие люфта. Самостоятельно или с помощью помощника покачайте машину. Если люфт есть — вы ощутите его на ощупь. Если же при повороте колес доступа к стойкам нет — загоните машину на смотровую яму. Так вы гарантированно получите необходимый доступ. В остальном процедура аналогична — один человек раскачивает машину, другой ощупывает и слушает стойки.

При проверке обязательно обращайте внимание на состояние пыльников. Если они порваны или под ними есть потеки масла — велика вероятность значительного или полного износа стоек стабилизатора

Особенно это актуально в случае, если вы купили подержанный автомобиль. Если пыльники в плачевном состоянии — проверьте и стойки.

При использовании другого метода необходимо снять колеса с машины, предварительно поддомкратив ее и подставив под шаровую надежный упор с целью разгрузить стабилизатор. Таким образом вы получите доступ к креплениям стойки. Далее нужно открутить верхнее крепление (гайку) и произвести аналогичные расшатывания с целью убедиться, возникает ли звук из нижнего крепления. Если он есть — придется менять стойку.

Если же в вашем автомобиле установлены стойки на втулках, то диагностировать их еще проще. Для этого достаточно визуально проконтролировать, не “подъедается” ли резина с одной стороны. Ведь в противном случае в соприкосновение войдут металлические детали и возникнет естественный стук.

Структура подвески

В состав передней подвески  входят следующие узлы и детали:

• Амортизационная стойка
• Цапф или поворотный кулак
• Нижний поперечный рычаг
• Стабилизирующая стойка
• Полуось
• Шаровый палец с нижней опорой

На поворотном цапфе ступица и колесо удерживается благодаря нижнему шарниру который примыкает к поперечному рычагу и амортизационной балки. К подрамнику крепится рычаг, благодаря чему подвеска располагается независимо, что позволяет производить поворот колес в горизонтальной плоскости.

Жесткая штанга для поперечной устойчивости выступает в качестве стабилизатора, который соединяет стойки амортизаторов с друг другом, поэтому если одна из ступиц начнет менять свое положение  относительно вертикальной плоскости, то стабилизатор произведет выравнивание положение  всей системы.  Эта особенность помогает уменьшить наклон кузова на поворотах.  Фиксация штанги происходит за счет резиновой втулки к подрамнику, а также стоек к амортизатору.

Как определить, что стойки стабилизатора пора менять

Чтобы распределить уровень кинетического воздействия на подвеску, и не подвергать особым нагрузкам только отдельные ее элементы, в любом автомобиле используются стойки и втулки стабилизатора. Читайте далее, как проверить стойки стабилизатора, а также как правильно проводить профилактику стоек и втулок системы стабилизатора.

Чтобы добраться до стоек стабилизатора — придется снимать колесо. Стойки стабилизатора, как правило, находятся в разных осях машины, на обоих мостах, и в исправном виде повышают устойчивость транспортного средства (особенно при совершении каких-либо маневров). Проще говоря, именно эта сложная конструкция не даёт войти в полный крен во время поворота, или поперечный крен в случае опрокидывания. Это связующее звено между подвеской автомобиля и стабилизатором поперечной устойчивости.

Сами по себе, эти детали не слишком дорогие, однако их функциональная значимость для автомобиля крайне высока. В техническом плане, эти конструкции не «привередливые» к постоянному обхаживанию и легко поддаются профилактическому воздействию. Однако, возникшие неисправности, даже небольшого масштаба, могут принести немало проблем водителям

Любые неисправности, связанные со стойками важно пресекать на начальной стадии возникновения, дабы предотвратить возникновению аварийных ситуаций
