Как проверить опорные подшипники на Ауди 80, признаки помолки верхних опор

Для того чтобы проверить и сделать диагностику опор передней стойки Ауди 80, выполните по порядку ряд операций:

1. Опора амортизатора Ауди 80 расположена под капотом, найдите её.
2. Прижмите опору передней стойки рукой.
3. Раскачайте автомобиль сверху вниз.
4. При появлении стуков, скрежета, скрипа или щелчков в опоре, можно сделать вывод о её неисправности.

Другие признаки поломки «опорника»:

• Ухудшение управляемости автомобилем;
• Шток под капотом выпирает из опоры амортизатора Ауди 80;
• Через руль сильнее ощущаются неровности на дороге;
• Стук, скрежет, скрип и щелчки под капотом при поворотах или наезде на ямы, выбоины.

Совет:
Проверку опорных подшипников Ауди 80 (Б3/B3, Б4/В4) требуется выполнять каждые 20 000 – 30 000 км пробега, так как в случае несвоевременного ремонта и замены, вы рискуете допустить пробивку капота амортизаторами или повредить другие узлы подвески. С такой же периодичностью рекомендуется выполнять диагностику задних и передних подшипников ступицы.

Чтобы снизить риск поломки, важно знать причины, по которым меняется опора амортизатора: попадание грязи и влаги внутрь «опорника», некачественные запчасти, частая езда по ямам и неровностям

Замена опорных подшипников Ауди 80 (В3/Б3, В4/Б4, 1991 года)

Перед началом замены изучите устройство передних стоек автомобиля.

Устройство:
1 — пружина; 2 — тарелка пружины; 3 — подшипник амортизаторной стойки; 4 — буфер; 5 — защитный кожух; 6 — резьбовая крышка; 7 — амортизатор; 8-10 — проставка, чехол.

Для замены и снятия опорного подшипника передней стойки Ауди Б3 и других моделей, потребуется инструмент:

• Накидные ключи: 16, 21, 15, 17;
• Трещотка с головками: 17, 22;
• Съемник рулевых наконечников;
• Стяжки для пружин амортизаторов;
• Домкрат;
• Тиски, динамометрический ключ (по возможности).

Снятие стойки и опорного подшипника

1. Замена подшипника на Ауди 80 В4, В3, Б3, В4 начинается со снятия стойки, сначала ослабляем болты колеса.
2. Поднимаем автомобиль домкратом или подъёмником, снимаем колесо.
3. Теперь берём ключи на 16 и 17.
4. Откручиваем болт стабилизатора поперечной устойчивости, который крепит его к стойке.

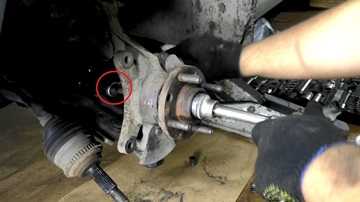

1. Далее откручиваем два болта крепления передней стойки к поворотному кулаку.

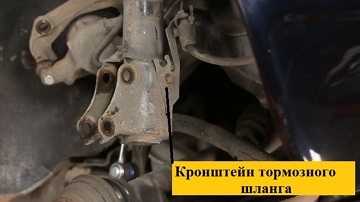

1. Откручиваем кронштейн, который крепит тормозной шланг к стойке.
2. Находим рычаг с рулевым наконечником, откручиваем контргайку.

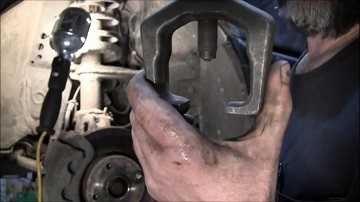

1. Устанавливаем съемник для подшипников, выпрессовываем контргайку из рычага с наконечником.

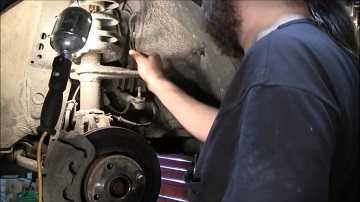

1. Снизу стойка отсоединена, теперь откручиваем гайку штока, которая крепит опору амортизатора передней стойки к стакану кузова. Используем шестигранник и накидной ключ.
2. Снимаем стойку, закрепляем её в тисках за нижнюю часть. Далее устанавливаем стяжки на пружину, сжимаем её до тех пор, пока гайка штока свободно не открутиться.

1. После откручивания контргайки с резьбы штока амортизатора, разбираем стойку.
2. Снимаем опорный элемент, чашку амортизатора, пружину и пылезащитный комплект: буфер (отбойник) и чехол (пыльник). Далее переходим к замене опорного подшипника.

Важно знать:

Нельзя сделать замену и установить новый опорный подшипник без снятия стойки. Но если снять стойку с поворотным кулаком, то не потребуется делать сход-развал

При демонтаже модуля амортизатора вместе с поворотным кулаком необходимо отсоединить кулак от шаровой опоры, открутить контргайку ступицы, а далее вытащить узел из ШРУСа. Выше описан способ замены и снятия опоры без поворотного кулака т.е с откручиванием сход развальных болтов.

Как поменять опорный подшипник на автомобиле Ауди 80. Следуйте инструкции

1. Проверьте амортизатор на герметичность, почистите от грязи. Далее надеваем новый пылезащитный комплект: чехол (гофру, пыльник), буфер хода сжатия (отбойник). Крепим чехол к штоку хомутами.

1. Теперь устанавливаем пружину, шайбу, затем нижнюю чашку опорного подшипника.

1. Сверху надеваем новый опорный подшипник передней стойки, потом накручиваем гайку.

1. Затягиваем гайку, снимаем стяжки с пружины. Замена закончена, стойка собрана, устанавливаем её на автомобиль в обратной последовательности. Подробнее сборка показана на видео:

Замена и сборка стойки Ауди 80:

Подшипник передней ступицы

Примечание: Ниже описана замена подшипника передней ступицы с правой стороны. Замена с левой стороны выполняется аналогичным образом.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 24 отворачиваем и затем извлекаем болт крепления ступицы. Удаляем болт в отходы, поскольку повторное его использование недопустимо.

Примечание: — Чтобы зафиксировать ступицу от проворачивания нажимаем на педаль тормоза. — Если нажатие на педали тормоза является недостаточно, то удерживайте ступицу монтировкой или монтажной лопаткой, заправленной между двумя вкрученными колесными болтами.

5. В зависимости от того, с какой стороны мы заменяем подшипник, поворачиваем колесо до упора вправо или влево. В нашем случае — влево.

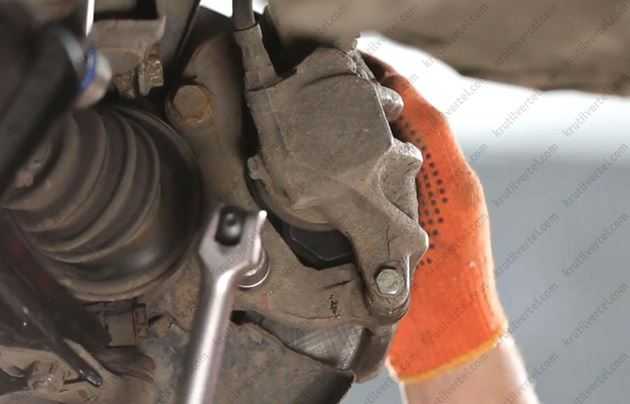

6. Ключом с головкой на 17 отворачиваем два болта крепления скобы-держателя тормозного суппорта.

7. Далее слегка перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

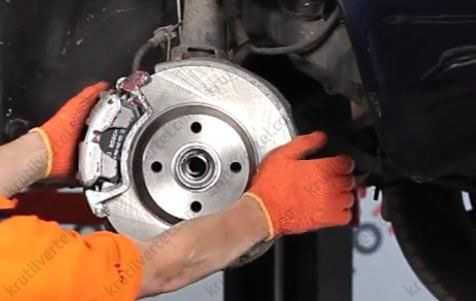

8. Снимаем скобу-держатель в сборе с тормозным суппортом и колодками с тормозного диска.

9. Подвешиваем скобу при помощи подходящей толстой проволоки за элемент подвески.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Чем усилить опорные подшипники передней стойки Ауди 80. Модернизация верхних опор

Модернизация опорных подшипников на Ауди 80 Б3 – это самодельные двойные опоры. Для этого подойдут старые «опорники», или резиновая прокладка между кузовом и верхней чашкой, которая прижимается корончатой гайкой.

На первом фото показаны опорные подшипники на авто Ауди 80 Б4 модернизация которых предусмотрена конструкцией со старой деталью, на втором фото узел усилен резиновой толстой шайбой (толщина 12 мм). В обоих случаях используется две контргайки, одна снаружи, другая внутри, верхней под чашкой.

Ещё один способ усиления опоры, это установка прокладок из резины, под верхнюю чашку. Это уменьшит зазор между кузовом и «опорником», это снизит риск возникновения стуков, а так же увеличит срок службы изделия.

Так же встречаются примеры усиления, когда опорные подшипники от ВАЗ 2110 ставят на Ауди 80, при этом придется модернизировать всю верхнюю опору, так как у ВАЗ 2110, опора крепиться к кузову на три болта.

По теме статьи: «Ауди 80 замена опорного подшипника Б4/B4» – смотрите видео с выполнением ремонта:

Как заменить переднюю стойку на Ауди 80

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Опорные подшипники для Audi A80: номер, цена, размеры, фото, какие лучше купить

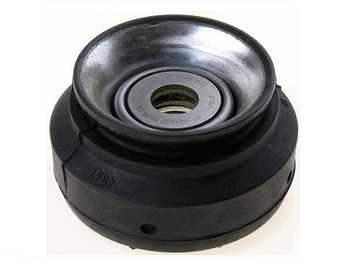

Корпус верхней опоры состоит из прочной резины, внутри расположен металлический отсек для шарикового упорного однорядного подшипника с уплотнениями для удержания смазки.

Не так много производителей выпускают верхние опоры для Ауди 80. В таблице представлены рекомендуемые фирмы, спрашивайте данные модели в магазинах. Ориентировочная цена за штуку, каталожные номера изделий (артикулы), а так же состав ремонтного комплекта, всё это отображено в таблице. Распечатайте её, прежде чем покупать запчасти.

Размеры верхней опоры c оригинальным номером 8A0412323D:

1. Высота – 41 мм;
2. Внутренний диаметр – 20 (14) мм;
3. Наружный диаметр – 74 мм;
4. Вес – 0,246 г;
5. Требуемое количество на ось – 2 шт.

Таблица рекомендуемых фирм для замены верхних опор

№ п/п	Производитель	Номер по каталогу	Цена 2021 год, руб	Комплектация
Шайба	Пылезащитный комплект	Гайка	Инструкция
1	SWAG Германия Аналог	3054000530540007	320	—	—	—	—
2	SKF Швеция Аналог	VKDC35100	850	+	—	+	+
3	Optimal Германия Аналог	4F8-1027	470	—	—	+	—
4	NTN-SNR Франция Аналог	KB657.02	520	—	—	+	—

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

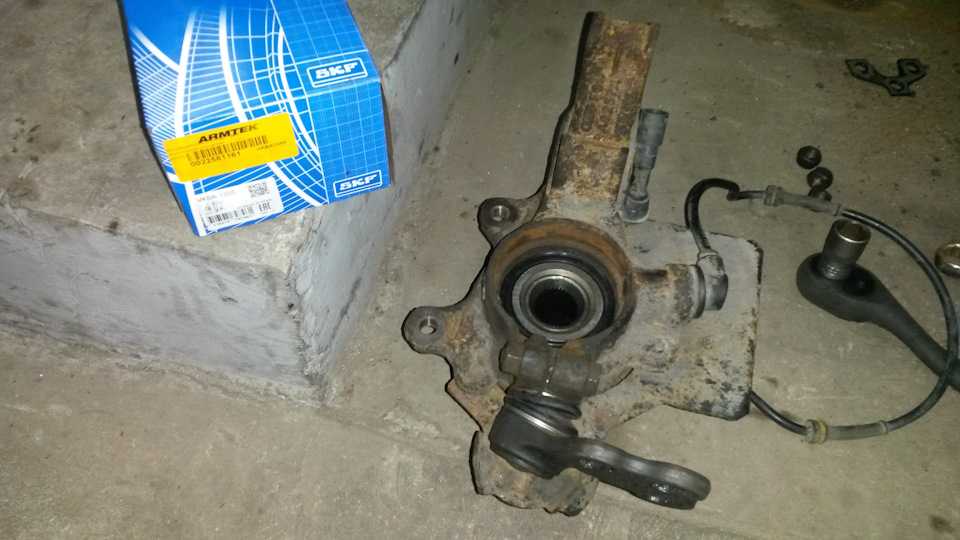

Замена подшипника передней ступицы Ауди 80 Б4 съемником

Разборка аналогично, как по инструкции выше, только не надо отсоединять стойку опоры амортизатора от цапфы.

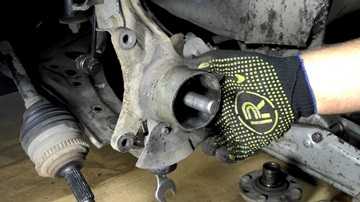

1. Можно попытаться выбить ступицу, постукивая по фланцу с обратной стороны. Но если это не удастся сделать, то имеется простая, но очень эффективная система – обратный молоток!

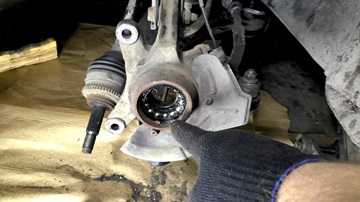

2. Если кольцо внутренней обоймы подшипника осталось на валу ступицы. Снимем позже.

1. Отсоединяем нижнюю тягу и выводим ШРУС. Теперь доступ для установки съемника свободен.
2. Снимаем стопорное кольцо.

1. Готовим съемник. Это по сути винтовой домкрат. Кулак будет расположен внутри шпильки между зажимной головкой 2 и гайкой 1. 3, 4, 5 – это набор шайб-проставок подобранных по диаметрам подшипника и отверстия кулака. 6 – проставочное кольцо.

1. Съемник вставляем с обратной стороны кулака. Одной рукой держим, второй заряжаем съемник.

1. Добавляем проставку съемнику: головка будет прижимать шайбу, которая будет упираться в наружную обойму шарикоподшипника внутри ступицы и толкать его наружу. Крутим гайку до упора.

1. Перезаряжаем съемник, ставим проставочное кольцо и продолжаем выпрессовывать.

1. После выпрессовки зачищаем и смазываем корпус посадки подшипника.

1. Вставляем новую деталь, заряжаем съемник, запрессовываем до упора.
2. Проверяем канавку под стопорное кольцо. Ставим его на место.

1. Снимаем остатки внутренней обоймы. Аккуратно, не повредите ось!

1. Вставляем ступицу, заряжаем съемник, запрессовываем до упора. Узел собран. Далее выполняем сборку в обратном порядке.

Этот же съемник можно применить со снятой стойкой. Это наглядно можно посмотреть на видео:

Замена на снятой стойке:

Краткое описание процесса:

1. Кладем со ступичным узлом на чурбак. Подбираем проставку, вставляем внутрь, выбиваем ступицу.
2. Часто бывает, что часть внутренней обоймы остается на валу ступицы. Как ее снять мы уже знаем.
3. Снять стопорное кольцо. Сначала, с одной стороны.
4. Далее снимаем стопор с обратной стороны.
5. Устанавливаем узел, ставим проставку по внутреннему диаметру обоймы, выбиваем шарикоподшипник молотком, если не пойдет, то применяем винтовой съемник, каким пользовались в описании ранее.
6. Если удалось кувалдой выбить подшипник, то переверните кулак, вставьте стопорное кольцо и снова разверните на 180 градусов.
7. Теперь берем новый шарикоподшипник, направляем в гнездо кулака. Равномерно постукивая загоняем в гнездо.
8. В качестве проставки подойдет старый шарикоподшипник. Загоняйте до упора, пока не появится канавка под стопор, ставьте его на место, затем переворачиваете и загоняете ступицу!
9. Ступицу сверху выравниваем, снизу ставим в гнездо проставку по диаметру внутренней обоймы, это необходимо делать, чтобы при забивании шарикоподшипник находился на месте.
10. После запрессовки проверяем вращение и положение стопорного кольца с обратной стороны. Все! Узел собран, можно устанавливать на машину.

Примечание:

Способ установки забиванием хоть и скоростной, но не желателен. Все же лучше воспользоваться съемником.

Диагностика и признаки неисправности, причины

Определяют неисправность переднего ступичного подшипника Audi 80, по характеристикам шума при езде по дороге на разных скоростях и ускорениях, а также меняя нагрузку на подвеску колеса при вхождении в правый или левый поворот. Например, если при повороте налево уровень шума уменьшается, то неисправность с правой стороны. Этот процесс смотрите на видео:

Посторонний гул в салоне, что гудит:

Определение неисправностей подшипников ступичных:

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Устройство и крепление ступичного узла

На схеме детали расположены на правой полуоси, но для переднего ступичного подшипника Audi 80 Б3, как и для моделей Ауди Б4, это не имеет значения: их можно поменять местами.

Детали обозначены номерами по позициям. Рассмотрим порядок разборки узлов и деталей. Принцип разборки заключается в демонтаже кулака вместе со ступицей 15 и шарикоподшипником 37, а для этого необходимо освободить цапфы:

• корпуса амортизаторной стойки 24;
• рычага подвески 1;
• суппорта тормоза (на схеме не указан).

Если вам предложат болт 4A0407643A размер М16х1,5х77 мм, то он подойдет на Audi 100, 100/Avant, А4, А6/Avant и другие, включая Volkswagen Golf 2003-2007, Passat/Variant, Jetta, Bora, некоторые модели Skoda Superb и Seat Leon/Leon 4, Toledo.

Как Поменять Подшипник Передней Ступицы Ауди 80

13,2. Замена подшипника ступицы

Замена подшипника ступицы

Двухрядные роликоподшипники уплотнены. Заводская настройка предварительной нагрузки и смазка подшипника. Подшипники рассчитаны на весь срок службы автомобиля и не требуют дополнительного обслуживания. Избегайте затягивания гаек приводного вала выше допустимого значения.

Для завершения процедуры вам понадобится подходящий пресс или машина, оснащенная большим зажимом. Также подготовьте соответствующую оправку (головки соответствующего размера). Внутренние опорные оболочки расположены в шарнире в шарнире и иногда удаляются вместе со ступицей. В таких случаях следует использовать специальные чистящие средства для их удаления.

1. Снимите ступицу в сборе (см. Рис. Снятие и установка передней подвески в сборе) 2. Прикрепите ступицу к паре деревянных блоков или закрепите ее в челюстях с помощью мягких челюстей. Поместите соответствующую раму на внутренний конец фланца ступицы, снимите фланец с подшипника. Если внешняя часть внутреннего кольца подшипника остается в ступице, используйте съемник для снятия (см. Предупреждение в начале этого раздела).

Замена Audi 80 Рулевого подшипника до 1987 года.

замена подшипники Мистер Иваново. T 89997302503. Видео без складных стоек Audi80 ,CV соединение под гайкой,подшипник FAG 713.

Подшипники колес Audi 80.

Ауди 80. подшипник муженек.гул.

3. Удалите стопорное кольцо подшипника от внешнего конца втулки сборки.

4. При необходимости вставьте внутреннее кольцо подшипника обратно в клетку и надежно поддерживайте внутреннюю часть узла ступицы. Используя соответствующую оправку, нажмите на подшипник ступицы (оправка должна опираться только на торец внутреннего кольца подшипника). 5. Тщательно протрите узел ступицы, фиксируя ссадины и выступающие края, которые могут помешать монтажу. Проверьте сборку на наличие трещин и других механических повреждений, при необходимости замените неисправные компоненты.

Подшипник стопорное кольцо должно быть заменено в обязательном порядке, независимо от его состояния.

6. Слегка смажьте наружную поверхность подшипника и ось фланца втулки. 7. Надежно закрепите узлы ступиц и вставьте в них подшипник. Проследите перпендикулярность подшипника. Оправка должна опираться только на внешнюю поверхность внешней клетки. 8. Посадка подшипник, зафиксируйте его новым стопорным кольцом, убедившись, что оно правильно входит в паз на узле ступицы. 9. Поднимите наружу ступицы в сборе и установите внутреннее кольцо подшипника со стороны фланца. муженек. Прижмите подшипник к подшипникам с оправкой, опираясь на конец внутренней камеры. Проверьте свободу вращения фланца ступицы, удалите излишки смазки. 10. Установите на место ступицу в сборе (см. Рис. Снятие и установка передней подвески в сборе)
