Ремонт Спидометра Ваз 2109

Привод спидометра на автомобиле ваз 2109 снимаем для замены корпуса, уплотнительного кольца или самой шестерни привода. Его снятие можно произвести без демонтажа самой коробки передач, для этого автомобиль необходимо загнать на смотровую яму или эстакаду. Порядок проведения ремонта выглядит следующим образом:

Торцовым ключом отворачиваем один болт крепления корпуса привода спидометра к кпп и поддев его плоской отверткой снимаем.

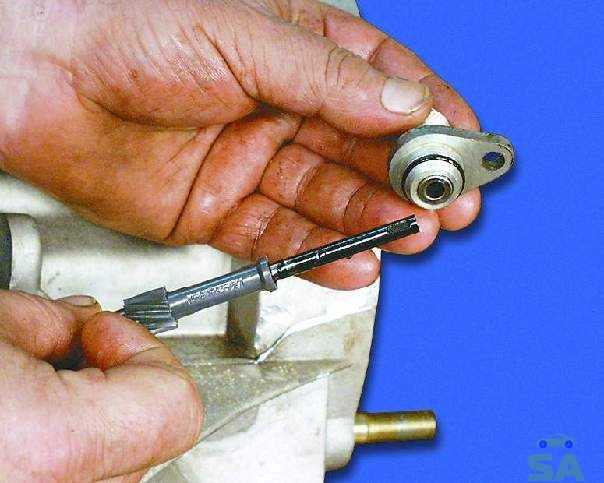

Теперь можно снять саму ведомую шестерню. Данная шестерня выполнена из пластика, поэтому ее необходимо внимательно осмотреть и в случае обнаружения следов выработки, замените ее на новую

Так же обратите внимание на посадочное гнездо, куда вставляется наконечник гибкой тяги спидометра, оно не должно быть разбитым со слизанными углами, в противном случае данный дефект так же является причиной замены шестерни.
Обратите внимание на корпус коробки, где устанавливается привод. Если заметны следы масляных подтеков, то необходимо заменить резиновое уплотнительное кольцо, расположенное на корпусе привода

Чтобы его снять, необходимо вынуть ведомую шестерню, после чего вытолкнуть уплотнительное кольцо.
Промойте все детали в чистом керосине.

На этом ремонтные работы по снятию и ремонту привода спидометра ваз 2109 завершены. Промыв все детали, соберите его в обратной последовательности и установите на место.

Нерабочий спидометр — крайне неприятная поломка. Ремонт спидометра ВАЗ 2108, 2109, 21099 можно сделать своими руками. При ремонте необходимо быть предельно аккуратным, чтобы не сломать ограничитель и указатель скорости. Вот признаки того, что спидометр неисправен:

• Цифры на счётчеке не становятся ровно и со временем перестают работать вообще;
• Спидометр начинает показывать неправильную скорость движения;
• Датчики перегорают.

Чтобы осуществить ремот спидометра на Ваз 2108, нужно снять переднюю панель. Делается это так:

1. Откручиваем «бороду» (2 винта нижней панели);
2. Снимаем 3 зажима верхней панели и отключаем выключатели (габариты, аварийку и ближний свет);
3. Достаём магнитолу и отключаем прикуриватель;
4. Затем снимаем саму панель — отворачиваем 2 винта крепления панели и откручивает тросик спидометра. Потом снимаем три колодки;
5. На блоке спидометра откручиваем винты крепления;
6. Если спидометр завышает скорость, делаем следующее:
7. Перебросить указательную стрелку через ограничитель;
8. Отрезать кусок строительного скотча и приклеить внизу шкалы;
9. Поставить карандашом метку в нижней точке стрелки;
10. Затем линейкой замеряем расстояние от 0 до 10 км/ч. Оно равно 0.7 мм;
11. Отмеряем нужное расстояние от поставленной метки на скотче, и опять ставим метку;
12. После этого, снимаем стрелку спидометра и устанавливаем её так, чтобы её нижнее положение падало на вторую метку.

ТИПЫ УСТАНАВЛИВАЕМЫХ ИЗМЕРИТЕЛЕЙ

Замена датчика скорости своими руками  для ваз 2115 мало, чем отличается  от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как  Лада Калина, Гранта либо Приора.

Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

• Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
• От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения  «нейтралки» (нейтральной передачи) при движении.

Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное  ее отличие, это электронный спидометр и полное отсутствие троса.

Накручивается он  прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его  на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Тип №3

Новейшая  версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется  на его боковом пояске.

Функции и устройство привода

Видимая часть механического спидометра состоит из цифрового табло и вращающейся стрелки, с помощью которой обозначается скорость движения автомобиля. Также современные спидометры оснащены и одометрами, показывающими пройденное автомобилем расстояние.

Показатели передаются на датчик скорости спидометра от КПП с помощью привода спидометра, состоящего из приводного вала и троса, идущего к датчику скорости. Приводной вал воспринимает вращательное движение вторичного вала трансмиссии, на который устанавливается ведущая шестеренка для передачи импульсного сигнала к приводу.

В современных автомобилях механические приводы спидометра все больше уступают место электрическим и электромеханическим приводам. В таких устройствах приводной вал дополнительно оборудуется трехфазным генератором, который соединяется клеммой с электродвигателем, расположенным в корпусе указателя спидометра.

Как снять привод спидометра ВАЗ 2109, 2110, 2107, 2114

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
3. Ключом «на 13» отвернем две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть коробки передач.
5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

1. ДС выкручиваем против часовой стрелки.
2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.

1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

ВАЗ 2115

1. Сначала надо снять с автомобиля патрубок с корпусом фильтра.
2. Очистить поверхность коробки щеткой из металла вокруг датчика.
3. Затем смыть грязь, при помощи очистителя и протереть поверхность.
4. Придерживаем датчик, используя при этом ключ на 22.
5. Далее остается снять сам датчик.

Частые причины поломки привода спидометра

• Долгий срок службы — у каждого устройства есть свой срок работы.
• Что-то упало на датчик и повредило его соединение.
• Пересохли провода или просто отошел контакт, который не дает прибору работать.
• Сложная конструктивная особенность использования, увеличенное количество влажности и постоянное загрязнение пространства под капотом.
• Установка прибора плохого качества или покупка дешевого датчика скорости без специальных качеств и характеристик.

Вылетает передача

Если во время движения у вас вылетает скорость, скорее всего, изношен блок шестерен. Также выходят из строя замки на шестерне и муфте. Данные элементы меняются целиком на новые.

Стоит отметить, что передача на «девятке» может вылетать и по причине слишком быстрого переключения. Завод-производитель рекомендует выдерживать двухсекундную паузу при переходе на повышенную скорость. Если игнорировать эту проблему и далее, можно столкнуться с выходом из строя синхронизаторов.

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Погрешность показаний

Сам СА — это настраиваемый прибор, однако он не может быть на 100% точным. Как и любой другой измерительный девайс, СА имеет определенную погрешность и обычно устройство завышает показатели скорости, но не занижает их.

В среднем погрешность спидометра составляет около 10%, однако этот показатель может варьироваться в зависимости от многих причин:

В случае с переднеприводными транспортными средствами привод спидометра привязан к левому колесу. Поэтому погрешность может проявляться на любом повороте. К примеру, поворот влево позволит снизить показания СА, а вправо — увеличить их.
Немаловажную роль играет размер резины. Если вы установите на свой автомобиль резину с меньшим диаметром, это может привести к увеличению числа оборотов, соответственно, показания СА будут более высокими, чем они есть

В том случае, если на колеса будет поставлена резина с большим диаметром, чем нужно, то полученные показатели будут занижены.
Если высота резины будет больше на 1 см, это также увеличивает погрешность показаний, которая составит 2.5%.
Не менее важное влияние на правильность скорости оказывает и давление в резине, а также износ протектора. Если резина будет плохо накаченной, это приведет к увеличению расхода бензина, а также снижению возможной максимально допустимой скорости

И при этом сам СА будет демонстрировать завышенные показатели.

Если учесть все эти моменты, то можно точно сказать, что СА не является точным прибором и никогда не может наиболее точно демонстрировать скорость движения транспортного средства. На сегодняшний день наиболее точные показатели могут давать только цифровые девайсы, а также устройства, подключенные к GPS-навигаторам. Последние, благодаря спутниковому позиционированию, могут продемонстрировать наиболее точную скорость без погрешности. Если вы заметили, что погрешность в работе вашего СА слишком высокая, нужно произвести диагностику устройства или обратиться к специалистам.

Извините, в настоящее время нет доступных опросов.

Устройство и принцип действия спидометра

Приводом спидометра называют совокупность механизмов, предназначенных для передачи информации о скорости автомобиля на циферблат спидометра. На ВАЗ 2109 данный привод выполнен в виде двух шестерен (ведомая и ведущая), которые крепятся на вторичном валу коробки переключения передач, а также гибкого вала.

При вращении вторичного вала (автомобиль начинает движение) шестерни привода получают вращающий момент и передают его на гибкий вал, который, в свою очередь, имея связь со стрелкой спидометра, заставляет ее показывать необходимую информацию на циферблате.

В зависимости от модификации автомобиля гибкий вал может иметь разную длину. Это связано с тем, что первые «девятки» имели торпеду с низким расположением, а значит, вал имел меньшую длину. Лишь последние выпуски автомобилей, прошедшие модернизацию получили торпеду с более высоким расположением, что заставило конструкторов изготавливать гибкий вал большей длины.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Замена троса спидометра

Большинство владельцев автомобилей могут столкнуться с такой проблемой, как поломка спидометра. Часто в этом вина неисправности тросика. И для замены троса спидометра не нужно сразу ехать в СТО, ведь замену можно легко произвести своими руками с помощью подробной инструкции.

Начнём:

1. Спускаемся под автомобиль (например, в смотровой яме или эстакаде), после откручиваем трос от привода, который расположен со стороны мотора и сдвинем резиновый чехол наверх, откручивая гайку троса.
2. Потом отсоединим тросик.
3. Для того, чтобы вы смогли отсоединять трос от спидометра, перед этим следует снимать блок с приборной панели.
4. Но если у вашей машины приборная панель расположена низко, то стоит открутить два болта и аккуратно снимать козырёк, сжав пальцами пружинные зажимы.
5. И уже после проделанных махинаций спокойно вынимаем все приборы.
6. Но в ситуации, когда в машине панель поставлена слишком высоко, тогда вы сначала снимаете накладку и уже потом откручиваете «блок приборов».
7. Далее с задней стороны вы откручиваете гайку троса от спидометра и вытаскиваете неисправную деталь через отсек мотора, запоминая как он проходит через него.
8. Следующим действием вы протягиваете новый тросик. Для этого вставляете заглушку в перебор отсека (для упрощения задачи смазываете её маслом. Например «Литол»). Запомните!При покупке нового тросика необходимо обязательно при себе иметь старый или точно знать его длину. В ином случае размер не подойдёт и новая деталь будет непригодна для использования. Это связно с тем, что в разных автомобилях приборные панели установлены по разному и поэтому существуют тросы длиннее и короче. Рекомендуется руководствоваться этим во время приобретения и ремонта!
9. После снимаем комбинацию приборов и с лёгкостью снимаем спидометр, заменяя его.
10. И наконец, ставим на место все приборы, перед этим прикручивая гайку тросика обратно к спидометру. Ставим панель обратно и наслаждаемся работой, проделанной вручную!

Привет всем владельцам автомобиля ВАЗ 2109. Сегодня хочется разобрать основные причины, почему не работает спидометр . Если вы ещё не знали, то на машине устанавливался механический привод. Крутящий момент на спидометр передаётся при помощи гибкого вала, а шестерни привода установлены на вторичном валу коробки передач. Привод спидометра на девятке отличается длиной в зависимости от того какая панель установлена высокая или низкая. Если панель ВАЗ 2109 высокая, то гибкий вал будет длиннее, чем у автомобиля с низкой панелью.

Итак, теперь давайте перейдём к причинам, по которым отказывается работать спидометр. Самая часто встречаемая причина отказа спидометра это проблемы с гибким валом обычно называют тросиком спидометра либо приводом. Обычно тросик спидометра обрывается около входа в коробку передач.

Чтобы проверить тросик спидометра нужно его отсоединить от комбинации приборов и дальше проехав немного посмотреть крутиться ли кончик, который отсоединили от панели. В случае если он не крутится, то придётся открыть капот, открутить крепление тросика спидометра ВАЗ 2109 и вытащить его. Если тросик спидометра оборвался, то вытащить получится только оболочку, а кончик, который остался в приводе нужно вытащить при помощи плоскогубцев.

Если тросик получилось вытащить совместно с оболочкой, значит у него съелись грани на конце, и из-за этого крутящий момент с привода не передаётся. В том и другом случае решением проблемы будет замена тросика на новый. Но помните, как писалось выше, длина для разных панелей девятки отличаются.

Следующая причина отказа спидометра это износ приводных шестерёнок. Следует помнить, что менять их придётся вместе с тросиком и перед покупкой новых узлов нужно подсчитать количество зубьев на изношенных узлах. Одинаковое количество зубьев нужно для того чтобы спидометр показывал достоверные показания. Ну, вот и всё на этом мы рассмотрели основные причины, почему не работает спидометр на автомобиле Ваз 2109.

11 октября 2018
