Установка тросика спидометра ВАЗ 2107

Перед установкой нового тросика его необходимо вытащить из оболочки, смазать смазкой “Литол” и вставить на место.

Далее необходимо привязать направляющую проволоку к гайке крепления тросика к спидометру и протянуть его снизу машины внутрь салона.

Дальнейшие действия производятся в порядке, обратном снятию тросика спидометра.

После установки тросика необходимо вставить резиновый защитный чехол, находящийся на оплетке. в отверстие в кузове машины. через которое тросик проходит в салон.

На этом ремонт спидометра ВАЗ 2107 завершен

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает спидометр на автомобиле ВАЗ-2107. Как вы, наверное, знаете «семёрки» перестали выпускать еще в 2012 году, но до сих пор на наших дорогах можно встретить не только инжекторные на как не странно и карбюраторные автомобили этого семейства. Почему я об этом вспомнил? Да потому что, на карбюраторных Жигулях устанавливались механические приводы спидометра, а на инжекторных спидометр устанавливался электронный.

Итак, давайте разберём подробнее механический привод спидометра на ваз-2107. Привод получал крутящий момент при помощи червячного редуктора от коробки переключения передач. Самая частая неисправность в этом узле был обрыв троса либо срезались грани на концах. Проверить можно было так, нужно было отсоединить гибкий трос от спидометра и попросить, кого нибудь покрутить вывешенное заднее колесо и смотреть крутится тросик или нет. Если трос не крутится, то его следует заменить, а вот если крутится, значит, проблема в самом спидометре.

Теперь давайте перейдём к спидометру автомобиля ваз 2107 с инжекторным двигателем. Электронный привод на семёрке так же имеет червячный редуктор, который вращается за счёт вала датчика скорости, назначение которого превращение частоты вращения в электрические импульсы. Далее эти импульсы через ЭБУ приходят к шаговому электродвигателю спидометра, который и будет показывать нам скорость автомобиля.

Если спидометр на инжекторной ваз-2107 перестал работать, первым делом нужно провести тест панели приборов. Для этого при выключенном зажигании нужно нажать на кнопку сброса суточного пробега и удерживая данную кнопку включить зажигание. В режиме теста панели все стрелки должны начать движение от начала шкалы до конца. Это действие должно повториться три раза при условии, что комбинация приборов ваз 2107 исправна.

Если спидометр не выполнит этот тест, значит, он неисправен и его придётся заменить. А если при тесте спидометр отрабатывает нормально то, скорее всего, вышел из строя датчик скорости. Для того чтобы проверить датчик скорости нужно его поменять на новый такой же.Если после того как поменяете данный датчик скорости спидометр оживёт значит вы все сделали верно а вот если спидометр не заработает то нужно будет проверять разъёмы электрической цепи от комбинации приборов до датчика скорости. Ну, вот и все на этом мы рассмотрели основные причины и неисправности спидометра на автомобиле ВАЗ-2107. Всем пока.

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105

К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке

В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Проверка ДС необходима в случае обнаружения типичных признаков его неисправности. Данное устройство можно проверить несколькими способами, в том числе и не снимая прибор с автомобиля. Для этого вам потребуется мультиметр и обычная лампочка на 12 В.

Мультиметр – это устройство для тестирования электросетей и приборов, потребляющих электричество. Для диагностики автомобиля это незаменимая вещь, так что имеет смысл приобрести его в гараж, благо стоит он не дорого (порядка 400-600 рублей).

Проверка датчика скорости – способ №1 (со снятием ДС):

1. Демонтируем ДС (прочесть, как это сделать, вы можете в следующем разделе статьи);
2. Устанавливаем мультиметр в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах в колодке ДС: первый – на контакт, идущий к приборной панели(он по центру), второй – на контакт массы;

   Способ подключения мультиметра

4. На передней торцевой части корпуса ДС вы увидите шток, при вращении которого датчик включается в работу. Соответственно, чтобы проверить устройство нам нужно его покрутить, сделать это удобнее всего надев на ось металлическую трубку соответствующих размеров.

При вращении штока датчика тестер должен показывать всплески переменного напряжения. Чем быстрее будет скорость вращения, тем большими должны быть всплески напряжения.  Если этого не происходит – устройство неисправно.

Второй способ позволяет выполнить проверку датчика не снимая его с машины, однако для его реализации вам потребуется загнать четырнадцатую на смотровую яму.

Способ №2:

1. Загоняем четырнадцатую на яму и поддомкрачиваем ее в районе левого переднего колеса;
2. Находим ДС и разъединяем колодку подключенных к нему проводов;
3. Подключаем электроды мультиметра к контактам массы и подачи сигнала в ЭБУ (центральный и крайний правый контакты);
4. Вращаем находящееся в воздухе колесо и проверяем показания тестера на предмет появления всплесков напряжения.

Если по каким-то причинам вы не можете выполнить проверку мультиметром, можно воспользоваться обычной лампочкой на 12 В.

• Машина на яме, передняя часть поднята на домкрате;
• Провода лампочки подключаем к левому (питание) и центральному (подача сигнала) контактам датчика;
• Начинаем вращать колесо – если лампочка мигает, значит ДС работоспособен.

Не работает спидометр на ВАЗ-2112 16 клапанов

Назначение и принцип работы спидометра

Комплект измерителя скорости автомобиля состоит из датчика скорости (ДС), соединительных проводов, сетевого предохранителя и показывающего прибора. На «десятках» устанавливается стрелочный спидометр. Он расположен на торпедо и выполнен в едином блоке с другими приборами и индикаторами. При движении автомобиля стрелка спидометра показывает истинную скорость, а одометр фиксирует пройденное расстояние. Показания отображаются либо на ЖК-дисплее, либо на барабанном счетчике.

На автомобилях ВАЗ-2110 первых выпусков использовался механический привод спидометра, выполненный в виде тросика в металлической оплетке с четырехгранниками с обеих сторон. Для крепления к прибору и приводному устройству имелись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач посредством тросика передавался непосредственно показывающему прибору.

Принцип работы прибора основан на эффекте Холла. Сигнал с ДС передается на электронный блок управления (ЭБУ) и, преобразовавшись, поступает на вход схемы спидометра. Кроме того, он задействован в системе зажигания и подачи топлива на форсунки. ДС представляет собой асинхронный генератор, возбуждаемый постоянными магнитами. Сигнал поступает в ЭБУ в виде электрических импульсов, пропорциональных скорости движения автомобиля. Например, за время прохождения машиной расстояния в 1 км, в блок управления их поступает около 6 тыс.

Признаки и причины неполадок ДС

На вазовских «десятках» установлены стрелочные показывающие приборы, т. е. о величине скорости судят по углу ее отклонения. Если во время езды скачет и прыгает стрелка спидометра, лежит на «нуле» или показывает значения, не соответствующие истинным, а одометр не фиксирует пройденный путь, то это говорит о поломке ДС.

Такая ситуация возникает из-за загрязнения контактной колодки датчика, т. к. первичный прибор расположен на корпусе коробки передач под капотом и не защищен от попадания грязи. Колодка может быть подвержена воздействию паров масла, проникающих через поврежденные уплотнители. Это приводит к потере контакта и, как следствие, к неправильным показаниям спидометра. Такая поломка может возникнуть как у датчиков с квадратным разъемом, так и с круглым. Различие между ними состоит в том, что первые используются в системах Bosh, а вторые — в «Январь 4» и GM.

При выходе из строя датчика скорости часто наблюдается неустойчивая работа двигателя на холостом ходу, а также повышается расход топлива. В этом случае проводится замена ДС. При выборе исправного датчика желательно подобрать модель, которая идентична старому. Предпочтение отдается изделиям, распиновка контактов которых указана в виде «-», «А» и «+», а не цифровому обозначению. Это поможет при ремонте прибора и замере сигнала на выходе.

Инструкция по замене своими руками

Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

1. машину ставят на смотровую яму либо эстакаду;
2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
3. снимают корпус (его следует поддеть отверткой);
4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

1. выдается неправильная информация о скорости движения ТС;
2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
3. перегорают датчики.

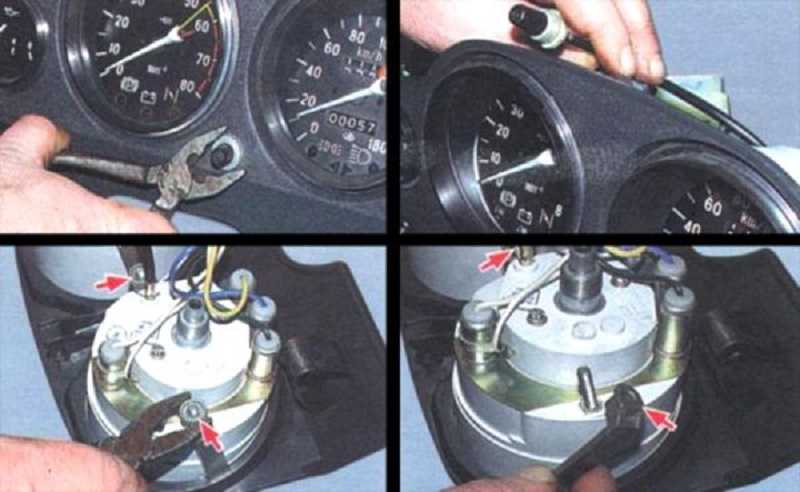

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
3. затем отключается прикуриватель;
4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2112 как снять бардачок на

Можно ли в приору заливать 92 бензин, рекомендации производителя

Как снять рулевую колонку на ваз 2107

Лада гранта, сколько литров бак бензина в автомобиле

ВАЗ 2115 замок спинки заднего сиденья

Демпферный шкив коленвала ваз 2110

ВАЗ 2114 — стартер не реагирует на поворот ключа

Регулировка редуктора заднего моста ваз 2106 в домашних условиях

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110. Упавшая стрелкаСегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Не работает спидометр на Ваз 2107

Легковой автомобиль ВАЗ-2107 перестали выпускать в 2012 году, но до сих пор ещё можно встретить в эксплуатации «семёрки» не только с инжекторным, но ещё и с карбюраторным двигателем. Основным отличием в устройстве спидометров на этих ВАЗ-2107 было то, что у карбюраторных «семёрок» он имел механический привод, а на инжекторных – спидометр был электронный. Спидометр с механическим приводом получал крутящий момент с вторичного вала коробки перемены передач при помощи червячного редуктора и гибкого троса. Наиболее часто встречающимися неисправностями в этом устройстве, были обрыв троса или срезание граней на его концах. Для того чтобы убедится в этом, нужно было отсоединить гибкий трос от спидометра, а при помощи домкрата, вывесить одно из задних колёс автомобиля. Затем попросить кого-нибудь посмотреть на кончик гибкого троса, а самому покрутить вывешенное колесо. Если гибкий вал вращаться не будет, то Ваше предположение было верным и его придётся заменить. Ну, а если трос вращается, то неисправным будет сам спидометр.

Спидометры «семёрок» с электронным приводом, также на вторичном валу коробки перемены передач имеют червячный редуктор, который приводит во вращение вал датчика скорости, в задачу которого входит превращение частоты вращения в электрические импульсы. Эти импульсы, через электронный блок управления (ЭБУ), поступают к шаговому электродвигателю спидометра, который начинает показывать скорость автомобиля.

Если спидометр перестал работать, то выяснения места неисправности необходимо провести тест комбинации приборов. Для этого, при выключенном зажигании, нужно нажать на кнопку сброса суточных показаний, а затем включить зажигание. В этом случае все стрелки приборов должны начать движение от начала и до конца шкалы. Так должно повториться трижды, при условии, что сами приборы исправны.

Если спидометр этот тест выполнять откажется, значит, его придётся заменить, так как он неисправен. А если, спидометр этот тест полностью выполняет, то наиболее вероятной неисправностью будет выход из строя датчика скорости. Для того, чтобы проверить это предположение, датчик скорости, находящийся на корпусе коробки передач, придётся заменить на такой же, но новый.

Если после замены датчика скорости спидометр заработает, значит, Ваше предположение было верным, а если спидометр работать не будет, то придётся проверять состояние штекерных разъёмов в электрической цепи от датчика скорости до комбинации приборов.

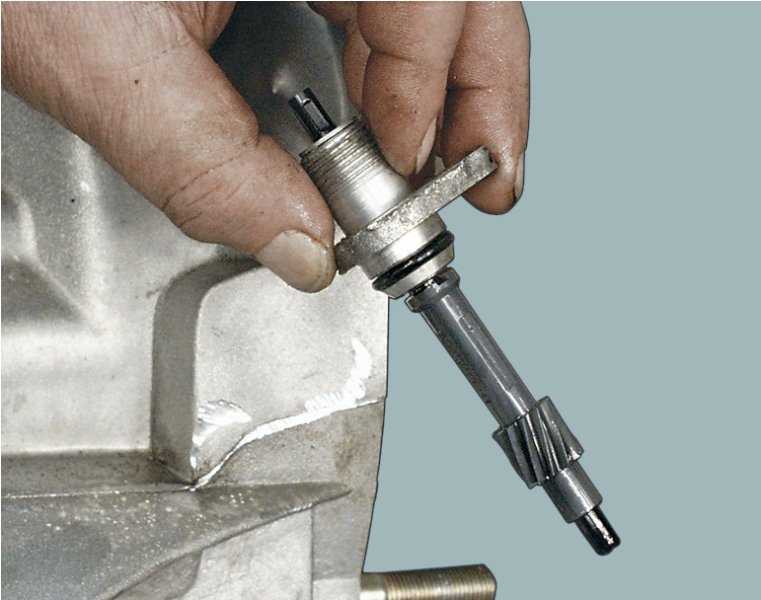

Ремонт и замена привода

Читайте

Чтоб отремонтировать либо поменять данное устройство, нужно выполнить последующие деяния:

1. При помощи ключа на «13» необходимо открутить болт на хомуте, с помощью которого крепится выхлопная труба к коробке.
2. Потом откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, при помощи которых поперечина крепится к кузову.
3. На последующем шаге нужно опустить заднюю часть КПП так, чтоб шпильки могли выйти из отверстий поперечин.
4. Сместив КПП на право, можно вынимать привод устройства из его места посадки на картере.
5. Дальше устанавливаем новое устройство и производим деяния оборотные снятию.

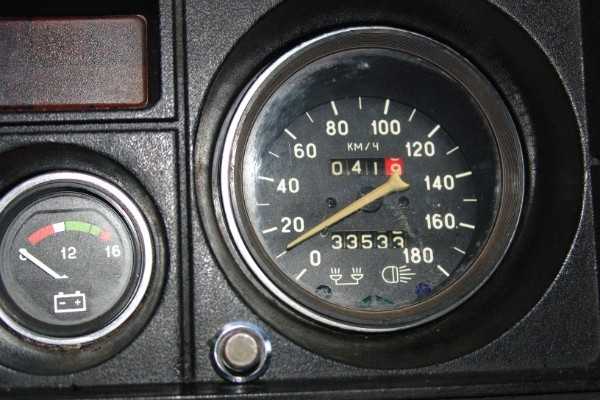

Технические характеристики спидометров

Модель — 2107 23.3802

Спидометр ВАЗ 2107 23.3802

• Диапазон показаний (0-180) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1:1000. Без корпуса.
• Входит в комбинации приборов 151.3801. 153.3801. 155.380

Модель — 2104,05 17.3802

Спидометр ВАЗ 2104, 2105 17.3802

• Диапазон показаний (0-160) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1000:1.
• Посадочный диаметр корпуса 98 мм.

Модель — 2106,21 СП193

Спидометр ВАЗ 2106, 2121 (Нива) СП193

• Диапазон показаний (0-180) км/ч.
• Диапазон измерений (свыше 20-140) км/ч.
• Передаточное отношение 1000:1.
• Посадочный диаметр корпуса 100 мм.
• Емкость итогового счетчика пробега 99999 км.

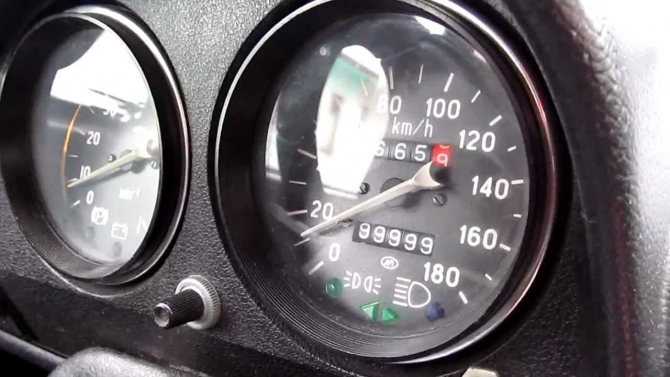

Как организована работа одометра в различных авто

В пожилых автомобилях в качестве одометров применялись обычные счетчики, подобные счетчикам потребления воды. Они приводились в действие при помощи обычного тросика отбора частоты вращения с выходного вала коробки передач. Такие одометры работали в паре с индикатором скорости.

В современных автомобилях применяются цифровые одометры. Они выполнены в виде отдельной индикаторной панели, управляемой цифровой схемой, расположенной на приборной панели, либо зоны индикации бортового компьютера. Такая организация индикации пробега основана на показаниях датчика частоты вращения колес (информация может браться непосредственно с блока АБС) или специального датчика в коробке передач.

Как проверить датчик скорости?

Если на вашем авто перестал работать спидометр, начните с проверки датчика скорости. Отсоедините разъем питания датчика, после чего с помощью мультиметра проверьте следующие значения:

1. Наличие «массы». Условия проверки: мультиметр в режиме «прозвонки», измерения проводятся со стороны минусовой клеммы АКБ и контакта «массы» в разъеме. Сопротивление должно быть близким к 0.
2. Наличие питающего напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и контакта «31» разъема питания датчика. Напряжение должно быть равным либо немного меньшим напряжению на выводах аккумулятора.
3. Наличие опорного напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и сигнального вывода в разъеме датчика скорости. Напряжение должно быть в пределах 4,5-5 В либо немного меньшим за напряжение на выводах аккумулятора (зависит от особенностей устройства конкретной модели авто).

За неимением осциллографа, с помощью которого можно просмотреть наличие и форму импульсов выходного сигнала, можно воспользоваться светодиодной контролькой, подключенной к сигнальному выводу датчика скорости. При вращении зубчатого колеса привода спидометра светодиод должен моргать.

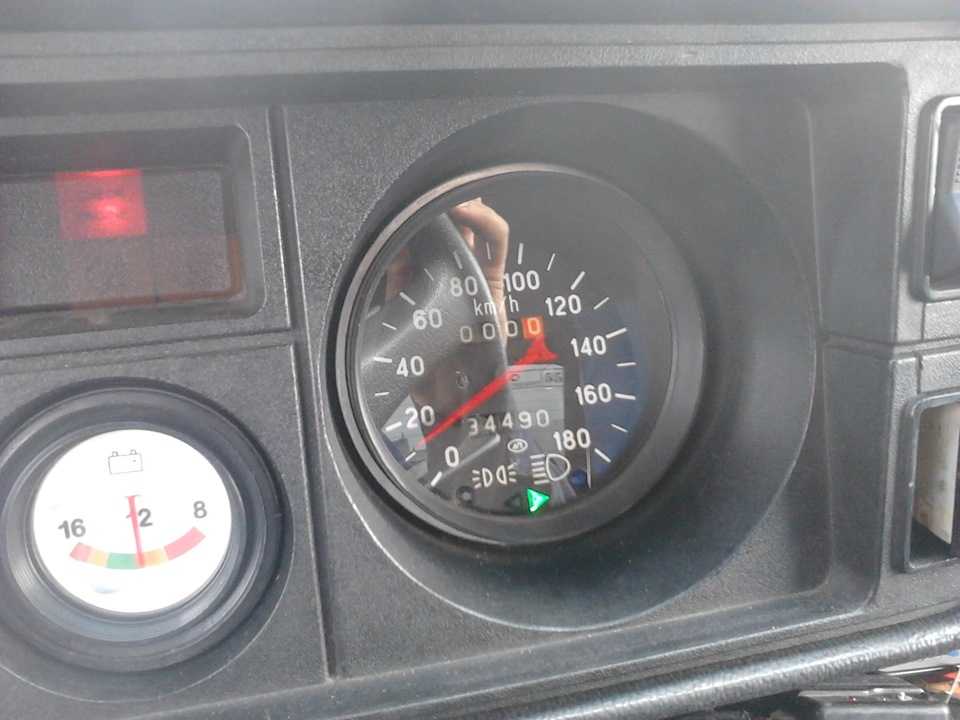

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

Основные характеристики спидометра на «шестёрке»:

• показания от 0 до 180 км/ч;
• измеряемая скорость движения — от 20 до 160 км/ч;
• передаточное отношение — 1:1000.

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Любопытно, что первый прототип современного спидометра был создан ещё в 1500-х годах самим Леонардо да Винчи. Этим прибором проводились измерения скорости экипажей запряжённых лошадьми. А на автомобилях спидометры начали устанавливаться только в 1901 году.

Устройство защищено прочным стеклом, чтобы исключмить риск повреждений

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

• механического действия;
• электронные.

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

Количество пройденных километров отражается на цифрах барабана

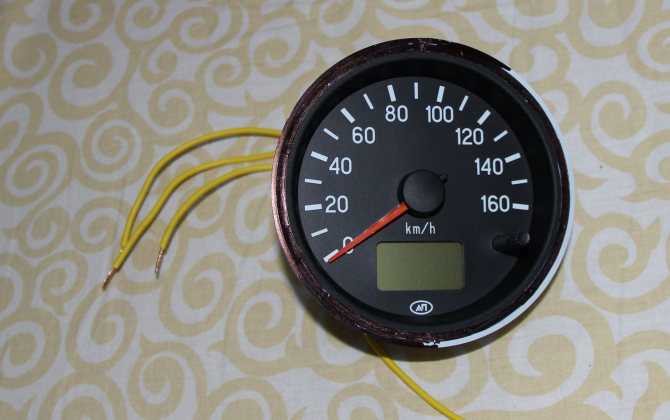

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Для удобства считывания информации прибор оснащён цифровым экраном

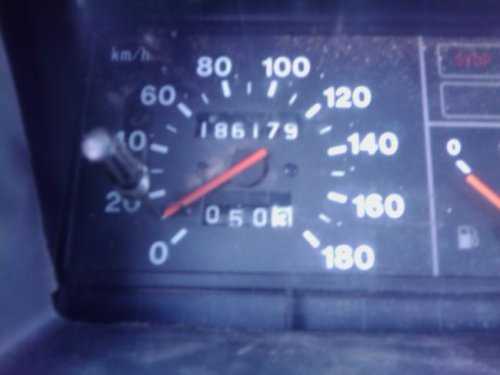

Почему спидометр врёт

На самом деле даже самый современный автоспидометр может искажать реальные показатели скорости. В основном, проблемы связываются с калибровкой устройства или с разницей при работе разных валов во время манёвров.

Водителю необходимо знать, что главной причиной «обмана» спидометров на ВАЗ 2106 считается размер дисков и резины. Чем больше общий диаметр колеса на машине, тем большее расстояние «шестёрка» проходит за 1 оборот приводного вала. Соответственно, тем большее количество пробега покажет прибор.

Видео: врёт спидометр — разбираем, лечим

По статистике спидометры на ВАЗ 2106 «врут» на 5–10 км/ч. Именно из-за этой особенности производители обычно чуть занижают калибровку устройства, чтобы прибор показывал немного заниженные показатели, чем есть на самом деле.

Показатели с завода несколько занижены, чтобы исключить риск повышения скорости

Замена датчика скорости lada 2107 (ваз 2107)

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Видео «Замена тросика спидометра»

В этом ролике показывается, как поменять тросик указателя на ВАЗ 2107 (автор видео – Алексей Романов).

Примечание! Для замены троса, вам нужно будет запастись следующим набором инструментов: Во-первых обязательно запаситесь основными инструментами, такими как отвёртка и гаечные ключи. Далее вам нужно будет взять пассатижи, и к тому же проволоку длинной примерно на «2 метра» и диаметром «0.2-0.5 мм» чтобы было легче произвести замену троса!

Где находится трос спидометра? Он располагается рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Когда нужно менять трос спидометра? Он подлежит замене, при:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Примечание! Если у вас гайка крепящая трос к редуктору, или же к спидометру будет поломана, то в таком случае при езде будут наблюдаться резкие скачки стрелки спидометра!

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

Сколько стоит новый спидометр?

Цены в различных автомагазинах могут отличаться в зависимости от региона проживания и наценок. Примерный диапазон составляет 600-800 руб. за новый «штатный» контрольный прибор.

«Семерочный» (ВАЗ 2107) спидометр стоит чуть дешевле моделей приборов для автомобилей ВАЗ 2104, 2105 и ВАЗ 2106, 2121, так как слегка отличается по размерам (не имеет своего корпуса).

Спидометром называют прибор, показывающий скорость движения автомобиля на данный момент времени. Независимо от устройства его внешний вид выражен в виде стрелочного индикатора, хотя есть машины, где скоростной режим отражается цифрами на жидкокристаллическом экране. Неисправности этого прибора могут проявляться по-разному. Их объединяет одно, что передвигаться на таком транспорте нельзя. Доехать можно только до гаража или ближайшей СТО, чтобы выяснить, почему не работает спидометр.

Установка привода спидометра ВАЗ-2107

Перед установкой необходимо вынуть тросик из оплетки и обработать смазкой Литол, а потом вставить обратно. Затем нужно зафиксировать к гайке крепления привода направляющую проволоку и протянуть его снизу автомобиля внутрь салона.

Следующие действия осуществляются в порядке, обратном демонтажу троса спидометра.

Борьба с поломками спидометра на ВАЗ 2106, 2107 и 2108: как поменять привод и трос?

Поломка указателя скорости не позволяет водителю выслеживать, с какой скоростью движется автомобиль, что может стать предпосылкой трагедии либо выписанным штрафом за нарушение высокоскоростного режима. Предпосылкой поломки может быть привод спидометра ВАЗ 2107, также оборванный тросик. О спидометре, его устройстве, причинах неисправности рассказывается в статье. Также дается аннотация по ремонту и подмене привода.
