Когда нужно делать

Углы рекомендуется проверять и регулировать в следующих случаях:

1. Машина проехала около 10-15 тыс. км (касается отечественных моделей) или 20-45 тыс. (для импортных марок).
2. Транспортным средством стало сложно управлять, резина начала быстро и неравномерно изнашиваться.
3. Рулевое колесо не возвращается самостоятельно в нейтральное положение после вывода ТС из поворота.
4. После ремонтных работ, связанных с подвеской, элементами рулевого управления и несущих частей кузова, а именно: замены ШРУСа(шарнир равных угловых скоростей), установки новых рулевых наконечников и шаровых опор, замены передних лонжеронов.
5. Если ТС побывало в аварии, также рекомендуется проверить углы развала и схождения.

Следует отметить, что до начала производства работ по измерению и установке углов, необходимо выяснить:

• Исправны ли узлы рулевого управления;
• Не следует ли поменять ступичные подшипники;
• Нет ли проблем с элементами передней подвески.

Ещё следует обязательно отбалансировать диски (при наличии биения).

Компьютерный сход-развал позволяет наиболее точно установить углы наклона колёс

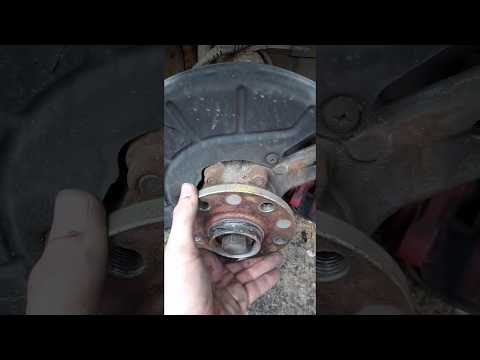

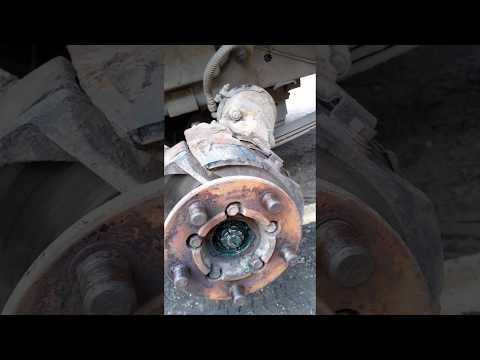

Регулировка подшипника ступицы

Решить поставленную задачу можно двумя способами:

• с помощью динамометрического ключа;
• народный способ.

Различия между этими методами заключаются только в необходимости применения специального инструмента, если выбран первый вариант.

Начинающим водителям стоит воспользоваться первым способом. Для меня он стал делом привычки, хотя могут провести регулировку и «на глаз».

А сейчас об алгоритме действий:

1. Приподнимаю авто с помощью домкрата.
2. Демонтирую защитный колпак, чтобы получить доступ к гайке.

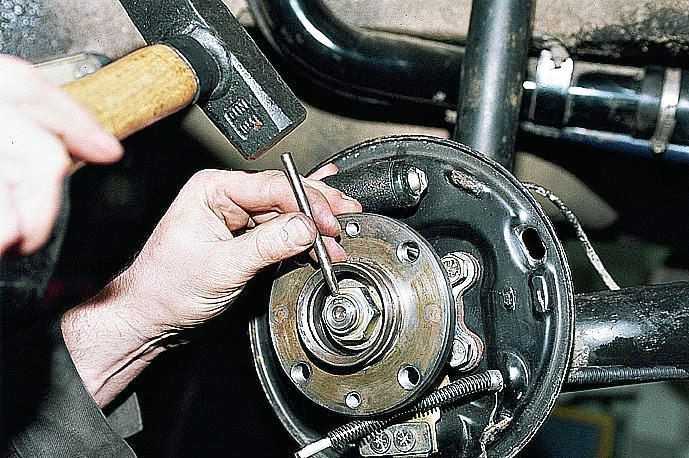

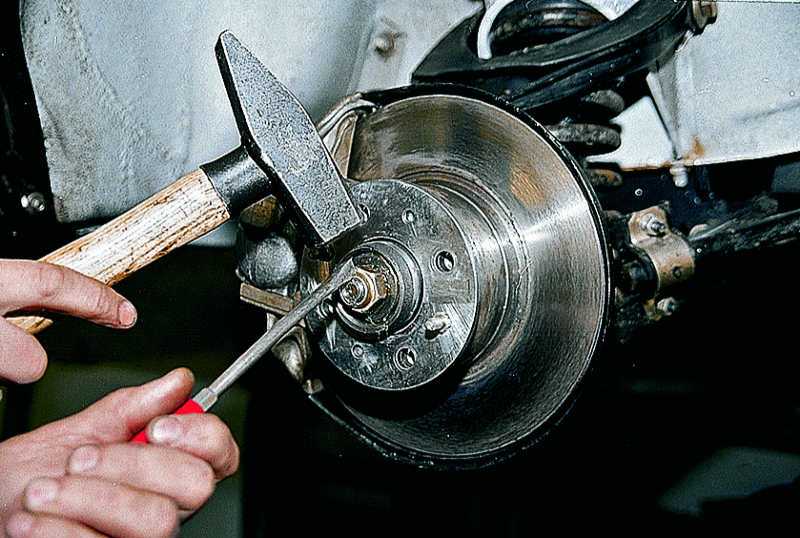

3. С помощью отвертки выравниваю кернение, расположенное на кромке гайки. После этого ее стоит заменить новой, так как прежние места обжима могут не совпасть со специальными пазами, расположенными на оси.
4. Если необходимо заменить подшипник, то следует крутануть колесо в разные стороны либо несколько раз ударить по нему в вертикальном направлении. В результате ролики подшипника займут правильное положение в обойме.
5. Закручиваю гайку с помощью динамометрического ключа до показания  1,9-2 кг/см. Если же этого инструмента нет, то гайка заворачивается до упора и здесь главное не переусердствовать. Поворачиваю колесо в разные стороны, чтобы проверить наличие люфта, которого быть не должно.
6. Отпустив гайку, закручиваю ее с усилием 0,7 кг. При отсутствии инструмента затягивать следует чуть слабее в сравнении с предыдущим пунктом.
7. Регулировочная гайка отпускается на 20 градусов, что соответствует половине оборота. Чтобы определить угол, просто разделите грань гайки на две части. Именно на такое расстояние и следует ее отвернуть.
8. Опять проверяют наличие люфта, он должен быть минимальным.

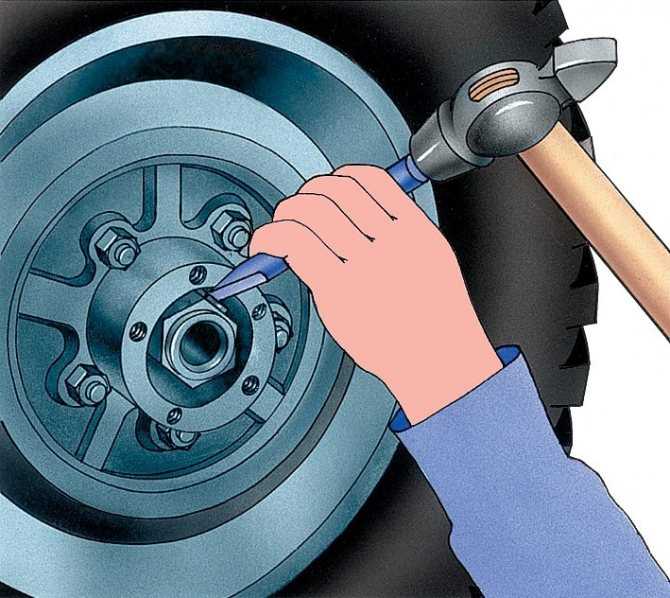

9. Опускаю домкрат и контрю гайку. Чтобы гарантированно избежать существенного смещения регулировочной затяжки, выполнять этот пункт лучше при спущенном колесе.
10. В обязательном порядке проверяю наличие смазочного материала в защитном колпаке и при необходимости произвожу его замену.

Если автовладелец ранее не регулировал люфт подшипника, то могу дать ему один совет. Чтобы понять, какой должен быть люфт, отверните гайку чуть сильнее и сравните, стал ли зазор больше. Закручивайте гайку до того момента, пока люфт не станет еле заметным.

Колеса и ходовая часть

ВАЗ-2110 и все семейство в силу переднего привода испытывает повышенную нагрузку на фронтальные колеса. Необходимо обязательно сделать балансировку, а также проконтролировать состояние гаек, ступицы, и вообще ходовой в целом.

Довольно часто бьет при торможении сам колесный диск. Причем не из-за балансировки, а из-за разбитых болтов и отверстий. Можно попытаться снять колесо, переставить его на один болт вперед по кругу, проверить результат. Некоторые наматывают один оборот изоленты, это помогает хотя бы диагностировать проблему. Если на короткое время проблема исчезла, значит дело в дисках и крепеже.

Рулевые тяги, поворотные кулаки, шаровые опоры, рычаги – все это нужно подергать на подъемнике на предмет люфта. Опять же, при езде стоит внимательно прослушать работу подвески на поворотах или неровностях. После поездки – проверить рукой те же ступицы на нагрев.

В принципе, ВАЗ-2110 это такой автомобиль, что если биения руля нет на скоростях до 90 км/ч, то это нормально. С более высокой скоростью ездить на нем в любом случае опасно, даже если ходовая в идеальном состоянии – дело тут в качестве деталей и вообще слабой прочности авто.

Если на скорости 100-120 км/ч появляется вибрация руля, это еще не означает, что необходимо сразу производить балансировку колес на автомобиле. Причины могут быть различными, хотя это наиболее распространенная причина. Большинство автовладельцев считают, что биение руля и вибрация автомобиля возникает из-за разбалансировки колес, но могут быть и другие причины.

Проблема может возникнуть в том, что биение рулевого колеса, а также и кузова автомобиля является наиболее популярной и неприятной проблемой. К тому же, она чаще всего появляется незаметно, пока наше терпение не лопается от того, что руль уже слишком сильно бьет, что это влияет на весь автомобиль. Однако водители быстро привыкают к этому, и не спешат в автосервис или шиномонтажную мастерскую для решения вопроса.

Но, обычно в этот момент люди задаются вопросом, что означает вибрация машины и почему бьет руль. Существует множество причин возникновения вибрации машины и рулевого колеса. В этой проблеме можно разобраться без значительных денежных затрат. После обнаружения причины вибрации, может понадобиться заплатить за ремонт и решение проблемы с вибрацией. Однако, следует знать, что в будущем эта процедура нам сэкономит деньги, так как не проводя ремонт, могут выйти из строя некоторые узлы подвески или рулевого управления.

Чтобы выяснить причину вибрации, возникающей на рулевом колесе, либо на всей машине, потребуется определить условия вибрации. Для этого нужно проехать по трассе, на которой небольшая интенсивность движения, на разных скоростях. При этом необходимо следить за биением и запомнить, на каких скоростях проявляется эта проблема, а на каких исчезает.

Обычно это бывает так: выявляются два интервала скоростей, при которых возникает вибрация, — вначале на средней или малой скорости, а далее вибрация пропадает на повышенной скорости, либо снова возникает на повышенной скорости. Если вибрация незначительная, то она проявляется только в одном интервале – на повышенных скоростях. Также, выясните, как меняется поведение автомобиля во время ускорения и замедления, исчезает, или повышается вибрация при изменении ускорения на различных скоростях.

Рассмотрим причины, из-за которых возникает вибрация по кузову автомобиля и переходит на рулевое колесо.

Тормозные колодки

На неровной дороге по кочкам могут стучать или греметь тормозные колодки.

На автомобилях ВАЗ 2101 – 2107 предусмотрены прижимные пружины (в народе «чаечки»), которые предназначены для удержания колодок и прижимания их к суппорту и направляющим пальцам, чтобы при езде по кочкам и ямам они не гремели.

Со временем данные пружины теряют свои свойства в результате чего можно слышать стуки впереди подвески.

Чтобы это проверить во время езды нажмите на тормоз, если барабанная дробь на качках пропадает, то значит стучат тормозные колодки.

На других автомобилях нужно тоже смотреть или прижимные пружины, или лепестки, они могут или слететь, или со временем потерять свои свойства. Спасти ситуацию может только их замена.

Регулировка углов установки колёс

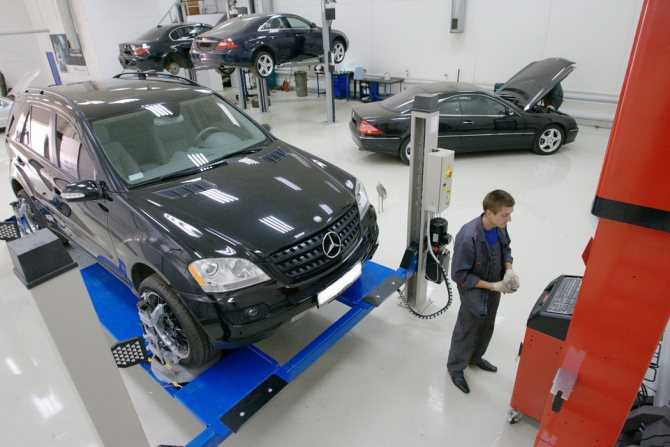

Проверка и регулировка углов установки колес выполняются на специальных стендах согласно инструкции по эксплуатации стенда.ВНИМАНИЕ !

Замена или ремонт деталей подвески могут повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

У нового обкатанного автомобиля в снаряженном состоянии при полезной нагрузке 3136 Н (320 кгс) углы установки колес должны иметь следующие значения:

развал	0°±30′
схождение	(0±1) мм
угол продольного наклона оси поворота	1°30’±30′

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах;

– радиальное и осевое биение дисков колес: оно не должно превышать для осевого – 1 мм, для радиального – 0,7 мм;

– свободный ход (люфт) рулевого колеса;

– свободный ход (люфт) в подшипниках ступиц передних колес;

– техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.

После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2–3 раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом – на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь – схождение колес.

Угол продольного наклона оси поворота. Если угол не соответствует данным, приведенным выше, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И, наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.

При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении этих требований возможно ослабление затяжки гаек крепления растяжек.

Количество регулировочных шайб на растяжке не должно быть более двух впереди, четырех – сзади.

Для того чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, тем самым не позволяет поворачиваться растяжке от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.

При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Угол развала передних колес. Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 3

(смотрите рисунок Передняя подвеска в сборе), установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

Схождение передних колес. Если схождение не соответствует норме, ослабьте ключом 67.7812.9556 стяжные болты наконечников рулевых тяг и, вращая тяги 4

(смотрите рисунок Рулевой механизм в сборе с приводом), установите необходимое схождение. Затем убедитесь, что плоскостьС шарового шарнира2 параллельна плоскостиD опорной поверхности поворотного рычага3 , после чего затяните стяжные болты наконечников рулевых тяг моментом 19,1– 30,9 Н·м (1,95–3,15 кгс·м).

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

1. Снимаем защиту двигателя.

   Протягиваем переноску, чтобы было лучше видно.

2. Очищаем картер рулевого механизма от грязи как можно тщательнее.
3. Находим регулировочную гайку.

   Вот та самая гайка.

4. В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

   Так выглядит пластиковая заглушка.

5. Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

   Придется немного постараться, чтобы попасть ключом в гайку.

6. Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.
7. Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.
8. Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.
9. По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

https://youtube.com/watch?v=7SApy6XYE-4

4 Почему возникает биение при торможении?

Если вибрации во всей машине или только в руле проявляются исключительно при торможении, вам обязательно нужно проверить исправность тормозных дисков и барабанов. Обычно такие проблемы возникают из-за деформации элементов тормозной системы, когда поверхность барабанов не ровная, не идеально круглая (какой должна быть), а волнистая.

Форма элементов тормозной системы может деформироваться из-за сильной изношенности. Кроме того, деформация может произойти из-за перегрева деталей при очень сильном и длительном торможении, после чего произошло резкое охлаждение элементов. К примеру, вы долго тормозили, а потом въехали в лужу, из-за чего тормозные барабаны вступили в контакт с холодной водой.

Подобные деформации приводят к вибрациям только во время торможения, когда происходит соприкосновение тормозных колодок, сжимающих диск или барабан. Из-за волнистой формы этих элементов вибрация передастся всей тормозной системе, а затем и автомобилю. Чтобы устранить неисправность, придется менять поврежденный барабан.

Причины

Причин того, что появился стук во время езды даже на мелких кочках или в повороте, достаточно много, поэтому нужно проверять сразу все.

В первую очередь потребуется проверить сайлентблоки. Для проверки нужно использовать монтировку или лом. Монтировка пригодится в качестве удлинителя, с помощью которого мы будем надавливать на рычаги. Во время такой проверки можно выявить существенный люфт. Часто на машинах устанавливают разборные конструкции, в этом случае для замены сайлентблоков потребуется снять рычаг и достать из него сайлентблок. После того, как будят снят сломанный сайлентблок, нужно прочистить усадочное место для нового, и смазать новый сайлентблок. Это нужно для предотвращения того, что он будет скрипеть даже на мелких кочках. Если причина была именно в них, то стук в передней подвеске пропадет даже при езде по неровной дороге.

Но случаются и другие неприятности, для устранения которых потребуется немного больше сил и времени. К таким неприятностям принято относить неполадки с рулевой рейкой. Проблема заключается в том, что многие водители независимо от стажа в этом случае винят амортизаторные стойки или даже опорный подшипник. Но есть пару причин, по которым можно наверняка определить поломку в рулевой рейке и устранить появившийся стук в передней подвеске.

• Первая причина, по которой можно определить, что поломка именно в рулевой рейке, — это глухой стук в передней подвеске с одной стороны, именно с той, где расположен руль машины.
• Вторая причина этого заключается в том, что в руле появляется вибрация во время езды даже на мелких кочках или на дороге покрытой щебнем или гравием. Дело в том, что во время поворота руля рейка взаимодействует с шестерней, в следствие чего увеличивается зазор между ними. Для точного определения поломки в этом устройстве потребуется пошатать рулевые тяги в разные стороны. Если образовался люфт, то это и есть причина того, что издается глухой стук в подвеске. Устранить такую неполадку можно, всего лишь подтянув рейки и шестерни, а втулки, в которых образовалась выработка, можно отремонтировать с помощью специального ремонтного комплекта, который можно купить в любом автомобильном магазине.
• Кроме этого проблема может быть еще и в шарнире. Проверить люфт в этом устройстве можно, только если кто-то будет вращать рулем, а вы наблюдать за его поведением. Люфт в этом случае будет заметен сразу, и устранить его можно простой заменой шарнира. В этом случае ремонт подвески обойдется гораздо дешевле, чем это сделают на станции технического обслуживания.
• Еще одной причиной, по которой может издавать сильный стук подвеска во время езды по неровной дороге или даже в повороте, является проблема в опоре для стойки. Во время этой неполадки появится глухой стук в области передней подвески. Проблема заключается в том, что многие водители, отогнавшие свою машину на станцию технического обслуживания, меняют всю переднюю и заднюю подвеску, что стоит немалых денег, так и не избавляются от стуков. В этом случае сильный стук издается из-за того, что резиновый гаситель всех стуков со временем становится твердым, не гасит все колебания, а наоборот придает больше стука.

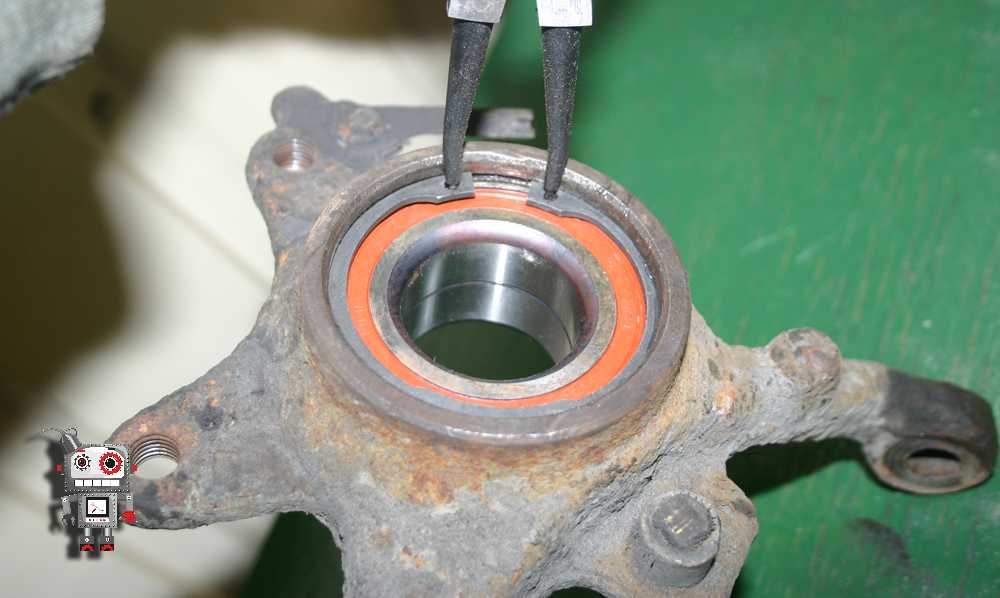

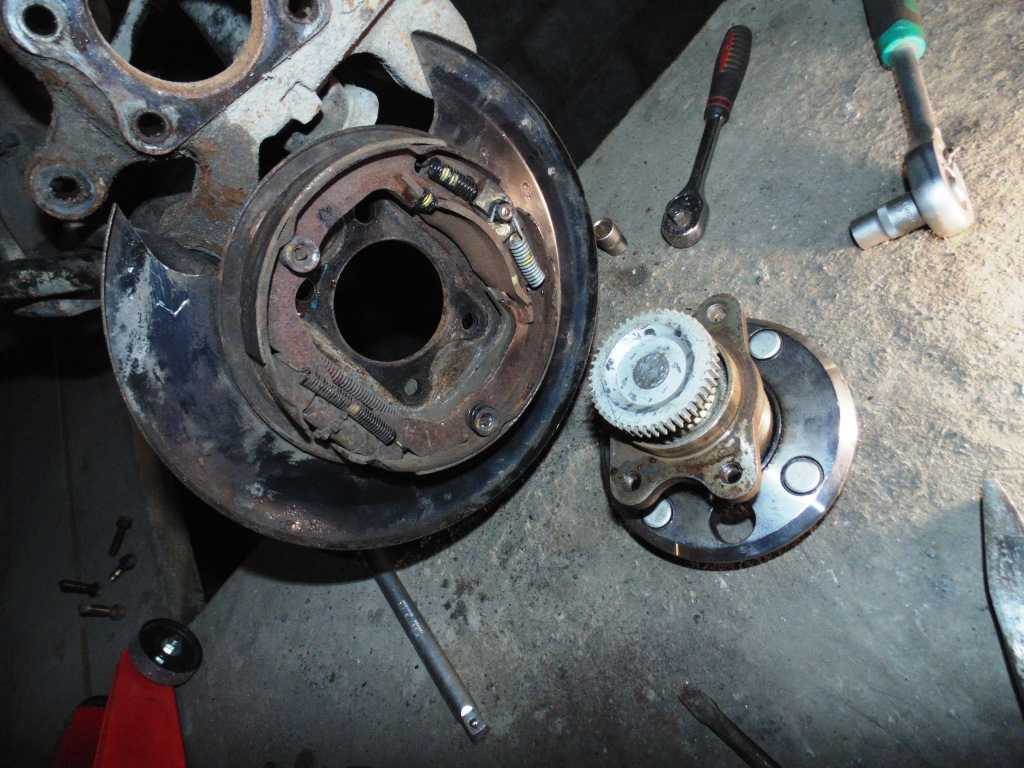

Что такое ступичный подшипник и где он расположен в ВАЗ 2110

Ступичный подшипник необходим для плавного и ровного вращения колеса. Его замена осуществляется несколько сложнее чем на задней ступице из-за особенности конструкции узла

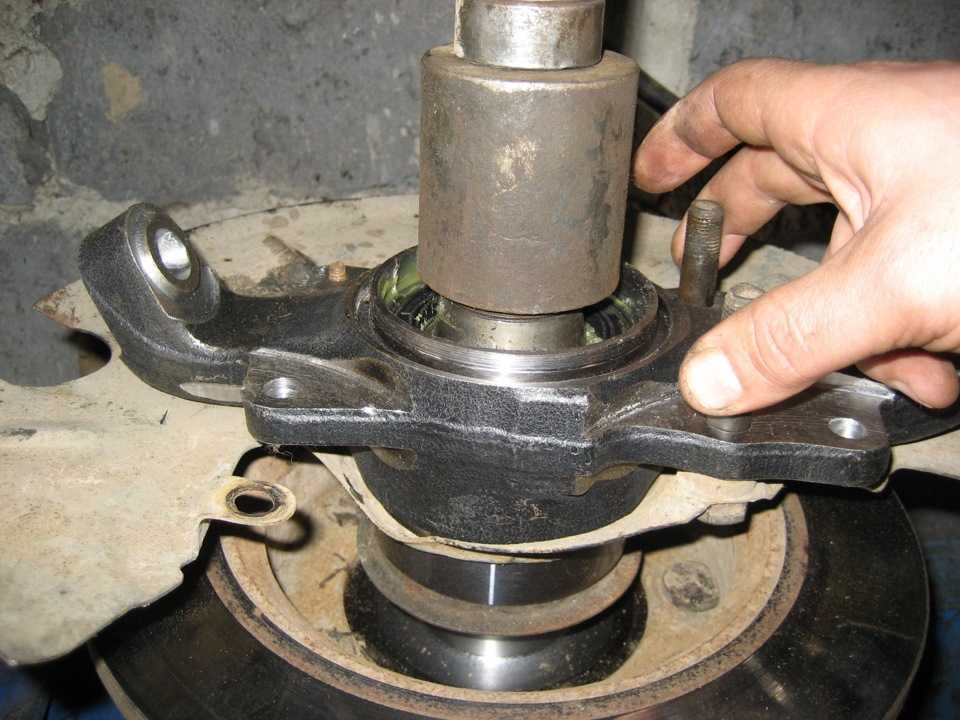

Важно понимать, как устроен передний кулак и как соединяются между собой детали ступицы. В нижеприведённой схеме отображены все элементы и непосредственное местонахождение ступичного подшипника

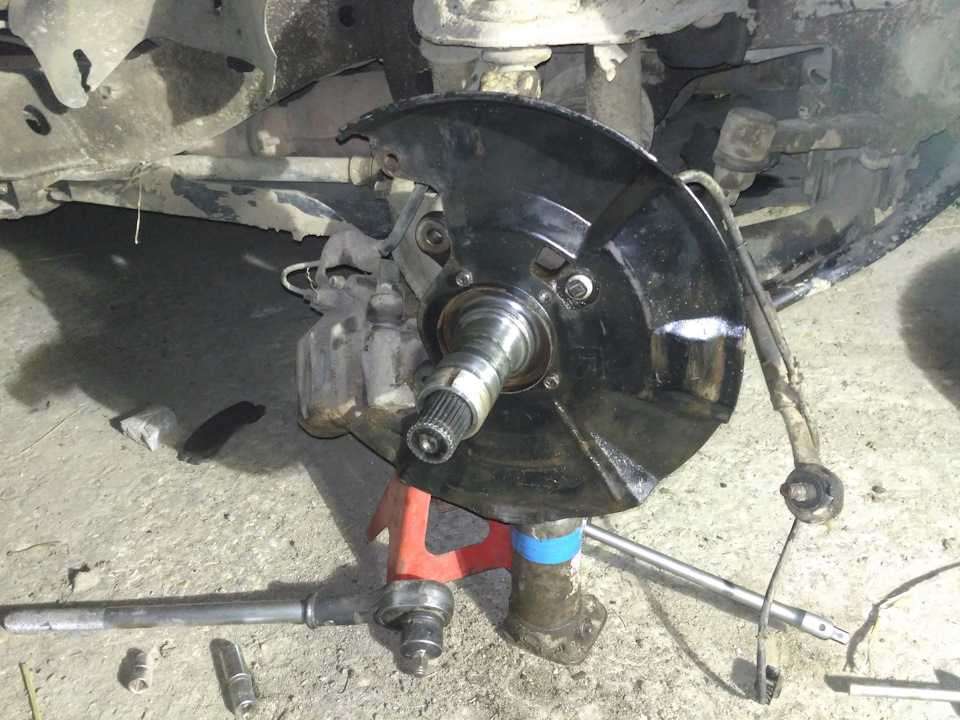

Схема узла и расположение ступичного подшипника

Если в процессе эксплуатации автомобиля постоянно слышится гул из-под переднего колеса и заметно его неровное вращение, то лучше сразу приобрести в магазине новый подшипник и заменить механизм. Даже если попытаться отрегулировать и лучше зафиксировать старую изношенную деталь, то со временем вновь потребуется ремонт.

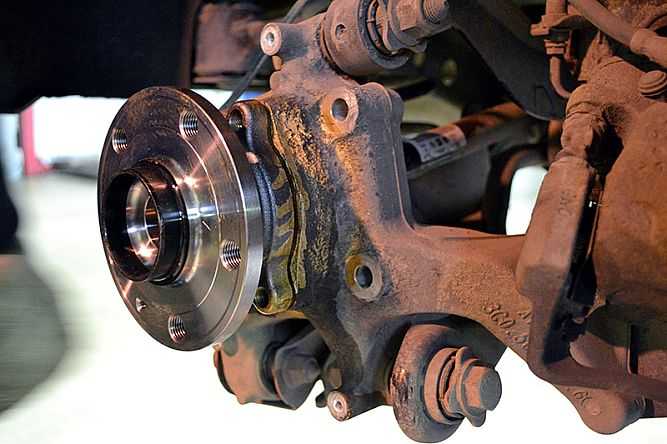

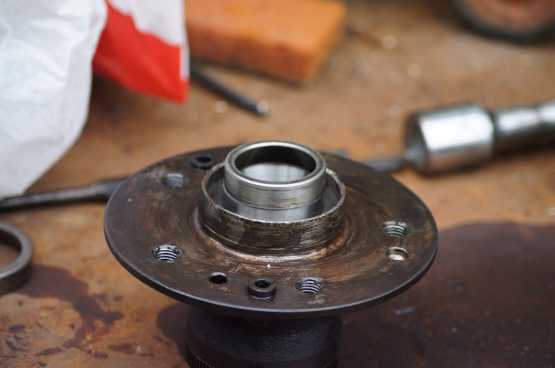

Как выглядит подшипник передней ступицы ВАЗ 2110

Совет: Рекомендуем выбирать подшипники российского производства, они наиболее точно подходят по размерам и имеют высокое качество.

Что может скрипеть в задней и передней подвески?

Однозначного ответа на этот вопрос нет, так как любая ее деталь независимо от своего состояния может издавать различные шумы. Взаимодействие элементов подвески с кузовом транспортного средства вызывает сторонние звуки, которые изменяются в зависимости от траектории движения. Зачастую различные шумы издают ШРУСы, подшипники, амортизаторы, пружины и детали тормозной системы.

Переходим к анализу возникновения шума в подвеске

Для начала стоит обратить внимание на ее рычаги. Вследствие наличия каких-либо дефектов и повреждений этих деталей возникает звук различного характера

Очень часто из строя выходят сайлентблоки. Эта поломка также сопровождается возникновением колебательных движений рулевого колеса. Казалось бы незначительная поломка, но может привести к трагическим последствиям, поскольку она является причиной потери управляемости автомобиля.

Во время проведения визуальной диагностики элементов подвески, необходимо уделить внимание наконечникам рулевых тяг, поскольку они вызывают серьезный люфт рулевого колеса. Очень часто скрип в передней подвеске является свидетельством износа шаровых опор, в этом случае рекомендована их замена

Эти элементы регулируют поворот передней колесной пары и подвержены постоянной высокой нагрузке, поэтому они всегда должны находиться в исправном состоянии. Если их вовремя не заменить, автомобиль во время движения может стать неуправляемым.

При повреждении внешнего ШРУСа на кочках и вхождении в поворот со средней скоростью, можно услышать отчетливый скрежет, который дополнительно может сопровождаться треском

При проведении его осмотра стоит уделить внимание состоянию резиновых пыльников, которые препятствуют проникновению внутрь механизма грязи, значительно ускоряющей износ шарнира

Несмотря на наличие в конструкции подвески множества различных элементов, чаще всего источником возникновения сторонних звуков является именно амортизатор. Деталь теряет свои рабочие характеристики, и начинает издавать шумы по следующим причинам:

• недостаточный уровень рабочей жидкости или газа;
• выработка клапанов;
• износ поршня;
• повреждение сальников, пружин и штоков.

Неисправность амортизаторов дает о себе знать во время движения по дороге с плохим покрытием, когда транспортное средство попросту начинает кидать из стороны в сторону. При обнаружении подобной неполадки необходимо немедленно принять меры к ее устранению, поскольку о дальнейшей нормальной эксплуатации транспортного средства с поврежденными элементами не может быть и речи.

Действенной мерой обнаружения неисправностей составных частей подвески является периодическое проведение профилактических осмотров (не реже 2-х раз в год).

Устройство рулевой рейки ВАЗ 2110

Для того, чтобы осуществить ремонт рейки самостоятельно, Вам будет необходимо изучить конструкцию данного узла.

1 — хомуты; 2 — защитный чехол; 3 — пластина внутренняя; 4 — рулевая тяга; 5 — пластина наружная; 6 — болт для крепления тяги; 7 — пластина стопорная; 8 — колпак защитный; 9 — труба картера; 10 — уплотнительные кольца; 11 — опорная втулка; 12 — скоба крепления опоры тяг; 13 — опора тяг; 14 — рейка; 15 — гайка крепления трубы картера; 16 — стопорное кольцо; 17 — уплотнительное кольцо; 18 — крышка картера; 19 — пыльник шестерни; 20 — шайба; 21 — болт крепления крышки; 22 — сепаратор с роликами; 23 — шестерня рулевого механизма; 24 — стопорная шайба; 25 — опорная пластина; 26 — корпус пластины; 27 — нижний подшипник шестерни; 28 — картер; 29 — защитный колпак левый; 30 — вкладыш упора рейки; 31 — упор; 32 — уплотнительное кольцо; 33 — пружина; 34 — уплотнительное кольцо; 35 — гайка упора; 36 -заглушка.

Амортизаторы (стойки)

Если взять классические автомобиля ВАЗ 2101 – 2107, то в них может стучать либо сам амортизатор (стойка) или место его крепления, при условии, что отпущен кронштейн.

Также может стучать нижний сайлентблок амортизатора.

Если же стойка откручена в верху или износились верхние втулки, то это тоже может приводить к стукам на кочках.

Обратите внимание на пружину, если она лопнута, то за счет играния между собой витков будут слышны стуки, это свойственно и другим моделям авто. Что касается амортизаторов ВАЗ 2108/09/10 и выше, то здесь прорисовывается немного другая картина

Что касается амортизаторов ВАЗ 2108/09/10 и выше, то здесь прорисовывается немного другая картина.

Если опорники и шаровые целы, а звук идет из района стойки то возможно, что стучит гайка амортизатора, особенно это может происходить на кочках.

Т.е. между гайкой, стойкой и амортизатором может образоваться небольшой зазор, что и приведет к стуку.

Чтобы решить данную проблему нужно гайку подвернуть. Для этого поддомкратьте автомобиль и вставьте деревянный упор между диском и лонжероном, чтобы колесо не прокручивалось.

Поднимите гофру и смажьте резьбу стойки маслом (можно отработкой).

Возьмите газовый ключ 3-й номер с помощью которого закрутите гайку. Для рычага используйте трубу.

Ну и проверьте стойку на подтекание, если она пробита, то тоже может стучать.

Если пробиты две передние стойки, то при резком торможении машина будет клевать носом, а при разгоне задирать передок к верху.

Должен ли быть люфт ступичного подшипника, какой допускается

Люфт не только может быть, но и должен. Это так называемый тепловой зазор. Он необходим для того, чтобы подшипник во время нагрева имел возможность расширяться. Во время движения на ступицу и подшипник в частности приходится большая нагрузка. Вполне очевидно, что в таких условиях металл расширяется.

Если зазор отсутствует, то скорость износа подшипника резко возрастет, и он разрушится. Однако и большой зазор также недопустим. Когда подшипник слишком свободно сидит в обойме, он во время движения будет болтаться и выйдет из строя. В среднем зазор должен находиться в диапазоне 0,02-0,08 мм. Во время регулировки его можно измерить с помощью микрометра либо специального прибора. Однако при самостоятельной регулировке водители чаще всего ими не пользуются и определяют зазор «на глазок».

Ремкомплект для рейки 2110

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

• втулка рейки;
• упор;
• уплотнительное кольцо, три штуки;
• упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры

Неважно, в каком состоянии старые, лучше их заменить, и вот почему

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.

Как на автомобиле ВАЗ 2110 подтянуть рулевую без снятия

Итак, если возник у вас вопрос, как на ВАЗ 2110 подтянуть рулевую рейку не снимая ее, то вам придется купить специализированный гаечный ключ, выполненный в виде восьмигранника, его размер составляет 17 мм.

Как правило, небольшая отдача в рулевое колесо вашего автомобиля происходит в процессе попадания колеса автомобиля в яму или при наезде на препятствия.Только на подъемнике или эстакаде регулируется рулевая рейка, а также можно для этого заехать на смотровую яму. Итак:

Необходимо в первую очередь снять защиту двигателя и осуществить это практически невозможно без подъемника или смотровой ямы. После того как снимите защиту, необходимо взять плоскую отвертку и лампу-переноску. Добираетесь с задней части подрамника до задней части рулевой рейки и в том месте, где рейка и рулевой вал пересекаются, необходимо найти на корпусе регулировочную гайку.

• Если рулевой механизм никто до вас не трогал, то обязательно на гайке будет зеленая пластмассовая заглушка, которая выполняет роль стопора и устанавливают ее на заводе. С помощью отвертки необходимо удалить указанную заглушку, хотя она очень хрупкая, но не удалив ее вы не сможете повернуть регулировочную гайку.
• После того как будет удален стопор, с помощью специализированного ключа, проводим по часовой стрелке дожим регулировочной гайки. Не рекомендуется дожимать ее до упора, зависит степень зажима от того, насколько до этого сильно стучала рулевая рейка. Необходимо примерно по 10-15 градусов проворачивать ключ и проверять реку на наличие люфта.
• Для того чтобы проверить степень затяжки гайки необходимо в одну или другую сторону повернуть резко рейку, если при этом не слышны посторонние шумы и звуки, это означает, что затянута гайка достаточно. Если вы захотите установить стопор назад, то этого можете не делать, так как от него толку уже не будет.

Весь процесс регулировки рулевого механизма на автомобиле ВАЗ 2110 займет у вас не больше получасу, при условии, если делаете вы это в первый раз, если же у вас уже имеется опыт, то процедура займет намного меньше времени и главное, то, что вы это все выполните своими руками. На многих СТО не хотят регулировать рулевую рейку, так как цена у этой услуги не большая, намного им проще осуществить замену данного механизма, но данная услуга уже ударит по карману хозяину автомобиля. Таким образом, изучив фото и видео процесса работ, и выполнив достаточно легкую регулировку рулевой рейки вашей «десяточки», затратив на это не больше 30 минут собственного времени, автомобилист убеждается в том, что автомобиль ВАЗ 2110 обладает регулируемым рулевым механизмом и это можно сделать самостоятельно.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

• Снимите с автомобиля рулевой механизм.
• В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
• Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

3 Как влияет неисправность подвески на езду?

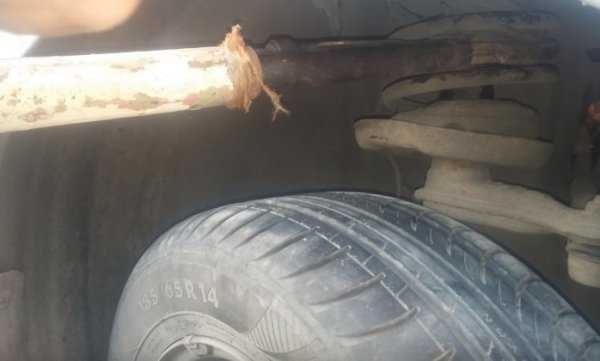

Состояние подвески в целом и отдельных ее элементов в частности напрямую влияет на контакт автомобиля с дорогой. Если в отдельных частях подвески появится люфт, то при кручении колеса будет возникать точно такой дисбаланс, как и при плохом состоянии колесных дисков или покрышек. Однако напрямую зазоры деталей подвески ВАЗ 2110 и других марок авто не могут влиять на вибрацию руля или всего автомобиля. Плохо зафиксированные элементы подвески могут выступать в роли катализатора вибрационных процессов в колесах.

То есть вибрация все равно происходит из-за дисков или покрышек, проблемы с подвеской просто делают имеющиеся дефекты более заметными. Состояние подвески само по себе не может нарушать равномерность движения автомобиля. Но это не значит, что к подвеске не нужно присматриваться при появлении каких-то проблем с рулевым управлением. Подвеска столь же важна для безопасной эксплуатации авто, как и другие части.
