Механизм сцепления

Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотору. Он состоит из:

• картера и кожуха,
• ведущего диска (которым является маховик двигателя),
• нажимного диска с пружинами,
• ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только, когда водитель не трогает педаль сцепления, независимо едет или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, т.е. — включить сцепление. Это сложная задача, т.к. угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

Второй этап – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции, чтобы скорость вращения маховика и диска уравнялись. Машина увеличивает скорость движения.

Тритий этап — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Ремонт маховика

Ремонт венца маховика Во время вращения шестерня бендикса зацепляется с зубьями венца маховика. Поэтому вся нагрузка во время работы накрадывается на шестерни. Со временем они стираются. В результате происходит поломка автомобиля, которая проявляется такими симптомами: автомобиль плохо заводится, стартер щелкает, но не крутится. Такие симптомы не постоянны. Автомобиль то заводится, то снова стартер щелкает или трещит. Это свидетельствует о плохом зацеплении шестерней бендикса и маховика. Если стерты зубья маховика в определенном месте, то стартер крутится и не запускает двигатель до тех пор, пока маховик не прокрутит дефектное место.

Через некоторое время шестерни попадают в зацеп, и двигатель запускается. Необходимо осмотреть венец маховика и шестерню бендикса, и в случае износа произвести замену. Ремонт можно сделать своими руками. Для этого необходимо достать маховик из автомобиля и с помощью молотка и зубила выбить венец. Если новый венец не надевается, его необходимо нагреть с помощью горелки или, даже лучше, электроплитки и, постукивая молотком, равномерно надеть на диск

Обратите внимание! Венец необходимо разогревать по всей поверхности и не очень сильно. Если разогреть докрасна, то это будет способствовать быстрому износу зубьев в местах разогрева

Иногда, если зубья не очень износились, венец с маховика снимают и одевают другой стороной. Для этого необходимо пометить несколькими метками диск и венец, чтобы, перевернув его, поставить на то же место. Это максимально сохранит балансировку маховика.

Использование[править | править код]

Используется в машинах, имеющих неравномерное поступление или использование энергии, накапливая энергию, когда поступление энергии выше чем расход, и отдавая её, когда потребление превышает поступление энергии. Также используется в гибридном двигателе в качестве накопителя энергии и для рекуперативного торможения, гиробусах.

Часто функцию маховика выполняет массивный вращающийся элемент механизма. Такие как гончарный круг, массивные колеса водяной мельницы или массивные зубчатые колеса.

Помимо энергии, вращающийся маховик (как и любое вращающееся тело) обладает ещё и моментом импульса, с чем связано наблюдение гироскопического эффекта, заключающегося в прецессии оси вращения вокруг своего первоначального направления при появлении внешней силы, не совпадающей с направлением оси вращения.

Первым примером использования гироскопического эффекта можно считать изобретение игрушки «волчок» («йо-йо»).

Одним из первых применений гироскопического эффекта стал переход в XIX веке от стрельбы круглыми ядрами к продолговатым снарядам, вращение которых позволило сохранять их ориентацию в пространстве, а продолговатая форма — значительно увеличить их массу (болванка) или же разрывной заряд при равном аэродинамическом сопротивлении.

Маховиком является и ротор гироскопа, используемого в гирокомпасах и вообще в гироскопических устройствах ориентации в пространстве, в частности торпед (прибор Обри), ракет и космических аппаратов. Наиболее привычные примеры маховика — велосипедное колесо или вращающийся диск электро-проигрывателя виниловых пластинок.

Свойство маховика сохранять направление оси вращения используется в успокоителях качки корабля.

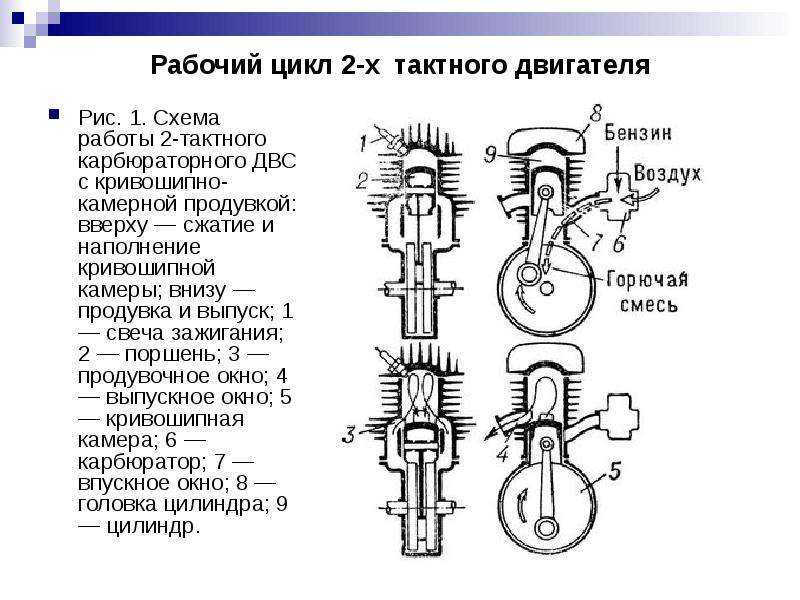

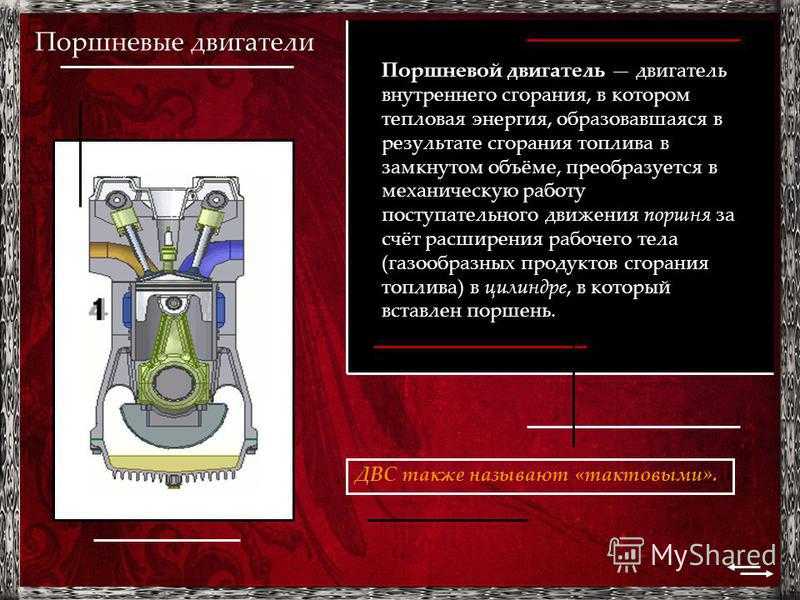

В повседневной жизни маховик наиболее часто применяется на автомобилях: любой поршневой двигатель снабжён маховиком, часто совмещающим функции как часть сцепления и системы пуска (маховики снабжают зубчатым венцом для передачи момента от стартера). Кроме вывода кривошипно-шатунного механизма из мёртвой точки, маховик в двигателе снижает неравномерность вращения до приемлемой, что увеличивает ресурс трансмиссии (оставшаяся часть неравномерности гасится пружинами демпфера крутильных колебаний или муфтой АКПП, затем торовыми резиновыми и вискомуфтами).

Выбор материала

Маховики изготавливаются из самых разных материалов; приложение определяет выбор материала. Маленькие маховики из свинца встречаются в детских игрушках.[нужна цитата

] Чугунные маховики используются в старых паровых двигателях. Маховики, используемые в автомобильных двигателях, изготавливаются из чугуна или чугуна с шаровидным графитом, стали или алюминия. Маховики, изготовленные из высокопрочной стали или композитов, были предложены для использования в системах аккумулирования энергии и тормозах транспортных средств.

Эффективность маховика определяется максимальным количеством энергии, которое он может хранить на единицу веса. Когда частота вращения или угловая скорость маховика увеличивается, запасенная энергия увеличивается; однако напряжения также увеличиваются. Если кольцевое напряжение превышает предел прочности материала, маховик развалится. Таким образом, предел прочности на разрыв ограничивает количество энергии, которое может хранить маховик.

В этом контексте использование свинца в качестве маховика в детской игрушке неэффективно; однако скорость маховика никогда не приближается к своей взрывной скорости, потому что предел в этом случае — тяговое усилие ребенка. В других приложениях, таких как автомобиль, маховик работает с заданной угловой скоростью и ограничен пространством, в котором он должен поместиться, поэтому цель состоит в том, чтобы максимизировать запасенную энергию на единицу объема. Поэтому выбор материала зависит от области применения.

В таблице ниже приведены расчетные значения материалов и комментарии по их применимости для маховиков. CFRP означает полимер, армированный углеродным волокном, а GFRP означает полимер, армированный стекловолокном.

Материал	Удельная прочность на разрыв ( k J k грамм ) { displaystyle left ( mathrm { frac {kJ} {kg}} right)}	Комментарии
Керамика	200–2000 (только сжатие)	Хрупкие и слабые при растяжении, поэтому устраните
Композиты: углепластик	200–500	Лучшая производительность — хороший выбор
Композиты: стеклопластик	100–400	Практически не хуже углепластика и дешевле
Бериллий	300	Лучший металл, но дорогой, сложный в работе и токсичный для станка
Высокопрочная сталь	100–200	Дешевле, чем сплавы Mg и Ti
Высокопрочные алюминиевые сплавы	100–200	Дешевле, чем сплавы Mg и Ti
Высокопрочные магниевые сплавы	100–200	Примерно равные характеристики стали и алюминиевых сплавов
Ti сплавы	100–200	Примерно равные характеристики стали и алюминиевых сплавов
Свинцовые сплавы	3	Очень низкий
Чугун	8–10	Очень низкий

В приведенной ниже таблице показаны расчетные значения массы, радиуса и угловой скорости для хранения 250 Дж. Маховик из углеродного волокна на сегодняшний день является наиболее эффективным; однако он также имеет самый большой радиус. В приложениях (например, в автомобиле), где объем ограничен, маховик из углеродного волокна может быть не лучшим вариантом.

Материал	Накопление энергии (Дж)	Масса (кг)	Радиус (м)	Угловая скорость (об / мин)	Эффективность (Дж / кг)	Плотность энергии (кВтч / кг)
Чугун	250	0.0166	1.039	1465	15060	0.0084
Алюминиевый сплав	250	0.0033	1.528	2406	75760	0.0421
Мартенситностареющая сталь	250	0.0044	1.444	2218	56820	0.0316
Композит: углепластик (40% эпоксидной смолы)	250	0.001	1.964	3382	250000	0.1389
Композит: стеклопластик (40% эпоксидной смолы)	250	0.0038	1.491	2323	65790	0.0365

Разновидности маховиков

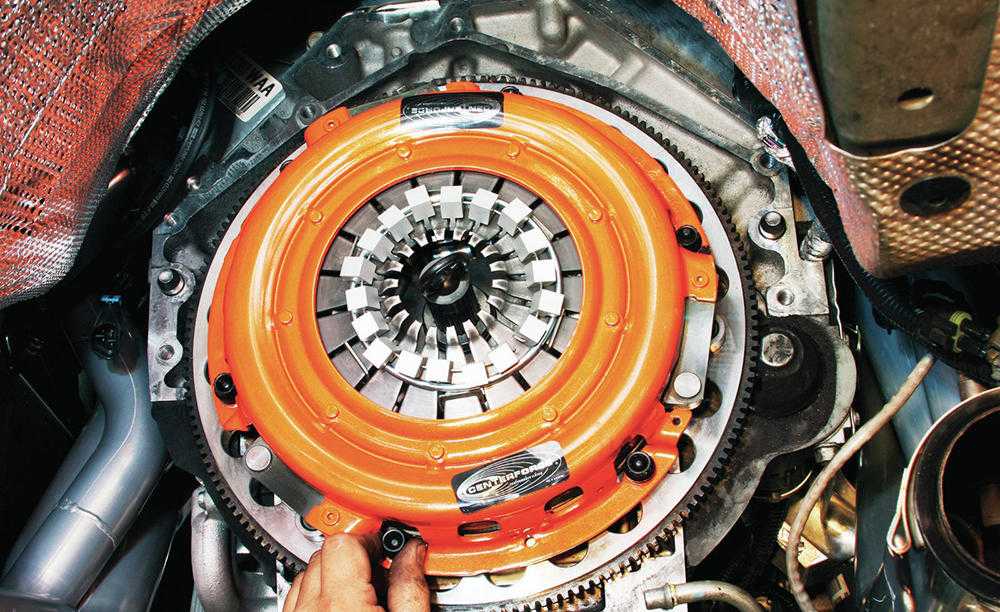

Как выглядит маховик на собранном двигателе

В современных двигателях внутреннего сгорания используется три разновидности маховиков:

• Одномассовые (сплошные);
• Двухмассовые;
• Облегченные.

Каждая из них имеет свои особенности, преимущества и недостатки.

Одномассовые маховики

Эта разновидность является наиболее распространенной. Одномассовый маховик двигателя внутреннего сгорания имеет сплошную конструкцию и представляет собой довольно массивный диск, имеющий диаметр от 300 до 400 миллиметров. Чаще всего для его изготовления используется высококачественный чугун.

На внешнюю сторону одномассового маховика, по всей окружности устанавливается венец — зубчатое кольцо, изготовленное из стали. Его монтаж производится по технологии напрессовки, и поэтому оно фиксируется очень прочно. Для того чтобы закрепить одномассовый маховик на коленчатом валу (а точнее — к установленному на нем специальному фланцу), с одной стороны этой детали выполняется ступица. При этом другая, противоположная плоскость одномассового маховика, играет роль ведущего диска сцепления.

Таким образом, одномасовый маховик достаточно прост по своей конструкции, недорог в производстве, чем и обусловлено его широкое применение в современных двигателях внутреннего сгорания. Есть у него и один достаточно серьезный минус, который состоит в том, что он недостаточно хорошо гасит крутильные колебания. Гораздо лучше с этой задачей справляются двухмассовые маховики. В конструкции двигателей внутреннего сгорания они активно применяются со средины 80-х годов прошлого века.

Двухмассовые маховики

Пример внутреннего устройства двухмассового маховика

Конструктивно они состоят из двух дисков, которые соединены между собой специальной пружинно-демпферной системой. Она предназначена для того, чтобы избавить трансмиссию автомобиля от постоянно возникающих крутильных колебаний силового агрегата и сделать ее функционирование равномерным. Использование двухмассового маховика вместо одномассового дает возможность отказаться от использования в ведущем диске сцепления демпфирующего устройства, повысить, таким образом, его надежность и долговечность.

Кроме того, применение таких маховиков позволяет:

• Существенно снизить вибрации, передающиеся от двигателя к трансмиссии;
• Снизить уровень ее шума;
• Сделать более удобным переключение передач;
• Обеспечить защиту трансмиссии от перегрузок.

Согласно некоторым исследованиям, применение двухмассовых маховиков даже способствует снижению потребления двигателем топлива.

Необходимо, однако, признать, что эти узлы имеют и некоторые недостатки. Главным из них является то, что они не столь надежны, как одномассовые. Дело в том, что входящая в их конструкцию пружинно-демпферная система испытывает на себе немалые нагрузки и поэтому довольно быстро изнашивается. Во многом именно по этой причине двухмассовые маховики пока используются не очень широко.

Следует заметить, что сейчас ведутся активные разработки по улучшению конструкции этих узлов. Они связаны, прежде всего, с тем, что появляется все большее количество двигателей, работающих на низких оборотах, а также моторов, имеющих достаточно большую мощность при относительно скромном рабочем объеме. Такие ДВС требуют от маховиков высокой степени гашения колебаний, и конструкторы пытаются решить эту проблему. Уже сконструированы и успешно прошли испытания двухмассовые маховики, в которых используются центробежные маятники. Они создают колебания в противофазе основным и, таким образом, гасят их.

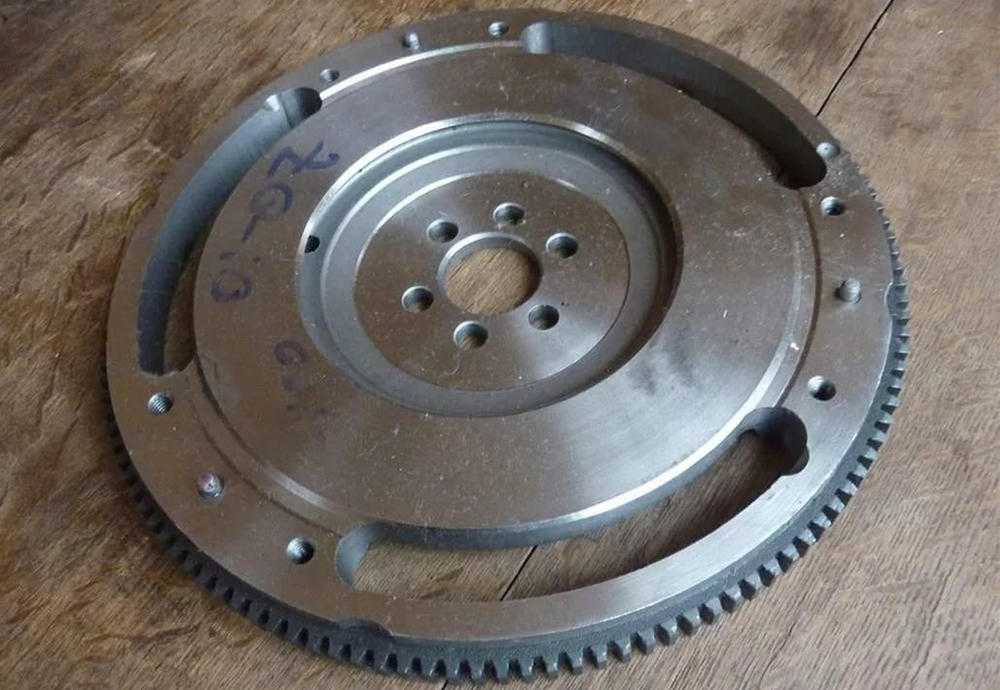

Облегченные маховики

Такие маховики используются при тюнинге силовых агрегатов. Они характеризуются тем, что их масса перераспределена от центра к краям. Это позволяет уменьшить вес конструкций, а также момент инерции. Автомобили с установленными на них облегченными маховиками имеют улучшенную разгонную динамику.

Что представляет собой маховик и зачем он нужен?

При рассмотрении конкретных функций маховика выделяются следующие характеристики:

• Уменьшение колебательных движений при вращении коленвала. В данном случае маховик можно рассматривать как одну из частей двигателя.
• Передача момента с двигателя на КПП. Помимо этого, он является первичным диском сцепления.
• Отвечает за передачу момента со стартера на коленвал.

Другими словами, маховик необходим для выполнения трех важных функций: запуска двигателя со стартера, передаче момента на КПП и обеспечение равномерной работы коленвала.

Сам принцип функционирования объяснить достаточно просто: представьте для наглядности обычный игрушечный волчок. Если волчок начинает раскручиваться от руки, то маховик — от вращательных движений коленвала. Волчок будет крутиться до тех пор, пока не закончится приложенная энергия. Ведущий диск способен передавать полученную энергию обратно, тем самым заставляя работать коленвал. В результате мы имеем замкнутую систему, при которой обеспечивается работа маховика.

Неисправности и их признаки

При работе вращающееся колесо сталкивается с сильными перегрузками и определённый момент маховик выходит из строя

Поломка заявляет о себе характерными признаками, на которые нужно обязательно надо обратить внимание:

• скрип при пуске и остановке мотора;
• изменение чувствительности сцепления;
• появляется мягкий стук на холостом ходу;
• ощущение сильных вибраций при трогании;
• появляются рывки сцепления или вибрация педали сцепления в начале движения;
• при переключении передач появляются толчки;
• во время разгона появляется вибрация;
• появление посторонних звуков – удары и грохот;
• вибрация ощущается даже после полной остановки мотора;
• пульсация в педали тормоза;
• время от времени повышаЮтся и понижаются обороты мотора;
• в худшем случае из-за сильной вибрации на КПП автомобиль не сможет двигаться.

Эти признаки схожи с классическим троением двигателя, но проблема исчезает после переключения на высокие передачи. Проще всего выявить проблему именно по щелчкам на старте и разгоне.

Маховик, подверженный перегрузкам

Торопиться и сразу покупать новое маховое колесо – не следует. Схожие признаки появляются при нарушении положения опор ДВС, проблемах с КПП, навесным оборудованием и даже выхлопной системой.

Проблема устанавливается точнее только после полного осмотра детали. Надо учитывать, что добраться до неё не так просто. Она находится под коробкой переключения передач, которую предварительно придется демонтировать. Проведение такой работы потребует специальных навыков. Не имея опыта, лезть в работу дорогостоящих элементов не следует.

Есть несколько распространённых неисправностей маховика:

1. Износ венца. Зубцы со временем затираются, потому возникают проблемы при пуске двигателя. Завести машину с первого раза будет довольно сложно, не исключена пробуксовка.
2. Нарушение центровки. Элемент в конструкции должен находиться по одной оси с диском сцепления. Если такое условие не соблюдается, появится «биение». Машина будет ездить, но износ элемента ускорится.
3. Износ диска. Деталь обеспечивает выполнение основных функций диска сцепления, потому часто подвергается серьезным нагрузкам. В результате происходит стирание и на поверхности появляются углубления и задиры. Площадь соприкосновения дисков трансмиссии уменьшается, ухудшается работа сцепления.
4. Износ крепежа коленчатого вала. Место, отведенное для коленвала, также изнашивается под нагрузками в течение определённого времени. Возникает люфт, приводящий к появлению шума при движении.

Перечисленные проблемы характерны для одномассовых и облегчённых вариантов. У двухмассовых дополнительно появляются разрушение пружин и подшипников, износ которых диагностируется на станции техобслуживании опытными механиками. Двухмассовый маховик теоретически перебрать можно, но чаще всего его меняют полностью.

Что это

Первым делом нужно разобраться в том, что такое маховики в автомобилях и их двигателях внутреннего сгорания. Это деталь или компонент мотора, необходимый для регулировки поступления энергии. Постепенно маховик накапливает в себе энергию за счёт того, что её поступает больше, нежели необходимо для работы машины. При этом же маховик отдаёт накопленную энергию, если параметры потребления превосходят параметры поступления. Он необходим в конструкции двигателя для:

• запуска мотора;
• соединения ДВС и коробки передач (трансмиссии);
• передачи крутящего момента от мотора на коробку;
• стабилизации вращения коленвала.

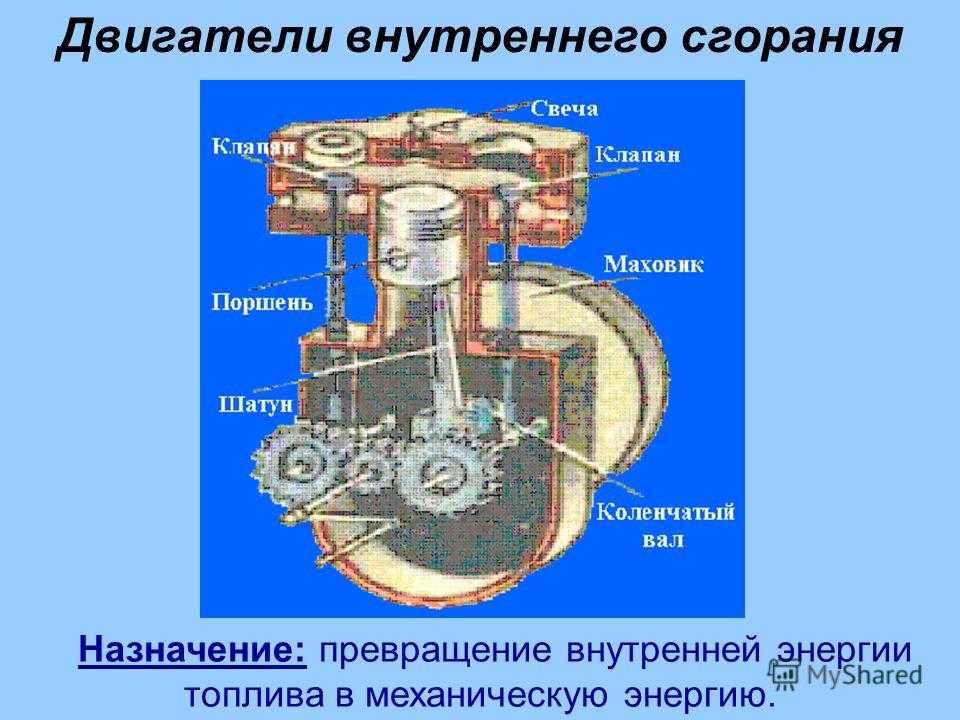

Если говорить о том, как маховик выглядит, то тут можно выделить похожую на металлический диск конструкцию. Если посмотрите внимательно на края, то здесь увидите зубчатый венец. Когда автомобилист поворачивает ключ зажигания в замке, стартер сцепляется с венцом, поворачивает его, а маховик уже начинает вращение коленчатого вала, что и позволяет автомобилю двигаться. Хотя маховик считают неотъемлемым элементом двигателя внутреннего сгорания, на практике он тесно связан сразу с несколькими системами. А именно:

• С редуктором системы пуска. Именно сюда передаётся вращение;
• Со стартером. Маховик задаёт начальное вращение вала мотора;
• С коробкой передач. Сюда маховик передаёт крутящий момент, получая его с диска сцепления;

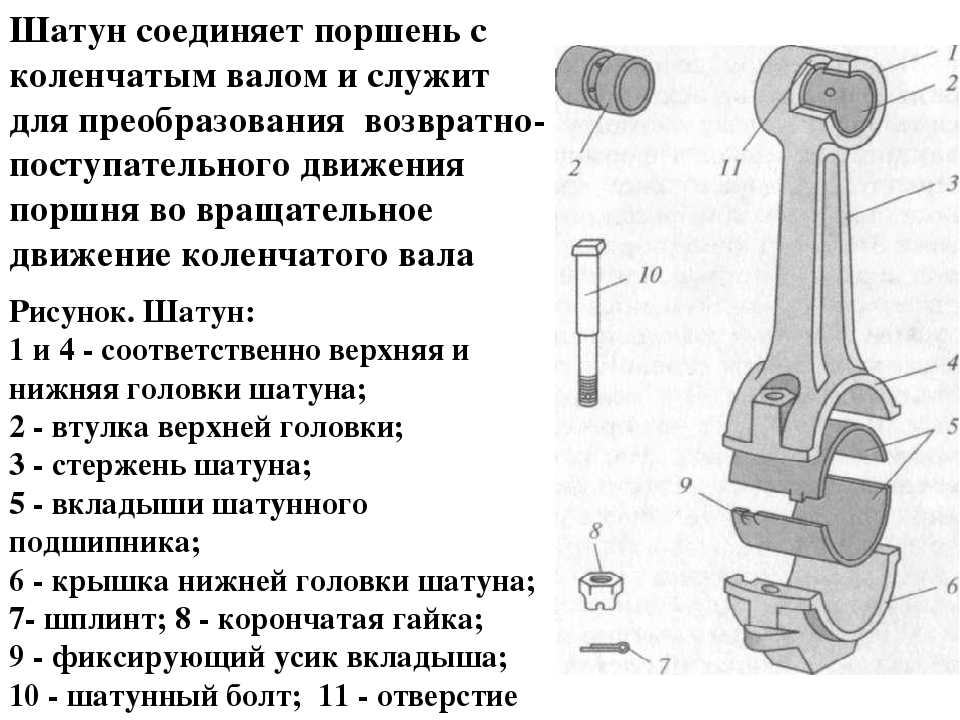

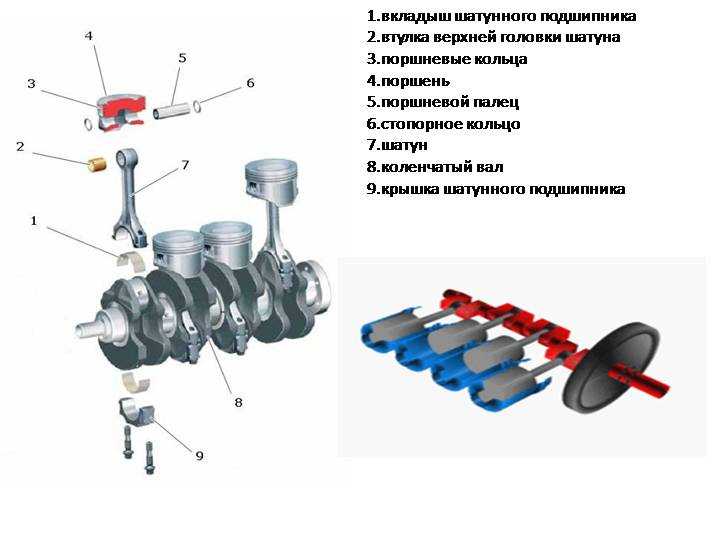

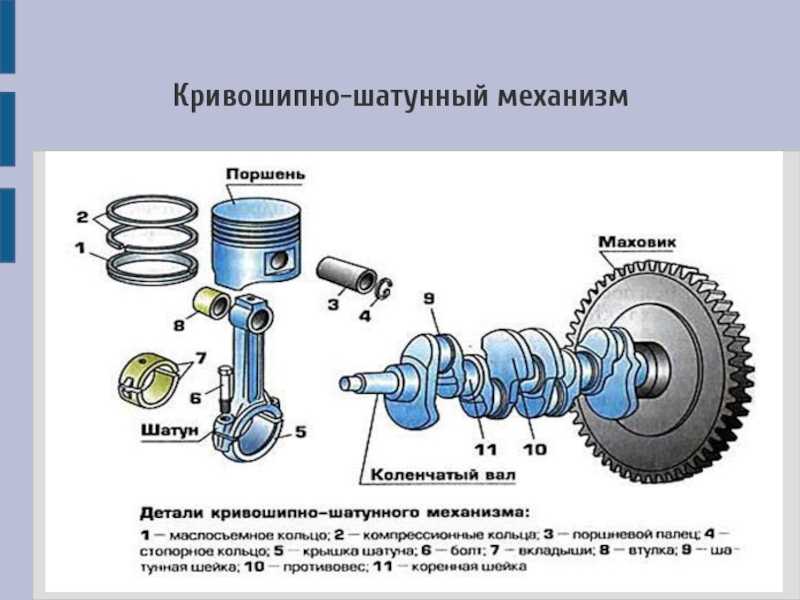

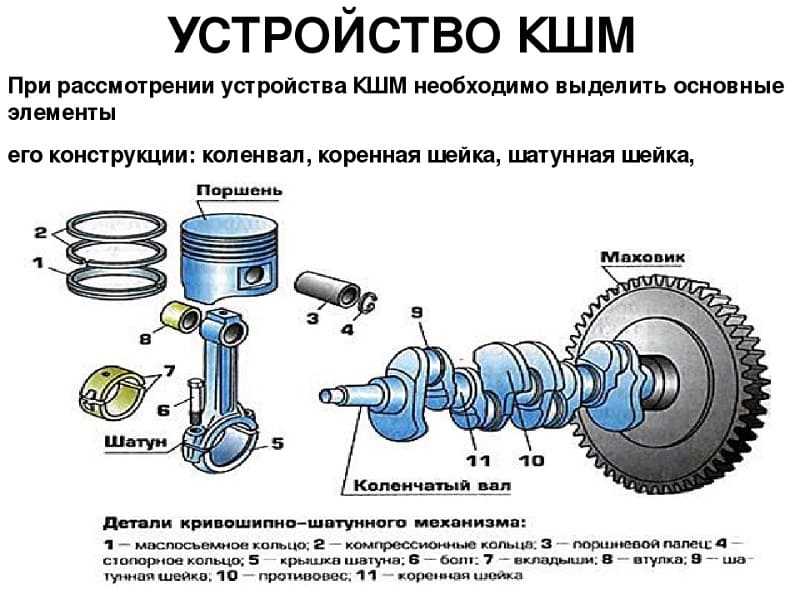

• С кривошипно-шатунным механизмом. Тут происходит процесс сглаживания импульсов при неравномерном вращении.

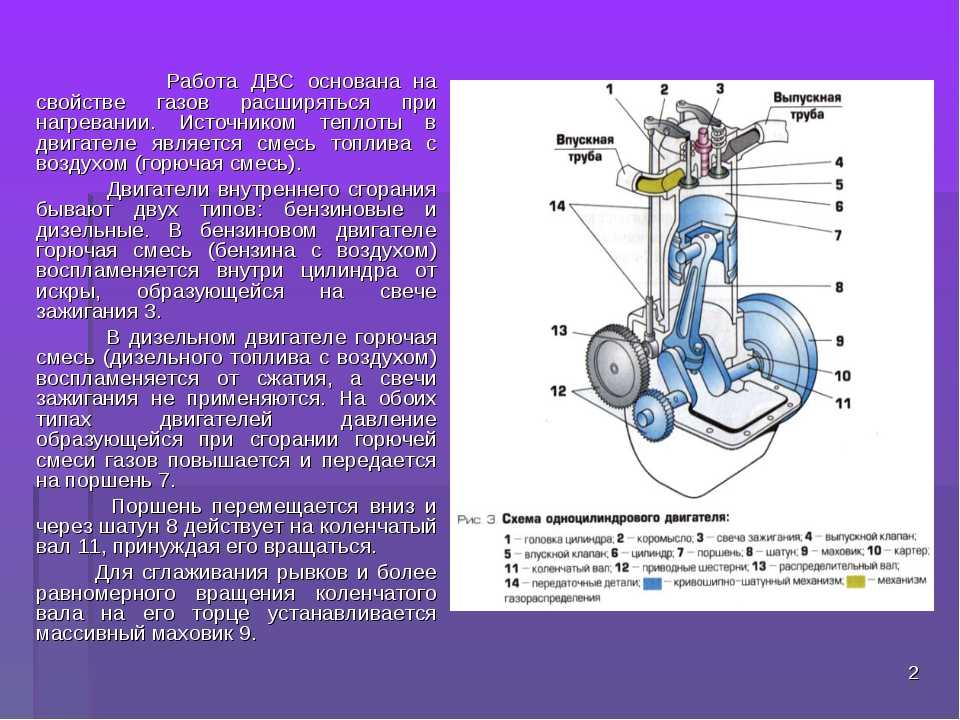

Большие размеры конструкции позволяют маховику при начальных вращениях набирать достаточную инерцию. Учитывая жёсткую связь с коленчатым валом, поршни двигателя при нахождении в верхних и нижних мёртвых точках не задерживаются. Они следуют дальше по ходу своего вращения, создавая новые циклы сжатия или воспламенения топливовоздушной смеси в ДВС. Поскольку имеются мёртвые точки, вращение вала происходит неравномерно, сначала набирается угловая скорость, а затем она теряется. Учитывая этот фактор, диаметры маховиков для каждого двигателя выбирают индивидуально, чтобы удавалось эффективно сглаживать угловые скорости в зависимости от промежутка времени.

Расположение

Автомобилисты справедливо задаются вопросами относительно того, где маховик находится в конструкции двигателя, и каким образом он располагается в силовой установке. Чтобы найти этот маховик, можно заглянуть в руководство по эксплуатации к своему автомобилю. На схеме чётко будет видно, где расположена деталь на конкретном моторе. Но даже если водитель не нашёл техническую документацию, с поиском элемента на практике проблем возникать не должно. На всех двигателях маховик находится возле коренного подшипника установленного коленвала. Это обусловлено тем, что именно этот подшипник самый мощный. А потому он сможет выдержать нагрузку от маховика.

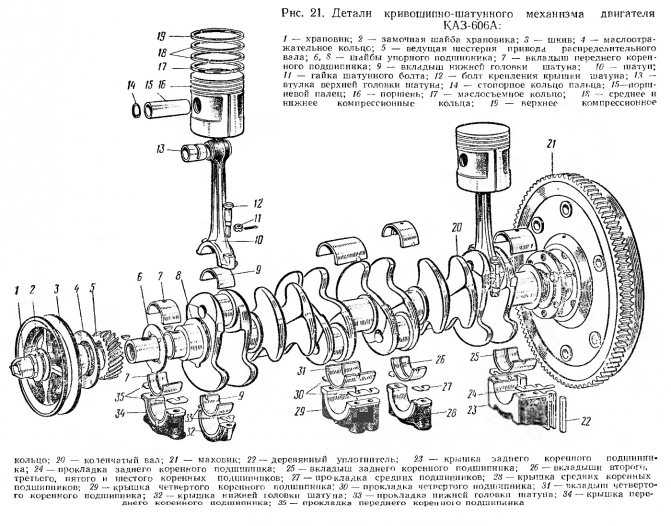

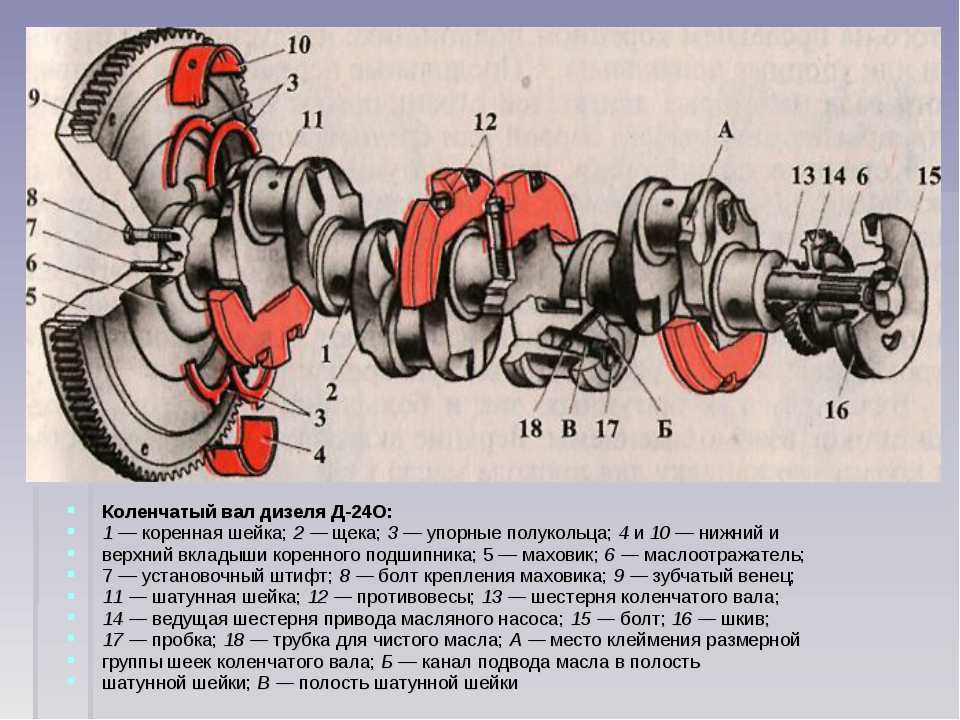

На фланец коленчатого вала маховик фиксируется с помощью ступицы. При этом его обратная сторона зацепляется с главным сцепным диском или диском сцепления. То есть расположение можно охарактеризовать как установку маховика между корзиной сцепления и коленчатым валом силовой установки транспортного средства. Со стороны корзины осуществляется прочная фиксация с помощью болтового соединения. На наружном диаметре маховика предусматривается зубчатый венец. Он нужен для того, чтобы осуществлять зацеп за бендикс автомобильного стартера в тот момент, когда запускается двигатель.

На маховике обязательно присутствует специальная метка. Она предназначена для того, чтобы показывать оптимальное положение устройства относительно сцепного диска и коленчатого вала. То есть при демонтаже или замене маховик устанавливают строго согласно меткам. Каждый маховик предварительно перед установкой на автомобиль проходит процедуру балансировка на специальных стендах. Это необходимо с целью исключения возможного возникновения вибраций, которые могут передаваться на коленчатый вал автомобильного двигателя внутреннего сгорания.

Возможные неисправности

Ниже представлены наиболее распространенные неисправности детали.

• Износ венца. Со временем зубцы на венце могут истереться, благодаря чему при запуске мотора стартер будет на них пробуксовывать. Завести авто будет проблематично – это получится не с первого раза.
• Нарушение центровки. Маховик должен быть установлен соосно кардану и диску сцепления. В противном случае при передвижении на транспортном средстве будет слышаться так называемое «биение».
• Износ диска. Часть детали, которая выполняет функции диска сцепления, подвержена наиболее серьезным нагрузкам. В результате этого она может истираться, на ее поверхности могут появляться заусенцы, углубления. Результат всего этого – сокращение размеров площади соприкосновения дисков трансмиссии и, как следствие, плохое сцепление. Еще один признак поломки – шум при передвижении автомобиля.
• Износ крепежа коленвала. Место, куда крепится коленчатый вал, со временем тоже изнашивается. В результате появляется люфт. Он приводит к появлению шума во время движения транспортного средства.

Все перечисленные поломки возникают у одномассовых или облегченных устройств. У двухмассовых также может возникнуть неисправность демпферов. Она чаще всего выражается в их износе. В результате этого часть конструкции, соединенная с коленвалом, передает не всю энергию на часть, которая является диском сцепления. Понять о том, что возникли проблемы, можно по следующим «симптомам»:

Все перечисленные поломки возникают у одномассовых или облегченных устройств. У двухмассовых также может возникнуть неисправность демпферов. Она чаще всего выражается в их износе. В результате этого часть конструкции, соединенная с коленвалом, передает не всю энергию на часть, которая является диском сцепления. Понять о том, что возникли проблемы, можно по следующим «симптомам»:

• шум, стук;
• появление так называемых плавающих оборотов;
• самопроизвольные «подтрагивания», возникающие на холостом ходу;
• повышение уровня вибрации при езде;
• рывки при переключении скоростей.

Разновидности маховиков

Сейчас используется 3 вида комплектующих:

•  сплошной;
•  облегченный;
•  двухмассовый.

Согласно другой классификации, детали подразделяют на два вида – одно- и двухмассовые. Поговорим о них более подробно.

Одномассовые

Одномассовый маховик представляет собой цельнолитое изделие, характеризующееся простотой конструкции. Оно получило наиболее широкое распространение благодаря высокой надежности и доступности с финансовой точки зрения.

На наружной стороне предусмотрено место для монтажа сцепления и т.н. контактная кольцевая площадка. Внешняя сторона окружности – это множество стальных зубцов, полученных методом прессования.

Именно одномассовые маховики используются в автомобилях чаще всего по причине их дешевизны, однако значительным недостатком этих моделей является неспособность в должной мере погасить крутильные колебания.

Двухмассовые

Этот вид маховиков используется в автомобилях, оснащенных мощными моторами. С конструкционной точки зрения они представляют собой два диска, расположенных в одном корпусе и приходящих в зацепление посредством демпфирующей системы.

По сравнению с одномассовыми у двухмассовых маховиков есть целый ряд плюсов:

•  подавление колебаний и толчков;
•  обеспечивают более удобное и легкое переключение передач;
•  продлевают срок службы синхронизаторов и уменьшают износ трансмиссии;
•  способствуют экономии топлива.

Что касается недостатков двухмассовых маховиков, то они сводятся к более высокой цене и определенным сложностям в процессе обслуживания. Также эти детали не любят езды на низких оборотах двигателя и боятся перегрева.

Облегченные

Как правило, такие варианты устанавливают во время проведения тюнинга авто. Они отличаются небольшим весом, который способствует повышению производительности мотора и снижению инерции.

Машина становится динамичнее, чутко отзывается на педаль акселератора, но важно помнить о том, что использование такого маховика возможно лишь с учетом показателей мотора, а ставить его следует в комплексе с другими работами по совершенствованию технических показателей силовой установки. В числе неоспоримых достоинств подобной конструкции следует упомянуть устранение проблемы неравномерного вращения коленвала на минимальных оборотах, способность сделать силовую установку меньшей в плане объема и легче без малейшего ущерба ее мощности

В числе неоспоримых достоинств подобной конструкции следует упомянуть устранение проблемы неравномерного вращения коленвала на минимальных оборотах, способность сделать силовую установку меньшей в плане объема и легче без малейшего ущерба ее мощности.

Ремонт маховика

Основные неисправности маховика логично вытекают из его конструкции:

• изнашиваются и ломаются зубья венца;
• лопаются пружины, протекает смазка, попадает на диск сцепления (только у демпферных модификаций).

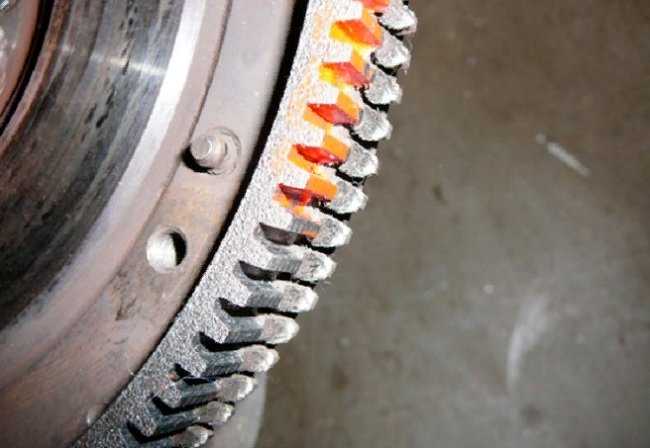

Рис. 14 Выработка зубьев

Рис. 15 Поломка пружины демпфера

Зато во время разрушения пружин или подшипников маховика демпферного части деталей могут повредить стартер, детали сцепления, что резко увеличит стоимость ремонта машины.

Причины неисправности

Кроме агрессивного стиля вождения (быстрый разгон/резкое торможение) причинами неисправности маховика являются:

1. несоблюдение требований руководства эксплуатации – скорости переключаются на «неправильных» оборотах;
2. плохой контакт – клеммы стартера и АКБ должны крепится жестко;
3. износ подшипников коробки передач и коленвала – возникают вибрации;
4. износ подушек ДВС – вибрации передаются на все элементы двигателя;
5. нарушена регулировка топливной аппаратуры – двигатель работает неравномерно, с перебоями;
6. качество солярки – влияет на процесс сгорания, возможны детонации.

Указанные причины способны многократно увеличить амплитуду не системных колебаний в дизеле. Системные колебания производителем учтены, для их компенсации используются технические решения в самой конструкции ДВС.

Диагностика

Поскольку вращается маховик на валу ДВС, диагностировать его неисправности очень сложно. Например, даже для визуального осмотра придется снять крышку и частично разобрать узел сцепления. Посторонние звуки (треск) очень схожи с неисправностями стартера, так как зубья бендикса входят в зацепление с венцом маховика.

Таким образом, при внешнем осмотре после разборки можно выявить дефекты зубчатой передачи и заусенцы со стороны диска сцепления (при шлифовке допускается снимать максимум 0,3 мм).

• Что такое маховик в автомобиле, зачем он нужен?
• Маховик двигателя в автомобиле – что это
• Виды маховиков, и где они используются
• Сплошной или обычный
• Двухмассовый
• Облегченный
• Устройство и принцип работы маховиков
• Ремонт маховика
• Ремонт венца маховика
• Ремонт двухмассового маховика

Маховик представляет собой деталь двигателя, которая служит для регулировки поступления энергии. Он накапливает энергию, когда ее поступает больше, нежели используется машиной, и отдает, когда ее потребление превышает поступление.

Маховик двигателя в автомобиле – что это

Для чего в машине нужен маховик:

• Соединяет двигатель с трансмиссией;

• Передает крутящий момент от двигателя к коробке передач;

• Стабилизирует вращение коленвала двигателя.

По внешним признакам маховик представляет собой большой металлический диск с зубчатым венцом по краю. После поворота ключа зажигания стартер входит в зацеп с венцом маховика, поворачивая его, а тот, в свою очередь, вращает коленчатый вал, который приводит в движение сам автомобиль.

Как это работает?

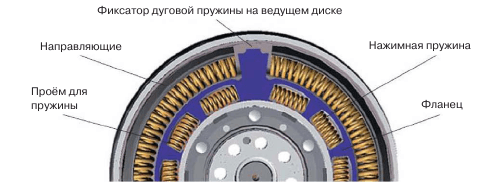

Первичный и вторичный диски представляют собой две расцепленные массы. Они соединяются с помощью пружинно-демпфирующего механизма, закрепленного на подшипнике скольжения или шарикоподшипнике. Крутящий момент передается с помощью соединенного с ведомым диском фланца. Его выступы упираются в площадки торцов дуговых пружин.

Благодаря свободной посадке на подшипнике, диски могут вращаться относительно друг друга. Угол поворота ограничивается ходом пружины. Именно благодаря этому на ведомом диске гасятся крутильные колебания. При такой конструкции нажимной диск сцепления МКПП не требует установки демпфирующих пружин.

Усовершенствование конструкции

При возрастании крутящего момента двигателя для эффективного гашений крутильных колебаний необходимо утолщать либо увеличивать количество витков дуговых пружин. Но в случае неизменной величины установочного пространства ужесточение пружин снизит эффективность гашения колебаний на низких оборотах. Поэтому конструкторы прибегли к установке внутренних демпферов. Вмонтированные во фланце жесткие пружины работают только в зоне средних и высоких оборотах. В конструкции сохраняются мягкие дуговые пружины, которые сглаживают пульсации крутящего момента на холостом ходу и в зоне низких оборотов.

Последним усовершенствованием, получившим массовое распространение, стало включение в конструкцию маятникового гасителя колебаний. Как и в обычном Dual Mass Flywheel, в конструкции имеется первичная вращающаяся масса (связана с коленвалом) и вторичная (связана с трансмиссией). Но помимо витых дугообразных пружин, со стороны вторичной массы устанавливаются подвижные пластины — грузы центробежного маятника. Его принцип работы заключается в создании противофазных колебаний, которые на низких оборотах должны накладываться на инерционные колебания двигателя. Таким образом, происходит взаимное гашение колебаний и выравнивание скорости вращения коленчатого вала.

В режиме низких оборотов из-за естественных вращательных пульсаций грузы маятника раскачиваются. С повышением оборотов увеличивается центробежная сила, действующая на грузы. Под ее действием амплитуда раскачиваний уменьшается, а грузы замирают в наиболее отдаленной от оси вращения точке. В зависимости от производителя и модели маховика, в конструкцию включат 4-6 плавающих грузов.
