Основные причины неисправности ПТФ

Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:

1. перегорел предохранитель;
2. перегорела(и) лампочка(и);
3. произошло окисление контактов;
4. пропал контакт с «массой»;
5. вышла из строя кнопка;
6. вышло из строя реле.

Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.

И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.

Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.

Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.

При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.

Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.

Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.

Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.

Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.

Еще одной причиной, по которой противотуманные фары могут не включаться, является выход из строя кнопки, расположенной на передней панели автомашины, и служащей для включения ПТФ. Проверить ее на работоспособность можно двумя способами: подключить новую кнопку (при наличии таковой) и попробовать включить фары либо же прозвонить кнопку мультиметром. В случае, если кнопка оказалась испорченной, следует ее заменить на новую, поскольку она практически не ремонтопригодна.

Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.

Нередко причиной поломки фар могут являться сами фары. При длительной эксплуатации отражающий слой может разрушаться, выкрашиваться и попадать на электрические элементы, нарушая тем самым их правильную работу. Именно поэтому периодически стоит проверять внутреннее состояние всех фар (не только ПТФ).

Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. В этом случае следует прозвонить все провода, используемые в цепи подключения противотуманных фар, а также проверить правильность самого подключения.

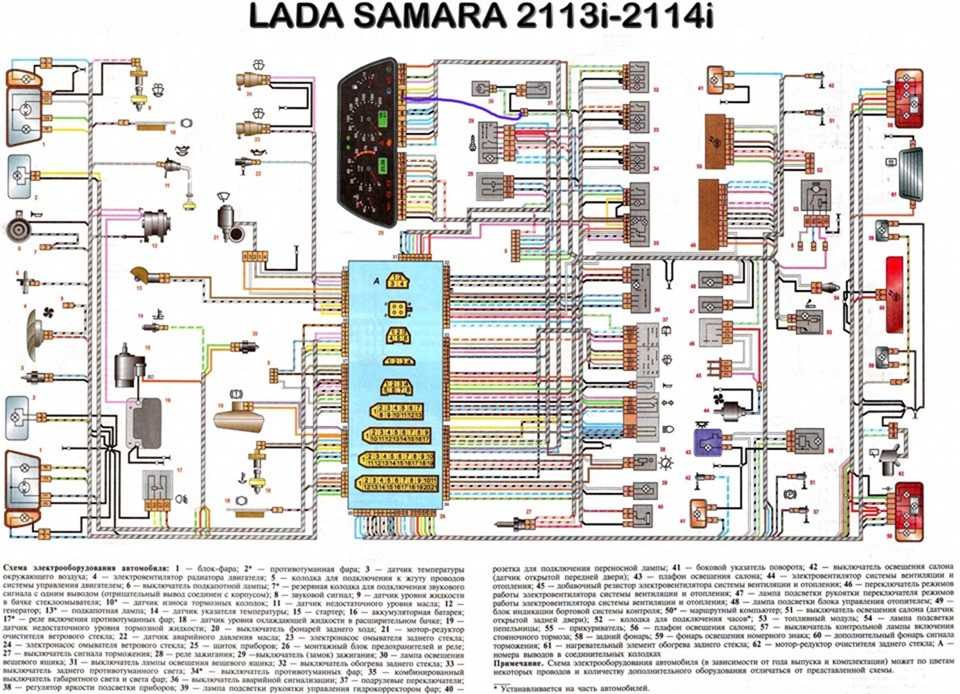

Сделать это можно, воспользовавшись схемой, приведенной в начале

Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Предохранители ваз 2109, карбюратор, высокая панель

Как подключить туманки на ваз 2107, особенности установки, какие лучше выбрать, схема подключения

Какое масло заливать в двигатель ВАЗ 2115

Лада веста какой бензин 92 или 95. Рекомендации завода производителя

Как заменить сальник привода коробки передач на ваз 2110

Как на ваз 2107 подключить сигнализацию

Замок зажигания ВАЗ 2101. Устройство, схема и описание возможных неисправностей. Видео замены

Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманками, а также обогревом заднего стекла с завода имеет зелёный цвет. Со временем такое свечение надоедает многим владельцам и возникает желание его заменить, сделать нестандартным. После принятия решения о подобных доработках нужно определиться: делать эту работу самостоятельно либо обращаться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев автовладельцы проводят подобную модернизацию своими руками.

Штатная подсветка кнопок зелёного цвета со временем надоедает

Какими способами можно достичь оригинальной подсветки номера?

Последнее время зачастили случаи, когда вместо обычных ламп в плафон вставляют светодиоды. Такая подсветка яркая и привлекательно, делает автомобиль оригинальным и интересным

Важно, чтобы освещение имело допустимый нормами ГОСТу цвет, номера были читаемые

Ее можно установить на автомобиль ВАЗ 2114 двумя способами.

Первый способ

Замените стандартные лампы накаливания на светодиодные (у них те же контакты, что и в заводских изделий).

А также важно правильно подобрать лампочки, слишком яркие будут быстро выходить из строя и забирать слишком много энергии. Устанавливать очень дорогие изделия тоже не стоит, ведь подсветка станет очень заметной, отвлекая водителей от дорожного процесса

Лампочки низкого качества могут иметь различные дефекты и быстро выходить из строя. Так что покупаем лампочки у проверенных представителей и используем их экономично.

Второй способ

Установить светодиодную полоску. Для этого понадобятся резисторы – 3 штуки и столько же LED полосок. Их цветовая гамма очень разнообразна, но лучше всего выбирать белые или желтые тона .

Если же автомобилист, несмотря ни на что, желает заменить стандартную подсветку на светодиодную, необходимо выполнить следующие шаги:

1. Припаять к плюсовому концу отрезки светодиодов резистор.
2. К его концу и минусовой стороне закрепить небольшие проводки.
3. Получается конструкция с двумя контактами, которые запитываются проводами со штатной подсветки.

Для придания ленте оригинального дизайна нужно взять кусок оргстекла, на него наклеить полосу силиконовым герметиком. Далее соединяем провода ленты с контактами заводских ламп подсветки, делаем изоляцию.

На следующем этапе подготавливаем поверхность для установки изделия:

• снимаем плафоны;
• обезжириваем сторону крепления растворителем;
• после просыхания наносим герметик и клеем светодиодную полосу;
• по краям ленту герметизируем и оставляем до полного высыхания.

Проверяем работу конструкции в деле. Если все функционирует правильно, значит работа выполнена эффективно. Точно так можно сделать освещение номера по краям, но это грозит возникновением проблем с сотрудниками ГИБДД. Помним об этом!

Светодиодное освещение привлекательно смотрится и днем, и в темное время суток, делает автомобиль ярким и оригинальным.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа

своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка

перестанетработать . Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать

остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Габариты работают. А вот подсветка номера и пр.панель не подсвечивается(или освещается) а все лампачки вроде пашут ближ, дальн свет и тд. может просто не знаю где она вкл эта посветка панели)) вроде когда свет вкл. напрягает ночью. панели не видно, да ещё и знаешь то что номер не освещается((( Значит предохранители?

ЗАМЕНА ЛАМПОЧЕК

Замена ламп ближнего света ВАЗ 2114в принципе похожа на аналогичную процедуру с любым другим автомобилем, так как любой блок фар состоит из таких составных частей:

• Корпус;
• Светорассеиватель;
• Лампы;
• Отражатель.

Несмотря на внешние отличия в большинстве автомобилей принцип остается один и тот же.

ПРОЦЕСС ЗАМЕНЫ

Чтобы замена лампочки оказалось удачной нам понадобиться такой инструмент: шило, отвертки и подробная инструкция, которая написана ниже

В этой операции нет ничего сложного, так что делая все по порядку и осторожно можно сделать все быстро и своими руками, не переплачивая за такую простую процедуру мастерам на СТО

Итак, пошаговая инструкция выглядит так:

1. Выключаем зажигание, вытаскиваем ключ из замка и открываем капот;
2. Определившись с какой стороны блок нам нужно открутить подходим к нему и снимаем с него защитный короб. Он прикручен болтами с двух сторон;
3. Теперь нужно аккуратно снять контактную группу с отражателя;
4. Далее, находим пружинные зажимы и аккуратно их разжимаем;
5. Вынимаем лампу;
6. Вставляем на освободившееся место новую и собираем все в обратном порядке.

Перед тем как ставить на место стеклянную колбу желательно протереть ее спиртом, то есть обезжирить. Если этого не сделать, то с внутренней стороны останутся отпечатки и пыль. Саму лампу нужно поставить правильно, там всего одно положение для нее.

Обычная галогенная лампа ближнего света ВАЗ 2114, которая ставиться на машину с завода стоит около 200 рублей, так что если не тратиться на услуги станции технического обслуживания, то ремонт выходит не такой уж и дорогой.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

Основные неисправности замка зажигания на ваз-2114: признаки и диагностика

После этого собираем кожух рулевой колонки.

На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.

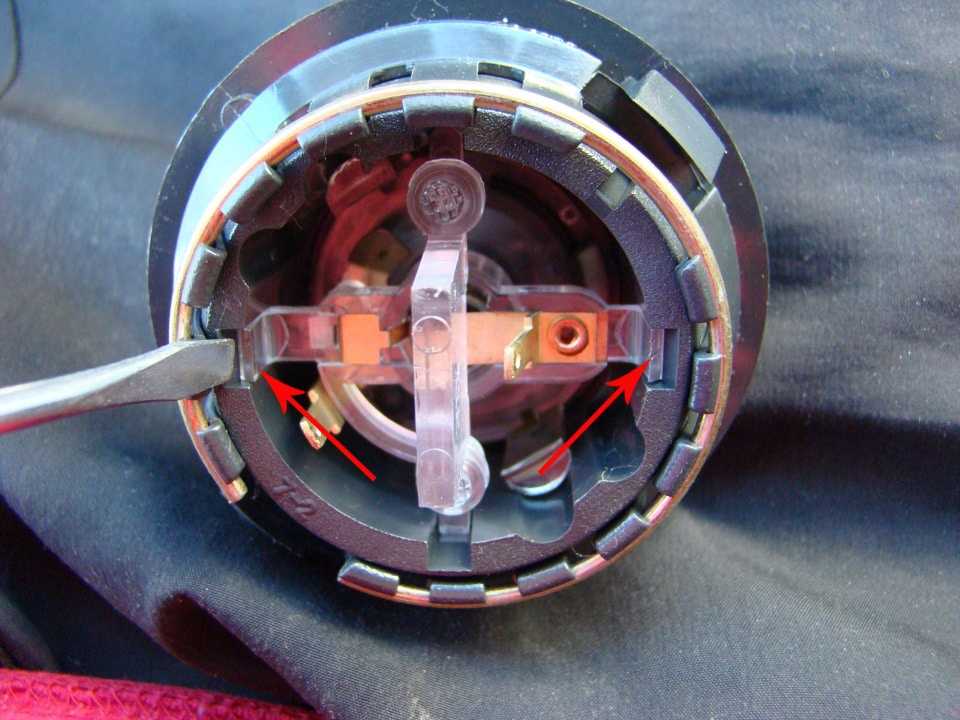

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Замена замка зажигания на ваз 2114 своими руками у себя в гараже

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Когда требуется замена

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

• Механическая поломка ключей;
• Потеря ключа;
• Поломка замка в результате попытки угона;
• Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Из инструментов вам понадобится:

• Крестообразная прочная отвертка;
• Рожковый ключ на 10 миллиметров;
• Зубило;
• Молоток;
• Пассатижи или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

1. Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
2. Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
3. Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
4. Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
5. Рычаг, который фиксирует колонку по углу, ведут вниз;
6. Руль опускается также вниз;
7. Снимается далее нижний кожух;
8. Колодку питания от аварийки нужно обязательно отключить;
9. Теперь можно снимать верхний кожух;
10. Для демонтажа подрулевых переключателей действовать нужно поочередно;
11. Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
12. Отсоедините их от колодки питания.

Пропала подсветка панели приборов, что делать?

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.

Панель приборов на ВАЗ 2114, 2115, 2113

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли

Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку

Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
Вытащить заглушку и открутить саморез, находящийся за ней
Убрать два самореза снизу удерживающие накладку и снять ее.
Пометив провода подходящие к выключателям, отсоединить их.
Открутить болты с кронштейна руля
Ключом на «8» открутить саморезы нижнего крепления кронштейна.
Открутить саморез под отвертку и снять световод.
Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
снять декоративную вставку, убрав все внешние детали.
Гайки открутить ключом на «21».
Убрать подсветку гидрокорректора.
Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
Теперь можно выполнить снятие торпеды ВАЗ 2114.
Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Перестали гореть обе противотуманки

Иногда лучше живать.

Перестали гореть туманки вместе с приборкой. Причем табло с километражем работает . Подсветка приборки (ярче — тусклее) тоже не работает(((( Печаль((

Сжег уже штук 10-15 предохранителей((( Горит тот который под рулём . Ставлю его по мощнее перегорает под капотом на габариты.

туманки отключал, приборку тоже все равно горят.

В проводку влезали ? Доп датчики гавнетола ?

Нет ни чего такого не делали. Вчера во время дождя думаю потухла, или после него.

на авто уже «сто лет» ни чего не ставили. Горит предохранитель на туманки. Соответственно происходит следующее: Завожу, включаю габариты -всё ок, ну почти)) приборка не работает(подсветка приборки), включаю туманки и предохранитель перегорает. Ближний дальний работают!

Туманки вроде родные.

Предохранитель сгорает когда я включаю габариты. но габариты горят. Т.е. тут даже дело не в туманках. а в приборке.

правильно, туманки сделаны через габариты именно через рыле, у туманок свой предохранитель,а у габаритов свой и релюхи а в момент включения габаритов, когда сгорает предохранитель, туманки включени или выключены? т.е. — включил габариты все норм предохранитель туманок работает, далее включаешь туманки предохранитель сгорает? или так — просто включаешь габариты, туманки отключены, а предохранитель туманок все равно сгорает?

что с предохранителем? который я озвучивал- который идет на подсветку приборки и зачастую еще какой-либо подсветки в салоне.

о много- мнений и тем на многих форумах было озвучено, по поводу замыкания в приборке (куча лирики.

Процесс монтажа

Готовые комплекты обычно содержат схему установки для ВАЗ 2110. Однако следует понимать, что в процессе может потребоваться внесение корректив. Перед началом монтажных работ, нужно убедиться в наличии места для них.

Если такового не предусмотрено в вашей модели, то следует продумать и определиться с ним самостоятельно. Рекомендуется делать это через передний бампер.

Порядок установки выглядит следующим образом:

1. В самом начале прокладываем проводку противотуманок. Прокладывается она также, как и основная проводка — по крылу, через левую часть (под капотом).
2. После этого нужно подать питание на кнопку, которую необходимо будет разместить на приборной панели. По стандарту, питание проводится от предохранителя на правых габаритах. Однако можно пойти другим путем, подсоединив питание к кнопке включения света. Можно взять питание от вывода на габариты, однако этот способ следует использовать в последнюю очередь, так как аккумулятор может преждевременно разрядится, если вы забудете выключить ПТФ.
3. Соединяем штекер вместе с фарами. Если огни не загораются, значит в схеме была допущена какая-либо ошибка. Следует тщательно проверить каждый составной элемент сети. Нередко проблема в реле. Чтобы её выявить нужно убедиться в наличие щелчка, если его нет — реле следует полностью менять.

Проверить правильность настройки и работы фар довольно просто: следует выехать на дорогу и включить фары. Если свет направлен слегка вниз, но при этом одинаково хорошо освещает и дорожное полотно, и обочину — все установлено корректно.

• vmiredorog.ru
• carfrance.ru
• automotocity.com

Рекомендуем ознакомиться с новым приложение такси в России — DiDi

Как снять плафон и заменить лампу

Поскольку за освещение салона в ВАЗ 2114 отвечают два плафона, менять лампочки будем в обоих.

Плафон общего освещения

Начнем с него, поскольку замена лампочки в нем производится элементарно и не займет много времени. Для начала немного теории. Включить этот фонарь можно двумя способами: открыв любую из дверей (режим 1) или нажав на один из краев плафона (режим 2).

То есть плафон в этом фонаре качается вокруг центральной оси и исполняет роль выключателя.

На фото цифрами обозначены:

1. Корпус фонаря.
2. Стеклянный плафон.
3. Ось качания.

Для того чтобы снять плафон, достаточно отжать бортик корпуса у оси качания, чтобы отлив на стекле вышел из паза в корпусе. Сделать это можно плоской отверткой или даже пальцем.

Выводим сначала этот край стекла из фонаря, а противоположный выйдет сам.

Снятие стекла фонаря общего освещения салона ВАЗ 2114

Снимаем стекло и наблюдаем лампочку, которая зажата двумя пружинными контактами.

Лампочка фонаря освещения салона

Отжимаем сгоревший световой прибор в сторону одного из контактов и вынимаем.

На место сгоревшей устанавливаем новую, просто защелкнув ее в контакты патрона. Стекло ставим так же, как и снимали: заводим один отлив на стекле в паз корпуса, защелкиваем другой, чуть отжав край фонаря пальцем.

Плафон индивидуальной подсветки

Здесь для работы нам понадобится небольшая плоская отвертка. Заводим отвертку в щель, как показано на фото ниже, и выщелкиваем фонарь из держателя.

Вынимаем фонарь и видим две колодки, надетые на патрон (отмечены стрелками). Снимаем их простым выдергиванием. В принципе колодки можно не снимать, но со снятыми не придется работать с руками на весу.

Теперь поочередно отжимаем фиксаторы, помеченные на фото ниже стрелками, и постепенно выдвигаем патрон.

Патрон вместе с лампочкой у нас в руках.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вынимаем. Новую лампу так же утапливаем и поворачиваем по часовой стрелке. Устанавливаем патрон с новой лампочкой на место, проследив за тем, чтобы обе защелки сработали, надеваем на его контакты колодки питания (полярность можно не соблюдать), устанавливаем фонарь в штатное гнездо и нажимаем на него до защелкивания.

Отсутствует масса

Также причиной неработающего стеклоподъемника может служить масса. Место подключения у нее не самое лучшее, она находится в ногах у водителя слева у двери. Зачастую там происходят окисления, из-за чего теряется контакт и механизм перестает работать.

На один контакт приходит как масса центрального замка, так и стеклоподъемника. Поэтому диагностировать проблему можно и по отказу в работе охранной системы, но лучше зрительно оценить контакт на образование окислений и ржавчины.

Если обнаружили, что масса в ненадлежащем состоянии, стоит очистить место контакта и сами клеммы наждачной бумагой, после собрать и обработать специальным составом, который предотвратит появление различных примесей и защитит метал.

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

• традиционные лампы накаливания,
• светодиод в пластиковом патроне,
• SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.
