Замена механизма стеклоподъемника передней двери ВАЗ 2106

Для замены на автомобиле ВАЗ 2106 стеклоподъемника передней двери вам потребуются: отвертка, ключи «на 8» и «на 10». 1. Снимите опускное стекло (см. «Замена бокового стекла передней двери»).

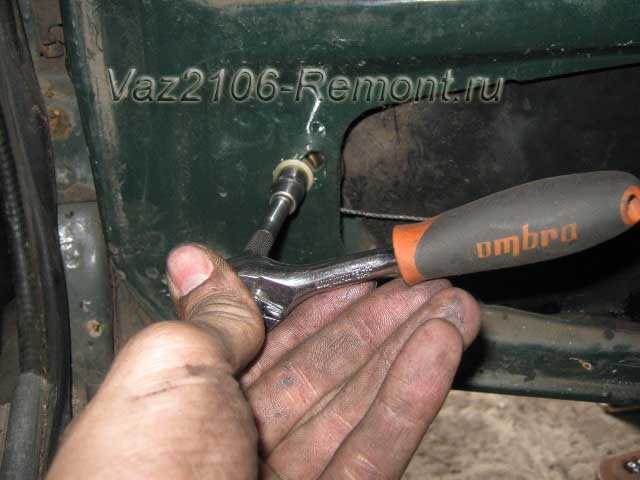

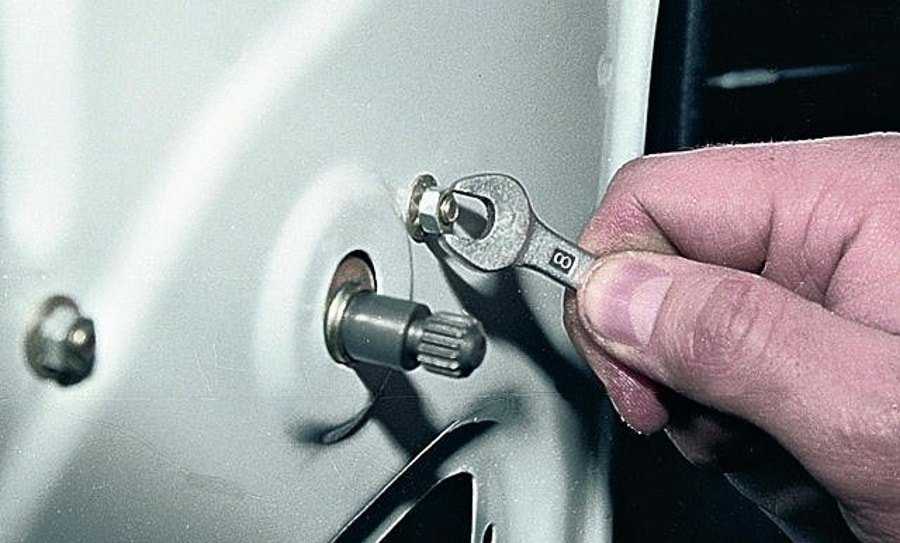

2. Снимите трос с верхнего направляющего ролика, отверните три гайки крепления механизма стеклоподъемника. ПРИМЕЧАНИЕ

Верхний направляющий ролик установлен внутри двери (снаружи не виден) и расположен на одной вертикали с нижним направляющим роликом (подоконная накладка для наглядности снята).

3. Снимите поролоновую прокладку с оси механизма.

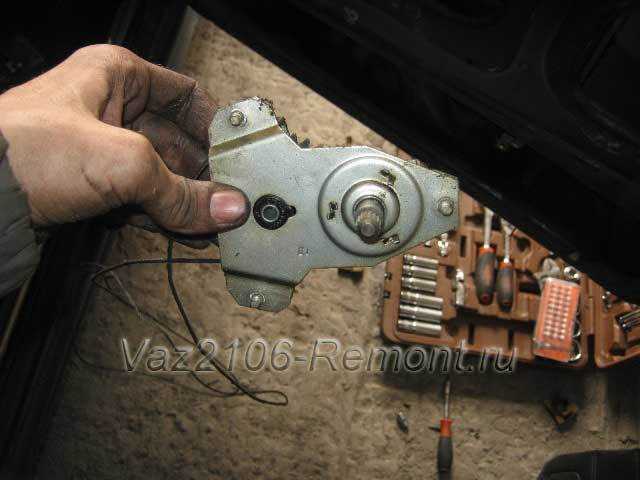

4. С внутренней стороны двери снимите механизм стеклоподъемника с тросом. 5. Установите на автомобиль ВАЗ 2106 новый механизм стеклоподъемника в порядке, обратном снятию. Отрегулируйте стеклоподъемник (выполните операции 26 и 27 подразд. см. «Замена бокового стекла передней двери»). ПРЕДУПРЕЖДЕНИЯ

Перед установкой механизма стеклоподъемника намотайте трос на барабан по два витка с каждой стороны. При установке стеклоподъемника на дверь и троса на ролики не допускайте соскакивания троса с барабана (придерживайте его). Стеклоподъемник передней и задней дверей отличаются длиной троса и невзаимозаменяемы.

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

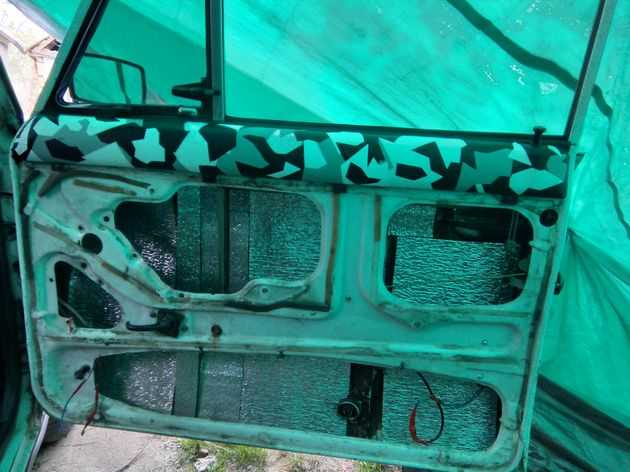

1. Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник.
2. После монтажа нужно проверить скольжение стекол.
3. Подключение к электросети автомобиля следует выполнять согласно электрической схеме.
4. Далее дверь устанавливается на машину.
5. На панели инструментов монтируется управляющая кнопка.

Как заменить или установить электрические стеклоподъемники на «шестерку»?

Штатный стеклоподъемник передний ваз 2106 является элементом интерьера салона автомобиля и предназначен для доступа воздушных масс в салон и повышения комфорта в транспортном средстве при совершении поездок различной длительности. Инысм словами при открытых окнах в салон поступает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ваз 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.

У автолюбителей, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ваз 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=4dhm0A6OHM8

Неисправности стеклоподъёмника

В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.

Упало стекло

В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.

Стекло не реагирует на вращение ручки

Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.

При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.

Обрыв троса

Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.

Поломка редуктора

Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.

Скрежет механизма

Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.

Скрипит стекло

Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.

УСТРОЙСТВО СТЕКЛОПОДЪЁМНИКОВ ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Стандартный стеклоподъёмник «семёрки» управляется ручкой и весьма неудобен в обращении

КАКИЕ БЫВАЮТ СТЕКЛОПОДЪЁМНИКИ НА «СЕМЁРКЕ»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

1. Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.

2. Тросовыми — по своему устройству они более слабые и чаще выходят из строя. Принципиальным элементом такого типа стеклоподъёмников является трос, присоединённый к крутящему механизму. Устройство работает довольно медленно из-за низких функциональных свойств привода, с усилием преодолевающего сопротивление уплотнительных резинок. Может случиться и такое, что оно начинает перегреваться и в какой-то момент просто выходит из строя. Плюсом такого типа механизма является его хорошая ремонтопригодность, но слишком частая необходимость в ремонте практически аннулирует это преимущество.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике. Поддеваем отвёрткой и вынимаем заглушки подлокотника
2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его. Отвернув крепление подлокотника, снимаем его с двери
3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки. Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника
4. Демонтируем ручку и розетку. Снимаем с двери ручку стеклоподъёмника и розетку
5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки. Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой
6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам. Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой
7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки. Демонтируем обивку с двери, слегка опустив её
8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой. Трос крепится к дверному стеклу при помощи соответствующего зажима
9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника. Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10
10. Снимаем трос с остальных роликов.
11. Откручиваем крепление механизма и вынимаем его из двери. Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки
12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь. Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик. Со временем ролики стеклоподъёмника перетираются тросом
3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой. Новый ролик крепится заклёпкой или болтом с гайкой

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме. Трос стеклоподъёмника через ролики должен проходить по определённой схеме
3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
4. Фиксируем трос к стеклу. Крестовой отвёрткой зажимаем крепёжный винт зажима
5. Проверяем работоспособность механизма.
6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Рекомендуем: Замена помпы на 16-клапанной Приоре

Почему не работает стеклоподъемник на ВАЗ 2115? Как снять старый и установить новый стеклоподъемник?

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2115.  В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2115. Причин может быть несколько:

1. Окисление контактных соединений.
2. Поломка одного или нескольких элементов управления.
3. Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2115 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2115 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой.

Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.
5. Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Ремонт стеклоподъёмника на классике на примере ВАЗ 2101

Ремонт стеклоподъёмника на классике на примере ВАЗ 2101

Водительская дверь Довольно знакомая ситуация владельцев классики. Не держится стекло.

Причиной является неисправность стеклоподъёмника, либо обрыв его тросика.

Перейдём к разборке двери. Откручиваем все ручки на дверях,

аккуратно (чтоб не поломать пластмассовые крепления), отверточкой снимаем дверной карт

Смотрим. Причиной неисправности стало то, что один конец троса выскочил из крепежа

Переходим к ремонту Нам нужно снять сам стеклоподъёмник (он расположен с внутренней стороны двери) и намотать на него трисики заново.

Для это ключом на 8 откручиваем три болта держателя стеклоподъёмника

Если тросики не на своих местах, перекручены, запутаны, их нужно перекрутить. Надеваем на подъёмник ручку и накручиваем (уравниваем) на него тросики.

Затем монтируем его на место, следя, чтоб тросики не слетели

Тросик, выходящий вниз барабана идёт на верхний ролик, выходящий вверх – на нижний. Накрест.

Надеваем трос на нижний ролик

Фиксируем оба конца в держатель

Теперь нужно натянуть трос. Для этого откручиваем и оттягиваем болт натяжного ролика.

Тросики должны быть в меру натянуты, но не как гитарная струна. Все ролики обрабатываем солидолом и несколько раз поднимаем и опускаем окно. Оно должно идти легко и без посторонних звуков. Собираем дверь в обратной последовательности и наслаждаемся результатом.

Вот и всё! Лёгкого Вам ремонта и удачи на дорогах!

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды	Характеристики
Тросовые.	Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные.	Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
5. Натяните трос на ролики без провисания и сильного натяжения.
6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

1. Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
2. Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
3. Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
4. Соберите дверь, установив на место ручек заглушки.
5. Смонтируйте управляющую клавишу в панель приборов.
6. Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от . Либо отключаем отдельно цепи питания прикуривателя и , т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
6. Две гайки посередине:
7. Верхнюю гайку:
8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
10. Надавив отверткой, извлекаем верхнее крепление направляющей.
11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
16. Трущиеся детали желательно хорошенько смазать.
17. Механическая часть на этом завершена, переходим к электрической.
18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под . Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме: Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Каждый владелец автомобиля старается сделать все, чтобы поездка на верном четырехколесном друге была комфортной и приятной.

В настоящее время автомобиль является не роскошью, а скорее необходимостью. Ведь именно на машине многим приходится добираться до работы, да и привести продукцию с собственной дачи на личном авто намного проще и выгоднее.

К сожалению, комфорта и удобства без электрического подъемника стекла довольно проблематично получить. А ведь практически все так называемые классические отечественные модели ВАЗов предоставлялись покупателям только в таком варианте. В итоге стекла – как на водительской двери, так и на пассажирских – можно было открывать исключительно при помощи ручных подъемников, что, естественно, неудобно и непрактично. Стеклоподъемники в электрическом варианте исполнения производители не устанавливали, как в восьмых, так и в девятых моделях жигулей, а ведь именно эти автомобили считались самыми востребованными.

Владельцам «классических» моделей можно самостоятельно изменить такую ситуацию, ведь установка стеклоподъемников, к примеру, на ВАЗ-2107, если будет осуществляться строго по инструкции, не вызовет особых проблем и сложностей. Как правильно и в какой последовательности специалисты рекомендуют устанавливать стеклоподъемники на переднюю дверь ВАЗ-2107, проанализируем далее.
