Подробный инструктаж

Самостоятельно выполнить процедуру разблокирования иммобилайзера может владелец авто лишь при полном соблюдении следующих рекомендаций. Эту операцию он проводит посредством закодированного ключа, мощного радиосигнала с брелока либо карт-метки

Перед процедурой важно знать, из каких элементов образован иммобилайзер: это электромагнитное микрореле и блок регулировки, распознающийся датчиком электроуправления ключа

Схема подключения иммобилайзера

В моделях Рено блок управления сверхнадёжным иммобилайзером находится в салоне за главной консолью, недалеко от магнитолы. Далее, сняв двадцатиконтактный разъём с устройства блока управления, необходимо отсечь 18 и 9 проводок согласно электрической схеме, закольцевав (соединив) и заизолировав их.

Теперь ЭБУ (электроблок управления) можно заменить, вот только стоимость нового ЭБУ достаточно высокая, поэтому есть смысл просто перепрограммировать штатное заводское устройство с помощью программатора. Одним ПАКом здесь не обойтись, вам ещё понадобятся компьютер (ноутбук) и обычный паяльник.

После съёма и разборки электроблока начинается его перепрограммирование: загрузчик ПАК подключается к контроллеру, далее выполняется считывание FLАSH и ЕЕPRОМ прошивки. При этом стоит удостовериться, что прошивка сохранена на вашем компьютере. Загрузите в заводской блок управления прошивку EEPROM. Изъяв из блока шлейф с контактами контроллера и загрузчика, поставьте на место контроллер и разъём иммобилайзера. Активизируйте силовую установку, запустив двигатель.

Учтите главное — если случилась блокировка иммобилайзера, то устройство непременно нужно отключить.

Подключение сигнализации в Логане

Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания Подключаем провод массы, тахометра и стояночного тормоза Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.

Когда к массе на 0,8 секунды подключается один из управляющих шнуров — замки закрываются; Если это же действие выполняется со вторым шнуром — происходит отпирание. Первый совет: Каждую кнопочку поддевают отвёрткой Разъём кнопки снабжён 5-ю контактами.

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

Ничего сложного тут нет, два контакта всегда соединены вместе: Помните, что выполнять любые работы, затрагивающие электрооборудование, можно только с отключенным аккумулятором. С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода.

То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае. Подключение сигналки к ЦЗ Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Как различить контакты, мы рассматривали в предыдущей главе.

Переходим к монтажу проводки. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным. Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту.

Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно. Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации.

Установка и подключение автосигнализации на Renault Logan 1 2006-2014

Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.

Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени.

Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец.

После установки и подключения необходимо произвести следующие настройки:

1. Установить функцию 3–8 в значение 2 (при управлении ЦЗ доп каналом №7 белый провод).
2. Устанавить функцию 1–17 в значение 2 (режим SLAVE, шаг №13 описания).

Также следует провоести обучение тахометрическому сигналу на холостом ходу.

Для этого необходимо:

1. Устанавливить режим «снято с охраны».
2. Включить зажигание и запустить двигатель автомобиля.
3. Нажать кнопку на корпусе светодиода на 2 сек. Аварийная сигнализация вспыхнет один раз. Отпустить кнопку.
4. Вновь нажать и удерживать 4 сек. кнопку на корпусе светодиода.Должен прозвучать один сигнал сирены и один раз замигает аварийная сигнализация, они подтвердят выполнение программирования тахометрического сигнала.

Если прозвучит три сигнала сирены и аварийная сигнализация вспыхнет три раза, то программирование выполнено неудачно.

Схема подключения системы к автомобилю Renault Logan 2014

Установка сигнализации Рено Логан своими руками: точки, видео

Автомобиль Рено Логан, относится к такой категории машин, на которые установить сигнализацию не представит большого труда. Возможные трудности могут возникнуть лишь при наличии бедной заводской комплектации самого авто. Какую сигнализацию выбрать с автозапуском или без неё зависит только от самого потребителя в зависимости от личных предпочтений и бюджета покупки.

Установка сигнализации своими руками

О том, как установить автомобильную сигнализацию своими руками на примере Starline A91 Dialog с функцией автозапуска читайте ниже в нашей статье.

Сигнализация Starline A91 Dialog.

Необходимый инструмент:

• Сигнализация.
• Диод 1N4007.
• Электропривод замка дверей (при отсутствии).
• Ручной инструмент.
• Мультиметр.

Пошаговая установка

1. Самым первым шагом в установке сигнализации будет снятие облицовки с рулевого вала. Для этого выкручиваем два самореза.

Приложив усилие можно их легко открутить, а облицовку демонтировать.

После того как два фиксирующих самореза убраны, приступаем к облицовке приборного щитка. Открутить их не трудно, достаточно лишь выкрутить 4 фиксирующих самореза.

Откручиваем поочерёдно, сначала два с одной стороны и два с противоположной.

• Следующим шагом будет демонтаж декоративной накладки под торпедо, крепится она при помощи пяти пистонов.
• Когда накладка убрана открывается вид на ВСМ, откручиваем саморез и убираем его.
• Далее снимаем с фиксаторов левую стойку у лобового стекла, для установки сигнального светодиода.

  Кожух убирайте аккуратно, чтобы не повредить фиксаторы.

  Датчик удара должен быть плотно зафиксирован на месте.

Как отремонтировать центральный замок: вакуумный и электрический

После предварительной диагностики зачастую удается более точно определить причину, по которой не срабатывает центральный замок или его работа сопровождается сбоями. Далее можно переходить к ремонту.

Начнем с вакуумного центрального замка. Как правило, замок данного типа отличается более долгой по времени работой компрессора (до 30 секунд и более) при двух характерных поломках:

• параллельно, пока работает компрессор, двери машины открываются и закрываются постоянно.
• на деле бывает и так, что двери (все или несколько) открылись или закрылись, но компрессор гудит еще долго (до момента, пока защита не отключит его в автоматическом режиме).

Второй тип поломки вакуумного ЦЗ говорит о более серьезной проблеме в плане ремонта. Если компрессор гудит, тогда могут быть такие поломки:

1. не герметичны трубки магистрали;
2. на плату не приходит сигнал об открытии/закрытии от концевого выключателя актуатора одной двери или нескольких;
3. сигналы открытия/закрытия замков не распознаются компрессором, хотя доходят до него.

Для решения проблемы нужно сначала проверить магистраль к двери, на которой не срабатывает привод. Проблемный участок магистрали можно выявить по шипению выходящего воздуха. Трубки в этом случае нужно менять.

Если же дело не в шлангах, высока вероятность потери герметичности привода. Как правило, в приводе может быть повреждена мембрана или привод пришел в негодность. При этом запчасти найти сложно и часто приходится менять весь замок двери в сборе.

Обычно неверный сигнал будет идти только от одного провода, причем напряжение будет отличаться на  проблемном проводнике по сравнению с остальными. Главное, обнаружить обрыв цепи. Часто повреждаются гофры в дверях. Если провода в норме, тогда отдельно проверяется концевой выключатель.

Завершает список возможных проблем сам компрессор, точнее, его клеммы. Для начала нужно разобрать блок компрессора и зачистить контакты клемм пневмодатчика сигнализации на открытие/закрытие. Зачастую, клеммы будут окислены.  В случае, когда чистка клемм не дала результатов, необходимо проверять схему платы управления. Бывает, что в ремонте нуждается именно данный элемент.

Теперь рассмотрим ремонт электрического центрального замка. Такое решение проще и дешевле, однако, менее долговечно. Все будет зависеть от качества соленоидов. Как правило,  недорогие детали выходят из строя в результате перепадов температур и влажности.

Первыми признаками проблем становится подклинивание соленоидов (периодическое),  затем проблема прогрессирует.  Полный выход из строя элемента означает, что замки на двери не будут открываться и закрываться.

 Если произошло именно так, лучше поставить приводы с мотором или попробовать отремонтировать имеющийся тип актуатора. Если актуатор одной или нескольких дверей не работает, тогда:

• может иметь место обрыв или плохой контакт в цепи питания, которая идет от выключателя актуатора на двери водителя к силовому реле (напрямую или через плату) к проблемному приводу;
• само реле неисправно или вышла из строя плата управления, порваны провода или нет контакта на клеммах моторчика или соленоидах актуатора;
• изношены шестерни актуатора с моторчиком, другие механически части, выгорела обмотка мотора или на соленоиде сгорела катушка;

Проверку следует начать с того, что требуется проверить подачу напряжения на неработающий привод. В норме напряжение должно возникать в одном проводе и только в момент активации функции закрытия. Если же активировать открытие, напряжение на данном проводе исчезает, при этом появляется на другом.

Далее, анализируя полученные данные, проверки может потребовать сам актуатор или цепь, идущая от него. Затем, проверив участок до реле, дальше проверяется проводка, контакты управляющей платы, сама плата, реле, проводка за реле и т.д. Выявив проблемный участок,  выполняется ремонт. Зачастую цепи центрального замка автомобиля повреждаются  в гофре, проходящей между дверью и кузовом авто.

Если суммировать, становится понятно, что проверки требует каждый элемент ЦЗ, при этом особое внимание нужно уделять наиболее нагруженным участкам, которые могут повреждаться механически (гофры, изоляция проводов, шестерни, шланги, толкатели и т.п.)

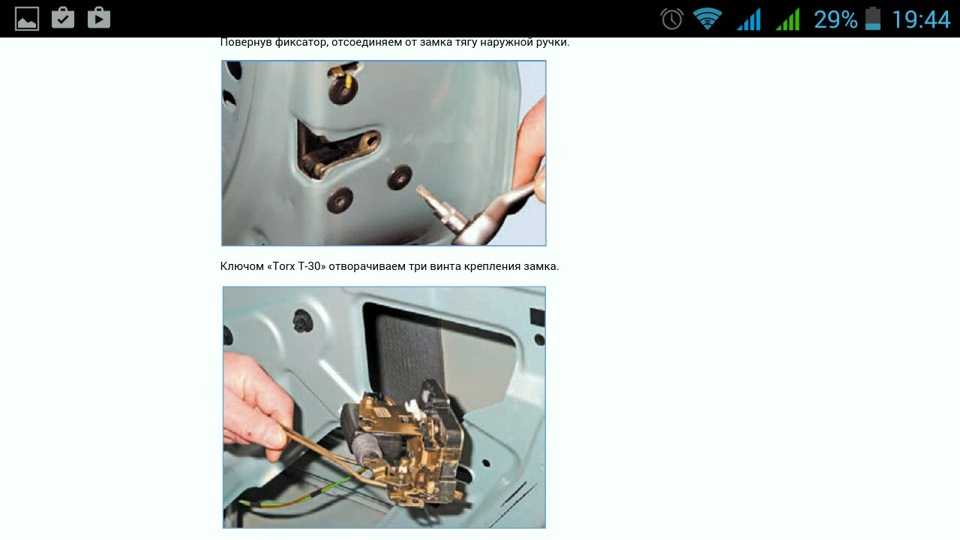

Замена замка передней двери и его регулировка

Левая, как и правая дверца имеет похожую схему расположения деталей. Перед разборкой отключается фаза электропривода, подготавливается набор инвентаря. Чтобы снять обшивку и добраться до замыкающего устройства понадобится:

• гаечный ключ;
• рожковый ключ;
• молоток;
• силиконовая смазка;
• антикоррозийное вещество;
• напильник;
• пассатижи;
• острый нож;
• набор отверток.

Если визуальной деформации двери не наблюдается, то причину поломки следует искать внутри механизмов. Разбор покажет: необходимо полностью заменять замок, достаточно сменить личинку или провести смазочные работы. Предусмотрены три основных этапа: снятие облицовочной панели, осмотр механизма, ремонт. Работа осуществляется изнутри авто. Алгоритм действий:

1. Разборка рукояти: снятие заглушек, болтов, накладки.
2. Демонтаж верхнего ряда клипс панели.
3. Отключение проводки.
4. Снятие нижнего ряда пластмассовых клипс.
5. Убиране панели, болтов, которые фиксируют замок.
6. Отключение фиксатора, съем стопорного кольца, отсоединение тяги.
7. Выемка элемента, осмотр.
8. Чистка внутренней ниши: удаление загрязнений.
9. Смазочные работы силиконом и антикоррозийным средством.
10. Замена личинки или всего устройства. Активация механизма.

Далее проводится обратная сборка и регулировка, проверяется работоспособность элемента. Если дверца просела или немного деформировалась, то требуется подтяжка или ослабление регулировочных болтов. Они находятся на дверной стойке. Основное правило регулировки: ослабление или затяжка, затем фиксация результата.

Установка сигнализации и ЦЗ своими руками — бортжурнал Renault Logan года на DRIVE2

Renault Sandero — Установка сигнализации JAGUAR XJ-777

Данный вариант соответствует управлению непосредственно штатными активаторами.

Если на ваш автомобиль установлен электрический подогрев лобового стекла, то не рекомендуется крепить антенну на лобовом стекле. Дополнительную блокировку бензонасос и модуль зажигания можно выполнить под капотом в блоке реле и предохранителей.

Вновь нажать и удерживать 4 сек.

Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки.

Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения.

Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным. Красный — для постоянного плюса. Розовый — для стартера.

Точки подключения сигнализации Логан 2.

Иммобилайзер позволяет дополнительно защитить авто от угона или несанкционированного доступа. Благодаря особой разработанной технологии при попытке угонщиком украсть автомобиль срабатывает иммобилайзер, который блокирует двигатель с помощью встроенного индивидуального защитного ключа.

К тому же современные иммобилайзеры дистанционно подают сигнал на брелок владельца при несанкционированном доступе к авто. Снимаем декоративную защиту под торпедой Renault Logan.

Откручиваем саморез и снимаем блок BCM 5. В качестве крепления желательно использовать саморезы, так как распространенные методы вроде двухстороннего скотча неэффективны, ввиду усыхания скотча, что может привести к механическим повреждениям блока и его выходу из строя и отключения.

Также неприметное место в качестве точки для внедрения необходимо подобрать и для аварийной кнопки сигнализирующей системы.

Установка сигнализации на Ладу Ларгус

Точки крепления проводов аварийной кнопки отключения также прокладываются и выбираются с учетом элементов скрытности. Реле блокировки, идущее в комплекте, контактами 30 и 87а устанавить в разрыв блокируемой цепи.

Синий провод разъёма CN4 подключить к контакту 85 реле. Скрытно закрепить реле в автомобиле. Устанавливаем датчик капота и сирены Необходимо: Места установки ко

avtoremont13.ru

Устройство замка передней двери

Цена запирающего механизма зависит от места покупки. Средняя стоимость не превышает 1500 рублей. Покупателю предоставляется полный комплект: прибор для водительской дверцы и багажника, крепежные элементы. Устройство замка задней двери авто Рено Логан аналогично передней, которая позволяет автоматически закрывать машину с помощью активатора. Единственное – дверь водителя может открываться не только изнутри, но и снаружи ключом.

Когда отмыкающий прибор попадает в скважину и поворачивается, запускается движение внутренних штифтов. Поломка личинки – сбой кодировки зубцов, их надлом или затруднения хода из-за ржавчины. Перед тем как отремонтировать механизм необходимо разобрать внутреннюю карту, раскрыть устройство, провести визуальный осмотр и установить причину неисправности.

Отремонтировать элемент сможет человек без специальных навыков. Для процесса потребуется стандартный комплект инструментов, которые есть у каждого мужчины.

Неисправности автоматического открытия

Достаточно часто замок багажника «француза» Рено Логан ломается, и из строя выходит так называемый электропривод. Заменить неисправный элемент можно самостоятельно, зная правильный артикул, или на СТО. Владельцы модели нередко пытаются установить аналог от машин «Лада», которые стоят на тридцать пять-сорок процентов дешевле.

Однако подобное не рекомендуют делать фирменные сервисные центры, лучше приобрести оригинальный замок багажника, у которого имеется свой артикул. Применение в замене деталей не оригинального производства, достаточно часто становится причиной снижения ресурса и длительности срок работы.

Замена масла Рено Дастер

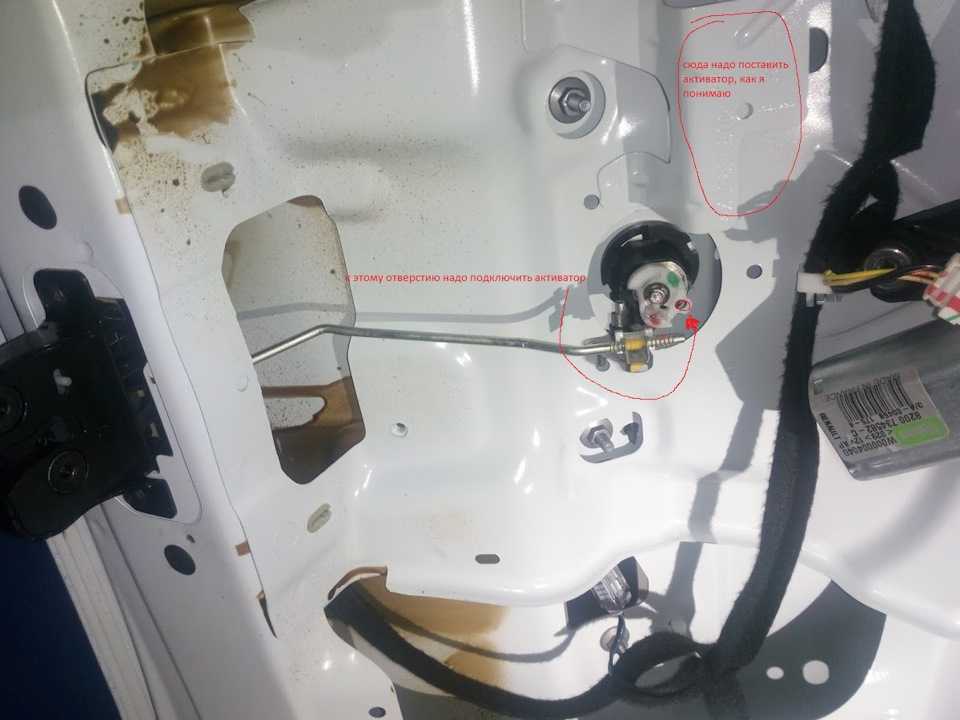

Направление всей работы электропривода следует учитывать при монтаже, когда происходит замена замка. Провод, который идет к приборной панели от багажника устанавливается после. Через реле он получает питание. Заканчивается монтаж электропривода подключением кнопки, а также предназначенного для сигнализации отдельного вывода.

Автоматически открытие багажника будет осуществляться в том случае, если все правила при монтаже будут соблюдены.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

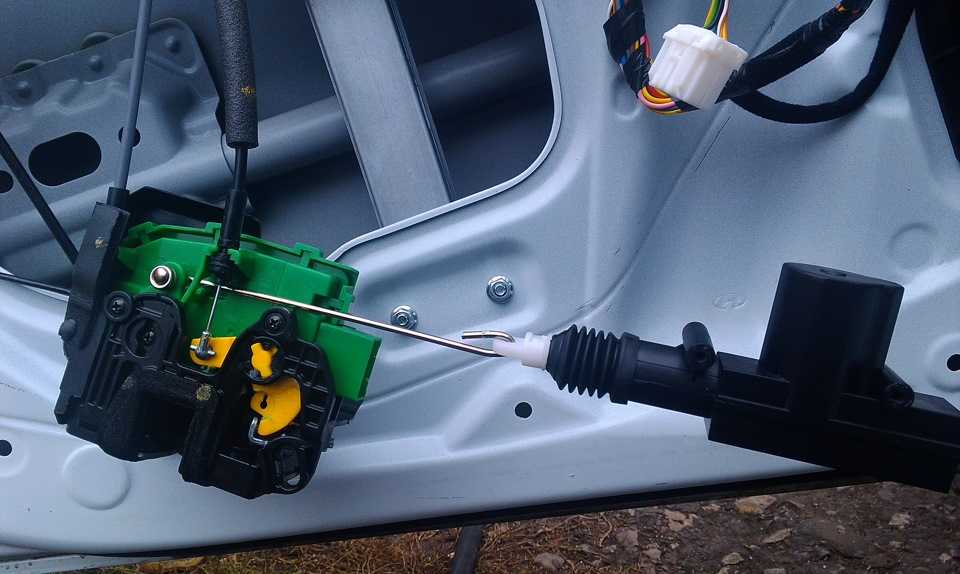

Активатор ЦЗ авто

X вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ROADGID S6 Pro, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Механические усовершенствования

Проведение механических доработок – необязательно, но улучшить параметры Рено Логан можно. Усовершенствование замка сведут риски его заклинивания в будущем к минимуму. Работы показаны в следующих ситуациях:

• во время открывания замка на задних дверях Логан ничего не происходит;
• элемент сзади открывается только с дополнительного канала;
• в результате открывания дверей Рено Логан замок запирается, при дальнейшем захлопывании дверь будет заперта;
• если централка открыта, задняя дверь не закрывается;
• после закрытия дверь сзади автомобиля запирается с концами.

Для работы нужно подготовить реле, модуль, диоды. Кнопка открывания пятой двери не требуется. Чтобы центральный замок работал без сбоев, установите дополнительное реле и пару диодов в сам корпус блока, сделав вывод дополнительного разъема.

Инструкция по установке сигнализации на Рено Логан 2

Инструкция по установке сигнализации на Рено Логан предыдущего поколения.

В этой статье расскажем как устанавливается сигнализация на Рено Логан 2 с автозапуском своими руками. Практически все точки подключения находятся на блоке BCM. В данном автомобиле имеется шина CAN, поэтому рассмотрим оба варианта подключения.

Схема салоного блока BCM

Отметим несколько моментов.

• Кнопка ЦЗ засыпает, подключать к ней не советуем.
• Синий и розовый провода центрального замка объединяем.
• Концевики задних дверей объединены с багажником.
• Педаль тормоза следует прозванивать с включеным зажиганием.

Точки подключения сигнализации Логан 2.

Цепь	Цвет провода	Полярность	Расположение
Масса	Черный	—	Коричневый разъем D блока BCM.
Питание +12	Красный	+
Зажигание	Желтый	+
Центр замеон откр	Белый
Центр замок закр	Синий и Розовый
Свет 1	Розовый	+	Белый разъем С блока BCM
Свет 2	Голубой	+
Концевик водителя	Коричневый	—	Черный разъем А блока BCM
Концевик пассажира	Зеленый	—
Концевики Задние + багажник	Зеленый	—
Концевик капота	Ставим свой	—
CAN — шина
ЦЗ	CAN
Повороты
Концевики
Стояночный тормоз
Контроль работы двигателя	Генератор +
CAN — H	Бежевый	Черный разъем А блока BCM
CAN — L	Синий
Цепи автозапуска
+12	Красный	+	Замок зажигания
Зажигание	Желтый	+
Аксессуары	Желтый	+
Стартер	Розовый	+
Ручник	Зеленый	—	щиток приборов
Тахометр	любая форсунка
Педаль тормоза	Надо прозванивать
Обогрев заднего стекла и зеркал	Серый	—	Черный разъем BCM

Фото и схемы:

Схема подключения центрального замка по аналогуСхема подключения обогрева заднего стекла и зеркал Блокировку на Логан можно сделать разорвав управляющий провод на блок управления двигателя (желтый тонки провод предохранителя F19) на блоке предохранителей в салоне. Второй вариант — провод бензонасоса серый в правом пороге.

Провод блокировки блока управления двигателя.Коса в правом проге. Серый провод бензонасоса.Коричневый разъем BCMФотография черного разъема салоного блока BCMточки подключения автозапускаРазъем от замка зажигания.Серый провод обогрева заднего стекла в черном разъеме BCMВозможное место установки центрального блока сигнализации за панелью приборовУстановка концевика капота и сирены на Renault Logan 2

Установочные карты

Скачать в формате PDF.

• StarLine A93
• StarLine A96
• Sher-Khan Logicar 3
• Sher-Khan Logicar 4
• Sher-Khan MAGICAR 12

cardops.ru

Разблокировка иммобилайзера ключом с ик-передатчиком (без радиоканала)

Описание подходит для тех Renault Laguna, в которых используется ключ с ИК-передатчиком, который управляет центральным замком и иммобилайзером.

Для отключения иммобилайзера необходим код — число, состоящее из четырех цифр (например: 2574). Для введения этого кода используется педаль газа и кнопка управления бортовым компьютером, которая находится на торце переключателя стеклоочистителя.

1. В режиме охраны (иммобилайзер включен) необходимо включить зажигание. Начнет часто мигать лампочка иммобилайзера, информирующая о заблокированном двигателе.
2. Нажать и удерживать педаль газа, перестанет мигать лампочка. Ввести первую цифру кода путем нажатия на кнопку бортового компьютера такое количество раз, которое соответствует первой цифре. Для кода «2574» — 2 раза. Затем отпустить педаль газа. Лампочка вновь начнет мигать.
3. Аналогичные действия произвести для остальных трех цифр кода.

После ввода последней цифры кода и отпускании педали газа, лампочка будет гореть постоянно, что свидетельствует о том, что двигатель разблокирован и может быть заведен. Двигатель вновь будет заблокирован после включения иммо путем нажатия кнопки на ключе с ИК-передатчиком.

После трех неудачных попыток введения кода, следующую попытку возможно будет произвести не менее чем через 15 минут.

Для привязки ключей необходимо разблокировать иммобилайзер (снять с охраны при помощи ИК-ключа или вручную ввести код разблокировки). Лампочка иммобилайзера не должна мигать. Включить зажигание и выключить. После этого в течении 10 секунд необходимо нажать и удерживать кнопку управления центральным замком не менее 2 секунд. Двери откроются/закроются (или наоборот). Загорится лампочка иммобилйзера. После этого в течении 15 секунд необходимо выполнить следующие действия:

1. направить ИК-ключ на приемник сигнала в салоне и нажать 2 раза с интервалом в 1,5 секунды на кнопку ключа. При этом двери откроются и закроются.
2. повторить действия с другим ключом, который необходимо «привязать» к иммобилайзеру (синхронизировать).

Сейчас читают: Автоэлектрика, электрика, схемы, гараж — Схема электрооборудования Renault Logan

Описанные действия производятся один раз для двух ключей сразу. Если синхронизация была сделана только с одним ключом, то только этот ключ и будет работать.

Причины поломок

Помимо банальной потери ключа, проблемы с иммобизайзером Рено Логан возникают и по другим причинам, например, после подтопления авто. Электроника вообще плохо дружит с водой, иммо — не исключение. Известны случаи, когда он выходил из строя после сильного дождя. В некоторых ситуациях плохая работа устройства связана с разряженным аккумулятором.

Особенно часто такие случаи возникают при низких температурах. Слабый заряд аккумулятора не подаёт нужное напряжение на спиральную антенну устройства, расположенную вокруг замка зажигания — не образуется ток в метке на ключе, и считывание становится невозможным. Ещё одна распространённая причина ненадлежащего функционирования иммо — конфликт с внештатной сигнализацией из-за её непрофессиональной установки.

Демонтаж зеркала бокового вида

Замок двери Логан находится возле проводов, которые отвечают за работу внешнего зеркала. Для демонтажа понадобится разборка обшивки. Стоимость этого фрагмента на Рено варьируется от 850 до 1500 рублей. Для снятия и установки нового зеркала потребуется отвертка битхолдер с набором бит. Инструкция:

1. Откручивается метиз у торца двери и в районе дверной ручки. Снимается заглушка на подлокотнике. Выкручивается саморез под ней.
2. Снимается внешняя накладка ручки, достаточно потянуть на себя без резких движений.
3. Откручиваются внутренние метизы рукояти. С колонки (при наличии) снимается защитный кожух. Извлекается декоративная панель.
4. Извлекается тяга, отключается проводка каждого дверного механизма. Вынимается поролоновая заглушка, которая скрывает основное крепление зеркала.
5. Выкручиваются винты. Снимается зеркальный элемент. Устанавливается новый фрагмент, затем обратный монтаж.

Попутно можно почистить нишу карты от загрязнений, провести регулировку и дообработку других деталей.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

1. Повреждения в цепи или некачественные контакты в электрической проводке.
2. Неисправно реле.
3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
5. Износ комплектующих активатора.
6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Самые частые неисправности и способы их устранения

Эксплуатация и ремонт любого транспортного средства должны осуществляться по определенным правилам

Замок багажника в Рено Логан должен получать повышенное внимание, как и всем прочим мелким механизмам. Можно самостоятельно устранить большинство неисправностей данного узла

• имеющую пятимиллиметровое сверло по металлу дрель;
• трехгранный напильник;
• молоток;
• надфликс;
• тиски стационарного типа;
• обычный канцелярский циркуль;
• ножовку.

Рено Логан когда происходит ремонт замка следует разместить на ровной площадке, это показано в видео инструкции. Ручной тормоз должен быть выжат. Крышку багажного отсека Рено Логан переводят в открытое положение и извлекают корпус из пластмассы. Рычаг с замком, таким образом, окажется открытым.

• на коромысло механизма усилие передается пластмассовой втулкой;
• открытие защелки происходит от переданного усилия;
• втулка в закрытом положении упирается в корпус;
• шип является ограничителем хода, отделяющим положения «закрыто» и «открыто»;
• один поворот ключа равен размеру хода.

Проблемы с шипом Renault Logan вызывают неисправности чаще всего. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента. Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка.

Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра. Тиски помогут обеспечить нужный уровень устойчивости. Для дальнейшей установки штока нужно просверлить отверстие ровно посередине монеты.

Скорость износа механизма в авто Renault Logan и силу трения можно снизить, если смазать традиционным графитом или средством «Литол» все части механизма. После того, как шип будет установлен на место, следует проверить фактический ход штока. Меньше, чем раньше, он быть не должен.

3 ремонт и замена замка логан

Разобрав блокиратор капота или багажника французского авто, мы должны решить – выполнять ремонт детали или ее полную замену. Второй вариант самый простой, но и более дорогостоящий. А как насчет того, чтобы самостоятельно отремонтировать блокиратор своего автомобиля?

Чтобы замок багажника Рено вновь закрывался, понадобится изготовить новую пластиковую втулку для замены. Кроме того, необходимо восстановить шип, который больше всего поддается нагрузке во время команд активатора. Некоторые шипы настолько изнашиваются, что произвести их ремонт бывает нереально.

Восстановление шипа запирающего механизма

Деталь, которую мы должны создать, имеет форму плоской шайбы. Она должна находиться между подвижной и неподвижной металлическими втулками. Снаружи на поверхности запчасти должен находиться поводок, а во внутреннем отверстии – шип. Для эффективной работы деталь должна быть толстой и крепкой.

После изготовления шайбы ее покрытие необходимо обработать антикоррозийным составом. Потом можно приступать к сверлению отверстия для шипа. Далее берем поводок, который должен входить в изготовленную нами пластиковую втулку для замены, аккуратно загибаем его молотком, а саму шайбу зажимаем тисками и “топим” внутри втулки. После этого можно собирать замок в обратном порядке.

Стоит сказать, что после выполненного ремонта мы получили механизм гораздо надежнее того, который был установлен в Рено Логан на заводе!

Ремонт устройства для блокировки багажника

После того, как мы произвели ремонт и сборку блокиратора, можно монтировать его на место. Начнем делать это с размещения проводов от замка к активатору. Проводить шнуры нужно аккуратно, не зацепив устройства стеклоочистителей Рено Логан. Далее подключаем устройство к активатору и устанавливаем конструкцию в корпус крышки багажника или капота. Фиксируем конструкцию крепежами и продолжаем эксплуатировать автомобиль.

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

1. одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
2. также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Неисправности

Естественно, иммобилайзер, как и любое другое устройство, механизм, может ломаться и страдать от ряда неисправностей, которые иногда докучают владельцам автомобилей. Давайте рассмотрим самые распространенные из них:

• При повороте ключа зажигание, стартер не вращается;
• Стартер вращается, но двигатель не заводится (конечно, с использование родного ключа от Рено Логан);
• На панели приборов мигает лампочка, отвечающая за иммобилайзер;
• При нажатии кнопок на брелоке, автомобиль не отвечает соответствующей реакцией;
• Несанкционированное глушение двигателя сразу после его запуска.
