Не приходит питание на реле бензонасоса

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Как проверить реле бензонасоса

Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.

Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.

Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.

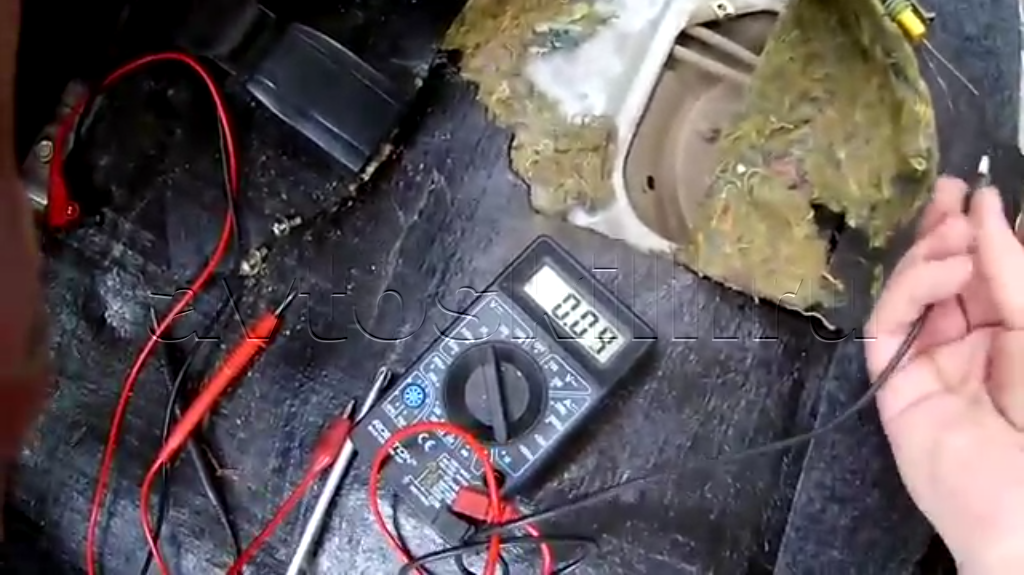

Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя

Подробнее изучить последовательность действий можно на видео:

Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.

Особенности диагностики автомобилей ВАЗ и Subaru

Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.

Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

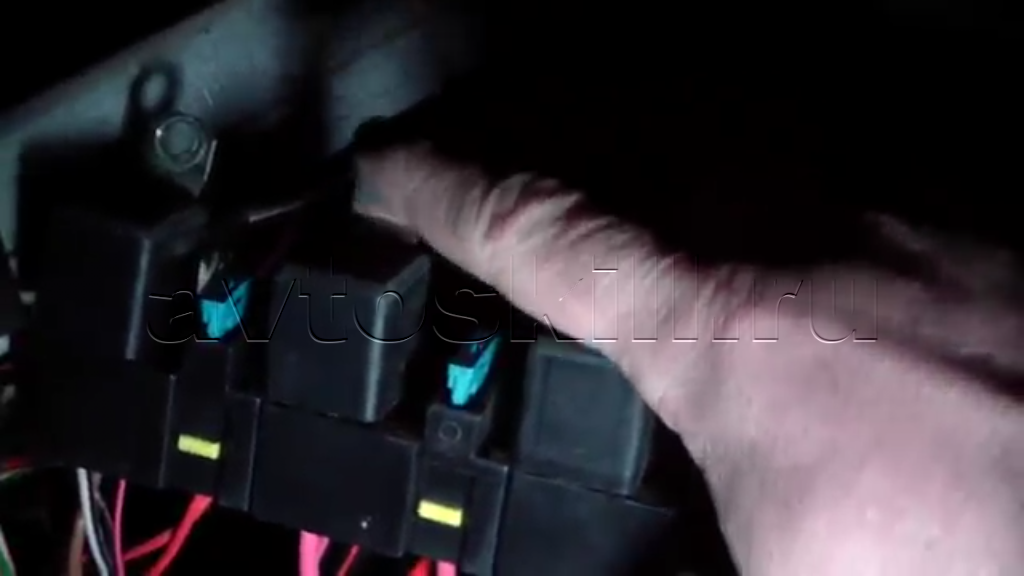

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.

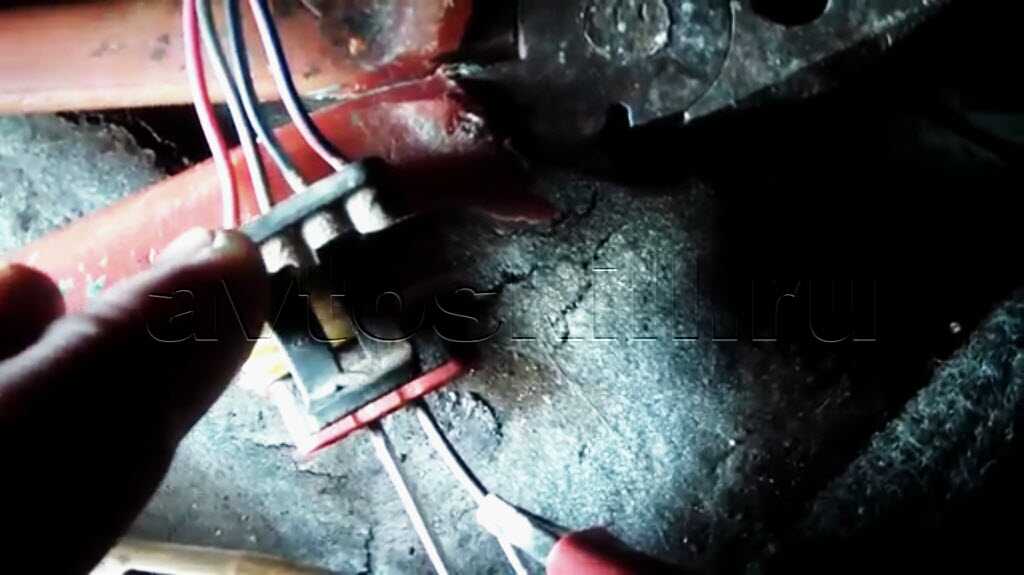

Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.

Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.

Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.

Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.

Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:

На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

исключается самопроизвольный ток утечки в бортовой системе;
надежное управление всеми электродвигателями;
быстрый и гарантированный запуск электрических механизмов;
защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Лучшее Решено Ваз 2110. Не заводится, не поступает питание на зажигание, нет питания на форсунках

написал(а) Ася_X 15 июл 2020 в 23:42

ВАЗ 2105 Нет искры написал(а) Messir 30 июн 2017
Ошибка 20 Chevrolet Cobalt написал(а) xekxek 25 июн 2017
Chrysler Stratus, перегорает. написал(а) xekxek 25 июн 2017
Не гаснут стопсигналы Daewoo Nexia.
Где находится реле поворотов. написал(а) Денис01 7 июн 2017
Лада Калина. Схема блока эмур написал(а) Денис01 7 июн 2017
Отключилась приборка, пропала. написал(а) Денис01 7 июн 2017
Не гаснут стоп-сигналы Opel Astra.
Тойота Ярис омыватель заднего. написал(а) Messir 2 июн 2017
Сигнал пропал (нива)

Создал(а) Ася_X 15 июл 2020 в 23:42

Не могу сорентироваться с. Создал(а) Ya 15 июл 2020 в 09:38
Выбор «незамерзайки» Создал(а) ViktorX 12 июл 2020 в 11:44
Провалы, падение мощности Ford Создал(а) Vear 9 июл 2017
Suzuki Swift, пропала чёткость. Создал(а) ViktorX 4 июл 2017
Suzuki Swift K12B — выбор антифриза Создал(а) ViktorX 3 июл 2017
Машина не заводится. Проблема в. Создал(а) Roman47 29 июн 2017
Nissan Maxima 1998, 3л. Создал(а) Telegramor 27 июн 2017
Марк 2, 100 кузов, руль плохо. Создал(а) Ya 27 июн 2017ВАЗ 2105 Нет искры Создал(а) Drou 26 июн 2017

Отмена ПТС — за и против Создал(а) ViktorX 3 июл 2017
Посоветуйте сайт где можно. Создал(а) Andryuha 22 мар 2017
Личная жизнь автолюбителя под. Создал(а) ёжиков 4 мар 2017

Почему бензонасос не качает бензин

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Как понять, что необходима проверка реле бензонасоса

Определить, что реле неисправно можно, обратив внимание на следующие аномалии при работе ТН:

Насос перестал выключаться, достигнув нужного давления, что проявляется неприятным гудением.
Отсутствует характерный звук при включении зажигания.
Не подается питание на данный узел.
Не включается двигатель, так как не подлючается к электропитанию ТН.
В некоторых моделях авто даже при превышении максимально допустимого количества оборотов мотора бензонасос включается. Но запуск может производить не с первого раза, двигатель глохнет на ходу, либо наблюдаются шумы, исходящие от работающего насоса.

Что такое реле бензонасоса, его значение

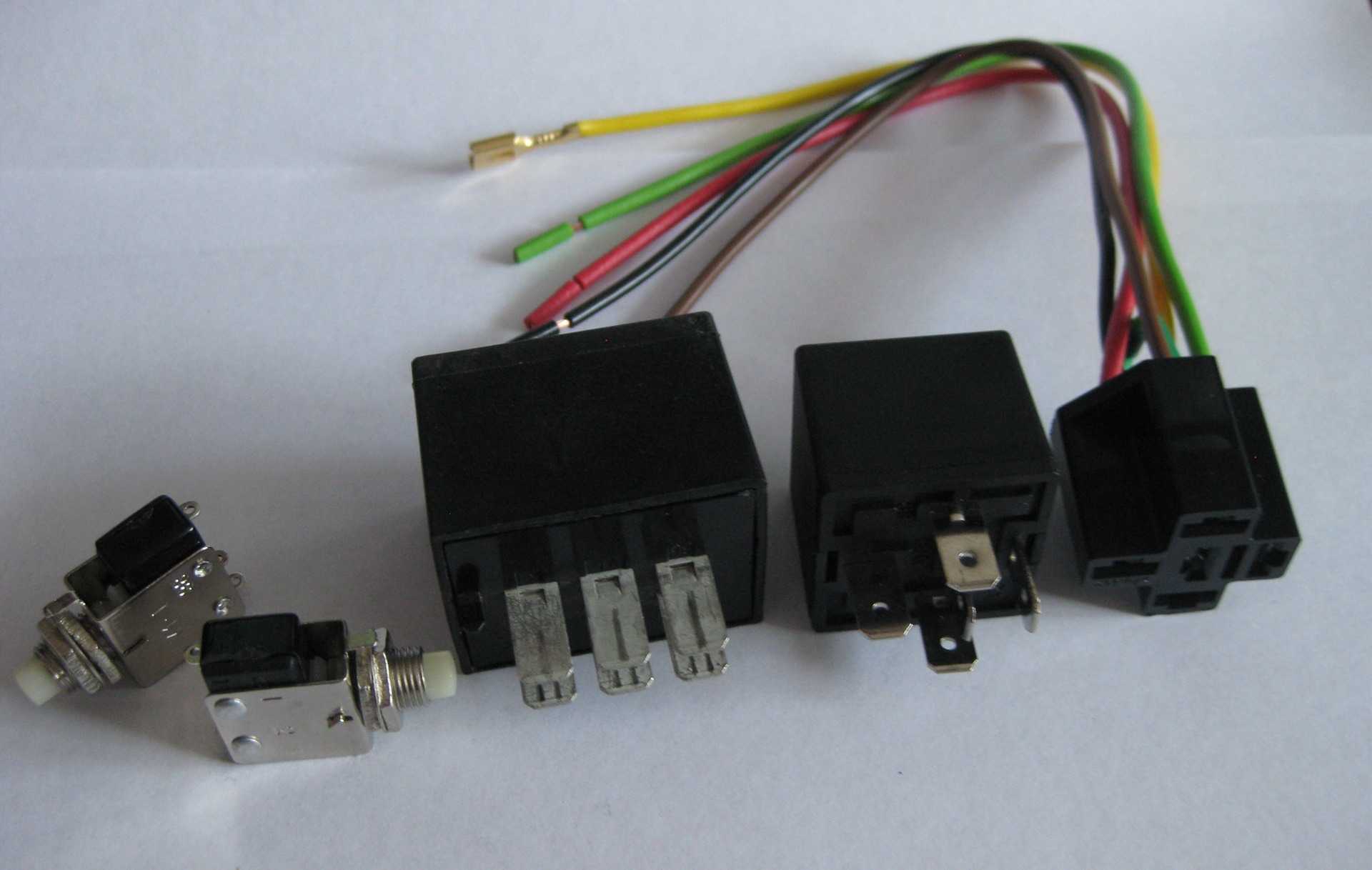

Внешне и внутренне реле топливного бензонасоса аналогичное, как стандартные электромеханические расцепители, поскольку это максимально схожая, а иногда такая же деталь, как у бытовых приборов, иного электрооборудования. Это небольшая квадратная, прямоугольная (стороны в 2–3 см) пластиковая коробочка с 4 (наиболее распространенный вариант), 5 плоскими контактами, напоминающими вилку кабеля к розетке американского стандарта. Реже бывает иное количество выводов (6, 9 и так далее) и другая их форма (круглая).

Данный элемент смыкает/расцепляет контакты питания топливной помпы. Расширенное техническое название — электромагнитный (ЭМ) выключатель. Топливный насос обозначается сокращениями ТН, БН, ЭБН (электробензонасос).

Где находится

Реле легко найти на коммутационной плате монтажного блока вместе с другими управляющими модулями. Каждый из производителей по-своему реализовал схему размещения блока. Так, на ВАЗах монтажные блоки находились в салоне автомобиля под вещевым отделением для перчаток – бардачком или были скрыты в правой части консоли обогревателя салона.

В подавляющем большинстве современных моделей авто монтажный блок расположен в подкапотном пространстве автомобиля. Его относительно легко узнать по обозначениям типа FUEL PUMP и внешне представляет стандартный прямоугольный корпус с ножками-выводами, обычно черного, синего или коричневого цвета. Само реле ножками вставлено в гнездо коммутационной панели и, как правило, соседствует с несколькими похожими по внешнему виду и размерам реле, отвечающими за включение и работу стартера, электровентилятора радиатора, кондиционера, различных подогревателей. Сам прибор можно с небольшим усилием вытащить из гнезда, но только при отключенном аккумуляторе.

Контакты на корпусе реле нумеруются в соответствии со стандартом DIN 72552. Поэтому их предназначение на схемах электропроводки любых автомобилей будет одинаковым.

Простейшие варианты реле имеют четыре контакта. Два из них предназначены для подключения силовой проводки от двигателя насоса, еще два – для получения управляющего сигнала от ЭБУ. Примером простейшего четырехконтактного реле является вариант, установленный на Хюндай Акцент или Киа РИО.

Реле топливного насоса – основные контакты на корпусе реле:

30 – контакт силовой проводки;
87, 87а или 88 – контакты силовой проводки. На схемах электропроводки иностранных моделей этот контакт промаркирован за номером 87а, в российских изделиях – 88, но принципиальной разницы в работе реле нет;
86, 85 – контакты обмотки катушки электромагнита, получающие управляющий сигнал от ЭБУ.

Контакт №30 является обязательным, он присутствует во всех моделях реле топливных насосов, в неработающем положении замкнут на клемму 87а, с запуском двигателя подключается на 87 клемму. После сброса питания со стартера реле управления топливным насосом будет удерживать замкнутыми рабочие контакты вплоть до остановки двигателя.

В четырехконтактном реле два контакта, 87а или 87, объединены в один, и устройство будет работать в режиме электромагнитного включателя силовой цепи.

https://youtube.com/watch?v=CV1xNbemKUA

Как проверить

После поворота ключа в замке зажигания в положение «ON» включается главное реле и подается питание на все, кроме стартера системы автомобиля. В этот момент в районе бензобака будет слышно жужжание – работа топливного насоса. Дальнейшее поворачивание ключом замкнет контакты реле стартера и запустит его. При повторных попытках крутить стартер подобного звука, вероятнее всего, слышно не будет, и это не является неисправностью. Топливная магистраль заполнена бензином, и датчик давления не даст запуститься насосу при неработающем двигателе.

Для проверки исправности используем лампу на 12 вольт и потребляемым током не более 0,25 А. К контактам подключим отрезки изолированного медного провода. Использование более мощной лампы может вывести из строя микросхемы ЭБУ.

Проверяем наличие питания на управляющих контактах катушки реле – клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура. Если подключить лампу напрямую к управляющим клеммам пары 85-86, при последующем включении зажигания лампа загорится секунд на 15-20. В противном случае необходимо проверить исправность подводящей к клеммам проводки и соответствующих предохранителей, или перейти к проверке работы ЭБУ.

Если на первом этапе проверки установлена исправность управляющих цепей клемм 85 и 86, на втором этапе проверки проверяем наличие +12 В на ножке 87 реле управления топливным насосом относительно массы. Лампа не загорается – проверяем предохранитель цепи и проводку. Если напряжение на клемме присутствует, замыкаем перемычкой клеммы 87 и 30, тем самым имитируем ситуацию срабатывания реле, как результат – должен запуститься и начать работать топливный насос. При отрицательном результате попытаемся запустить насос напрямую и касаемся одним из проводов контрольной лампы поочередно клемм топливного насоса, второй провод закрепим на массе кузова. Если лампа загорелась, вероятнее всего, проблема в работоспособности самого насоса, в противном случае необходимо прозвонить силовую проводку топливного насоса.

Одним из вариантов неисправности реле топливного насоса является залипание контактов 86 и 30, из-за чего подача топлива будет продолжаться и после выключения двигателя. Причиной обычно бывает расплавление пластика держателей и последующее спаивание расплавом пары контактов. В этом случае реле необходимо заменить при первом же случае.

На видео подробно рассмотрены способы проверки топливного насоса:

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.

Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Оглавление

Где находится Горит Как определить неисправность

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Горит

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса. Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

vz15-up.ru

Как проверить реле бензонасоса мультиметром

После того, как вы определили клеммы, вы должны проверить непрерывность между клеммами цепи питания

Установите цифровой мультиметр на самый низкий диапазон по шкале в омах (сопротивление) или установите в режим Прозвонки «непрерывность».
Затем подключите один провод к одному из выводов цепи питания, а другой подключите к другому выводу питания. Ваш счетчик должен показывать бесконечное сопротивление (OL, или цифра 1). Или, если вы используете настройку Прозвонки, вы не должны слышать звуковой сигнал, а на табло так же будет светиться цифра 1.
Если вы обнаружите нулевое сопротивление или любое значение сопротивления в сотых или тысячных долях Ом – вместо бесконечности (1) – или услышите звуковой сигнал, контакты питания вашего реле находятся в коротком замыкании и такую деталь необходимо обязательно заменить.

Часто – как и в случае с реле топливного насоса – реле силовой цепи имеет нормально разомкнутое положение, когда оно не находится под напряжением.

При тестировании другого автомобильного реле проверьте схему соединений в руководстве по ремонту автомобиля, поскольку некоторые силовые выключатели замкнуты и должны включаться при подаче напряжения – обычно эти клеммы имеют маркировку 30 и 87a.

На реле такого типа ваш прибор должен показывать ноль Ом или издавать звуковой сигнал – если он в хорошем состоянии – при проверке в режиме прозвонки на мультиметре, как на предыдущем шаге.

Проверка правильности работы

Теперь подключите проволочную перемычку (проводную, если это возможно, с предохранителями, которую можно найти в большинстве магазинов автозапчастей) от положительной (+) клеммы аккумулятора к одной из клемм цепи управления реле.
Подключите другую проволочную перемычку от отрицательной (-) клеммы аккумулятора к другой клемме цепи управления.
При подключении второй перемычки вы должны услышать, как контакты (переключатель) в цепи питания реле издают щелкающий звук при их замыкании. Если этого не происходит, поменяйте местами перемычки. То есть, подключите проволочную перемычку от положительной клеммы батареи к другой клемме в цепи управления и сделайте то же самое с отрицательной клеммой, на случай, если схема управления имеет другую обратную полярность. Если вы все еще не слышите щелчок, соединение цепи управления неисправно. Но продолжайте тестирование до конца, чтобы убедиться в наличии проблем.
Оставьте соединительные провода подключенными и проверьте непрерывность между силовыми клеммами, как вы делали ранее. На этот раз ваш измеритель должен показывать 0 Ом или близко к нулю – в сотых или тысячных долях – или издавать звуковой сигнал, указывающий на наличие непрерывности между обоими терминалами. Если это так, ваше реле работает нормально (просто помните, что, если ваш переключатель находится в нормально замкнутом положении, на этот раз ваш счетчик должен показывать бесконечное сопротивление или не издавать звуковой сигнал).
Вместо этого, если ваш измеритель показывает бесконечное сопротивление или вы не слышите звуковой сигнал, замените реле (автоматизированный переключатель).
Если ваши тесты подтвердят, что ваш переключатель в хорошем состоянии, проверьте, не повреждены ли провода, не подвержены ли коррозией клеммы, не коррозионны ли соединения, не отсоединены ли провода (не размыкаются) или нет ли коротких замыканий вокруг цепей управления и питания. Любое из этих условий приведет к отказу любой из ваших цепей.

Если вы знаете, как проверить реле топливного насоса, вы можете испытать другие автомобильные переключатели без особых проблем.

Вы найдете эти детали с тремя, пятью или даже шестью терминалами. На трех клеммных реле сам корпус может служить заземлением.

Другие с пятью или шестью выводами ножек управляют более чем одной цепью питания, и некоторые внутренние переключатели нормально разомкнуты, а другие нормально замкнуты.

Проанализируйте схемы на самом переключателе или схемы электрических соединений, которые входят в руководство по ремонту вашего автомобиля, чтобы определить эти соединения, цепи и положения переключателей, если это необходимо, и приступайте к испытаниям, как описано выше.

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода.

Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего.

Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными.

А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п.

Что до других задач реле бензонасоса, то их довольно много:

Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Рейтинг

( Пока оценок нет )

Добавить комментарий

Не приходит питание на реле бензонасоса

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Как проверить реле бензонасоса

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Подробнее изучить последовательность действий можно на видео:

Особенности диагностики автомобилей ВАЗ и Subaru

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Устройство реле и его предназначение в автомобиле

Преимущества использования реле в автомобилях Нива Шевроле:

исключается самопроизвольный ток утечки в бортовой системе;
надежное управление всеми электродвигателями;
быстрый и гарантированный запуск электрических механизмов;
защита сети от перегрузки.

Лучшее Решено Ваз 2110. Не заводится, не поступает питание на зажигание, нет питания на форсунках

написал(а) Ася_X 15 июл 2020 в 23:42

ВАЗ 2105 Нет искры написал(а) Messir 30 июн 2017
Ошибка 20 Chevrolet Cobalt написал(а) xekxek 25 июн 2017
Chrysler Stratus, перегорает. написал(а) xekxek 25 июн 2017
Не гаснут стопсигналы Daewoo Nexia.
Где находится реле поворотов. написал(а) Денис01 7 июн 2017
Лада Калина. Схема блока эмур написал(а) Денис01 7 июн 2017
Отключилась приборка, пропала. написал(а) Денис01 7 июн 2017
Не гаснут стоп-сигналы Opel Astra.
Тойота Ярис омыватель заднего. написал(а) Messir 2 июн 2017
Сигнал пропал (нива)

Создал(а) Ася_X 15 июл 2020 в 23:42

Почему бензонасос не качает бензин

плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;

Как понять, что необходима проверка реле бензонасоса

Определить, что реле неисправно можно, обратив внимание на следующие аномалии при работе ТН:

Насос перестал выключаться, достигнув нужного давления, что проявляется неприятным гудением.
Отсутствует характерный звук при включении зажигания.
Не подается питание на данный узел.
Не включается двигатель, так как не подлючается к электропитанию ТН.
В некоторых моделях авто даже при превышении максимально допустимого количества оборотов мотора бензонасос включается. Но запуск может производить не с первого раза, двигатель глохнет на ходу, либо наблюдаются шумы, исходящие от работающего насоса.

Что такое реле бензонасоса, его значение

Где находится

Реле топливного насоса – основные контакты на корпусе реле:

30 – контакт силовой проводки;
87, 87а или 88 – контакты силовой проводки. На схемах электропроводки иностранных моделей этот контакт промаркирован за номером 87а, в российских изделиях – 88, но принципиальной разницы в работе реле нет;
86, 85 – контакты обмотки катушки электромагнита, получающие управляющий сигнал от ЭБУ.

https://youtube.com/watch?v=CV1xNbemKUA

Как проверить

На видео подробно рассмотрены способы проверки топливного насоса:
