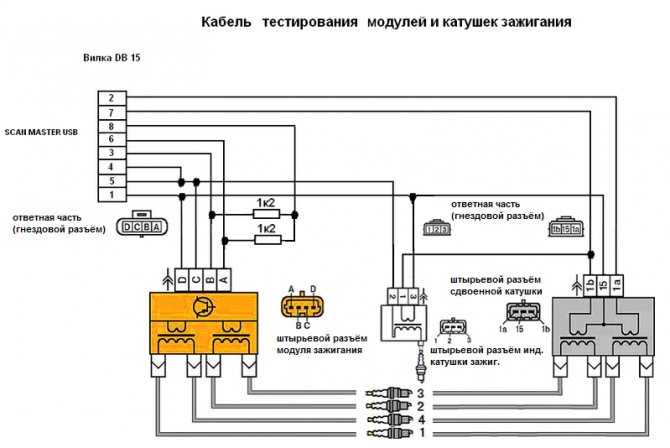

Профессиональное тестирование

Понадобится оборудование профессионального класса. Оптимальным решением станет отведение отдельного стенда под проверку катушек. Так можно будет задавать различные скоростные режимы валикам, проводя имитации разных типов работ.

При взаимодействии нужно следить за тем, чтобы постоянно поддерживалась искра вне зависимости от рабочего режима. Перед проведением проверки нужно убедиться в правильном подсоединении данного питания, в противном случае можно получить недостоверные данные, что помешает определению неполадок.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

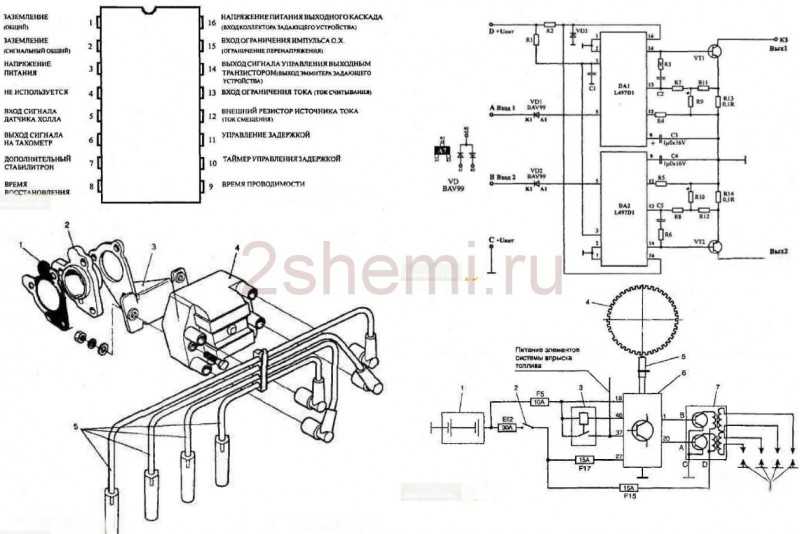

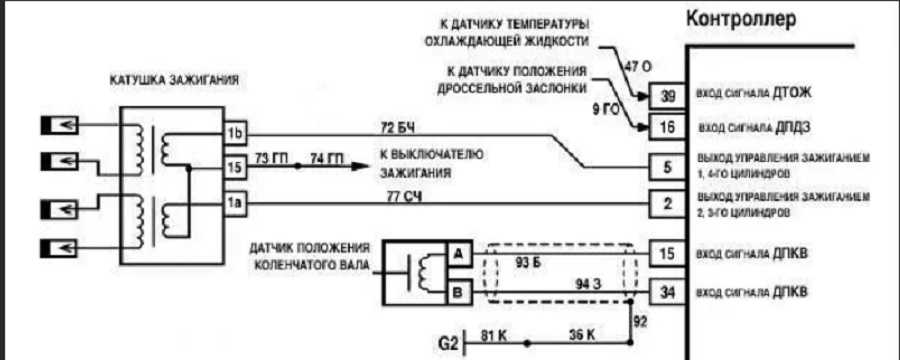

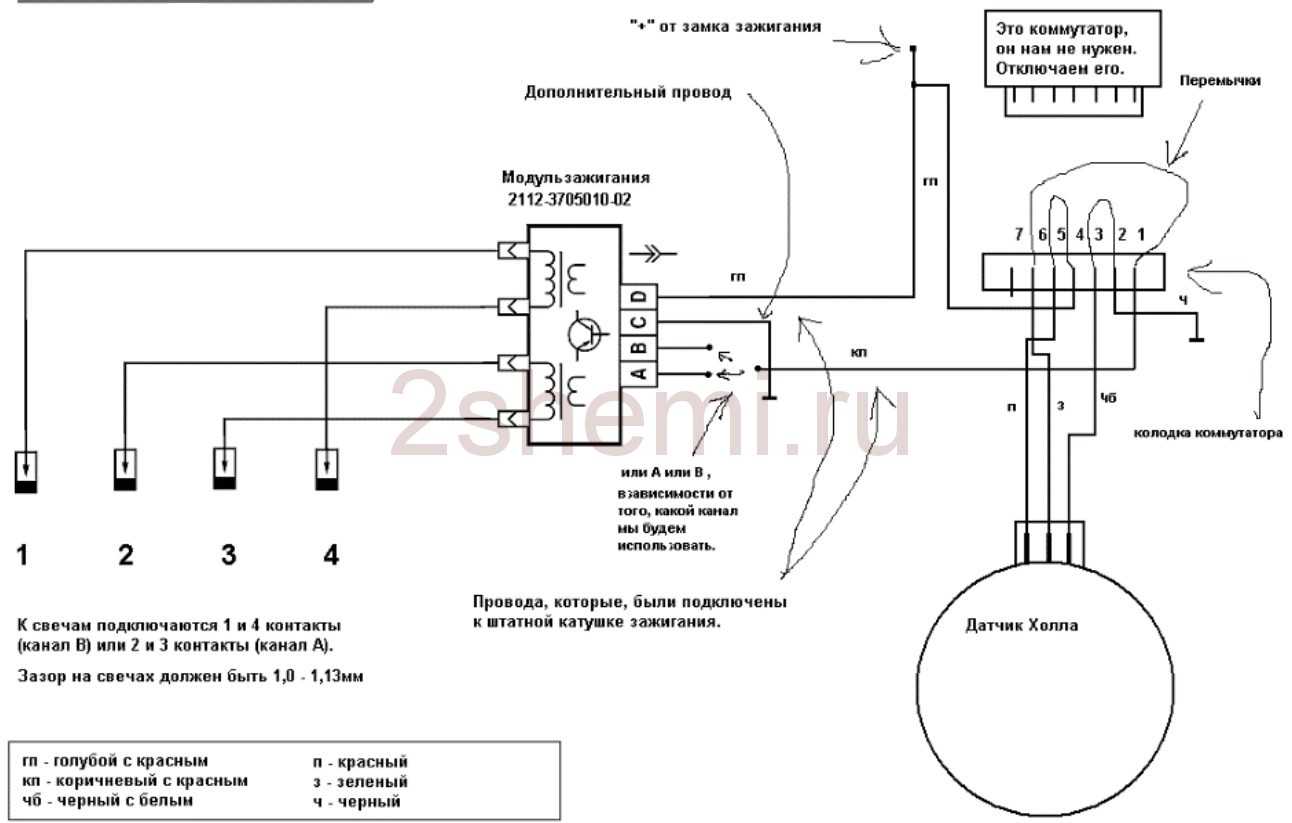

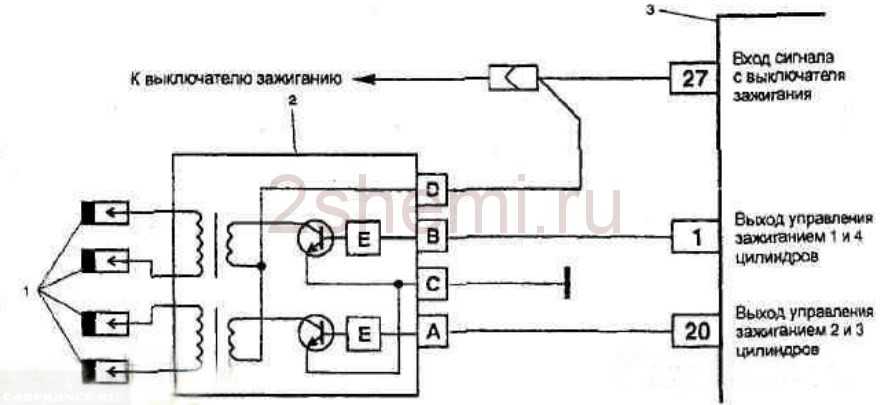

Распиновка и схема катушки зажигания ВАЗ

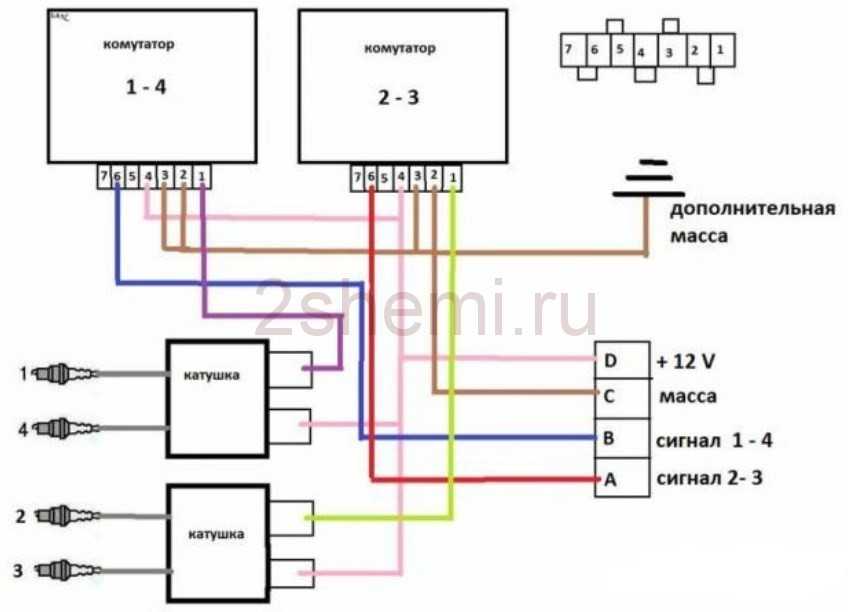

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

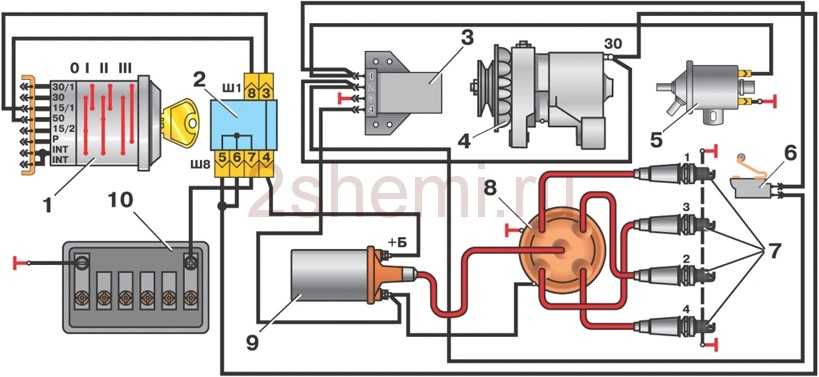

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

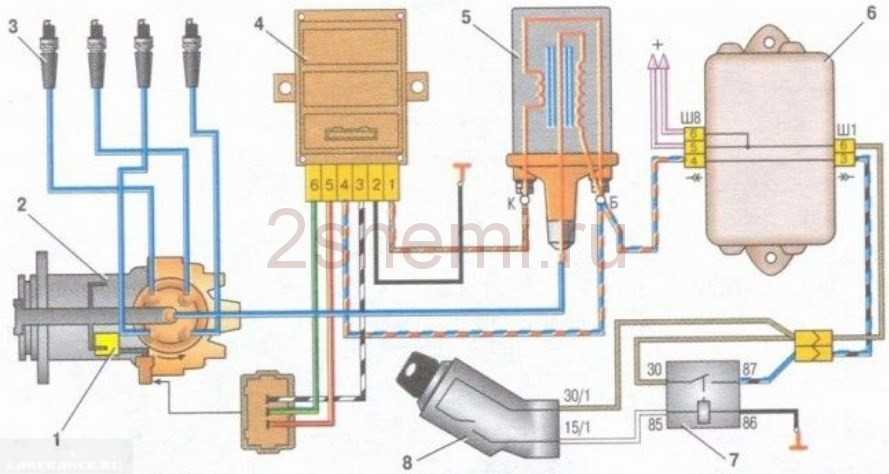

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

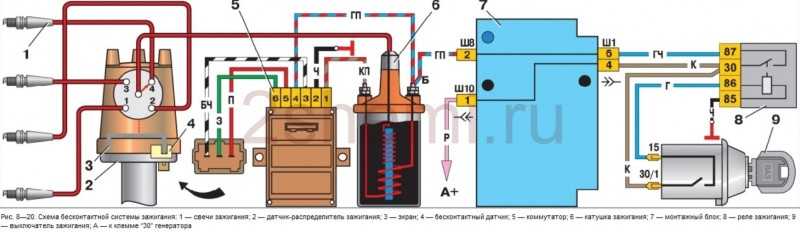

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

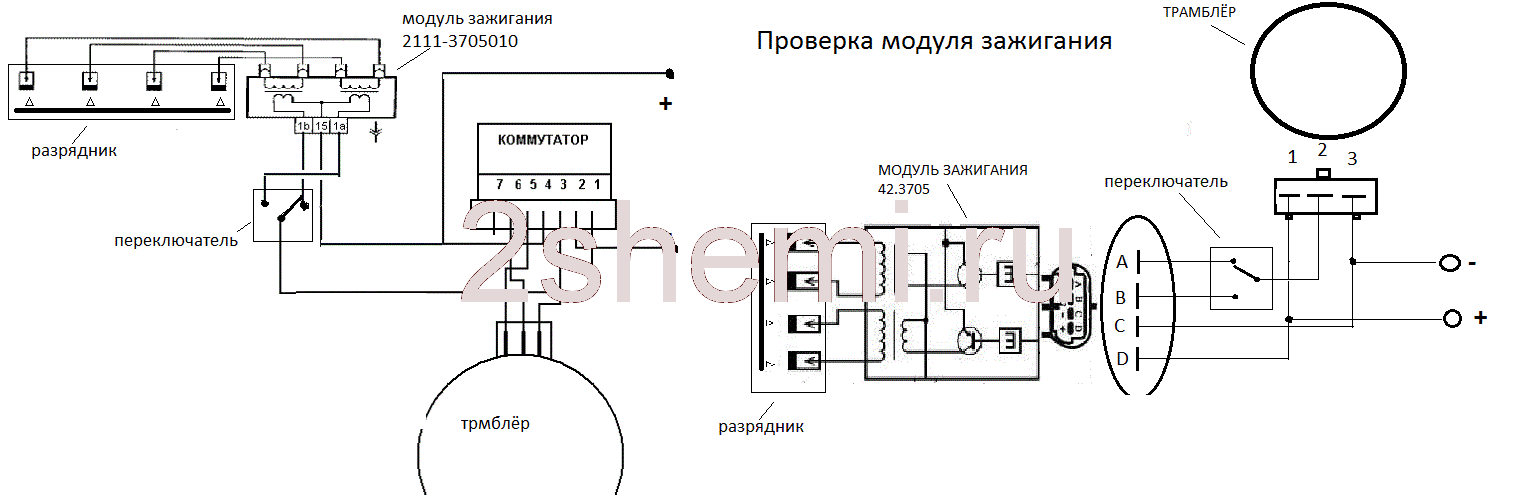

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

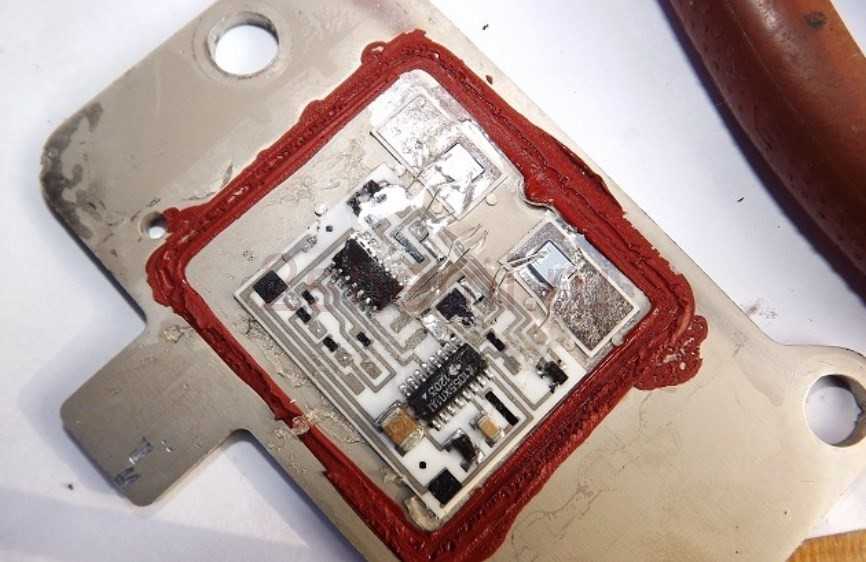

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как снять катушку зажигания ВАЗ 21114

Конструктивные особенности и принцип работы катушки зажигания

Итак, сразу отметим, что возникающее в катушке высоковольтное напряжение, вызывая искру между электродами свечи зажигания, обеспечивает воспламенение топливно-воздушной смеси в цилиндрах ДВС. При этом соблюдая правила эксплуатации и проведения ТО катушки зажигания, можно увеличить не только ее срок службы, но и избежать нежелательных поломок.

Схема катушки зажигания и основные ее составляющие:

• корпус;
• изолятор, изоляционная бумага;
• первичная, вторичная обмотки и изоляция между ними;
• центральная клемма и ее пружина;
• клеммы выводов первичной обмотки и клемма вывода вторичной;
• сердечник;
• каркас вторичной обмотки и наружная изоляция первичной обмотки;
• наружный магнитопровод;
• провода на катушку зажигания;
• первичная обмотка – от 100 до 150 витков толстой медной проволоки (на крышке катушки зажигания находятся два вывода номиналом 12 Вольт);
• вторичная обмотка – от 15000 до 30000 витков тонкой медной проволоки (импульсное напряжение, поступающее к свечам зажигания до 35000 Вольт).

Работа катушки зажигания аналогична работе трансформатора и заключается в следующем:

• подаваемое напряжение на цепь первичной обмотки создает магнитное поле в катушке;
• далее происходит генерация и самоиндуцирование напряжения посредством вторичной обмотки катушки за счет толщины и количества витков проволоки;
• через центральную клемму катушки, с помощью распределительного устройства, происходит вывод преобразованного напряжения на свечи зажигания.

Также выделяют основные типы катушек. Существует несколько вариантов: индивидуальная, общая (катушка зажигания бесконтактная) и сдвоенная. Каждая из них имеет свою конструкцию и схему подключения.

• Общие катушки зажигания применяются в электронной системе зажигания с распределителем, бесконтактной и контактной системах зажигания. Корпус устройства может быть изготовлен из алюминия или из листовой стали, сердечник устройства, на который монтируется изоляционная трубка (сверху устанавливается вторичный элемент), выполнен из изолированных относительно друг друга электротехнических стальных пластин. Продолжительность фаз во время разряда искры — до полутора секунд, а рабочее значение энергии от 15 до 20мДж;
• Индивидуальные катушки зажигания применяются в системах прямого электронного зажигания. Катушка монтируется на свечу и имеет две обмотки (первичный элемент устанавливается внутри вторичного, то есть один сердечник находится внутри первичного устройства, а второй вокруг вторичного). Катушка имеет диод высокого напряжения, с помощью которого происходит оперативное отсекание высоковольтного тока на вторичном устройстве. Передача высоковольтного сигнала производится посредством наконечника, состоящего из пружинного элемента, изоляционного слоя и высоковольтного стержня;
• Сдвоенные катушки зажигания (двухвыводные катушки зажигания) применяются во многих электронных системах прямого зажигания. Катушка оснащена двумя высоковольтными выводами, посредством которых обеспечивается синхронность получения искры на свечах, установленных на двух цилиндрах. Подключение к свечам может быть выполнено двумя способами: путем использования высоковольтных кабелей, посредством соединения с наконечником и кабелем высокого напряжения. Две сдвоенные катушки могут устанавливать по паре в одном блоке (четырехвыводная катушка зажигания). Если в конструкции устройства используют распределительный узел, подача искры будет осуществляться на два цилиндра двигателя.

Проверка катушки на ВАЗ 2101-2110

Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.

Далее сам процесс проверки:

Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать.
Послабляем крепление катушки и извлекаем ее

Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений

Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить;
Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой 27.3705 данный параметр составляет 0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами — 3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне 0,39-0,47 Ом, а для второй – 0,37-047 Ом;
Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе 5,0 кОм, у 3122.3705 – 0,4 кОм, а у 8352.12 – 1,0 кОм;
Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм;
Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.

Срок службы и неисправности катушек зажигания

В теории, катушка зажигания может использоваться до того момента, как автомобиль наберет пробег в 60-80 тысяч километров. Однако показатели в реальной жизни зависят напрямую от того, как она эксплуатировалась. Причины неисправностей в работе катушки:

1. Короткое замыкание на обмотках;
2. Перегрев катушки;
3. Износ в результате длительной эксплуатации или повышенной вибрации;
4. Превышение времени зарядки. Чаще всего это происходит когда аккумулятор автомобиля не обеспечивает нужного уровня напряжения;
5. Разгерметизация основных узлов двигателя и топливной системы;
6. Повреждение корпуса.

Современные автомобили оснащены функцией предупреждения при неисправности катушки. Это производится путем загорания на приборной панели индикатора Check Engine.

Признаки некорректной работы катушек:

1. Отклонение сопротивления обмоток трансформатора от нормативной величины. Диагностируется при помощи тестера.
2. Периодический или полный отказ одного или нескольких цилиндров двигателя, что снижает его мощность.
3. Ухудшение работы ДВС при холодной (морозной) погоде или при высокой влажности воздуха.
4. Отказ в работе двигателя при резком нажатии на педаль газа.
5. Слабый разгон автомобиля.

Отремонтировать катушки невозможно в силу особенностей конструкции. При обнаружении проблем в их работе, они просто заменяются на новые. Узнать, в каком состоянии катушки и заменять их следует только в сервисных центрах

Это важно, так как от качества их работы, будет зависеть и деятельность всего авто

Факторы риска для катушки

На нормальное функционирование этой детали влияют постоянное нагревание и вибрационные воздействия. Они приводят к различным повреждениям, нарушениям изоляции, обрывам, замыкания, вплоть до полного лишения работоспособности. Затрудняется запуск мотора, нарушается ритмичность воспламенения.

Из-за различных неполадок в свечах и высоковольтном проводе, возникает большая перегрузка. Неисправное распределительное зажигание, становится причиной затруднения запуска мотора и пропусками зажигания.

Причиной неполадок может стать и механические повреждения, старение материала изоляции, износ уплотнителя, пропускающий масло.

Проблемная катушка проявляет некоторые особенности поведения автомобиля.

• «Троение» на холодную, причем, усугубление проблемы с течением времени
• Под дождем обнаруживаются перебойные явления
• Усиленное надавливание на газ, провоцирует провалы мотора
• Затруднение или невозможность запуска мотора
• Переход на высокую передачу, после непродолжительного разгона, сопровождается провалами
• Во время движения теряется мощность машины

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Конструктивные особенности и принцип работы катушки зажигания

Итак, сразу отметим, что возникающее в катушке высоковольтное напряжение, вызывая искру между электродами свечи зажигания, обеспечивает воспламенение топливно-воздушной смеси в цилиндрах ДВС. При этом соблюдая правила  эксплуатации и проведения ТО катушки зажигания, можно увеличить не только ее срок службы, но и избежать нежелательных поломок.

По своей сути устройство катушки представляет собой  трансформатор с двумя обмотками (первичной и вторичной). Внутри обмоток находится железный  сердечник, снаружи корпус с изоляцией.

Схема катушки зажигания и основные ее составляющие:

• корпус;
• изолятор, изоляционная бумага;
• первичная, вторичная обмотки и изоляция между ними;
• центральная клемма и ее пружина;
• клеммы выводов первичной обмотки и клемма вывода вторичной;
• сердечник;
• каркас вторичной обмотки и наружная изоляция первичной обмотки;
• наружный магнитопровод;
• провода на катушку зажигания;
• первичная обмотка – от 100 до 150 витков толстой медной проволоки (на крышке катушки зажигания находятся два вывода номиналом 12 Вольт);
• вторичная обмотка – от 15000 до 30000 витков тонкой медной проволоки (импульсное напряжение, поступающее к свечам зажигания до 35000 Вольт).

Работа катушки зажигания аналогична работе трансформатора и заключается в следующем:

• подаваемое напряжение на цепь первичной обмотки создает магнитное поле в катушке;
• далее происходит генерация и самоиндуцирование напряжения посредством вторичной обмотки катушки за счет толщины и количества витков проволоки;
• через центральную клемму катушки, с помощью распределительного устройства, происходит вывод преобразованного напряжения  на свечи зажигания.

Обратите внимание, разряд высокого напряжения продолжается до момента, пока энергия, созданная катушкой зажигания, не будет истрачена (остаточная энергия используется для затухающих колебаний напряжения и тока).

Также выделяют основные типы катушек. Существует несколько вариантов: индивидуальная, общая (катушка зажигания бесконтактная) и сдвоенная. Каждая из них имеет свою конструкцию и схему подключения.

• Общие катушки зажигания применяются в электронной системе зажигания с распределителем, бесконтактной и контактной системах зажигания. Корпус устройства  может быть изготовлен из алюминия или из листовой стали, сердечник устройства, на который монтируется изоляционная трубка (сверху устанавливается вторичный элемент),  выполнен из изолированных относительно друг друга  электротехнических стальных пластин.  Продолжительность фаз во время разряда искры — до полутора секунд, а рабочее значение энергии от 15 до 20мДж;
• Индивидуальные катушки зажигания применяются в системах прямого электронного зажигания. Катушка монтируется на свечу и имеет две обмотки (первичный элемент устанавливается внутри вторичного, то есть один сердечник находится внутри первичного устройства, а второй вокруг вторичного). Катушка имеет диод высокого напряжения, с помощью которого происходит оперативное отсекание высоковольтного тока на вторичном устройстве. Передача высоковольтного сигнала производится посредством наконечника, состоящего из пружинного элемента, изоляционного слоя и высоковольтного стержня;
• Сдвоенные катушки зажигания (двухвыводные катушки зажигания) применяются во многих электронных системах прямого зажигания. Катушка оснащена двумя высоковольтными выводами, посредством которых обеспечивается синхронность получения искры  на свечах, установленных на двух цилиндрах. Подключение к свечам может быть выполнено двумя способами: путем использования высоковольтных кабелей, посредством соединения с наконечником и кабелем высокого напряжения. Две сдвоенные катушки могут устанавливать по паре в одном блоке (четырехвыводная катушка зажигания). Если в конструкции устройства используют распределительный узел, подача искры будет осуществляться на два цилиндра двигателя.

Классическая конструкция катушки зажигания

Наипростейшие катушки зажигания имеют две медные обмотки, которые насчитывают до 150 витков в первичной и до 30000 во вторичной. Они обе являются изолированными. Цель изоляции — предотвращение возникновения короткого замыкания. Их корпус очень похож на стакан с крышкой. На нее выведены контакты первичной обмотки. Вторичная обмотка находится внутри первичной. Один ее конец соединен с обмоткой низшего напряжения. Второй конец тоже выведен на крышку бобины. Его задача- подключение цепи, которая соединяет трансформатор со свечой. Внутри обмоток прячется железный сердечник. Его цель — увеличение силы, которая возникает внутри магнитного поля.

Такого рода конструкции являются редкостью в настоящее время. Они уже не используются для автомобилестроения. Но есть вероятность их встретить при ремонте старых машин.

Что делать, если нет искры с катушки зажигания?

Вы сели в машину, привычным движением повернули ключ зажигания в замке, стартер усердно крутит маховик двигателя и… И двигатель не заводится. Что же делать? Изначально предположим, что с подачей топлива все нормально. Тогда причина банальна – нет искры. Прежде чем бежать за мультиметром, давайте определимся, а в катушке ли дело.

Для начала нужно проверить все разъемные контакты, связанные с образованием и передачей импульса напряжения, в случае необходимости почистить их. Проверить свечи зажигания. Они должны быть чистыми и сухими.

Если все в порядке, можно попробовать заменить катушку на заведомо исправную. Колдовство с осциллографом, я думаю, можно оставить автосервису.
Вы спросите: «Как выполнить ремонт катушки зажигания своими руками?». Отвечу – никак. Ее нужно заменить. Ремонту катушка не подлежит.
Сколько стоит катушка зажигания? По-разному… В зависимости от марки автомобиля. Например, для ВАЗ-1118 можно купить за 900 рублей. Цена на катушку для CHEVROLET Aveo начинается с 6 тысяч рублей. Редкие модели, например, катушка зажигания wf72 для Porsche, могут стоить до 300 долларов США и доставляться только под заказ.

Что в итоге

Как видно, катушки разных типов по принципу действия практически не отличаются друг от друга. Однако конструктивные отличия часто не позволяют устройствам быть  взаимозаменяемыми.

Дело в том, что катушки контактной системы имеют достаточно много отличий от аналогичных элементов бесконтактной системы. Так или иначе, независимо от типа катушек, их работоспособность и долговечность будет  зависеть от правильного их использования.

Также важно проверять катушку при малейшем подозрении на появление неисправностей. В ряде случаев проблемы с данным элементом имеют свойство быстро прогрессировать

По этой причине нужно знать, как поверить катушку зажигания, а также когда и в каких случаях это нужно делать.

Двухвыводные катушки зажигания

Строение двухвыводной катушки зажигания очень похоже на классическое. Единственное отличие- присутствие двух выводов от обмотки высшего напряжения. Ее преимущество- возможность формирования искры на двух свечах в одно и то же время. В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси. Во втором же– на этапе выпуска отработавших газов (вхолостую).

Такой тип конструкций используется при условии наличия четного числа цилиндров в двигателе. Их цель- упростить систему зажигания путем исключения распределителя из этого процесса. Двухвыводные трансформаторы можно подключить только 2 способами:

1. Оба контакта соединить со свечами высоковольтной проводкой;
2. Один контакт соединить наконечником (напрямую со свечой), а второй – высоковольтной проводкой.

Для двигателей, которые имеют 4 цилиндра, применяются четырехвыводные катушки. Можно сказать, что это система из пары двухвыводных.
