Что означает код P0336?

Ошибка P0336 означает, что ЭБУ обнаружил проблему с датчиком положения коленчатого вала или его цепью. Датчик A указывает на первичный ДПКВ в системе, которая может использовать несколько датчиков положения коленчатого вала для разных функций.

Блок управления использует входные сигналы от ДПКВ и датчика (-ов) распределительного вала для контроля положения и оборотов в минуту (об / мин) двигателя, управления зажиганием и подачей топлива.

У каждого датчика своя электрическая цепь для обеспечения блока управления индивидуальным входным сигналом.

Поскольку коленвал вращается с удвоенной частотой вращения распределительного вала, очень важно, чтобы ЭБУ мог различать впуск и выпуск двигателя. Положение и частота вращения коленчатого вала сравниваются с частотой вращения и положением распределительного вала во избежание повреждения двигателя

Наиболее распространенная конструкция ДПКВ использует электромагнитный датчик Холла, расположенный в непосредственной близости (обычно всего несколько миллиметров) от шкива коленчатого вала.

Зубья шкива расположены очень близко к датчику. Когда коленчатый вал вращается, зубья проходят мимо датчика и замыкают электромагнитную цепь. Когда углубления (между зубьями) проходят ДПКВ, цепь кратковременно прерывается.

Поскольку коленвал вращается очень быстро, процесс замыкания / размыкания цепи происходит за миллисекунды. Эта последовательность сигналов имеет форму волны. Этот шаблон распознается блоком управления как положение коленчатого вала. ДПКВ и все датчики положения распределительного вала работают практически одинаково.

Когда двигатель работает, ЭБУ постоянно сравнивает входные сигналы от коленчатого вала и распределительных валов. Если положение коленчатого вала не находится в допустимых пределах отклонения от распределительного вала (-ов) в течение заданного периода времени — будет сохранен код P0336 и может загореться индикаторная лампа Check Engine.

Как правило, при этом коде неисправности, двигатель не запускается. Если двигатель запустится, он, вероятно, будет работать очень неустойчиво.

Диагностика и решение проблем

Подключите сканер, считайте и запишите все имеющиеся коды. Эта информация может быть полезна, если в дальнейшем будет диагностирована прерывистая неисправность.

Если наряду с кодом P0509 присутствуют другие коды, диагностируйте и устраняйте их в том порядке, в котором они были сохранены. Наиболее вероятные дополнительные коды обычно связаны с вакуумной системой.

Поэтому проверьте вакуумную систему на предмет утечек, вызванных повреждением вакуумных линий. При необходимости отремонтируйте и удалите все коды перед эксплуатацией автомобиля. Затем, повторно протестируйте систему, чтобы увидеть, возвращаются ли какие-либо коды.

Дроссельная заслонка

Если код не исчезнет, снимите корпус дроссельной заслонки с впускного тракта и проверьте его на наличие чрезмерного скопления отложений в виде углерода. В некоторых случаях возможно удалить легкий нагар с корпуса дроссельной заслонки и вспомогательных воздушных каналов с помощью разрешенных чистящих средств.

Однако тяжелые отложения обычно невозможно удалить, не повредив корпус дроссельной заслонки или регулирующий клапан холостого хода. В этих случаях лучшим вариантом является замена корпуса дроссельной заслонки или регулирующего клапана холостого хода на оригинальные детали.

При установке очищенных или заменяемых деталей убедитесь, что все уплотнения и прокладки также заменены, чтобы предотвратить утечку вакуума. Дважды проверьте все соединения вакуумной линии перед запуском двигателя или эксплуатацией автомобиля.

Проверка проводов и соединений

Если код P0509 не исчез, проведите тщательный визуальный осмотр всей связанной проводки. Ищите поврежденные, сгоревшие, закороченные или корродированные провода и разъемы.

После того, как видимых повреждений не обнаружено, проверьте сопротивление, заземление и опорное напряжение. Сравните все полученные показания с данными, указанными в руководстве. При необходимости замените проводку, чтобы убедиться, что все показания соответствуют спецификациям производителя.

Шаговый двигатель и клапан холостого хода

Проверьте фактическое напряжение сигнала, которое достигает шагового двигателя на разъеме. С помощью сканера подайте команду на открытие клапана управления холостым ходом. Сравните полученное значение со значениями, указанными в руководстве.

Специальные программы диагностики обычно выдают диапазон напряжений, который соответствует степеням открытия клапана холостого хода. А иногда и градусам вращения шагового двигателя.

Эти показания должны точно соответствовать заявленным значениям, в противном случае необходимо заменить жгут. Если все полученные показания согласуются с заявленными значениями, шаговый двигатель неисправен и его необходимо заменить.

Данные действия должны решить проблему с ошибкой P0509. Но если она все же появляется вновь, то возможно проблема является периодической. В таком случае диагностирование может быть сложной задачей. И иногда необходимо дать неисправности возможность усугубиться, чтобы в точности понять, где проблема.

Как устранять неисправность P0134?

Шаг 1

Возьмите диагностический сканер или адаптер и считайте информацию с автомобиля. Запишите все сохраненные коды неисправностей и доступные данные стоп-кадра. Эти данные могут быть полезны, если позднее диагностируется прерывистая ошибка.

Шаг 2

Визуально осмотрите всю проводку, связанную с поврежденным датчиком. Ищите сгоревшие, закороченные или иным образом поврежденные провода и разъёмы. Восстановите их, если это требуется.

Шаг 3

Если нет видимых повреждений проводов, проверьте сопротивление, входное (опорное) напряжение, землю и отсутствие обрывов во всех схемах, связанных с поврежденным датчиком.

Поскольку код P0134 указывает на проблему в цепи сигнального напряжения, в отличие от цепи управления нагревателем, обратите особое внимание на значения сопротивления и непрерывности в сигнальной цепи между разъёмом ЭБУ и датчиком. Эти значения должны точно соответствовать указанным в руководстве по ремонту

Старайтесь избегать ремонта сигнальной цепи — лучше всегда заменять соответствующий жгут, чтобы избежать проблем с плохими соединениями и высоким сопротивлением, которые могут возникнуть из-за плохо выполненного ремонта.

Убедитесь, что на датчик приходит полное напряжение с аккумулятора. Имейте в виду, что в некоторых случаях напряжение в цепи нагревателя поступает от ЭБУ, и в этом случае цепь не защищена предохранителем. Посмотрите в руководстве по ремонту, как подается напряжение на нагреватель ДК.

Само собой разумеется, что напряжение / состояние батареи также должны быть проверены. Однако в случаях низкого напряжения аккумулятора, вместе с P0134 могут присутствовать коды, относящиеся к низким входным напряжениям в цепи управления нагревателем.

Шаг 4

Если все полученные данные соответствуют спецификации производителя, выкрутите датчик кислорода из выхлопной трубы и осмотрите его на предмет изменения цвета или наличия любого вида отложений, которые могут снизить эффективность датчика. Вообще, правильный цвет датчика кислорода должен быть такой же, что и у здоровой, правильно работающей свечи зажигания.

Сравните датчик с изображениями на рисунке в верхней части этой статьи, но имейте в виду, что ДК нельзя очищать от отложений. Единственное надежное средство — замена датчика, а не использование каких-либо добавок.

Если у ДК нет изменения цвета или отложений, измерьте сопротивление датчика и замените его, если его сопротивление вне пределов спецификации производителя.

Шаг 5

Если вы проверили всю связанную проводку, все электрические параметры, указанные в технических характеристиках изготовителя, и заменили соответствующий ДК, протестируйте автомобиль, чтобы убедиться, что ремонт был успешным. Иногда код неисправности возвращается. Возможно, присутствует непостоянная (прерывистая) ошибка.

Обнаружение и устранение прерывистых неисправностей иногда бывает очень трудным, и в крайних случаях может потребоваться, чтобы проблема усугубилась до точного диагноза и окончательного устранения неисправности.

Общие причины ошибки P0134

Причины возникновения P0134 также могут быть вызваны присадками к маслу / топливу, которые содержат соединения на основе силикона, и / или внутренними проблемами двигателя, вызванными электрическими неисправностями в цепи сигнального напряжения. На рисунке ниже показаны некоторые причины возникновения неисправности P0134, которые не связаны с проводкой или другими электрическими проблемами.

Другие возможные причины P0134 включают следующее:

Повреждение проводки в цепи управления нагревателем, которое может повлиять на время, необходимое датчику для достижения рабочей температуры — около 6000 °C. Повреждение проводки сигнальной цепи и / или разъёмов. Перегорел предохранитель в цепи управления нагревателем. В этих случаях также может присутствовать код, связанный с «низким входным напряжением». Неисправный датчик кислорода. Сбой ЭБУ

Обратите внимание, что это редкий случай. Прежде чем менять какой-либо контроллер, неисправность следует искать в другом месте,

Как устранить

Устранение ошибки р0134 подразумевает использование диагностического оборудования. Для работы потребуется эстакада или «яма», чтобы была возможность подлезть под машину. В противном случае устранение ошибки может вызвать дополнительные сложности с осмотром места фиксации датчика и его демонтажа.

Проверка производится по следующему алгоритму:

Порядок диагностики датчика

Правильное выполнение проверочных работ лямбда-зонда проходит по следующему алгоритму:

Важно! На некоторых иномарках устанавливается лямбда-зонд с замедленным откликом. То есть проверка вольтметром не даст качественного результата — потребуется обращение к специалисту сервисного центра

Нужно проверить предохранитель, мог сгореть он, пишут на сайте автоблокреле — https://xn--80accna2agcwcxs. xn--p1ai/.

Таким образом, ошибка р0134 легко диагностируется и устраняется простой заменой датчика (в 95% случаев). Согласно основным правилам эксплуатации транспортных средств, лямбда-зонд на катализаторе должен меняться каждые 100 тысяч километров пробега. Поэтому при возникновении ошибки р0134 и при отметке 100 тысяч километров на спидометре авто, можно смело менять датчик на новый — это и будет оптимальным вариантом решения проблемы. При замене датчика обязательно нужно снимать одну клемму с АКБ в целях безопасности работы.

Как устранять ошибку P0336?

Вот пошаговое руководство, как профессиональный автомеханик будет диагностировать код неисправности P0336. Вы можете выполнить эти шаги самостоятельно.

Подключите автомобильное зарядное устройство

Прежде чем начать диагностику кода P0336, убедитесь, что автомобильное зарядное устройство подключено. Это необходимо для того, чтобы аккумулятор не разряжался, что может привести к появлению дополнительных кодов неисправностей.

Подключите OBD2 сканер

Сканер OBD II — это инструмент для диагностики и сканирования, который считывает информацию, содержащуюся в коде неисправности. Сканер может быть двух типов — обычное устройство для чтения кодов ошибок или для расширенного сканирования.

Мы рекомендуем пользоваться расширенным сканером, поскольку он может также записывать данные.

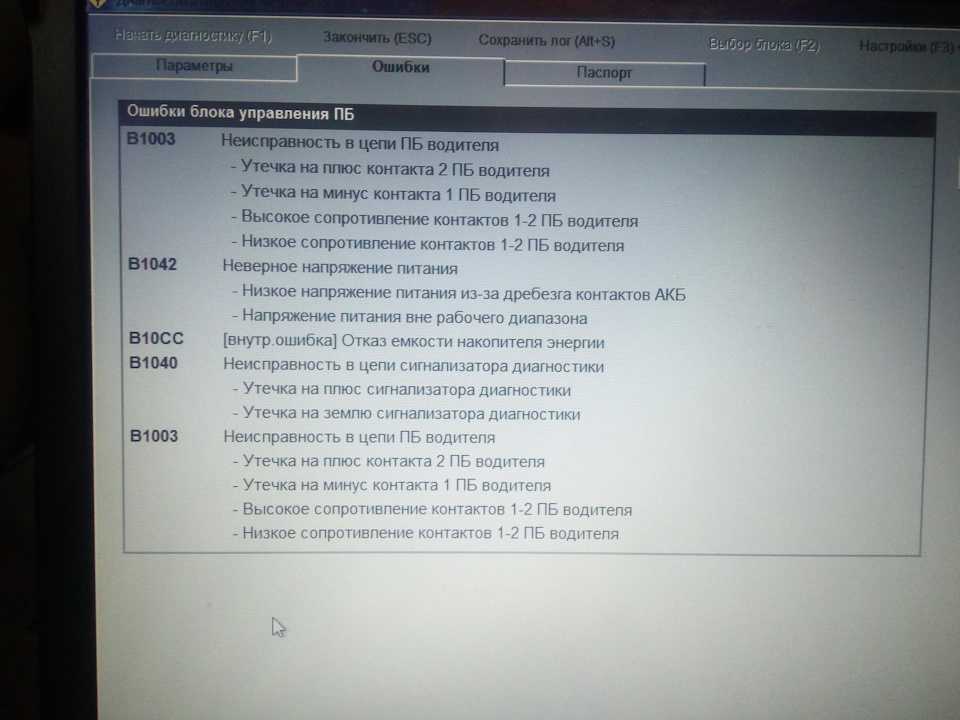

Подключите сканер к диагностическому порту OBD2 и считайте все сохранённые коды неисправностей и данные стоп-кадра (если есть). Эта информация может помочь, если неисправность окажется прерывистой.

Визуальный осмотр

Начните с визуального осмотра всех связанных жгутов проводов и разъемов

Обратите внимание на провода, датчики, разъёмы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью гидроусилителя руля. Известно, что жидкости на основе нефти разъедают защитную изоляцию проводки и приводят к коротким замыканиям или разрывам в цепи и, возможно, к появлению P0336

Проверка сопротивления датчика

Обычно на датчике должно быть три провода — плюс, земля и сигнал на ЭБУ. Это базовая схема. Могут быть и другие цепи выходного сигнала, поэтому посмотрите схему проводки для вашего автомобиля. Используя мультиметр, проверьте их.

Большинство автомобилей используют напряжение 5 вольт. Если эталонное напряжение и цепь заземления соответствуют спецификации, перейдите к следующему шагу.

Отсоедините электрический разъем от ДПКВ и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления датчика не соответствуют спецификации производителя. Если все значения сопротивления цепи ДПКВ соответствуют документации производителя, перейдите к следующему шагу.

Проверка осциллографом

Подсоедините датчик коленвала. Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута проводов ДПКВ, а отрицательный провод — к заземлению ДПКВ. Выберите соответствующую настройку напряжения на осциллографе и включите его.

Когда трансмиссия находится в парковочном или нейтральном положении, а двигатель работает на холостом ходу (или проворачивается), наблюдайте форму сигнала на осциллографе. Сосредоточьтесь на неожиданных пиках или сбоях в волновой форме сигнала.

Если вы заметили пики, осторожно пошевелите жгут проводов и разъем датчика, глядя на форму сигнала. Попытаётесь определить, является ли проблема слабым соединением или неисправным ДПКВ

Также обращайте внимание на отсутствующие блоки напряжения в форме сигнала. Это может означать износ или повреждение зубчатого шкива коленвала

Также проверьте магнитный наконечник ДПКВ на наличие металлического мусора и очистите его при необходимости. Если форма сигнала нормальная, перейдите к следующему шагу.

Снова подключите измерительные провода осциллографа к тем же цепям на разъёме ЭБУ и наблюдайте форму сигнала. Если обнаружены изменения в форме сигнала, относительно того, когда измерительные провода были подключены рядом с датчиком, значит есть обрыв цепи или замыкание между разъемом ДПКВ и разъёмом блока управления. Если форма сигнала здесь такая же, как у разъема датчика коленвала, перейдите к следующему шагу.

Проверка проводки

Отсоедините разъёмы от всех соответствующих контроллеров и начните тестирование отдельных цепей с мультиметром. Неотключение может привести к повреждению ЭБУ. Замкнутые или разомкнутые цепи должны быть отремонтированы или заменены.

Если обрывов и замыканий не обнаружено, значит есть дефект в прошивке блока управления.

О чем говорит ошибка P0134

Итак, ошибка Р0134 расшифровывается как «ошибка по цепи датчика кислорода 1 в Банке 1, отсутствие активности». Что значит «отсутствие активности» в электрическом понимании этого выражения?

Это означает, что сигнал по цепи датчика кислорода (ДК) остается постоянным (низким или высоким) во время включения зажигания автомобиля, в процессе запуска двигателя и во время движения во всех режимах. Такое поведение ДК может быть в следующих случаях:

сигнальный провод закорочен на массу;
на сигнальный провод поступает +12 Вольт, например, с соседнего провода цепи питания подогрева датчика кислорода;
имеется обрыв по сигнальному проводу лямбда-зонда;
два и более провода в жгуте соединения ДК закорочены между собой;
нарушение контакта в разъеме ДК;
проблемы блока управления двигателя;
полное разрушение датчика кислорода.

Основные симптомы ошибки P0134:

значительное увеличение потребления топлива;
проблемы при запуске двигателя, особенно на горячую;
появление характерного запаха топлива из выхлопной трубы;
потеря приемистости двигателя.

Данные симптомы могут вообще отсутствовать. Некоторые двигатели при такой ошибке не формируют сигнал на ошибку двигателя, и Р0134 обнаруживается только во время очередной диагностики или техосмотра

Поэтому важно периодически производить внеплановую компьютерную диагностику двигателя. Данная ошибка P0134 является стандартной по протоколу OBD II, и может без труда обнаруживаться простейшим ELM327 сканером

Диагностика и устранение ошибки

Чтобы устранить такую ошибку, потребуется воспользоваться диагностическим оборудованием. Учитывая возможности современных смартфонов и программного обеспечения для автодиагностики, покупать какие-то дорогостоящие сканеры не всегда нужно.

Для работы потребуется наличие ямы или эстакады, чтобы иметь возможность оказаться под автомобилем. Ведь именно там в подавляющем большинстве случаев располагается искомый датчик.

Диагностика с последующим устранением причин возникновения ошибки кислородного датчика с кодом Р0134 выполняется в такой последовательности:

Проводится визуальный осмотр самого датчика. Его стоит извлечь со своего посадочного места. Следы сажи и загрязнений могут указывать на источник плохого сигнала или его отсутствия. Простая зачистка порой помогает устранить проблему вылезающей ошибки.
Если датчик имеет следы повреждения, что также вполне вероятно, стоит попробовать его проверить с помощью мультиметра на работоспособность. Но более наглядно это можно сделать за счёт установки заведомо исправного контроллера.
Если с датчиком всё хорошо, проверяется проводка. Речь идёт о проводах, которые соединяют лямбда-зонд и блок управления. По всей протяжённости следует проверить состояние изоляции, наличие признаков короткого замыкания. Сделать это можно мультиметром в режиме прозвонки или измерения сопротивления.
Не забудьте проверить контакты, которые идут на блок управления и крепятся на самом датчике. На этих контактах часто появляются окислы, грязь и ржавчина. Попробуйте их аккуратно зачистить специальными средствами. Иногда требуется применение паяльника, если контакт отошёл. Если в этом деле опыта нет, лучше обратиться к специалистам.
С помощью вольтметра проверяется работоспособность самого кислородного датчика.

Проверка лямбда-зонда имеет свои особенности, поэтому эту процедуру стоит рассмотреть отдельно.

Чтобы получить корректные данные, необходимо:

прогреть двигатель до его рабочей температуры;
подключить щупы вольтметра (или мультиметра в режиме вольтметра) между контактами сигнального провода и массой;
постепенно наращивать обороты двигателя, примерно до 3000 об/мин;
наблюдать за показателями на измерительном приборе.

При нормальном состоянии датчика прибор должен показывать 0,2-0,9 В. Если показания отличаются, тогда устройство вышло из строя.

Есть автомобили, в основном иномарки, где стоит датчик с замедленным откликом. Проверка с помощью вольтметра может не дать точных результатов.

В этой ситуации лучше обратиться к специалистам для проверки на стенде.

Статистика явно говорит о том, что не менее чем в 90% случаев ошибка Р0134 устраняется путём замены датчика. Даже в регламенте большинства автомобилей прописано, что это расходный элемент. Кислородный датчик рекомендуется менять после каждых 100 тысяч км. В реальных и более сложных условиях эксплуатации срок службы может быть заметно меньше.

Техническое описание и расшифровка ошибки P0336

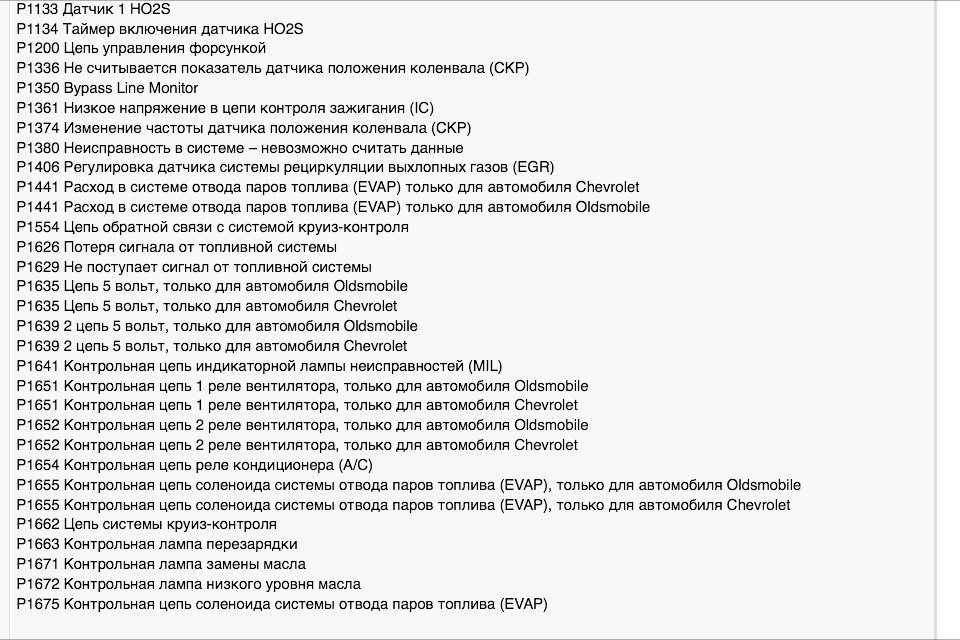

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0336 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

В зависимости от автомобиля, PCM использует информацию о положении коленчатого вала, для правильного определения времени искры. Но в некоторых системах, только для обнаружения пропусков зажигания и не контролирует синхронизацию зажигания.

Датчик CKP является стационарным и работает вместе с зубчатым кольцом, прикрепленным к коленчатому валу. Когда это кольцо проходит перед датчиком CKP, магнитное поле, создаваемое датчиком, прерывается. Это создает сигнал напряжения, который PCM интерпретирует как положение коленчатого вала.

Другими словами, когда двигатель работает, PCM постоянно сравнивает входные сигналы от коленчатого и распределительного валов. Если положение коленчатого вала не находится в пределах указанной степени отклонения от положения распределительного вала. При заданном наборе запрограммированных обстоятельств, в течение заданного периода времени. Будет сохранен код P0336, и может загореться индикаторная лампа неисправности.

Как устранять неисправность P0134?

Кроме того, убедитесь, что нет условий переобогащения или обеднения смеси, и что моторное масло не загрязнено антифризом. Если какие-либо другие коды присутствуют вместе с P0134, сначала устраните эти проблемы, прежде чем пытаться диагностировать P0134.

Имейте в виду, что хотя осциллограф может выявлять возникающие проблемы, интерпретация полученных осциллограмм требует экспертных знаний и проверенных справочных данных для каждого проверяемого автомобиля.

Следовательно, в целях выявления неисправного ДК (если осциллографа нет) должно быть достаточно факта, что в течение различимого периода не происходит никаких изменений напряжения сигнала.
