Провалилась педаль сцепления- неисправности сцепления

Гидравлика

— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточный, долейте тормозную жидкость до нормального уровня и попробуйте понажимать на педаль. Если сцепление появилось, вам повезло, в этом случае нужно ехать в сервис или самому осмотреть все шланги, скорее всего жидкость где-то подтекает. Но в большинстве случаев это не помогает. Тогда очень высока вероятность того, что лопнул один из шлангов, ведущих к главному или рабочему цилиндру сцепления, поэтому в системе не создаётся нужного давления. Чтобы решить эту проблему, нужно заменить износившийся шланг.

Цена шланга 300-500 руб, цена работы в сервисе — от 500 руб. Когда будете искать шланг в магазинах, желательно, чтобы у вас при себе был старый — тогда вы сможете сравнить штуцеры и резьбы на них. Может оказаться, что на вашу модель шланга в продаже нет, тогда может подойти тормозной шланг для других моделей. Попросите продавца найти деталь, на которую накручивается штуцер и накрутите старый и новый шланг, если накрутятся, смело покупайте. Также не забудьте купить тормозную жидкость (лучше взять 1 л, цена примерно 150 руб)

Трос сцепления

— может оборваться где-нибудь внутри или на концах. Также может обломиться ушко на педали сцепления, к которому он крепится. В этом случае требуется замена троса, новый трос стоит около 300-600 руб, цена работы в сервисе — около 500 руб.

Вилка выжима сцепления

— находится на коробке передач, её ресурс составляет примерно 50-70 тысяч км пробега. Если на вашем счётчике уже есть подобные цифры, или вилка менялась примерно столько же пробега назад, то скорее всего поломка в ней. Чтобы поменять вилку сцепления, на большинстве моделей автомобилей нужно снять или вывесить коробку передач.

Рекомендуем: Устранение проблемы с лампами ближнего света на Ладе Калина

За работу в сервисе вы отдадите 1500-3000 руб. Имеет смысл задуматься о замене диска сцепления, если вы также давно его не меняли (замена диска сцепления обычно каждые 70-80 тыс км), потому что процедура для выполнения этих работ подразумевает снятие коробки. За работу с вас возьмут ненамного больше, зато вы сразу же поменяете заодно и сцепление. Также рекомендую заменить заодно масло в коробке, если оно не менялось уже более 50 тыс км.

Главный или рабочий цилиндр сцепления

— возможно один из этих цилиндров «пробило», тогда следует заменить нерабочий цилиндр сцепления на новый, а лучше поменять сразу оба — и рабочий и главный. После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений. Цена работы по замене ГЦС или РЦС в автосервисе около 1500-2000 руб.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

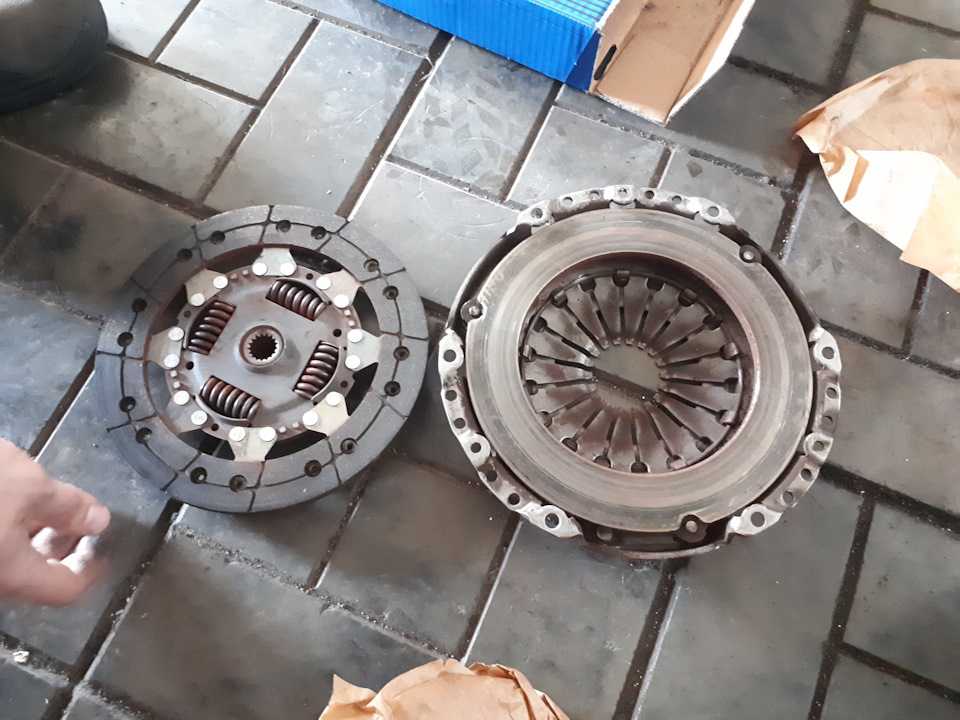

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

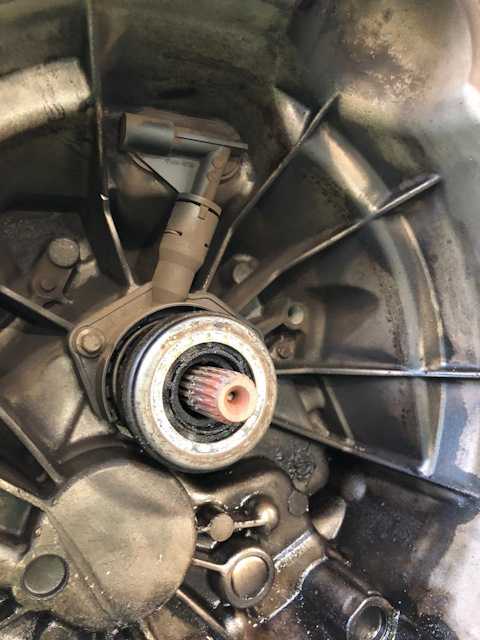

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Замена гидравлического цилиндра сцепления на Форд Фокус полная инструкция с фото

Замена цилиндра сцепления Форд Фокус может потребоваться в случае, если гидравлический цилиндр потек. Привод сцепления Ford Focus состоит из главного цилиндра, который связан с педалью сцепления. Главный цилиндр подает давление на рабочий цилиндр. Далее более подробно расскажем, как работает вся гидравлическая система сцепления Фокуса.

Главный цилиндр Focus установлен на кронштейне педали сцепления, шток цилиндра с помощью пластмассовой защелки крепится непосредственно к педали. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления.

В гидравлическом приводе выключения механизма сцепления Форд Фокус имеются три трубки, выполненные из специальной пластмассы. Они предназначены для подачи тормозной жидкости из расходного бачка к главному и рабочему цилиндрам сцепления. От бачка к главному цилиндру ведет наливная трубка. От главного и рабочего цилиндров отходят две трубки, которые соединяются между собой муфтой с пружинным фиксатором. Муфта крепится к кронштейну щитка передка в моторном отсеке.

Рабочий цилиндр Фокуса установлен с внутренней стороны картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение механизма сцепления.

Замена цилиндра сцепления Форд Фокус потребует снятия педали сцепления. Далее предлагаем весь процесс снятия и замены с фотографиями и инструкцией.

Главный цилиндр сцепления Фокуса закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий. В моторном отсеке откачиваем часть тормозной жидкости из расходного бачка таким образом, чтобы ее уровень оказался ниже штуцера подсоединения наливной трубки привода выключения сцепления.

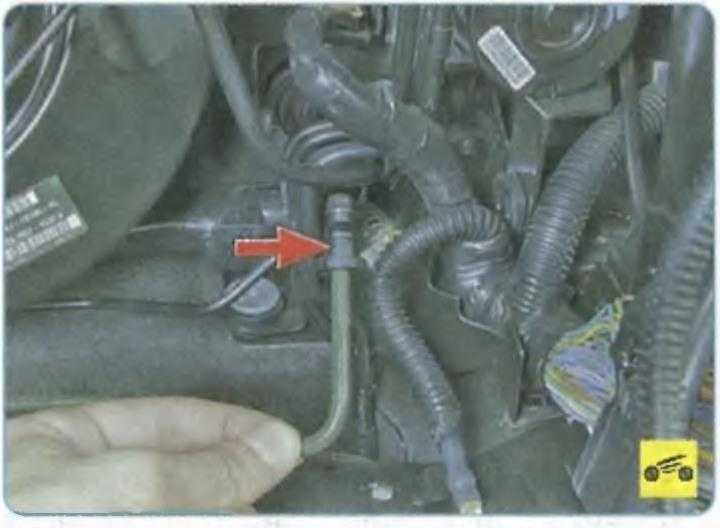

Отсоединяем от расходного бачка муфту наливной трубки привода выключения сцепления. Разъединяем трубки, соединяющие главный и рабочий цилиндры сцепления. Муфта закреплена через резиновую опору в кронштейне под вакуумным усилителем тормозов. Для разъединения отверткой поддеваем пружинный фиксатор и сдвигаем его вверх, а затем вынимаем наконечник трубки из муфты.

Вынимаем муфту с резиновой опорой из кронштейна крепления.

В салоне автомобиля сдвигаем сиденье водителя назад до упора. Для большей наглядности дальнейший процесс снятия главного цилиндра сцепления показан на автомобиле со снятыми передней панелью и валом рулевого управления. Снимаем датчик положения педали.

Отводим его в сторону на жгуте проводов.

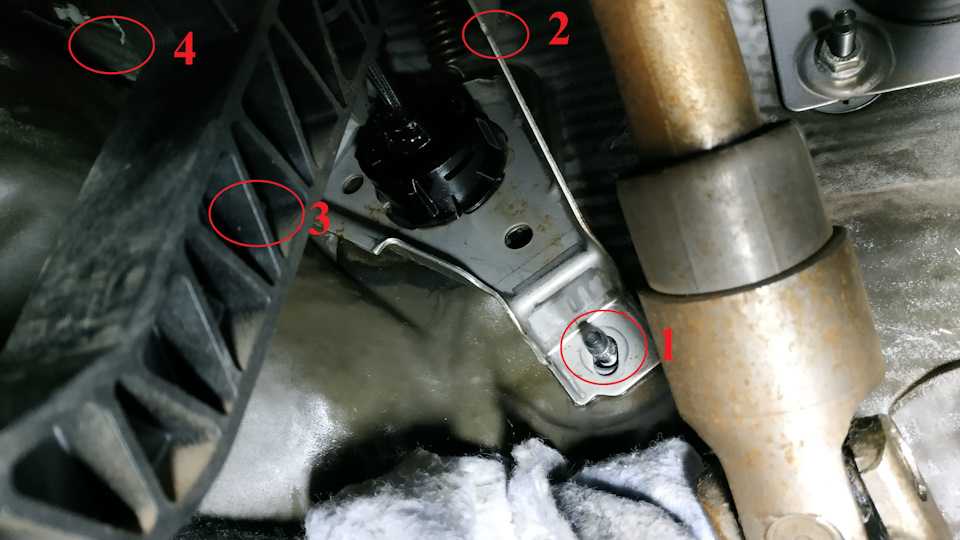

Вынимаем из отверстий в кронштейне педали пистоны крепления жгута проводов (эту операцию можно выполнить и после снятия кронштейна). Ключом или головкой «на 10» отворачиваем четыре гайки крепления кронштейна педали сцепления к кузову автомобиля и снимаем кронштейн со шпилек крепления вместе с трубками гидропривода выключения сцепления.

Трубки при этом осторожно вынимаем из отверстия в кузове автомобиля, ведущего в моторный отсек из салона. Дальнейшую работу проводим на верстаке

Подцепив отверткой пружинный фиксатор вынимаем наконечник трубки из муфты на корпусе главного цилиндра сцепления.

Сжав пластиковый фиксатор, отсоединяем наливную трубку от штуцера на корпусе главного цилиндра сцепления. Наконечник штока главного цилиндра сцепления закреплен в теле педали с помощью пластмассового фиксатора. Двумя отвертками сжимаем пластмассовый фиксатор и выводим его из тела педали.

Корпус главного цилиндра сцепления закреплен в кронштейне педали. Поворачиваем корпус главного цилиндра по часовой стрелке таким образом, чтобы выступы на корпусе цилиндра совместились с пазами в кронштейне и вынимаем главный цилиндр сцепления Форд Фокус из кронштейна.

Сборку узла выполняем в обратной последовательности. После сборки необходимо долить тормозную жидкость в расходный бачок до максимального уровня и прокачать гидропривод выключения сцепления. Если не прокачивать гидропривод сцепления, то наличие там воздуха не позволит нормально включать передачи, рабочий цилиндр сцепления не будет работать. Кстати, регулировка сцепления на Форд Фокус 2 не предусмотрена, главное удалить из гидросистемы воздух и все будет функционировать.

Упало сцепление: почему проваливается педаль сцепления

Начнем с того, что подобная неисправность, когда пропало сцепление, может произойти совершенно неожиданно

Чтобы точно выявить неполадку, важно знать, почему проваливается сцепление и что делать в такой ситуации

В двух словах, сцепление необходимо для «отсоединения» мотора от коробки, чтобы получить возможность включать и выключать передачи, а также позволить машине работать на ХХ.

Водитель управляет сцеплением самостоятельно при помощи педали. Нажатие на педаль означает, что через целый ряд механизмов передается усилие на корзину сцепления. Это позволяет отводить диск сцепления и прекращать передачу крутящего момента от ДВС на КПП.

Прежде всего, западание педали сцепления обычно происходит по следующим причинам:

• • Возникли неисправности возвратной пружины. Указанная возвратная пружина сцепления создает сопротивление, которое выталкивает педаль обратно после того, как водитель перестает на нее нажимать. Если просто, убрав ногу со сцепления, педаль должна самостоятельно возвращаться в исходное положение. Если же пружина лопнула, сместилась или предельно изношена, тогда педаль сцепления может не возвращаться или западать. Для устранения неполадки нужно разбирать возвратный механизм и менять пружину;
  • Следующей проблемой в списке является выход из строя вилки включения сцепления. Как правило, указанную вилку нужно менять, так как она активно изнашивается и затем повреждается в процессе эксплуатации;

  • Оборвался тросик сцепления (лопнул/порвался трос сцепления), произошел разрыв крепления наконечника троса сцепления. В данном случае тросик сцепления нужно менять;

    Попадание воздуха в гидропривод сцепления. Данная неисправность в ряде случаев может быть устранена самостоятельно, хотя не всегда удается решить проблему. Фактически, требуется прокачать сцепление. Главное, иметь нужные ключи и запас тормозной жидкости.

  • Выход из строя главного цилиндра сцепления (ГЦС). Данный элемент может сломаться по ряду причин (повреждение зеркала цилиндра, разрыв или дефекты манжеты главного цилиндра сцепления и т.д.). В одних случаях помогает ремонт главного цилиндра сцепления с заменой манжет на новые из ремкомплекта ГЦС. Если же повреждено зеркало главного цилиндра, оптимально сразу выполнить замену всей детали.

Обратите внимание, что если провал сцепления возникает по причине проблем с главным цилиндром, работоспособность педали сцепления можно частично восстановить путем резкого нажатия на нее. Такой способ подходит в качестве временного решения, чтобы добраться до места ремонта

Однако ездить долго подобным образом не рекомендуется, так как в результате можно получить другие поломки. По этой причине владелец машины с МКПП должен знать, как ездить без сцепления, как включить передачу (скорость) без сцепления и т.д. Подобные навыки позволяют комбинировать доступные способы, что дает возможность минимизировать риски появления дополнительных неисправностей при езде с неисправным сцеплением.

Нюансы восстановления работоспособности гидропривода

По завершению работ с гидроприводом, будь-то замена главного цилиндра или уплотнений, потребуется выгнать воздух из системы путем прокачки. В этом направлении активно используются две техники:

• Способ #1. Заполнить систему тормозной жидкостью и несколько раз прокачать педалью сцепления. Открутить штуцер трубки на главном цилиндре сцепления и как только польется жидкость, завернуть штуцер обратно. Этот простой принцип прокачки позволяет реализовать только короткая магистраль, а гидропривод сцепления такой и есть. Суть в том, что главный цилиндр находится в верхней точке и воздух собирается в районе задней части поршня.
• Способ #2. Идея состоит в том, чтобы создать давление из нижней части в верхнюю и вытеснить воздух через бачок. Для этого необходимо отвернуть крышку бачка, а к штуцеру прокачки подключить шлангочку и шприц Жане.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

• Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
• Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

• Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен

Неожиданные поломки в пути

Все вы знаете, что дорога является для водителя реальным испытанием. А если в придачу ко всему этому случается какая-либо поломка автомобиля, то человек испытывает еще больший стресс. В этой статье хотелось бы поговорить про сцепление автомобиля, которое может не выдержать поездок в городском цикле. Порой случается, что проваливается педаль. Конечно, можно начать беспокоиться. Но нужно выяснить настоящие причины этого поведения, после чего сделать вывод, что эта поломка не является очень серьезной, в пути ее можно исправить, добраться до ближайшего сервиса или же до своего дома. Если вдруг запала педаль сцепления, не стоит отчаиваться, решить эту проблему не сложно.

Инструкция по регулировке

Сама процедура проста и после прочтения нашей статьи и просмотра видео с ней может справиться даже неопытный автовладелец.

Где находится?

Основной элемент, который нам понадобится, — это регулировочная гайка, которая находится в достаточно удобном месте — на оболочке тросика.

Инструменты

• рулетка или линейка;
• 2 ключа на 17;
• перчатки (так как придется прикасаться к загрязненным поверхностям).Необходимые инструменты

Этапы

1. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.Расстояние в отжатом положении
2. Далее, необходимо нажать на педаль рукой до самого упора и замерить расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.Измерение в выжатом состоянии
3. Из полученного первого результата 18-20 см нужно вычесть результат второго замера 6-7 см, в итоге мы получим 13-14 см. Это принято считать нормальным значением для ВАЗ 2109.
4. В случае, если это значение отличается в ту или иную сторону, можно говорить о необходимости повторной регулировки сцепления — его нужно подтянуть или наоборот ослабить.Расположение элементов
5. Одним ключом удерживаем регулирующую гайку, вторым немного ослабляем контргайку.
6. Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, она начнет двигаться вверх. И наоборот, вращая против часовой, уменьшаем ее ход, она в этот момент начнет двигаться вниз.
7. Проводим замеры, если результаты удовлетворительны, то затягиваем контргайку и на этом работу можно считать завершенной. Если нет, то выполняем повторно, то есть нужно подтянуть или ослабить тросик.

Если у вас остались вопросы, то вы можете посмотреть в предлагаемом нами видео, как с этой работой справляется опытный профессионал.

Сцепление вы регулируете

Опрос

• Самостоятельно
• Помогает знакомый
• На СТО

Загрузка …

Провалилась педаль сцепления: что делать в такой ситуации?

Всем известно, что связана жизнь автолюбителя с постоянным напряжением. Кроме динамики дорожного движения, не дающей водителю расслабиться в принципе, еще существуют и неприятные ситуации, которые связаны с неожиданным выходом автомобиля (к примеру Ниссан Террано 2014 ) из строя. Именно вдали от дома, именно в потоке, именно во время движения.

Относятся к таким неприятностям стандартные: пропало сцепление, и отказали тормоза. На форумах автомобилистов практически всех моделей и марок самым частым вопросом является такой, — провалилась педаль сцепления, что делать…

Существует, безусловно, множество причин для отказа сцепления. Стоит постараться рассмотреть некоторый перечень причин, который приводит к тому, что не возвращается педаль сцепления.

Причины провала педали сцепления в автомобиле

Стоит рассмотреть причины и способы избавления от них в стационарных условиях. То ли самостоятельный ремонт сцепления в гараже, то ли на станции технического обслуживания. Такие операции как ремонт или замена ГЦС либо РЦС – это вполне допустимые мероприятия в гаражных условиях, при наличии ремонтного комплекта для рабочего или главного цилиндра сцепления.

По каким причинам не возвращается педаль сцепления («проваливается» педаль сцепления).

— Разрыв тросика сцепления в месте, где заделан наконечник. Данную неисправность вряд ли получится устранить на месте, хотя некоторые деятели советуют с собой возить запасной тросик для замены неисправного. Но ведь проблематично постоянно с собой возить каждую деталь и запчасть;

— Лопнула либо слетела возвратная пружина. Если слетела пружина, то е можно возвратить на прежнее место. В случае если пружина лопнула, то, как и в ситуации с тросиком, либо своим ходом до гаража или СТО, либо на «буксире». Как продолжать движение без сцепления? Подробнее об этом ниже;

— Попал воздух в систему гидропривода. Может помочь в этом случае лишь прокачка сцепления, что бы удалить воздух;

— провалилась педаль сцепления, но его удается кратковременно включить, лишь очень резко нажав на педаль, всему виной главный цилиндр сцепления: износ или дефект манжеты ГЦС, дефекты зеркала. Решается проблема сменой основного цилиндра сцепления;

— поломка вилки включения сцепления. Ответ в этом случае понятен – необходимо заменить вилку включения сцепления.

Как доехать до сервиса (СТО), если пропало сцепление.

Все таки это произошло – провалилась педаль сцепления и назад не возвращается. Даже с помощью ноги все равно не получается ее возвратить. Интенсивное движение, середина дня и задачей является добраться до гаража, автосервиса, либо как минимум самой ближней автостоянки.

В случае если исчезло сцепление, то существует три варианта событий: добраться самостоятельно, вызвать эвакуатор либо попросить кого-нибудь что бы дотянули на буксире .

Возникает вопрос, как добраться до места назначения, если пропало сцепление. Это непросто, но вполне возможно. Есть несколько советов, которые проверены автолюбителями на практике.

Рычаг переключения передач ставится на первую передачу.

Поворачивается ключ зажигания и нажимается педаль газа одновременно с запуском двигателя, что бы не заглох автомобиль Ниссан Кашкай 2014 года. Начинается движение.

Во время движения не стоит пытаться переключаться на вторую передачу, так как новая коробка передач обойдется дороже вызова эвакуатора.

Таким же образом в принципе можно движение начинать и со второй передачи

Но и в этом и в ином случае стоит обратить внимание на некоторые важные нюансы:. В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске)

Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления

В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске). Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления.

Перед началом движения требуется прогрев двигателя.

Важно! Не стоит забывать о том, что придется двигаться на первой, либо максимум на второй передаче. Именно поэтому перед тем как начинать движение необходимо тщательно продумать маршрут: сколько на пути окажется перекрестков, светофоров, в какой последовательности и куда потребуется поворачивать и прочее

Стоит по возможности проложить маршрут до места назначения, так что бы двигаться все время по главной дороге (что бы не приходилось уступать дорогу).
