Продажа поршневых колец Чери Амулет
Во время ремонта двигателя, каждый автовладелец задумывается — какие поршневые кольца Чери Амулет лучше купить? Ведь тут важны и точность диаметра, и материал, и качество. Если неправильно подобрать кольца, может потребоваться капремонт двигателя. На одном поршне кольца бывают трех видов: верхнее компрессионное, второе компрессионное и маслосъемное. По материалу поршневые кольца Чери Амулет бывают чугунные с хромовым или молибденовым покрытиями, из сплавов чугуна (более пластичные), из нержавеющей стали. Простые и составные, соединенные и наборные.
По конструкции поршневые кольца Chery Amulet не сплошные, а с вырезом-замком, предотвращающим расширение при нагревании. Кольца немного перекручены для лучшего прилегания к поршню. У качественных производителей, кромка еще имеет расточку, тоже для лучшего прилегания. Нижнее маслосъемное кольцо в середине имеет пружинку-кольцо, обеспечивающую лучшую сепарацию масла.
Цена поршневых колец Чери Амулет:
| Варианты * | Цена |
|---|---|
| Кольца поршневые Чери Амулет , номинал (STD) | от 800 руб. |
| Кольца поршневые Чери Амулет , 0,25 | от 800 руб. |
| Кольца поршневые Чери Амулет , 0,50 | от 800 руб. |
| Кольца поршневые Чери Амулет , 0,75 | от 800 руб. |
| Кольца поршневые Чери Амулет , 1,0 | от 800 руб. |
| Кольца поршневые Чери Амулет , 1,25 | от 800 руб. |
| Кольца поршневые Чери Амулет , 1,5 | от 800 руб. |
Хотите купить поршневые кольца с выгодой до 40%?Звоните или пишите нам прямо сейчас!
отправьте нам заявку на:
Цена поршневых колец зависит от того, новые они или б/у, состояния б/у (сколы, степень износа и т.п.), фирмы производителя, комплектности, а также от наличия на нашем складе или срока поставки до нашего магазина.
* Варианты ремонтных колец и их размеры проверятся только по VIN-номеру автомобиля.

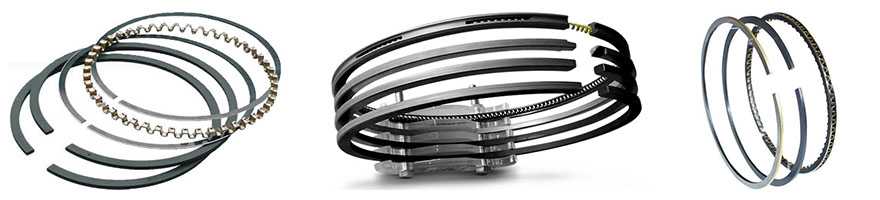

Поршневое кольцо может быть наборным — из 3 независимых колец – или из соединенных между собой двух гладких колец по краям и пружинным средним. Наборные лучше покупать при сильных нагрузках на двигатель. Существуют строгие параметры типоразмеров поршневых колец Чери Амулет , их лучше уточнить по ВИН номеру вашего автомобиля. Продаются поршневые кольца обычно в комплектации. Заодно с поршневыми кольцами можно еще заменить маслосъемные колпачки.
Изготовители поршневых колец: NPR, KOLBENSCHMIDT, MAHLE, GOETZE.
Источник
Чери амулет размер цилиндров
Ниже представлены данные по параметрам двигателя для 3 модификаций авто разных годов выпуска.
К наружным габаритам двигателя относятся следующие параметры:
- Длина (L): полная длина механизма по краям самых выступающих частей;
- Ширина (B): боковая ширина агрегата;
- Высота (H): высота механизма по краям самых выступающих частей.
Важно: кроме стандартных параметров (L, B, H) двигатели некоторых моделей имеют дополнительные, при наличии таких параметров они будут дополнительно указаны в таблице ниже. К внутренним размерам мотора автомобиля относятся такие параметры, как размеры коленвала, диаметр цилиндра, ход поршня
К внутренним размерам мотора автомобиля относятся такие параметры, как размеры коленвала, диаметр цилиндра, ход поршня.
Диаметр цилиндра двигателя авто — это диаметр рабочей втулки (или гильзы) рабочей камеры объёмного вытеснения агрегата.
Важно: ход поршня двигателя авто — это расстояние между верхней и нижней мертвыми точками поршня, которое определяется радиусом кривошипа коленчатого вала. Иные наименования малолитражного автомобиля Chery Amulet: Chery Cowin 2, Chery A168, Chery A15, Chery Flagcloud, Chery Qiyun, Chery Viana, Vortex Corda
Иные наименования малолитражного автомобиля Chery Amulet: Chery Cowin 2, Chery A168, Chery A15, Chery Flagcloud, Chery Qiyun, Chery Viana, Vortex Corda.
Модель оснащена бензиновым двигателем SQR477F I4 объёмом 1.5 литра в совокупности с механической пятиступенчатой КПП.
Важно: Годы выпуска: 2010 — 2013
Количество цилиндров min
Количество цилиндров min
Минимальное значение параметра Количество цилиндров для всех модификаций Chery model.
Количество цилиндров max
Количество цилиндров max
Максимальное значение параметра Количество цилиндров для всех модификаций Chery model.
Модификаций
Общее количество всех модификаций Chery Amulet представленных в нашей базе
Данные представлены для авто различных модификаций и годов выпуска
Значение
Значение двигателей
Данные представлены для авто различных модификаций и годов выпуска
1.6 AT (2003 — 2009) Объем двигателя 1596 (см 3 ) Мощность 88 (л.с.) При оборотах 5500 Крутящий момент 149/4500 (н м) Количество цилиндров 4 Количество клапанов на цилиндр 2 Степень сжатия 9.8 1.6 MT (2003 — 2009) Объем двигателя 1596 (см 3 ) Мощность 88 (л.с.) При оборотах 5500 Крутящий момент 149/4500 (н м) Количество цилиндров 4 Количество клапанов на цилиндр 2 Степень сжатия 9.8 1.6 MT (2003 — 2009) Марка двигателя SQR 480 Объем двигателя 1596 (см 3 ) Мощность 94 (л.с.) При оборотах 5500 Крутящий момент 132/4000 (н м) Количество цилиндров 4 Количество клапанов на цилиндр 2 Степень сжатия 9.8
Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.
Источник
Устройство двигателя Chery Amulet 1.6 л.
Двигатель Амулет A15, это рядный четырехцилиндровый четырехтактный бензиновый силовой агрегат оснащенный системой впрыска топлива и с распределительным валом, размещенным в головке блока цилиндров. Блок цилиндров отлит из специального высокопрочного чугуна. Привод ГРМ ременный, о чем мы поговорим более подробно ниже. К сожалению надежностью данный силовой агрегат не отличается, китайские моторы оказались не очень приспособлены к российский морозам. Зимние попытки завести двигатель довольно часто заканчиваются выдавленными сальниками.
Головка блока цилиндров двигателя Чери Амулет 1.6 л.
Головка блока цилиндров Chery Amulet 8-клапанная отлита из алюминиевого сплава, установлена сверху на блок цилиндров. В нижней части головки выполнены каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. Внутри головки установлен распределительный вал. Он вращается в опорах, выполненных внутри головки блока. То есть для замены распредвала потребуется минимум усилий.
Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел. Самое интересное, что ГБЦ имеет гидрокомпенсаторы. Так что зазоры клапанов регулировать не нужно.
Система смазки двигателя Чери Амулет 1.6 л.
Смазка мотора комбинированная разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Необходимый инструмент + расходные материалы
Обязательные инструменты, которые понадобятся в ходе работы:
- набор гаечных ключей и головок;
- комплект отвёрток;
- динамометрический ключ для правильной затяжки болтов;
- плоский щуп для замера осевого люфта, а еще лучше — специальный индикатор со шкалой;
- чистая тряпка.
- новые полукольца;
- прокладка поддона;
- герметик.
Замену опорных полуколец обычно сопровождают с обновлением моторного масла, установкой новой прокладки поддона картера и другими сопутствующими операциями.
В продаже встречается три размера упорных шайб. Стандартный на 2.31, первый ремонтный и второй ремонтный (2,437 и 2,56 соответственно). Поэтому надо сначала уточнить, какие размеры подходят для двигателя вашего автомобиля. Обычно, детали стандартного или номинального размера ставят на новые или мало изношенные моторы. А ремонтные, с увеличенной толщиной — для компенсации изношенных частей опоры и вала, то есть, на старые и порядком изношенные ДВС.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Megane
E7J

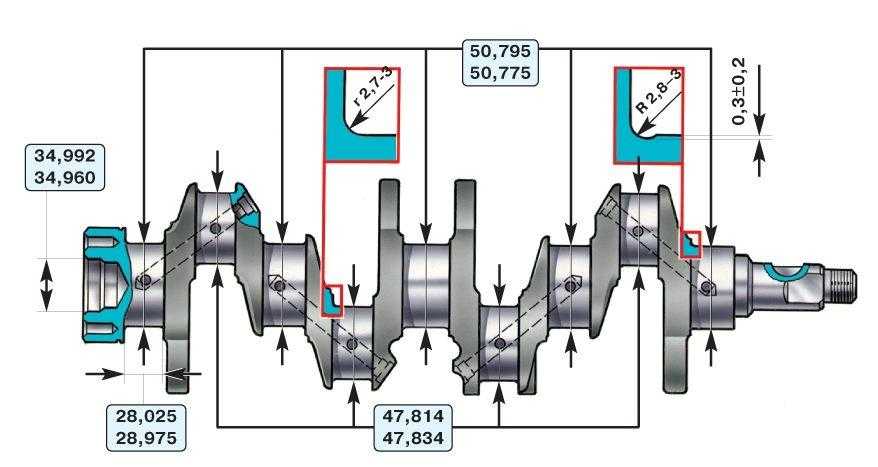

| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 54,805 | 43,980 |
| 1 ремонт | 54,555 | 43,730 |
| 2 ремонт | 54,305 | 43,480 |
| 3 ремонт | 54,055 | 43,230 |
| 4 ремонт | 53,805 |
K9K
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 48,011 | 43,980 |
| 1 ремонт | 47,761 | 43,730 |
| 2 ремонт | 47,511 | 43,480 |
| 3 ремонт | 47,261 | 43,230 |
K4M, K7M, K4J
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 48,011 | 43,980 |
| 1 ремонт | 47,761 | 43,730 |
| 2 ремонт | 47,511 | 43,480 |
| 3 ремонт | 47,261 | 43,230 |
F8Q
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 54,795 | 48,020 |
| 1 ремонт | 54,545 | 47,770 |
| 2 ремонт | 54,295 | 47,520 |
| 3 ремонт | 54,045 | 47,270 |
F9Q
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 54,795 | 48,020 |
| 1 ремонт | 54,545 | 47,770 |
| 2 ремонт | 54,295 | 47,520 |
| 3 ремонт | 47,270 |
F3R
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 54,795 | 48,020 |
| 1 ремонт | 54,545 | 47,770 |
| 2 ремонт | 54,295 | 47,520 |
| 3 ремонт | 54,045 | 47,270 |
F3P, F7R
| Размеры коренных шеек | Размеры шатунных шеек | |
| Стандарт | 54,795 | 48,02 |
| 1 ремонт | 54,545 | 47,77 |
| 2 ремонт | 54,295 | 47,52 |
| 3 ремонт | 54,045 | 47,27 |
Причины износа, выпадение полуколец
Бывает, что при разборе двигателя в картерном поддоне обнаруживаются упорные шайбы. На коленвале же, в том месте, где эти детали должны находиться — заметна выработка. Выпадать детали могут из-за следующего:
- недавно провели капитальный, текущий ремонт двигателя, без соблюдения последовательности установки элементов;
- после сборки перепутаны крышки коренных опор;
- сильно износилось заднее полукольцо, так как неправильно установили местами металлокерамические и сталеалюминиевие типы детали — также это происходит при низком качестве упорных полумесяцев, материал которых не соответствует технической документации.
Вообще, основной износ полуколец происходит при выжиме муфты. Особенно на холодный двигатель зимой и долгом простое под светофором с выжатым сцеплением. Таким образом, причина износа может быть связана с недостаточной квалификацией водителя автомобиля.
Дело в том, что выжим сцепления передаёт всю нагрузку от вилки именно на соответствующее полукольцо коленвала. Встречаются даже водители с большим стажем, которые постоянно держат ногу на сцеплении. Но для этого имеется специальная площадка, где левая нога должна отдыхать.
Привод ГРМ двигателя Чери Амулет 1.6 л.
Схема привода ГРМ Amulet чуть выше. Натяжение и ослабление ремня газораспределительного механизма производится натяжным роликом. Сам ролик стоит на специальной планке. На концах планки ослабляются болты на «13» (на фото указаны красными стрелками) и можно двигать всю конструкцию в ту или иную сторону ослабляя/натягивая ремень. Кроме того, стоит учитывать, что с помощью данного ремня осуществляется вращения шкива помпы (водяного насоса). Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма двигателя Чери Амулет необходимо заменять через каждые 40 000 км пробега или каждые 4 года эксплуатации (в зависимости от того, что наступит раньше).
Характеристики двигателя Chery Amulet 1.6 л.
- Рабочий объем – 1596 см3
- Количество цилиндров – 4
- Количество клапанов – 8
- Диаметр цилиндра – 79,96 мм
- Ход поршня – 79.52 мм
- Привод ГРМ – ремень
- Мощность л.с. (кВт) – 94 (65) при 5500 об. в мин.
- Крутящий момент – 132 Нм при 3800 об. в мин.
- Максимальная скорость – 172 км/ч
- Разгон до первой сотни – 11.5 секунд
- Тип топлива – бензин АИ-92
- Расход топлива по городу – 9.2 литров
- Расход топлива в смешанном цикле – 8.5 литра
- Расход топлива по трассе – 7.3 литра
Не секрет, что Чери Амулет является копией испанского автомобиля Seat Toledo. Что касается двигателя, то его позаимствовали у Ford Escort. Так что если возникнет необходимость поиска запчастей, то может получится, что запчасти от мотора Форд будет достать гораздо проще, чем на Chery Amulet.
Источник
Процесс замены
Чтобы правильно осуществить замену, надо действовать строго по инструкции, выполняя шаги последовательно:
поставить машину на яму или эстакаду, застопорить колёса;
- скинуть защиту двигателя;
- слить моторное масло;
- открутить болты и снять картерный поддон вместе с прокладкой — держится на 16 крепежах;
- вытащить среднюю крышку коренного подшипника — крепится болтами;
- установить новые шайбы, смазанные небольшим количеством моторного масла, канавками в сторону упорных поверхностей коленвала, выталкивая ими старые полукольца;
- поставить крышку обратно, затянуть динамометрическим ключом моментом, соответствующим данному узлу (приводится в технической литературе к каждому двигателю);
- проверить осевой зазор вала плоским щупом — не должен превышать 0,06-0,26 мм.

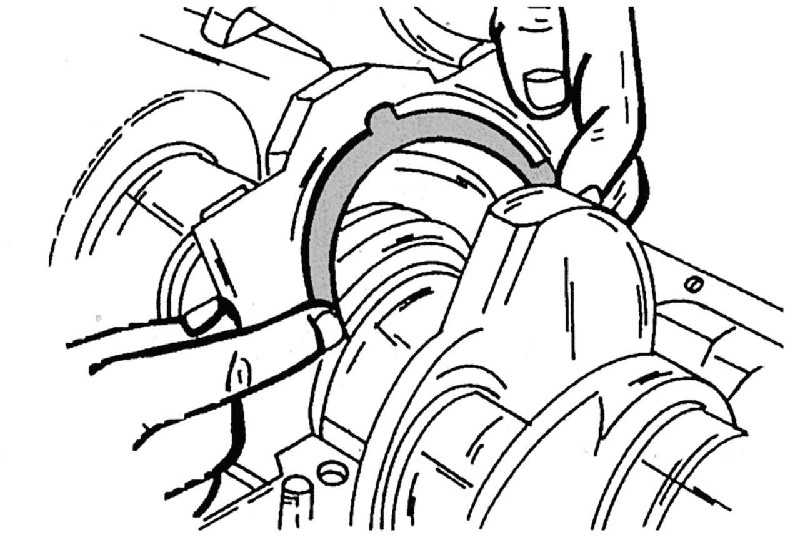

Чтобы облегчить монтаж, надо перемещать отвёрткой коленвал и одновременно упирать новые полукольца своими концами в старые детали. Так удастся быстрее выдавить их, а запчасти ремкомплекта сядут на свои места.
При установке полуколец, их прорези или выемки должны смотреть внутрь, на коленвал.
Замена сальников
Если по причине осевого смещения были выдавлены коленвальные сальники, придётся оба заменить новыми. Один устанавливается со стороны шкива, второй — маховика
Крайне важно заменять первый уплотнитель, который со стороны ГРМ. Потому что, масло будет вытекать, попадать на ремень
А это серьёзный риск проскакивания на один, несколько зубьев или ещё хуже — обрыва. Что произойдёт, известно: надо будет уже менять клапана, так как загнутся или поломаются стержни от встречи с поршнями.
Передний сальник удастся заменить со стороны газораспределительного механизма. Нужно будет снять защитный кожух, ремень, зубчатый шкив коленвала. Потом удалить манжету, установить новую. А вот задний сальник меняется сложнее. Надо демонтировать КПП и сцепление. После удаления манжеты — тщательно очистить посадочное место, и только потом вмонтировать новое изделие.
Убедиться в правильности сборки и монтажа полуколец на завершающем этапе обязательно. Для этого коленвал прокручивается от руки — вращение должно продолжиться на автомате (0,5 оборота), быть плавным, без каких-либо заеданий.
Источник
Какие полукольца лучше, виды
Штатно устанавливаются обычно детали разных материалов — со стороны ГРМ сталеалюминиевое или бронзовое кольцо, а со стороны маховика — металлокерамическое (жёлтого цвета), бронзовое, медное. В продаже, как правило, чаще встречается металлокерамический вариант. Если изделие оригинального производства, то одна упорная шайба покрывается антифрикционным слоем.
Специалисты рекомендуют устанавливать бронзовые изделия. Но выбор зависит исключительно от предпочтений самого владельца
Главное — обратить внимание на прорези, которые должны быть на деталях. Они предназначены для свободной подачи масла к коленвалу
А вот еще информация по материалу изготовления:
- бронзовые цельные — в защитном покрытии не нуждаются;
- сталеалюминиевые, покрытые сплавом алюминия;
- металлокерамические с бронзографитовым напылением.
Выбор изделия должен подразумевать также обязательный нюанс — износу во время работы двигателя подвергается не только упорный элемент, но и поверхность коленвала
Поэтому крайне важно правильно суметь подобрать размер стопора, тип и заводской номер. Обязательно, чтобы детали целиком отвечали штатным требованиям и покрывались специальным защитным слоем
Как правило, точный размер определяется ещё до непосредственного процесса замены. Однако это умеет делать только специалист, сумевший по косвенным признакам составить картину, царящую внутри блока. Другими словами, насколько изношены посадочные гнёзда, и какого размера шайбы нужно ставить. Поэтому в обычных условиях, когда установка производится своими руками, приходится определять это в ходе работы. Если после монтажа полуколец замер плоским щупом показал значение люфта выше стандартного — 0,06-0,26 мм или 0,35 мм, стопорные элементы надо менять на один размер выше.
В каких случаях нужна замена
Полукольца — материал расходный. При истирании их нужно заменять. Иначе постепенно увеличивающийся горизонтальный люфт шатунной опоры ещё больше ускорит поломку. Детали окончательно износятся и перестанут выполнять свои функции. А это уже грозит поломками в поршневой группе. Бывает и так, что от сильного люфта коленчатой детали ломается блок цилиндров. Поэтому замена полуколец коленвала должна проводиться вовремя, как только появляется симптом.
Вторая опасность износа — без стопорных шайб вал начнёт шлифовать крышку опоры, которая отлита вместе с БЦ. Заметное повреждение блока, крышки — это дополнительный, но обязательный ремонт
Поэтому так важно своевременно устранять поломку, а вернее износ стопорных деталей. Например, при стачивании соседних зон БЦ установка полуколец коленвала закончится быстрым их истиранием
Хорошо, что не очень заметные повреждения шеек устраняются расточкой, а посадочного места — зачисткой шабером. Большой осевой зазор удастся компенсировать уже ремонтными шайбами, толщина которых больше стандартных на 0,127 мм.
Назначение, где располагаются
Полукольца или полумесяцы, шайбы — называют их по-разному, имеют особое предназначение. Они удерживают коленвал от осевого смещения или продольного люфта. По сути, это подшипники специального типа, устанавливающие необходимый зазор.
В классическом 4-цилиндровом двигателе коленчатый вал имеет минимум 5 опорных точек или коренных шеек. Площадь их контакта достаточно велика. Это увеличивает силу трения, которая становится ещё больше при касании щёчек с опорами. Чтобы минимизировать конструктивный дисбаланс, шейки делаются шире опор. Но такое решение вызывает продольный люфт, что априори недопустимо, так как детали КШМ начинают от этого выходить из строя раньше срока.
Металлические стопоры в виде полумесяца — как раз и есть то самое эффективное решение, позволяющее оставить классическую конструкцию, при этом, исключая осевое смещение. Подшипник этот отличается от стандартного вкладыша наличием боковых упоров или буртиков. Поверхности зон, которыми коленвал соприкасается с ними — также видоизменены. В частности, сделаны под кольцо.
Для снижения продольного люфта подходят также шайбы — неразъёмные кольца, устанавливаемые строго в специально предназначенное для них место. Однако такие стопорные элементы редко используются, так как стопорные подшипники плотнее примыкают к поверхностям, равномернее истираются, более просты для монтажа и съёма. Да и самое главное — шайба устанавливается только на задней коренной шейке, а полумесяцы можно ставить на любую шейку.
Конструктивно стопорный элемент очень прост. Основа из сплошного бронзового или стального материала, на который, в некоторых случаях, наносится антифрикционный защитный слой. Обязательно предусмотрены канавки или выемки для свободного пропуска смазки, а также особые штифты, усиливающие фиксацию.

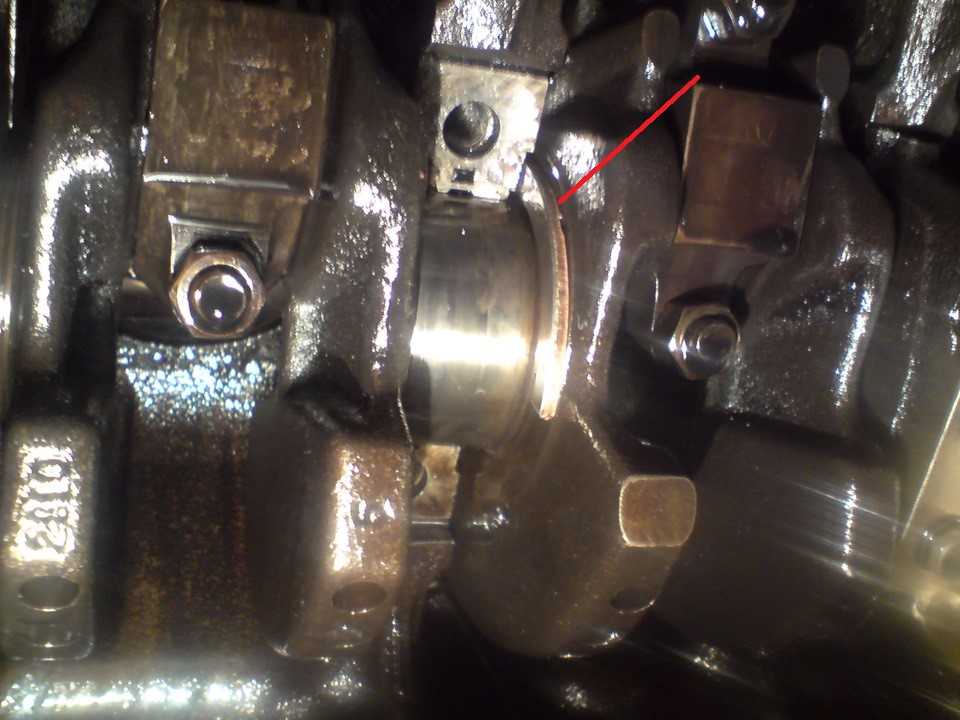

Упорные полукольца располагают между опорой блока и щётками коленвала. Здесь они в максимальной степени удерживают его от осевого перемещения, люфта. Устанавливают на различных шейках. Например, у ВАЗ-2106 — на 5-м коренном подшипнике, который со стороны маховика первый. А вообще, по такой схеме:
- передний — на третьей или одной из центральных шеек;
- задний — на задней шейке.
Используются при этом либо 2, либо 4 полукольца. Если применяют два, то они ставятся в выемках нижней крышки бугеля. А если четыре — верхней опоры и съёмного бугеля (как на моторах тракторов). Бывают также силовые агрегаты с одним стопорным полумесяцем коленвала или просто шайбой.
