Симптомы поломки

Для проверки работоспособности генератора в схему его подключения включена контрольная лампа. При исправном приборе контролька загорается до запуска мотора, указывая на то, что цепь в рабочем состоянии, а после пуска силового агрегата лампочка должна гаснуть.

Именно по контрольной лампе, а также ряду косвенных признаков можно выявить неисправность генератора:

• Сигнал не загорается при включении зажигания, при этом остальные измерительные приборы работают. Такая проблема может указывать на неисправность самой лампочки или обрыв в цепи ее запитки;
• Она не горит и остальные приборы не срабатывают. Это может сигнализировать о перегорании предохранителя, обрыве цепи питания приборной панели, неисправности замка или реле зажигания;
• Лампочка светится при работающем моторе. Это может возникнуть из-за пробоя диодов выпрямителя, неисправности регулятора, замыкания или обрыва статорных обмоток, слабого натяжения привода;
• Лампа срабатывает нормально, но генератор «Ока» не дает зарядку (АКБ часто разряжается). Эта проблема может возникнуть в результате нарушения контактов проводки, подходящей к прибору, неисправности регулятора, неисправности выпрямителя, обрыва проводов коллектора, износа щеток или контактных колец;
• Лампа работает нормально, но АКБ перезаряжается (часто закипает). Здесь причину следует искать в регуляторе напряжения.

Контрольная лампа позволяет выявить, в основном, электротехнические неисправности. Что касается механических поломок, то они проявляются в виде появления сторонних шумов при работе мотора – гула, визга, свиста. Зачастую такие симптомы дает послабление натяжки привода. Но если регулировка ремня шумы не устранила, то следует проверять состояние подшипников.

Замена ремней переднего и заднего хода

Замена ремня мотоблока ОКА проводится без использования технических приспособлений посредством отпуска зажимного механизма, поэтому провести данное действие можно собственноручно, без привлечения технических специалистов. Главное – внимательность и аккуратность при работе. Важным нюансом является использование идентичных по параметрам деталей приводного механизма.

Схема установки ремней следующая:

1. Для начала необходимо снять ремень заднего хода. Отпускаем болт ведущего шкива и стягиваем запасную часть по направлению от рычага.
2. Откручиваем два болта от кронштейна, убираем ограничительные штыри и извлекаем ремень переднего хода.
3. Ставим новые ремни на месте старых в соответствии с направлением шкива переднего и шкива заднего хода, после чего закручиваем болт ведущего шкива и кронштейна.
4. Для оценки правильности размещения ремней на мотоблоке необходимо отпустить рычаг сцепления. В случае, если они в таком положении провисают, значит, все вышеперечисленные действия были выполнены успешно. В противном случае необходимо регулировать положение ременного привода до того момента, пока он не будет находиться в правильном положении.

СРОКИ

На комплектование заказа требуется время. Срок указан рядом с ценой. Время на доставку зависит только от вашего местонахождения. Сроки доставки у Почты России и СДЭК в данный момент практически одинаковые.

Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.

Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).

ВАЗ 11113

Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).

Снимаем ремень привода генератора (см. » Замена ремня привода генератора «).
Снимаем переднюю крышку газораспределительного механизама (см. » Регулировка натяжения ремня привода газораспределительного механизма (ГРМ )»).
Поворачиваем передние колеса до предела вправо.
Через отверстие переднего правого брызговика головкой «на 19» (с удлинителем) проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки на зубчатом шкиве распределительного вала с установочным выступом на задней крышке.
Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска (метка) на маховике расположена напротив центральной прорези шкалы держателя заднего сальника коленчатого вала (шланг подвода охлаждающей жидкости к радиатору для наглядности снят).
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора.
Ключом «на 17» ослабляем гайку натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ со шкивов распределительного и коленчатого валов, насоса охлаждающей жидкости

ВНИМАНИЕ! На двигателе ВАЗ-1111 со снятым ремнем проворачивание коленчатого или распределительного валов недопустимо — это приведет к повреждению двигателя.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Проверяем совпадение установочных меток валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (для наглядности операция показана на разобранном двигателе).
Надеваем ремень на шкив коленчатого вала

Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Повернув специальным ключом со штифтами ролик против часовой стрелки, слегка натягиваем ремень. Затягиваем гайку крепления натяжного ролика.
Вворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов. Если метки не совпадают, повторяем операцию по установке ремня. При правильном положении меток регулируем натяжение ремня (см. Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «).

Дальнейшую сборку проводим в последовательности, обратной разборке.

В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене

Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора Ока производиться на несколько минут.

В каждом автомобиля есть стандартный набор инструментов, которого должно хватить для того, чтобы заменить ремень привода генератора. Если Вы не возите такой набор, то позаботьтесь хотя бы о том, чтобы в автомобиле были ключи на 17 и 19. Не лишней будет и монтажная лопатка, хотя и не обязательна. Итак, приступим к пошаговой замене.

Замена ремня генератора на ВАЗ 1111 (Ока) своими руками

1. Гайку крепления генератора к кронштейну нужно ослабить для того, чтобы можно немного изменить местоположения генератора.2. Те же самые махинации выполните с гайкой, которая крепит натяжную планку и генератор.3. Возьмите монтажную лопатку, если она у Вас есть (если нет, можно попробовать рукой) и подведите генератор к блоку цилиндров, тем самым Вы уберёте натяжение ремня, что позволит без проблем его снять.

4. Теперь ремень можно снимать.5. Установите новый ремень.6. Отрегулируйте натяжение генератора с помощью двух ранее откручиваемых гаек, регулируя его положение.7. Когда ремень будет достаточно натянут, можно затягивать гайки до упора.

После установки заведите двигатель и дайте ремню немного «притереться». Если со временем Вы увидели, что ремень начинает перетираться, или у шкива появляется люфт, значит Вы слишком натянули ремень. Подкрутите шкив и ослабьте ремень, чтобы в дальнейшем у Вас не возникло проблем посерьёзнее. Напомним, что в предыдущей статье мы рассказывали как заменить воздушный фильтр ваз 1111 своими руками.

Типы приборов, устанавливаемых на ВАЗ-1111

Немного о том, какой генератор на «Оке» используется. Малолитражка комплектовалась несколькими видами этого узла. Наиболее распространенным и часто встречающимся является генератор типа 37.3701, который также устанавливался на модели ВАЗ классического семейства (21010-2107), а также ВАЗ-2108. На некоторых вариантах «Ока» устанавливался прибор модели 371.3701. Оба эти варианта идентичны по рабочим характеристикам и отличаются лишь незначительными конструктивными особенностями.

Третий вариант генератора, устанавливаемого на «Ока» — тип 26.3771. По рабочим характеристикам он одинаков с 37.3701, но обладает несколько иной конструкцией, а габаритные размеры — меньше. Распознать визуально, какой генератор стоит на «Ока» – не сложно. В модели 26.3771 реализована внутренняя вентиляция (снаружи нет никаких крыльчаток), в то время как у 37.3701 – внешняя, поэтому у последнего шкив объединен с крыльчаткой.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Гнёт ли клапана

Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.

Такая проблема может возникнуть в двух случаях:

• Срезание зубьев на приводном ремне механизма ГРМ.
• Неправильно совмещены установочные метки на ремонтируемом двигателе.

Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.

Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).

Генератор от 2110 на 80А

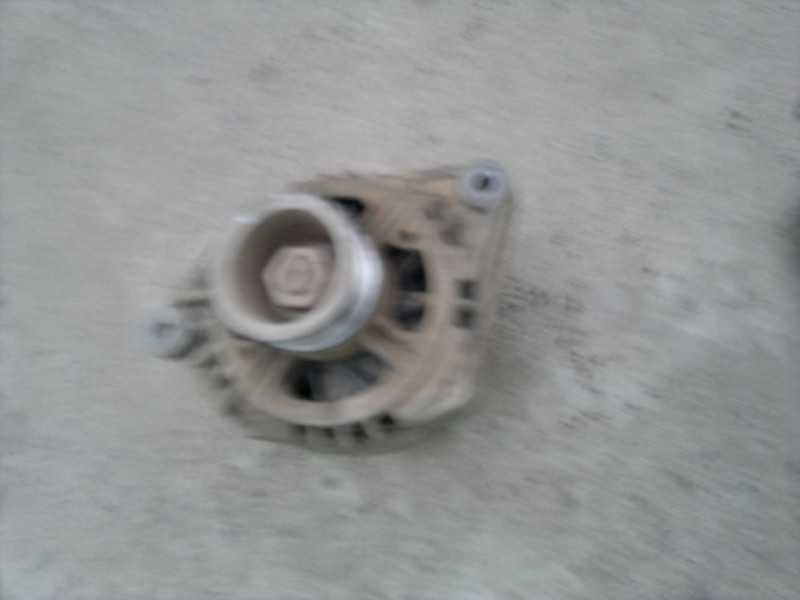

По причине неудачи со старым геном, решился купить «новый». Но уже мощнее. Пригодится. Обыскал всё Авито. Обзвонил номеров 20. Везде то 55а, то 44а. Единственное объявление с семерошным инжекторным на 73А за 800руб. нашёл, а там — «не доступен». Тогда вбил в поисковике, какие генки воткнуть можно. Нашёл. Вроде, показалось, не так много гемора. Всего лишь сделать переходник…

Вчера делал до вечера. Так как не варил не разу в жизни, позвал знакомого сварщика. Заварить успел только 2 шайбы. Отключили свет. Включили только через 20 минут, когда он уехал. Думал, что варить начну летом, но понял, что пора…

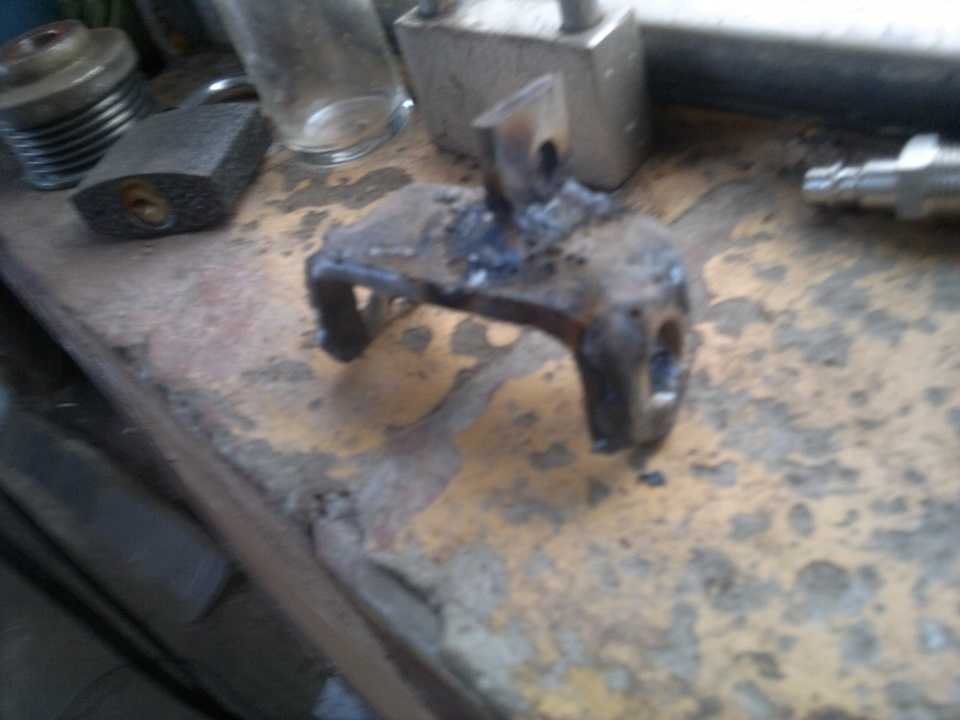

Там, где смотрел, как делать кронштейн, там просто сварили скобу на скобу со смещением. Я же со смещением их сварил впритык, чтобы генератор был чуть ниже и поближе к двигателю. Чтобы подходил родной ремень=)

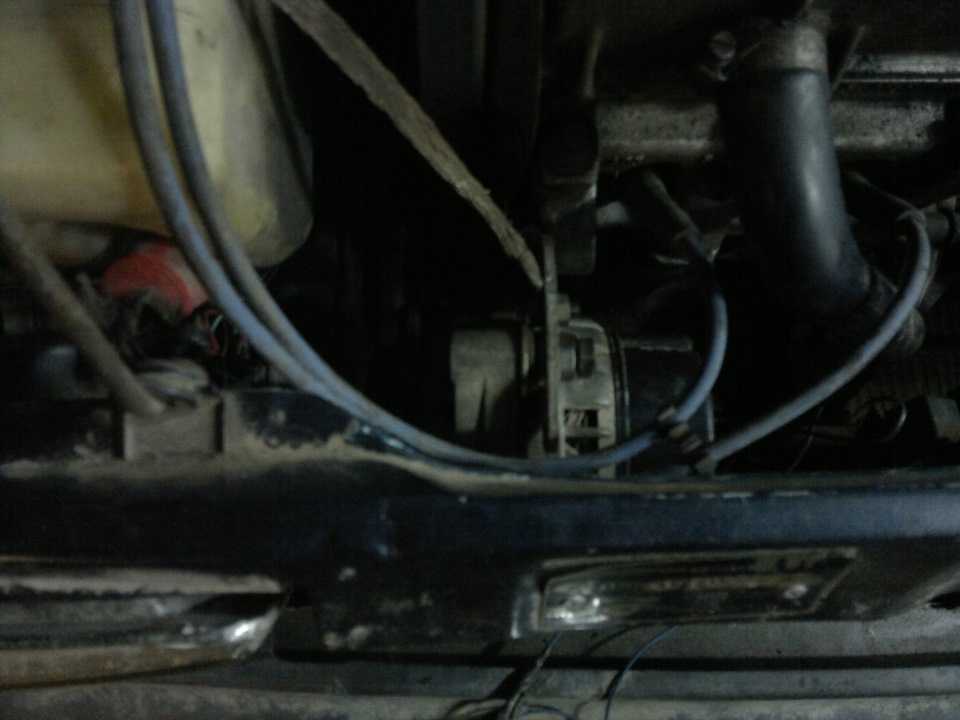

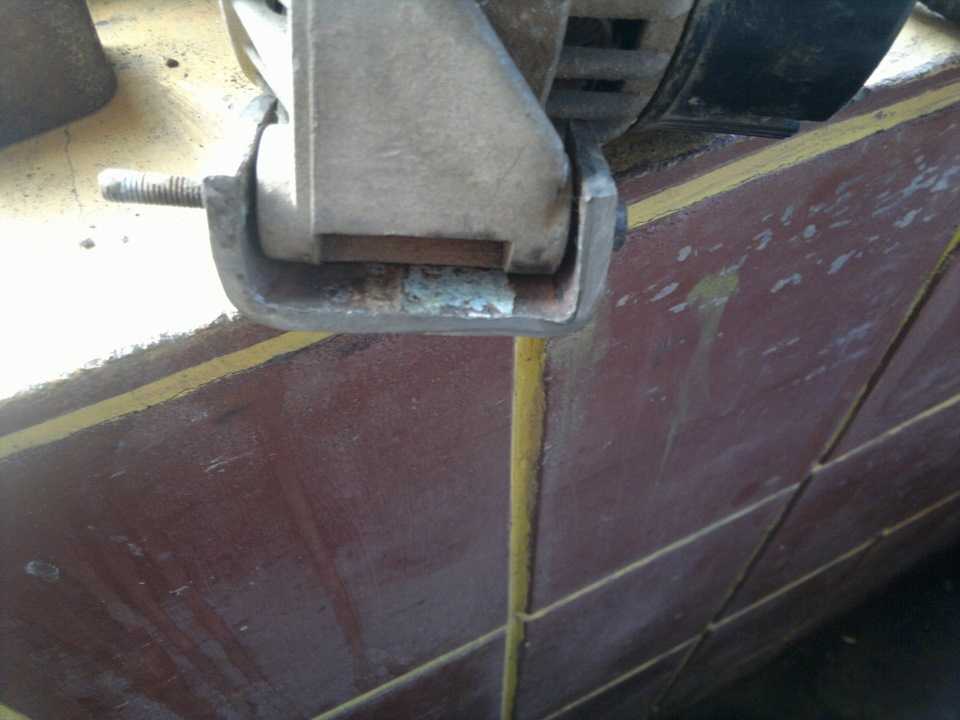

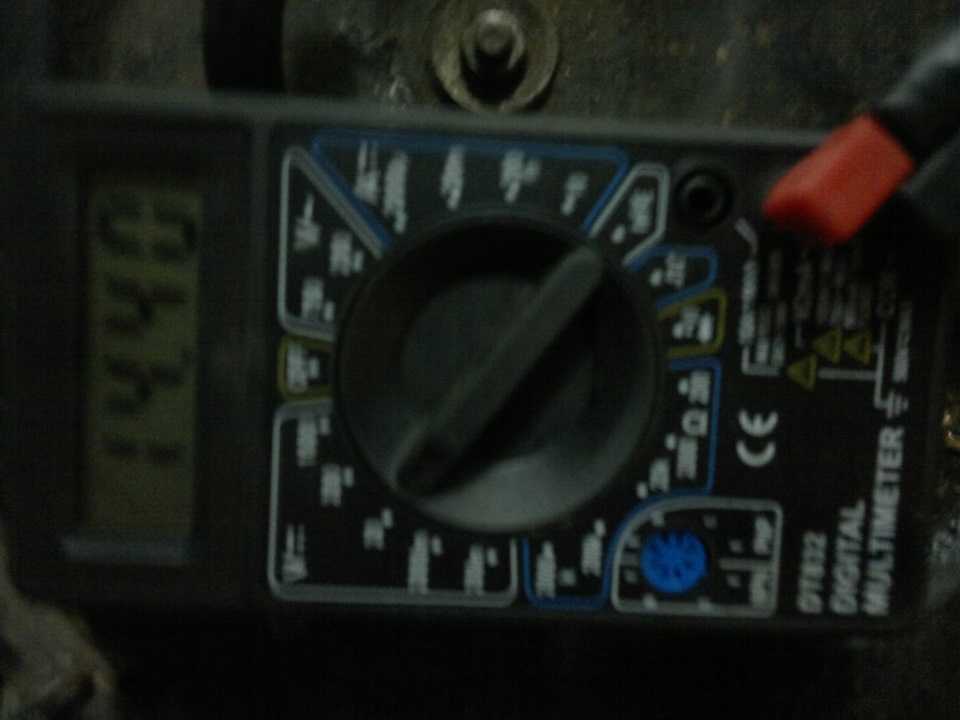

В общем после долгих мучений:

Кстати, идёт провод от массы на гену (на фото видно). Без него не заводится. Что за дела? Подскажите, что за причина.

Источник

Как поменять ГРМ – пошаговая инструкция с фото и видео

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Разборка

Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).

Общая технология работки генератора такова:

• Снимаем шкив (используя приспособление или тиски);
• Отсоединяем провод конденсатора и демонтируем сам конденсатор;

• Выкручиваем крепление регулятора и снимаем его;
• Раскручиваем стяжные болты;
• Съемником стягиваем переднюю крышку;

• Извлекаем ротор;
• Откручиваем крепежи выводов статора к выпрямителю;
• Снимаем статор;
• Отворачиваем гайки крепления выпрямителя к задней крышке;
• Извлекаем выпрямитель;

Закончив с разборкой выполняем очистку всех деталей и дефектовку. Некоторые виды неисправностей можно определить визуально, но при таких поломках как обрывы и замыкания обмоток нужна проверка генератора «Ока» и использованием измерительных приборов. К примеру, чтобы проверить регулятор, нужно зарядное устройство с регулируемым напряжением.

Проверка этого компонента выполняется так:

• К выводу и массе регулятора подключаем ЗУ, а к щеткам 12-вольтовую лампочку (контрольку);
• Подаем напряжение в 12 вольт, при этом лампа должна загореться;
• Повышаем напряжение до 15 В (в исправном регуляторе контролька должна погаснуть);

Если лампа не загорается при 12 В или не гаснет при 15 В – регулятор неисправен и требует замены. Что касается статорных обмоток, то их проверку лучше доверить опытному автоэлектрику.

Сборка узла осуществляется в обратной последовательности

При этом особое внимание следует обратить на правильное подключение генератора, точнее всех его выводов и проводов

Если автоэлектрик установил, что ремонту прибор не подлежит, его придется заменить на новый. А от чего подходит генератор на «Ока» — указано выше.

Что это?

Под автогенератором на Оку понимают устройство, преобразующее энергию механического вида в электроэнергию. При создании машин ВАЗ 1111, 11113 Ока производитель сделал упор на дешевизну и доступность. Поэтому автомобиль комплектуется деталями не лучшего качества. Неудивительно, что многие элементы выходят со временем из строя. Поскольку на генератор приходится большая нагрузка, то он обычно ломается первым.

Признаки того, что пора заняться поиском нового генерирующего ток устройства:

• Авто глохнет посреди дороги из-за разрядки аккумулятора.
• Дворники перестают работать.
• Мигает лампочка заряда аккумулятора.
• Батарея самопроизвольно перезаряжается.
• Свет фар тускнеет, особенно при повышении оборотов.

Ломается генератор по разным причинам. Все они делятся на механические и электрические. Неисправности механического типа – это:

1. Износ контактных колец, щеток.
2. Повреждение крышек.
3. Разрушение поверхности шкива.

Неполадки электрического типа – это:

• Неисправности в работе регулятора.
• Замыкания разного вида.
• Пробой диодов выпрямителя.
• Обрыв обмотки статора.

В этом случае стоит приобрести автогенератор и желательно новый.

КШМ

Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.

В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Замена ремня привода генератора ВАЗ «ОКА» 1111 1988-2008

1. Руководства по ремонту
2. ВАЗ «ОКА» 1111 1988-2008
3. Замена ремня привода генератора

Если при осмотре ремня обнаружены надрывы, разлохмачивание, расслоение резины, замените ремень. Он может порваться в самый неподходящий момент. При обнаружении на ремне следов смазки замените его. Перед установкой нового ремня обязательно протрите смоченной бензином тряпкой все шкивы, приводимые ремнем.

Вам потребуются: ключи «на 17» и «на 19», монтажная лопатка.

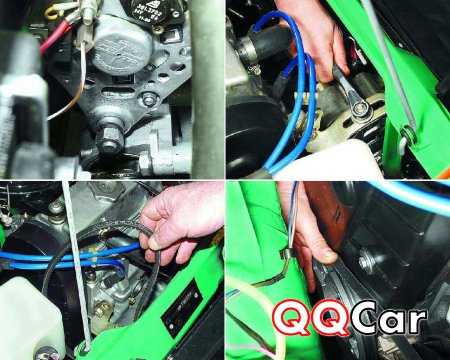

1. Ослабьте затяжку гайки крепления генератора к кронштейну и гайку крепления генератора к натяжной планке (см. «Проверка и регулировка натяжения ремня привода генератора»).

2. С помощью монтажной лопатки подведите генератор к блоку цилиндров.

3. Снимите старый ремень со шкивов генератора и привода генератора на коленчатом валу.

4. Наденьте новый ремень на шкив привода генератора, а затем…

5. …на шкив генератора.

ПОЛЕЗНЫЕ СОВЕТЫ Если новый ремень туго надевается на шкив генератора, а генератор при этом до упора сдвинут к двигателю, медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

6. Отрегулируйте натяжение ремня (см. «Проверка и регулировка натяжения ремня привода генератора»).

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

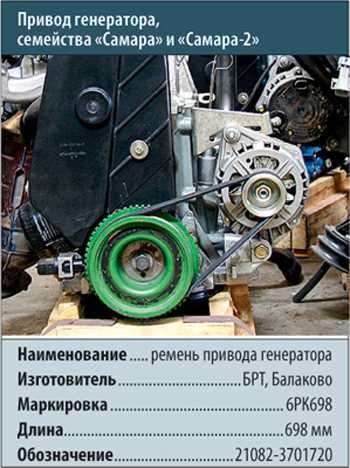

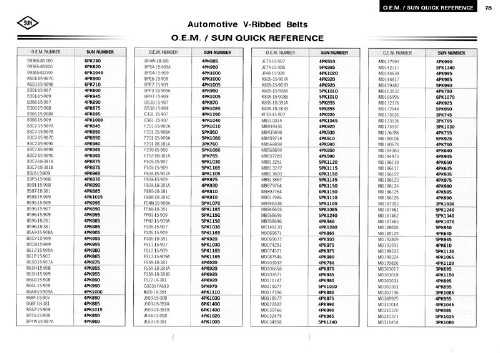

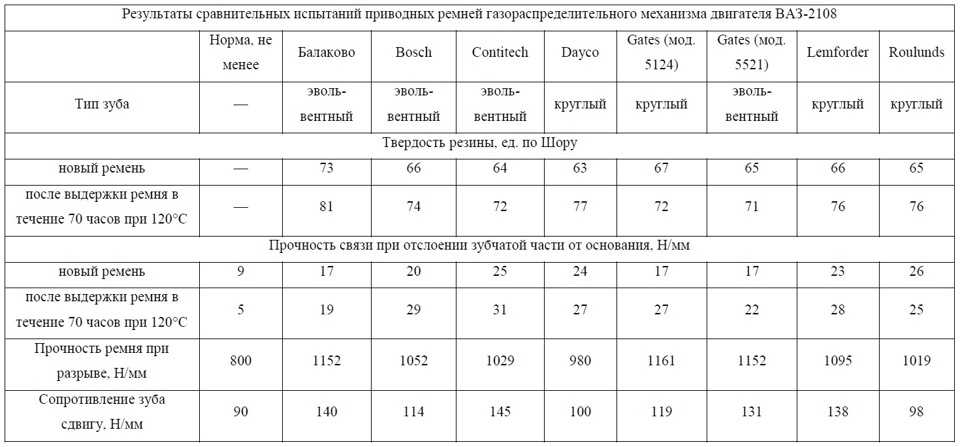

Приводные ремни используемые на автомобилях ЛАДА

Рассмотрим основные размеры ремней используемые на различных автомобилях ВАЗ.

Клиновой ремень (профиль А) Используется на автомобилях «Классика», Самара, Нива 710 мм — ВАЗ 2108-21099 с карбюраторным мотором привод генератора. Из наиболее распространенных 715 БРТ кат.номер 2108-3701720-01РУ,

820 мм — ВАЗ 111, 1113 (ОКА) — привод генератора Наиболее распространены БРТ 1111-3701720-01РУ (зубчатый), БРТ 1111-3701720РУ (простой).

840 мм — используется на LADA 4×4 в вариантном исполнении для привода насоса ГУР (автомобили свежих годов выпуска)

940 мм — приводе генератора ВАЗовской «Классики» 2101-2107 их модификаций, ВАЗ 2121 НИВА, привод генератора и привод гидронасоса рулевого управления ВАЗ 21213 (стоит 2 ремня) в вариантном исполнении установлен поликлиновой ремень, его рассмотрим ниже. АвтоВАЗ 21010-1308020-82 (зубчатый), БРТ 2101-1308020РУ (может быть как простым, так и зубчатым).

Ремни поликлиновые (ручейковые), используются для привода генератора и вспомогательных механизмов.

6PK698 — привод генератора ВАЗ 21093 с инжекторным мотором, 2113-2115 с 8 клапанным инжекторным мотором. Натяжение ремня производится генератором, без дополнительных роликов и механизмов. БРТ 21082-3701720РУ

6PK742 — привод генератора ВАЗ 2110-2112 без гидроусилителя руля, встречается на ЛАДА Приора первых выпусков. БРТ 2110-3701720РУ

6PK823 Лада Гранта — привод генератора. Мотор 2116, 8 клапанов. Механизма натяжения ремня нет. Используется эластичный ремень 6PK823SF

6PK882 — привод генератора ЛАДА Калина (1118) с 8 клапанным мотором, натяжение ремня осуществляется механизмом.

4РК913 — привод генератора и кондиционера Лада Ларгус, мотор 1.4 БРТ 4РК913РУ

5К990 — ремень генератора Лада Ларгус БРТ 5К990Р

6PK1005 — Лада Калина (1118-1119) привод генератора и ГУР.

6PK1015 — привод генератора и ГУР ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

6PK1025 привод генератора и компрессора кондиционера ВАЗ 2110-2112 с 16 клапанным мотором, ЛАДА Приора, Приора2 с 16 клапанным мотором, ЛАДА Калина, Калина2, Калина-кросс с 16 клапанным мотором, ЛАДА Гранта с 16 клапанным мотором. Мотор ВАЗ 21126, ВАЗ 21127

5РК1110 — привод генератора ЛАДА Ларгус двигатель 1,4. БРТ 5РК1110РУ

5PK1747 — привод генератора, ГУР, Кондиционер ЛАДА Ларгус 8 клапанный мотор. БРТ 8200833541РУ

6PK1822 — привод генератора, ГУР, Кондиционера ЛАДА Ларгус 16 клапанный мотор БРТ 8200598964РУ

5PK1885 привод генератора и вспомогательных механизмов ЛАДА 4х4 21214, 21230, Chevy Niva 2123

—> Авто-мото-велотехника —> Размещено : 16.12.2015

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

1. Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ;
2. Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем);
3. Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ;

Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке);
Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала;
Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его;

Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем;

Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок. Также скидываем провода высокого напряжения со свечек;
Откручиваем крепежный болт корпуса вспомогательных агрегатов;

Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку).

Также демонтируем натяжной ролик;

В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону;

Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек;

Скидываем патрубок от вакуумного регулятора;
Откручиваем верхнюю планку, используемую для натяжки ремня генератора;

Отсоединяем патрубки системы охлаждения, подходящие к головке;

Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше;

Откручиваем крышку подшипников распределительного вала, снимаем ее;
Извлекаем распределительные вал;
И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы — замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Источник

Замена ремня привода генератора ВАЗ «ОКА» 1111 1988-2008

1. Руководства по ремонту
2. ВАЗ «ОКА» 1111 1988-2008
3. Замена ремня привода генератора

Если при осмотре ремня обнаружены надрывы, разлохмачивание, расслоение резины, замените ремень. Он может порваться в самый неподходящий момент. При обнаружении на ремне следов смазки замените его. Перед установкой нового ремня обязательно протрите смоченной бензином тряпкой все шкивы, приводимые ремнем.

Вам потребуются: ключи «на 17» и «на 19», монтажная лопатка.

1. Ослабьте затяжку гайки крепления генератора к кронштейну и гайку крепления генератора к натяжной планке (см. «Проверка и регулировка натяжения ремня привода генератора»).

2. С помощью монтажной лопатки подведите генератор к блоку цилиндров.

3. Снимите старый ремень со шкивов генератора и привода генератора на коленчатом валу.

4. Наденьте новый ремень на шкив привода генератора, а затем…

5. …на шкив генератора.

ПОЛЕЗНЫЕ СОВЕТЫ Если новый ремень туго надевается на шкив генератора, а генератор при этом до упора сдвинут к двигателю, медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

6. Отрегулируйте натяжение ремня (см. «Проверка и регулировка натяжения ремня привода генератора»).

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Снятие генератора с авто

При неработающем генераторе эксплуатация автомобиля не особо возможна, поскольку заряда АКБ долго не хватит, чтобы запитывать бортовую сеть. Поэтому при возникновении проблем с этим агрегатом, следует провести диагностику и дефектовку составных компонентов генератора, а для этого его нужно снять с авто.

Технология демонтажа прибора не особо сложная и состоит она из таких этапов:

• Отсоединяем «минусовую» клемму от АКБ;
• Послабляем зажимную гайку, фиксирующую генератор в регулировочной планке. Подаем узел в сторону мотора до упора и снимаем приводной ремень;
• Снимаем защитную крышку;

• Отсоединяем провода (одни – извлекаем из клемм, для снятия вторых нужно отвернуть гайки);
• Откручиваем гайку на нижнем креплении;
• Отворачиваем гайку крепления регулировочной планки к мотору;
• Извлекаем нижний крепежный болт и вытаскиваем генератор;

Установка узла выполняется в обратной последовательности, но после монтажа обязательно нужно отрегулировать натяжение привода.

Конструкция установленного на «Ока» агрегата такова, что снаружи можно добраться только до регулятора напряжения и конденсатора. Поэтому если осматриваются щетки генератора на степень износа или проверка регулятора путем замены на заведомого исправный, то демонтировать узел с двигателя не обязательно, к указанным деталям можно подобраться, не снимая генератор. А вот проверить состояние остальных деталей можно только разобрав узел.
