Как выполнить проверку?

Одним из основных поводов провести диагностику автомобиля Ниссан является горящий значок Check Engine на комбинации приборов. Для чтения кодов ошибок используется или специальный сканер, подключаемый к разъему в бортовой сети автомобиля, или специальная система самодиагностики. Расшифровка кодов ошибок Nissan позволит определить вышедший из строя узел и выполнить ремонт.

На некоторых Ниссан, например, модели Санни, владельцам не удается войти в режим самодиагностики. Для чтения ошибок на них используется ELM сканер, который вставляется в разъем диагностики. Данные об ошибках передаются на обычный ноутбук или смартфон.

Авто Подбор 24 РФ показывает на этом ролике диагностику Ниссана Мурано.

Чтение ошибок в режиме самодиагностики

Запуск диагностического режима на Ниссан Примера P12 производится следующим образом:

1. Включить зажигание и выждать 3 секунды.
2. Нажать и отпустить 5 раз на педаль газа в течение 5 секунд.
3. Через 7 секунд после последнего нажатия еще раз полностью утопить педаль газа и удерживать ее в течение 10 секунд.
4. Если все сделано правильно то на комбинации приборов Nissan Primera P12 начнёт мигать пиктограмма Check Engine.
5. Отпустить педаль газа.
6. Мигание пиктограммы показывает коды ошибок в четырёхзначном формате. Первая цифра кода показывается длинными вспышками, затем идут цифры второго символа и т. д., которые показываются короткими вспышками. Между индикацией цифр дается перерыв 2 секунды. Число вспышек равно значению цифры в коде ошибки, кроме цифры 0 — она обозначается десятью вспышками. Если ошибок несколько, то они будут выводиться последовательно.
7. Сбросить ошибки можно нажав на педаль газа на 10 секунд, оставаясь в режиме диагностики. Значок Check Engine покажет индикацией код 0000.
8. Выключить зажигание.

Например, код ошибки 1514 (обрыв в цепи сигнала регулятора холостых оборотов двигателя) будет показан как:

• 1 — одна длинная вспышка, затем пауза почти 2 секунды.
• 5 — пять коротких вспышек с интервалом 1 секунда, после чего будет пауза на 2 секунды.
• 1 — одна короткая вспышка и пауза на 2 секунды.
• 4 — четыре коротких вспышки через 1 секунду каждая.

Аналогично считываются коды ошибок на следующих моделях Ниссан:

• Тиида;
• Альмера H16 и Альмера Классик;
• Ноут;
• Икстрейл;
• Кашкай;
• Теана;
• Мурано;
• Навара.

На видео (автор Николай Николаевич) показана процедура считывания ошибок на Ниссан Тиида 2007 года выпуска.

На более раннем Ниссан Примера P11 процедура считывания ошибок иная:

1. Одновременно нажать на кнопки сброса суточного пробега и настройки часов и удерживать их.
2. Включить зажигание и отпустить кнопки.
3. Запустится самодиагностика, при которой стрелки спидометра, тахометра и уровня топлива будут одновременно перемещаться от минимального показания до максимального и обратно.
4. Вывод кода ошибок на экран одометра осуществляется нажатием любой кнопки на комбинации — первое нажатие показывает версию программного обеспечения, второе выведет на экран непосредственно коды ошибок.

Следует помнить, что ошибки двигателя на P11 так не считываются. Для этого используется другая процедура:

1. Включить зажигание.
2. Открыть крышку монтажного блока предохранителей в районе левой ноги водителя.
3. Поставить перемычку в диагностический разъём между контактами IGN и CHK. На дорестайловых P11 необходимо замыкать крайние правые контакты в верхнем ряду. На рестайлинговых P11 144 замыкают крайний левый и крайний правый контакты в нижнем ряду колодки.
4. Снять через две секунды перемычку.
5. По миганию лампы Check Engine можно определить код ошибки. Длинные вспышки дают первый символ кода, короткие — второй. Число вспышек соответствует значению символа. На рестайлинговых P11 144 коды ошибок будут уже четырёхзначными.
6. Выключить зажигание.

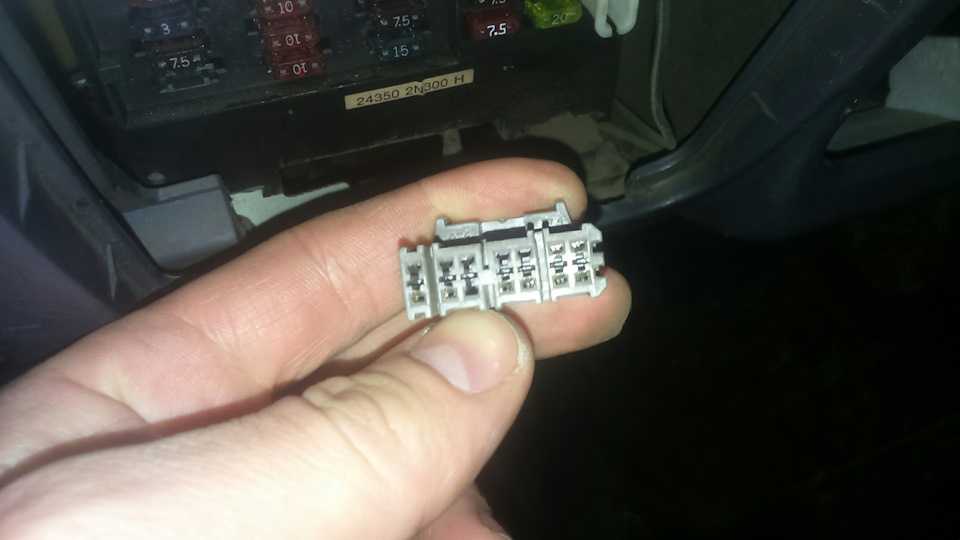

На праворульном Ниссан Вингроад, оснащенном педалью газа с механическим приводом, ошибки выводятся также замыканием пинов в контакте диагностике. Разъем имеет несколько иной вид.

Замыкают пин 1 и 8

Видеоролик от Алексей Никитин демонстрирует самодиагностику на Вингроаде 1999 года выпуска с 1,8 литровым бензиновым двигателем.

2. Информационный дисплей

ПАНЕЛЬ УПРАВЛЕНИЯ ИНФОРМАЦИОННЫМ ДИСПЛЕЕМ (для некоторых вариантов исполнения автомобиля)

Внимание:

• Запрещается разбирать или вносить какие-либо изменения в данную систему. В противном случае это может привести к аварии, пожару или удару электрическим током.
• Не пользуйтесь системой при наличии признаков ее ненормального состояния, таких как появление инея на экране или отсутствие звука. Продолжительное использование неисправной системы может привести к аварии, пожару или поражению электрическим током.
• Если вы обнаружите посторонние объекты в компонентах системы, увидите следы пролитой жидкости, выходящий из устройств дым или почувствуете посторонний запах, немедленно прекратите работу системы и обратитесь в сервисный центр официального дилера NISSAN для проверки и ремонта системы. Продолжение эксплуатации системы при подобных неисправностях может привести к аварии, пожару или поражению электрическим током.

1.Кнопка VOICE (Голос)

2.Кнопка BACK (Назад)

3.Выключатель подсветки приборной панели

4.Кнопка INFO (Информация)

5.Кнопка SETTING (Настройка)

6.Многофункциональный переключатель NISSAN

7.Кнопка MAP (Карта)

8.Кнопка ROUTE (Маршрут)

9.Кнопка ZOOM IN (Увеличение масштаба)

10.Кнопка ZOOM OUT (Уменьшение масштаба)

11.Кнопка DEST (Пункт назначения)

Пользуйтесь данной системой при работающем двигателе.

Если вы будете в течение продолжительного времени пользоваться системой при остановленном двигателе (при положении ON или АСС замка зажигания), она буде интенсивно потреблять ток от аккумуляторной батареи что, возможно, приведет к проблемам при последующем запуске двигателя.

В дальнейшем тексте используются следующие термины:

Что диагностируют

Сканер, который подключается к специальному блоку, может показывать состояние ходовки. К примеру, стирание шин с одной части авто, стук, который появляется во время резкого разворота рулевого колеса, либо заносит машину на поворотах – все это указывает на необходимость проведения диагностических мероприятий. Вероятно, неисправность заключается в ABS, проведении развала, системе тормозов.

Мотор подвергают диагностике, если увеличился расход горючего, снизилась мощность двигателя, возникли посторонние звуки. Сканер проверит систему впрыска горючего, компрессию, электронику силового агрегата.

АКПП проверяют, если возникли сложности с переключением передач, щелчки, звуки, повысился расход горючего либо появилась протечка масла. Оборудование определяет месторасположение дроссельной заслонки, изменения температурного режима рабочей жидкости мотора, ошибки блока управления.

Диагностические мероприятия помогут определить реальный пробег авто во время приобретения на вторичном рынке. Это позволит сэкономить время для осмотра транспортного средства.

Хозяину машины предоставляют все данные о ее состоянии. Выполнение контроля довольно полезно для ежедневного обследования показаний сканера. Это позволяет получить всю информацию о неисправности авто, проблемных участков, переносимости различных способов езды.

Считывание кодов ошибок

При включении зажигания ЭБУ выдает управляющий сигнал на главное реле, а при выключении зажигания — задерживает выключение главного реле на время, необходимое для подготовки к следующему включению для завершения вычислений, установки регулятора холостого хода, управления электровентилятором системы охлаждения.

ЭБУ также выполняет диагностические функции системы управления двигателем бортовая система диагностики. ЭБУ определяет наличие неисправностей элементов системы управления и сохраняет в своей памяти коды неисправностей. При обнаружении неисправности, во избежание негативных последствий прогорание поршней из-за детонации, повреждение каталитического нейтрализатора в случае возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.

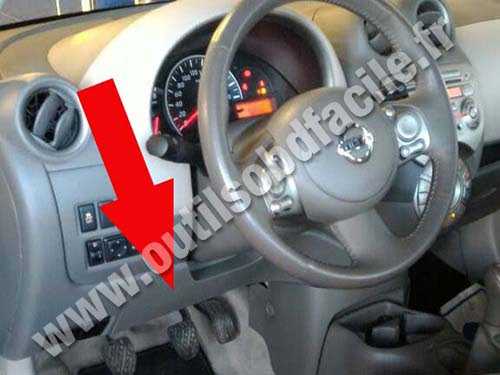

Диагностический Разъем Ниссан Альмера N16 Где Находится

диагностика Nissan Almera Connector

Для диагностики неисправностей и дефектов автомобиля Ниссан Альмерия Используется протокол управления OBD-2. Зарегистрирован в центре управления Nissan

даже во время сборки. Адаптер или сканер подключен к разъемуустройство управления и выполняет самодиагностику машины. Используя его, вы можете не только найти расположение механизма, но и исправить и устранить ошибку.

Что за система

Что такое OBD-2? Это система управления автомобилем, которая с помощью диагностического устройства, подключенного к разъему блока управления в кабине, показывает эффективность узлов и систем, определяет состав выхлопных газов. OBD-2 зарегистрирован в головном устройстве Nissan Almera.

Вам нужно устройство, которое соответствует этому протоколу, чтобы прочитать его. Производитель показывает на стене адаптера его свойства, применение к определенному типу регулирования, применение к конкретной модели автомобиля.

Используя устройство, вы всегда будете получать информацию о температуре воздуха, поступающего в автомобиль, антифризе, частоте вращения коленчатого вала двигателя, его нагрузке, давлении рабочей консистенции, давлении, создаваемом во впускном коллекторе. Узнайте, как дроссель. Два параметра используются для получения работоспособной версии информации о состоянии подразделений и подразделений. Более четкая информация требует проверки всех характеристик.

Для удобства диагностические устройства оснащаются адаптерами OBD-2 с 2006 года. Современные устройства не требуют подключения к компьютеру, так как он называется сотовым телефоном. Все номера ошибок и информация о декодировании отображаются на их интерфейсе.

Очень практично проверить машину самостоятельно, а не в эксплуатации. Уже сегодня новые устройства отображают информацию на лобовом стекле автомобиля, которая обеспечивает систему приятного уведомления водителя о скорости, скорости, рабочей температуре двигателя.

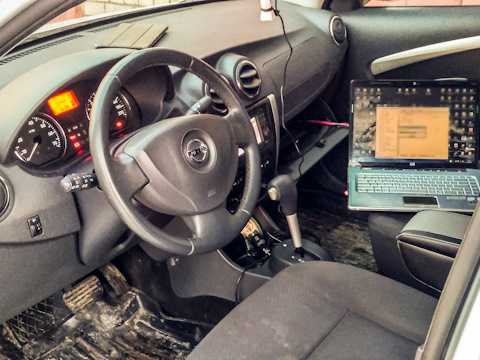

Часто диагностика Nissan Almera Classic выполняется владельцем с использованием адаптера ELM 327. Это на заказ для обычного Nissan. При подключении к интерфейсу через USB, Bluetooth, WI-FI отображает отчеты об ошибках электрических устройств автомобиля. Это хороший способ проверить ваш автомобиль на дальние расстояния, если загорается приборная панель.

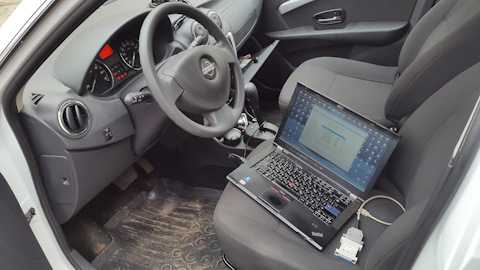

Диагностика Almera Classic сканером

Для диагностики на Ниссан Альмера Классик предусмотрен технологический разъем OBD2. Он смонтирован в нижней области рулевой колонки, с правой стороны относительно рычага открытия капота. В качестве пользовательского сканера можно использовать дешёвую китайскую модель ELM 327, которая снабжается программным обеспечением для персональных компьютеров и для смартфонов. При подключении загорается красный светодиод. Диагностика Альмера Классик с помощью сканера и смартфона выполняется так:

• На смартфон устанавливается ПО. Скачать приложение можно в Play Market. Далее представлена схема функционирования OBD сканера с использованием на телефоне программы OBD Авто доктор Pro.
• Включить Bluetooth на телефоне и синхронизироваться со сканером. Программа может потребовать введение пароля. Набираем цифры 1234.

• Синхронизация выполняется автоматически или вручную в разделе «ВТ соединение».
• Первоначальное сопряжение с устройством займет относительно большой период времени. Завершением подключения станет высвечивание на экране надписи «protocol» c какой-либо цифрой.

Теперь функции приложения доступны. Среди них:

• Общая информация – пользователь увидит данные о марке автомобиля, годе выпуска, VIN номере, уровне напряжения в сети, а также о телефоне и диагностирующем устройстве.
• Динамические параметры – в разделе открывается доступ к показателям работы автомобиля. Пользователю доступна следующая информация: обороты мотора, температуру охлаждающей жидкости, расход топлива и так далее.
• Диагностика – проверяет работу Альмера Классик. Для этого понадобится запустить диагностирование. В итоге на экране будут выданы коды ошибок, если они есть. Останется сделать расшифровку и приступить к устранению поломок.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Ошибка Nissan Almera n16 — Автогностика

Как только чек замигал можно отпускать педаль и записывать самодиагностика ниссан альмера н16. Например 4 коротких это 4, 6 коротких это 6. Например у вас ошибкасамодиагностика ниссан альмера н16 система вам промигает … до бесконечности и это будет значить, что у вас всего одна ошибка ; а если у вас две ошибки и более, то система покажет … аналогично у вас две ошибки.

Когда Check Engine горит — смесь обедненная, когда погасает — обогащенная — для выхода из диагностики достаточно выключить зажигание. Сброс ошибок. Запишите все ошибки чтоб их не «потерять». В течении 5 сек нажать на газ 5 раз, отпустить газ.

Ошибка Nissan Almera n16

Необходимо следить за светодиодами — они начнут показывать себя практически одновременно. Эти вспышки и будут сигнализировать самодиагностика ниссан альмера н16 разных режимах.

Самодиагностика ниссан альмера н Осталось только разобраться, какие из них что обозначают. Первый режим покажет работу кислородного датчика.

Включается зажигание и запускается двигатель прогревается до нормального рабочего состояния. При этом селектор режимного выбора расположен в положении крайнего левого показателя. При свечении зеленого светодиода можно быть спокойным за работу кислородного датчика. Соответственно, при проблемах с этой деталью свечения не.

А это прямой показатель того, что компьютер будет вести расчет топлива для двигателя по тем данным, которые были заложены в его память они среднестатические и не отображают реалии. Второй режим поможет проверить качественность поступающей топливо-воздушной смеси. Для этого нужно будет: Завести двигатель и дождаться, чтобы он прогрелся до обычной рабочей температуры

Обратить внимание на красный светодиод — его моргание будет идти с периодичностью не менее двух раз в самодиагностика ниссан альмера н16

Самодиагностика Almera Classic

Выявить ошибки в работе Альмера Классик можно и без специального оборудования. В этом случае диагностика производится в следующем порядке:

• Необходимо проверить, чтобы под педалью газа ничего не было, в том числе коврика.
• Дальнейшие операции допускается выполнять как на холодном, так и на прогретом силовом агрегате.
• При посадке в Альмера Классик понадобится выдержать паузу длинною не менее десяти секунд. После этого ключ в замке зажигания поворачивается в первое положение, без запуска мотора. Отсчитывается три секунды.
• На протяжении следующих пяти секунд необходимо выполнить пять полных нажатий педали газа, не допуская рывков. Завершив крайнее нажатие педали, следует отсчитать семь секунд.
• Затем педаль акселератора выжимается до упора. По истечении десяти или немного более секунд, загорится лампочка Check Engine. Как только она потухнет, следует отпустить педаль акселератора.
• На данном этапе происходит процедура считывания ошибок, при их наличии. Она покажется сложной, но на деле все просто. Каждой неисправности соответствует код из четырёх чисел. При этом отсутствие неполадок сопровождается кодом – 0000. Система Альмера Классик выдает цифры в виде световых миганий лампы Check Engine. Цифра ноль выдаётся десятью медленными миганиями, а все остальные быстрыми вспышками в количестве равном цифре. Мигания повторяются по кругу, главное внимательно считать каждое моргание лампочки. После этого остаётся сделать расшифровку кода и приступить к устранению неисправности.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

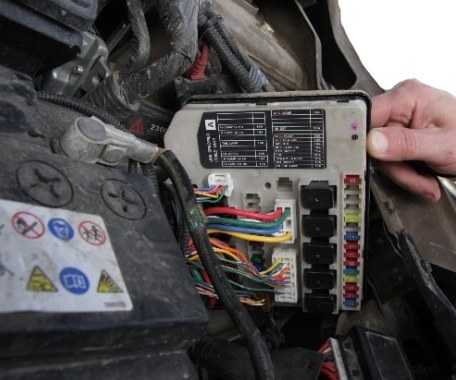

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

Монтажный блок

Вариант 1

Схема

Расшифровка

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

Схема

Описание

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

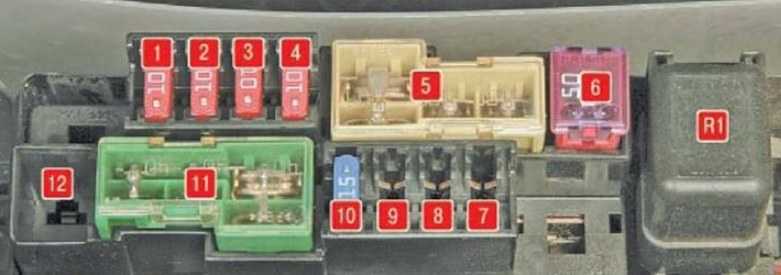

Дополнительный блок предохранителей

Фото — схема

Назначение

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

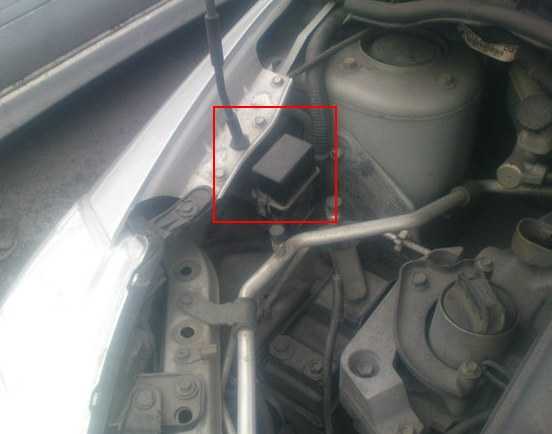

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

Предохранители на клемме АКБ

Схема

Обозначение

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со .

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Современные недорогие автомобильные сканеры

Для выявления ошибок Альмера Классик можно использовать недорогие, простые сканеры. Как уже говорилось ранее, одной из таких моделей является ELM327. Преимущества устройства:

• быстрый сброс ошибок;
• достаточно точное выявление неисправностей;
• компактность аппарата.

При диагностике автоматически отключается мобильный интернет на смартфоне или планшете, что является единственным минусом.

Далее будут представлены ещё несколько недорогих версий диагностических адаптеров.

1. Launch CReader V+

Рассматриваемая модель работает без телефонов и персональных компьютеров. Ошибки выводятся на яркий жидкокристаллический экран. Также плюсы адаптера:

• большой ресурс;
• данные выводятся в режиме реального времени;
• простой и удобный интерфейс.

Из недостатков выделяется маленький размер экрана.

1. Scan Tool Pro

Модель сканера с русифицированным программным обеспечением. Обладает маленькими размерами, при этом способно выявить порядка трёх тысяч неисправностей. Можно использовать на автомобилях от 1996 года выпуска. Имеется возможность сохранения или распечатки результатов диагностики. Недостатки сканера не выявлены, но велика вероятность приобретения пиратской копии.

1. Delphi DS150E

Несмотря на низкую цену аппарата, его часто используют даже на станциях обслуживания. Это обусловлено расширенным функционалом позволяющим, вести непрерывную запись параметров. Это обеспечивается за счёт флеш карты. Минусы сканера — большие габариты.

Как правильно расшифровать?

На ранних машинах Ниссан, например, на Примера P11 полученную ошибку с комбинации приборов необходимо перевести в двоичный код, который расшифровывает тип неисправности. Пример расшифровки кода ошибки Nissan с кодом 141 ниже.

Расшифровка кода ошибки 141 на Ниссан Примера Р11

Кроме того, часть ошибок можно расшифровать по таблице, не переводя их в двоичный код.

Число	Расшифровка
11	Проблема с датчиком вращения коленчатого вала.
12	Неверные параметры работы датчика подачи воздуха в двигатель.
13	Ошибка в данных температуры охлаждающей жидкости.
21	Пропуски в системе зажигания, двигатель «троит».
34	Неверный функционал датчика детонации.
42	Неправильные параметры датчика температуры топлива.
43	Нет данных о положении дроссельной заслонки.
54	Проблемы с АКПП. Такая ошибка характерна для модели pathfinder R50 с двигателем VG33E.
55	Код отсутствия неисправностей.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
