Растяжение и обрыв: в чем опасность

Этот небольшой резиновый ремешок играет важную роль в работе мотора. Растяжение может привести к тому, что на одном из валов ремень проскользнет на один или несколько зубьев. Из-за этого синхронная работа коленчатого и непосредственно распределительного вала будет нарушена.

Это грозит разрушением нескольких клапанов, а также погнутыми цилиндрами. Они будут работать некорректно, поэтому цилиндры будут постоянно ударять в клапана. В итоге, вам придется менять эти компоненты, возможно, даже производить капитальный ремонт двигателя. Это обойдется вам, естественно, в круглую сумму.

Большую опасность представляет перетяжка ремня ГРМ. Она приведет к ускоренному износу всех зубьев, а также возможной поломке роликов. В итоге, если не устранять данную неисправность, ремень порвется. Тогда избежать повреждения клапана или цилиндра вам однозначно не удастся.

Технология проведения работ

Алгоритм действий:

• Снимаем приводной ремень ГУР. Для этого послабляем 3 болта крепления (добраться к двум из них можно через технологические отверстия в шкиве), а после выкручиваем регулировочный болт, после чего насос ГУР сместиться, что позволит снять ремень;
• Выдомкрачиваем передок авто с правой стороны (по ходу движения), снимаем колесо;
• Снимаем защитную крышку на подкрылке, чтобы получить доступ к шкиву коленвала;
• Демонтируем привод генератора. Послабляем болт крепления узла к двигателю (находится в нижней части генератора), и фиксатор регулировочного болта. После немного выкручиваем регулировочный болт и выводим из скобы. Подаем в сторону мотора генератор и скидываем ремень;
• Выкручиваем болт крепления шкива к помпе и снимаем его;
• Демонтируем шкив коленчатого вала. Для этого просим помощника включить на КПП 5-ю передачу и зажать педаль тормоза, таким образом застопорив двигатель, что позволит сорвать болт крепления шкива;

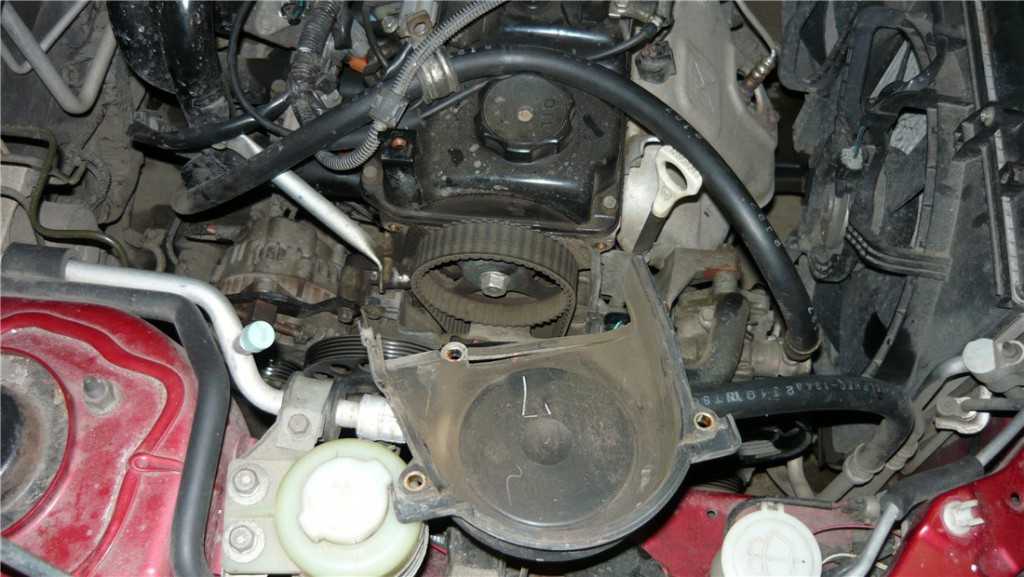

• Выкручиваем 3 крепежных болта верхней защитной крышки привода ГРМ и снимаем ее;
• Демонтируем нижнюю крышку привода ГРМ, открутив 5 ее крепежей;

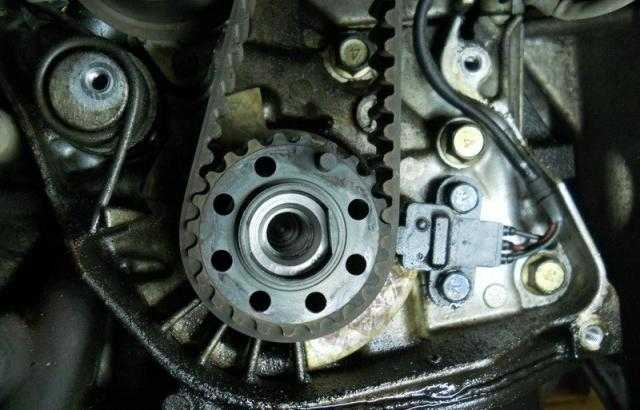

• Выставляем метки на КШМ и ГРМ. Для этого включаем на КПП 5-ю скорость, надеваем на ступицу колесо, и проворачивая его, совмещаем метки со специальными наплывами на двигателе. Удостоверяемся, что метки на колен и распред валах совпали с наплывами;

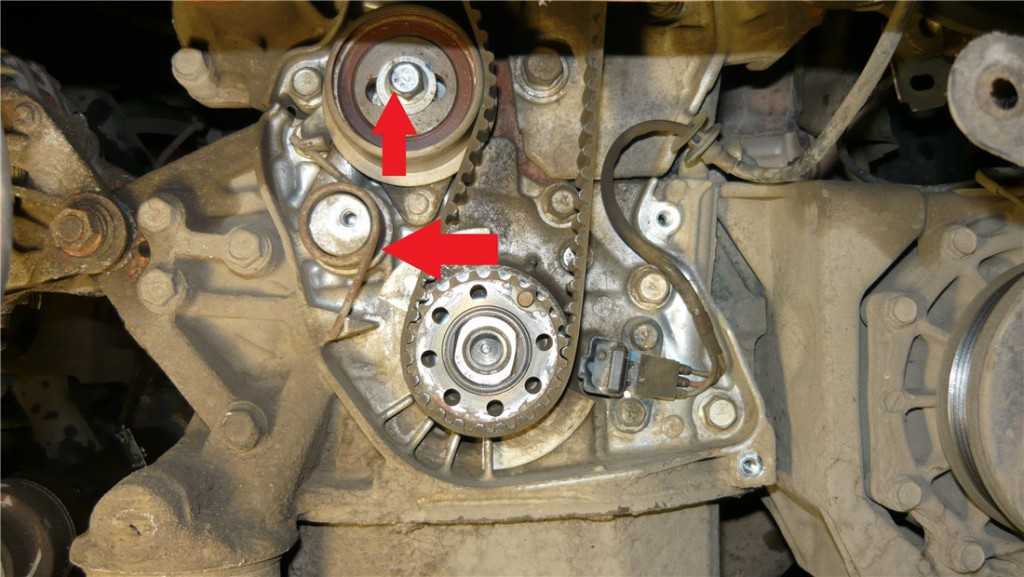

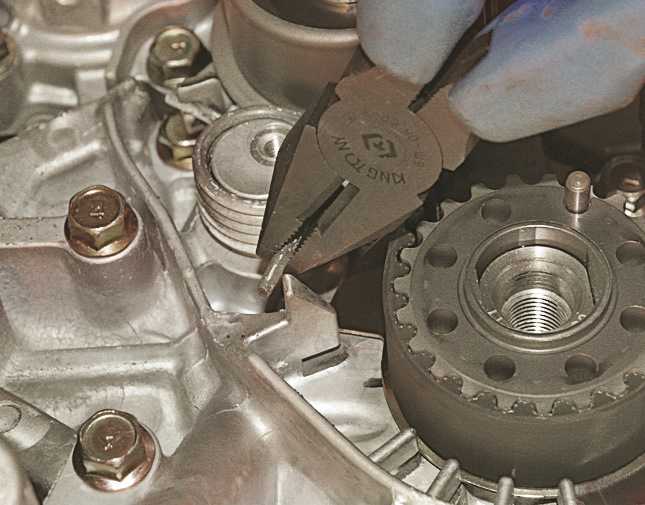

• Пассатижами выводим конец натяжной пружины ролика из паза и снимаем ее. Выкручиваем болт крепления ролика и демонтируем его. После этого проворачивать валы КШМ и ГРМ категорически запрещено, чтобы не сместить метки;
• Под силовой агрегат устанавливаем упор (деревянный брус подходящей высоты);
• Откручиваем крепление опоры мотора (подушки). Причем следует выкручивать ее крепежи как к кузову, так и двигателю. Снимаем опору;
• Выкручиваем болты перемычки, установленной между посадочной площадкой опоры двигателя и насосом ГУР. Не забудьте контакты смазать графитной смазкой;
• Снимаем ремень ГРМ;
• Устанавливаем новый ролик и фиксируем болтом;
• Надеваем новый ремень, правильно заведя его за ролик;
• Устанавливаем натяжную пружину.

После этого проверяем правильность совпадения меток. Для этого после установки нового ремня и его натяжки роликом, снова включаем 5-ю передачу и ставим колесо.

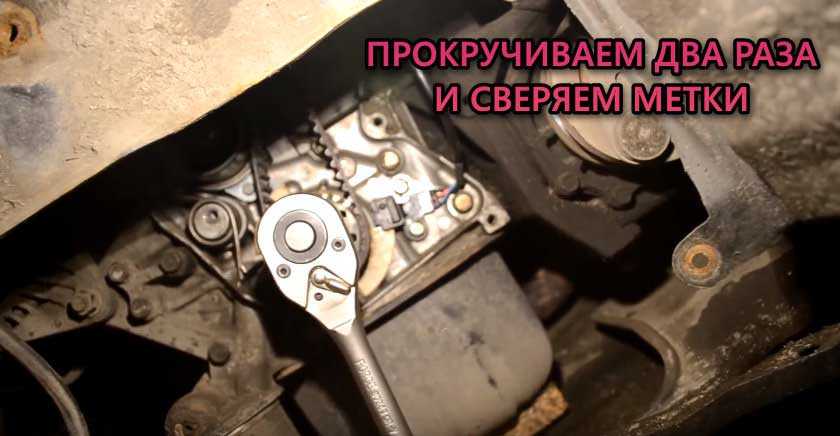

Проворачивая колесо, делаем два оборота коленчатого вала, устанавливаем его по метке и смотрим, совпала ли она с наплывом на распределительном валу.

Можно, выключив передачу, проворачивать ключом.

Если расположение меток не нарушено, собираем силовой агрегат в обратной последовательности. Для удобства и правильности сборки желательно в процессе разборки некоторые элементы и детали помечать маркером или мелком.

Советы по продлению срока службы ремня ГРМ

Если вы хотите, чтобы эта деталь отслужила вам без проблем весь положенный срок, тогда вам обязательно пригодятся несколько советов:

• Регулярно проверяйте натяжение ремня. Для этого попытайтесь перекрутить ремень вокруг своей оси. Он должен перекручиваться не больше, чем на 90 градусов. Также можно проверить ход ремня в стороны. Он не должен превышать двух сантиметров.
• Своевременно производите замену ремня (в среднем каждые 40-50 тысяч километров пробега).
• Контролируйте состояние сальников. Протечка может привести к серьезным последствиям.
• Следите за состоянием роликов. Возможно, их износ говорит о сильной натяжке ремня.

Выполняя эти пункты, вы не будете иметь проблем с ремнем газораспределительного механизма.

Альтернативный метод откручивания шкива коленчатого вала

Один из самых сложных моментов при разборке двигателя – выкручивание крепежа шкива коленчатого вала. Этот болт нередко «прикипает» и сорвать его с места затруднительно, и сделать это путем блокировки двигателя коробкой и тормозами удается не всегда.

В качестве альтернативы указанного метода срыва болта можно использовать стартер (хотя не желательно).

Технология его выполнения такова:

• Отсоединяем провода от катушек зажигания и форсунок (чтобы в процессе откручивания болта не произошел запуск двигателя);
• На болт надеваем длинный ключ и проворачивая коленвал, подводим ключ так, чтобы он упирался в рычаги подвески или землю;
• Садимся в авто и кратковременно (не более 1 секунды) включаем в работу стартер;
• После каждого включения проверяем, удалось ли сорвать болт.

Мощности стартера при хорошо заряженном АКБ вполне достаточно, чтобы сорвать болт шкива. Но этот метод следует использовать только в крайнем случае, если другие способы результата не принесли.

Источник

Как подтянуть ремень генератора Лансер 9?

Пользователи

14 сообщений

Подскажите, пожалуйста, как подтянуть ремень генератора на Лансер 9? В сервис ехать неохота, да и далековато до нормального. Хотелось бы самому разобраться. А то видно, что надо чуть подтянуть.

Lesabatty, AustSor, MatDRAICT и 2 другим это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

16 сообщений

Нормальный сервис это у дилера. А вы не у дилера обслуживаете авто? Я понимаю что это может быть дорого, но это один из лучших способов знать что с авто все в порядке, они дорожат своей репутацией.

То что для этого нужно это ключ с двумя штырьками и ключ на 17.

Lesabatty, AustSor, MatDRAICT и еще 1 это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

19 сообщений

Из-за того что его не подтянули вовремя может быть куча проблем, а как понять что уже пора это делать или стоит делать это с определенной регулярностью спустя энное время пробега?

Lesabatty, AustSor, MatDRAICT и еще 1 это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

24 сообщений

Из-за того что его не подтянули вовремя может быть куча проблем, а как понять что уже пора это делать или стоит делать это с определенной регулярностью спустя энное время пробега?

Вы поймете когда нужно будет это делать, ну и просто езжайте на проверку и на профилактику. Не стесняйтесь обращаться к дилеру по всем вопросам обслуживания, так вы себе дважды поможете.

Lesabatty, AustSor и MatDRAICT это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

43 сообщений

При отсутствии опыта не помешало бы делать засечки на болтах, так чтобы облегчить себе весь процесс так как разборки так и сборки.

Основная проблема подлезть к болтам.

MatDRAICT это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

32 сообщений

С какой частотой это делать? В плане обслуживания авто мне кажется разумно определить цикличность и периодичность выполнения определенных работ, так чтобы предотвратить поломки и проблемы.

MatDRAICT это нравится

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

35 сообщений

С какой частотой это делать? В плане обслуживания авто мне кажется разумно определить цикличность и периодичность выполнения определенных работ, так чтобы предотвратить поломки и проблемы.

Это не совсем тот тип работ, которые можно делать с определенной частотой, потому что после можно этого не делать. Скорее все сводится к тому, чтобы делать когда наступила такая необходимость.

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

43 сообщений

Ну скажем, например что вы начали слышать свист ремня генератора, тогда его обязательно нужно будет поменять, перетянуть и как минимум нужно проверить что с ним.

• Наверх
• Ответить
• Цитата
• Жалоба

Пользователи

32 сообщений

Ну скажем, например что вы начали слышать свист ремня генератора, тогда его обязательно нужно будет поменять, перетянуть и как минимум нужно проверить что с ним.

Знаете что, когда дело дошло уже до свиста, уже надо бежать в сервис и не надеяться на то, что удастся что-то и своими силами сделать. Часто не получается уже делать потому что помимо самого ремня могут быть уже и другие проблемы.

Какие детали должны быть учтены, когда меняется ремень на Лансере?

Очень важно, что эту процедуру необходимо осуществлять в соответствии с установленным заводом-производителем регламентом, и учитывать ряд технических моментов, например, использовать качественную установочную планку. То есть:

Аккуратно ослабить крепление болтов и гаек (три штуки можно легко вывернуть с помощью специальной отвертки) на генераторе и компрессоре гидроусилителя, а затем осуществить снятие ремня. При этом нужно внимательно отнестись к верхней и нижней частям ремня

Важно не только запомнить порядок действий, но и направление вращения снимаемых элементов ремня.
Когда надевается новый ремень, нужно следить за тем, чтобы противоположная ролику сторона имела очень хорошее тугое натяжение, но без излишней затяжки.
После этого можно ставить на место пружину: в этом случае натяжная сила ремня установится автоматически, и отпадет необходимость отрегулировать его положение (до совпадения меток на крышке и шкиве).
Далее необходимо в обратной последовательности вернуть все элементы ремня Лансера.

Когда нужно обратить внимание на ремень? Например, если при проворачивании ремня заглох двигатель. Если вам нужно снять старый ремень с кронштейном и опорой, водяной насос, удалить любые загрязнения и поставить новый ремень, обращайтесь к нам! Звоните по телефонам: +7 (495) 644-51-43 или

Если вам нужно снять старый ремень с кронштейном и опорой, водяной насос, удалить любые загрязнения и поставить новый ремень, обращайтесь к нам! Звоните по телефонам: +7 (495) 644-51-43 или.

Запчасти ГРМ Лансер 9 2.0

Артикул	Наименование	Цена
MD326059	Ремень ГРМ Mitsubishi (оригинал)	уточнить
CT1000	Ремень ГРМ Contitech (Германия)
5255XS	Ремень ГРМ Gates (Бельгия)	уточнить
153XR29	Ремень ГРМ Mitsuboshi (Япония)
94736	Ремень ГРМ Dayco (Италия)	уточнить
65XY13	Ремень балансировочного вала Mitsuboshi (Япония)
CT1109	Ремень ГРМ Contitech (Германия)
MD182537	Ролик ГРМ натяжной Mitsubishi (оригинал)
MD156604	Ролик ГРМ обводной Mitsubishi (оригинал)
GT80800	Ролик ГРМ натяжной GMB (Япония)
GT10050	Ролик ГРМ обводной GMB (Япония)	уточнить
GT10072	Ролик натяжной ремня балансировочного вала GMB (Япония)
GT37315	Ролик ГРМ натяжной SNR (Франция)
PU106018JRR1DW	Ролик ГРМ натяжной Koyo (Япония)	ИНФО уточнить
PU276033BRR1D	Ролик ГРМ обводной Koyo (Япония)	уточнить
MR984375	Гидронатяжитель ремня ГРМ Mitsubishi (оригинал)
BTM001	Гидронатяжитель ремня ГРМ Aisin (Япония)

Другие запчасти которые могут понадобиться при замене ГРМ:

• Помпа — Aisin WPM066, Dolz H-216, GMB GWM81A
• Сальник распредвала — NOK KMD372536
• Сальник коленвала — NOK AH2554J0

Замена ремня ГРМ на Митсубиси Лансер 9 и 10

Итак, если вам не удалось избежать разрыва ремня, то следует его заменить. Но не стоит спешить обращаться в сервисный центр. Данная процедура не вызовет трудностей. Для этого вам понадобится пару ключей и отверток.

Для демонтажа ремня ГРМ выполните следующие шаги:

1. Снимите правое переднее колесо. Также не забудьте под лонжерон поставить доски.
2. Ослабьте болты на компрессоре и генераторе, после чего снимите ремни.
3. Снимите правую опору двигателя.
4. Демонтируйте защитный кожух в арке с колесом.
5. Открутите шкив коленвала.
6. Снимите верхний защитный кожух ремня ГРМ. Он крепится на трех болтах. Используйте ключ на 10.
7. Снимите шкив с помпы. Он крепится посредством четырех болтов. Используйте головку на 10.
8. Снимите нижнюю защиту ремня ГРМ.
9. Далее следует выставить метки. Для этого поставьте на КПП пятую передачу, а потом вращайте колесо по часовой стрелке. Метка на колесе должна совпасть со специальной отметкой на двигателе. Также должны совпасть подобные метки и на коленвале.
10. Плоскогубцами отбейте пружину натяжителя, а потом снимите сам ролик.
11. Теперь можете снять ремень ГРМ.

Внимание! После демонтажа не проворачивайте распределительный или коленчатый вал! После этого можете поставить на место ролик натяжения, установить новый ремень и пружину. Затянув центральный болт ролика, необходимо производить сборку в обратном порядке

Эта инструкция позволит сэкономить несколько тысяч рублей на ремонте. Все ваши расходы будут сводиться только к покупке нового ремня. Весь процесс занимает от получаса до нескольких часов.

Замена ремня привода газораспределительного механизма двигателя Лада Приора

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км, а замену ремня — через 200 тыс. км пробега.

При этом необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного/опорного ролика привода ГРМ и насоса охлаждающей жидкости.

Шестигранником «на 5» отворачиваем пять винтов крепления передней верхней крышки привода ГРМ…

…и снимаем ее.
Снимаем правый грязезащитный щиток моторного отсека (см.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…
…и осматриваем ремень на предмет повреждений.

Для замены ремня…

…шестигранником «на 5» отворачиваем два винта крепления передней нижней крышки привода ГРМ…

…и снимаем крышку.
Снимаем ремень привода генератора (см.

…до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке привода ГРМ.
Для контроля положения коленчатого вала…

…вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности отсоединены шланг системы охлаждения и колодки проводов от датчика указателя температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости ЭСУД)…

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.
Чтобы не сбить фазы газораспределения при отворачивании болта крепления шкива привода генератора, помощник фиксирует маховик, вставив через отверстие в картере сцепления между зубьями маховика шлицевую отвертку большого размера.

Отвернув болт крепления шкива привода генератора…

…снимаем шкив…

…и его опорную шайбу.

Накидным ключом или головкой «на 15» ослабляем болт крепления натяжного ролика ремня.
При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимаем ремень со шкивов распределительных валов натяжного и опорного роликов.
Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни.
При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика и снимаем ролик.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика…
…и снимаем ролик в сборе с болтом и упорной шайбой.

На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта.
Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.

Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.
Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…

…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.

Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки…
…и затягиваем ключом болт крепления ролика.

Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.

В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

• Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
• Укрепить машину для устойчивости, подложив под неё дополнительную опору.
• Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
• Снять привод генератора и помпы.
• Демонтировать шкив коленвала, предварительно открутить болт.

Снимаем верхнуюю защитную крышку Поставить метки на распредвал и коленвалах

Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием. Вывернуть крепёж от помпы ГУР и опоры мотора

Демонтировать основание подвески. Заменить привод ГРМ

Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств. Для выставления меток проворачивают коленвал

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

1. Вывернуть свечу в первом цилиндре.
2. Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
3. Установить метку по шкиву коленвала.
4. После этого выставить по метке распредвал.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора. Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток

Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

1. Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
2. Снять крышку с технологического отверстия.
3. Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
4. Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
5. Затянуть крепёжный болт ролика.
6. Установить крышку технологического отверстия.
7. Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Двигатель Митсубиси Лансер 10 1.5 л. устройство ГРМ, технические характеристики

Время на чтение: 1 минута

Бензиновый двигатель Митсубиси Лансер 10 1.5 л. мощностью 109 л.с. откровенно слабоват для машины, которая провоцирует на активную езду. Сам мотор серии 4А91 на это явно не заточен. Поэтому 1.5 литровый бензиновый атмосферник на Mitsubishi Lancer X долго не живет и часто нуждается в ремонте. Основная проблема уже через 100 тысяч пробега, это жор масла вызванный закоксовыванием поршневых колец. Сегодня поговорим обо всех конструктивных особенностях данного мотора. Движок форсирован до предела, конструкторы из него выжали все что можно, поэтому долго не живет.

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

1. Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
2. Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
3. Ремень генератора MN183019 (Gates 5PK903 – аналог).
4. Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
5. Сальники распредвала – 2 шт.
6. Сальники коленвала – 2 шт.
7. Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Головка блока двигателя Лансер 10 1.5 л.

ГБЦ Mitsubishi Lancer X 1.5 литра выполнена из алюминиевого сплава. Распредвалы напрямую воздействуют на клапана. То есть кулачки валов набегают на стаканы, которые в свою очередь давят на стержни клапанов. Никаких коромысел там к счастью нет. Но так же в данном моторе нет и гидрокомпенсаторов. Клапанный зазор регулируется подбором стаканов толкателей (31 размер), которые имеют разную толщину днища. Свечные колодцы расположены по центру ГБЦ.

Привод ГРМ двигателя Митсубиси Лансер 10 1.5 л.

Привод ГРМ цепной и обычно не доставляет проблем. Все метки для установки новой цепи имеются. Но опытные мастера делают собственные дополнительные метки. Не за бываем, что на одном валу стоит фазовращатель, который работает за счет давления масла которое регулируется электромагнитным клапаном системы MIVEC. Ресурс работы цепи доподлинно не известен, поскольку на фоне задубевших маслосъемных колпачков, запавших поршневых колес и дикого жора масла, это вообще не является проблемной частью мотора. Схема привода ГРМ на Митсубиси Лансер 10 1.5 далее.

Характеристики двигателя Лансер 10 1.5 л.

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 75 мм
• Ход поршня – 84.8 мм
• Привод ГРМ – цепь (DOHC)
• Мощность л.с.(кВт) – 109 (80) при 6000 об. в мин.
• Крутящий момент – 145 Нм при 4000 об. в мин.
• Максимальная скорость – 178 км/ч
• Разгон до первой сотни – 14.3 секунд
• Тип топлива – бензин АИ-95
• Расход топлива по городу – 8.9 литров
• Расход топлива в смешанном цикле – 7 литров
• Расход топлива по трассе – 6 литров

Данный мотор слабоват для Лансера, за то для Mitsubishi Colt двигатель подходит, как нельзя лучше. Прежде чем покупать подержанный Mitsubishi Lancer X 1.5 подумайте, во сколько вам обойдется ремонт силового агрегата.

Процесс замены

1) Поднимаем домкратом верхнюю часть автомобиля и снимаем правое колесо. Можно поддомкратить двигатель, как показано на фотографии:

Задние колеса авто должны быть при этом заблокированы.

2) Для того, чтобы двигатель легко проворачивался, из него следует вывернуть все свечи. Теперь нам нужно немного отвернуть гайку шкива коленвала. Иногда это сделать никак не получается, потому что она закисает очень сильно. В этом случае придется ехать в автосалон. Но так бывает далеко не всегда, и чаще все же удается сдвинуть гайку с места самостоятельно.

3) Теперь совмещаем все метки, а поршень первого цилиндра ставим в положение ВМТ.

4) После этого придется снять правую подушку двигателя. Сделать это придется обязательно, так как она перекроет собой доступ к узлу ГРМ.

5) Настало время демонтировать ремень рулевого гидроусилителя. Для этого нужно открутить несколько болтов. Регулировочный болт тоже придется выкрутить, но не до конца. Если после этого надавить на ремень, то он прослабится. После этого снять его будет несложно.

6) Не до конца откручиваем регулировочный болт, чтобы демонтировать генераторный ремень. Генератор после этого следует сдвинуть в сторону двигателя. Снимаем ремень.

7) Сняв кронштейн и крепеж шланга ГУР, можно демонтировать верхний корпус ГРМ. Для этого придется открутить несколько гаек.

Блокируем шкив, откручиваем все необходимые болты и снимаем крепление ГУР.

9) Помните, что эти работы можно производить только при холодном двигателе. Итак, теперь можно сливать охлаждающую жидкость, предварительно подставив заранее подготовленную емкость.

10) Отворачиваем болт шкива коленвала, после чего можно снять и нижнюю защиту ГРМ.

11) Теперь на очереди очень важное дело – установка меток. Совмещаем их, как показано на фото ниже:

12) Теперь настала очередь снять натяжной ролик.

13) Сейчас уже можно снять ремень ГРМ, при этом нужно стараться не сдвинуть с места распредвал, ведь он установлен в соответствии с метками

Снимая помпу, обратите внимание на то, что крепится она болтами разной длины. Не перепутайте их при установке. 14) Начинаем надевать новый ремень

Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик

14) Начинаем надевать новый ремень. Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик.

Вот и все, теперь начинаем собирать остальные детали в обратном порядке. Если вы снимали помпу, то при установке под нее следует подложить новую прокладку. Некоторые используют вместо нее герметик, но мы не рекомендуем этого делать. Посадочное место следует перед этим почистить от грязи и ржавчины. После установки всех деталей заводим авто и проверяем работу двигателя. Если будут слышны посторонние шумы, скорее всего, что-то вы сделали неправильно, и процедуру придется повторить.

Как определить износ ремня ГРМ и когда менять?

Каждому водителю следует знать, что допускать обрыва ремня нельзя ни в коем случае. В этом случае обязательно произойдет встреча клапанов с поршнями, а это уже капитальный ремонт, а следовательно и капитальные траты. Раз в год нужно проводить диагностику узла ГРМ вообще и самой ременной передачи в частности. Периодический осмотр поможет выявить дефекты уже на ранней стадии. Ремень просто необходимо заменить, если присутствуют следующие дефекты:

• ремень начинает трескаться;
• зубья имеют признаки износа;
• торцы размохрились;
• материал расслоился;
• на поверхности ремня видны масляные пятна.

В этих случаях замена ремня становится необходимостью

Хочется заострить ваше внимание на наличие масляных пятен на поверхности. Это говорит о том, что нужно заменить и сальники, так как, если этого не сделать, они будут пропускать масло и оно станет капать и на новый привод

А это обязательно приведет к его преждевременному разрушению, так как резина боится масла.

Кто-то для замены ремня обращается к специалистам, и они производят профессиональный ремонт за определенную плату. Здесь же мы будем говорить о самостоятельной замене ременной передачи. Этот вариант наиболее подойдет для тех, кто хочет научиться разбираться в своей машине и не переплачивать за ее ремонт. В процессе ремонта от нас потребуется разобрать узел, а потом собрать все в точности. Некоторые автолюбители устанавливают коленвал относительно распредвала. Если в процессе ремонта они будут стоять твердо и не шелохнутся, это будет означать, что все сделано правильно. Многие делают именно так, но профессионалы поступают по-другому: они устанавливают валы по наносимым ими меткам. Таким образом можно более точно убедиться в том, что коленвал установлен правильно относительно распредвала.

Если установить ремень с небольшим смещением в пару зубьев, это приведет к тому, что двигатель будет работать нестабильно. Большое смещение вообще не допускается, так как это приведет к тому, что произойдет встреча поршней с клапанами, а это станет причиной капитального ремонта. Специалисты рекомендуют вместе с ремнем менять и помпу, и натяжной ролик. Нельзя точно сказать, что помпу придется менять обязательно. Дело в том, что она рассчитана на 180 000 километров, то есть служить она может вдвое дольше ременной передачи. Никаких особенных навыков для выполнения этой работы не потребуется. Нужно будет только в точности следовать инструкции и демонтировать и устанавливать детали в определенной последовательности.

Альтернативный метод откручивания шкива коленчатого вала

Один из самых сложных моментов при разборке двигателя – выкручивание крепежа шкива коленчатого вала. Этот болт нередко «прикипает» и сорвать его с места затруднительно, и сделать это путем блокировки двигателя коробкой и тормозами удается не всегда.

В качестве альтернативы указанного метода срыва болта можно использовать стартер (хотя не желательно).

Технология его выполнения такова:

• Отсоединяем провода от катушек зажигания и форсунок (чтобы в процессе откручивания болта не произошел запуск двигателя);
• На болт надеваем длинный ключ и проворачивая коленвал, подводим ключ так, чтобы он упирался в рычаги подвески или землю;
• Садимся в авто и кратковременно (не более 1 секунды) включаем в работу стартер;
• После каждого включения проверяем, удалось ли сорвать болт.

Мощности стартера при хорошо заряженном АКБ вполне достаточно, чтобы сорвать болт шкива. Но этот метод следует использовать только в крайнем случае, если другие способы результата не принесли.

Замена ремня грм митсубиси лансер 9 — АвтоЭксперт

Каждый автомобиль требует ухода. Только при этом условии он будет нормально функционировать. В этой статье мы будем говорить об одном из важнейших узлов автомобиля – механизме ГРМ. Если быть более точным, то здесь речь будет идти о замене ремня ГРМ на Мицсубиси Лансер.

Производитель этого автомобиля утверждает, что ремень следует менять только после 90 километров пробега. Надо сказать, что это достаточно много, у других автомобилей срок службы ременной передачи несколько меньше. Но совсем не обязательно, что прослужит он именно столько – срок службы может быть и больше, и меньше.

Это зависит от нескольких причин: в первую очередь от качества самого ремня, от условий эксплуатации и от манеры вождения.

Как определить износ ремня ГРМ и когда менять?

Каждому водителю следует знать, что допускать обрыва ремня нельзя ни в коем случае. В этом случае обязательно произойдет встреча клапанов с поршнями, а это уже капитальный ремонт, а следовательно и капитальные траты.

Раз в год нужно проводить диагностику узла ГРМ вообще и самой ременной передачи в частности. Периодический осмотр поможет выявить дефекты уже на ранней стадии.

Ремень просто необходимо заменить, если присутствуют следующие дефекты:

• ремень начинает трескаться;
• зубья имеют признаки износа;
• торцы размохрились;
• материал расслоился;
• на поверхности ремня видны масляные пятна.

В этих случаях замена ремня становится необходимостью

Хочется заострить ваше внимание на наличие масляных пятен на поверхности. Это говорит о том, что нужно заменить и сальники, так как, если этого не сделать, они будут пропускать масло и оно станет капать и на новый привод

А это обязательно приведет к его преждевременному разрушению, так как резина боится масла.

Кто-то для замены ремня обращается к специалистам, и они производят профессиональный ремонт за определенную плату. Здесь же мы будем говорить о самостоятельной замене ременной передачи.

Этот вариант наиболее подойдет для тех, кто хочет научиться разбираться в своей машине и не переплачивать за ее ремонт. В процессе ремонта от нас потребуется разобрать узел, а потом собрать все в точности.

Многие делают именно так, но профессионалы поступают по-другому: они устанавливают валы по наносимым ими меткам. Таким образом можно более точно убедиться в том, что коленвал установлен правильно относительно распредвала.

Если установить ремень с небольшим смещением в пару зубьев, это приведет к тому, что двигатель будет работать нестабильно. Большое смещение вообще не допускается, так как это приведет к тому, что произойдет встреча поршней с клапанами, а это станет причиной капитального ремонта. Специалисты рекомендуют вместе с ремнем менять и помпу, и натяжной ролик.

Нельзя точно сказать, что помпу придется менять обязательно. Дело в том, что она рассчитана на 180 000 километров, то есть служить она может вдвое дольше ременной передачи. Никаких особенных навыков для выполнения этой работы не потребуется.
