ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

• Отсутствие напряжения заряда аккумулятора;
• Генератор выдаёт низкое напряжение;
• Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Как измерить напряжение генератора?

Зная, какое напряжение должен выдавать генератор, также необходимо уметь его измерить. Ведь в противном случае будет невозможно понять, что оно слишком низкое или запредельно высокое. Есть два способа измерения напряжения. Первый – очень простой, но неточный. Бортовой компьютер авто показывает вольтаж. Поэтому можно просто посмотреть на его показания. К сожалению, они нередко бывают заниженными. А потому ориентироваться на эти данные для точной диагностики генератора не стоит. Кроме того, иногда на бортовом компьютере напряжение скачет под нагрузкой. Но это не всегда повод для поиска неисправности. Возможно, какой-либо из потребителей слишком мощный или подключен неправильно. Или же это – просто погрешность прибора.

Второй способ даёт максимально точный результат. Для этого потребуется мультиметр и помощник. Замер выполняется в следующей последовательности:

• Включить зажигание и удостовериться, что все сигнальные лампы на приборной панели загорелись в штатном режиме;
• Завести машину и проверить, что индикатор аккумулятора погас. Если значок АКБ горит, значит, неисправен генератор, аккумулятор или проблемы с проводкой;
• Прогреть автомобиль до рабочей температуры и включить все имеющиеся электропотребители;
• Взять мультиметр и установить на нём режим вольтметра;
• Попросить помощника поддерживать обороты мотора в пределах 3500;
• Мультиметр подключают к аккумулятору;
• Оценить результат измерений. Если всё в порядке, мультиметр покажет примерно 13-13,2 В или чуть больше. Если показания ниже, неисправен генератор либо АКБ.

Чтобы продиагностировать генератор, нужно подключить мультиметр к его выводам. На приборе должны появиться значения в пределах 14-14,3 В. Затем следует попросить помощника прибавить обороты мотора. Напряжение исправного генератора не должно прыгать более, чем на 0,5 В. Если оно меняется или изначально было ниже либо выше положенного, узел нуждается в ремонте.

Признаки отказа генератора

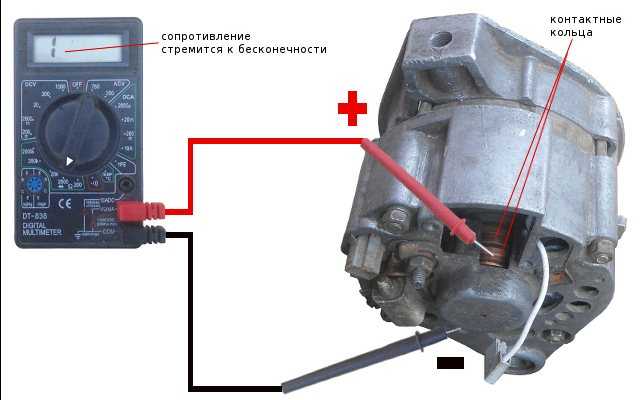

Испытание статора начинается с попытки повредить обмотки. Для этого подключите красный щуп мультиметра к металлической части статора, а черный щуп к последовательным обмоткам.

• Сопротивление должно быть выше верхнего предела измерения. Затем измеряются сопротивления между контактами обмоток. Они не могут отличаться более чем на 5%. Предел измерения мультиметра должен быть установлен на 200 Ом.
• Если в обмотке произошел сбой в электросети, короткое замыкание в обмотке или разрыв цепи, ее необходимо заменить. Есть мастерские, которые занимаются перемоткой статоров и роторов.

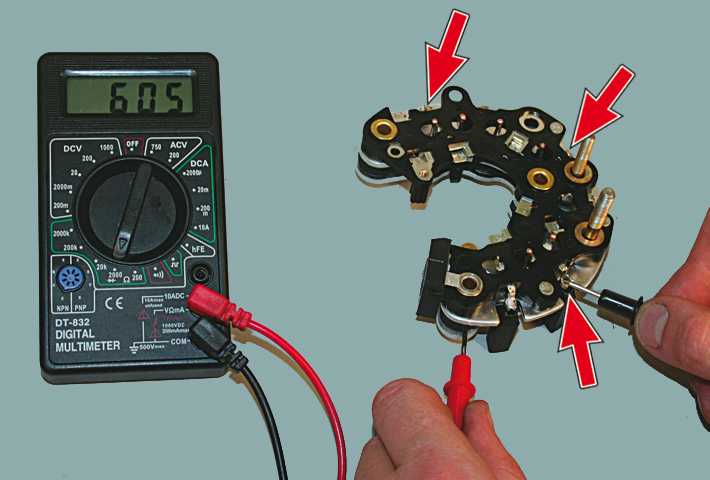

• Для проверки состояния диодного моста переключите мультиметр в режим измерения «диодный». Затем последовательно «прощупываются» светодиоды (их количество на подкове обычно 9) в переднем и заднем направлении. В прямом направлении (черный зонд к катоду) сопротивление 550-700 Ом, при обратном подключении выше максимального предела измерения.
• В случае выхода из строя диода сопротивление во всех направлениях будет практически нулевым. Такой диод следует заменить. Сложность замены диодов заключается в том, что диоды в генераторах переменного тока не паяны, а сварены точечной сваркой, чтобы обеспечить надежный контакт в различных температурных условиях.
• Генератор автомобильного генератора является неотъемлемой частью электрооборудования транспортного средства. При первых признаках неисправности необходимо проверить мультиметром.

Устранение неполадок своими силами

Ремонт авто разумно начинать с поиска самых простых неисправностей, в нашем случае – это механические повреждения. Следует осмотреть приводной ремень, отрегулировать его натяжение, исключить неисправность его щеточного механизма. Можно подтянуть крепления силовых проводов. Если эти работы не принесли результатов и напряжение бортовой сети на ваз 2114 все равно низкое, то можно приступать к разборке всего узла и проведения его полной диагностики.

Этапы работ, как и в первом случае, желательно вести от простых к сложным:

1. 1. Проверить регулятор, в рабочем ли он состоянии.
   2. Проверить напряжение на холодном моторе, оно должно быть не меньше чем 14,5 В.
   3. Заглушить двигатель автомобиля и отсоединить клеммы аккумуляторной батареи.
   4. В обязательном порядке отсоединить провода электропроводки от агрегата, подлежащего ремонту.
   5. От электроконтактного узла аккуратно снять защитную крышку.

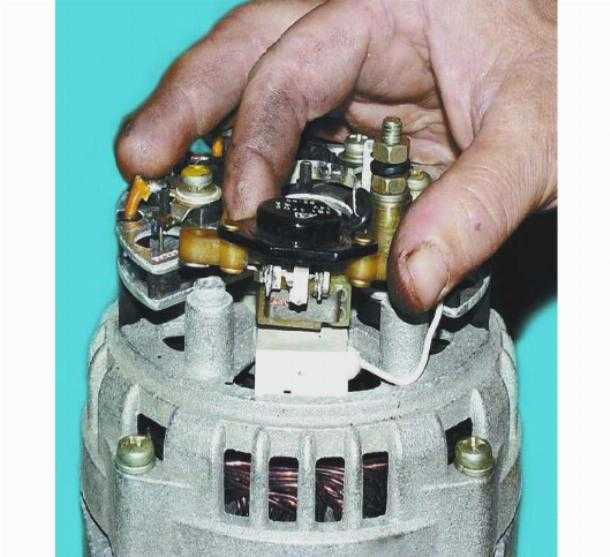

   6. Снять колодку проводов и регулятор.
   7. Проверить состояние щеток и щеткодержателя, в случае обнаружения их неисправности – заменить на новые.
   8. Убедиться в работоспособности регулятора (таблетки). Осуществить это можно при помощи аккумулятора, двух обычных батареек (пальчиковых) и одной лампы накаливания на 12 В. Для определения рабочего состояния регулятора необходимо поочередно подавать напряжение 12 В и 15 В. Лампочка, при этом, на щетках должна гореть.
   9. В случае обнаружения неисправности регулятора необходимо купить новый, и заменить его.
   10. Осуществить проверку диодного моста. Неисправную запчасть заменить на новую, сняв генератор с авто.

1. При наличии минимальных знаний электрика и вооружившись мультиметром проверить на работоспособность всех диодов (шести силовых и трех дополнительных). Для этого необходимо отвернут гайки крепления дистанционных втулок, отключить провода и снять подкову.
2. Произвести проверку обмотки генератора. Если выявляется пробой, необходимо заменить его.
3. Отсоединить аккумуляторную батарею с помощью следующих инструментов: — монтировка; — ключи на 13 мм и 10 мм; — 3 торцевые головки на 13, 17 и 19 мм. Сначала следует снять провод, которым запитывается АКБ, затем торцевой головкой, размером 13 мм открутить 2 болта, которыми прикреплен регулировочный кронштейн. После этого, проворачивая генератор, можно медленно снять его ось крепления к кронштейну.
4. Обязательно продиагностировать работоспособность переднего подшипникого узла.

Эксплуатация

Сам по себе генератор, устанавливаемый на ВАЗ-2114, устройство неприхотливое и надежное. Оно может без труда выдержать самые экстремальные нагрузки и будет служить в наиболее суровой обстановке, но при одном условии – автовладелец должен правильно эксплуатировать его.

Следующие рекомендации нужно обязательно выполнять:

• нельзя оставлять работать генератор, если аккумулятор снят;
• работа с электросваркой требует отключения и его и АКБ;
• присоединяя провода, нужно соблюдать полярность;
• работоспособность данного узла проверяется только в согласии с инструкцией.

Несоблюдение полярности зачастую провоцирует отказ всей электросистемы машины.

Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже 25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

ЧИТАЙТЕ ПО ТЕМЕ : Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.

Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

1. Реле-регулятор.
2. Цепь системы зарядки (все соединения).
3. Предохранитель.

И только после этого снимать и проводить диагностику генератора.

Проверка генератора

Данная процедура должна производится в такой последовательности:

• включается зажигание (все лампочки на панели в салоне должны гореть);
• запускается двигатель (если с генератором все в порядке, то индикатор АКБ гаснет);
• после разогрева силовой установки (90 градусов) требуется максимально загрузить сеть;
• помощнику нужно следить за тем, чтобы на холостом ходу сохранялись обороты – 3,5 тысячи;
• мультиметр подключают к аккумулятору.

В норме при полной загрузке показатели не должны быть ниже 13 вольт.

В случае если напряжение будет меньше указанного предела – генератор не производит достаточного количества электроэнергии.

Когда никаких проблем не замечено, осуществляется измерение после полного отключения нагрузки. Здесь нормальные данные – от 14,5 до 14,7 вольт.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

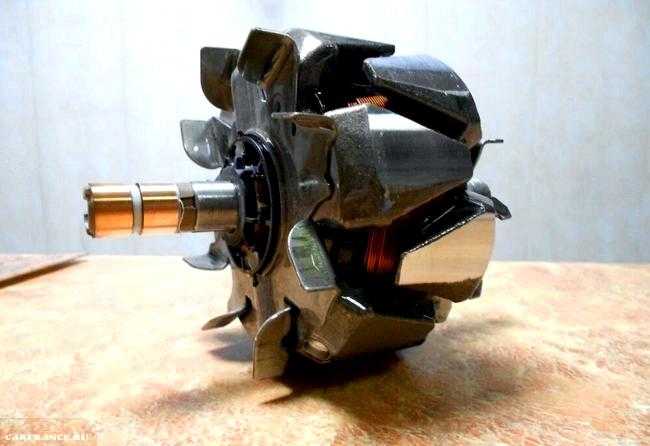

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

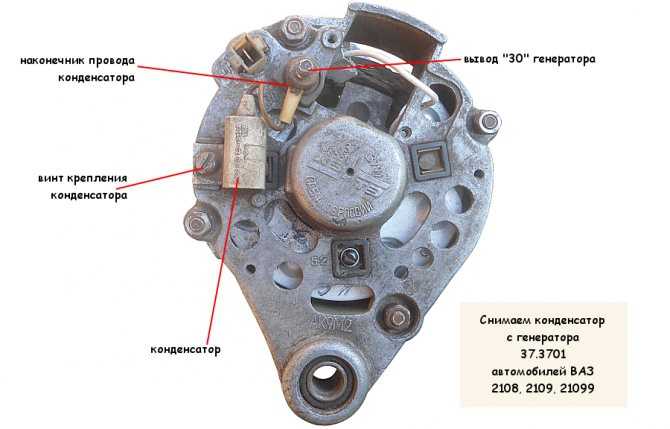

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.

Зарядка аккумулятора на холостом ходу. Просто о сложном

НОВИЧКАМ. Идет ли зарядка аккумулятора на холостом ходу, или же она генерируется только при движении автом…

Принцип работы генератора на ВАЗ-2114

Для того, чтоб конвертировать один вид энергии получаемого от мотора в другой, создаваемый генератором нужно наличие магнитного поля. А для того, чтоб сделать все условия для его возникновения, в генераторе находятся два главных и очень принципиальных элемента – это ротор и статор.

Ротор и статор генератора

Читайте так же

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора

Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Какой заряд на автомобиле должен быть? ОБСУДИМ

Простой и доступный способ проверки аккумулятора и генератора вашего автомобиля без траты денег на СТО.

Хитрости жизни и Полезные советы &#4 — Проверка аккумулятора и генератора автомобиля

САЙТ ПО РЕМОНТУ АВТО http://vwb3.ru/ мой новый канал https://www.youtube.com/channel/UCUoOAxK-s-nKF5eSHX2Mxxg .

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор

Что касается основных симптомов, признаки неисправности генератора следующие:

• на панели горит значок аккумулятора;
• аккумулятор не заряжается или кипит;
• фары и габариты светят тускло;
• появились шумы, свист или скрежет в области генератора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Причины

Давая напряжение, генератор вырабатывает свой ресурс. Отдельные его элементы со временем изнашиваются, и появляются в результате следующие неисправности:

• истирание щеток;
• пробой обмоток как статора, так и ротора;
• ослабление или разрыв приводного ремня;
• перегорание диодного мостика.

Причина того, что генератор плохо заряжает АКБ, также нередко кроется в банальном обрыве проводки или плохом контакте в местах соединения.

Если машина уже долгое время эксплуатируется, то в первую очередь следует осмотреть именно графитовые щетки. Они всегда первыми выходят из строя. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В данном случае требуется заменить пришедший в негодность элемент на новый. Цена щеток невысока, а продаются они фактически в любом профильном торговом заведении.

Плохой работе генератора способствует также, обрыв или чрезмерное растяжение ремня приводного. Он со временем утрачивает упругость и провисает. Взамен испорченного устанавливают новый. Проверить степень натяжения нетрудно – достаточно надавить на него рукой в центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Потому при обрыве в обмотках ротора или же статора их заменяют на новые.

Неисправности

Следующие признаки говорят о том, что с генератором возникли проблемы:

• громкий шум, издаваемый им;
• лампочка АКБ, установленная на панели, горит сильнее обычного;
• приборы освещения в машине слишком сильно светят;
• не включаются электроприборы, при потухшей индикации батареи.

Гул или шум от генератора показывает, что пришли в негодность подшипники. Чаще всего поломка случается в переднем. Пользоваться машиной с такой неисправностью не стоит – если генератор заклинит, то, вероятнее всего, он окончательно утратит работоспособность. Новый, как известно, стоит не дешево.

Яркое горение лампочек (даже при отключенном двигателе) указывает на превышение граничного напряжения в сети.

Генератор выдает недостаточное напряжение. Что делать?

Недостаточный уровень зарядки автомобильного аккумулятора является причиной отказа запуска двигателя. В темное время суток недостаточное напряжение на выходе генератора может привести к остановке двигателя во время движения. Если индикаторная лампа зарядки аккумулятора на приборной панели начинает моргать, либо постоянно светиться в процессе работы двигателя, следует немедленно измерить напряжение генератора, подаваемое для заряда АКБ. Также следует измерить напряжение на аккумуляторе при заведенном двигателе.Причины низкого напряжения, методы контроля и ремонта

Напряжение, подаваемое на аккумуляторную батарею в время работы силового агрегата должно быть в пределах от 13,2 до 15,0 Вольт. Если оно больше 15 Вольт, возможен перезаряд аккумуляторной батареи, выход из строя электронных устройств автомобиля и дополнительных устройств. Если напряжение менее 13 Вольт, аккумулятор неэффективно заряжается, при включении мощных энергопотребителей авто, возможно экстремальное падение бортовой сети. Если менее 12 вольт – АКБ не заряжается вообще.

1. Слабое натяжение ремня.

Часто такая причина сопровождается свистом ременной передачи. Также возможно попадание на зоны ременной передачи (шкивы, ролики) смазочных материалов, других жидкостей. Следует с помощью неагрессивных растворителей очистить ремень. Также необходимо подтянуть ремень. Уровень «провисания» ремня на длинном свободном участке при надавливании на него большим пальцем должен быть в пределах от 0,5 до 1,0 сантиметров. Перенатяжение также опасно: это приводит к преждевременному выходу из строя роликов, подшипников и втулок.

2. Выход из строя «таблетки» (шоколадки) генератора

. Так иногда называют реле-регулятор напряжения. Обычно она ремонту не подлежит, ее следует менять на аналогичную. Во многих случаях замену регулятора можно произвести без демонтажа генератора.

3. Износ щеток генератора.

Иногда они входят в систему реле-регулятора, и заменяются совместно с ним. Остаточная длина щеток должна быть не менее 7 миллиметров, если менее, их заменяют.

4. Пробой выпрямительных диодов

. Такая неисправность встречается при переполюсовке аккумуляторной батареи. Генератор при этом во время работы двигателя сильно нагревается. Диодная «подкова» меняется полностью или диоды заменяются поэлементно.

5. Обрыв обмоток генератора.

Неработоспособность можно определить по разному цвету лаковой изоляции обмоток. При этом заменяются статор или ротор в сборе. Перемотка обмоток нерентабельна.

Источник

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Источник

Почему нет зарядки аккумулятора ВАЗ 2109?

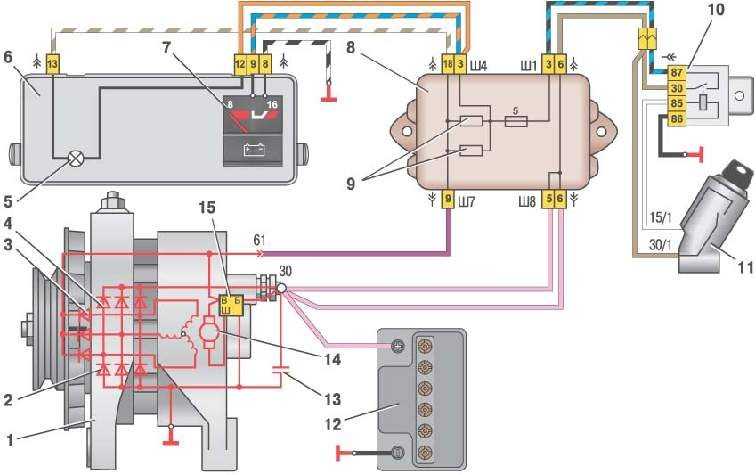

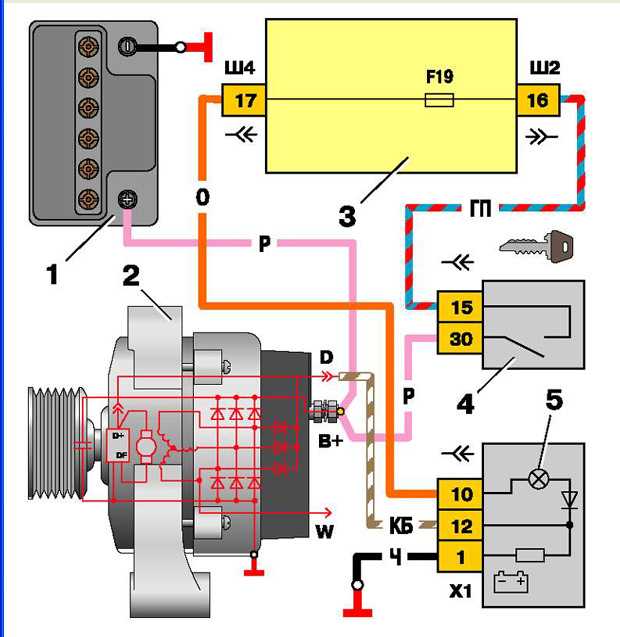

Генератор и аккумулятор на ВАЗ 2109 — источники электрической энергии. Аккумуляторная батарея помогает запустить мотор, а также подпитывает потребители электрической энергии при неработающем двигателе. Основной инициатор напряжения в автомобиле — генератор. Он питает все приборы во время работы двигателя и при этом заряжает батарею. Поэтому в большинстве случаев, если нет зарядки аккумулятора ВАЗ 2109, значит работа тандема генератор — аккумулятор нарушена. Искать причину разрядки нужно либо в самой конструкции генератора, либо на пути от него до АКБ. Иногда причина также в плохом контакте либо чрезмерном износе самого аккумулятора. Исправлять эту проблему необходимо срочно, поскольку силами батареи эксплуатировать автомобиль удастся считанные часы (в зависимости от ёмкости). Нужно выявить неисправность в звене источников тока и устранить её.

Генератор ваз 2114 выдает только 10 вольт

Сообщения: 6 Зарегистрирован: 03 апр 2011, 00:00 Откуда: Ишим Стаж: 2011 Авто: ваз 1

Рейтинг: 6

Репутация: 0

Сообщение Djinny » 05 апр 2011, 15:47

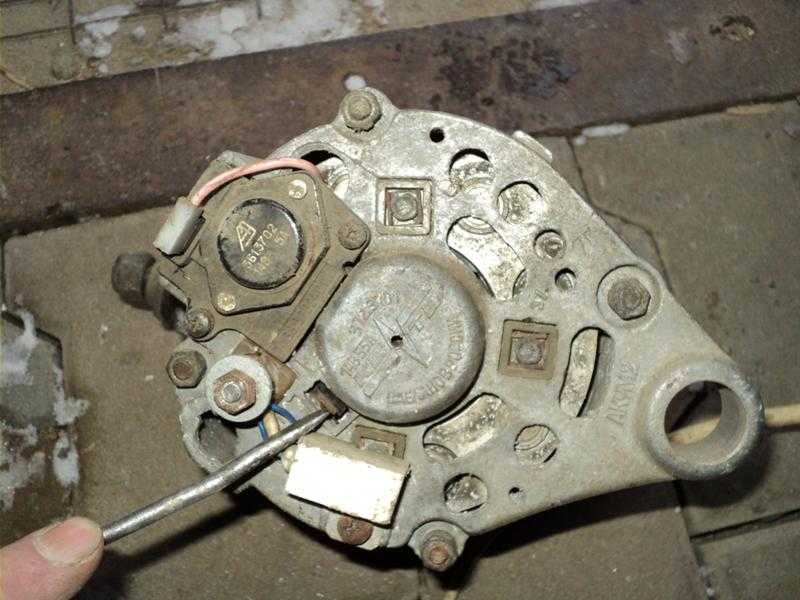

регулятор с щетками идет, а гену все равно снимать, т.к на ОКЕ подлазить трудновато.

Сообщения: 201 Зарегистрирован: 24 июл 2008, 00:00 Откуда: Тюмень Стаж: 2002 Авто: МАЗ-509А, тягач

Рейтинг: 201

Репутация: 0

Сообщение ivashka » 05 апр 2011, 21:41

Djinny , стоит ткнуть осциллографом в плюс и можно увидеть провалы при сгоревших диодах.

Добавлено спустя 2 дня 14 минут 48 секунд:

Сегодня на работе с напарником разбирали генератор с самовозбуждением на 24 вольта, тракторный. На стенде выдает стабильно 12 вольт. Причина падения напряжения — сгорели две из пяти обмоток статора.

Источник
