Почему возникает вибрация Нива Шевроле?

Для начала необходимо убедиться, что вибрация автомобиля возникает в узлах трансмиссии, а не на креплении силового агрегата. Для этого устанавливаются рычаги КПП и раздаточной коробки в положение нейтрали, а обороты двигателя доводятся до тех, при которых была вибрация обнаружена. Если вибрация снова возникает, то причина кроется в опорах двигателя или коробки.

Резинометаллические изделия со временем расслаиваются и теряют свои упругие свойства. Если же вибрация пропала, то под подозрением промежуточный вал и карданные валы.

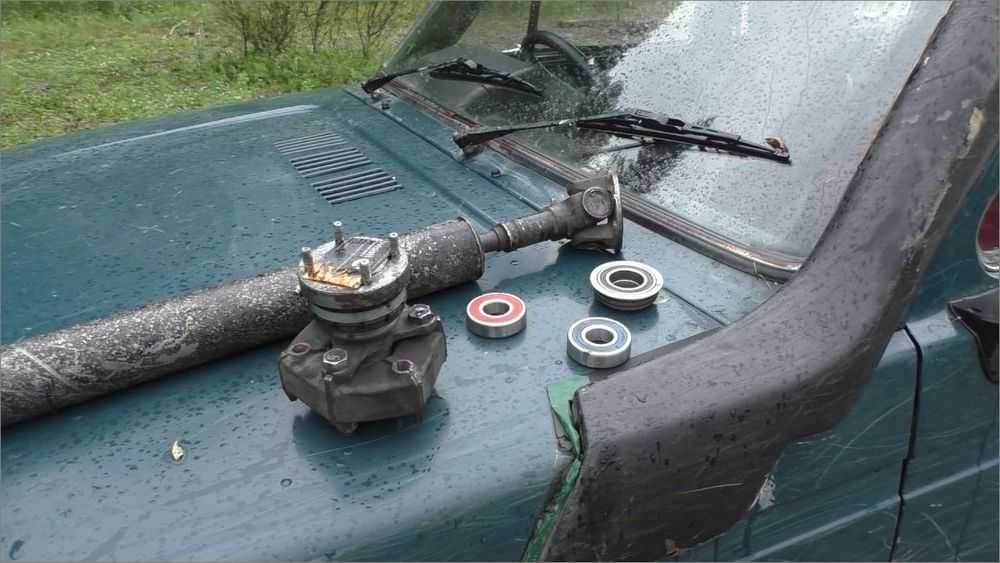

Состояние промежуточного вала оценивается при включенной прямой передаче (IV скорость). Дрожь, передающаяся на кузов автомобиля, исходит от шарниров, эластичной муфты или фланцев. Для проверки биения карданов необходимо разогнаться до исследуемой скорости, а еще лучше – до скорости чуть выше той, при которой обнаруживалась вибрация Шевроле Нива. Затем рычаги КПП и раздатки переводятся в «нейтраль», и автомобиль пускается «накатом». Работают только карданные валы. Проблема не устранилась – однозначно валы разбалансированы.

Последняя причина дрожи автомобиля во время движения может заключаться в нарушенной центровке раздаточной коробки. Особенно это бывает после ремонта трансмиссии. Сразу следует проверить состояние опор крепления двигателя и КПП. При изношенных подушках центрировать раздатку бессмысленно.

Динамический виброгаситель, принцип работы

Когда вибрация происходит вниз-вверх, виброгаситель инертно противодействует этому за счет не жесткого, упругого соединения. В противном случае он бы стал колебаться с узлом автомобиля вместе, как одно целое. Через данное упругое крепление виброгаситель передает агрегату энергию противоположной направленности.

Однако это же соединение по причине своей упругости в результате перемещает виброгаситель вниз. Агрегат же к этому моменту уже начинает двигаться вверх. При этом виброгаситель уже не находится в состоянии покоя, а перемещается в противоположном направлении. Из-за этого его инерция становится еще больше, а, следовательно, и весомое противодействие.

Вибрации на ниве, пролог

Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» — это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине ))) И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы «серп и молот», были отвезены на дополнительную балансировку.

Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.

Почему дергается двигатель на малых и холостых оборотах

Итак, если машина дергается на холостых, причин для такой неисправности может быть несколько. Чаще всего проблемы затрагивают систему зажигания и систему питания, реже выходят из строя элементы системы управления двигателем или детали внутри ДВС.

• Прежде всего, следует исключить повреждения подушек двигателя, так как усиление вибраций от ДВС в этом случае часто происходит именно на ХХ. Если с подушками все в норме, тогда подергивания силового агрегата могут возникать по причине сбоев в работе одного цилиндра.
• Наиболее распространенной причиной являются свечи зажигания, а также высоковольтные бронепровода. Зачастую свеча зажигания может оказаться поврежденной, грязной от нагара и т.д., в результате чего искра на ней есть, но очень слабая или нестабильная, подается не под тем углом.

К аналогичным симптомам в виде подергивания мотора также приводит повреждение изоляции высоковольтных проводов, когда искра «пробивает». Дополнительного внимания заслуживает и катушка зажигания, коммутатор, модуль зажигания, трамблер. В зависимости от того, какая система зажигания установлена на тот или иной двигатель, все ее элементы нужно проверять поочередно.

После диагностики системы зажигания нужно переходить к системам топливоподачи и подачи воздуха. Как правило, неисправными или загрязненными могут оказаться инжекторные форсунки. Также проверяются топливные фильтры, топливные магистрали следует осматривать на предмет утечек.

Отметим, что обычно топливная система является виновником провалов и рывков во время работы ДВС под нагрузкой, однако и в режиме холостого хода горючего может быть недостаточно или оно подается в двигатель с перебоями. Пошагово необходимо проверять

А еще интересно: Гильзованный двигатель: что это значит, плюсы и минусы

карбюратор и его регулировки

, инжектор и отдельные элементы системы,

бензонасос

и т.д.

Еще добавим, что в случаях, когда двигатель дергается на холостых, необходимо убедиться в том, что в нормальном состоянии находится не только топливный, но и воздушный фильтр.

Дело в том, что если фильтр воздуха грязный, двигателю может быть недостаточно кислорода для приготовления правильной по составу топливно-воздушной смеси. То же самое справедливо и в случаях, когда в системе питания происходит завоздушивание или на впуске имеет место подсос лишнего воздуха.

В любом случае, смесь может оказаться слишком обогащенной или обедненной, при этом не происходит нормального и своевременного сгорания такого заряд в цилиндре. Параллельно в подобной ситуации еще сильнее покрываются нагаром свечи, дополнительно ухудшается искрообразование.

На инжекторных моторах причиной подергивания на холостых в ряде случаев является электронная система управления двигателем (ЭСУД). В подобной ситуации следует учитывать, что указанная система включает в себя целую группу различных электронных датчиков и исполнительных устройств, которые обмениваются данными с контроллером (ЭБУ).

Если какой-либо датчик вышел из строя, происходят пропуски зажигания в цилиндрах или другие сбои, тогда система управления ДВС на некоторых авто сразу информирует об этом водителя. При этом далеко не всегда при различных неисправностях элементов ЭСУД и других поломках может

загореться «чек» на приборной панели

, код ошибки отображается на экране бортового компьютера и т.д. Ошибка фиксируется только в памяти ЭБУ, но для считывания кода ошибки в этом случае потребуется отдельно проводить

компьютерную диагностику

Еще одной возможной причиной подергивания двигателя на холостом ходу являются неполадки в области дроссельной заслонки и проблемы с РХХ (регулятор холостого хода). Сам регулятор холостого хода является шаговым электродвигателем, который перекрывает канал для подачи воздуха в обход дроссельной заслонки.

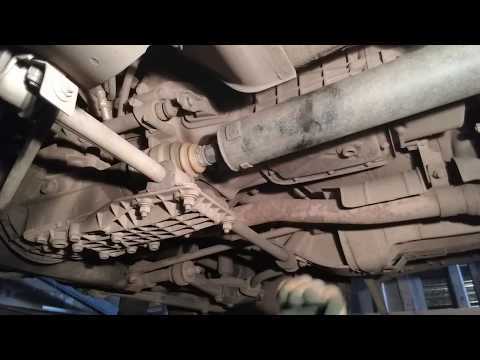

Chevrolet Niva 2003 › Бортжурнал › Устраняем вибрацию кардана

Пару дней поездив с вибрирующим шрусовым карданом на задний мост, понял что надо что то делать, иначе растрясывает так, что в туалет очень хочется после поездки) Так и похудеть не долго.

Решил протестировать, поменяв местами передний и задний карданы. Заодно протянул хвостовик заднего моста, а гайка то была прослаблена почти на оборот. Сразу в 2 раза уменьшился люфт хвостовика.

Поехал тестировать и о чудо. Вибрации исчезли. Точнее они конечно есть на тех же 60-100км/ч, но столь мало заметны, что ощущаются только визуально по вибрации ручки переключения передач.

Так и не понятно, в чем дело то. В открученном хвостовике ли, в разбалансированном новом шрусовом кардане или полный комплекс разболтанности машины, который больше влияет на шрусовый кардан чем на крестовинный. Пока решил оставить так, спереди шрус, сзади крестовина, хотя задний тоже к замене скоро, крестовина гуляет в пару мм. Но пока покатаемся. Может на второй шрусовый накопим, но уже интереса ради на саратовский.

По шевику много информации здесь: Описаны причины наших вибраций https://www.chevy-niva.ru/viewtopic.php?t=4752&postdays=0&postorder=asc&start=340 и здесь: https://www.chevy-niva.ru/viewtopic.php?t=37260 У меня тоже машинка в эксплуатации с 2004 г стукнуло 100 000 т.км Вибрация (приемлемая- супруга не замечает

Chevrolet Niva BlackHunter Бортжурнал вибрация резонанс на 80 кмч

Итак, поговорим о вибрации в шниве с крестовыми карданами.

Дано: вибрация при разгоне на 20-40-60-80 км/ч. Вибрация проявляется только при нагрузке — либо в режиме тапка в пол, либо при полной загрузке багажника и салона. На 80 км/ч вибрация есть почти всегда. При скорости выше — тишина.

Еще одной особенностью является полное отсутствие вибрации на холодном автомобиле, то есть первые 5-10 км вибрация отсутствует. Потом постепенно проявляется. Отсюда вывод — что-то нагревается: резинки в тягах, бублик, подушки КПП или РКПП…

Причем, что примечательно, давишь на газ, появляется вибрация, отпускаешь немного газ и опять давишь — вибрация пропадает. Без нагрузки и на нейтрали в РКПП вибрации нет.

1. Для начала заменил реактивные тяги на сток — вибрация почти пропала, но постепенно появилась снова.

2. Снял задний кардан — вибрации абсолютно нет.

3. Покупаю и ставлю два новых кардана Белкард. Вибрации стало меньше, но все равно появляется в резонансе.

4. Заменил РПМ и РЗМ на новые — ничего не изменилось.

5. Отрегулировал и отцентровал положение РКПП, опустил РКПП на 2 мм — вибрация еще уменьшилась, но в резонансе опять появляется.

6. Поменял карданы местами — никаких изменений.

7. Купил и поставил регулируемые реактивные тяги на сайлентах 2108, нижние тяги удлинил примерно на 5 мм — вибрация почти отсутствует, но после пробега 10-20 км по городу или километров 50 по трассе появляется на 20 км/ч при режиме тапка в пол и на 80 км/ч, чем больше загрузка багажника, тем грубее вибрация.

8. Поменял подуставшую опору КПП — изменений нет.

В принципе, осталось заменить подушки раздатки и промвал, так как чувствую, что причина где-то там. Плюс еще немного удлинить нижние тяги, чтобы фланцы РЗМ и РКПП лежали в одной плоскости.

Кажется мне, что задний кардан выравнивает плоскость вращения фланцев, при этом РКПП выгибается на подушках и передний кардан оказывается вне плоскости фланцев, отсюда и несогласованность карданов, а она порождает вибрацию.

При открученных подушках вибрации нет.

На днях буду снимать КПП и менять сцепление, заодно посмотрю промвал, может шрус там умирает или бублик.

Кто может подсказать, куда копать?

Принцип работы и применение виброгасителя

В любом случае виброгашение производится за счет поглощения энергии колебаний либо увеличения потерь при преодолении инерционного или упругого сопротивления виброгасителя.

Динамический виброгаситель для Нивы

Область использования виброгасителей довольно широка и точно так же велико количество конструкторских решений их реализации. Они способны подавлять вибрацию редукторов и электродвигателей, на трубопроводах и у бурильных машин, в холодильных установках и других механизмах и устройствах. Они являют собой: демпферы, подпружиненные поршни, дроссели, амортизаторы, расширяющиеся звенья трубопровода, гибкие и жесткие отражатели в виде перегородок, разные противовесно-колебательные системы, камеры со сжатым воздухом или газом и так далее.

Решение проблемы с вибрацией

Подробности Категория: Модернизация трансмиссии Создано 12.08.2008 05:41

Игорь ГУБАРЬ Фото: Игорь ГУБАРЬ, Александр СТРАХОВ-БАРАНОВ

Проблема номер один, с которой сталкиваются владельцы Chevrolet Niva, – вибрация. Иногда она проявляется как невнятный гул, нередко – как реальная тряска, но в том или ином виде присутствует почти всегда.

Даже краткий анализ ситуации с вибрацией на Lada 4×4 (теперь так называется старая «Нива») и Chevrolet Niva вынуждает поставить неутешительный диагноз – в проблеме виновата низкая культура производства. Можно, разумеется, грешить на конструктивные особенности: раздаточная коробка отдельно от КПП, большой угол работы заднего карданного вала, короткий, как в случае с ВАЗ-2121, промежуточный вал и т. д. Но практика показывает, что вибрацию часто не получается устранить на все сто, даже поработав над целым комплексом возможных причин. Порой невозможно найти эту самую причину вовсе. К тому же есть другие внедорожники с «отдельными» раздаточными коробками – Suzuki Samurai, MB Gelandewagen. Машины есть, а проблем с повышенной вибрацией нет… Впрочем, это слабое утешение для тех, кто хочет ездить на «Ниве», не морщась и не наблюдая в зеркале заднего вида расплывчатые силуэты. Мы решили начать борьбу с вибрацией на нашей Chevrolet Niva с очевидного: с замены карданных валов, биение которых, особенно заднего, было видно невооруженным глазом.

Ловкость рук

В качестве достойной альтернативы были избраны валы со ШРУСами вместо крестовин, которые производит тольяттинская , а реализует в Москве . Они не слишком дороги – в розницу около пяти тысяч рублей. В свое время у них были проблемы с рвущимися пыльниками, которые этим летом производитель заменил на более прочные. Именно такой вал, нового образца, мы и поставим сегодня на нашу Chevrolet Niva, от рождения страдающую жуткой тряской в диапазоне 50–70 км/ч. Старый вал пометим на всякий случай и снимем, отвинтив восемь гаек. Выбрасывать его не станем, отвезем после на завод, балансирующий валы, посмотрим на заключение специалистов.

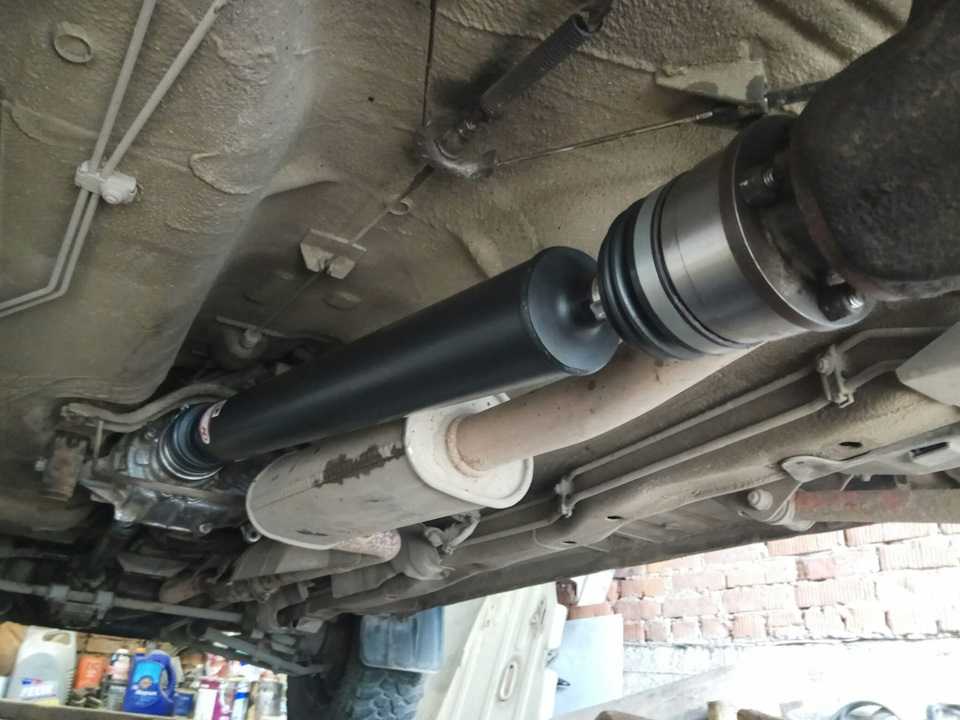

Чтобы установить новый вал, в котором нет шлицевого соединения, а изменение длины происходит за счет скольжения шариков по пазам ШРУСа (фото 1), необходимо снять заднюю поперечную опору раздаточной коробки (фото 2). Если ее не демонтировать, то вал упрется и ни за что не станет на фланец (фото 3). Соединяем задний шарнир и фланец РЗМ, поворачивая вал и понемногу осаживая шпильки (фото 4). С передним придется чуть повозиться. Сперва надо заменить штатный фланец с четырьмя отверстиями на тот, что прилагается к новому валу. Он рассчитан на ШРУС и оснащен шестью гнездами под шпильки. Установив его и затянув с необходимым моментом гайку, смажьте герметиком поверхность, которая будет соприкасаться с шарниром (фото 5). В дальнейшем это не даст смазке выдавиться через отверстия шпилек. Собственно смазки закладывать надо насколько возможно меньше. Приблизительно как на фото 6. Оба шарнира, кстати, полезно будет разработать еще до установки. Заводя вал сверху, состыковываем его с фланцем и совмещаем отверстия (фото 7). Затянув шпильки, устанавливаем перекладину на место (фото 8). Готово, можно ехать на испытания!

Никакого мошенничества

Утверждать, что после установки вала со ШРУСом вибрации пропали напрочь, я не решусь. Пик на 60 км/ч ослабел – это факт. Можно даже сказать, что если вибрация и ощущается, то она какая-то бессистемная, слабая, но с заметным ритмом, совпадающим с вращением вала… Что это – передний вал? Биение фланца? Плохо закреплен какой-нибудь узел трансмиссии? Что-то еще? Мы это выясним, а пока же я наслаждаюсь почти тишиной в салоне и почти четким изображением в зеркале заднего вида.

По материалам: Журнала «club4x4»

Подушки раздатки.

Вот в данной новой детали, мы полностью на стороне конструкторов автоТАЗа. Деталь, которую действительно можно назвать тюнинговой. Много «резинового мяса» и конструкция уже работает совершенно по другому. Рекомендуем поменять подушки раздатки старого образца, на подушки нового образца, при первой возможности. На очень многих сайтах посвященных ниве, данные подушки рекламируют как запчасть от нивы-урбан, и просят большие деньги. Между тем данная деталь ставится просто на М-ки. Каталожный номер 21214-1801012-02.

Пример из истории. Надежность мерсовских подвесок уже вошла в истории и легенды. Речь не о современных многорычажках, в которых насчитывается по 20 деталей, речь о машинах выпуска 90 годов. Секрет прост, почти все сайлентблоки и подушки были размером с кулак, поэтому и ходили по 300-500тыс.

Способы устранения неисправностей

Некоторые манипуляции можно выполнить самостоятельно, без услуг подчас дорогостоящего автосервиса.

Но многие предпочитают идти на риск, приобретая новые детали.

За подушками двигателя и коробки необходимо периодически следить. Если автомобиль эксплуатируется в жестких условиях, то на эти узлы существенно возрастают нагрузки. Кардан шевроле нива подлежит балансировке, но только при определенном допуске биения. Некоторые водители отдают кардан на восстановление, другие же предпочитают покупать новый.

Определенную долю вибрации удается убрать, если заменить карданы с крестовинами на карданы со ШРУСами.

При этом придется вносить небольшие изменения, так как фланцы хвостовиков не идентичны. Наконец, центрирование раздатки можно выполнить самостоятельно, если ослабить ее крепление и, перемещая по плоскости, добиваются такого ее положения, чтобы зазор между фланцами был минимальным. Здесь имеются в виду фланцы ведущего вала раздатки и промежуточного вала.

Что такое антирезонанс

При возникновении колебаний автомобильного агрегата, на котором стоит динамический виброгаситель, он начинает колебаться в противоположном направлении (противофазе), за счет чего снижается амплитуда биения. А происходит это благодаря явлению антирезонанс.

Технические это реализовано с помощью упругого соединения агрегата определенной жесткости с виброгасителем, а также инерции последнего, которую имеет любой предмет. Инерция зависит от массивности объекта. Инерцией является способность предмета противодействовать усилиям, оказываемым на него, за счет своего веса.
