Как расшифровать коды ошибок на opel astra h

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Из чего состоит ошибка

По стандарту OBDII все комбинации должны состоять из 5-ти символов.

Первый символ, указанный перед кодом, поможет определить категорию ошибки:

В — неисправность «кузовных» элементов (системы управления стеклоподъемниками, переключательными устройствами, безопасности, центральным замком и т. д.);
С — неполадки в работе подвески и ходовой составляющей;
Р — неисправности модуля управления мотором, трансмиссией, датчиков и электрических цепей;
U — ошибки в функционировании электронных модулей (управления системой парковки, цифровых интерфейсов).

Второй символ в комбинации обозначает класс неисправности:

0 — общий символ для всех OBD-2 кодов;
1 и 2 — категория ошибки;
3 — резервный символ.

Третья цифра свидетельствует о типе проблемы:

1 и 2 — неисправности в системе впрыска и подачи горючего;
3 — неполадки в работе системы зажигания;
4 — ошибки в функционировании вспомогательных узлов и механизмов (каталитических нейтрализаторов или улавливания паров горючего);
5 — неисправности контроллеров холостых оборотов и других датчиков;
6 — неполадки в функционировании электрической и электронной составляющей авто;
7 и 8 — ошибки в работе модуля управления коробкой передач;
9 и 0 — резерв.

Четвертый и пятый – число, соответствующее порядковому номеру неисправности.

Неисправность может выводиться и в других форматах, на это влияет:

тип оборудования, использующегося для диагностики;
версия программного обеспечения тестера;
версия утилиты на компьютере;
метод проверки — самодиагностика, компьютером или тестером.

Как сбросить ошибки?

После этого, габариты остаются гореть только с одной стороны «указанной поворотником». После этого дворники чистят стекло с заданным интервалом.

Интервал регулируется в пределах от 2 до 15 секунд. Стандартный интервал равен 4 секундам.

Ошибки в авто имеюти разный статус, поэтому даже при их наличии индикатор Check Engine может не гореть. Так сказать, в штатном режиме, для этого требуется дилерский сканер Tech 2.

А если его нет под рукой или не хочется просто так ехать к дилеру и тратить деньги и время? Для этого производитель предусмотрел ручной режим. Одновременно выжимаем педали газа и тормоза и держим Только ПОТОМ вставляем ключ в замок зажигания Включаем зажигание но не заводим машину!

Опель Астра. Как погасить ЧЕК. Шаг третий.

Вставляем ключ в замок зажигания. Включаем зажигание двигатель не заводим!

Нажимаем теперь уже вместе педаль газа, педаль тормоза и держим. Ждем несколько секунд, удерживая педали, до появления сообщения Если все сделано верно, то на месте пробега будет показано сообщение «ECN» error code number и коды ошибок.

При нажатии на педали, важно чтобы сработали концевые выключатели, поэтому на тормоз давим со средним усилием, а газ нажимаем «в пол» до щелчка. Р Проверьте напряжение клапана давления наддува

Р Неполадки датчика коленвала. Отбрасываем последние 2 в этом случае это Если получили ошибку , сначала прибавляем ноль, затем отбрасываем последние 2 цифры.

Получаем ошибку Р Р Проверьте генератор IPC. Возможны неполадки цепи управления лампой L. Один их признаков неисправности — лампочка генератора может внезапно загореться при включённом двигателе и также неожиданно гаснуть.

Отбрасываем последние 2 цифры в первом случае сначала добавляем 0, а потом отбрасываем соответственно 03 и Р Неисправность регулировки фаз газораспределения.

Отбрасываем последние две, получаем ошибку Р Р Неполадки с управлением положения привода сцепления.

Расшифровка кодов

Чтоб разобраться с кодами ошибок Опель Astra Н на российском языке, необходимо знать, расшифровку буквенных обозначений, которые приняты производителем — к ним относятся В, С, Р и U.

Без помощи других можно диагностировать только ошибки работы мотора, другими словами начинающиеся с буковкы Р. Чтение кодов ошибок и их расшифровка, начинающиеся с В, С и U могут считываться только с внедрением специального оборудования для диагностики. К примеру, ошибка 000970 значит замыкание контактов в монтажном блоке.

Цифра на 3-м месте значит тип неисправности:

Числа, стоящие на 4-м и 5-м месте, означают номер ошибки.

Таблица неисправностей

На общей расшифровке приборной панели основные неисправности выделены номерами.

Порядковый номер	Расшифровка
2	Масленка говорит о неисправности в системе смазки картерного отсека двигателя.
3	Сигнал говорит о падении уровня тормозной жидкости.
4	Подушки безопасности неисправны или отключены
7	Ремни безопасности не пристегнуты или сломан датчик
8	Требование закрыть двери
9	Нет зарядки на аккумуляторной батарее
15	Требуется проверить катализатор – возможно узел не исправен
16	Датчик АБС
17	Давление в шинах упало ниже нормы
29	Мотор перегрелся или есть проблемы с системой охлаждения.
35	Имеются проблемы с силовой установкой или КПП.

Здесь указаны только индикаторы. Подробное описание ошибок приведено ниже.

Проведение диагностики автомобиля своими руками

Для проведения диагностики необходимо выполнить некие деяния, которые отличаются для автотранспорта с механикой и коробкой-автомат.

210111 — неисправность

Электродвигатель дроссельной заслонки вышел из строя либо засорился. Обычно довольно почистить механизм от грязищи и пыли. В последнем случае, устройство подменяют полностью.

34004

Датчик положения распределительного вала поврежден либо вышел из строя. Неувязка случается очень изредка, но при ее возникновении машина начинает привередничать либо совсем откажется заводиться. Также неисправность можно повстречать под номером 034004.

Ошибка 3608

Подогреватель кислородного датчика неисправен либо поврежден. Для выполнения диагностики рекомендуется проверить магистраль детектора. Зависимо от версии электроники, также находятся варианты обозначения:

4205A — неисправность

Поврежден катализатор либо забит. Также может гласить о пробое в корпусе либо рассыпании ячеек. Может указываться как 04205А, это значит, что следует немедля заменить устройство. Но в российских критериях, его просто вырезают из магистрали, заваривая отрезок трубы подходящего поперечника.

Также обозначается как 006800 и гласит о повреждении дроссельной заслонки. Если диагностика установила факт износа – узел изменяется полностью.

Ошибка 1166

Возникает после замены ГРМ на авто 2008 года, также может выводиться как 001166. Для устранения трудности будет нужно проверить корректность установки меток.

Как сбросить ошибки

Для автомобилей с EasyTronic и механическими коробками переключения актуальна такая последовательность действий.

Если ранее диагностика уже проводилась таким методом и неисправность полностью устранена, ошибка больше не будет проявляться.

Для АКПП

В случае с автоматическими коробками переключения передач последовательность действий выглядит несколько иначе:

В автомобилях с автоматической КПП важно выполнить процедуру так, чтобы сработали концевые выключатели. Следовательно, надо давить на педаль газа как можно глубже, чтобы появился характерный щелчок

На тормоз в то же время давите со средними усилиями.

Расшифровка кодов

Чтобы разобраться с кодами ошибок Opel Astra Н на русском языке, следует знать, расшифровку буквенных обозначений, которые приняты производителем — к ним относятся В, С, Р и U.

Код B касается кузовных конструкций: электроподъемников, центрального замка и др.
Код С относится к ходовой части.
Код P связан с работой мотора и (или) коробкой передач.
Код U дает информацию о работе электронных блоков.

Самостоятельно можно диагностировать только ошибки работы двигателя, то есть начинающиеся с буквы Р. Чтение кодов ошибок и их расшифровка, начинающиеся с В, С и U могут считываться только с использованием специального оборудования для диагностики. Например, ошибка 000970 означает замыкание контактов в монтажном блоке.

0 — общий для кодов диагностического разъема OBD II — это коды, которые имеют стандартную расшифровку неисправностей;
1 и 2 – год выпуска;
3 – резервная позиция.

Цифра на 3-м месте означает тип неисправности:

1 и 2 — системы топлива или системы подачи воздуха;
3 — система зажигания;
4 — дополнительный контроль;
5 — холостой режим;
6 — ECU или его цепи;
7 и 8 — трансмиссия.

Цифры, стоящие на 4-м и 5-м месте, означают номер ошибки.

Зная, как проверить на ошибки Opel Astra Н и расшифровать их, можно провести диагностику автомобиля самостоятельно.

Правда, диагностировать своими силами можно лишь ошибки работы двигателя, которые начинаются с буквы Р. Считать ошибки, начинающиеся с букв В, С и U, которые высвечиваются, например, когда перегорела задняя лампочка над номером, можно лишь специальным диагностическим оборудованием. Для правильного проведения диагностики необходимо знать не только, как провести диагностику, но и как сбросить ошибки на Opel Astra Н.

ELM327 – дешево, но нефункционально

Есть целая пачка китайских сканеров на базе чипа ELM327. Существуют устройства с разным интерфейсом – WI-FI, bluetooth, USB. Их основным преимуществом является низкая цена и возможность работать без проводов.

На момент подготовки этого материала Но его работа сопряжена с целым рядом нюансов:

Для использования сканера необходимо обзавестись специальным платным приложением, например, Torque. Обычно никто не хочет переплачивать, поэтому придется искать бесплатную (читай взломанную) версию.
Устройство не распознает все ошибки (особенно если сравнивать его с дилерскими сканерами типа GM Tech2 или MDI).
Интерфейс хоть и адаптирован под чтение кодов, он не предусматривает поддержку сервисных функций, например, программирование иммобилайзера, изменение параметров электронного блока управления и т.д.

Дилерские сканеры GM Tech2 и MDI

Как GM Tech2, так и MDI – это дилерские девайсы, специально заточенные под автомобили марки Opel. С их помощью чтение кодов ошибок на Opel Astra H становится для официалов максимально простым.

GM Tech2 – это профессиональный сканер, с помощью которого можно выполнить любой комплекс процедур по сервисному обслуживанию и диагностике. Его разработали с учетом общей специфики автомобилей Opel.

Помимо стандартных функций – чтения кодов, вывода информации в режиме реального времени и адаптации, прибор также работает с узкоспециализированными задачами – настройкой иммобилайзера, программированием ЭБУ и так далее.

Бюджетный сканер ошибок OP-COM

После подключения устройство сможет запустить самодиагностику Opel Astra, по результатам которой пользователь увидит записанные в ЭБУ ошибки.

Главные отличие от ELM327 – возможность диагностировать практически все ошибки, а так же наличие некоторых сервисных функций, например адаптация точки схватывания робота.

Как расшифровывать ошибки?

Каждая ошибка в системе авто имеет свое обозначение из шести символов. Код неисправности отображен в первых четырех цифрах, а значение – в последних двух. Если на дисплее отобразились только пять цифр, значит необходимо самостоятельно подставить в конец ноль. Как правило, ни в одной модификации Опель Астра Н на панели приборов не получится зафиксировать буквенное обозначение ошибки, несмотря на то, что каждый код включает в себя латинскую букву, служащую для определения проблемного узла в системе транспорта.

В – наличие проблем в электрической системе автомобиля (стеклоподъёмники, переключатели, сигнализация, подушка безопасности);
С – проблемы в ходовой части транспорта;
Р – указывает на ошибки в ЭБУ Опель Астра Н и трансмиссии;
U – ошибка в одном из блоков управления (БУ парктроником или системы безопасности).

Для универсала и седана способ считывания ошибок идентичен. В силу специфики своей конструкции модификация Opel Astra H с дизельным силовым агрегатом имеет свои собственные комбинации обозначения ошибок, несвойственные бензиновым аналогам.

Ошибка 170000

Неисправность под кодовым обозначением 170000, она же Р1700, говорит о проблеме модуля контроля трансмиссии. Это назойливая, «плавающая» ошибка, не дающая покоя многим владельцам авто. Встречается в модификации с автоматической коробкой передач, и может выступать в роли характеристики поломки троса переключения или датчика оборотов. Подходить к её устранению необходимо комплексно, так как в каждом случае методы воздействия на ошибку могут отличаться. В случае обнаружения 170000 первым делом рекомендуется:

Продуть конструктивные элементы коробки.
Проверить разъёмы и контакты на наличие повреждений.
Тщательным образом осмотреть селектор АКПП.
В случае обнаружения окислений или повреждения проводов, пропаять и нарастить их.

Необходимо внимательно осмотреть всю проводку, ведь любой труднодоступный элемент может быть поврежден и провоцировать появление «Чек двигателя». Если самостоятельно устранить Р1700 не получается, лучше всего отправиться в сервисный центр или обратиться за помощью квалифицированного электрика.

Как проверить ошибки?

Чтобы посмотреть или считать коды неисправностей в Opel Astra H CDTI или Z16XER 1998-2004 годов выпуска, прибегают к компьютерной диагностике:

ПК с установленным софтом для определения причины и расшифровки информации подключается к разъему OBD. Производитель Опель на авто с двигателями 1.3, 1.6 и 1.8 Z18XER устанавливает эту колодку в салоне транспортного средства. Ее можно найти под пластиковой накладкой в районе рычага стояночного тормоза. Для подключения и считывания данных применяется специальный кабель с соответствующим интерфейсом.
Выполняется запуск программного обеспечения.
Нажимается кнопка для начала проверки Опель Астра Н с двигателем GTC или XER. При необходимости пользователь выбирает тип кузова (седан, универсал или хэтчбек), а также двигателя (бензин или дизель).
Начинается процесс проверки. После его завершения на экране компьютера высвечивается описание проблем в работе бензинового или дизельного силового агрегата. В соответствии с ошибками подбирается метод устранения неисправности. В зависимости от программы, утилита может показать рабочие параметры машины, включая напряжение бортовой сети.

Для поиска проблем в работе автомобиля Опель Астра Н можно использовать способ самодиагностики с применением педалей и системы зажигания.

На машине с механической или роботизированной КПП

Для авто с ручной коробкой переключения передач проверка выполняется так:

Выжимаются педали тормоза и газа одновременно. Зажигание при этом отключено.
Ключ вставляется в замок и прокручивается в положение «АСС». Это требуется для активации системы зажигания. Силовой агрегат не запускается.

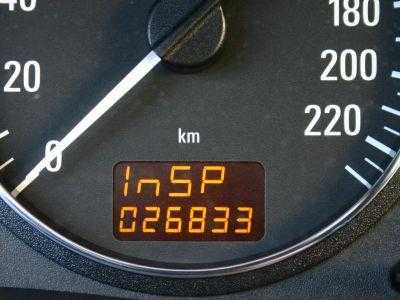

На панели приборов Астра 2008 или другого года выпуска блок управления будет показывать неисправности в виде цифр. Их надо расшифровать для получения сведений об ошибке. Данные выводятся на табло, где демонстрируется пробег транспортного средства.

На автомобилях с автоматической коробкой

Для авто с АКПП коды ошибок ЕСП считываются так:

В замок вставляется ключ, производится активация зажигания. Двигатель не запускается.
Выжимается педаль тормоза. Пока она удерживается, пользователь должен перевести селектор трансмиссии в режим «D».
Зажигание выключается, нога с педали убирается.
Затем тормоз и газ выжимаются одновременно. При этом владелец авто включает зажигание.
На приборной панели должны появиться комбинации неисправностей в шестизначном виде.

При проведении самодиагностики Опель Астра с АКПП педаль газа выжимается до упора, а на тормоз нужно надавливать, прилагая среднее усилие.

Таблица неисправностей

Список кодов ошибок Опель Астра H на русском языке с описанием проблемы и рекомендациями, как ее «лечить»:

Ошибка 161400 — неправильная работа блокиратора двигателя, возможные причины:

отсутствие связи электронного ключа с антенной;
выход из строя блока управления иммобилайзером;
механическая поломка радиометки.

Канал «IZO))) LENTA» в своем видеоролике показал процесс чтения и расшифровки неисправностей в работе автомобиля Опель Астра Н.

Ошибки ABS

Неполадки антиблокировочной системы Opel Astra H могут выводиться в двухзначном варианте.

Код	Описание
16	Повреждение или замыкание на заземление электролинии управления соленоидом клапана, установленного на переднем левом колесе. Причина может заключаться в замыкании обмотки на напряжение. Распознавание кода возможно при скорости движения более 6 км/ч.
17	Электроцепь управления клапаном соленоида неисправна, теперь речь идет об устройстве, установленном на переднем правом колесе.
18	Повреждение или замыкание линии клапана заднего тормозного контура
19	Неисправность реле клапанов. Фиксация ошибки производится в случае, если уровень напряжения, подающегося на устройство, составляет более 5 вольт в течение 30 секунд и выше.
25	Выход из строя или появление дефекта зубчатого колеса контроллера частоты вращения. Определение этого кода возможно только в ситуации, если скорость колесика составляет на 25% больше того же показателя на других устройствах в течение двух минут или дольше.
35	Неисправность электроцепи реле насоса обратной подачи. Появление ошибки осуществляется в случае, когда отклик от устройства идет более 5 секунд.
37	Линия выключателя педали тормоза повреждена. Скорей всего, произошел обрыв провода, идущего от датчика.
39	Некорректный сигнал, исходящий от контроллера, установленного на переднем левом колесе. Надо проверить целостность датчика и кабеля.
41	Выход из строя датчика ABS, расположенного на переднем колесе слева
42	Аналогичная ошибка, только с контроллером, установленным справа
48	Пониженное напряжение аккумулятора авто. Надо проверять работу батареи, убедиться в наличии технической жидкости в банках. Рекомендуется протестировать устройство на заведенном или заглушенном двигателе.
55	Выход из строя управляющего модуля антиблокировки

Неисправности в работе системы ABS Опель Астра Н обычно связаны с плохим контактом датчиков, установленных на колесах.

Как выполнить проверку?

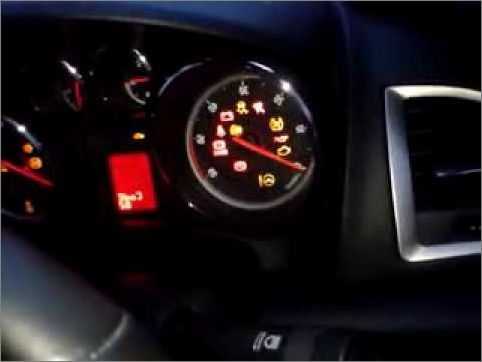

Признаком имеющейся ошибки в блоках управления является горящий значок «Check Engine» в левой части спидометра. Одним из способов является считывание ошибок при помощи диагностического сканера, который может считывать коды и показывать их на экране компьютера вместе с расшифровкой обозначения. Но такое устройство имеется не у каждого владельца. Поэтому более распространённым способом является самостоятельное определение кода и поиск её в таблице кодов ошибок Опель Астра H на русском языке. Способ выведения данных зависит от типа коробки скоростей на Opel Astra.

Лампочка «Check Engine» Сканер для считывания кодов

Для выведения списка ошибок на жидкокристаллический дисплей панели приборов машины с механической или роботизированной КПП необходимо выполнить следующие действия:

На автомобилях Астра с автоматической коробкой процедура несколько иная:

На видеоролике канала Amazing Road TV показан процесс считывания ошибок с комбинации приборов Опель Астра Н.
