Снятие щитка
Чтобы демонтировать панель потребуется выполнить последовательность действий.
- Выкрутить винты облицовки рулевой балки и снять ее с машины.
- Далее потребуется опустить рулевое колесо до упора.
- После отщелкивается два фиксатора нижней части облицовки приборной доски.
- Дальше потребуется демонтировать верхнюю часть облицовки панели.
- Теперь имеется доступ к креплениям самого щитка. Здесь потребуется выкрутить 4 винта и аккуратно потянуть щиток на себя.
- Далее нужно протянуть руку под панель и отключить питание приборки.
- Теперь деталь можно полностью снять с автомобиля.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного и того самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.. Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов
Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов.

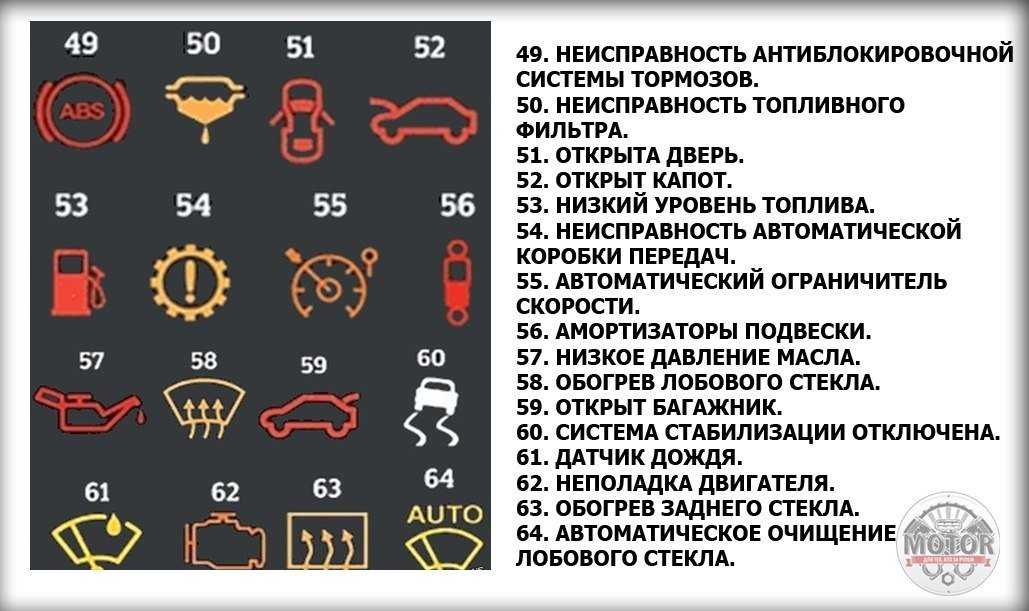

Применяется много значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот индикатор может иметь разный смысл.
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Загорается лампочка аккумулятора: почему горит лампа АКБ на панели
Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется
Другими словами, в норме значок АКБ тухнет после запуска ДВС.
Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.
Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.
Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.
Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.
Горит лампочка зарядки аккумулятора: возможные причины неисправности
Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.
В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.
Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.
Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).
Как правило, в списке частых поломок можно выделить:
- неполадки реле-регулятора;
- выход из строя диодного моста;
- ремень генератора оборван, плохо натянут или проскальзывает;
- сильные люфты подшипников генератора и подклинивание;
- перегорание предохранителей;
- плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
- обрыв цепи генератора;
- износ щеток генератора или щеткодержателей;
- возможны проблемы с выключателем зажигания;
Что обычно означают желтые индикаторы на приборной панели машины?
Индикация в автомобиле немного похожа на светофоры на дорогах
Желтый сигнал электрического регулировщика означает: внимание, скоро светофор переключится на красный или внимание, приготовьтесь к движению. Также и с желтыми сигналами на приборной панели – они не запрещают движение на автомобиле, но информируют водителя обратить внимание на те или иные системы машины
Чем современнее автомобиль, тем больше желтых значков элементов управления вы увидите на приборной панели. В идеале все они должны погаснуть после запуска двигателя.
Итак, желтые или оранжевые огни предупреждают о возможности возникновения опасной дорожной ситуации или необходимости обратить внимание на какой-то параметр. Например, на некоторых автомобилях загорается желтая заправочная колонка, сигнализирующая о малом уровне горючки в баке
Почему загорается индикация
Желтый цвет оповещает о сбоях, красный обозначает нештатную ситуацию. В обоих случаях восклицательный знак на панели машины загорается по следующему принципу:
- Автомобильные датчики с помощью сенсоров фиксируют рабочее состояние.
- При отклонениях параметров от стандартных импульс отправляется на бортовой компьютер.
- ЭБУ получает сигнал и распознает тип неисправности.
- Головной блок направляет импульс на панель приборов, где возникает световая индикация.
ЭБУ умеет блокировать функциональность системы и глушить двигатель, если обнаруживаются критические поломки. В такой ситуации водитель не сможет запустить силовой агрегат, пока проблема не будет устранена.

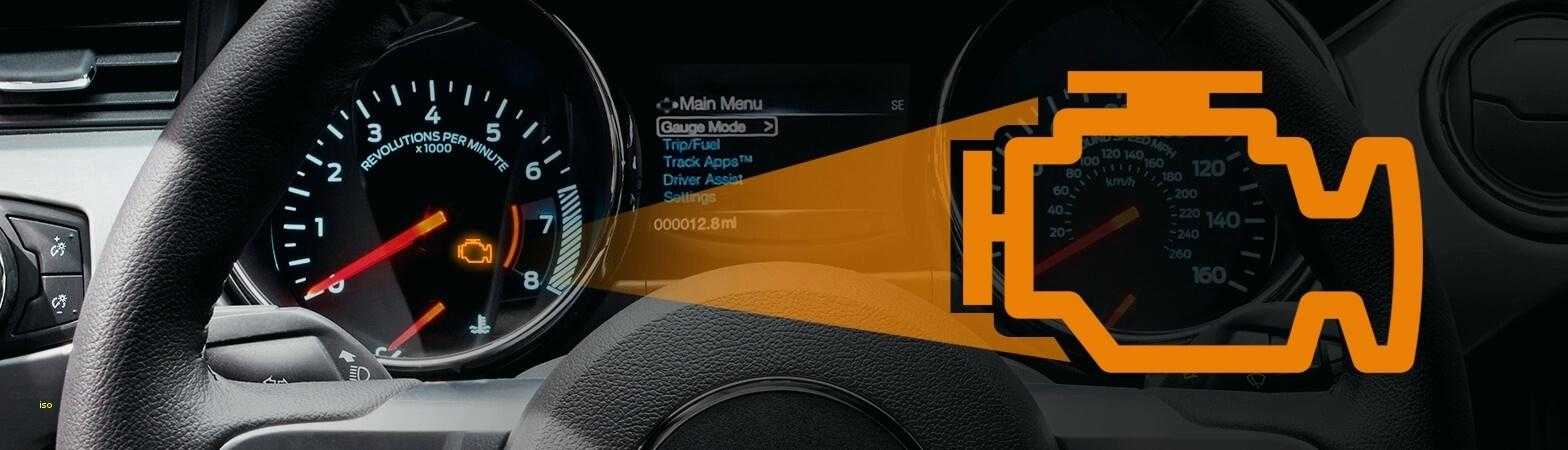

Check Engine – что значит, когда загорелся световой диодный индикатор?
Что делать и какие причины возникновения проблемы, зависит от того, мигает индикатор или постоянно горит. Итак, у Check имеется два основных показателя:
Постоянно горит лампочка Check Engine
- в автомобиль залито некачественное топливо;
- пора заменить свечи зажигания;
- нарушение целостности обмотки катушки зажигания;
- в машине произошло замыкание;
- вышел из строя лямбда-зонд;
- не работают форсунки, катализатор;
- топливный насос неисправен.
Почему периодически мигает Check Engine?
Поводов тому, что Чек моргает также несколько. Главными являются:
- Троит движок. Датчик неисправности двигателя срабатывает в момент пропуска искры, когда не сгоревшая топливная смесь выбрасывается через коллектор.
- Износ катализатора критичен. Мигание говорит, что значит, – машиной пользоваться нельзя.
- Имеют место сбои работы топливной системы. Лямбда-зонд передает головному считывающему устройству неверные показания.
- Близится выход из строя катализатора. Недостаточная пропускная способность оснащения отвода выхлопных газов.
Перечень можно продолжать, а более точно скажет компьютерная диагностика.
Безопасно ли ехать при включенном индикаторе «Check Engine»?
Контрольный индикатор «Чек двигателя» («Check Engine») подключен к бортовой диагностической системе вашего автомобиля и предназначен для того, чтобы предупреждать водителя (обычно на приборной панели загорается желтым цветом) о том, что двигатель работает неправильно из-за каких-либо внутренних проблем либо в связи с неисправностью определенных компонентов и датчиков. Все мы знаем, что если на приборке загорелся подобный индикатор, необходимо как можно скорее продиагностировать автомобиль у специалиста с помощью специального оборудования. Но вот один вопрос все-таки очень часто мучает многих автолюбителей: Что делать, если «Чек» загорелся прямо во время движения?
Мы уже подробно рассказывали вам о причинах активации индикации «Check Engine», с которыми вы можете ознакомиться в этой статье: Что делать, если загорелся «Чек двигателя»? Давайте выясним, в каких случаях вы можете продолжить свой путь, а в каких желательно остановить автомобиль как можно скорее.
Каковы же основные причины появления этого значка на приборке?
Желтые значки как предупреждение о работе автомобильных систем
В эпоху автомобилей, оснащенных системами ESP (электронная система динамической стабилизации автомобиля) и ASR (антипробуксовочная система) в стандартной комплектации, когда мы разгоняемся слишком быстро или превышаем лимит сцепления на скользкой поверхности, на «приборке» загорается оранжевый символьный индикатор.
В данном случае индикация не запрещает движение, но предостерегает нас о необходимости снижения скорости или сброса газа для избежания негативных последствий, а также информирует о начале работы системы, поскольку поведение машины при включении дополнительного электронного помощника может изменяться и застать водителя врасплох.
При движении желтый предупреждающий индикатор системы ABS будет более важным, чем красный, предупреждающий о включенном стояночном тормозе
Описание значков на панели приборов Мазда 3
| Номер на фото | Что обозначает |
| 2 | Модуль ГУР неисправен. |
| 3 | Давление масла в системе упало ниже нормы. |
| 4/14 | Указатели поворотов. Также включаются одновременно при активации аварийки. |
| 5 | Модуль АБС сломан или работает некорректно. |
| 8 | Сигнальный модуль указателя неисправности в автоматической КПП. |
| 9 | Дальний свет включен. |

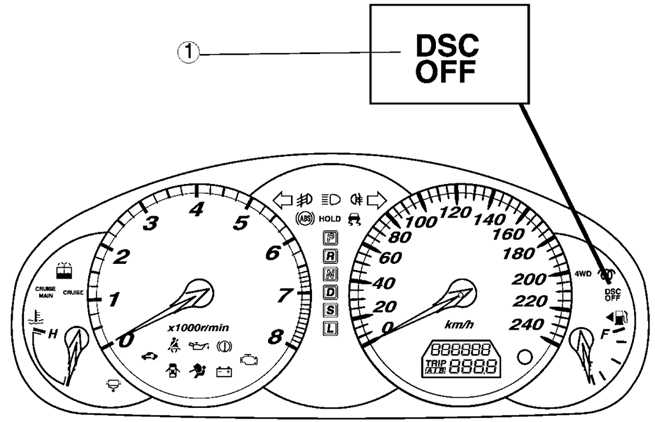

| 10 | Лампа неисправности систем TCS и DSC. |
| 11 | Контрольные лампы селектора КПП. |
| 12 | Подушки безопасности неисправны. |
| 15 | Незакрыта боковая дверь. |
| 16 | Включены габариты. |
| 17/18 | Включены противотуманные фонари. |
| 20 | Активирован круиз контроль. |
| 22 | В баке осталось минимальное количество топлива. |
| 24 | Лампа заряда аккумуляторной батареи, если горит – нужно проверить генератор. |
| 25 | Ремень безопасности водителя не пристегнут |
| 26 | Указатель положения селектора – для механики. |
| 27 | Лампа включения иммобилайзера. |
| 28 | Системы TCS и DSC отключены принудительно. |
| 29 | В бачке омывателя осталось слишком мало жидкости. |
| 30 | Центральный замок неисправен. |
| 31 | Лампочка активации ручника. |
| 32 | Свечи накаливания включены – используется только для дизеля. |
| 33 | Лампа системы ЭСУД, если горит постоянно, нужно отправиться на СТО. |
| 34 | Автокорректор фар головной оптики неисправен. |
Восклицательный знак на панели Мазда 3
Индикатор указывает на то, что в машине имеются неисправности. Лампа нередко загорается одновременно с другими иконками, которые уже и говорят непосредственно о самой проблеме.
ТОП-15 причин появления индикатора Чек Энджин
Оценив трудности, с которыми приходилось сталкиваться автовладельцам, можно сформировать перечень основных причин появления индикатора двигателя:
- Пришло время менять датчики, задействованные для подготовки топлива.
- На лицо неисправности двигателя, а именно свечей зажигания (мотор троит).
- Система диагностики выхлопных газов сигнализирует о поломке лямбда-зонда.
- Каталитический нейтрализатор сломался, что приводит к загоранию лампы.
- Пробой гибких шлангов и жестких труб, прокладки выпускного коллектора.
- Перетерся силовой кабель, замкнулись контакты, произошло замыкание проводки.
- Защита реагирует, якобы коленвал или распредвал стали в неправильное положение.
- Залито топливо низкого качества, что приводит к сильной детонации при возгорании.
- Электронный блок управления сигнализирует о скачках и просадках напряжения в бортовой сети.
- Бортовой компьютер неисправен, имеется сбой программного обеспечения.
- Произошла разгерметизация топливной системы, открыта крышка бака.
- Высоковольтные провода отработали положенный ресурс и подлежат немедленной замене.
- Доливают в картер масла или проходят техобслуживание с его полной заменой.
- Загорелся Чек при появлении сложностей с всасыванием горючего из бака. Топливный насос работает с перебоями.
- Форсунки не справляются с задачей и требуют срочной очистки или замены.
Загорелся красный значок на приборке: стоит ли паниковать?
Паниковать не нужно, если знать, что означают эти пиктограммы
Элементы индикации управления в машине разделены на три цвета. Самым «опасным» для водителей является включение пиктограммы красного цвета. Именно красный цвет буквально будет кричать вам о том, что с машиной произошло что-то плохое: эй, водитель, остановись-ка, заглуши мотор, исправь поломку!
Не так давно мы рассматривали подборку значков индикации на приборной панели желтого цвета. Подробности можно прочитать здесь: Желтые значки на приборной панели: их функции и о чем предупреждают?
Пришло время обратить внимание на более важные значки, при появлении которых действительно лучше прижаться к обочине, надев светоотражающий жилет в ненастный день или ночью, выйти из машины и ликвидировать неисправность. А для того чтобы понимать, о чем вас пытается предупредить автомобиль, нужно понимать, какой значок с какой проблемой соотносится
И вообще, всегда ли все так серьезно, когда вы видите на приборке красный цвет? Давайте разберемся в этом
А для того чтобы понимать, о чем вас пытается предупредить автомобиль, нужно понимать, какой значок с какой проблемой соотносится. И вообще, всегда ли все так серьезно, когда вы видите на приборке красный цвет? Давайте разберемся в этом.
Где возникает утечка тормозной жидкости
Утечка ТЖ способна привести к отказу ТС. Когда восклицательный знак на панели приборов в машине означает появление подобной неполадки, придется проверить систему внимательно.
Тормозной цилиндр
Низкий уровень тормозной жидкости, обнаруженные следы утечки указывают на нарушения в тормозном цилиндре, это значит — он поврежден или нуждается в тщательном осмотре. Находясь за рулем, водитель способен почувствовать неравномерное давление жидкости — в этом случае авто будет тянуть в одну сторону.
Виновником протечки часто становятся резиновые прокладки, не выдерживающие отрицательных температур. Если они становятся недостаточно эластичными, пора устанавливать новые.
Тормозные шланги
Повреждение шлангов — главных тормозных магистралей — обойдется в ремонте недорого, но относится к числу серьезных неприятностей. Устранять такую поломку нужно сразу, как только она обнаружена. Свидетельствовать о наличии подобного повреждения может неестественное нажатие на педаль тормоза — автовладелец обнаружит, что сопротивление пропало.
Проблему получится найти при визуальном осмотре или прощупывании. Если резиновые комплектующие утратили гибкость и трескаются при нажатии, то они нуждаются в замене. Иногда шланги соскакивают со штуцера, в этом случае достаточно вернуть их на место и затянуть хомутом.
Главный тормозной цилиндр
Главный цилиндр нужно проверить, если под машиной в задней части силового агрегата обнаружилась лужица. Течь возникает из-за трещин в резиновом уплотнителе или дефектов прокладок. Для точной диагностики цилиндр придется демонтировать. Нередко жидкость скапливается в камере усилителя. Такая ситуация говорит о необходимости полностью заменить компонент.
Горит значок на панеле
Определив, что означает восклицательный знак на панели автомобиля, рекомендуется провести диагностику и ремонт — самостоятельно или в сервисном центре
Заводить машину, обнаружив индикацию, нужно с осторожностью, дальние поездки до выяснения истинной причины планировать не стоит
Безопасно ли ехать, когда на приборной панели горит «Check Engine»?
Конечно, появление значка «Check Engine» расстроит любого водителя. Многие автолюбители боятся этой индикации, как дачники снега летом. Если подобная неприятность произошла с вашим автомобилем именно тогда, когда вы сидите за рулем, не паникуйте
Уделите немного времени, чтобы обратить внимание на то, как после появления значка на приборке ведет себя автомобиль. Сравните, изменилось ли поведение машины
Под капотом появились необычные звуки? Автомобиль стал дергаться? Плавают обороты? Если вы не замечаете ничего необычного, можете продолжить движение автомобиля.
В целом же причин появления индикации «Чек двигателя» много, начиная от неисправного датчика кислорода до неисправного датчика массового расхода воздуха. Или, например, это может означать, что в вашей машине вышел из строя катализатор выхлопных газов.
Но если вы не заметили, что с появлением индикации на приборной панели автомобиль стал вести себя по-другому, даже если в нем есть вышеуказанные неисправности, вы можете продолжить движение. Если же ваша машина начала вести себя очень странно, в таком случае лучше прекратить движение.
Несмотря на причины появления значка двигателя на приборке, вы обязательно должны устранить то, что стало причиной появления индикации. В противном случае неустранение проблемы может привести к более серьезному и дорогостоящему ущербу в будущем.
Не все так просто с красными индикаторами на панели приборов: важно знать их назначение
Индикатор стояночного тормоза также является крайне показательным элементом на приборной панели автомобиля, отличным от других, ведь он может загореться (или не погаснуть) даже тогда, когда ручной тормоз отпущен.
Для тех, кто не знает, почему так может происходить, разъясним:
Если индикатор стояночного тормоза загорается, несмотря на то что с ручника автомобиль снят, это может указывать на низкий уровень тормозной жидкости или на то, что стерты колодки, если последние оснащены индикатором износа в более-менее современных автомобилях.
Тем самым вы будете проинформированы о возможной утечке из тормозной магистрали и необходимости замены колодок, прежде чем тормоза откажут окончательно. Не игнорируйте и этот знак:
Это то же самое, только стилизован по-другому.
Или вот такой индикатор:
Он информирует о повышенной температуре охлаждающей жидкости мотора, то есть о перегреве. Не путать с желтым знаком на той же приборке, на котором изображен расширительный бачок. Последний подсказывает о низком уровне «охлаждайки».
По описанию ясно, какой тип неисправности производители по всему миру считают гораздо более катастрофическим для двигателя автомобиля. Поэтому и цветом его окрасили красным.
А вот этот знак – «масленка» – также не зря горит красным. Он предупреждает водителя о снижении давления масла из-за низкого его уровня. Индикатор загорается при запуске двигателя, и, если он не погас через несколько секунд или загорелся во время движения, остановитесь и заглушите мотор. Нужно проверить уровень масла, наличие течей и так далее. Возможно, в системе смазки двигателя есть какие-то проблемы.
Значок аккумулятора – еще один классический знак на приборной панели. Он активируется, когда падает напряжение в сети электропитания автомобиля. При выявлении проблемы не стоит забывать, что причина может крыться не в самой аккумуляторной батарее, но в ее связке с генератором.
На гибридах этот же значок может дублироваться с надписью «MAIN», что означает возникновение проблем не со стартовой батареей, а с основной.
Это основная и самая главная подборка значков красного цвета на приборной панели, которая встречается на всех без исключения автомобилях и игнорировать которую точно нельзя
Кажется, немного, не правда ли? Но в более технически продвинутых автомобилях есть множество дополнительных элементов, ждущих вашего внимания и о которых также важно знать. Их более двадцати (!), и это только те, что нам известны и которые мы смогли отыскать в справочниках
Причины световой индикации
Каждое транспортное средство оснащается системой обратной связи, помогающей водителю оперативно получать информации о появлении неполадок. На панели автомобиля восклицательный знак указывает на наличие поломок или ошибок такого характера:
- Падение количества тормозной жидкости. Часто значок начинает моргать, показывая, что при движении остатки расходника плещутся и уровень меняется на ходу. Требуется проверить, не возникла ли течь, в каком состоянии колодки. По регламенту замена жидкости нужна каждые два года.
- Понижение давления в ТС. Возникает из-за неполадок вакуумного усилителя. Нужно провести полноценную диагностику, чтобы определить точную проблему.
- Повреждения системы оповещения. Когда из строя выходят датчики, на дисплее появляется лампа, которая может гореть или мигать.
- Неполадки с ручным тормозом. Стояночная ТС может быть выключена не до конца, либо окажется неисправен датчик положения ручника.
Мигающий восклицательный знак
Экспресс-диагностика, которой позволяют подвергнуть авто современные встроенные компьютеры, помогает собрать информацию о состоянии транспортного средства. Так можно выявить причину, из-за которой в машине на панели горит восклицательный знак. На табло появится описание неисправности.
Для марки BMW характерны проблемы с индикацией. Загоревшийся значок у БМВ Х1, Е60 или Е90 показывает владельцу, что:
- повреждена шина;
- отказала система курсовой устойчивости или АБС;
- аккумулятор разрядился;
- перегрелась смазка в картере;
- упал уровень масла;
- вышла из строя тормозная магистраль;
- электрическая часть ручника нуждается в ремонте.
Точная расшифровка возможна только после компьютерной диагностики в сервисе.
