Замена смазки внутри вариатора

Перед тем как будет произведена замена масляного продукта в вариаторе, следует приобрести определенный набор инструментов, новый фильтр и уплотнительное кольцо к нему, свежий смазочный материал, подготовить емкость для слития отработки.

СОВЕТ: Перед тем как заменить ТМ, следует разогреть машину, чтобы рабочие жидкости прогрелись, и стали более жидкими, чем они есть. Для этого нужно проехать примерно десять километров на своем Мицубиси.

Автомобиль установите над ямой в гараже, либо необходимо заехать на специализированную эстакаду, это предоставит возможность добраться до сливной пробки вариатора на дне. После этого находите сливное отверстие вариатора, на котором будет установлена пробка. Предварительно подставив емкость, начинаете слив отработанной жидкости, открутив пробку. Дожидаетесь полного слива отработки.

Когда вся смазочная жидкость стекла в тару для неё, прочистив, установите пробку на место. После чего заливаете продукт внутрь агрегата до отметки HOT на измерительном щупе. После этого садитесь за руль и проезжаете около 10-15 километров, таким образом, масло промоет всю систему и она будет готова к заливке новой смазочной жидкости.

Снова заезжаем на эстакаду или яму и сливаем всё масло в тару. Когда слив будет окончен, снимаете крышку на агрегате, отвинчивая болты, на которых она закреплена. После этого заменяете старый фильтр на новый, а так же меняете его уплотнительное кольцо. Устанавливаете все детали агрегата на старое место и заливаете новое масло, по отметке HOT на измерительном щупе.

СОВЕТ: После заливки свежей смазки, следует включить зажигание и позволить автомобилю поработать на холостом ходу, а затем снова в согласии с отметкой на щупе долить масляную жидкость, которая уплотнится после начала работы автомобиля.

Примерно через такой же интервал времени, как и для замены смазки внутри вариатора, требуется смена масляных жидкостей внутри коробки передач Mitsubishi Lancer 10. Так же производится обслуживание на автомобиле Митсубиси Лансер 9, никакой разницы, по сути, нет.

Специалисты рекомендуют использовать трансмиссионную смазку в вариаторе Лансер, такого же типа и такой же марки, что и для коробки передач.

Водители рекомендуют для Митсубиси использовать следующие трансмиссионные масла:

• DiaQuenn CVT – смазка с минеральным составом, поэтому её работа в зимний период несколько хуже чем летом;
• Nissan NS-2 – аналог вышеуказанного ТМ, при этом более дешевый;
• Mitasu CVT – недорогое ТМ, малоизвестный, но при этом довольно качественный продукт, десятый Митсубиси Лансер очень любит данную смазку;
• Eneos CVT – идеальный масляный продукт для вариаторной коробки передач Митсубиси Лансер, но его стоимость очень высока.

Можно использовать и другие смазочные материалы, которые соответствуют требованиям, указанным в инструкции по эксплуатации автомобиля

Но обратите внимание, что от качества используемого ТМ зависит долговечность службы КПП

Какие лампы используются в подсветке номера

С завода устанавливаются обычные лампы накаливания T10 или W5W. При выборе новых ламп можно выбрать обычные лампы накаливания, или лампы с увеличенным сроком службы. Последние будут служить дольше обычных, при точно таком же освещении, что и обычные.

• OSRAM O-2825 цена от 25 руб шт
• OSRAM O-2825ULT Ultra Life от 40 руб шт увеличенный срок службы
• PHILIPS P-12961 цена от 25 руб шт
• PHILIPS P-12961LLECOCP цена от 40 руб шт увеличенный срок службы
• Маяк 61205бц цена от 7 руб шт недорогой китайский аналог
• Koito 1583 цена от 30 руб шт

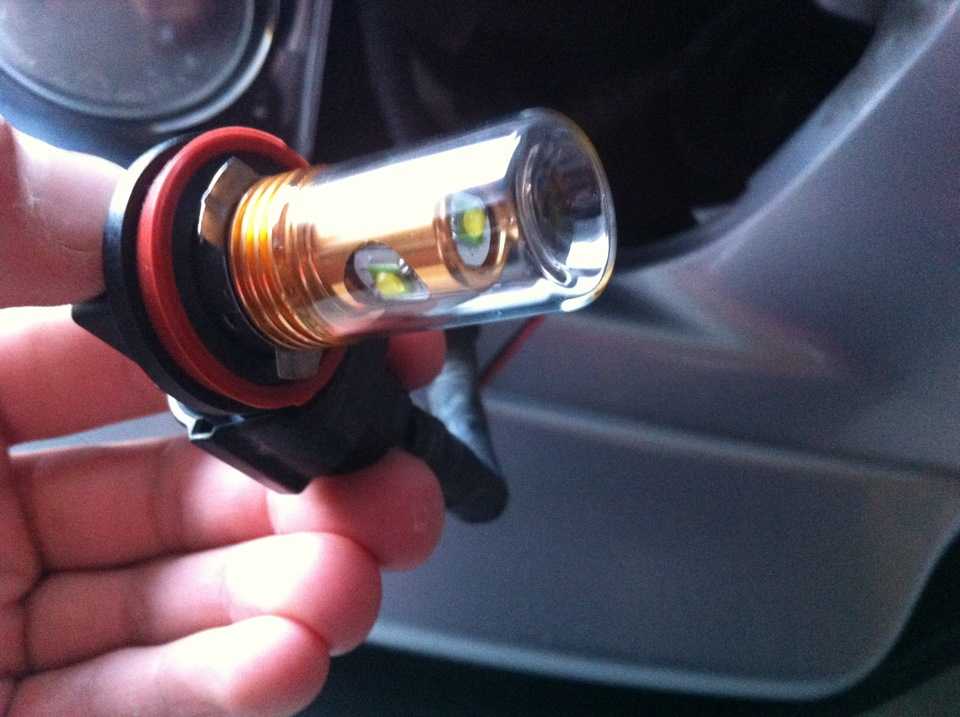

Помимо обычных ламп накаливания, можно установить более яркие светодиодные. На сегодняшний день существует достаточно большой их выбор от именитых производителей Osram и Philips, до недорогих китайский. При выборе китайских диодов не следует покупать слишком дешевые, так как срок их службы заметно ниже, чем дорогих.

Слишком длинные светодиодные лампы в подсветку номера на Лансер 9 покупать не стоит, так как они могут просто напросто не залезть в плафон.

Инструкция по самостоятельной замене ламп

Замена ламп подсветки номера производится из багажника. Поэтому открывает его.

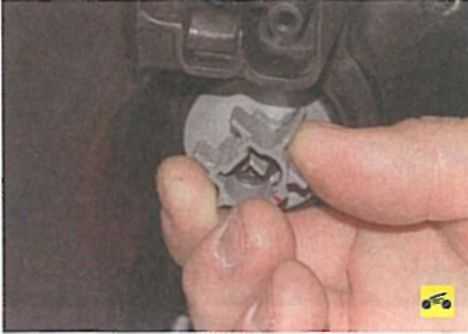

Теперь необходимо снять все клипсы крепления обшивки крышки багажника, после чего аккуратно снять ее и убрать в сторону.

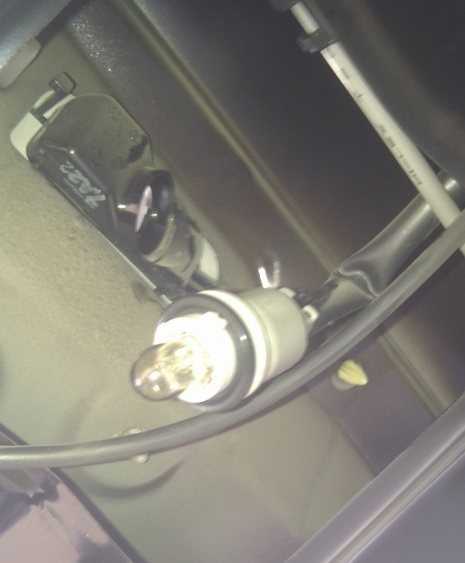

Далее берем патрон лампы подсветки и поворачиваем его против часовой стрелки на 45 градусов, после чего вынимаем из плафона.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности. Если используете светодиодные лампы, то сначала необходимо включить подсветку, чтобы не ошибиться с полярностью ламп, иначе они светить не будут.

На этом замена ламп в подсветке номера Mitsubishi Lancer 9 завершена.

Снимаем передний бампер у Лансер 9

Из инструментов для снятия пластмассовой части потребуются:

• плоская и крестовая отвертки,
• накидные ключи на 10 и 13,
• утконосы или узкие пассатижи,
• малярный скотч.

Порядок снятия у Лансер 9 переднего бампера:

1. Если установлены противотуманные фары, то необходимо отключить разъем жгута проводов от фар перед снятием.
2. Сначала нужно освободить решетку радиатора, вытащив пистоны крепления, расположенные по ее верху с внешней стороны. Для этого поддеваем плоской отверткой шляпку пистона, затем тянем его рукой на себя и вынимаем. Всего надо освободить 4 пистона, по два на каждой решетке.
3. Извлекаем саму решетку из креплений в ее центре. Для этого отверткой нажимаем на язычок крепежа, опускаем его вниз, двигаем деталь к себе, стаскивая с креплений. Каждая из двух частей решетки держится на двух таких крепежах.
4. Бампер крепится такими же клипсами, как и решетка. Вытаскиваем вверх два пистона по углам бампера слева и справа, поддевая и вытягивая.
5. Сверху откручиваем ключом на 10 саморез, расположенный около фары. Повторяем операцию возле другой фары.
6. Повернув колеса до упора вправо, вынимаем в левой колесной нише нижний и средний пистоны крепления пластикового защитного локера к бамперу и выкручиваем верхний саморез накидным ключом на 10. Аналогично снимаем два крепежа и саморез в правой колесной нише.
7. Снизу бампер крепится к «телевизору» двумя пистонами. Для их снятия необходимо зажать с боков утконосом два язычка и вытащить вниз. Если установлена защита картера, то в эти места закладываются снизу болты, а сверху закручиваются гайки. Для освобождения передней части защиты и снятия бампера используется ключ на 13.
8. Теперь все крепления освобождены, передний бампер можно снимать. Для исключения случайных царапин проклейте малярным скотчем крылья в местах контакта с бампером. Аккуратно постукивая, надо опустить загнутые крайние части вниз до их освобождения из пазов, потянуть всю деталь целиком вперед и освободить поочередно из двух клипс-защелок, расположенных под каждой фарой.

Читать далее: Замена гофры глушителя в ЗАО Москвы Если при разборке вместо пластиковых пистонов оказались саморезы, то, значит, этот узел уже разбирался. Правильно подобранные саморезы увеличивают прочность соединения. Штатные пистоны на конвейере производитель использует для удешевления, ускорения сборки, исключения возможности повреждения металла и последующей коррозии.

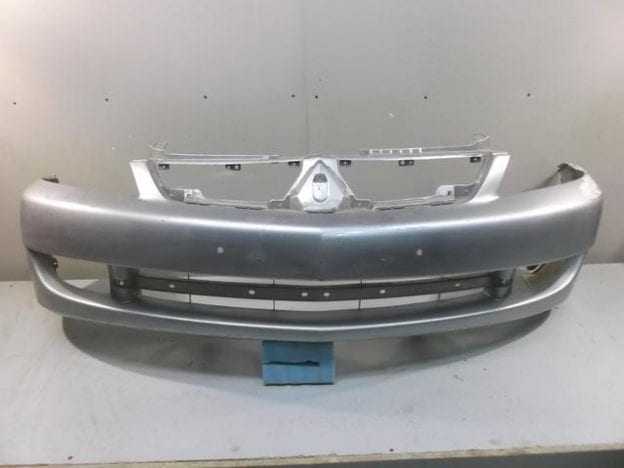

Замена переднего бампера Лансер 9

Читайте:

При снятии бампера нет острой необходимости в проведении работ из смотровой ямы или на эстакаде. В этом случае без них вполне можно обойтись, а высокая эстакада даже будет помехой. Для демонтажа потребуется только один размер торцевого ключа – на 10 мм или головка такого же размера.

Переднего бампера на Мицубиси Лансер крепление расположено таким образом, чтобы прочно соединяться с кузовом, предотвращая даже незначительные колебания при проезде по неровностям и придерживаясь минимальных заводских зазоров между пластмассовой кожурой и металлическими элементами авто – крыльями.

В зависимости от стороны, с которой начинается монтаж, выверните колеса для того чтобы иметь доступ к удерживающим винтам-саморезам, а затем нужно:

1. В верхней части угла бампера выкрутить торцевым ключом саморез, соединяющий бампер и крыло.
2. Открутить два болта, соединяющие бампер и подкрылок, предотвращающий попадание воды и грязи под бампер.
3. Движением на себя извлечь подкрылок из-под бампера.
4. Потянуть за верхний угол бампера (в месте прилегания крыла) в направлении вниз и на себя, сняв его с защелок, расположенных в нижней части крыла.
5. Аналогичную операцию провести на противоположной части авто.
6. Открыть капот и выкрутить четыре болта, закрученных в переднюю панель между фарами.
7. Взявшись за центральную часть бампера, потянуть его на себя, освободив от двух защелок, находящихся под фарами.

Читать далее: Тюнинг бампера своими руками пошаговая инструкция

Снятие переднего бампера на митсубиси лансер 9

снятие переднего бампера на митсубиси лансер 9 ксеноновые лампы — дешево, бесплатная доставка https://s.click.aliexpress .

Читайте:

К бамперу не присоединяются электрические разъемы и провода, поэтому снимать можно без боязни их обрыва. После снятия есть возможность демонтировать передние фары и бачок омывателя.

Замена смазки внутри вариатора

Перед тем как будет произведена замена масляного продукта в вариаторе, следует приобрести определенный набор инструментов, новый фильтр и уплотнительное кольцо к нему, свежий смазочный материал, подготовить емкость для слития отработки.

СОВЕТ: Перед тем как заменить ТМ, следует разогреть машину, чтобы рабочие жидкости прогрелись, и стали более жидкими, чем они есть. Для этого нужно проехать примерно десять километров на своем Мицубиси.

Автомобиль установите над ямой в гараже, либо необходимо заехать на специализированную эстакаду, это предоставит возможность добраться до сливной пробки вариатора на дне. После этого находите сливное отверстие вариатора, на котором будет установлена пробка. Предварительно подставив емкость, начинаете слив отработанной жидкости, открутив пробку. Дожидаетесь полного слива отработки.

Когда вся смазочная жидкость стекла в тару для неё, прочистив, установите пробку на место. После чего заливаете продукт внутрь агрегата до отметки HOT на измерительном щупе. После этого садитесь за руль и проезжаете около 10-15 километров, таким образом, масло промоет всю систему и она будет готова к заливке новой смазочной жидкости.

Снова заезжаем на эстакаду или яму и сливаем всё масло в тару. Когда слив будет окончен, снимаете крышку на агрегате, отвинчивая болты, на которых она закреплена. После этого заменяете старый фильтр на новый, а так же меняете его уплотнительное кольцо. Устанавливаете все детали агрегата на старое место и заливаете новое масло, по отметке HOT на измерительном щупе.

СОВЕТ: После заливки свежей смазки, следует включить зажигание и позволить автомобилю поработать на холостом ходу, а затем снова в согласии с отметкой на щупе долить масляную жидкость, которая уплотнится после начала работы автомобиля.

Примерно через такой же интервал времени, как и для замены смазки внутри вариатора, требуется смена масляных жидкостей внутри коробки передач Mitsubishi Lancer 10. Так же производится обслуживание на автомобиле Митсубиси Лансер 9, никакой разницы, по сути, нет.

Специалисты рекомендуют использовать трансмиссионную смазку в вариаторе Лансер, такого же типа и такой же марки, что и для коробки передач.

Водители рекомендуют для Митсубиси использовать следующие трансмиссионные масла:

• DiaQuenn CVT – смазка с минеральным составом, поэтому её работа в зимний период несколько хуже чем летом;
• Nissan NS-2 – аналог вышеуказанного ТМ, при этом более дешевый;
• Mitasu CVT – недорогое ТМ, малоизвестный, но при этом довольно качественный продукт, десятый Митсубиси Лансер очень любит данную смазку;
• Eneos CVT – идеальный масляный продукт для вариаторной коробки передач Митсубиси Лансер, но его стоимость очень высока.

Можно использовать и другие смазочные материалы, которые соответствуют требованиям, указанным в инструкции по эксплуатации автомобиля

Но обратите внимание, что от качества используемого ТМ зависит долговечность службы КПП

Какие лампы применяются в салоне

В салоне автомобиля также требуется замена ламп. Например, это освещение самого салона, а также бардачка. К тому же их числа, как и все остальные характеристики, не различаются в зависимости от тела, других факторов. Непосредственно в салоне применяются:

Номер детали конкретной лампы	Позиция
MS820071	Освещение багажного отделения
MR572769	Подсветка кнопки аварийной остановки автомобиля
MS820083	Зажигание прикуривателя и пепельницы
MB877458	Расположен в потолочном светильнике, спереди
MF820513	Потолочный плафон, но расположен прямо по центру салона
MR975280	Общее освещение панели приборов
MN134601	Освещение цифрового одометра
MR444536	Подсветка всех остальных устройств
MR568787	Лампа блока управления
MR460120	Кондиционер с ламповым освещением

Перед покупкой и заменой необходимо ознакомиться со всеми мощностями и другими параметрами осветительных приборов. Это единственный способ избежать проблем с проводкой. У некоторых ламп 2 и более нитей накала, эту проблему необходимо изучить.

Какие лампы выбрать для замены

• PHILIPS H4-12-60/55 +30% Vision P-12342PR от 140 руб Германия
• OSRAM H4-12-60/55 64193 от 140 руб Германия
• NARVA H4-12-60/55 48881C1 от 100 руб Германия
• BOSCH H4-12-60/55 Pure Light 1987302041 от 130 руб Германия
• KOITO H4-12-60/55 Вт 0456E от 220 руб Япония
• General Electric H4-12-60/55 50440U от 120 руб Венгрия
• AYWIparts H4-12-60/55 AW1910002 от 90 руб Корея
• MTF H4-12-60/55 +30% Standard Long Life x4 HS1204 от 150 руб Корея

Лампы с увеличенной яркостью

• OSRAM H4-12-60/55 +130% NIGHT BREAKER LASER набор от 1300 руб Германия
• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К набор 12342XV+S2 от 1000 руб Германия
• ДиаЛУЧ H4-12- 60/55 +90% Megalight Ultra PRIME набор 12604 PRMU от 600 руб Корея
• AVS H4-12-60/55 +110% 3700К Sirius Night Way набор A78949S от 500 руб Китай
• BOSCH H4-12-60/55 +90% 1987301074 набор от 900 руб Германия

Помимо указанных выше ламп можно установить и другие. К примеру лампы с синей колбой дают белый свет как у ксенона, однако освещают дорогу они намного хуже. Так же есть всепогодные лампы, они светят желтым светом 2500-3000 кельвин.

Какие лампы используются в подсветке номера

С завода устанавливаются обычные лампы накаливания T10 или W5W. При выборе новых ламп можно выбрать обычные лампы накаливания, или лампы с увеличенным сроком службы. Последние будут служить дольше обычных, при точно таком же освещении, что и обычные.

• OSRAM O-2825 цена от 25 руб шт
• OSRAM O-2825ULT Ultra Life от 40 руб шт увеличенный срок службы
• PHILIPS P-12961 цена от 25 руб шт
• PHILIPS P-12961LLECOCP цена от 40 руб шт увеличенный срок службы
• Маяк 61205бц цена от 7 руб шт недорогой китайский аналог
• Koito 1583 цена от 30 руб шт

Помимо обычных ламп накаливания, можно установить более яркие светодиодные. На сегодняшний день существует достаточно большой их выбор от именитых производителей Osram и Philips, до недорогих китайский. При выборе китайских диодов не следует покупать слишком дешевые, так как срок их службы заметно ниже, чем дорогих.

Слишком длинные светодиодные лампы в подсветку номера на Лансер 9 покупать не стоит, так как они могут просто напросто не залезть в плафон.

Инструкция по самостоятельной замене ламп

Замена ламп подсветки номера производится из багажника. Поэтому открывает его.

Теперь необходимо снять все клипсы крепления обшивки крышки багажника, после чего аккуратно снять ее и убрать в сторону.

Далее берем патрон лампы подсветки и поворачиваем его против часовой стрелки на 45 градусов, после чего вынимаем из плафона.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности. Если используете светодиодные лампы, то сначала необходимо включить подсветку, чтобы не ошибиться с полярностью ламп, иначе они светить не будут.

На этом замена ламп в подсветке номера Mitsubishi Lancer 9 завершена.

Замена ламп Mitsubishi Lancer 9

Перед заменой ламп в фарах, фонарях и перед ремонтом другого электрооборудования отсоедините провод от клеммы «минус» аккумуляторной батареи.

Так расположены лампы в блок-фаре:

1 – лампа указателя поворота;

2 – лампа ближнего и дальнего света фар;

3 – лампа габаритного света.

Для замены ламп в левой блок-фаре снимите аккумуляторную батарею.

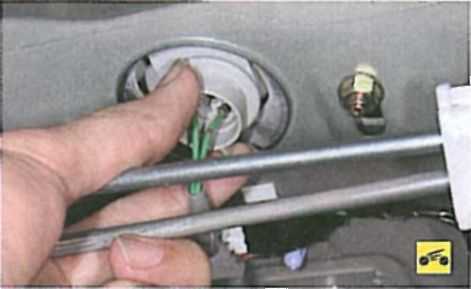

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . и выньте его вместе с лампой.

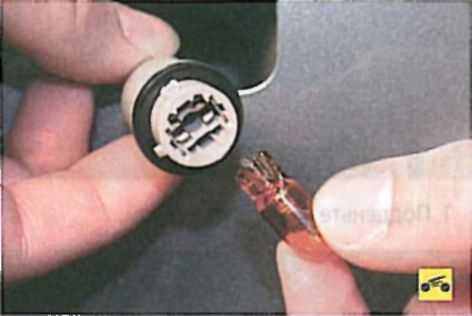

4. Выньте лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы ближнего и дальнего света фар в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов лампы.

2. . отогнув крепления, снимите уплотни-тельную манжету лампы.

3. Выведите концы пружинного держателя из прорезей в оптическом элементе фары.

4. . и выньте лампу.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного света в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . выньте его вместе с лампой.

4. . и извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции.

1. Снимите боковой указатель поворота с автомобиля (см. «Замена бокового указателя поворотов»), не отсоединяя от патрона лампы колодку с проводами.

2. . выньте патрон вместе с лампой.

3. . и выньте лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

Для замены ламп заднего фонаря выполните следующие операции.

Так расположены лампы в заднем фонаре:

1 – лампа заднего указателя поворота -однонитевая лампа номинальной мощностью 21 Вт (WY21W);

2 – лампа стоп-сигнала и габаритного света –

двухнитевая лампа номинальной мощностью 21 и 5 Вт (W21/ 5W);

3 – внутренняя лампа габаритного света -однонитевая лампа бесцокольного типа номинальной мощностью 5 Вт (W5W);

4 – лампа света заднего хода – однонитевая лампа бесцокольного типа номинальной мощностью 16 Вт (W16W). Номинальная мощность устанавливаемых ламп нанесена на корпусе фонаря напротив установочных отверстий ламп.

2. Поверните патрон лампы стоп-сигнала и габаритного света против часовой стрелки.

3. . и выньте его из фонаря вместе с лампой.

4. Извлеките лампу из патрона.

5. Установите новую лампу в порядке, обратном снятию.

6. Лампу света заднего хода, внутреннюю лампу габаритного света и лампу заднего указателя поворота замените аналогичным образом.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки.

2. . и выньте его из фонаря вместе с лампой.

3. Извлеките лампу из патрона.

4. Установите лампу дополнительного стоп-сигнала в порядке, обратном снятию.

Для замены лампы в противотуманном фонаре выполните следующие операции.

1. Поверните патрон против часовой стрелки, выньте его из отражателя фонаря.

2. . и извлеките лампу из патрона.

3. Установите лампу заднего противоту-манного фонаря в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака снимите обивку крышки багажника (см. «Замена замка крышки багажника»).

1. Поверните патрон против часовой стрелки.

2. . выньте его из фонаря.

3. . и извлеките лампу из патрона.

4. Установите лампы фонарей освещения номерного знака в порядке, обратном снятию.

Для замены лампы фонаря освещения багажника вам потребуется отвертка с плоским лезвием.

1. Подденьте фонарь отверткой.

2. . разверните его.

3. . и извлеките из него лампу.

4. Установите лампу в порядке, обратном снятию.

Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона.

3. . и извлеките из него неисправную лампу.

4. Установите лампу в плафон в порядке, обратном снятию.

Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

1. Подденьте рассеиватель плафона отверткой, обернутой изоляционной лентой.

2. . снимите рассеиватель с плафона и извлеките из него неисправную лампу.

3. Установите лампу в плафон в порядке, обратном снятию.

Как Снять Переднюю Фару Лансер 9

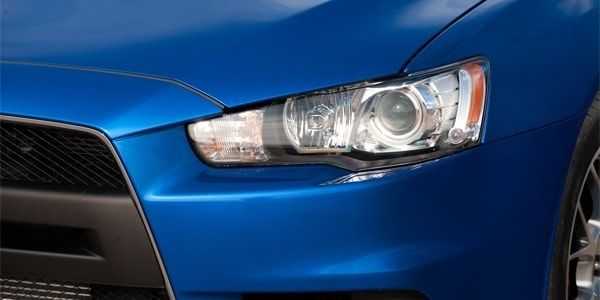

Как снять передние и задние фары на Mitsubishi Lancer 9 и 10

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения. Вот поэтому принципиально держать фары в исправном состоянии, все огни должны нормально пылать – это касается, далекого, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, нужно сходу провести ремонт либо бросить машину в гараже до того времени, пока оптика не будет восстановлена. Мы поведаем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и поменять. Пойдет речь о фронтальных и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Ланцер будет красоваться новенькая оптика.

В каких случаях нужно снять фары

Можно выделить две всераспространенных предпосылки демонтажа фронтальной либо задней оптики:

• Ремонт. Если хотя бы одна лампочка в блоке перегорела, сразу нужно принимать конструктивные меры. Подмену покоробленного элемента нереально провести без демонтажа всей фары. Также снять фару на Mitsubishi Lancer придется после ДТП, чтоб установить новое стекло. В неких случаях приходится поменять весь блок. В общем, фару нужно демонтировать при любом повреждении либо неисправности в работе электрики.

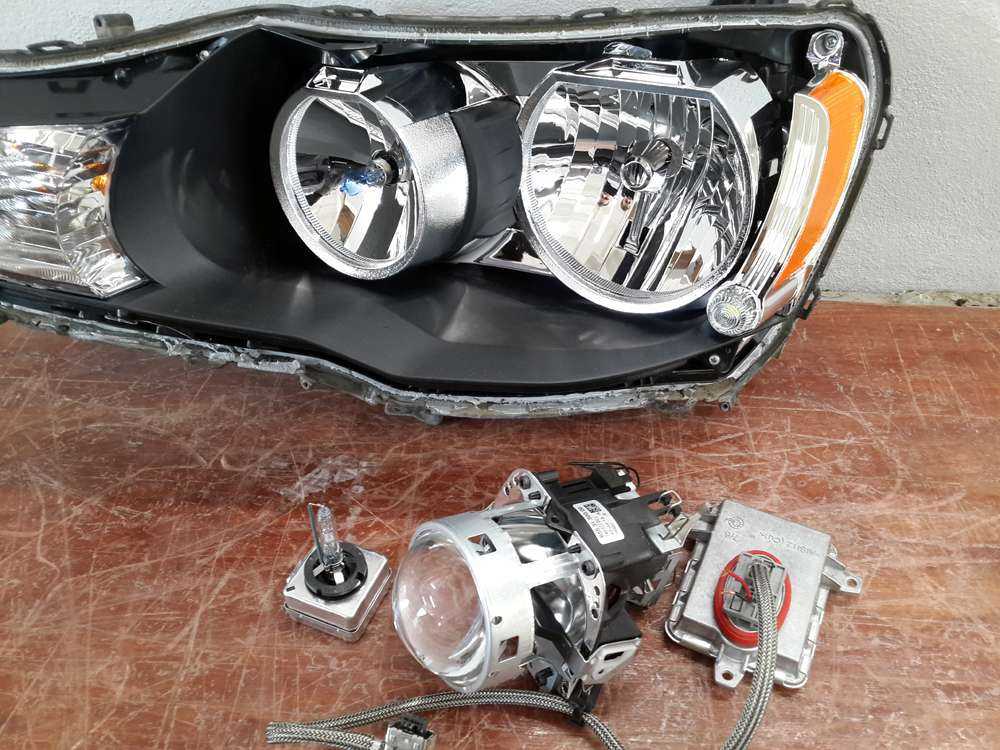

• Тюнинг. Многие автомобилисты начинают «прокачку» собственного Лансера конкретно с оптики, потому что работу можно провести своими руками, ну и цены на альтернативную оптику высочайшими именовать нельзя. Кто-то предпочитает ставить дополнительные элементы (хорошим примером будут ангельские глазки), другие водители стопроцентно меняют на более массивные фары с другим дизайном.

Демонтаж фар

До работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте составляющие на смену и стандартный набор инструментов

Повышенное внимание необходимо уделить отвертке с плоским жалом, при помощи которой мы будем отщелкивать крепления

Снимаем переднюю фару

Начнем с правой пары. На Mitsubishi Lancer фара крепится всего 4-мя болтами, но есть одна неувязка: одно из креплений находится под фронтальным бампером, потому без снятия обвеса провести работу не получится.
Когда вы сняли бампер, сходу открутите болт с боковой стороны, который посажен в ушко. Другие 3 болта укрепляют фару к кузову автомобиля, потому с ними заморочек не будет.
Сейчас медлительно тянем фару на себя, пока она не выйдет из клипсы, вы услышите соответственный щелчок. Перебегаем к верхнему фиксатору фары. Тут необходимо поддеть пластик, пока корпус фары не выйдет из фиксатора.
Если вы снимаете правую фару, то для удобства рекомендуется демонтировать бачок, просто потяните его ввысь. Отлично, мы получили доступ к проводам. Разъединяем проводку, тут все очень просто, потому что к фаре идут всего два разъема. Правая фара сейчас на сто процентов отсоединена от кузова.
Чтоб снять переднюю фару на Лансере с левой стороны, для вас пригодиться открутить несколько болтов

Направьте внимание, что в высшей части блок прикреплен с помощью шурупа. Выкручиваем его крестовой отверткой и движемся далее.
Вот мы и демонтировали оптику

Чтоб добрать до фонарей (касается и левой, и правой фары), нужно отщелкнуть клипсу и по периметру открутить болты.
С помощью строительного фена нужно прогреть места соединения, чтоб разъединить фару. Готово, снятие фронтальной фары завершено. Сейчас вы сможете поменять отдельные огни либо стопроцентно поменять переднюю оптику.

Снятие, разборка, установка переднего бампера Mitsubishi Lancer IX

Необходимость снять передний бампер на автомобиле встречается, как правило, после его попадания в ДТП. Но бывают случаи, когда необходимо снять переднее крыло, при этом пара болтов, в ушках крыла, спрятана под бампером. Поэтому при снятии крыла предварительно нужно снять передний бампер. Стоит отметить что данная деталь автомобиля изготовлен из специального пластика и он поддаётся частичному ремонту — пайке. В данном фото инструкции производится снятие и последующая разборка переднего бампера своими руками на автомобиле Mitsubishi Lancer IX.

Данная работа не особо сложная, но не плохо было бы при этом иметь помощника, что в свою очередь сильно облегчит процесс демонтажа или установки. Вам понадобятся отвертки и ключик на 10.

Процесс установки переднего бампера в этой фото инструкции не описан, так как он зеркален процессу снятия.

Операция снятия бампера будет проходить на вот этом автомобиле.

Откручиваем 2 болта. Снимаем рамку.

Этот момент снятия рамки номерного знака можно упустить, в этом нет необходимости.

Далее верхний рад саморезов (четыре штуки) крепят бампер к корпусу автомобиля. Их нужно выкрутить.

Также нижний ряд (четыре шт.) служат для крепления 2-х частей решетки радиатора к бамперу. Выкручиваем и убираем решетки.

Выкручиваем самый верхний саморез, он прикручивает подкрылок к крылу.Чуть ниже две клипсы. Снимаем их.

Когда сняли две части решетки, под ними имеются 2 винта — выкручиваем.

И с другой стороны тоже.

Всё бампер готов к снятию с автомобиля.

Расстыковываем по бокам вот эти места

и осторожно тянем на себя

Когда бампер снят, его можно основательно разобрать сняв элементы решеток.

Для этого с обратной стороны выкручиваем 6-ть саморезов.

И шесть нижнею решетку.

После откручиваем восемь саморезов, которые удерживают 2 пластиковые панели

Вид сзади.

А также откручиваем колпак противотуманки.

То же самое с противоположной стороны.

Сборку производим в обратной последовательности.

check-test

Отличие бампера рестайла от дорестайла на Лансер 9: что лучше?

Основная цель рестайлинга передка автомобиля заключалась в улучшении аэродинамических свойств. Модернизированный бампер отличается большими габаритами, а также наличием широкой сетки радиатора с мелкозернистыми ячейками, что позволило увеличить качество охлаждения даже на малых скоростях.

Также увеличение объема бампера придало автомобилю нотки агрессивности, в результате чего машина приобрела более спортивный стиль, существенно преображая роль городского транспортного средства. Опционально на новый передок устанавливался алюминиевый шкильд на сетку радиатора под капот, что также улучшает аэродинамику и качество воздухозабора транспортного средства.

Модернизация передка коснулась не только формы, но и материалов, используемых для изготовления – улучшенный бампер для Лансер 9 можно приобрести как из ABS-пластика, так и из стекловолокна. Выбирать передний бампер на Лансер 9 необходимо строго по VIN-коду транспортного средства или артикулов комплектующих, проверив запчасти на совместимость на официальном сайте Митсубиси. Расположение и количество фиксирующих защелок может отличатся на автомобилях, что объясняется различием в параметрах и габаритах кузовной архитектуры.

Регулировка фар мицубиси лансер 9

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Всем привет ! Подскажите у меня на одной фаре стоит коректор на второй нет фара меняна, там просто отверстие пустое, можно ли отрегулировать фару в ручную без коректора ? Я нашёл только регулеровку лево право …Лансер 9 2005 г.

Comments 13

если фара под коректор, а коретокра не установлено, отражатель болтается — и его положение нее настроить!если фара без корректора с завода — там крутится на самой фаре два болта для регулировки.там где корректор должен быть, там с завода заглушка, по ней не настроить, она транспортная только, ее убираем, ставим корректор и по болтам в фаре или по отверстиям в корректоре — уже вытсавляем значение для отражателя…

если у тебя нет корректора, нужен — хотя бы сломаный, его ножка будет держать отражаель фиксировано, а уровень выставишь отверткой болтами на фаре или самом корректоре.

Подскажите, пожалуйста, как и чем отрегулировать фары на Митсубиси Лансер 9?

• Замена лампы ближнего света Митсубиси Лансер 9 – 3 ответа
• Где регулировка ближнего света на Лансер 9? – 1 ответ
• Регулировка фары в Митсубиси Лансер – 1 ответ
• Как заменить электро корректор фары на Лансер 9? – 0 ответов

Наиболее точно настроить пучок света фар естественно можно лишь на стенде, но и самостоятельно естественно близко к требуемому значению тоже можно подстроить. Во-первых рекомендую почитать на сайте статью о регулировке фар своими руками. А затем ищи ровный участок дороги со стеной…В мануале пишут что нужно установить авто за 10 м до экрана, но можно и за 5 м.

Вот некоторые полезные данные которые пригодятся чтобы настроить фары на Mitsubishi Lancer 9:

• Вертикальное направление — H=36 мм (0,69 °) ниже горизонтальной.
• Горизонтальном направлении — Колено точке пересекается вертикальной линии (E).

• Вертикальное направление — ± 15 мм (± 0,29 °) с горизонтальной светотеневой границы.
• В горизонтальном направлении — ± 26 мм (± 0,5 °) от вертикали (V).

Чтоб отрегулировать крути вот эти два болта отверткой

Установка бампера

Для установки нового или отремонтированного старого автобампера автомобилям Mitsubishi Lancer следует:

• прикрутить противотуманки (если таковые имеются в конструкции вашего авто), для каждой из них потребуется по 4 самореза;
• если противотуманных фар нет, поставьте на место их предполагаемого крепления заглушки;

• возьмите автобампер с напарником с двух боковых сторон и наденьте на 2 фиксатора, выполняя движение «снизу вверх» (не прилагайте слишком много усилий, так как буфер безопасности должен легко войти в пазы благодаря своей гибкости);
• снаружи (с лицевой стороны) следует вкрутить по саморезу;
• всуньте в каждой колесной нише по 2 пистона в специально для этого предназначенные отверстия и после этого прикрутите справа и слева бампер к крылу автомобиля;
• прикрепите обе части радиаторной решетки Лансера таким образом: по 2 защелки в центре и по 2 пистона сверху;
• прикрепите четырьмя саморезами автобампер к авто.

При установке бампера после окончания описанных выше работ следует также прикрепить площадку для навешивания номера машины.

Снятие и установка переднего бампера (как и заднего) требует наличия сменных деталей (например, саморезов или новых пистонов), инструментов для демонтажа (отверток и пассатижей) и нескольких часов свободного времени.

Желательно пригласить помощника для быстрого и аккуратного проведения данной процедуры, запастись малярным скотчем для предотвращения появления царапин и вмятин во время замены автобампера.

Основные выводы

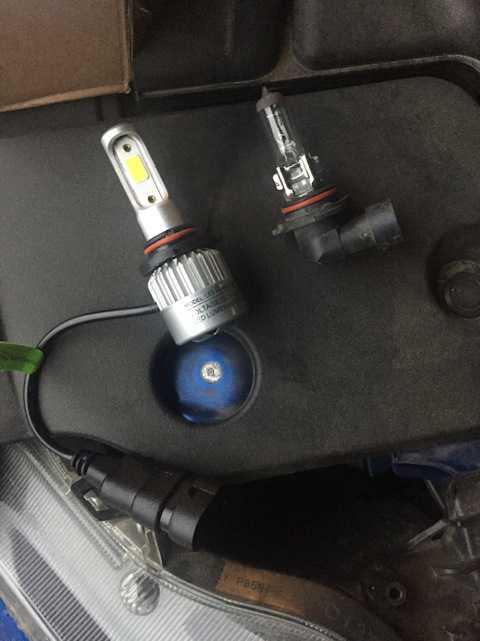

Замена ламп ближнего света на Мицубиси Лансер 10 не представляет никакой сложности и не требует использования специальных инструментов. Возможно, кто-то из читателей может дать дополнительные сведения по этому вопросу, что было бы весьма полезно для начинающих автолюбителей. Опытных водителей мы призываем размещать свои мнения и советы, которые смогут помочь некоторым новичкам.

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения

Именно поэтому важно держать фары в исправном состоянии, все огни должны нормально гореть – это касается, дальнего, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, необходимо сразу провести ремонт или оставить машину в гараже до тех пор, пока оптика не будет восстановлена

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика.

Основные выводы

Замена ламп ближнего света на Мицубиси Лансер 10 не представляет никакой сложности и не требует использования специальных инструментов. Возможно, кто-то из читателей может дать дополнительные сведения по этому вопросу, что было бы весьма полезно для начинающих автолюбителей. Опытных водителей мы призываем размещать свои мнения и советы, которые смогут помочь некоторым новичкам.

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения

Именно поэтому важно держать фары в исправном состоянии, все огни должны нормально гореть – это касается, дальнего, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, необходимо сразу провести ремонт или оставить машину в гараже до тех пор, пока оптика не будет восстановлена

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика.
