Виды приборных панелей на Киа Рио

При помощи приборки поступает информация о том, с какой скоростью едет водитель, какие потребители напряжения включены (частично), остаток топлива в баке. Приборная панель всегда считалась основной деталью в салоне современного автомобиля.

На панели находятся как самые главные элементы (тахометр, спидометр, данные температуры жидкости в контуре охлаждения двигателя и топливного уровня), так и масса второстепенных устройств и датчиков, символов.

В машинах Киа Рио используют два вида проверочных щитков:

• стандартный щиток. Устанавливается в базовых комплектациях;
• премиальный или «Supervision». Производится для версий «Престиж» и «Премиум».

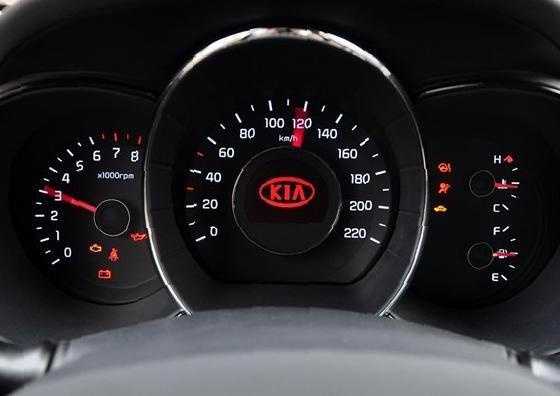

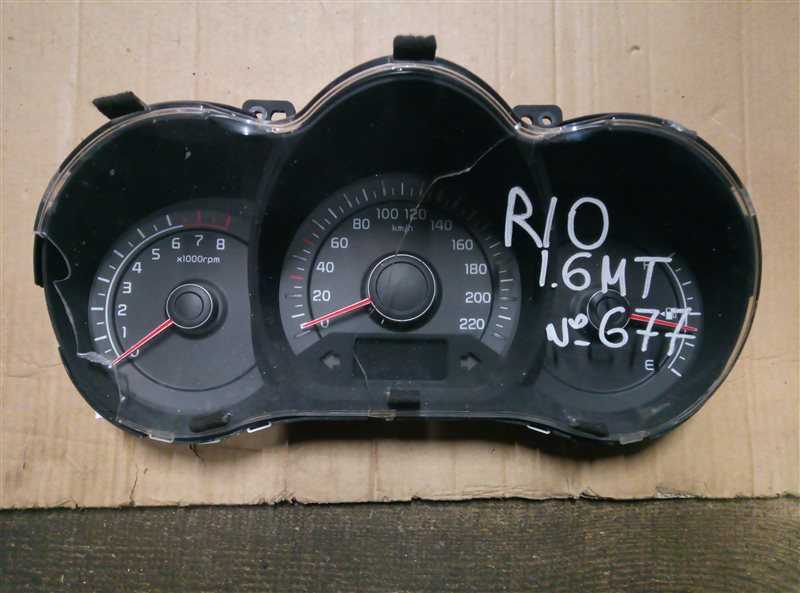

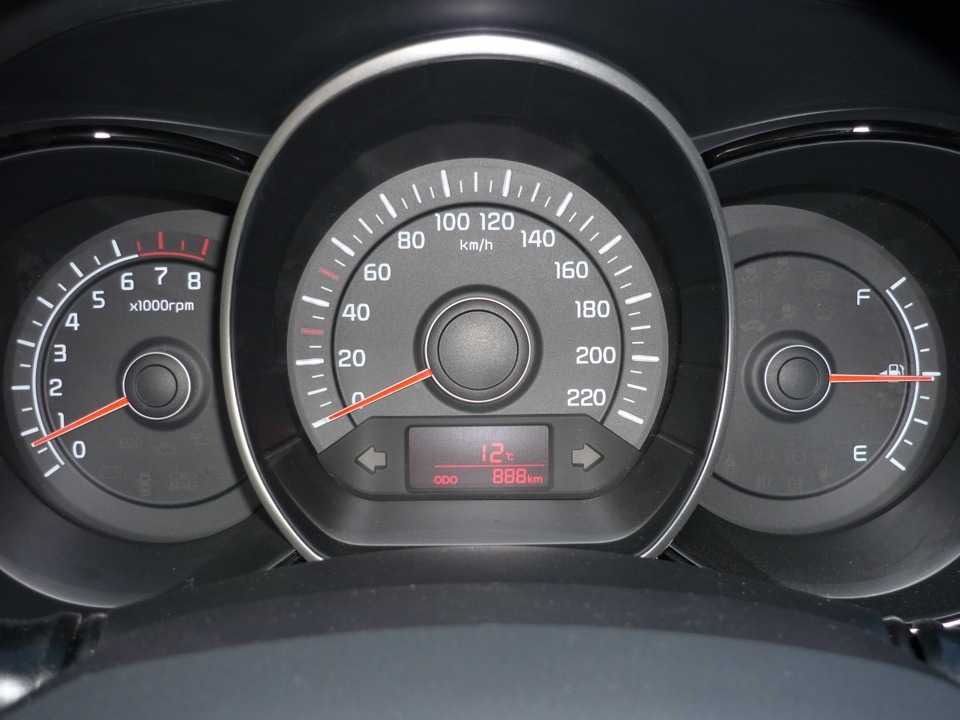

Стандартные не отличаются от обычных панелей. В них находится классический набор средств фиксации процессов и передачи информации.

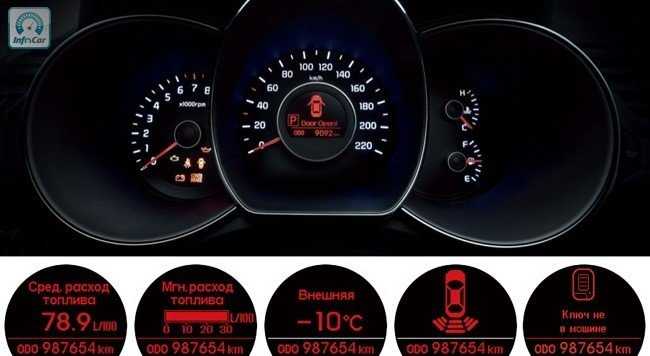

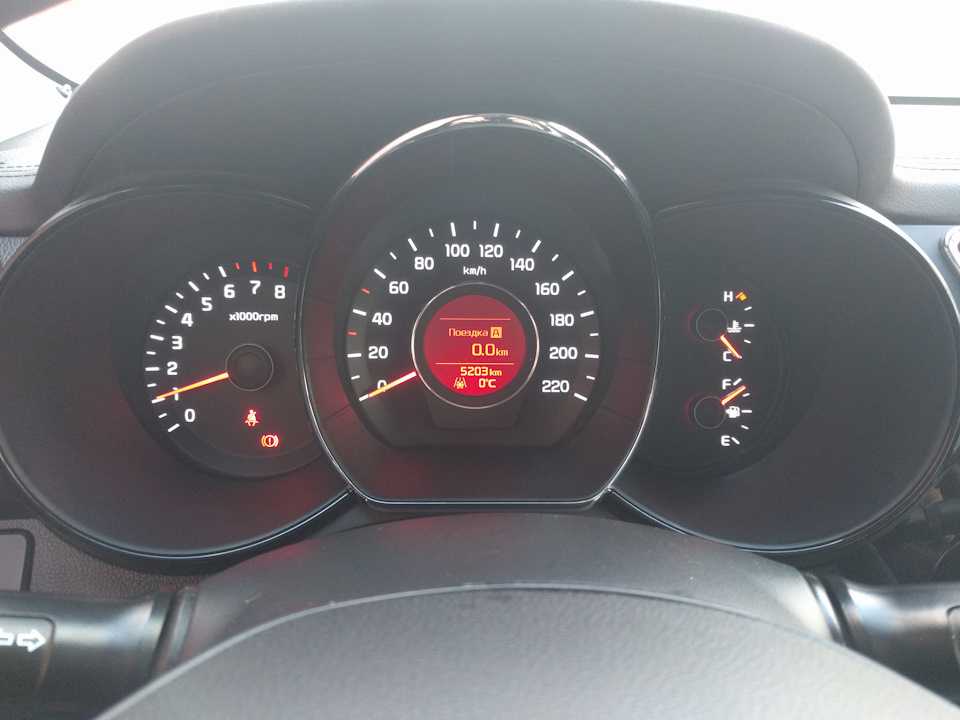

Премиальная панель наделена усиленными характеристиками. Предоставляет расширенные по функционалу и новые возможности. Имеет информативный, небольшой по размеру экран. Располагается он в более удобном месте, нежели в стандартной панели. Обозначения на дисплее точнее и читабельнее.

Supervision — русифицирована, в то время как в стандартной версии, сведения подаются в англоязычной форме. Владельцу будет легко разобраться в показаниях и параметрах панели.

По внешнему виду премиальная версия выполнена в более спортивном стиле. Позволяет улучшить модный образ интерьера салона. Такая панель устанавливается на Киа Рио 3 и на рестайлинговые модели.

Ее устройство не рассчитано на использование добавочных механических узлов. Разработчики утверждают, что это будет мешать отслеживать основную информацию.

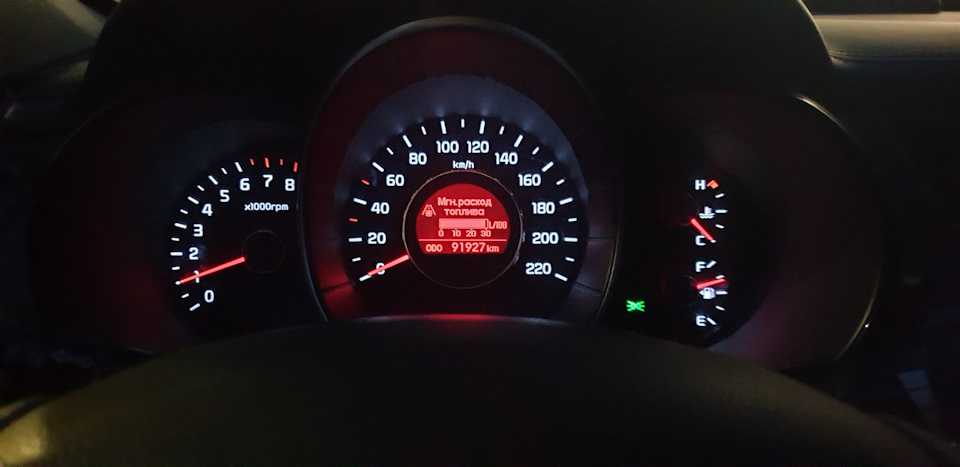

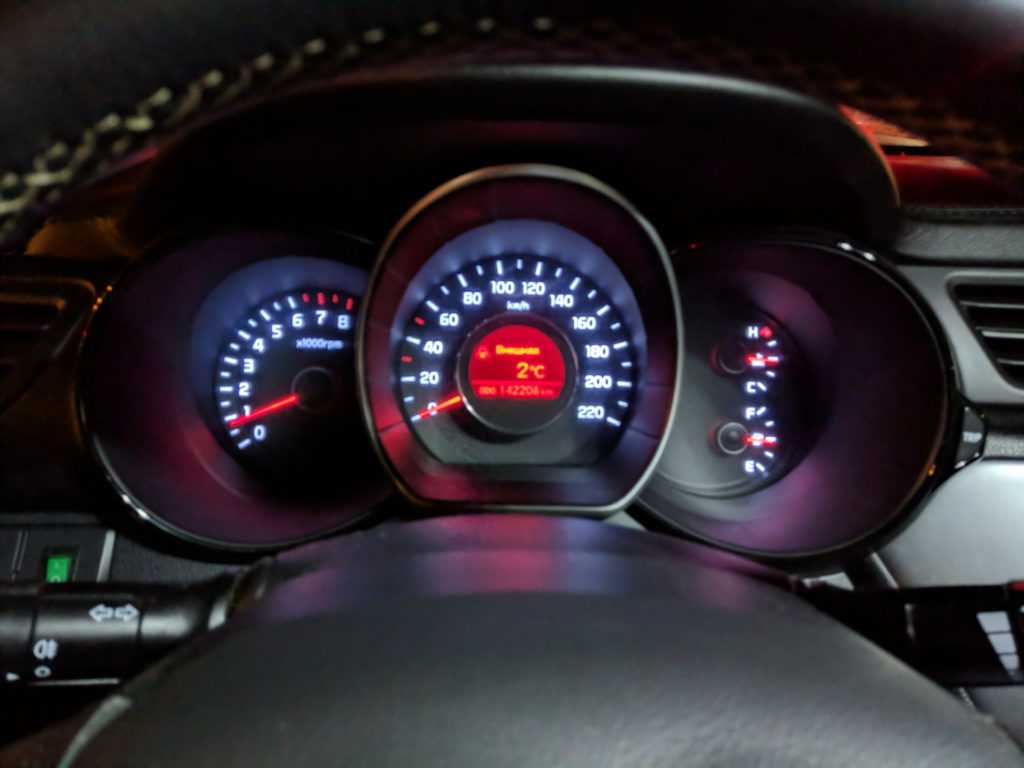

Главной особенностью панели Supervision стала ее подсветка. Теперь водитель может отрегулировать цвет и яркость устройства. Можно подобрать оптимальный оттенок света в зависимости от времени суток. Также не ослепляет глаза ярким светом. Это удобно для тех, кто часто передвигается поздно вечером и ночью. В стандартной версии цифры и обозначения могут сливаться.

Давление в шинах Киа Рио

Контроль давления в автомобильных шинах необходим для снижения расхода топлива и поддержания управляемости автомобиля на оптимальном уровне. Несмотря на регламентируемые показатели от самого производителя, многими водителями данный показатель определяется только при смене сезонной резины. Хотя делать нужно это намного чаще.

Какое давление в шинах Киа Рио 4?

Перекачанные шины, как и недокачанные, будут иметь меньший срок службы, а также существенно изменят управляемость транспортным средством.

Негативные последствия несоответствия уровня давления отражаются в:

• изменение маневренности ТС, что повышает вероятность ДТП;
• повышенный износ покрышек;
• увеличение расхода топлива.

В киа рио 4 нормативами установлено оптимальное давление на уровне 2,3 бара. Необходимо понимать, что допустимое отклонение от данного показателя не должно превышать 15%.

Какое давление в шинах Киа Рио 3?

На автомобилях производителя киа рио 3 используются колеса R16 и R15, поэтому давление в них должно поддерживаться на уровне рекомендуемых показателей порядка 2,2 бара. Многими такое значение не выдерживается, поскольку ощущение меньшей вибрации при езде по неровным и некачественным дорогам достигается при показателях в диапазоне от 1,8 до 2,0 бара.

Однако снижение меньше 2,0 бара несет больше негативных последствий и существенно увеличивает потребление топлива. Узнать какое именно рекомендуемое значение можно по соответствующей табличке, где для колес R16 с параметрами 195/55 и также для R15 с характеристиками 185/65 указывается значение 2,2 бара.

Какое давление в шинах Киа Рио 2?

Рекомендуемые параметры давления в передних и задних шинах в автомобилях KIA Rio 2 предлагаются в пределах 2,2 бара. При этом необходимо учитывать загруженность машины. На передних колесах, поскольку на них приходится максимальная нагрузка автомобиля, рекомендуется не снижать давление.

Какое давление в шинах Киа Рио Икс Лайн?

В паспортных данных для автомобиля марки Киа Рио Х-Лайн указывается для незагруженного транспорта рекомендуемое давление в рамках 2,1 бар, а при существенном повышении массы в багажнике и салоне – 2,3 бар. Причем мощность двигателя на этот показатель мало влияет, больше сказываются температура на улице.

Разница в давлении в шинах Киа Рио летом и зимой

Зимой, когда температура дорожного полотна и окружающего воздуха существенно ниже, чем в летний период, допускается небольшое снижение объема воздуха в шине. Таким образом сцепление покрышки с дорожным полотном повышается, что увеличивает комфортность езды для водителя и его пассажиров. Однако не стоит злоупотреблять этим, поскольку сниженное давление приводит к преждевременному износу покрышек.

Что значит низкое давление в шинах Киа Рио?

Означать этот фактор может несколько причин, приводящих к понижению давления в покрышках:

• резина быстрее стареет, что приводит к ее пористости и выпусканию воздуха из шины;
• низкое давление может появиться из-за некачественного шиномонтажа;
• необходимо учитывать время накачивания колес, поскольку в ночное и утреннее время температура воздуха среды несколько ниже, что приводит к увеличению или снижению давления в шинах после нагрева или охлаждения их соответственно.

Горит датчик (ошибка) давления в шинах Киа Рио

Датчики шин установлены на автомобилях марки Киа Рио до 2017 года выпуска, а уже на современных машинах применяется система контроля этих показателей, функционирующая от АБС датчиков. Как только на приборной панели появляется соответствующий датчик, необходимо проверить уровень давления в колесах и, при необходимости, довести показатель до нужного значения.

На двери авто находится наклейка, где указаны точные параметры. После более длительного нажатия кнопки SET, мигающий датчик должен потухнуть.

Заключение

Производители корейского автомобиля Киа Рио рекомендуют регулярно проверять давление в шинах и поддерживать этот показатель на надлежащем уровне 2,1-2,3 бар в зависимости от времени года, нагрузки салона и багажника, а также особенностей дорожного покрытия. Если давление будет отличаться более, чем на 15% от номинального показателя, то это будет грозить вам повышенным износом, большей нагрузкой на подвеску, увеличенным расходом топлива и меньше маневренностью ТС.

Обозначение значков на приборной панели Киа Рио

На доске присутствует большое количество иконок и символов. Их значение угадывается интуитивно, благодаря понятной форме. При этом, сигналы желтого или красного цвета означают наличие неисправностей.

1. Стрелочный тахометр.
2. Указатель спидометра – отображает текущую скорость автомобиля.
3. Если загорелся желтый символ машинки во время движения – обнаружена поломка иммобилайзера.
4. Индикация исправности ГУР.
5. Отображение работоспособности системы SRS.
6. Индикатор состояния АБС модуля.
7. Бачок стеклоомывателя опустел.
8. Стрелочный указатель остатка в топливном баке.
9. Синий значок обозначает включение дальнего света головной оптики.
10. В баке осталось менее 5 литров топлива – требуется заправка.
11. Активированы передние противотуманки.
12. Аналогично для кормовой оптики.
13. Включение габаритов.
14. Ремень безопасности не пристегнут – движение запрещено.
15. Сигнализаторы работы прерывателей поворотников.
16. Бортовой дисплей, здесь отображается дополнительная информация для водителя.
17. Аналогично пункту №15.
18. Индикация температуры ОЖ.
19. Критически низкое давление масла в катере двигателя.
20. Оранжевый значок появляется при поднятии ручника.
21. Свидетельствует о неисправности двигателя.
22. Открыты двери или крышка грузового отсека.
23. ЭКО. Зеленый индикатор указывает на то, что мотор работает в режиме экономии топлива.

Знак восклицания

На некоторых приборках Рио присутствует иконка с восклицательным знаком. Обычно индикатор предназначен для привлечения внимания водителя к доске и появляется в паре с другими значками.

На отдельных модификациях модулей (4 поколение) символ значит обнаружение прокола одного или нескольких колес (TPMS).

Загорелся значок двигателя на панели приборов Kia Rio

Подобные значки высвечиваются только при наличии критических поломок в системах установки. При появлении индикации необходимо срочно остановить машину и устранить неисправность.

Примечательно, что лампа обычно загорается вместе с другими сигнализаторами – это значительно сужает круг поисков.

Мигает значок аккумулятора на приборной панели Киа Рио

Подобный индикатор напрямую связан с состоянием элемента питания. Значок присутствует на приборках моделей 2012 и 2014 годов. В более поздних версиях эмблема перенесена на табло бортового компьютера.

Как и в других автомобилях, символ говорит о сильном просаде заряда или неисправности элемента. Для устранения поломки требуется проверить степень заряда батареи, проводку генератора.

Индикатор давления в шинах

На моделях приборок после рестайлинга 2016-2017 года установлена штатная система TPMS. Лампа, указывающая на работу системы, выведена и выглядит как восклицательный знак, вписанный в профиль покрышки.

Значок указывает на то, что в машине пробито одно или несколько колес. Чтобы погасить лампу нужно устранить прокол.

Значок ECO на приборке Kia Rio

Надпись ЭКО включается только при включении режима экономии топлива. При этом двигатель работает в щадящем режиме с одним отключенным цилиндром. Опция активируется принудительно автомобилистом путем нажатия на специальную кнопку.

Значок EPS

Значок предназначен для отображения правильности работы системы электронной стабилизации автомобиля. Принцип действия модуля основан на подтормаживании отдельных колес в поворотах для сохранения заданного курса. После запуска мотора индикатор должен погаснуть. Если лампа продолжает гореть – это говорит о неполадках в устройстве

Машина может двигаться дальше, но с повышенной осторожностью

Значок противотуманных фар

Указатели включения противотуманок носят чисто информирующий характер. На моделях после 2015 года выпуска присутствует два индикатора, расположенных в одной области приборки.

Значок снежинка

Появилась на приборке Рио 3, выпускаемой в 2021 году. Индикатор загорается в диапазоне от +5 до -5 градусов Цельсия и значит, что на дорожном покрытии возможно появление обледенения. Символ носит исключительно информационный характер и не имеет отношения к работе бортовикам.

Знаки ошибок

При диагностике на дисплее бортового компьютера автомобиля можно увидеть коды ошибок. Ниже описаны самые распространенные вариации:

• 2 – ДПКВ – неправильный сигнал;
• 3 – ДФР отказал или обрыв цепи;
• 7 – коленвал неправильно установлен (сбиты метки);
• 8 – ДМРВ отсутствует или неверный сигнал;
• 9 – ДТОЖ сломан/повреждена проводка;
• 10/11 – фактическая температура воздуха на впуске не соответствует измеренной;
• 12 – ДПДЗ отказал или поврежден;
• 16 – клапан рециркуляции засорился;
• 18-21 – неправильно работают топливные форсунки;
• 24 – топливный насос работает с перебоями;
• 37 – разгерметизация системы впуска, слишком обедненная смесь;
• 48 – клапан продувки адсорбера сломан.

Индикация на приборной панели Киа Рио

Приборная панель Kia Rio включает огромное количество специальных индикаторов. Сигналы обозначений зачастую совпадают во многих автомобилях Киа. Например, точно такие же лампочки применяются в модели x line. Все сигналы имеют различное обозначение.

Среди ламп, расположенных на приборной панели Киа Рио, можно выделить:

1. Индикатор режима экономии топлива.Выглядит сигнал в виде надписи ECO. Данная лампа включается, когда активируется режим экономного расхода топлива.
2. Лампу подушек безопасности.Как правило, лампа выполнена в виде красного человечка с шаром. Загорается на шесть секунд после включения двигателя.
3. Индикатор состояния системы АБС.Показано на панели приборов как надпись ABS обведенная в кружок. Если система исправна, данная лампа загорается на три секунды после поворота ключа.
4. Состояние тормозной жидкости и стояночного тормоза.Индикатор включаются, при положении ключа Старт. Если лампа не гаснет после снятия машины со стояночного тормоза, то в системе не хватает тормозной жидкости.
5. Лампа распределения тормозных усилий.При постоянном горении данная лампа свидетельствует о неисправности систем помощи торможения.
6. Сигнал о пристегивании ремня.Включается на шесть секунд после поворота ключа. Обозначение выполнено в виде красного человека с линией.
7. Зеленые поворотники.Сигнализирует о включенных сигналах левого или правого поворота. Постоянное или попеременное включение лампы поворота может говорить о неисправности.
8. Лампа дальнего света.Служит для напоминания, что фары работают в режиме дальнего света. Обозначается иконкой синей фары.
9. Сигнал о работе габаритов.Показан в виде зеленых лампочек. Название обозначения говорит само за себя, данный индикатор свидетельствует о включении или выключении габаритных огней.
10. Лампа противотуманок.Символизирует включение и выключение противотуманного освещения.
11. Сигнал о включении задних противотуманок.Обозначается в виде желтого фонарика.
12. Индикатор уровня омывайки.Включается при низком количестве омывающей жидкости в бачке. Обозначение напоминает стекло с водой.
13. Лампа давления масла.Загорается при пониженном содержании смазочной жидкости в системе. Индикатор светится красным цветом и напоминает масленку.
14. Индикатор режима АКПП.Показывает текущий режим работы автоматической коробки переключения передач.
15. Индикатор режима МКПП.Данная лампа выводит информацию о рекомендуемой передаче для максимальной экономии топлива.
16. Индикатор открытого багажника или двери.
17. Критический уровень топлива.Его пиктограмма напоминает красную бензоколонку. Сигнал зажигается при остаточном запасе топлива примерно на пятьдесят километров движения.
18. Сигнал неисправности двигателя.Загорается при перебоях работы двигателя или катализатора.
19. Лампа температуры охлаждающей жидкости.Сигнализирует о существенном нагреве.
20. Датчик ESC.Загорается при включении системы курсовой устойчивости.
21. Сигнал обледенения дороги.Включается при температуре ниже четырех градусов. Индикация сопровождается тройным звуковым сигналом.
22. Индикатор низкого заряда аккумуляторной батареи.

Если последняя лампочка горит при работающем моторе, это означает, что аккумулятор не получает заряд от генератора. Это может свидетельствовать о неисправностях в электрической цепи или о выходе из строя аккумуляторной батареи.

Щиток приборов Киа Рио позволяет водителю в режиме реального времени контролировать работу всех систем и рассчитывать примерное расстояние, которое способна пройти машина на текущем уровне заправки. Все значки панели приборов уникальны и не дублируются другими.

Легкое чтение индикаторов приборной панели

Инженеры компании Киа сделали обозначения приборной панели понятными даже новичкам. Так, сигналы индикаторов делятся на:

• зеленые;
• желтые;
• красные.

В первом случае машина предупреждает о незначительных вещах, например отрытом багажнике или двери.

Желтый цвет обозначений носит характер предостережения. Желтые лампы, как правило, указывают на потенциальные проблемы. Например, такие индикаторы показывают падение давления в шинах, срабатывание системы стабилизации движения или уведомляют о скользкой дороге.

Красный цвет ламп указывает на проблемы с транспортным средством. Таким цветом обозначаются низкие уровни особо важных жидкостей, неисправности двигателя и проблемы с зарядкой аккумуляторной батареи.

При виде красных предупреждений специалисты рекомендуют обратить на них внимание и не продолжать движение до разрешения неисправностей. При появлении обозначения о неисправности двигателя следует немедленно его заглушить

В случае такой ошибки машина эксплуатирует мотор в аварийном режиме. Это может увеличить расход топлива, снизить скоростные характеристики и усугубить возможные неисправности двигателя

При появлении обозначения о неисправности двигателя следует немедленно его заглушить. В случае такой ошибки машина эксплуатирует мотор в аварийном режиме. Это может увеличить расход топлива, снизить скоростные характеристики и усугубить возможные неисправности двигателя.

По поводу значков индикации

Несмотря на то, что многие из нашей молодежной среды авто обывателей не нуждаются в расшифровке описаний значков индикации, тем не менее им, как и старой гаражной гвардии не будет западлом лишним проверить свои знания, насчет обозначений тех или иных иконок.

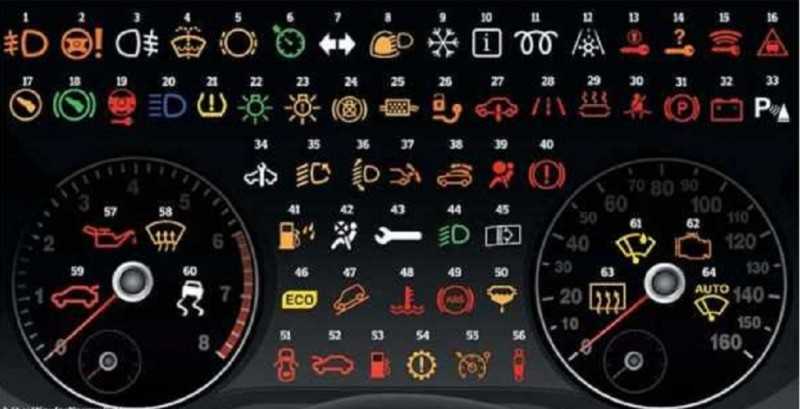

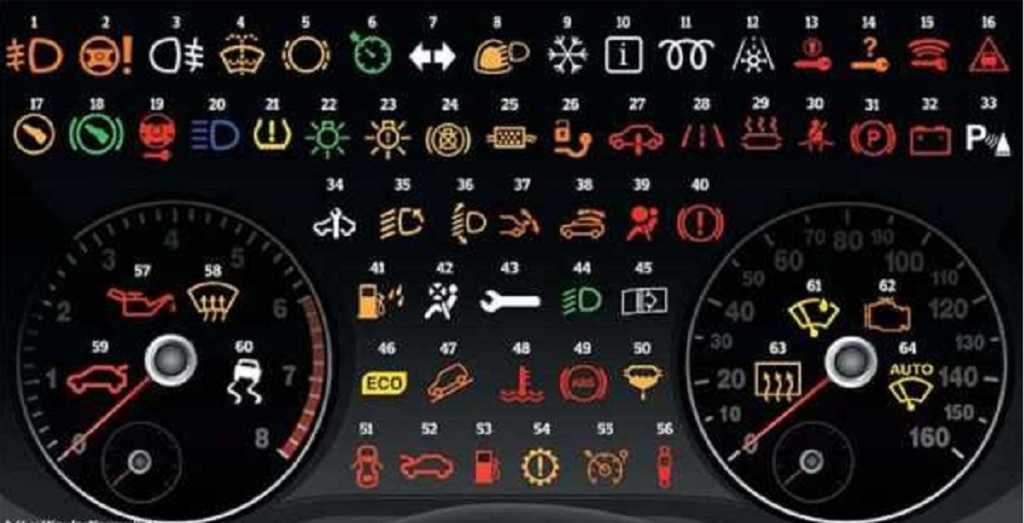

Расшифровка пиктограмм индикации:

1. Проблемы с ПТФ (противотуманной оптикой) передка.
2. Неисправности гидроусилителя.
3. Включены задние противотуманки.
4. Предельно малый уровень омывающей жидкости.
5. Колодки тормозов изношены.
6. Контроль круиза включен.
7. Индикация включенных поворотников.
8. Пиктограмма датчиков света и дождя.
9. Включен зимний режим.
10. Значок информации.
11. Включена свеча накаливания.
12. Отрицательная температура (возможен гололед).
13. Обнаружение проблем бесключевого доступа.
14. Не найден бесконтактный ключ.
15. Требует замены блок питания ключа.
16. Опасная дистанция.
17. Нужно нажать сцепление.
18. Нажать тормоз.
19. Блокировка колонки руля.
20. Включен дальний свет.
21. Недостаточное шинное давление.
22. Включено освещение снаружи.
23. Проблемы с наружным освещением.
24. Неисправности сигналов стопа.
25. Проблемы сажевого фильтрующего элемента выхлопа.
26. Возможные неисправности прицепного устройства.
27. Вероятные поломки подвески.
28. Опасный маневр смены полосы.
29. Сильный нагрев катализатора.
30. Ремень не пристегнут.
31. Включен ручник.
32. Проблемы с АКБ.
33. Включена система парковки.
34. Необходим сервис ТО.
35. Адаптация передней оптики.
36. Проблемы адаптивной оптики.
37. Поломка кормового спойлера.
38. Проблемы с крышей кабриолета.
39. Неисправность подушек безопасности.
40. Поломки в ручнике.
41. Наличие воды в фильтре топлива.
42. Отключена подушка безопасности.
43. Наличие проблемы в виде неисправности.
44. Нормальная работа оптики ближнего света.
45. Забитый воздушный фильтр.
46. Экономный режим.
47. Помощник спуска с возвышенности.
48. Высокая температура движка.
49. Неисправности антиблокировки.
50. Проблемы очистки топлива.
51. Незакрыта должным образом дверь.
52. Незакрыта крышка капота.
53. Мало горючего.
54. Проблемы автоматической трансмиссии.
55. Неисправности ограничителя оборотов (скорости).
56. Поломки амортизатора.
57. Предельно низкое масляное давление.
58. Возможные проблемы с обогревом стекла.
59. Незакрыта дверь багажного отсека.
60. Выключена система стабилизации.
61. Возможные проблемы с датчиком дождя.
62. Неисправности в движке.
63. Проблемы обогрева заднего стекла.
64. Вероятные неисправности привода дворников.

Обозначения на панели киа рио – что означают значки на приборной панели автомобиля? – мой kia rio

Приборная панель служит для отображения состояния систем автомобиля и информирования о всевозможных неисправностях. Но каждый ли знает, что обозначают внезапно загорающиеся индикаторы и лампочки?

Проведем краткий ликбез по наиболее распространенным значкам.

Цвет имеет значение Для начала отметим, что цвет индикатора играет первостепенную роль. Это нечто вроде светофора.

Если красный — эксплуатировать автомобиль опасно

Желтый цвет оповещает о необходимости обратить внимание (вспоминаем светофор)

Зеленый цвет просто информирует (габариты, ближний свет фар), равно как и другие цвета. Например, синий встречается зачастую лишь в одном случае — когда включен дальний свет.

Важно отметить, что практически любые индикаторы (красного и желтого цвета) должны гаснуть спустя несколько секунд после запуска мотора. Если они беспрерывно горят (исключение — включенные «противотуманки» и прочие приборы), значит, есть неисправность.. Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации

Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья.

Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации. Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья.

В этом материале мы рассмотрим наиболее распространенные и важные пиктограммы, оставив без внимания простейшие индикаторы — такие как индикаторы включенных поворотов, ближнего и дальнего света, индикатора низкого уровня топлива и пр. Надеемся, большинство автовладельцев не нуждается в настолько тщательном изучении значков на приборной панели.

Обозначения значков на панели

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

9. Зимний режим.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

12. Мороз.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

43. Неисправность.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Рекомендуем также почитать:

• Диагностика неисправностей автомобиля по свечам зажигания

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.
• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).
• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

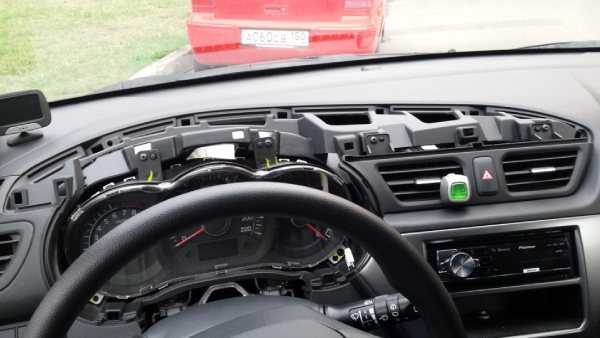

Отщелкиваем козырек

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).
• Козырек окончательно снимается.

Демонтируем козерек

Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.

Щиток приборов

Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

Осторожно отсоединяем колодки

Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.
