Ошибки на щитке
| Номер | Расшифровка |
| 0131 | Неполадки модуля ESP |
| 0131 | Датчик кислорода неисправен. |
| 2838 | Коробка передач работает неправильно. |
| 0420-0430 | Пропускная способность каталитического нейтрализатора снизилась ниже нормы. |
| 2191/0171 | Чрезмерно обедненная топливная смесь. |
| 012D | Модуль генератора не отвечает. Возможно, повреждена проводка. |
| 090С | Поврежден привод сцепления. |
| 0300-0305 | Обнаружены пропуски зажигания в цилиндрах. |
| 2119 | ДПДЗ не отвечает или поврежден. |
| 0715 | Спидометр работает некорректно. |
| 2617 | ДПКВ – обрыв цепи или некорректные данные. |
| 0014 | Регулятор фаз газораспределения неисправен. |
| 006-16 | Упало напряжение в бортовой цепи ниже установленного порога. Нужно проверить АКБ. |
| 2701 | Модуль КПП – имеются неполадки. |
| U0100 | Обрыв цепи ЭБУ. |
| U0428-64 | Датчик положения рулевого колеса работает неправильно или поврежден. |
| С101_64 | Нарушение сигнала с модуля ЭБУ. |
| 0521 | Датчик давления масла в двигателе работает неправильно. |
| Р0702 | Модуль КПП работает некорректно. |
| 0805 | Возможное заклинивание муфты сцепления. |
Установка и ремонт приборной панели Ford Focus II
Ремонтные работы, связанные с приборной панелью Форд Фокус 2, происходят довольно редко. Чаще всего, демонтаж панели приборов на автомобиле от знаменитого американского автоконцерна или ее замена производится в ситуации, когда необходимо отремонтировать спидометр или тахометр, или же полной поломке всего щитка.
Помимо этого, панель приборов Ford Focus II версии рестайлинг может требовать демонтажа в ситуации, когда нужно заменить перегоревшие лампочки. Для выполнения всех работ необходимо взять отвертку и ключ-звездочку Т25, а также воспользоваться следующей инструкцией:
- Для осуществления ремонта приборной панели автомобиля Форд Фокус 2, первым делом потребуется извлечь рулевое колесо, потянув его на себя до предела. Далее необходимо вытянуть пластмассовую облицовочную крышку приборной панели, которая расположена ниже контрольного щитка.
- После выполнения данных действий, вам откроется доступ к фиксационным болтам контрольного щитка. Чтобы извлечь данные крепежные элементы, необходимо воспользоваться упомянутым выше ключом-звездочкой Т25.
- После этого требуется взять отвертку и установить ее между контрольным щитом и козырьком, достигнув упора в защелке. Затем следует потянуть вверх, чтобы освободить защелку от зацепа.
- Переходим к демонтажу приборной панели Форд Фокус 2. Для этого ее следует вытянуть на себя, но без чрезмерных усилий, чтобы исключить повреждение конструкции. Если демонтаж щитка невозможен, попробуйте ухватиться пальцами за защелку разъема и вытянуть ее. При повороте защелки у вас не должно возникнуть проблем с выходом разъема.
- Следующий момент – демонтаж стекол. Для данного действия потребуется отстегнуть имеющиеся на панели фиксаторы. По итогу вы получите две разные детали, которые возможно разбирать далее.
- Переходим к демонтажу стрелок. Дабы не сбить настройки контрольного щитка и добиться надлежащей работы всех индикаторов после обратной установки, следует посредством маркера или карандаша отметить правильное положение стрелок в их крайней нижней позиции. Далее можно убирать колпачки стрелок – они будут иметь серебристый оттенок, но цвет может быть другим, в зависимости от варианта модели Ford Focus II.
- Аккуратно уберите стрелки, чтобы ничего не сломать и не деформировать. Для демонтажа возможно использование канцелярского ножа, который должен быть установлен у основания. После этого стрелку можно потянуть вверх и вытащить.
- Снимайте шкалы с приборной панели, после этого вытащите заднюю крышку контрольного щитка.
Наконец, вы добрались до самой платы, которую можно будет снять после отведения фиксаторов в сторону. Если неполадки заключались в работе самой платы, следует выполнить ее перепайку. Для надлежащей работы устройства стоит доверять процедуру пайки квалифицированным специалистам.
Также если дисплей бортового компьютера загрязнился, следует выполнить его очистку. После завершения всех процедур по ремонту приборной панели, необходимо произвести сборку и монтаж всей конструкции в обратном порядке.
Панель приборов Форд Фокус 2: описание значков
Машины, прошедшие дорестайл версии 2003-2005 г с устаревшей плитой по сравнению с моделями 2007-2008 годов выпуска. Доска расположена в классическом месте – за рулевым колесом и установлена под специфическим углом, что значительно улучшает ее обзор.
Контрольные лампы на панели приборов
Загорание ламп свидетельствует о необходимости сервисного обслуживания автомобиля.
Расшифровка выполнена в соответствии с рисунком:
- 2 – ремень безопасности не пристегнут;
- 3 – включены дневные ходовые огни;
- 12 – требуется заправка;
- 13 – синяя лампа включения дальнего режима освещения головной оптики.
- 17/26 – задние/передние противотуманки активированы;
- 18 – включен подогрев свечей (для дизеля);
- 19 – не закрыта одна из дверей, сопровождается характерным звуковым сигналом;
- 20 – активирован ручной тормоз;
- 23 – превышение максимальной частоты вращения коленвала;
Расшифровка ламп актуальна для большинства серийных версий автомобиля. в некоторых комплектациях значение может отличаться.
Символы
По аналогии, расшифровка символов выполнена в соответствии с нумерацией на указанном выше рисунке:
- 4 – подушка безопасности отключена или работает неправильно;
- 5 – критически снизилось давление масла в двигателе;
- 8 – иммобилайзер включен;
- 11 – система АБС отказала или отключена;
- 6/10 – включены поворотники, для левого и правого соответственно;
- 14 – система динамической стабилизации дала сбой;
- 16 – ЭСУД, программная ошибка;
- 24 – проверьте двигатель, дальнейшее движение запрещено.
Загорелся значок аккумулятора
Если на Фокусе 2 поколения горит красный значок аккумулятора – это может указывать на несколько поломок.
- Разрядился элемент питания, нужно подключить ЗУ.
- Энергоноситель требуется заменить.
- Повреждена проводка генератора, не идет зарядка.
- Перегорел предохранитель в цепи.

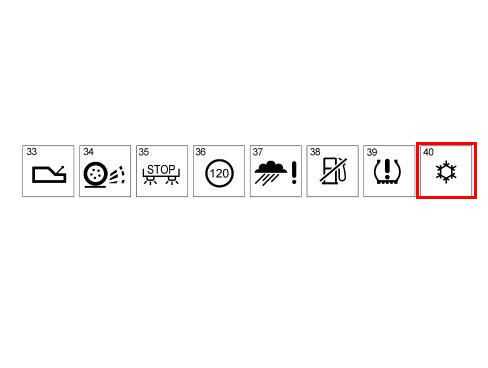

Что означает снежинка на приборной панели Фокус 2
Указанный элемент не отвечает за какой-либо узел или агрегат автомобиля. Символ уведомляет водителя о возможности образования обледенения на дороге. Обычно лампочка загорается при температуре от +4 до -5 градусов Цельсия. Весной значок пропадает самостоятельно.
Замок зажигания
Этот узел объединен с противоугонным приспособлением, размещен справа от руля. Ключ работает в четырех позициях:
- «0» – зажигание деактивировано, после изъятия ключа включается «противоугонка».
- «I» – дополнительное оснащение – зажигание выключено, руль разблокирован, активированы цепи подачи питания на звуковой сигнал, внешнее освещение, прикуриватель, радио и прочий добавочный функционал.
- «II» – зажигание активировано вместе со стартером, рулевое управление разблокировано, все цепи и приборы включены.
- «III» – включены все рабочие элементы, позиция не является фиксированной, при отпускании ключа, он возвращается в режим «II».
Никогда не вынимайте ключ и не выключайте зажигание при движении, иначе заблокируется рулевое управление и транспортное средство станет неуправляемым.
Значки на панели приборов Ford Focus 2
Сигнализатор достижения максимальных оборотов
Сигнализатор неисправности подушек безопасности
Сигнализатор указателей левого поворота
Сигнализатор указателей правого поворота
Указатель температуры охлаждающей жидкости двигателя
Указатель уровня топлива в топливном баке
Сигнализатор недостаточного давления масла
Сигнализатор неисправности системы управления двигателем
Сигнализатор низкого уровня топлива в баке
Сигнализатор неисправности антиблокировочной системы тормозов (АBS)
Сигнализатор системы динамической стабилизации (ESP)
Сигнализатор включения ручника и недостаточного уровня тормозной жидкости в бачке
Сигнализатор отсутствия заряда аккумуляторной батареи
Сигнализатор опасности обледенения дорожного покрытия
Сигнализатор включения задних противотуманных фонарей
Сигнализатор включения наружного освещения

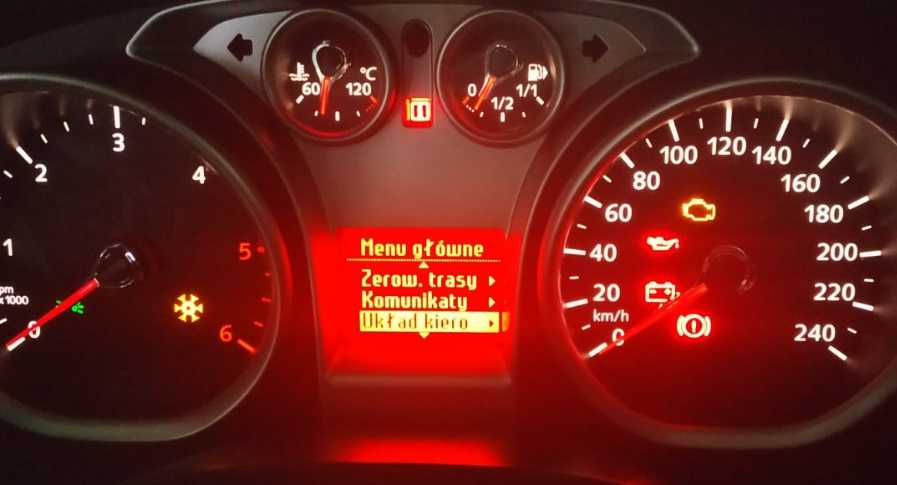

Описание и расположение индикаторов и приборов на приборной панели Форд Фокус 2
Начнем рассмотрение с расшифровки значков на панели приборов Ford Focus II:
- Иконка фары – загорается синим цветом, когда происходит активация дальнего света.
- Стрелка тахометра – демонстрирует частоту вращения коленчатого вала транспортного средства.
- Красная иконка – активируется в том случае, если достигнута максимальная частота вращения коленчатого вала.
- Индикатор человечка с шаром – он активируется, когда зажигание включено, и гаснет спустя несколько секунд. Также данное описание панели может непрерывно гореть, если имеют место определенные проблемы в подушках безопасности. При активации значка при движении автомобиля, это может указывать на обнаруженную проблему в системе.
- Стрелочка влево – имеет зеленый мигающий свет при активации сигналов левого поворота, а также при активации сигналов аварийной остановки.
- Шкала температуры охлаждающей жидкости двигателя. При приближении стрелки к 120 градусам на шкале, это становится сигналом о перегреве силового агрегата.
- Огонек – дает мерцающий свет при работе системы. Если же имеет место непрерывное горение или мигание в одну минуту, с временным отключением, это указывает на то, что система не распознает ключ.
- Шкала уровня топлива, демонстрирующая количество горючего в баках автомобиля Ford Focus II.
- Стрелочка вправо – обеспечивает зеленый мигающий свет, когда активированы сигналы правого поворота или аварийной остановки.
- Датчик масленки – дает красную индикацию при активации зажигания и тухнет после запуска силового агрегата. Непрерывно горит в том случае, если в моторе низкое давление масла. Если же сигнализатор активируется при работе силового агрегата, это указывает на недостаточное давление в системе смазки.
- Индикатор «мясорубка», «Двигатель» — check engine, который указывает на наличие проблем с мотоором.
- Датчик «бензоколонки» — сообщает о том, что в баке осталось мало горючего.
- Значок ABS в круге – демонстрирует проблемы в системе ABS.
- Стрелка спидометра – дает информацию о скорости передвижения автомобиля.
- Датчик «машина виляет» — информирует владельца о том, что в системе динамической стабилизации имеются те или иные проблемы.
- Красный индикатор «восклицательный знак в круге» — загорается при поднятом рычаге ручного тормоза или низком уровне тормозной жидкости в системе.
- Датчик «красный аккумулятор» — сообщает о том, что аккумуляторная батарея автомобиля требует подзарядки или замены.
- Дисплей часов, суточного пробега, температуры и прочей информации.
- Датчик «снежинка» — дает информацию о том, что на дорогах гололед.
- Датчик «противотуманки» — указывает на то, что противотуманные фары автомобиля активированы.
- Зеленая лампочка – сообщает о включенном наружном освещении.
Что означает значок «восклицательный знак»
В подавляющем большинстве автомобилей значок «восклицательный знак» на панели приборов означает проблемы в тормозной системе автомобиля. Нередко он загорается в паре со значком, обозначающим работу системы «ABS» и системы стабилизации автомобиля (если они есть). Появление этих значков на панели приборов для водителя означает, что в тормозной системе может быть неисправность и доверять тормозам нельзя.
Если значок загорелся сразу после запуска двигателя – водителю лучше отложить поездку и заняться проверкой тормозной системы автомобиля. Если же значок загорелся прямо во время движения – водителю необходимо срочно остановиться и проверить тормозную систему.
Как работают значки на панели приборов
Чтобы понимать, что происходит с автомобилем, для начала автовладельцу необходимо понимать, как работают значки на панели приборов (пиктограммы) и как они сигнализируют о неисправностях.
На разных автомобилях на панели приборов может выводиться множество различных значков, информирующих водителя о работоспособности той или иной системы. Это и тормозная система, и антиблокировочная система тормозов, и система стабилизации при движении, и система заряда аккумулятора, и система подушек безопасности, и система измерения давления в шинах, и вспомогательные системы вроде круиз-контроля.
При каждом запуске двигателя, все значки на панели приборов должны загореться и через секунду-две погаснуть — тем самым показав, что лампочки в значках не перегорели, сами значки работоспособны, а системы, которые ни отслеживают – исправны. Если при запуске двигателя все значки погасли, а какой-то один или два остались гореть – значит, система, которую они отслеживают, требует проверки.
Иногда возможно появление значков на панели приборов прямо во время движения автомобиля. Чаще всего это означает, что автомобиль требует срочного вмешательства сервисменов и водителю необходимо срочно остановиться и заглушить двигатель.
Так же на некоторых моделях автомобилей значок «восклицательный знак» может не гореть постоянно, а периодически загораться и гаснуть – «моргать».
https://youtube.com/watch?v=rbfpSFvDI7E
Описание и расположение индикаторов и приборов на приборной панели Форд Фокус 2
Начнем рассмотрение с расшифровки значков на панели приборов Ford Focus II:
- Иконка фары – загорается синим цветом, когда происходит активация дальнего света.
- Стрелка тахометра – демонстрирует частоту вращения коленчатого вала транспортного средства.
- Красная иконка – активируется в том случае, если достигнута максимальная частота вращения коленчатого вала.
- Индикатор человечка с шаром – он активируется, когда зажигание включено, и гаснет спустя несколько секунд. Также данное описание панели может непрерывно гореть, если имеют место определенные проблемы в подушках безопасности. При активации значка при движении автомобиля, это может указывать на обнаруженную проблему в системе.
- Стрелочка влево – имеет зеленый мигающий свет при активации сигналов левого поворота, а также при активации сигналов аварийной остановки.
- Шкала температуры охлаждающей жидкости двигателя. При приближении стрелки к 120 градусам на шкале, это становится сигналом о перегреве силового агрегата.
- Огонек – дает мерцающий свет при работе системы. Если же имеет место непрерывное горение или мигание в одну минуту, с временным отключением, это указывает на то, что система не распознает ключ.
- Шкала уровня топлива, демонстрирующая количество горючего в баках автомобиля Ford Focus II.
- Стрелочка вправо – обеспечивает зеленый мигающий свет, когда активированы сигналы правого поворота или аварийной остановки.
- Датчик масленки – дает красную индикацию при активации зажигания и тухнет после запуска силового агрегата. Непрерывно горит в том случае, если в моторе низкое давление масла. Если же сигнализатор активируется при работе силового агрегата, это указывает на недостаточное давление в системе смазки.
- Индикатор «мясорубка», «Двигатель» — check engine, который указывает на наличие проблем с мотоором.
- Датчик «бензоколонки» — сообщает о том, что в баке осталось мало горючего.
- Значок ABS в круге – демонстрирует проблемы в системе ABS.
- Стрелка спидометра – дает информацию о скорости передвижения автомобиля.
- Датчик «машина виляет» — информирует владельца о том, что в системе динамической стабилизации имеются те или иные проблемы.
- Красный индикатор «восклицательный знак в круге» — загорается при поднятом рычаге ручного тормоза или низком уровне тормозной жидкости в системе.
- Датчик «красный аккумулятор» — сообщает о том, что аккумуляторная батарея автомобиля требует подзарядки или замены.
- Дисплей часов, суточного пробега, температуры и прочей информации.
- Датчик «снежинка» — дает информацию о том, что на дорогах гололед.
- Датчик «противотуманки» — указывает на то, что противотуманные фары автомобиля активированы.
- Зеленая лампочка – сообщает о включенном наружном освещении.
Автомобили с двигателем 2.0L Duratec ST (с системой поддержания устойчивости на курсе)

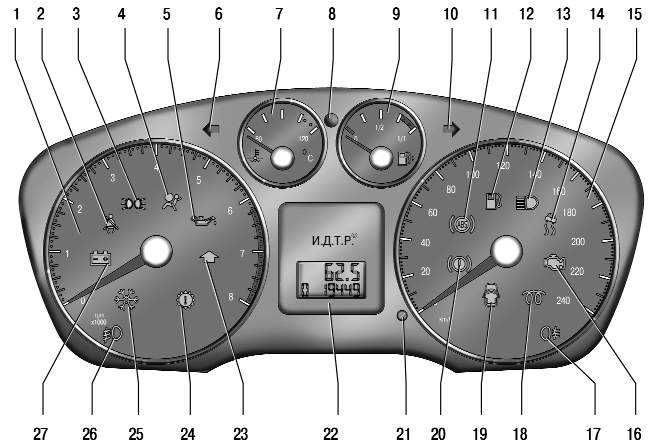

| Поз. | № Запасной Части | Наименование |
| 1 | – | Контрольная лампа силового агрегата |
| 2 | – | Контрольная лампа подушек безопасности |
| 3 | – | Контрольная лампа дезактивизации подушки безопасности |
| 4 | – | Контрольная лампа неплотного закрывания дверей |
| 5 | – | Контрольная лампа указателей поворота |
| 6 | – | Контрольная лампа дальнего света фар |
| 7 | – | Контрольная лампа указате-лей поворота |
| 8 | – | Контрольная лампа системы поддержания устойчивости на курсе |
| 9 | – | Контрольная лампа системы зарядки |
| 10 | – | Контрольная лампа давления масла. |
| 11 | – | Контрольная лампа низкого уровня топлива |
| 12 | – | Контрольная лампа стояночного тормоза/системы тормозов |
| 13 | – | Указатель уровня топлива |
| 14 | – | Контрольная лампа антиблокировочной системы тормозов (АБС). |
| 15 | – | Спидометр |
| 16 | – | Одометр |
| 17 | – | Тахометр |
| 18 | – | Указатель температуры |
| 19 | – | Контрольная лампа неисправности систем понижения токсичности выхлопа (MIL) |
Декодировка значков на панели управления
Решающие изображения, видя которые на панели инструментов, не следует пользоваться автомобилем.
- Величина содержания тормозной жидкости слишком мала или же активирован ручник. Помимо этого,данный значок может указывать на какие-либо проблемы непосредственно внутри тормозной системы,такие как износ колодок,негерметичность.
- Данные пиктограммы показывают уровень нагретости охлаждающей жидкости. Вариант красного цвета означает увеличенную температуру, что ведет к перегреву. Голубой же значок указывает на температуру ниже минимальной, соответственно двигатель не прогреется достаточно, а потому очень нежелательно использовать его,нагружая на больших оборотах.
- Индикатор с традиционно красноватым чайничком, докладывает, что давление невероятно мало для смазывания двигателя. Последствиями такого может стать отказ насоса для масла или же просто критически низкий его уровень.
- Если же вам встретился один из этих индикаторов , то не забудьте проверить количество масла в моторе, так как его там явно не хватает.
- Мигающая красная аккумуляторная батарея показывает,что зарядки от генератора нет или же в контуре электросети есть какая-то поломка. Если же к надписи АКБ на индикаторе добавилась строчка «MAIN», то, скорее всего, есть поломка с батареей и тем,как она берет зарядку на автомобилях-гибридах.
Панель приборов Форд Фокус 2: описание значков
Машины, прошедшие дорестайл версии 2003-2005 г с устаревшей плитой по сравнению с моделями 2007-2008 годов выпуска. Доска расположена в классическом месте – за рулевым колесом и установлена под специфическим углом, что значительно улучшает ее обзор.
Контрольные лампы на панели приборов
Контрольные, световые лампы индикаторов отвечают за информирование водителя о состоянии бортовых систем. Световые указатели преимущественно имеют красный цвет. Загорание ламп свидетельствует о необходимости сервисного обслуживания автомобиля.
Расшифровка выполнена в соответствии с рисунком:
- 2 – ремень безопасности не пристегнут;
- 3 – включены дневные ходовые огни;
- 12 – требуется заправка;
- 13 – синяя лампа включения дальнего режима освещения головной оптики.
- 17/26 – задние/передние противотуманки активированы;
- 18 – включен подогрев свечей (для дизеля);
- 19 – не закрыта одна из дверей, сопровождается характерным звуковым сигналом;
- 20 – активирован ручной тормоз;
- 23 – превышение максимальной частоты вращения коленвала;
Расшифровка ламп актуальна для большинства серийных версий автомобиля. в некоторых комплектациях значение может отличаться.
Символы
По аналогии, расшифровка символов выполнена в соответствии с нумерацией на указанном выше рисунке:
- 4 – подушка безопасности отключена или работает неправильно;
- 5 – критически снизилось давление масла в двигателе;
- 8 – иммобилайзер включен;
- 11 – система АБС отказала или отключена;
- 6/10 – включены поворотники, для левого и правого соответственно;
- 14 – система динамической стабилизации дала сбой;
- 16 – ЭСУД, программная ошибка;
- 24 – проверьте двигатель, дальнейшее движение запрещено.
Загорелся значок аккумулятора
Если на Фокусе 2 поколения горит красный значок аккумулятора – это может указывать на несколько поломок.
- Разрядился элемент питания, нужно подключить ЗУ.
- Энергоноситель требуется заменить.
- Повреждена проводка генератора, не идет зарядка.
- Перегорел предохранитель в цепи.
Что означает снежинка на приборной панели Фокус 2
Указанный элемент не отвечает за какой-либо узел или агрегат автомобиля. Символ уведомляет водителя о возможности образования обледенения на дороге. Обычно лампочка загорается при температуре от +4 до -5 градусов Цельсия. Весной значок пропадает самостоятельно.
Обозначения панели приборов «Форд Фокус 2»
Ниже приведена приборная панель с обозначениями и их расшифровка.
- Контроллер внешнего освещения.
- Электрический корректор света фар.
- Переключатель указателей поворотов.
- Сопла блока отопления и вентиляции.
- Руль.
- Кнопка активации звукового сигнала.
- Приборы.
- Замок зажигания.
- Контроллер омывателя лобового стекла.
- Центральные сопла обогревателя.
- Гнездо для магнитолы.
- Выключатель «аварийки».
- Узел контроля системы обогрева и вентиляции.
- Бардачок.
- Контроллеры обогрева сидений.
- Выключатель подогрева заднего стекла.
- Прикуриватель.
- Рычаг коробки передач.
- Рукоятка «ручника».
- Контроллер обогревателя лобового стекла.
- Выключатель ESP.
- 23. 24 – педали акселератора, тормоза, сцепления.
Кроме того, имеется рычаг блокировки рулевой колонки (25), полка (26), клавиша аварийного отключения поступления топлива (27).
Причины появления значка
Чаще всего причиной неисправности тормозной системы автомобиля является падение уровня тормозной жидкости. По этой причине на некоторых автомобилях значок «восклицательный знак» может «моргать» — в зависимости от условий движения (тормозная жидкость в бачке плещется, из-за чего её уровень становится то ниже, то выше).
Уровень жидкости может упасть по нескольким причинам, к примеру: из-за появления течи жидкости, из-за сильного износа тормозных колодок, или из-за испарений при длительной эксплуатации без замены (замена жидкости по регламенту должна производиться не реже, чем раз в два года).
Ещё одной причиной появления значка может стать значительное понижение давления в тормозной системе, которое создаётся вакуумным усилителем тормозов. В этом случае необходима диагностика вакуумного усилителя.
Пиктограмма на панели приборов может загореться так же и в случае повреждения самой системы оповещения о неисправностях. То есть, если датчик работы тормозной системы перестаёт работать – он сообщает об этом водителю.
Причиной появления значка «восклицательный знак» может стать так же и неисправность ручного тормоза — стояночной тормозной системы автомобиля. К примеру, может некорректно работать датчик положения «ручника», или сам «ручник» может оказаться «не до конца выключен».
Стоит сказать, что во многих современных автомобилях присутствует встроенный компьютер с обширными возможностями, среди которых, кроме настройки функций автомобиля и управления системой мультимедиа присутствует так же и раздел экспресс-диагностики, в котором выводится информация о состоянии машины. При появлении какого-либо значка на панели приборов, водителю будет не лишним заглянуть и в этот раздел, там можно узнать о проблеме более подробно.
Установка и ремонт приборной панели Ford Focus II
Ремонтные работы, связанные с приборной панелью Форд Фокус 2, происходят довольно редко. Чаще всего, демонтаж панели приборов на автомобиле от знаменитого американского автоконцерна или ее замена производится в ситуации, когда необходимо отремонтировать спидометр или тахометр, или же полной поломке всего щитка.
Помимо этого, панель приборов Ford Focus II версии рестайлинг может требовать демонтажа в ситуации, когда нужно заменить перегоревшие лампочки. Для выполнения всех работ необходимо взять отвертку и ключ-звездочку Т25, а также воспользоваться следующей инструкцией:
- Для осуществления ремонта приборной панели автомобиля Форд Фокус 2, первым делом потребуется извлечь рулевое колесо, потянув его на себя до предела. Далее необходимо вытянуть пластмассовую облицовочную крышку приборной панели, которая расположена ниже контрольного щитка.
- После выполнения данных действий, вам откроется доступ к фиксационным болтам контрольного щитка. Чтобы извлечь данные крепежные элементы, необходимо воспользоваться упомянутым выше ключом-звездочкой Т25.
- После этого требуется взять отвертку и установить ее между контрольным щитом и козырьком, достигнув упора в защелке. Затем следует потянуть вверх, чтобы освободить защелку от зацепа.
- Переходим к демонтажу приборной панели Форд Фокус 2. Для этого ее следует вытянуть на себя, но без чрезмерных усилий, чтобы исключить повреждение конструкции. Если демонтаж щитка невозможен, попробуйте ухватиться пальцами за защелку разъема и вытянуть ее. При повороте защелки у вас не должно возникнуть проблем с выходом разъема.
- Следующий момент – демонтаж стекол. Для данного действия потребуется отстегнуть имеющиеся на панели фиксаторы. По итогу вы получите две разные детали, которые возможно разбирать далее.
- Переходим к демонтажу стрелок. Дабы не сбить настройки контрольного щитка и добиться надлежащей работы всех индикаторов после обратной установки, следует посредством маркера или карандаша отметить правильное положение стрелок в их крайней нижней позиции. Далее можно убирать колпачки стрелок – они будут иметь серебристый оттенок, но цвет может быть другим, в зависимости от варианта модели Ford Focus II.
- Аккуратно уберите стрелки, чтобы ничего не сломать и не деформировать. Для демонтажа возможно использование канцелярского ножа, который должен быть установлен у основания. После этого стрелку можно потянуть вверх и вытащить.
- Снимайте шкалы с приборной панели, после этого вытащите заднюю крышку контрольного щитка.
Наконец, вы добрались до самой платы, которую можно будет снять после отведения фиксаторов в сторону. Если неполадки заключались в работе самой платы, следует выполнить ее перепайку. Для надлежащей работы устройства стоит доверять процедуру пайки квалифицированным специалистам.
Также если дисплей бортового компьютера загрязнился, следует выполнить его очистку. После завершения всех процедур по ремонту приборной панели, необходимо произвести сборку и монтаж всей конструкции в обратном порядке.
Замок зажигания
Этот узел объединен с противоугонным приспособлением, размещен справа от руля. Ключ работает в четырех позициях:
- «0» – зажигание деактивировано, после изъятия ключа включается «противоугонка».
- «I» – дополнительное оснащение – зажигание выключено, руль разблокирован, активированы цепи подачи питания на звуковой сигнал, внешнее освещение, прикуриватель, радио и прочий добавочный функционал.
- «II» – зажигание активировано вместе со стартером, рулевое управление разблокировано, все цепи и приборы включены.
- «III» – включены все рабочие элементы, позиция не является фиксированной, при отпускании ключа, он возвращается в режим «II».
Никогда не вынимайте ключ и не выключайте зажигание при движении, иначе заблокируется рулевое управление и транспортное средство станет неуправляемым.
