Предохранители и реле honda accord 8, 2008 — 2013

Предохранители на хонда аккорд 7: блок, замена

Предохранители и реле

Монтажный блок, расположенный в двигательном отсеке автомобиля

Монтажный блок, расположенный слева под панелью приборов Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля

Монтажный блок, расположенный справа под панелью приборов Монтажный блок, расположенный под панелью приборов со стороны пассажира

Прежде чем приступать к обслуживанию компонентов систем бортового электрооборудования ознакомьтесь с требованиями правил техники безопасности при работе с электрическими приборами.

Автомобиль оборудован 12-вольтной бортовой системой электропитания с заземлением по отрицательному полюсу. Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа, подзарядка которой производится от генератора переменного тока.

В настоящей Главе приводится описание процедур ремонта и обслуживания электрических компонентов, установленных на автомобиле и не имеющих непосредственного отношения к работе двигателя.

Прежде чем приступать к обслуживанию компонентов бортового электрооборудования, во избежание получения электрического шока, либо возгорания в результате случайного короткого замыкания, следует отсоединить отрицательный провод от батареи. Регулярно проверяйте состояние жгутов электропроводки и надежность крепления их в промежуточных фиксаторах, хомутах и обвязках. Следите, чтобы изоляция проводов не протиралась при контакте с расположенными по соседству со жгутом компонентами.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема электропроводки — руководство по обслуживанию и ремонту honda accord

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Блок предохранителей в салоне.

Расположен в салоне автомобиля снизу на внешней стороне. Для получения до­ступа к предохранителям, необходимо вставить палец в прорезь крышки и слегка потя­нуть ее вверх, а затем на себя. Откройте крышку, а затем выньте ее из шарниров

Схема расположения предохранителей и реле.

Фонари заднего хода

Не используется/ предохранитель прикуривателя** honda accord 7

Не используется/IG OPDS**

Задний противотуманный фонарь*

Электропривод наклона сиденья переднего пассажира*

Электропривод горизонтального перемещения водительского сиденья*

Электропривод наклона водительского сиденья*

Электропривод горизонтального перемещения сиденья переднего пассажира*

IG топливный насос

IG дополнительная система безопасности

Электростеклоподъемник заднего левого стекла

Электростеклоподъемник заднего право­го стекла

Электростеклоподъемник двери переднего пассажира

Электростеклоподъемник двери водителя

Электропривод вентиляционного люка в крыше

Дополнительная система безопасности

*: Для некоторых вариантов исполнения автомобиля

Реле. см. изображение

Жгут проводов панели приборов

Реле гнезда питания аксессуаров

Реле датчика кондиционера

Жгут проводов моторного отсека

Жгут проводов моторного отсека

Жгут проводов моторного отсека

Жгут проводов пола салона

Жгут проводов пола салона

Жгут проводов пола салона

Жгут проводов крыши

Реле катушки зажигания

Жгут проводов двери водителя

Жгут проводов двери водителя

Диагностический разъем MICS (MPCS)

Жгут проводов панели приборов

Жгут проводов панели приборов

Главное реле 1 системы впрыска топлива PGM-FI

Главное реле 2 системы впрыска топлива PGM-FI

Жгут проводов панели приборов

Жгут проводов панели приборов

Жгут проводов панели приборов

Реле прерывания подачи тока к стартеру

реле указателей поворота и аварийной сигнализации

Жгут проводов панели приборов

Блок предохранителей и реле в моторном отсеке Хонда Аккорд 7.

Монтажный блок предохранителей расположен слева в дальней части мо­торного отсека. Для того чтобы открыть крышку коробки предохранителей, на­жмите на лапки фиксаторов, как пока­зано на изображении

Схема расположения предохранителей и реле под капотом.

Левая фара ближнего света

(Электрообогреватель заднего стекла)

Левая фара дальнего света

Правая фара дальнего света

Правая фара ближнего света

Фонари заднего хода

Электровентилятор конденсатора кондиционера

Передние противотуманные фонари*

Электровентилятор системы охлаждения

Электронасос омывателя фар*

Звуковой сигнал, Стоп-сигналы

Электрообогреватель заднего стекла)

Фонарь заднего хода, АСС

Аварийная световая сигнализация

Электропривод системы VSA*

Электрические стеклоподъемни­ки, главный (IG 1 главный)

Реле муфты сцепления кондиционера

А (блок датчика электрической нагрузки (ELD))

Жгут проводов моторного отсека

Реле электродвигателя вентилятора салона

Жгут проводов моторного отсека

Реле вентилятора конденсатора

Жгут проводов моторного отсека

Жгут проводов моторного отсека

Жгут проводов передней части моторного отсека

Жгут проводов моторного отсека

Жгут проводов передней части моторного отсека

Где находятся предохранители Хонда Аккорд 8?

Honda Accord VIII 2008 — 2013

Предохранители Хонда Аккорд 8 расположены в трёх блоках. Один блок находится под капотом и два блока в салоне. Блок который под капотом установлен в следующем месте.

Что бы его открыть надо отщёлкнуть две защёлки.

Пластиковая крышка снимается вверх.

Внутри крышки стоят в гнёздах запасные предохранители.

Ещё есть пинцет что бы снимать и ставить предохранители.

При покупке запасных предохранителей обратите внимание на их форму, такие можно найти не во всех магазинах

И ещё с внутренней стороны нарисована схема установки предохранителей.

Один из салонных блоков стоит слева от водителя. На шильдике можно сверить схему установки предохранителей.

Другой салонный блок расположен справа от переднего пассажира, под крышкой. Для снятия крышки тянем пальцем за выемку.

12. Проверка исправности и замена перегоревших предохранителей

При отказе любого электрического прибора в вашем автомобиле в первую очередь необходимо проверить исправность соответствующих предохранителей. Для этого найдите предохранитель (или предохранители), который защищает цепь отказавшего прибора. Расположение предохранителей, защищающих конкретные электрические цепи, а также на крышках коробок предохранителей. Проверьте в первую очередь исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, значит, причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирование отказавших приборов.

1. Поверните ключ в замке зажигания в положение LOCK (О). Проверьте, чтобы передние фары и все остальные потребители электроэнергии были выключены.

2. Снимите крышку коробки предохранителей.

3. Проверьте исправность всех больших предохранителей, которые расположены в подкапотной коробке предохранителей. Признаком неисправности является перегоревшая плавкая вставка, которая видна через прозрачный корпус предохранителя. Для замены предохранителя необходимо отвернуть два крепежных винта с помощью отвертки с крестообразным шлицем.

4. Проверьте исправность всех малых предохранителей, которые расположены в подкапотной коробке предохранителей, а также исправность всех предохранителей в коробках, которые находятся в салоне автомобиля. Для их проверки необходимо вынимать предохранители из гнезда с помощью специального пинцета. Пинцет находится под крышкой подкапотной коробки предохранителей.

5. Признаком неисправности предохранителя является перегоревшая плавкая вставка внутри корпуса предохранителя. Установите вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение силы тока.

Если у вас с собой в дороге не окажется запасных предохранителей, а без вышедшего из строя оборудования продолжение пути невозможно, в этом случае рекомендуем временно заменить перегоревший предохранитель на исправный, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи любого электрического прибора, без которого можно обойтись некоторое время (например, автомагнитолы или прикуривателя).

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может вновь перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установите новый предохранитель с требуемым значением номинального тока.

Внимание:

Замена перегоревшего предохранителя новым, с более высоким значением номинального тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому при отсутствии нужного запасного предохранителя следует устанавливать предохранитель с меньшим значением номинального тока по сравнению с заменяемым.

6. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования.

Замена электрического предохранителя электропривода стекла водительской двери приводит к блокировке функции AUTO. При следующем включении вы должны восстановить действие этой функции. При отключении аудиосистемы установленное значение времени дня стирается из памяти цифровых часов. В этом случае необходимо снова установить время в соответствии с процедурой, изложенной в инструкции к соответствующей аудиосистеме.

Подкапотная коробка предохранителей

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Предохранители и реле Honda Accord 7, 2002 — 2008 г.в.

Рассмотрены модели Хонда Аккорд 7-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с двигателями К20А

Расположение компонентов. 1 — переключатель управления освещением, 2 — индикаторы указателей поворота, 3 — блок управления комбинированного переключателя, 4 — выключатель аварийной сигнализации, 5 — реле аварийной сигнализации, 6 — реле-прерыватель указателей поворота, 7 — монтажный блок в салоне.

  • Блок управления комбинированного переключателя, блок управления комбинации приборов, блок управления иммобилайзером (приемник), дополнительный блок управления иммобилайзера, дисплей навигационной системы, блок управления навигационной системой, блок управления Multiplex, блок управления электроприводом задней двери, ультразвуковой датчик, блок управления противоугонной системой
  • Блок управления Multiplex
  • Блок управления комбинации приборов, электромагнитный клапан блокировки селектора, фонари заднего хода, блок управления электроприводом задней двери, блок управления Multiplex в двери водителя
  • Блок управления Multiplex

В моторном отсеке

Расположение компонентов. 1 — реле противотуманных фар, 2 — дополнительный монтажный блок в моторном отсеке, 3 — монтажный блок в моторном отсеке, 4 — повторитель указателя поворота, 5 — передний датчик системы автоматического регулирования пучка света фар (модели с газоразрядными фарами), 6 — электроприводы системы автоматического регулирования пучка света фар (модели с газоразрядными фарами) / электроприводы корректора фар (модели без газоразрядных фар), 7 — указатель поворота, 8 — блоки управления газоразрядными лампами, 9 — противотуманные фары, 10 — блок-фары.

Салонный блок

Для доступа к салонному блоку необходимо демонтировать быстросъемную панель.

После этого откроется панель предохранителей. Это лишь часть салонного блока. Если произвести дальнейший демонтаж панелей, можно извлечь плату предохранителей и реле, внешний вид которой показан на рисунке.

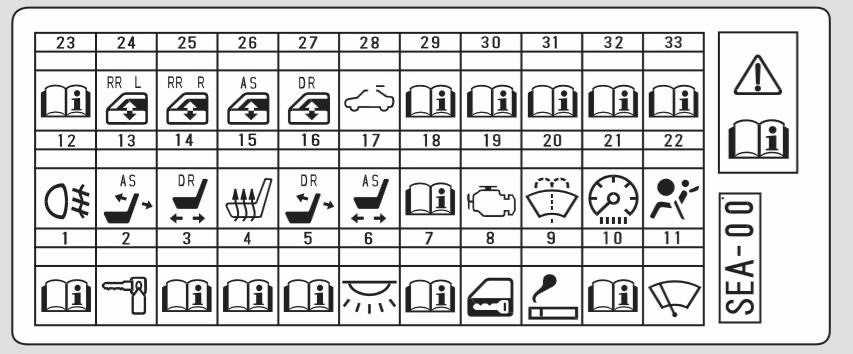

На быстросъемной крышке имеются обозначения основных предохранителей в виде пиктограмм. Пиктограммы в виде справочника с буквой «i» обозначают, что для точной расшифровки назначения предохранителей, установленных на данной позиции, следует воспользоваться техническим описанием данной модели автомобиля.

Ниже приведена расшифровка пиктограмм и назначение предохранителей согласно номерам позиций.

Таблица 1. Расшифровка предохранителей.

Рекомендации по замене предохранителей

Неисправность предохранителя можно определить двумя способами: визуальный и с помощью измерительных приборов (например, мультиметра). Проверку исправности визуальным методом можно производить, если неисправность появилась в пути. В стационарных условиях для контроля целостности предохранителей лучше использовать мультиметр, переключив его режим на «прозвонку». В некоторых случаях предохранители имеют микротрещину, незаметную невооруженным глазом.

Если предохранитель вышел из строя, это сигнал, что устройство, которое он обслуживает, превысило максимально потребляемый ток.

Если это, например, стеклоочиститель (дворники), возможно, электропривод стал подклинивать, либо износился вал щеток. Также возможной причиной перегорания предохранителей является замыкание электропроводки. Если после установки нового предохранителя (обязательно такого же номинала. ), он через короткое время вновь выйдет из строя, ни в коем случае нельзя использовать «жучок» или другие типы закороток. Это может привести к воспламенению электропроводки и пожару.

Если под рукой нет исправного предохранителя, можно достать его из другого гнезда, отключив некритическое устройство, например, обогреватель заднего стекла, звуковой сигнал, прикуриватель и др. Допускается превышение номинала предохранителя не более 20%.
