Снятие и установка топливной магистрали и инжекторов топлива инжекторов топлива Honda Civic

Снятие и установка топливной магистрали и инжекторов топлива инжекторов топлива

См. предупреждения в начале Сбрасывание давления в системе питания.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аппаратуры в действие!

2. Сбросьте давление в системе питания (см. Сбрасывание давления в системе питания).
3. Отсоедините от инжекторов впрыска электропроводку (см. сопроводительную иллюстрацию).
4. Отсоедините от регулятора давления вакуумный шланг и шланг возврата топлива (см. Снятие и установка регулятора давления топлива).
5. Отсоедините от топливной магистрали шины заземления.
6. Отсоедините от топливной магистрали линию подачи топлива.

7a. Отдайте крепежные гайки (Civic) и снимите топливную магистраль с инжекторов впрыска.

7b. Крепежные гайки (Integra).

8a. Извлеките инжектор(ы) из своего посадочного гнезда во впускном трубопроводе.

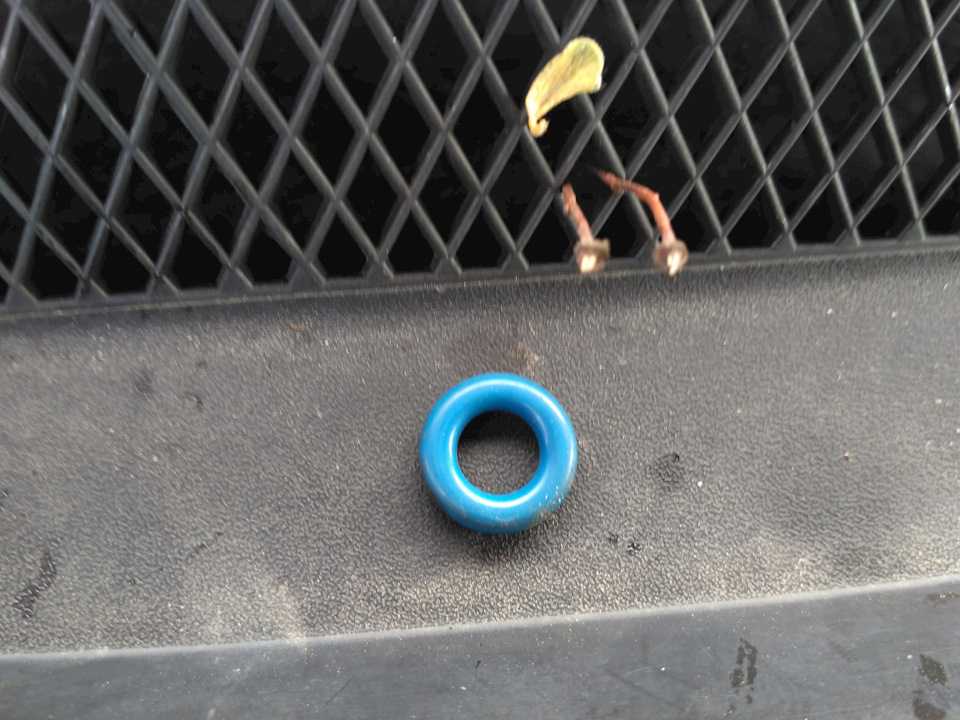

8b. Cнимите и выбросите старые уплотнительные и демпферное кольца (см. сопроводительные иллюстрации).

Все используемые в инжекторах кольца имеет смысл заменить вне зависимости от их состояния.

Установка

С целью снижения риска повреждения уплотнительных колец инжекторы следует сперва заправить в топливную магистраль и лишь после этого устанавливать сборку на впускной трубопровод.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новые демпферные кольца чистым двигательным маслом и наденьте их на инжекторы впрыска.

2. Установите новые уплотнительные кольца (также смазанные двигательным маслом), затем заправьте инжекторы в топливную магистраль (см. сопроводительную иллюстрацию).

3. Смажьте двигательным маслом новые посадочные уплотнительные кольца и посадите их в гнезда под установку инжекторов во впускном трубопроводе.
4. Установите сборку топливной магистрали с инжекторами на впускной трубопровод. Затяните крепежные гайки с требуемым усилием.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
6. Закончив установку, не запуская двигатель, включите зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторите такое включение два-три раза, затем проверьте топливные линии, магистраль и инжекторы на наличие признаков утечек.

Снятие топливной рампы и форсунок в автомобиле Ford Focus 2

Инструменты:

  • Отвертка плоская малая
  • Отвертка плоская средняя
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм

Детали и расходники:

Уплотнительные кольца форсунок

  • Уплотнительное кольцо гасителя пульсаций давлений топлива
  • Ветошь

Примечания:

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.

Признаки неисправности:

  • затруднен пуск двигателя
  • неустойчивая работа двигателя
  • остановка двигателя на холостом ходу
  • повышенная частота вращения коленвала на холостом ходу
  • двигатель не развивает полной мощности
  • недостаточная приемистость двигателя
  • рывки и провалы в работе двигателя при движении автомобиля
  • повышенный расход топлива
  • повышенное содержание CO и CH в отработавших газах
  • калильное зажигание из-за нарушения герметичности форсунок

Порядок выполнения работ:

1. Сбрасываем давление в системе питания, как описано здесь.

2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.

3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.

4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.

5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.

8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.

9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.

10. Сдвигаем фиксатор по пазам форсунки и снимаем его.

11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.

12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.

13. Снимаем с него уплотнительное кольцо.

Примечания:

Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров, наносим на уплотнительные кольца тонкий слой моторного масла.

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников

Порядок выполнения снятие

  1. Сначала сбрасываем давление в топливной системе (Как сбросить давление в топливопроводе?).
  2. Выключаем зажигание.
  3. Дальше необходимо отсоединить клемму «минусового» провода от автомобильной аккумуляторной батареи.
  4. Снимаем с ресивера воздушный шланг.
  5. Отсоединяем от регулятора давления вакуумный шланг.
  6. С помощью ключа на 17 мм откручиваем штуцеры.
  7. Дальше отводим трубки.
  8. Затем необходимо отсоединить колодки проводов рампы.
  9. После чего нужно снять прижимную планку крепления топливных трубок (более подробно в статье «Как снять регулятор давления топлива ВАЗ-2114, 2115, 2113»).
  10. Два винта, с помощью которых прикреплена рампа, откручиваем шестигранником на 5 мм. Вытягиваем все 4 форсунки из гнезд, при этом необходимо немного потянуть рампу по оси.
  11. Извлекаем топливную рампу из автомобиля.

Когда требуется чистка топливной системы с промывкой инжекторов

Учитывая качество отечественного горючего, чистку топливной системы с промывкой инжекторов рекомендуется проводить не реже одного раза на 12 месяцев, а также при любых проблемах с динамикой автомобиля. Характерными симптомами засорения ТС могут быть:

  • сложный запуск или мотор вообще не заводится;
  • колебание оборотов на холостом ходу — двигатель «дергается»;
  • «вялый» разгон при неустойчивых оборотах;
  • увеличение расхода выше расчетного;
  • «плохой» выхлоп с повышенным содержанием СО/СН;
  • медленное увеличение оборотов при нажатии педали газа из-за выхода из строя лямбда-зонда;
  • разрушение катализатора;
  • высвечивание на приборной панели соответствующей индикации.

Снятие топливных форсунок на Ford Transit – пошаговая инструкция

Для того, чтобы снять топливные форсунки на Ford Transit необходимо выполнить следующий порядок действий:

  1. Отсоединяем патрубки и снимаем воздушный фильтр
  2. Отключаем все разъемы датчиков форсунок
  3. Отверткой убираем все металлические скобы и трубки обратки топлива фиксирующею ее.
  4. Убираем в сторону трубку обратки. Так же отщёлкиваем и убираем кабель питания из разъемов датчиков форсунок
  5. Далее откручиваем зажимные кронштейны топливных форсунок
  6. Откручиваем гайки топливных трубок, идущих к форсункам и рампе
  7. Оставляя топливные трубки на рампе, убираем их в сторону
  8. Вытаскиваем топливные форсунки с уплотнителями и протираем их ветошью.

Сборка проводиться в обратной последовательности!

5.14. Снятие и установка топливной магистрали и инжекторов топлива

См. предупреждения в начале Раздела Сбрасывание давления в системе питания. Снятие топливной магистрали с 4-цилиндрового двигателя может быть произведено без предварительного демонтажа нагнетательной камеры воздушного тракта. На двигателях V6 нагнетательная камера должна быть снята с целью обеспечения доступа к магистралям левого и правого рядов цилиндров, при этом обе магистрали могут сниматься единой сборкой вместе с закрепленными в них инжекторами.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аппаратуры в действие!

2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания). 3. На моделях V6 снимите крышки доступа с верхней части силового агрегата (см. Главу Двигатель). 4. На моделях V6 снимите нагнетательную камеру воздушного тракта (см. Главу Двигатель).

5. Отсоедините от инжекторов впрыска электропроводку.

6. Отсоедините от регулятора давления шланг возврата топлива.

Линия возврата топлива тоньше и крепится на штуцере регулятора небольшим хомутом пружинного типа, тогда шланг подающего бензопровода (напорная линия) приболчен к магистрали.

7. Отсоедините от топливной магистрали шины заземления. 8. Отсоедините от топливной магистрали линию подачи топлива.

9. Отдайте крепежные гайки/болты и снимите топливную магистраль двигателя.

На моделях V6 магистрали обоих рядов цилиндров должны подниматься одновременно.

10. Извлеките инжектор(ы) из своего посадочного гнезда топливной магистрали.

11. Cнимите и выбросите старые уплотнительные и демпферное кольца/шайбы.

Все используемые в инжекторах кольца/шайбы имеет смысл заменить вне зависимости от их состояния.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новые демпферные шайбы чистым двигательным маслом и наденьте их на инжекторы впрыска. 2. Установите новые уплотнительные кольца (также смазанные двигательным маслом), затем заправьте инжекторы в в свои посадочные гнезда в топливной магистрали. 3. Смажьте двигательным маслом новые посадочные уплотнительные кольца и заправьте их в гнезда под установку инжекторов во впускном трубопроводе. 4. Установите сборку топливной магистрали с инжекторами на впускной трубопровод. Затяните крепежные гайки (4-цилиндровые модели) с требуемым усилием. На моделях V6 прочно затяните крепежные болты. 5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. 6. Закончив установку, не запуская двигатель, включите зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторите такое включение два-три раза, затем проверьте топливные линии, магистраль и инжекторы на наличие признаков утечек.

предыдущая страница5.13. Снятие и установка регулятора давления топлива следующая страница 5.15. Система выпуска — общая информация

Снятие и установка топливной магистрали и инжекторов топлива

См. предупреждения в начале Раздела Сбрасывание давления в системе питания.
Снятие топливной магистрали с 4-цилиндрового двигателя может быть произведено без предварительного демонтажа нагнетательной камеры воздушного тракта. На двигателях V6 нагнетательная камера должна быть снята с целью обеспечения доступа к магистралям левого и правого рядов цилиндров, при этом обе магистрали могут сниматься единой сборкой вместе с закрепленными в них инжекторами.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аппаратуры в действие!

2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. На моделях V6 снимите крышки доступа с верхней части силового агрегата (см. Главу Двигатель).
4. На моделях V6 снимите нагнетательную камеру воздушного тракта (см. Главу Двигатель).

5. Отсоедините от инжекторов впрыска электропроводку.

6. Отсоедините от регулятора давления шланг возврата топлива.

Линия возврата топлива тоньше и крепится на штуцере регулятора небольшим хомутом пружинного типа, тогда шланг подающего бензопровода (напорная линия) приболчен к магистрали.

7. Отсоедините от топливной магистрали шины заземления.
8. Отсоедините от топливной магистрали линию подачи топлива.

9. Отдайте крепежные гайки/болты и снимите топливную магистраль двигателя.

На моделях V6 магистрали обоих рядов цилиндров должны подниматься одновременно.

10. Извлеките инжектор(ы) из своего посадочного гнезда топливной магистрали.

11. Cнимите и выбросите старые уплотнительные и демпферное кольца/шайбы.

Все используемые в инжекторах кольца/шайбы имеет смысл заменить вне зависимости от их состояния.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новые демпферные шайбы чистым двигательным маслом и наденьте их на инжекторы впрыска.
2. Установите новые уплотнительные кольца (также смазанные двигательным маслом), затем заправьте инжекторы в в свои посадочные гнезда в топливной магистрали.
3. Смажьте двигательным маслом новые посадочные уплотнительные кольца и заправьте их в гнезда под установку инжекторов во впускном трубопроводе.
4. Установите сборку топливной магистрали с инжекторами на впускной трубопровод. Затяните крепежные гайки (4-цилиндровые модели) с требуемым усилием. На моделях V6 прочно затяните крепежные болты.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
6. Закончив установку, не запуская двигатель, включите зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторите такое включение два-три раза, затем проверьте топливные линии, магистраль и инжекторы на наличие признаков утечек.

Симптомы для замены

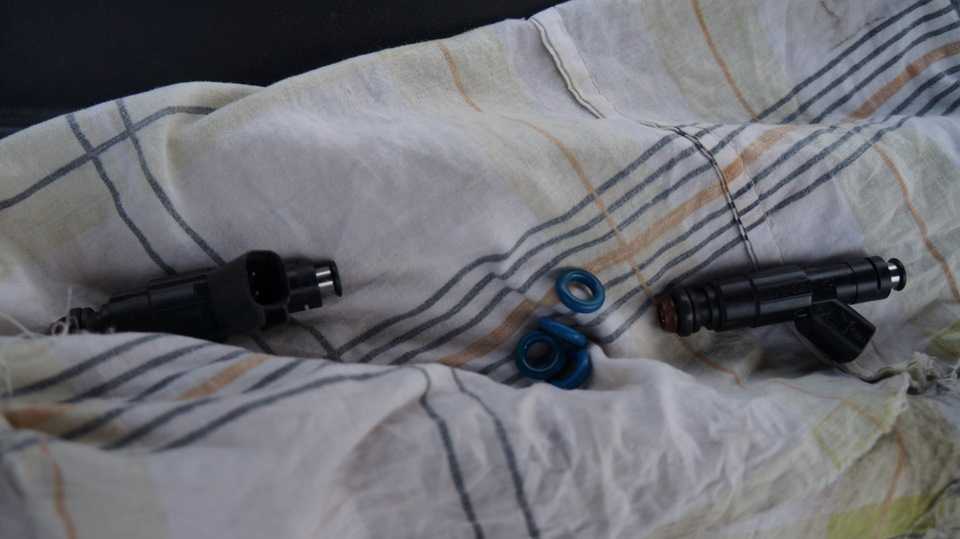

Демонтированные форсунки

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

  1. Трудный запуск мотора в любую погоду;
  2. Двигатель работает неустойчиво;
  3. Глохнет двигатель на холостых оборотах;
  4. Высокая скорость вращения коленвала при холостых оборотах;
  5. Потеря мощности, ;
  6. При нажатии на газ могут появиться толчки или провалы;
  7. Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км

Чистим форсунки своими руками с помощью жидкости для чистки карбюратора

Проверка старых форсунок

Проверка форсунок на стенде

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

3. Элементы топливной системы.

Тип двигателя R20A

*Главное реле 1 системы электронного впрыска (PGM-F1) Электронный блок управления двигателем (ЕСМ/PCM) На рисунке изображен модель с левым расположением рулевой колонки*

Тип двигателя K24Z

*Главное реле 1 системы электронного впрыска (PGM-F1) Электронный блок управления двигателем (ЕСМ/PCM) На рисунке изображен модель с левым расположением рулевой колонки*

Замена форсунок

Тип двигателя R20A

1. Сбросить давление в топливной системе.

2. Снять кожух топливопровода (А).

*C А E F H J I G В D*

3. Отсоединить разъемы (В) от форсунок, разъем (С) датчика абсолютного давления во впускном коллекторе и разъем (D) клапана управления подачей масла к коромыслу.

4. Снять крышку (E) быстроразъемного соединения, затем отсоединить быстроразъемное соединение (F).

5. Отвернуть гайки (G) крепления топливной рампы (H).

6. Снять топливную рампу и форсунки с головки блока цилиндров (I).

7. Снять фиксаторы форсунок (J) с топливной рампы.

8. Снять форсунки с топливной рампы.

Как снять топливную на двигателе форд

СНЯТИЕ ТОПЛИВНОЙ РАМПЫ И ФОРСУНОК

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода. Сбрасываем давление в системе питания (см. «2.3.1. Ford Focus II. Сброс давления в системе питания. Снятие топливного бака и сливной трубы»).

С помощью отвертки сдвигаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров…

…и снимаем его с патрубка.

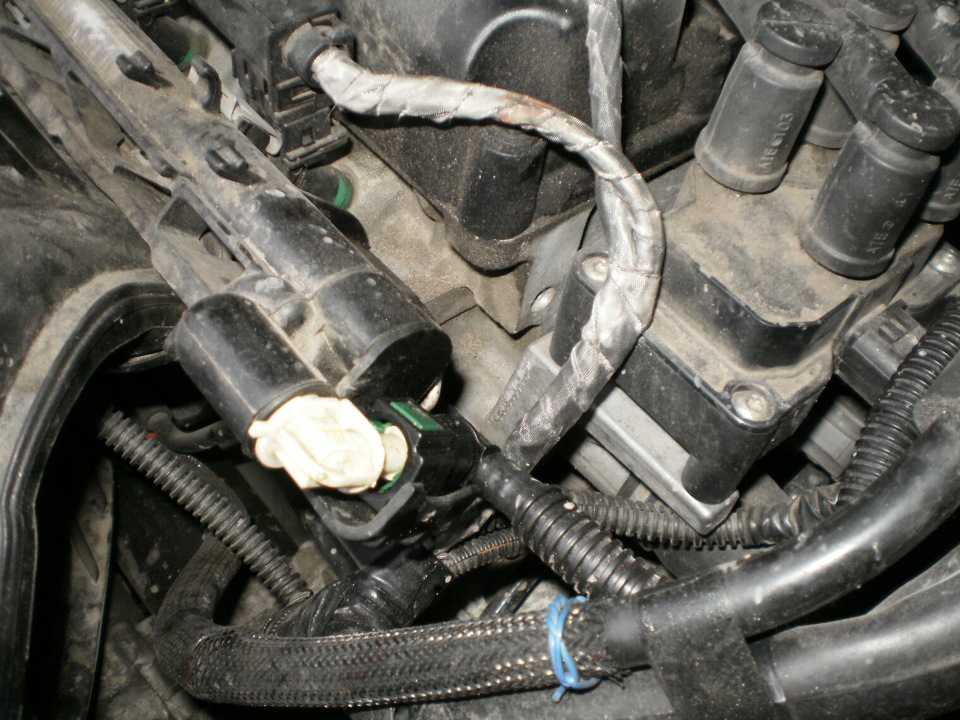

Поддев отверткой пластмассовый фиксатор наконечника трубки подвода топлива…

…сдвигаем его наружу.

Нажав отверткой на пружинный фиксатор…

…снимаем наконечник трубки подвода топлива с патрубка топливной рампы.

Отверткой нажимаем на фиксатор колодки крайней форсунки…

…и, немного приподняв, снимаем блок колодок с разъема данной форсунки.

Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.

Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров.

Снимаем топливную рампу с форсунками. Для снятия форсунки…

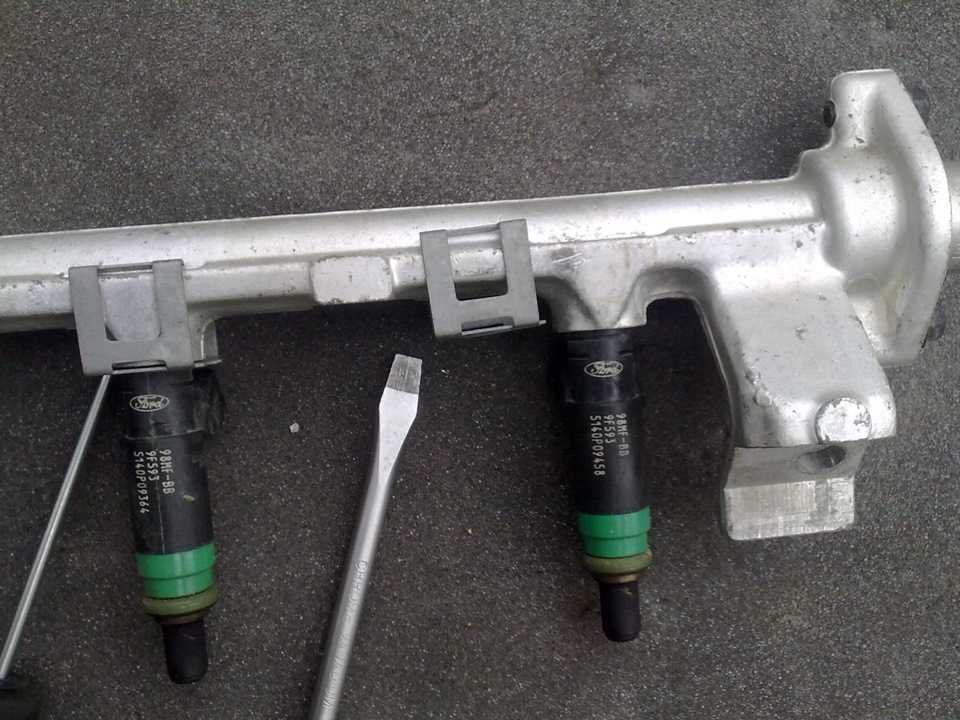

…поддеваем шлицевой отверткой фиксатор…

…и снимаем форсунку.

Сдвигаем фиксатор по пазам форсунки и снимаем его. Поддевая тонкой шлицевой отверткой…

…снимаем уплотнительные кольца форсунки. Аналогично снимаем другие форсунки.

С помощью отвертки…

…вынимаем пружинный фиксатор гасителя пульсаций давлений топлива в рампе из пазов рампы.

Вынимаем из отверстия топливной рампы гаситель пульсаций давления топлива…

…и снимаем с него уплотнительное кольцо. Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров наносим на уплотнительные кольца тонкий слой моторного масла. Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

Снятие и установка топливной распределительной магистрали и инжекторов Mercedes-Benz W203

Снятие и установка топливной распределительной магистрали и инжекторов

Топливная распределительная магистраль, инжекторы и датчики.
4-цилиндровый бензиновый двигатель 111 (1 из 3)

1 — Пробка
2 — Клапан, присоединение для проверки давления топлива
3 — Топливная распределительная магистраль
4 — Болт М8, 9Нм
5 — Стопорная скоба
6 — Демпфер давления топлива
7 — Стопорная скоба, инжектор к топливной распределительной магистрали
8 — Инжектор

Топливная распределительная магистраль, инжекторы и датчики.
4-цилиндровый бензиновый двигатель 111 (2 из 3)

1 — Датчик положения распределительного вала
2 — Болт, 8Нм
3 — Болт М6, 8Нм
4 — Шайба
5 — Датчик положения коленчатого вала
6 — Датчик детонации
7 — Болт, 20Нм. Момент затяжки должен точно выдерживаться
8 — Кабель массы двигателя с креплением

Топливная распределительная магистраль, инжекторы и датчики.
4-цилиндровый бензиновый двигатель 111 (3 из 3)

1 — Датчик температуры охлаждающей жидкости
2 — Пробка для аварийного выключателя давления масла
3 — Датчик давления всасывания
4 — Уплотнительное кольцо
5 — Датчик уровня масла

Снятие

Порядок выполнения

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Двигатель 112: Снимите верхнюю крышку двигателя или воздушный фильтр с крышек головки цилиндров.
3. Освободите электрические провода, идущие к инжекторам. Пометьте положение соединителя кабелей для облегчения последующей установки.
4. Рассоедините разъёмы инжекторов, вдавив проволочную скобу.
5. Сбросьте давление топлива, обратитесь к Разделу Сбрасывание давления в топливной системе.
6. Отсоедините топливопровод от топливной распределительной магистрали. При появлении вытекающего топлива протрите его тряпкой.
7. С32AMG: Снимите вверх верхнюю часть распределителя нагнетаемого воздуха.
8. Отсоедините топливную распределительную магистраль и выньте её вместе с инжекторами из впускного трубопровода.
9. Снимите стопорную скобу сбоку инжектора и выньте инжектор из распределительной трубы.

Установка

Порядок выполнения

1. Наденьте на инжекторы (2) новыеуплотнительные кольца (3) и (4) и слегка смажьте их.

2. Вставьте инжекторы в топливную распределительную магистраль и зафиксируйте его стопорной скобой (1) так, чтобы скоба вошла в четырёхгранную направляющую инжектора.
3. Проверьте уплотнительные кольца на топливной распределительной магистрали, при необходимости, замените. Кольца перед установкой смажьте чистым двигательным маслом.
4. Вставьте топливную распределительную магистраль с инжекторами во впускной трубопровод или на нижнюю часть распределителя нагнетаемого воздуха и закрепите усилием 9Нм.
5. Закрепите топливопровод на трубе моментом 38Нм.
6. Установите на место верхнюю часть распределителя нагнетаемого воздуха.
7. Состыкуйте разъёмы инжекторов и зафиксируйте. Проложите кабель, как он проходил перед снятием и зафиксируйте соединителем.
8. Установите верхнюю крышку двигателя или воздушный фильтр.
9. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.

Замена форсунок на автомобиле Форд Фокус

Перед тем как переходить к описанию процесса снятия форсунок, нужно подобрать всё необходимое для работы. Вот перечень инструментов и расходников:

  • отвёртка крестовая;
  • набор ключей-шестигранников;
  • комплект рожковых ключей;
  • пассатижи;
  • вороток и комплект головок торцовых;
  • отвёртка плоская.

Пошаговая инструкция снятия и замены топливных форсунок Ford Focus

Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.

Для того, чтобы снять проверить и заменить топливные форсунки на Ford Focus необходимо выполнить следующие действия:

  1. Сбрасываем давление в системе питания
  2. С помощью отвертки сдвигаем и снимаем резиновый наконечник трубки вентиляции картера с патрубка крышки головки блока цилиндров.
  3. Поддеваем отверткой пластмассовый фиксатор наконечника трубки подвода топлива и сдвигаем его наружу.
  4. Нажимаем отверткой на пружинный фиксатор и снимаем наконечник трубки подвода топлива с патрубка топливной рампы.
  5. Отверткой нажимаем на фиксатор колодки крайней форсунки и, немного приподняв, снимаем блок колодок с разъема данной форсунки.
  6. Последовательно снимаем блок колодок со жгутом проводов с остальных форсунок.
  7. Головкой «на 10» отворачиваем два самореза крепления кронштейнов топливной рампы к впускному трубопроводу.
  8. Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, извлекаем форсунки из отверстий головки блока цилиндров. Снимаем топливную рампу с форсунками.
  9. Для снятия форсунки поддеваем шлицевой отверткой фиксатор и снимаем форсунку.
  10. Сдвигаем фиксатор по пазам форсунки и снимаем его.
  11. Поддевая тонкой шлицевой отверткой, снимаем уплотнительные кольца со всех остальных форсунок.
  12. Отверткой снимаем пружинный фиксатор и вынимаем гаситель пульсаций давлений топлива из отверстия топливной рампы.
  13. Снимаем с него уплотнительное кольцо.
  14. Установите форсунки в топливную рампу, а рампу на впускную трубу. Подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Уплотнительные кольца форсунок и гасителя пульсаций давлений топлива в рампе заменяем новыми. Перед установкой форсунок и гасителя пульсаций топлива в рампу и головку блока цилиндров, наносим на уплотнительные кольца тонкий слой моторного масла. Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

6.15 Снятие и установка топливной магистрали и инжекторов топлива инжекторов топлива / Honda Civic

Снятие и установка топливной магистрали и инжекторов топлива инжекторов топлива

См. предупреждения в начале Сбрасывание давления в системе питания.

Снятие

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аппаратуры в действие!

2. Сбросьте давление в системе питания (см. Сбрасывание давления в системе питания).
3. Отсоедините от инжекторов впрыска электропроводку (см. сопроводительную иллюстрацию).
4. Отсоедините от регулятора давления вакуумный шланг и шланг возврата топлива (см. Снятие и установка регулятора давления топлива).
5. Отсоедините от топливной магистрали шины заземления.
6. Отсоедините от топливной магистрали линию подачи топлива.

7a. Отдайте крепежные гайки (Civic) и снимите топливную магистраль с инжекторов впрыска.

7b. Крепежные гайки (Integra).

8a. Извлеките инжектор(ы) из своего посадочного гнезда во впускном трубопроводе.

8b. Cнимите и выбросите старые уплотнительные и демпферное кольца (см. сопроводительные иллюстрации).

Все используемые в инжекторах кольца имеет смысл заменить вне зависимости от их состояния.

Установка

С целью снижения риска повреждения уплотнительных колец инжекторы следует сперва заправить в топливную магистраль и лишь после этого устанавливать сборку на впускной трубопровод.

1. Смажьте новые демпферные кольца чистым двигательным маслом и наденьте их на инжекторы впрыска.

2. Установите новые уплотнительные кольца (также смазанные двигательным маслом), затем заправьте инжекторы в топливную магистраль (см. сопроводительную иллюстрацию).

3. Смажьте двигательным маслом новые посадочные уплотнительные кольца и посадите их в гнезда под установку инжекторов во впускном трубопроводе.
4. Установите сборку топливной магистрали с инжекторами на впускной трубопровод. Затяните крепежные гайки с требуемым усилием.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа.
6. Закончив установку, не запуская двигатель, включите зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторите такое включение два-три раза, затем проверьте топливные линии, магистраль и инжекторы на наличие признаков утечек.

Топливная система

Топливная система двигателя

Топливная система автомобиля. Устройство, принцип работы и неисправности!

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРИКУРИВАТЕЛЯ HONDA CIVIC / хонда цивик / сломался прикуриватель

Промывка Инжектора на Honda Civic 4D VIII поколения без снятия своими руками!

Как сделать диагностику и ремонт инжектора своими руками

Здравствуйте, уважаемые автолюбители! Количество автомобилей на наших улицах с системой впрыска топлива, типа инжектор, неуклонно растет. Бензиновые двигатели, оборудованные данной системой, уверенно вытесняют с рынка двигатели со знакомым, нам всем, карбюратором.

Применение инжектора значительно улучшает эксплуатационные характеристики двигателя и увеличивает его ресурс, заметно снижается расход топлива, уменьшает токсичность отработавших газов.

Но надо помнить, что инжекторная система впрыска топлива намного сложнее карбюраторной, поэтому диагностика инжектора, а тем более его ремонт, требуют более квалифицированного подхода.

Диагностика инжектора своими руками

Диагностика инжектора ВАЗ 2109

Эксплуатируя автомобиль с двигателем, оборудованным инжектором, вы должны знать что, после каждых 20-30 тыс. км. пробега, необходимо проводить чистку инжекторов. В процессе работы системы, в результате применения отечественного не совсем качественного топлива, в инжекторе, под действием высокой температуры, образовываются твердые отложения, значительно снижающие его пропускную способность.

Это отрицательно сказывается на работе двигателя. Кроме того, нередки случаи, особенно на отечественных автомобилях, когда инжектор просто перестает работать.

Диагностика инжектора может быть визуальной или с применением специального прибора для диагностики инжектора.

Характерными признаками неисправности инжектора являются:

  • затрудненный пуск двигателя;
  • загорание лампочки Check Engine на приборной доске во время работы двигателя;
  • работа двигателя на холостом ходу становится неустойчивой;
  • ощутимое снижение мощности двигателя;
  • расход топлива увеличивается, и это заметно «неворуженным глазом».

Если одна из форсунок инжектора полностью перестает функционировать, наряду с неустойчивой работой двигателя или его полной остановкой, под капотом появляется задымление, а при вскрытии крышки воздушного фильтра — плотный дым и следы вытекающего моторного масла.

Осуществить диагностику инжектора, также можно с помощью прибора для диагностики инжектора. Как правило, это ноутбук, с установленной, адаптированной под ваш автомобиль программой, соединенный с бортовым компьютером специальным кабелем.

Являясь уверенным пользователем компьютера и обладая минимальным набором необходимых знаний, вы в состоянии самостоятельно провести диагностику двигателя своего автомобиля.

Еще одним прибором для диагностики инжектора самостоятельно, является адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine».

Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», установленную на ваш планшет, ноутбук или мобильный телефон. Программа расшифровывает коды неисправности и выдает владельцу комментарии для принятия решения.

Ремонт инжектора своими руками

Ремонт инжектора своими силами, обычно, сводится к поиску неисправных деталей, датчиков и элементов инжекторной системы впрыска топлива, и замены их новыми. Вот поэтому и необходимо проведение качественной и полной диагностики инжектора, для точного определения причины неисправности.

Если у вас возникли проблемы с инжекторной системой впрыска топлива, и вы не уверены в том, что сможете их решить своими силами, не стоит искать местного «самоделкина» и пытаться воспользоваться его услугами.

Лучше обратится к специалистам специализированной СТО. В подавляющем большинстве случаев, именно это позволит сохранить вам нервы, деньги и техническое состояние вашего верного автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
