Признаки и последствия
Понять, что смазка вытекает из коленвала, можно по следам масла под автомобилем и сильной загрязненности нижней части двигателя. При этом смазка может течь не только через сальник: причиной часто выступает выход из строя масляного фильтра или прокладки поддона.
Подтекание масла не безобидное явление: это может спровоцировать развитие серьёзных неисправностей в процессе эксплуатации ТС. Поэтому при появлении признаков утечки необходимо провести диагностический осмотр на эстакаде или яме, предварительно сняв защиту картера(при наличии).
Течет передний сальник
Специалисты советуют начинать осмотр именно с переднего сальника, поскольку эта деталь не отличается долговечностью и выходит из строя в первую очередь. Главный симптом неисправности – загрязнение картера, поскольку смазка притягивает к себе пыль и грязь.
Наиболее опасное последствие течи переднего сальника – негативное воздействие на ремень ГРМ. Попадание на него масла провоцирует проскальзывание в процессе работы, а затем нарушение целостности и обрыв.
На многих моторах обрыв ремня приводит к загибу клапанов, что потребует дорогостоящего ремонта: замены ГРМ, прокладки ГБЦ, клапанов с последующей их притиркой, шлифовки плоскости ГБЦ. Дополнительно могут повредиться поршни, поскольку они соприкасаются с клапанами. Зафиксированы случаи, когда поршень насквозь пробивался погнутым клапаном, а это уже требует практически капитального ремонта двигателя.
Течь в заднем сальнике
Этот узел имеет более длительный ресурс работы, чем у переднего сальника: чаще всего он равен периоду эксплуатации ТС до капитального ремонта. Течь заднего сальника негативно влияет на трансмиссию, которая загрязняется вследствие попадания масла. Результат такого загрязнения – нарушение характеристик двигателя: падение мощности, повышенный расход бензина.
Реже отмечаются нарушения работы электрооборудования и датчиков ЭСУД. Утечка смазки из двигателя требует постоянного ее долива и систематической проверки уровня.
Замена сальника коленвала: подробная инструкция
Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:
- Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
- Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.
Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.
Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.
Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку
Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса
Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.
Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.
Что необходимо сделать:
Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива
Затем полностью откручиваем его и убираем шкив коленвала
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ
Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений. Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее
Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.
Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса. Он снимется вместе с сальником коленвала
Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке
Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.
Разновидности и назначение сальников
По сути сальник – это уплотнительное кольцо. Для его
изготовления используются фторкаучук или силикон, которые выдерживают
нагревание и перепад температур, а также устойчивы к негативному воздействию
моторного масла.

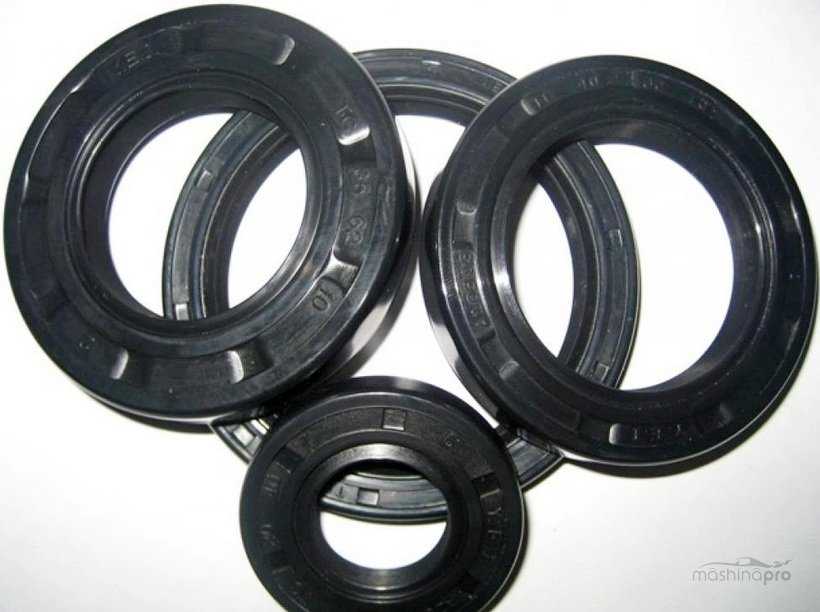

Набор сальников для двигателя
- Задний. Более крупный и износостойкий. Если был изготовлен качественно,
может прослужить очень долго — особенно при надлежащем уходе за двигателем. - Передний. Отличается от переднего меньшими размерами и тем, что
интенсивнее изнашивается. Прежде чем приступать к его замене, следует точно
выяснить, какой из уплотнителей вышел из строя.
Назначение сальников
Мотор оборудован системой смазки, подающей масло во
все рабочие механизмы. Особенность коленвала состоит в том, что его корпус
выводится наружу, поэтому в местах выхода происходит утечка смазочного
материала. Именно в этой точке и устанавливается сальник, диаметр которого
полностью соответствует диаметру коленвала.
В процессе работы
масло находится под определенным давлением, что провоцирует прижатие сальника к
соседствующим деталям, уплотняя таким образом место протекания. В зависимости
от конструктивных особенностей двигателя местоположение уплотнителей может
меняться.
В автомобилях с задними приводами и продольно
установленными двигателями уплотнители расположены в щите коленчатого вала
перед опорным подшипником. В моторах, которые не имеют щитов (переднеприводные
автомобили с продольно расположенными двигателями и ременными ГРМ) сальники
устанавливаются в блоке цилиндров.
Если сальник неисправен, происходит утечка смазочного
материала.
Видео — Замена заднего сальника коленвала
Степень износа заднего и переднего сальника абсолютно одинаковый, поэтому, заменяя передний сальник, необходимо то же самое сделать и для заднего.
Порядок действий
1. Демонтируйте коробку переключения передач вместе с корзиной сцепления. Единственное, что должно остаться на месте – это маховик двигателя. Перед снятием КПП, слейте с нее масло и вытащите ШРУСы.
2. Выкрутите 6 болтов крепления маховика к двигателю. Чтобы он не прокручивался, можно закрутить на старое место болт, крепящий КПП и положить на него отвертку, конец которой должен упереться в зубья маховика.
3. После выкручивания болтов снимите стопорную пластину и только тогда сам маховик.
4. Демонтируйте задний щит сцепления и открутите все болты, предназначенные для крепления задней крышки двигателя. Именно на ней и устанавливается сальник коленвала.
5. С помощью отверток вытащите старый уплотнитель и смажьте маслом новый. После этого запрессуйте новый сальник с помощью оправки диаметром 99 миллиметров.
6. Проведите сборку узлов в обратной последовательности и обязательно поменяйте прокладку задней крышки.
На этом замена сальника коленвала закончена. Как вы поняли, ее можно выполнить самостоятельно без применения особых инструментов.
Что такое сальник коленчатого вала и как он устроен
В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.
Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.
На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.
Как выглядит
Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.
Принцип работы сальника коленчатого вала
Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.
Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.
Где установлен
Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.
Виды сальников коленчатых валов
Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:
- с металлической наружной поверхностью (вариант а);
- с гладкой поверхностью (вариант б);
- с рифленой поверхностью (в);
- с гидродинамическим эффектом (г).
Виды сальников
Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).
Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:
- на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
- высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
- подобные процессы улучшают эффективность сальниковых узлов.
С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.
Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».
Можно ли ездить с изношенными сальниками?
Дальнейшая эксплуатация транспортного средства не рекомендована по нескольким причинам. Во-первых, увеличивается расход моторного масла по причине его течи через резинотехнические изделия. Во-вторых, происходит загрязнение силового агрегата налипающей грязью и пылью.
Но, наиболее веским основанием отказаться от вождения автомобиля с протекающими сальниками является тот факт, что потеря масла может привести к серьёзной поломке ДВС, которую удастся устранить, проделав капитальный ремонт мотора.
Еще одна распространенная проблема – нарушение работы трансмиссии. Однако сталкиваются водители с такого рода неприятностью чаще всего в случае неисправности именно заднего сальника. Реже наблюдаются поломки механизмов электрооборудования, всевозможных датчиков.
