Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Потенциал вариатора в плане ресурса

Разработкой данного агрегата специалисты Toyota уже по сложившейся традиции занимались совместно с коллегами из Aisin. Этим вариатором уже оснастили Toyota Corolla Hatchback осенью 2019 года, автомобиль предназначен для американского рынка. Что касается российских покупателей, то каждый желающий приобрести транспортное средство с Direct Shift-CVT сегодня может рассчитывать на покупку Toyota RAV4 пятого поколения XA50 с данной трансмиссией.

Поскольку Direct Shift-CVT находится в деле не так давно, можно делать первые осторожные выводы. Вариатор не получился идеальным, нашлось несколько «детских болезней», которые производителю пришлось оперативно лечить. Так оказалось, что в этом агрегате довольно слабый и чувствительный гидротрансформатор. Уже спустя несколько месяцев после продажи первых экземпляров Toyota отзывали все автомобили с этим вариатором для замены агрегата на аналогичный, но с другим ГДТ. Так как новая коробка еще в дефиците, компания по отзыву автомобилей длится до сих пор.

Еще одно проблемное место – соленоиды. Они чувствительны в отношении качества и чистоты трансмиссионного масла. Это значит, что менять трансмиссионное масло в Direct Shift-CVT придется как можно чаще. Но из всего этого можно извлечь и положительный момент – до России технологичная трансмиссия дошла после тщательной проверки в реальных условиях. То есть, конечный покупатель сможет приобрести автомобиль с уже надежным и лишенным каких-либо недостатков вариатором CVT. Ожидаемый ресурс – 300 тыс. км. Но, опять же, многое зависит от обслуживания.

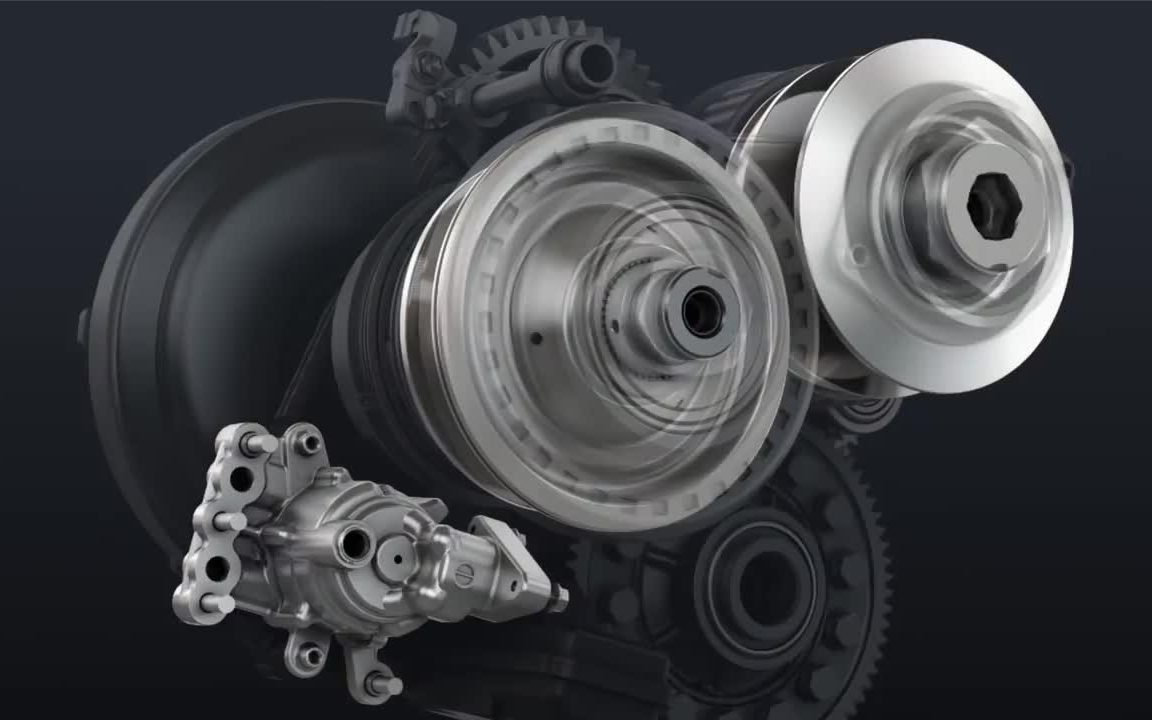

Вариатор Direct Shift-CVT

Преимущества Direct Shift-CVT

Механическая первая передача дает возможность транспортному средству динамично развивать скорость с места, причем без фактической потери крутящего момента. Передаточное число «стартовой передачи» равняется 4.62, а это значит, что вариатор способен обеспечить движение транспортного средства по бездорожью максимально эффективно используя поступающий с силового агрегата крутящий момент. Технологичность Direct Shift-CVT в том, что коробка передач совмещает в себе достоинства сразу двух типов трансмиссии – механики и вариатора.

Производитель гордится и тем, что новый разработанный им агрегат обеспечивает:

оптимальный температурный режим работы КПП даже во время покорения бездорожья;
работу мотора в зоне низких оборотов в случае резкого старта с места;
высокий ресурс внутренних составляющих за счет того, что двигатель постоянно находится в оптимальных режимах работы.

Решение внедрить в агрегат зубчатую пару привело к уменьшению диапазона изменений передаточных чисел CVT. В предыдущей модели это значение равнялось 6.5, а в новом вариаторе 5.0. Что это дало? Как уже было сказано выше – уменьшение габаритов и общей массы коробки передач, но одновременно с этим снизились и потери от инерции.

Если верить официальным заявлениям представителей Toyota, уменьшение произошло на 40%. В общей сложности скорость работы Direct Shift-CVT стала выше на 20%. В связи с конструктивными изменениями потребовался более мощный и эффективный насос. С этим проблем у инженеров Toyota не возникло. В результате общий расход топлива транспортным средством, опять же, со слов представителей Toyota, снизился на 6%.

Промывка системы охлаждения

Если вы чувствуете, что машина АКПП сильно перегревается, то попробуйте поменять смазывающее средство, потом только ставьте на ремонт. Это первое, что нужно делать при перегреве. Порой автолюбители забывают про качество трансмиссионной жидкости в автоматической коробке. Из-за грязного масла падает давление, засоряются шланги системы охлаждения, фильтр.

Если вовремя не прочищать патрубки и внутренности радиатора, то он забьется продуктами износа. Это значит, что масло будет медленно транспортироваться по системе АКПП. Возникнет недостаток давления. Масляное голодание Хонда приведет быстрому износу фрикционов.

Что мы делаем, обычно на ремонте в этом случае:

Прогреваем АКПП Хонда и сливаем с него смазывающее средство.
Разбирает систему охлаждения и тщательно промываем.
Если нужно, то я устанавливают на старые машины дополнительный радиатор. А старый элемент охлаждения заменяю на новый.

Другим слабым местом АКПП Хонда является гидротрансформатор. Почему автовладельцы обращаются к нам, чтобы мы сделали ремонт гидротрансформатора? Это простое халатное отношение к машине.

Не буксуйте на заснеженных трассах, не таскайте прицепы. Тогда вы сохраните коробку в целости не поставите на ремонт раньше времени. АКПП тоже чувствительна к тяжелым условиям эксплуатации. Втулки гидротрансформатора первыми реагируют на такие условия и разрушаются и автомат попадает на ремонт.

Вариатор легче аналогов

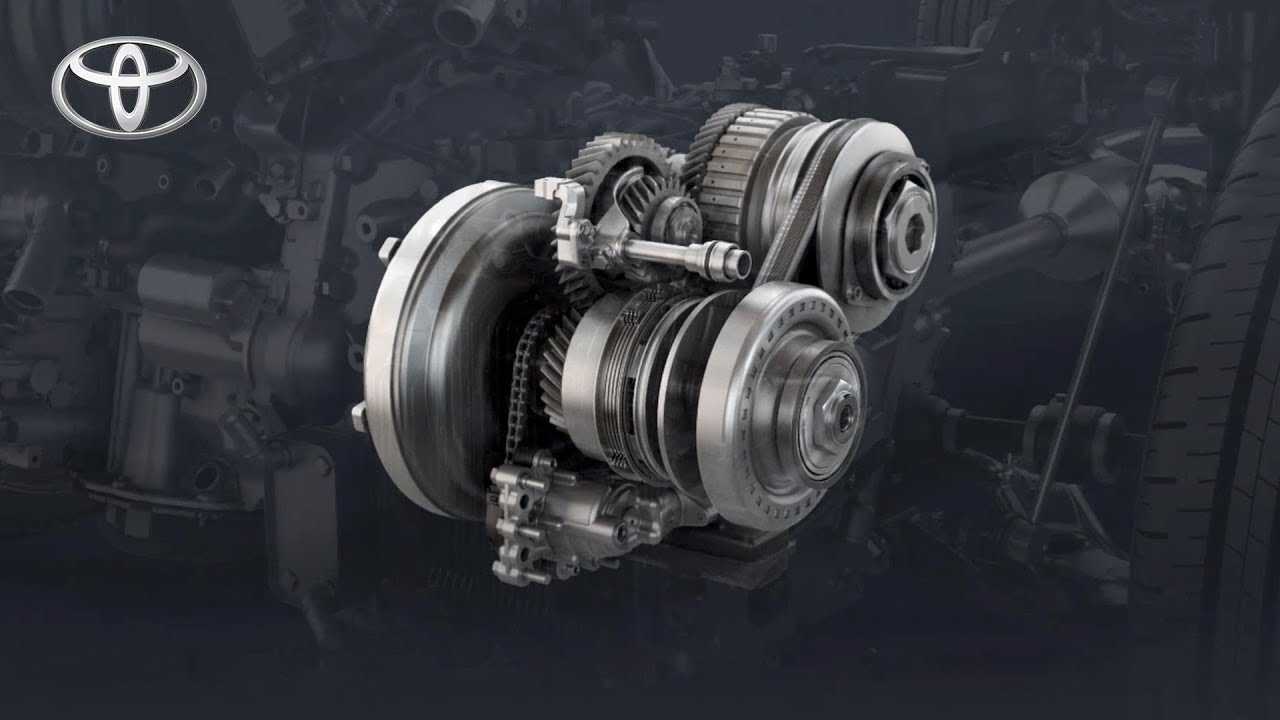

Чем отличается Direct Shift-CVT от того, что было разработано раньше? В этом устройстве есть механическая первая передача. В компании Toyota она получила название Launch gear, что означает «стартовая передача». Благодаря зубчатой передаче транспортное средство трогается с места и разгоняется от 25 км/ч и выше, в зависимости от того, как интенсивно водитель жмет на педаль акселератора. После этого механическая передача выключается и в работу вступает вариатор.

Происходит это за счет электроники: она просто переводит работу коробки с редуктора на ременной привод. Плавность переключения – «фишка» трансмиссии, за которую отвечает электронный блок управления. Во время его разработки и программирования были заимствованы технологии у автоматических трансмиссий. Новая компоновка позволила изготовителю уменьшить размеры шкивов и угол конуса, что благоприятно сказалось не только на общей конструкции (она стала компактней и легче), но и на времени перемещения ремня – экономия порядка 20%.

Конструктивные особенности

Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.

Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент. Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок «Multitronic».

В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Lineartronic для Levorg).

Ремонт или замена коробки

Чтобы дать объективное заключение по техническому состоянию коробки передач, необходимо провести комплексную диагностику в СТО, идентифицировать ошибки ЭБУ, рассчитать количество запчастей для ремонта.

На основании полученных данных провести анализ, сопоставить стоимость новой КПП, цену услуги за ремонт, после чего делать выводы.

В случае механического повреждения корпуса, многочисленных дефектах, разгерметизации рационально заменить КПП в сборе, нежели проводить частичный ремонт.

Диагностика CVT, AT Хонда Цивик

Самостоятельно проверяем уровень трансмиссионного масла в CVT, AT;
Фиксируем выдаваемые коды ошибок на приборной панели. Это необходимо мастеру СТО для упрощения диагностики;
Проверка целостности корпуса CVT, AT на отсутствие механических повреждений, утечки жидкости, разгерметизации;
В ходе движения определяем на каких оборотах слышны стуки, вероятная локация;
Осматриваем целостность клемм, фиксацию контактов, концевиков на блоке управления CVT, AT;
Заводим двигатель, выжимаем педаль тормоза, переключать передачи. Сторонних звуков, щелчков, рывков, толчков не должно быть, ход селектора тихий, плавный.

Очевидно, что в домашних условиях, без наличия специального оборудования провести полноценную диагностику крайне сложно. Поэтому пользуйтесь услугами сертифицированных СТО, где имеются диагностические стенды, портативные сканеры для считывания и интерпретации данных, ошибок.

Этапы диагностики CVT, AT в СТО:

Установка машины в периметр ремонтной зоны;
Подключение датчиков к диагностическим разъемам электронного блока управления ЭБУ, запуск двигателя;
Считывание ошибок сканером, анализ полученных данных;
Согласование дальнейших работ по ремонту с владельцем автомобиля;
Демонтаж коробки передач, установка на диагностический стенд, разборка на составные элементы;
Дефектовка, осмотр, тестирование;
Полная замена масла в коробке, калибровка, установка новых запчастей;
Окончательная сборка, установка.

Диагностика трансмиссии своими силами:

Проверка уровня масла в коробке: восполняем недостающее количество по мере необходимости;
Диагностика качество масла: запаха гари, мутного осадка, темного цвета не должно быть. Естественный цвет светло-коричневый. Чем больше в составе сторонних химических компонентов, тем темнее масло;
Осмотр поддона: демонтаж, очистка сепарирующих магнитов, фильтров, проверка на отсутствие трещин, целостность проушин. Металлическая стружка – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов привода. Магнитящая стружка – изношены фрикционы;
Проверка давления масла осуществляется при наличии вакуумного насоса: подключаем штуцер со шлангом, фиксируем гайкой на «19» по резьбе контрольного отверстия. Выжимаем педаль тормоза, запускаем двигатель, переводим селектор в разные положения. Сверяем показатели давления с данными, указанными в руководстве по эксплуатации;
Проверка коробки на пробуксовку тестом «STOP-STALL»: последовательно нажимаем педаль тормоза, акселератора. Двигатель захлебывается от нагрузки, но обороты не нарастают. Повышение оборотов — первый признак пробуксовки сцепления;
Проверка времени включения скорости: прогреваем мотор, поочередно активируем режимы скоростей. Фиксируем временной интервал переключения каждой из скоростей. Диапазон от 0.5 до 1.0 секунды. Превышение — признак неисправности механизма.

Стоимость новой и б/у коробки на Хонда Цивик

Тип коробки передач	Цена в рублях Новая	Цена в рублях Капитальный ремонт
АКПП	От 170000	От 90 – 100 тыс.
МКПП	От 155000	От 75000
Вариатор	От 165000	От 85000

Типичные проблемы КПП Хонда Цивик, на каком пробеге происходят

МКПП:

Увеличенный свободный ход кулисы;
Неточность включения передачи;
Тугость хода кулисы;
Периодическое «выбивание» передач. Особенно при движении под горку, под нагрузкой.

AT и CVT

Износ тормозной ленты после пробега в 140 – 160 тыс. км;
Из-за выработки фиксаторов ход селектора неточный, свободный;
Поверхность барабана деформируется под воздействием давления масла;
Пробуксовка сцепления — один из первых признаков нестабильной работы узла;
При движении под горку часто выстреливают передачи, ощущается снижение мощности, коробка автоматически переходи в аварийный режим работы;
Из-за систематических перепадов напряжения в бортовой сети электронный блок управления преждевременно выходит из строя. Также на точность отображения данных влияет ослабление контактов, клемм, концевиков, повреждение изоляционного слоя, замыкания проводки на массу. На приборной панели высвечивается «Check Engine», что указывает на ошибку в работе ЭБУ;
Агрессивный стиль вождения автомобиля, спортивные старты способствуют тому, что гидротрансформатор преждевременно изнашивается. Соленоиды и блок управления перегреваются. Как следствие, вибрации в трансмиссии, стуки, толчки при переключении;
Из-за нарушений сроков проведения технического осмотра, заправки трансмиссии некачественным маслом гидроблок стучит, вибрирует коробка при движении.

Наиболее распространенная ошибка, которую допускают многие автолюбители — езда на непрогретом двигателе, высокие скоростные режимы.

Мотористы сертифицированных СТО, официальные представители марки Хонда настоятельно рекомендуют перед «стартом» прогреть машины в течение 4 – 5 минут. Этого времени будет достаточно, чтобы трансмиссионное масло прогрелось на 3 – 5° выше. Таким образом, консистенция станет теплее, жиже, при вращении вал будет максимально полно смазан гидравликой.

В противном случае детали вращаются полусухими, что приводит к их преждевременному износу, деформации, заклиниванию.
