Регулировка противотуманных фар Honda Civic Ferio и замена ламп
Отправленный:admin в «ТО»-Техническое обслуживание 04.05.2014 0 8259 Просмотры
РЕГУЛЕРОВКА ПРОТИВОТУМАННЫХ ФАР.
1. Установите требуемое давление в шинах.
2. Установите автомобиль на ровную поверхность и не глушите двигатель.
3. Посадите помощника на место водителя.
4. Отрегулируйте угол фары, вращая регулировочный винт.

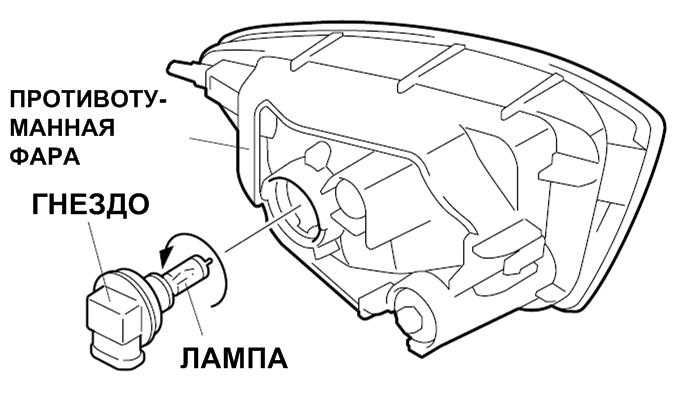

ЗАМЕНА ЛАМП В ПРОТИВОТУМАННОЙ ФАРЕ.
1. Открутите нижний болт, который крепит противотуманную фару, и выньте фару потянув по направлению к себе.
2. Отключите разъем от противотуманной фары, снимите фару.
3. Извлеките лампу вместе с гнездом.
4. Установить новую лампу в гнездо противотуманной фары.
• Используйте только галогенные лампы
Характеристики: 12V 35W H8 Галогенная лампа
• Не касайтесь стекла лампы руками. Жирная или жирные вещества на стекле лампы может сократить срок службы из-за тепла, выделяемого при включении. Если Вы случайно коснулись лампу, протрите его чистой мягкой тканью, смоченной денатурированным спиртом или мягкий раствор моющего средства.
• Совместите выступ на противотуманной фаре с вырезом в патроне лампы при установке новой лампы, если лампа установлена не верно, противотуманные фары могут светить на полосу встречного движения.
5. Установите противотуманную фару в обратном порядке снятия.
Источник
Honda Civic › Logbook › Регулировка фар Honda Civic 4D
Доброго времени суток, уважаемый читатель, после установки ксеноновых фар, свет у меня получился:» кто в лес, кто по дрова» Возможно фары и до этого так светили, но на ксенонах в ближнем свете, обе фары жили своей жизнью, я понимаю что линзы на моем дорестайлинге 2008 года не предназначены для ксенона.может кому будет полезно- Установка ксеноновой лампочки ближнего света Honda Civic 4D. Замена лампочек ближнего света Honda Civic 4D -www.drive2.ru/l/8637288/было принято решение чуть отрегулировать свечение фар:• Установите автомобиль на горизонтальной площадке.

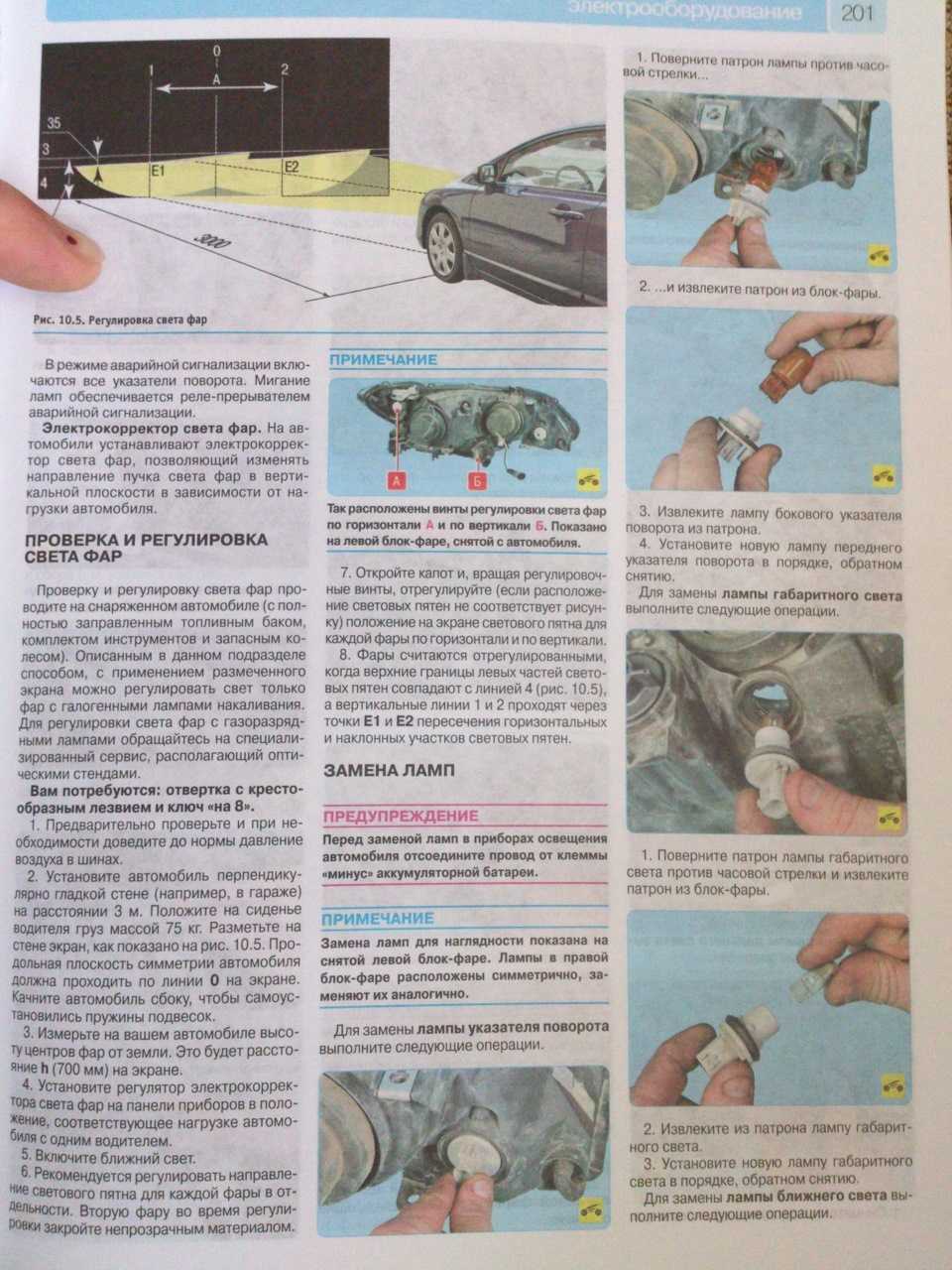

• Убедитесь, что давление в шинах соответствует требуемому.
• На сиденье водителя должен сидеть водитель или человек с равным весом.(я положил 85 кг «железа» на пол )
2. Поставьте автомобиль перед стеной или экраном (А).
3. Включите ближний свет.4. Убедитесь, что свет фар направлен правильно.
Вертикальная настройка:Измерьте высоту фар (А).Лучи света фар должны быть направлены на 52 мм ниже высоты фар (В).
5. При необходимости откройте капот и отрегулируйте свет фар согласно местным требованиям, поворачивая регулятор высоты
РЕГУЛИРОВКА Установил автомобиль перпендикулярно гладкой стене на расстоянии 3 м.положил вес возле сидушки водителя -85 км( мой вес)в идеале нужно было разметить стену как показано на рисунку, но я просто выбрал себе линию на воротах

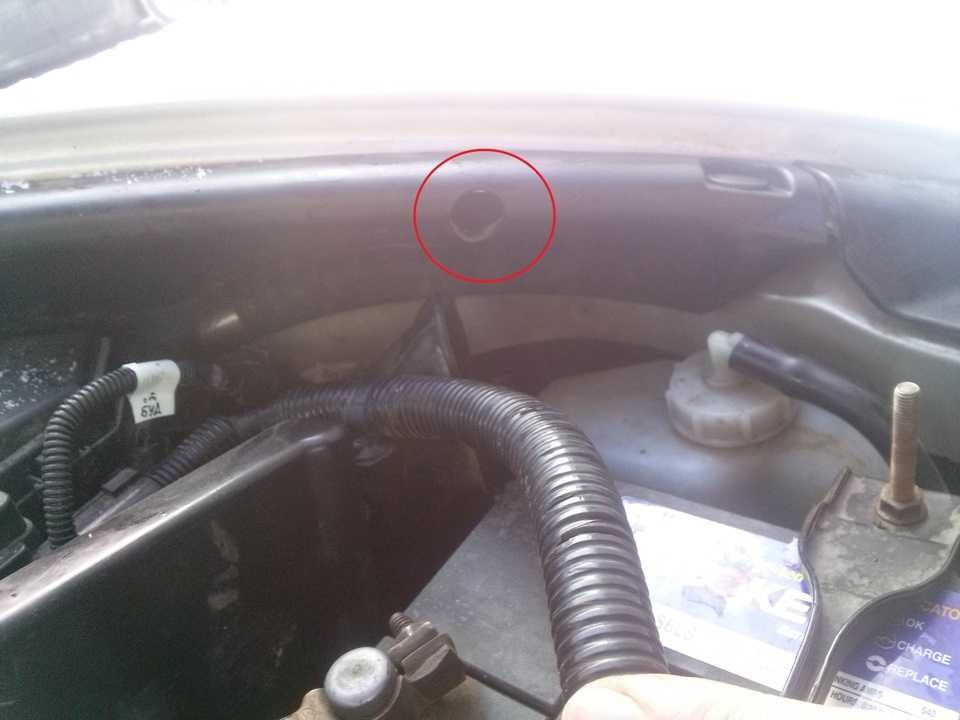

закрыл правую фару тканью что бы она не просвечивалась(так удабнее проводить регулировку- по очереди)для регулировки горизонтального наклона фар, нам нужна очень длинная крестовая отвертка( примерно 25 см).на пластике возле левого(правого) крыла видим отверстие под отвертку, засовываем отвертку( там поймете что вы попали куда нужно) смотрим на стену и начинам крутить
— праваязатем следует регулировка вертикального наклона фар. Регулируются так же по очереди.для регулировки левой фары- сначала нужно вынять расширительный бачек, для этого просто тянем его вверх.он ходит в пазах

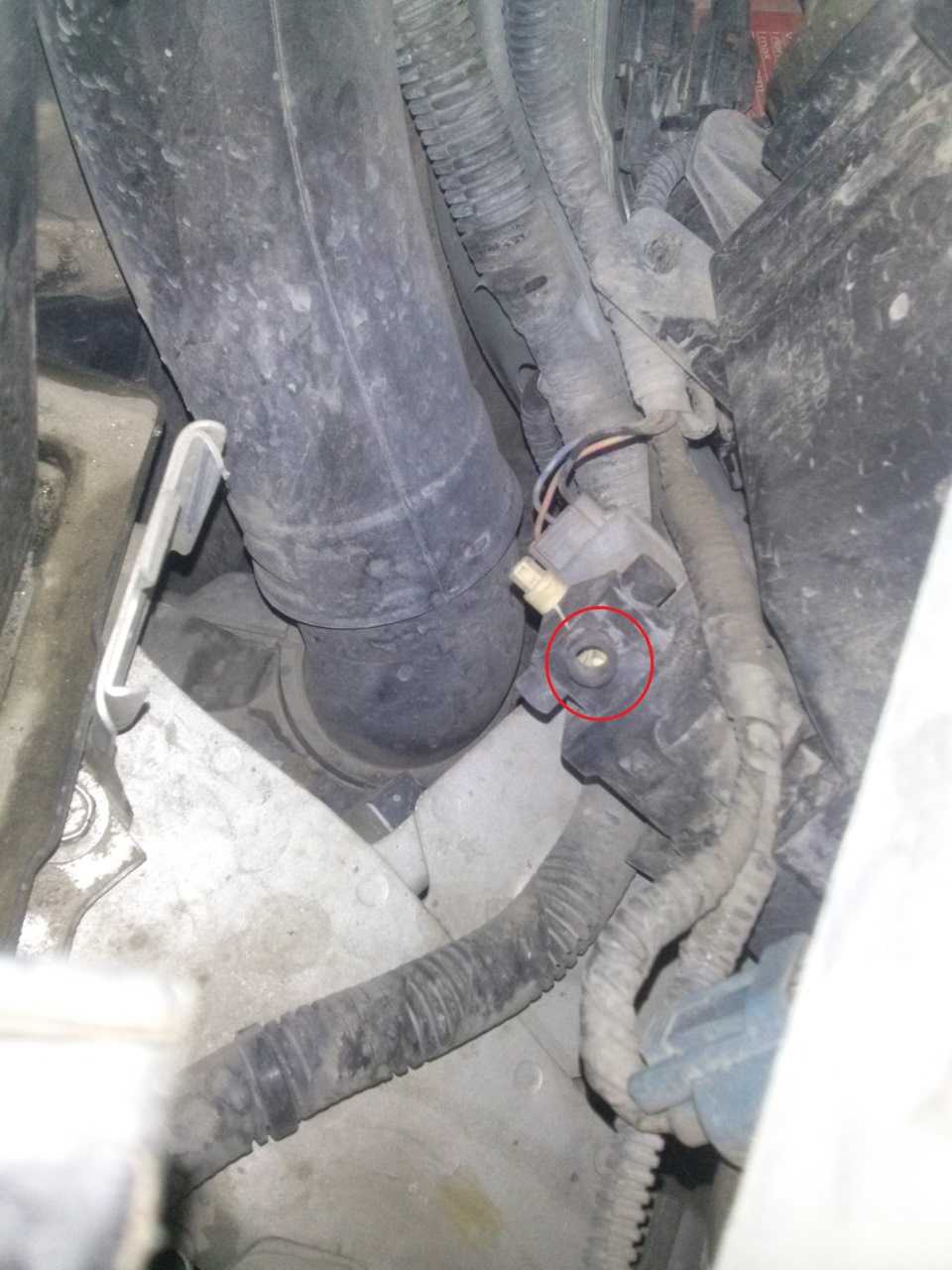

под расширительным бачком находится регулировочный механизм( желтый цветом), тоже же под крестовую отвертку, но уже маленькую
вставил отвертку, смотря на линию на стене, отрегулировал вертикальный наклон фарыпоставил назад расширительный бачек( просто попадаете в зацепы и опускаете его)далее перешел к правой фаре. Тут снимать ничего не нужно, такой же желтый механизм
так же крестовой отверткой регулируем свечение фарына пластике есть подсказки, но я как то даже внимания не обращал, методом научного тыка все получилось
Источник
Как установить в автомобиле противотуманные фары
Многих автолюбителей интересует, можно ли установить фары самостоятельно. Конечно же, можно, дело это не такое уж и трудное, особых навыков для этого не потребуется. Вполне понятно, что единой инструкции по установке противотуманных фар нет, да и быть не может: установка фар в автомобилях разных марок и разных моделей имеет свои особенности, но, тем не менее, общие правила крепления и подключения фар все же существуют — о них мы вам сейчас и расскажем.
Сначала приобретите сами противотуманные фары. Какие именно фары купить — ксеноновые или галогенные, — решайте сами.
Однако при покупке фар обязательно примите во внимание тот факт, что они подразделяются на виды еще и по принципу их крепления. В зависимости от него фары могут быть навесными и врезными. Если навесные фары, крепящиеся на кронштейнах, вы сможете установить практически на любую машину, то врезные фары поставить, например, на шестую модель «Жигулей» у вас не получится, так как такие фары можно врезать только в пластмассовый бампер
Если навесные фары, крепящиеся на кронштейнах, вы сможете установить практически на любую машину, то врезные фары поставить, например, на шестую модель «Жигулей» у вас не получится, так как такие фары можно врезать только в пластмассовый бампер.
Помимо самих фар, вам также понадобятся:
- провода;
- изоляционная лента;
- реле фар и колодка для него;
- разъемы для проводов;
- кнопка включения фар. Часто на приборной панели автомобиля имеется свободная кнопка или тумблер — в таком случае вы можете использовать ее. Если свободной кнопки нет, вам придется врезать ее самостоятельно.
Общий порядок работы
- По правилам дорожного движения разрешается устанавливать не более одной пары противотуманных фар. Крепить их полагается на уровне не ниже чем 25 см от дорожного покрытия. Кроме того, запрещается сдвигать фары вперед более чем на сорок сантиметров от боковых габаритов. Выберите место для фар в соответствии с этими правилами и закрепите их там. Для установки врезных фар (если под них нет готовых отверстий в бампере) снимите бампер и аккуратно прорежьте в нем отверстия нужного размера и формы
- Изучите инструкцию, прилагаемую к вашему комплекту фар. В ней должно быть четко и подробно описано, в каком порядке, куда и как нужно проводить провода от фар и к какому контакту какой провод следует подключать. Кроме словесного описания, в инструкции имеется электрическая схема подключения фар, на которую вам также нужно будет ориентироваться во время работы.
- Прежде чем начинать работу по подключению фар, обязательно снимите минусовую клемму с аккумулятора!
Далее для наглядности мы опишем процесс подключения фар на примере их подсоединения в автомобиле ВАЗ 2109
Установите кнопку включения.
- Справа от решетки динамика для кнопки включения фар уже предусмотрено штатное место, пока закрытое пластиковой заглушкой. Снимите решетку, отвинтите динамик, и вы увидите два разъема для подключения кнопки.
- Вытащите из панели заглушку, поставьте на ее место кнопку, подключите кнопку к разъемам. Верните динамик на его место и установите обратно решетку.
Подсоедините реле и силовые провода фар.
- Откройте капот и отыщите под ним черный ящик – это монтажный блок. Открутите его и приподнимите, и вы получите доступ к разъемам.
- Протяните провода от противотуманок под капотом до монтажного блока.
- Протяните к черному ящику три провода от реле (предварительно выберите место, где его удобно будет прикрутить к корпусу автомобиля). Четвертый провод, отходящий от реле, – это провод массы, его подводить к монтажному блоку не нужно.
- Далее воспользуйтесь электрической схемой, прилагаемой к инструкции по эксплуатации вашего автомобиля. В соответствии с ней отсоедините от черного ящика разъемы, обозначенные на схеме как Ш 8 и Ш 7, и вставьте в них клеммы проводов, отходящих от фар, и реле (при этом опять-таки руководствуйтесь электрической схемой).
- Верните разъемы Ш 7 и Ш 8 на их место.
- Установите обратно черный ящик.
- Болтом прикрутите реле к корпусу машины, под этот же болт закрепите и провод массы, отходящий от реле.
- Провода массы, отходящие от каждой фары, надежно закрепите неподалеку от самих фар на корпусе автомобиля.
- Подсоедините клемму к аккумулятору и проверьте, как светят ваши новые противотуманки.
Также вам может быть полезна статья Какие фары лучше.
Полезная информация
В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.
Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.
Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало.
Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.
- ПДД;
- ГОСТ 8769-75;
- А также правила ЕЭК ООН.
В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.
Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:
- Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
- Горизонтальный угол рассеивания должен быть не больше 70°.
Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.
Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.
Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.
Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.
- Первым делом необходимо найти ровную поверхность.
- Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
- Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
- Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.
Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.
