Замена цепи ГРМ Хонда Фит
Для замены цепного привода ГРМ нет определенного регламента. Цепь ГРМ Хонда Фит меняется только тогда, когда ее растяжение превышает норму. При этом в процессе эксплуатации она растягивается, но это компенсируется посредством натяжения цепи.
Одним из явных признаков растяжения цепи является появление металлического шелеста (вначале он будет только при пуске на холодную, потом будет слышен постоянно). Шум цепи ГРМ Хонда Фит говорит о необходимости проведения срочной диагностики.
Работы по замене производятся на яме или подъемнике.
Демонтаж цепи:
- Демонтировать колеса в передней части машины.
- Снять брызговик, находящийся снизу.
- Убрать ремень генератора.
- Удалить 2 крепежа кронштейна (А).
- Выкрутить не до конца болт генератора (В).
- Демонтировать промежуточный ролик.
- Убрать крышку головки блока цилиндров.
- Поршень 1-вого цилиндра поставить в ВМТ (значение «UP» звездочки коленвала будет смотреть вверх, а выемки звездочки будут расположены в плоскости головки блока).
Выемка на шкиве и репер должны быть совмещены.
- Демонтировать шкивы насоса антифриза и коленвала.
- Убрать масляный поддон.
- Снять разъем датчика коленвала, затем 2 клипсы.
- Поддомкратить мотор, подложив под него подходящий брус.
- Отключить провод заземления, затем кронштейн передней опоры мотора.
Убрать генератор, ротор датчика вращения коленвала, крышку ГРМ.
Проверить промежуток между звеньями – самое меньшее допустимое значение 15 мм, тогда как нормой является 19 мм. При условии, что растяжение находится в пределах нормы, можно подтянуть цепь ГРМ на Хонде Фит, а не менять ее.
- Контрактную плоскость натяжителя смазать моторным маслом.
- При помощи отвертки зафиксировать положение натяжителя (А), далее до конца выкрутить крепеж (В) и не до конца крепеж (С).
Демонтировать натяжитель.
Убрать башмак и направляющую цепи.
Демонтировать старую цепь.
Монтируем новую цепь:
Коленвал будет стоять в ВМТ.
- Метку на звездочке необходимо сопоставить с указателем маслонасоса.
- Поршень 1-вого цилиндра поставить в верхнюю мертвую точку (значение «UP» звездочки коленвала будет смотреть вверх, а выемки звездочки будут находиться в плоскости головки блока).
Достать новую цепь и поставить ее цветным звеном на звездочку коленвала (напротив метки).
Далее накинуть цепь на звездочку распредвала так, чтобы указатели совпали с 3-мя цветными звеньями.
- Установочный болт башмака (А) смазать моторным маслом.
- Поставить башмак натяжителя и направляющую.
Поставить натяжитель, закрутить болт.
- Контактную часть натяжителя также смазать маслом.
- Зажав башмак, прокрутить натяжитель слева направо.
- Поставить и закрутить крепеж.
- В этот момент нужно визуально оценить состояние переднего сальника коленвала – если деталь сильно повреждена, нужно ее заменить.
- Новый сальник устанавливается при помощи оправки, при этом должен быть сохранен оптимальный промежуток между сальником и крышкой.
- Удалить герметик с крышки и крепежных элементов.
- Прочистить контактные поверхности крышки ГРМ.
- Поставить ротор (А) датчика коленвала на коленвал (В).
Положить новый слой герметика на контактные части блока цилиндров и крышки ГРМ (на те участки, которые отмечены на рисунке буквой А, нанести герметик слоем 1,5 мм; на те, которые буквой В – 3 мм). После быстро – пока герметик не схватился – установить на место детали.
Поставить крышку ГРМ.
Поставить клипсы и присоединить разъем датчика коленвала.
Поставить кронштейн передней опоры мотора и затянуть крепежные элементы в порядке, указанном на рисунке.
Подключить провод заземления.
- Поставить на место поддон.
- Поставить шкив коленвала.
- Закрепить крышку головки блока.
- Закрепить шкив насоса системы охлаждения.
- Поставить промежуточный ролик.
Закрепить кронштейн генератора.
- Поставить ремень привода, отрегулировав натяжение.
- Закрепить нижний брызговик и поставить на место колеса.
- Данные датчика коленвала нужно будет сбросить и ввести заново.
Теперь вы знаете, как заменить цепь ГРМ Хонда Фит, как выставить метки и правильно собрать элементы. Процедура по замене цепи в сервисе стоит несколько десятков тысяч рублей. Самостоятельная замена элемента позволит сэкономить значительную сумму денег и быть уверенным в качестве установки.
Демонтаж:
- Поднять переднюю часть автомобиля и демонтировать колеса.
- Снять грязезащитный щиток.
- Снять натяжитель ремня привода.
- Демонтировать крышку головки блока цилиндров (ГБЦ).
- Поставить первый поршень в ВМТ – при этом отметка ‘‘UP» (А) шестерни распредвала окажется вверху, а метки ВМТ (В) совпадут с верхним уровнем головки.
- Убрать шланг положительной вентиляционной системы картера.
- Демонтировать шкив коленвала.
- Поддон масла необходимо поддомкратить, положить брус из дерева.
- Снять крепеж, держащий трубопровод кондиционера (А) и реактивную штангу (В).
- Убрать кабель соединяющий на «массу» (А), далее боковое крепление мотора (В).
- Снять с автомобиля масляный насос.
Диагностика цепи:
После проведения указанных выше процедур необходимо измерить цепь привода газораспределителя. Измерения проводятся от корпуса до нижней части плоской зоны тяги натяжителя. Допустимый максимум составляет 14,5 миллиметров. В том случае, если указанный диапазон превышен, необходимо произвести замену.
- Шкив коленвала поставить обратно (при этом крепление затягивать до конца не нужно).
- Пустить коленвал по направлению против часовой, сжав этим автоматич. натяжитель.
- Сопоставить отверстия в замке (A) и автоматич. натяжителе (B).
- Вставить в них калибровочный штифт 1 мм (C) и пустить коленвал по часовой так, чтобы штифт был зажат.
- Убрать натяжитель и снять вал.
- Убрать направляющий цепи (A) и рычаг натяжителя (B).
- Снять цепь ГРМ Хонда Цивик.
Порядок установки новой цепи:
Поставить коленвал в ВМТ, сопоставив при этом отметки (А) звездочки и блока цилиндров (В).
То же самое сделать с распредвалом. Отметка (А) звездочки будет стоять вверху, а ее отметки верхней мертвой точки (В) совпадут с верхней границей ГБЦ.
Поставить цепь на звездочку коленвала, при этом цветное звено привода (А) должно совпасть с отметкой (В) на ней.
Повторить действие для распредвала.
Поставить направляющий (A), рычаг натяжителя (B), затем сам автоматич. натяжитель.
Из натяжителя достать стопорный или калибровочный штифт.
- При необходимости сменить прокладку масляного блока.
- Протереть и просушить сопоставляемые плоскости.
Смазка герметиком:
Обмазать часть масляного насоса, которая будет соединяться с блоком цилиндров, жидким герметиком P/N (например 08C70-K0234M).
- На поломанную ось нанести жидкую прокладку.
- Положить герметик на верхнюю сторону блока цилиндров (А) и картера крышек коренных опор, которые будут соединяться с насосом (B).
- Положить герметик P/N (например, 08C70-K0234M) на поддон.
ВАЖНО: С составом необходимо работать очень быстро. Слой пригоден к использованию в течение 5 мин
после нанесения, если прошло больше времени, необходимо убрать высохший слой и нанести на его место новый.
- Заменить уплотнительное кольцо (А).
- Поставить кромку маслонасоса (В) на поддон (С), поставить насос на блок мотора (D). Поставить установочные болты, не закручивая (Е).
- Закрутить болты 8 мм (F), далее 6 мм (G) и в последнюю очередь установочные элементы.
- Лишний состав удалить. До заливки масла в масляный насос должно пройти не менее 30 минут. Еще 2,5 часа необходимо выждать до запуска мотора.

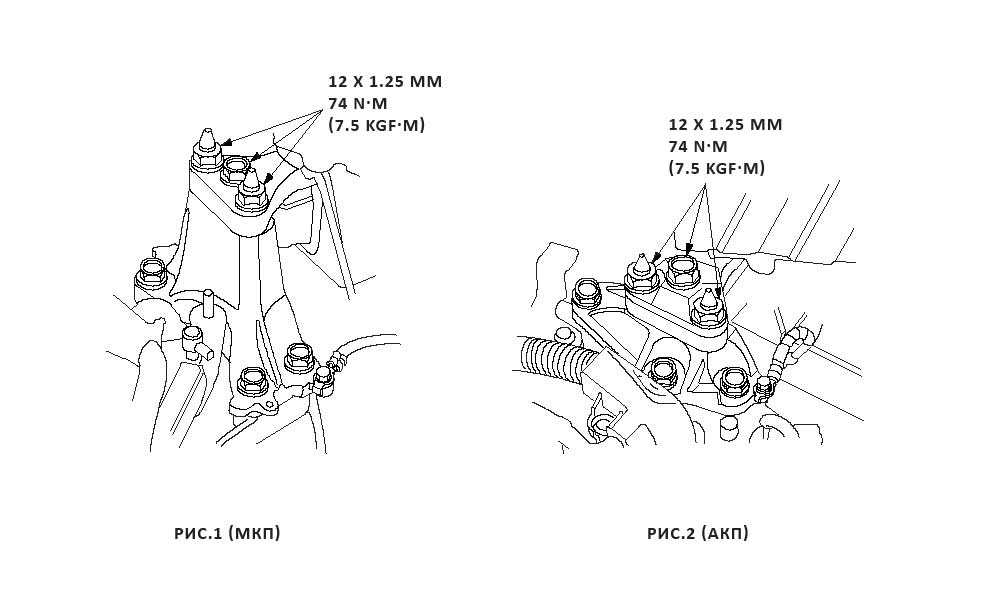

Поставить кронштейн боковой опоры мотора (A), не до конца закручивая новые гайку(В) и болт (C).
- Подсоединить кабель на «массу» кузова (D).
- Корпус воздухоочистителя демонтировать в сборе.
- Ослабить болты держателей силовой передачи (А).
- Поднять подъемник на максимум вверх.
- Болт реактивной штанги нижний ослабить (А).
- Спустить авто вниз.
- Закрепить крепежи кронштейна боковой опоры силового агрегата.
Закрепить крепежи трансмиссии.
Вновь поднять машину на максимум вверх и закрутить болт нижней реактивной штанги.
- Спустить автомобиль и поставить на место корпус воздухоочистителя.
- Поставить и закрепить верхнюю реактивную штангу (А).
- Закрутить болт (В) трубки кондиционера.
- Поставить шкив коленвала.
- Поставить трубопровод системы положительной вентиляции картера.
- Поставить крышку ГБЦ.
- Поставить натяжитель ремня привода.
- Поставить грязезащитный щиток и колеса машины.
- Проверить работу всех систем.
Рейтинг Публикации
Начните крутить коленвал, необходимо провернуть его на 2 оборота так, чтобы метка шкива распредвала UP находилась сверху. Выставите по меткам коленвальный шкив и проверьте их совмещение с распредвальными.
Не буду рассказывать как я бегал на след. Ценник был от до 6 рублей, причем 1 в 1 я нашел только за 6 рублей, остальные или крепления другие, или фишки другие, или расположение фишек другое… Вот у тоеты что на 3s fe что на 3vz-fe генераторы одинаковые, а на хонде че то выдумывают, даже на одинаковые двигателя ставились разные генераторы.
В итоге этот болт мне сделал отец на работе, мы вставили его, но поставив генератор небыло зарядки. Пришлось отдавать в ремонт, за рублей мне мужичок сделал провод оборвали когда болт ставили да и заодно проверил состояние щеток и диодный мост.
Генератор работает Смотрим метки: Убеждаемся по крашеным меткам на ремне правильно ли он сел и прокручиваем шкив коленчатого вала около двух оборотов против часовой стрелки для того, чтобы он нормально улёгся в шкивах. Собираем всё в обратной последовательности
При сборке необходимо уделить внимание следующему: Ну и как дополнение можно заменить сразу помпу охлаждающей жидкости и например передний сальник коленвала, сальник распредвала
Иначе при замене этих деталей придется повторить процедуру замены ГРМ. Как зафиксировать шкив коленвала Самый верный способ, это использовать спец инструмент для фиксации ГРМ. Второй вариант — это сделать самодельный ключ из гайки в 50мм и прутка арматуры. Третий вариант возможен, если в шкиве имеются отверстия, тогда меж ребром кузова и шкивом можно установить болт 10мм — например старый болт ГБЦ.
Четвертый вариант срабатывает не очень часто, но можно попробовать зафиксировать коленвал благодаря переключению на 5 передачу МКПП и выжиманию тормоза.
Если фиксация удалась, длинной усиленной головкой на 19 рывком против часовой стрелки — срываем болт шкива коленвала. Шаг 6 Берем специальное приспособление ключ и упираем его во что-то, при помощи трубы и качественного воротка откручиваем гайку шкива. Даже в результате того, что коленвал движется против движения, гайка имеет стандартную резьбу.
Шаг 7 При помощи съемника демонтируем шкив и разъединяем фишку с расположенного на коленвале датчика. Он будет мешать при откручивании нижних винтов корпуса.
Метки должны совпадать с плоскостью головки блока. Далее ставим на место новый ролик ГРМ, одеваем пружинку. Надеваем ремень, следим, чтобы та часть ремня, которая приводит распредвал в действие, была натянута, чтоб метки двигались синхронно. Поле того как ремень одет временно ставим на место шкив коленвала со шпонкой и нижнюю крышку ГРМ, чтоб проверить потом совпадение меток и крутим коленвал на 2 полных оборота, чтоб метка UP на шкиве распредвала снова оказалась вверху.
Выставляем шкив колена по меткам и дальше проверяем, совпали ли метки на шкиве распредвала. Если не совпали — переставляем ремень и опять проверяем.
Данный механизм саморегулируемый 1. Нижняя защита ГРМ снимается, а шкив со шпонкой ставится на место, но не прикручивается 3. МЕГА-ключом поворачиваем шкив коленвала на зуба 4.
Установка ремня привода ГРМ Honda Civic
Ремень натянут с необходимым усилием пружинкой ролика. Снимаем шкив, не теряем шпонку Ставим на место датчик положения коленвала, Надеваем нижнюю защиту ГРМ, Шкив коленвала, затягиваем болт на нём той же приспособой, которая использовалась для откручивания.
Как открутить болт шкива коленвала на Хонде (Honda)
На всякий пожарный ещё раз проверяем совпадение меток. Если всё ок — собираем всё в порядке, обратном разбору.
Общие данные
В случае, если Вы понимаете риск использования неоригинальной продукции и готовы установить его в свой автомобиль, ориентируйтесь на вдвое меньший ресурс узла, даже если использован только один элемент комплекта ремня ГРМ.
Используются следующие номера колодок по Nisshinbo: Рекомендуются колодки проверенных производителей, — Nisshinbo, Nissin, Sumitomo SEI , или оригинальные тормозные колодки. Их ресурс замены может достигать км. Регламент регулировки клапанов , — 40 км пробега. Прокручивайте очень аккуратно, так как может быть шанс встречи поршня с клапанами.
После установки ГРМ, вы можете проворачивать шкив только против часовой стрелки, для предотвращения сбоя натяжения ролика. Поставили ремень — крутить шкив против часовой стрелки. Ремень натянут меж трех точек: Роликом натягивается только правая часть ремня, если выставить оба шкива в ВМТ левая часть ремня будет не натянута.
Для натяжения левой части поверните коленвал на зуба против часовой стрелки. Для натяжения правой части можете немного «поднять» ролик натяжения и затянуть болт ролика на 45нм. После рекомендуется сделать несколько циклов поворота коленвала. Все видели неродные пороги на моей Ложке? В шпакле и ржавчине. Отпугивающие окружающих и вызывающие у большинства людей мысль «старое гнилое японское ведро» Решился все-таки покрасить их.
Где получилось очистили от ржавчины и шпатлевки, пошкурили, побрызгали преобразователем ржавчины «Цинкарь» обезжирили и прогрунтовали. Много фоток ДО есть в этом бортовике, но вот новенькие 2 гонки Тут немного их видно И тут Чистые, неровные.
Комментировать
Ровнять не стали, так и покрасили. А он взял и не высох до отъезда. Так и езжу серым. Выглядит как-то так Вообщем-то сделали на пофиг, потому что если делать нормально — то надо сразу менять пороги на родные. Все равно лучше, чем было.
Снимите правое переднее колесо и нижнюю защиту. Отверните болт А крепления, стопорный болт В , затем снимите ремень С привода насоса усилителя рулевого управления.
Система зажигания
Отверните гайку А крепления промежуточного шкива, регулировочный болт В и снимите ремень С привода компрессора кондиционера. Отверните гайку крепления А , стопорный болт В и снимите ремень С привода генератора. Положите деревянный брусок между пятой домкрата и двигателем. Снимите кронштейн верхней опоры двигателя.
Замена ремня ГРМ honda civic / Часть №1
Отправленный:admin в Двигатель 23.08.2013 0 60654 Просмотры
Сегодня Я вам расскажу о замене ремня ГРМ на автомобиле Honda Civic Ferio. Собственно мало кто решается на такой шаг и тема вряд ли популярная, тем не менее, для людей которые все таки решили произвести замену ремня привода распределительного вала эта информация будет очень полезна. Так как в интернете имеются некоторые особенности оформления текста, дабы повысить релевантность сайта, фраза замена ремня ГРМ будет встречаться часто, ну и некоторые другие фразы. Не обращайте внимания.
Историю о замене ремня ГРМ Я буду описывать в несколько заходов, в связи с острой нехваткой времени, потому что как оказалось замена ремня ГРМ производится быстрее, чем сам рассказ о замене ремня ГРМ. Долгое оформление фотографий и написание текста, съедает уйму времени. Так что, кто дочитал, до этой строчки, можете быть уверены, если у вас есть необходимый инструмент для замены ремня ГРМ и терпение Вы без труда сможете произвести это не сложное ТО.
В целом на замену ремня привода распределительного вала у меня ушло 2 дня, с учетом того, что Я все это делал впервые и все ключи изготавливал или находил по ходу дела. Конечно самое сложное, это открутить шкив коленчатого вала, для чего требуется особый ключ изготавливаемый из гайки на 50 мм и любых других деталей, но об этом подробнее будет описано позже.
1. Периодичность замены ремня ГРМ.
Перед тем как производить замену ремня ГРМ нужно знать следующие вещи:
1) Периодичность замены ремня ГРМ, на автомобиле honda civic ferio в соответствии с русскоязычной инструкцией по эксплуатации составляет 100 000 км пробега или через каждые 5 лет.
2) Сам ремень ГРМ на honda civic ferio в случае его правильной установки, и нормальной эксплуатации(нормальной значит, что вы ездите плавно и ускоряетесь только при обгоне, а не жмете на гашетку всякий раз когда только возможно) способен пройти 160000 км и больше.
3) Согласно инструкции по эксплуатации на honda CR-V 1994—2001 года выпуска (на которых используется подобный ремень.) ремень ГРМ меняется через 168 000 км пробега или через 7 лет эксплуатации. Но при эксплуатации в тяжелых климатических условиях (при температурах воздуха выше 32 или ниже 29 градусов Цельсия) ремень меняется через 96 000 км пробега.
Вывод: Производить замену ремня следует через 100 — 120 тыс. км. пробега или через 6 — 7 лет эксплуатации.
Мой опыт: Замену ремня привода распредвала (ГРМ) Я произвел, через 113 000 км пробега и 8 лет эксплуатации автомобиля (3 года в России), при этом ремень был в хорошем состоянии и натяжной ролик имел незначительный ход подшипника. Вообще, знай Я что ремень находится в таком хорошем состоянии, замену его произвел бы еще через 20 000 км пробега.
Ниже привожу фотографии в хор. качестве ремня ГРМ после пробега в 113 000 км и 8 лет эксплуатации(из них только 3 года в России):
Ходовая часть
Тормозная система
Этот Сивик можно смело посоветовать тем, кто не любит часто менять расходники. Передние колодки на девятом поколении спокойно ходят по 80-100 тысяч километров даже на машинах с АКП. Диски, соответственно, могут быть родными и на пробеге более 200 тысяч.
Понятное дело, что до появления естественного износа диски можно испортить, например, перегревом. Основная причина более ранней замены – грязь и подклинивание пальцев, разбухшие пыльники из-за медной смазки и прочие ошибки эксплуатации.
Задние суппорты и колодки ходят все же не так долго, в среднем раза в полтора чаще, чем спереди, приходится менять колодки, да и механизм ручника при долгих простоях может закиснуть, особенно во влажном климате.
Тормозные трубки в 6-8-летнем возрасте уже подгнивают, хотя свищей и вздутий пока нет. Тормозные шланги тоже уже трескаются и могут даже течь. АБС подводит редко.
| Деталь | Цена оригинала | Цена неоригинала | Цена неоригинала 2 |
|---|---|---|---|
| Тормоза | |||
| Тормозные колодки передние | 7 571 | Pagid 2 157 | Blue Print 4 550 |
| Тормозные колодки задние | 5 617 | Pagid 1 409 | Blue Print 1 214 |
| Тормозной диск передний, 282х23 мм | 8 846 | TRW 2 682 | Blue Print 4 550 |
| Тормозной диск задний, 260х9 мм | 6 169 | TRW 1 595 | Blue Print 1 400 |

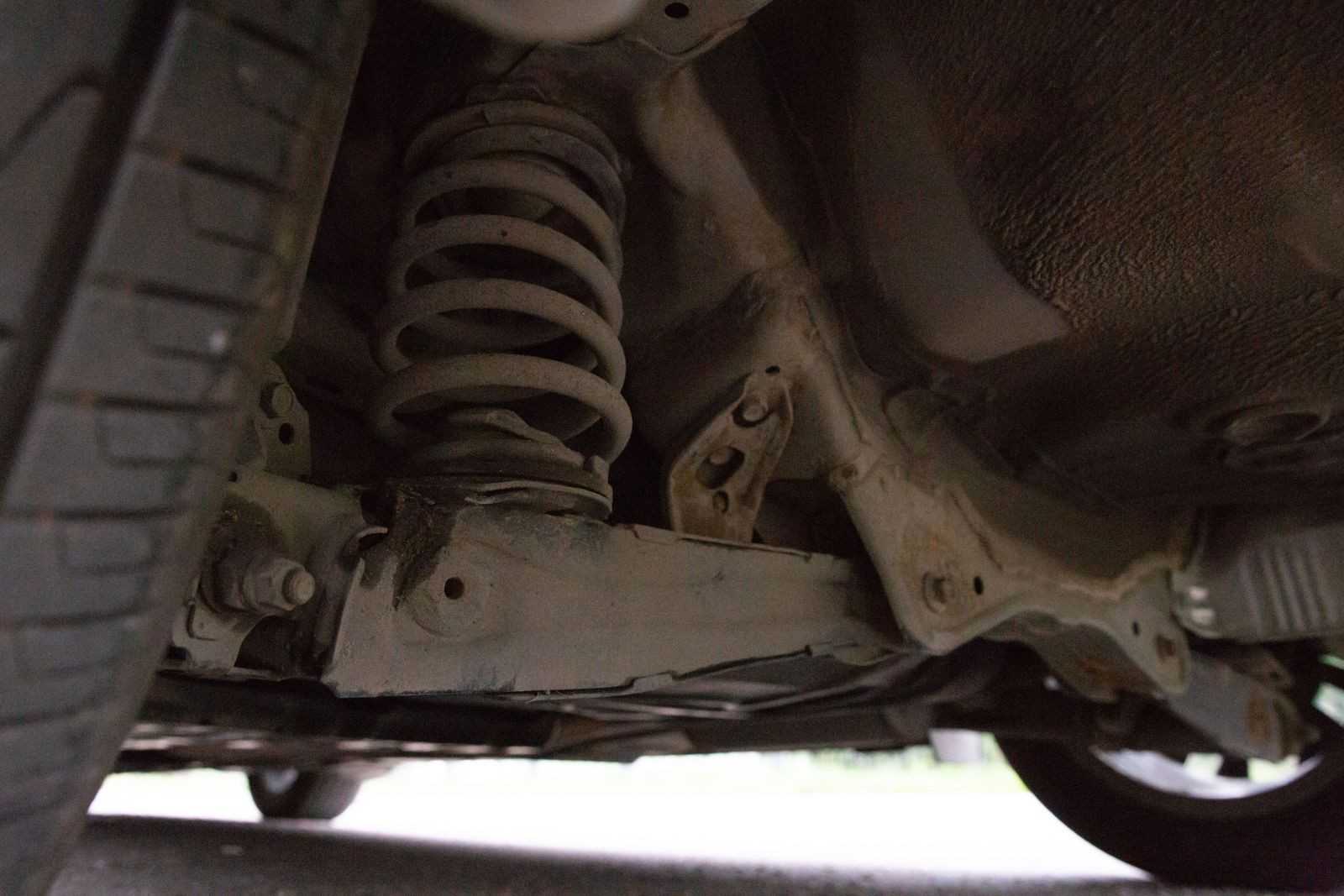

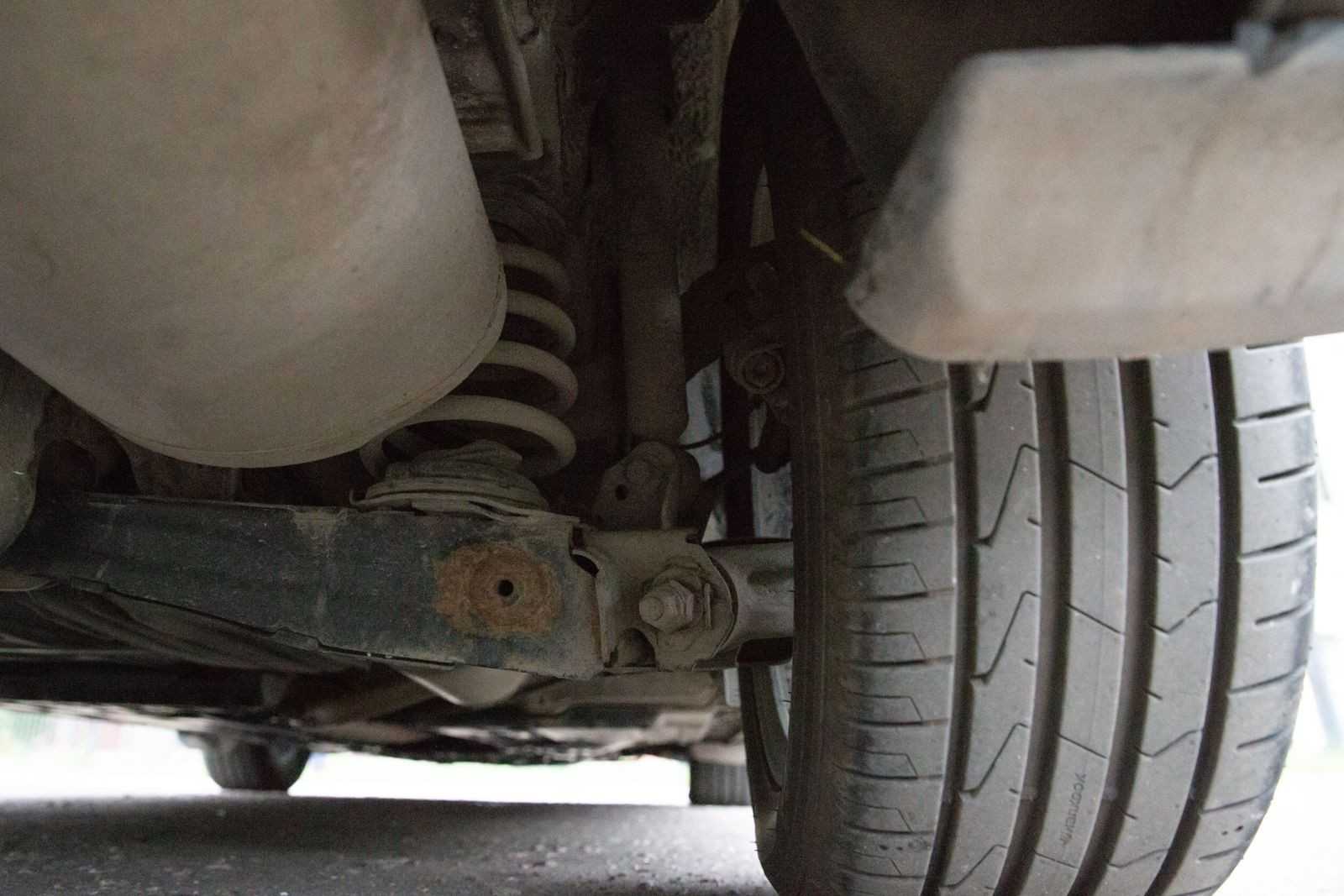

Подвеска
