Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

  • Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
  • Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
  • При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
  • Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Как сделать блок для согласования фаркопа своими руками

Универсальный модуль смарт-коннект заводского изготовления стоит около 55–100 долларов в зависимости от бренда и комплектации, которая придает дополнительные функции устройству. Если вы не хотите тратиться на покупку готового блока, и хоть немного понимаете в электронике, Smart Connect можно изготовить самостоятельно. Схема блока согласования для фаркопа довольно проста, и своими руками смастерить такое устройство совсем несложно. Для этого понадобятся:

  • плата для сборки электрической схемы;
  • пять диодов;
  • такое же количество реле;
  • коробка соответствующего размера;
  • разноцветные проводки;
  • паяльник, канифоль и припой.

Преимущества и недостатки самодельного блока

Нужно ли покупать блок согласования для фаркопа или сделать его своими руками, – каждый решает сам. Если нет навыков работы с электроникой и даже понятия о ней, затевать самостоятельное изготовление не стоит. Лучше потратиться и купить качественный модуль смарт-коннект заводской сборки.

Самодельный блок подключения прицепа

Главным преимуществом самодельного блока согласования являются меньшие материальные затраты на изготовление модуля Smart Connect, чем на его покупку. К недостаткам его можно отнести:

  • упрощенную конструкцию, обеспечивающую минимум необходимых функций;
  • затрудненный монтаж – для устройства разъемов жгутов необходима сложной формы коробка, что усложнит задачу изготовления модуля, а исходящие прямо из корпуса множество проводов создают дополнительные хлопоты при подключении блока;
  • меньшая надежность, не каждый автовладелец имеет навыки изготовления печатных плат, а соединение диодов и реле с помощью проводков чревато замыканием при обрыве одного из них либо повреждении изоляции, например, из-за перегрева.

«>

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

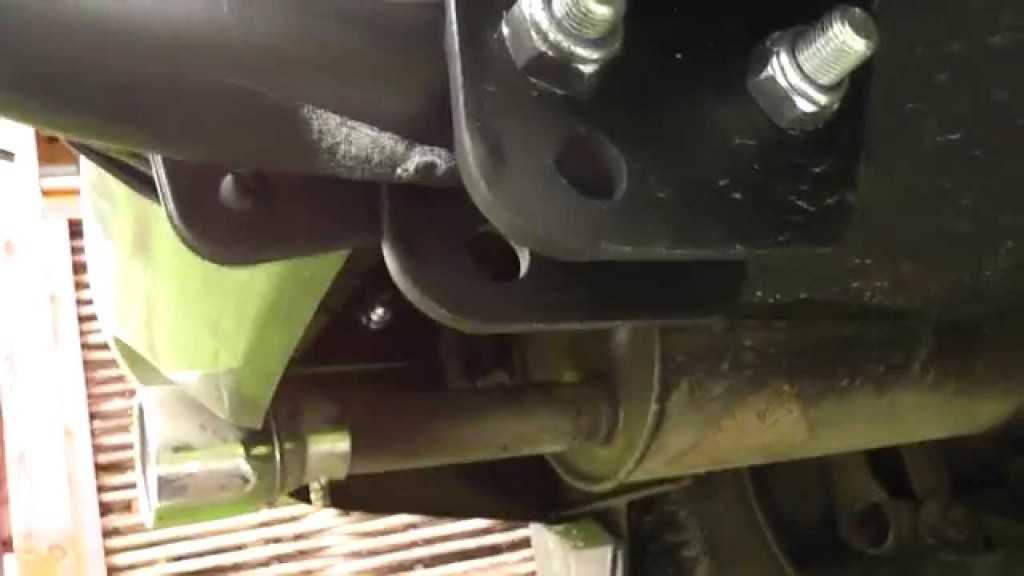

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:


Жилой модуль в прицеп: купить или сделать своими рукамиРубрика:Легковые прицепы

  • Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
  • Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
  • При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
  • Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Универсальный электрокомплект — UniKit

Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой автомобиля.

Достоинства:

  • В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.
  • Во многих современных автомобилях, в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д., используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.
  • Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями ( Volkswagen B6, Volkswagen Jetta и т.д. ), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям , очень слабы.
  • Это недорогой и надежныйспособ заменить оригинальный электрокомплект.

Зачем нужен блок согласования для электрики фаркопа

При такой схеме электропитания подключение электрооборудования фаркопа к соответствующим лампочкам автомобиля вызовет, естественно, изменение сопротивления в электроцепи, которое фиксируется системами Check Control и обнаружения перегоревших ламп, и ведет к блокировке соответствующей цепи. Кроме этого в этом случае подключенные световые приборы фаркопа могут работать некорректно: при включении поворотника горит сигнал торможения, например.

Чтобы этого не случилось, необходима установка блока согласования (Smart Connect), который подключается через отдельный провод к 12В автомобиля и не вызывает измения нагрузки в электрической цепи автомобиля.

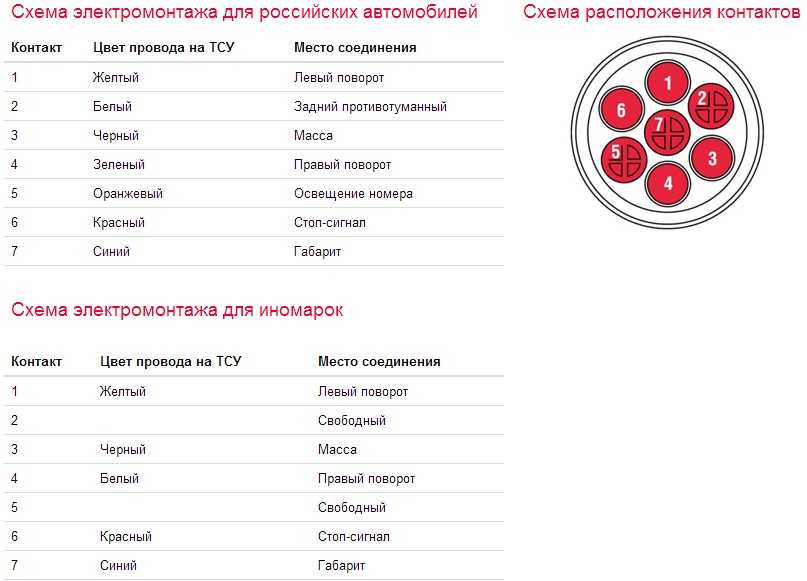

Контакт Цвет провода на ТСУ Место соединения
1 Желтый Левый поворот
2 Белый Задний противотуманный
3 Черный Масса
4 Зеленый Правый поворот
5 Оранжевый Освещение номера
6 Красный Стоп-сигнал
7 Синий Габарит

Схема электромонтажа для иномарок

Контакт

Цвет провода на ТСУ Место соединения
1 Желтый Левый поворот
2 Свободный
3 Черный Масса
4 Белый Правый поворот
5 Свободный
6 Красный Стоп-сигнал
7 Синий Габарит

Пошаговое подключение розетки фаркопа к машине

Порядок следующий:

  • Надо отрезать проводники соответствующей длины по схеме;
  • Зачистить и залудить концы;
  • Зафиксировать в розетке;
  • Собрать жгут в гофр;
  • Зафиксировать розетку;
  • Герметизировать проблемные места;
  • Протянуть гофр соответственно схеме монтажа;
  • Распаять концы в соединительной колодке;
  • Подключить проводники к разъёмам левого и правого фонарей;
  • Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

Зачем нужен блок согласования для электрики фаркопа

Современные автомобили оснащаются все новыми электронными системами для улучшения комфорта и безопасности водителей (ABS, TSP, ESP и др). При этом требуется огромное количество проводов для соединения всех этих устройств. Чтобы решить эту проблему производители используют систему CAN-BUS — все сигналы идут всего лишь по 2-м проводам. И когда нужно отобрать нужные сигналы, производители ставят блок дешифровки, от которого идут провода непосредственно к потребителям: к фонарям тормозной системы, противотуманным фарам, габаритным огням, поворотникам.

При такой схеме электропитания подключение электрооборудования фаркопа к соответствующим лампочкам автомобиля вызовет, естественно, изменение сопротивления в электроцепи, которое фиксируется системами Check Control и обнаружения перегоревших ламп, и ведет к блокировке соответствующей цепи. Кроме этого в этом случае подключенные световые приборы фаркопа могут работать некорректно: при включении поворотника горит сигнал торможения, например.

Чтобы этого не случилось, необходима установка блока согласования (Smart Connect), который подключается через отдельный провод к 12В автомобиля и не вызывает измения нагрузки в электрической цепи автомобиля.

Особенности подключения розетки фаркопа

Если вам нужно дополнительно прикрепить розетку ТСУ, ее следует установить в подрозетник фаркопа, а после этого подсоединить контакты согласно распиновке разъема фаркопа, электросхема подсоединения проводов. Добросовестные производители вкладывают в коробку с продаваемым товаром инструкцию размещения. Если такая распиновка отсутствует, каждому автовладельцу придется определять принадлежность тех или иных контактов самостоятельно.

Важно подготовить все необходимые инструменты и материалы для работы перед тем, как приступить к раскручиванию или закручиванию каких-либо болтов, шурупов, других крепежных деталей на автомобиле, автофаркопе либо прицепном автоустройстве. Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

  • собственно розетка для фаркопа;
  • демонтажные приспособления (для снятия бампера, как вариант — для подрезки заднего бампера, если они будут необходимы);
  • изолента, термоусадка;
  • крепежные элементы, в том числе крепежная пластина;
  • отвертки и гаечные ключи (набор разных размеров гаечных ключей);
  • паяльник;
  • провода (при отсутствии их в комплекте рекомендуется выбрать медные провода указанной толщины);
  • клеммы соединительные для контактных концов проводов (могут продаваться вместе с фаркопом, в противном случае легко купить самостоятельно на рынке, базаре или в строительном гипермаркете);
  • схема подключения розетки фаркопа (желательно на бумажном носителе).

Для тех автовладельцев, которые решили устанавливать ТСУ и осуществить монтаж розетки своими руками, следует учесть такое правило: толщина каждой из жил в многожильном проводе должна быть не менее 1,5 мм.

Принципы работы модулей

Схема работы блока согласования смарт-коннект для фаркопа довольно-таки проста. Он принимает данные, исходящие из основных компьютерных систем транспортного средства, после чего перенаправляет строго дозированную нагрузку на соответствующий энергопотребитель. Особенность блока согласования смарт-коннект для фаркопа заключается в том, что схема его работы предусматривает наличие систем защиты, которые служат надежным предохранением для всех электроцепей и вычислительных устройств автомобиля, защищая их от перенапряжения. В результате этого главный компьютер не фиксирует дополнительных устройств и продолжает функционировать в обычном режиме.


Модуль фаркопа-блок согласования UniKit

По набору опций на данный момент различается два вида модулей для фаркопов: с базовой и с расширенной комплектацией. В опции базового набора входят:

  • контроль поворотных сигналов на прицепе автомобиля;
  • контроль за противотуманными фарами, установленными сзади;
  • выключение парктроника в то время, когда транспортное средство соединено с прицепом;
  • в опции расширенного набора входят;
  • контроль за подключением всех электросистем прицепа;
  • управление тем прибором габаритного освещения, который находится слева;
  • корректировка противотуманки, так же находящейся слева;
  • защита от угона.

Электропроводка автомобиля Honda Civic 1998-1999

зажигание чёрный с жёлтым на рулевой колонке
стартер чёрный с белым на рулевой колонке.
ACC белый с чёрным или белый с красным на рулевой колонке.
отопитель жёлтый на рулевой колонке.
габариты красный с зелёным (+) на рулевой колонке или зеленый разъем за приемником.
ближний свет красный с белым (+) в верхней части коробки предохранителей.
тахометр синий на катушке.
концевик дверей светло-зелёный с красным (-) в голубом разъеме, прикрепленном к коробке предохранителей или на водительской стойке лобового стекла.
концевик багажника синий с чёрным в голубом разъеме коробки предохранителей.
центральный замок Отрицательное управление
Запирание – зелёный с белым; Отпирание – зелёный с оранжевым (только водительская – синий с жёлтым)
На водительской боковине или в голубом разъеме около коробки предохранителей.
стеклоподъёмники Подъем левого переднего окна: красный с синим
Подъем правого переднего окна: красный с синим Подъем левого заднего окна: жёлтый с зелёным
Подъем правого переднего окна: синий с оранжевым
стоп зелёный с белым на лягушке.
дополнительная информация При удалении штатного приемника нарушается цепь дверных концевиков и должна быть восстановлена путем замыкания зелёного с красным и зелёного с чёрным проводов на зеленом разъеме радио.

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

  • семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
  • 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
  • семиконтактный (7-пиновый) американского образца – с плоскими штырями;
  • 13-контактный с разделением плюсовой и минусовой шин;
  • 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.
Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка

Важно, чтобы контакты не были окислены или отгнили.

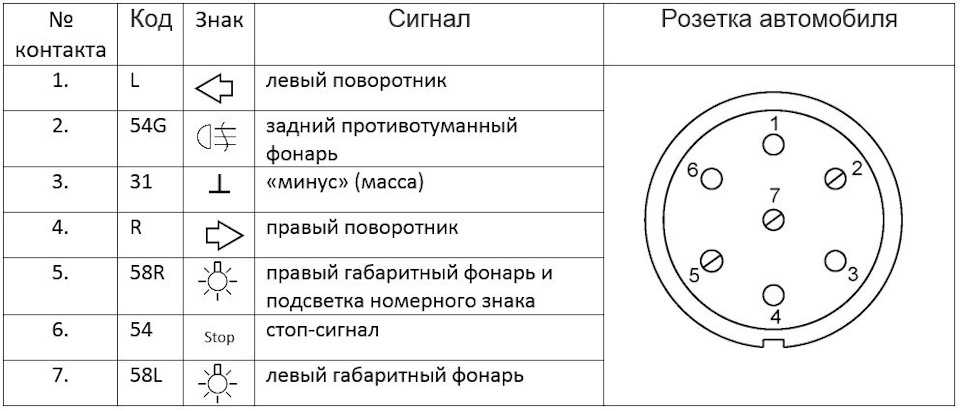

Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине

Все компоненты качественно соединены.
Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.
Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

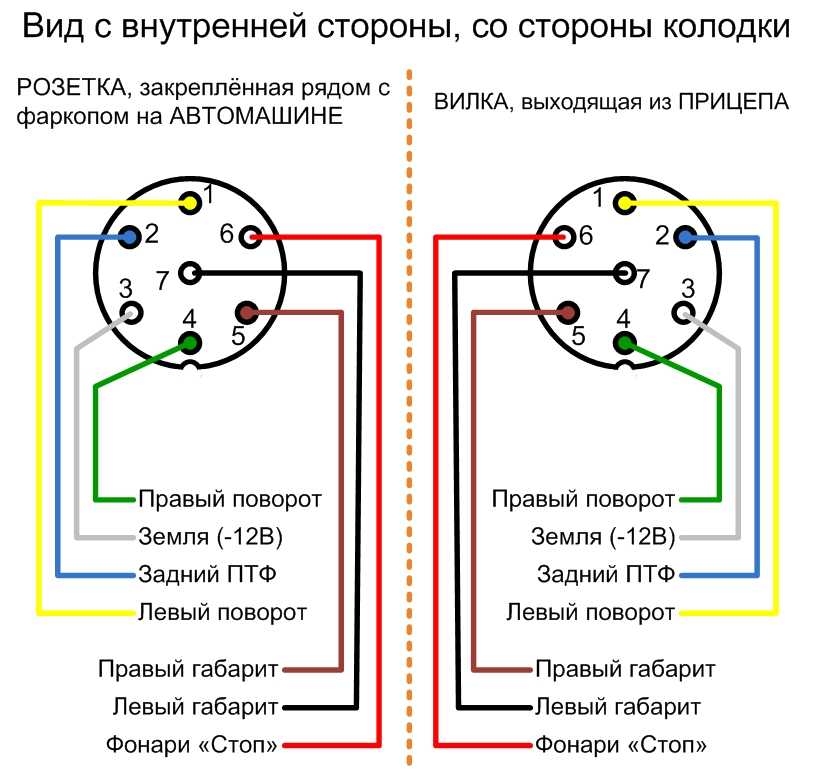

Распиновка розетки фаркопа 7 пин в легковых автоприцепах


Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.
