Снятие и установка корпуса дросселя

Снятие

2.	Снимите корпус воздухоочистителя в сборе.

3.	Снимите впускную трубу.

4.	Снимите крышку инжектора.

5.	Снимите шланг (А) бачка абсорбера паров топлива (EVAP), вакуумный шланг тормозного усилителя (B), шланг (С) системы положительной вентиляции картера (PCV) и фиксатор шланга насоса гидроусилителя рулевого управления (P/S) (D). ABCD

6.	Снимите крышку быстроразъемного соединения (А), затем отсоедините шланг подачи топлива. A

Снимите разъемы жгута проводов двигателя и фиксаторы жгута проводов со впускного коллектора.

Разъем исполнительного элемента привода дроссельной заслонки
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
Электромагнитный клапан продувки бачка абсорбера паров топлива (EVAP).
Разъем исполнительного элемента клапана системы настройки впускного коллектора (IMT)

8.	Снимите шланги перепуска охлаждающей жидкости, затем заткните их.

9.	Снимите корпус дроссельной заслонки.

10.	Снимите фиксатор держателя шланга отопителя.

11.	Поднимите машину на полную высоту подъемника.

12.	Снимите скобу крепления впускного коллектора.

13.	Опустите машину на подъемнике.

14.	Выньте болты и гайки крепления впускного коллектора, затем снимите коллектор с головки цилиндров.

15.	Снимите хомут жгута проводов, затем выньте впускной коллектор из автомобиля.

Дроссельная заслонка в двигателе 1,8 л

Снятие и установка

1. Открываем капот.

2. Отщелкиваем четыре фиксирующие защелки верхней части корпуса воздушного фильтра, расположенных по ее периметру. Приподнимаем и затем убираем в сторону верхнюю часть корпуса воздушного фильтра.

3. Извлекаем и убираем в сторону фильтрующий элемент из нижней части корпуса воздушного фильтра.

4. Ключом с головкой на 5,5 ослабляем хомут крепления впускного патрубка дроссельной заслонки к нижней части корпуса воздушного фильтра.

5. Плоскогубцами или любым другим подходящим инструментом сжимаем ушки хомута крепления трубки системы вентиляции картера к нижней части корпуса воздушного фильтра и затем сдвигаем хомут по трубке.

6. Ключом с головкой на 10 отворачиваем два болта крепления нижней части корпуса воздушного фильтра.

7. Отсоединяем патрубок забора воздуха от нижней части корпуса воздушного фильтра.

8. Отсоединяем впускной патрубок дроссельной заслонки и трубку системы вентиляции картера от нижней части корпуса воздушного фильтра, сдвигая ее вправо (при необходимости поддеваем отверткой).

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Снятие и установка корпуса дросселя Honda Civic

Снятие и установка корпуса дросселя

Прежде чем приступать к выполнению процедур дождитесь полного остывания двигателя!

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!

2. Снимите воздушный рукав, соединяющий воздухоочиститель с корпусом дросселя.
3. Отсоедините электропроводку от датчиков положения дроссельной заслонки (TPS) и абсолютного давления в трубопроводе (МАР) на корпусе дросселя. Промаркируйте и отсоедините от корпуса дросселя вакуумные шланги.
4. Отсоедините от рычага дроссельной заслонки трос газа (см. Снятие, установка и регулировка троса акселератора) и трос привода дроссельной заслонки в режиме kick-down (модели с АТ см. 4-ступенчатая и бесступенчатая автоматические трансмиссии (ат и cvt)).
5. Отсоедините от корпуса дросселя шланги охладительного тракта. Сразу же закупорьте открытые концы шлангов с целью минимизации потерь охлаждающей жидкости.

6a. Отпустите крепеж корпуса дросселя (4 гайки , либо две гайки и два болта ) (см. сопроводительные иллюстрации). Отделите корпус дросселя от впускного трубопровода и снимите уплотнительную прокладку. Тщательно соскоблите следы старой прокладки с сопрягаемых поверхностей корпуса дросселя и нагнетательной камеры воздушного тракта.

6b. Крепеж корпуса дросселя нисходяще-поточной конструкции.

7. Установка производится в обратном порядке. Не забудьте заменить уплотнительную прокладку. Крепеж корпуса дросселя затяните с требуемым усилием. В заключение произведите регулировку тросы акселератора (см. Снятие, установка и регулировка троса акселератора) и привода дроссельной заслонки в режиме kick-down (см. 4-ступенчатая и бесступенчатая автоматические трансмиссии (ат и cvt)). Проверьте уровень охлаждающей жидкости, в случае необходимости произведите соответствующую корректировку.

Видео про «Снятие и установка корпуса дросселя» для Honda Civic

Установка горизонтального впускного коллектора на HONDA CIVIC

Очистка и адаптация (обучение) дроссельной заслонки Honda Civic 4D

Стартер Honda Civic 4D/5D 1.8 i-vtec. Снятие, разборка, чистка. Устранение скрежета при запуске.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Установка

1.	Установите хомут жгута проводов во впускной коллектор.

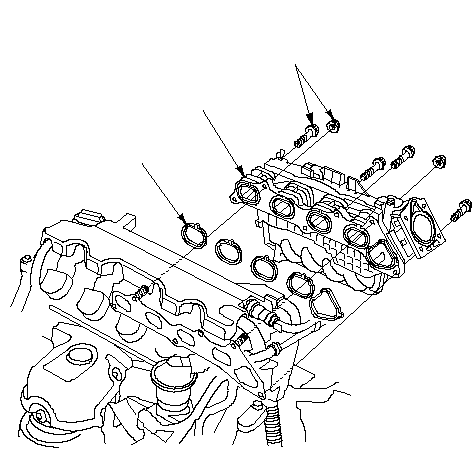

2.	Установите впускной коллектор (А) с новой прокладкой (В) и затяните болты/гайки в направлении «крест-накрест» в два или три этапа, начиная с внутреннего болта. AB8 x 1.25 mm24 N·m (2.4 kgf·m)

3.	Поднимите машину на полную высоту подъемника.

4.	Установите скобу крепления впускного коллектора (А). 6 x 1.0 mm9.8 N·m (1.0 kgf·m)8 x 1.25 mm24 N·m (2.4 kgf·m)A

5.	Опустите машину на подъемнике.

6.	Установите фиксатор держателя шланга отопителя. 6 x 1.0 mm9.8 N·m (1.0 kgf·m)

7.	Установите корпус дроссельной заслонки (A) с новой прокладкой (В). B8 x 1.25 mm24 N·m (2.4 kgf·m)A

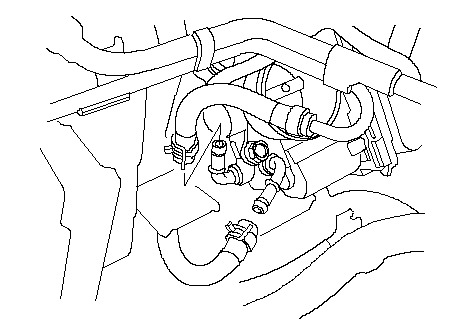

8.	Установите шланг перепуска охлаждающей жидкости (А).

Подсоедините разъемы жгута проводов двигателя и фиксаторы жгута проводов на впускной коллектор.

Разъем исполнительного элемента привода дроссельной заслонки
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
Электромагнитный клапан продувки бачка абсорбера паров топлива (EVAP).
Разъем исполнительного элемента клапана системы настройки впускного коллектора (IMT)

10.	Подсоедините шланг подачи топлива затем установите крышку быстроразъемного соединения (A). A

11.	Установите шланг (А) бачка абсорбера паров топлива (EVAP), вакуумный шланг тормозного усилителя (B), шланг (С) системы положительной вентиляции картера (PCV) и фиксатор шланга насоса гидроусилителя рулевого управления (P/S) (D). ABCD6 x 1.0 mm9.8 N·m (1.0 kgf·m)

12.	Установите крышку инжектора.

13.	Установите впускную трубу.

14.	Установите корпус воздухоочистителя в сборе.

15.

16.	Вытрите охлаждающую жидкость двигателя.

17.	После установки проверьте, чтобы все трубки, шланги и разъемы были установлены правильно.
