Восстановление рулевого наконечника своими руками

Замена рулевых тяг на ВАЗ 2107 (фото и видео): пошаговая инструкция

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма.

Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

тяги рулевые;
защитные чехлы;
гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Порядок выполнения ремонтных работ

Замена неисправной детали рулевого механизма производится в такой последовательности:

Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

comments powered by HyperComments

7vaz.ru

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто. Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый. Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

восстановление с разборкой;
ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80 тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к закачке через выполненное заранее отверстие жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии. На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Для чего нужны рулевые тяги?

Сегодня автомобили в основном оснащают рулевым механизмом реечного типа. Такая конструкция отличается простотой и компактностью. Она предопределяет наличие минимального количество тяг и шарниров, следовательно, такой узел более надежен, чем узел с редуктором червячного типа. Рулевая рейка отлично совмещается с подвеской McPherson в компоновке с передним приводом. Подобное сочетание позволяет добиться от автомобиля отличной управляемости и отзывчивости.

Тяги считаются достаточно надежным элементом узла. Чтобы они вышли из строя нужно действительно постараться. Повредить их можно за счет серьёзного механического воздействия, например, в момент удара колеса об камень. Такое столкновение неизбежно приведет к деформации элементов рулевого управления. Основную часть удара принимают на себя шарниры, резиновые вкладыши, что приводит в непригодность всю систему управления.

Дополнительные советы

Закручивать болты и гайки рекомендуется с определенным усилием при помощи динамометрического ключа. Информацию о моментах затяжки можно найти в интернете на тематических сайтах. Если такого ключа у вас нет и покупать его не планируете, просто будьте внимательны. Чрезмерными усилиями можно сорвать резьбу, а ослабленные резьбовые соединения могут сказаться на безопасности. Чувствуйте меру.

Снятые болты и гайки при необходимости очищайте щеткой по металлу, обрабатывайте «Жидким ключом», смазывайте графитной смазкой. Это предотвратит закисание и облегчит работы в будущем.

После любого вмешательства в систему подвески рекомендуется делать развал-схождение на специализированных СТО.

Замена шаровой опоры своими руками: инструкции с фото и видео 5 (100%) 3 проголосовало

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Восстановление

Наждак или болгарка.
Экструдер.
Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
Слесарные тисы.
Сварочный аппарат (лучше полуавтомат).
Компрессор.

Реставрация опор может происходить двумя способами:

Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
новый наконечник устанавливается в обратной последовательности;
после замены детали устанавливаем колесо на место и убираем домкрат;
аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя

Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

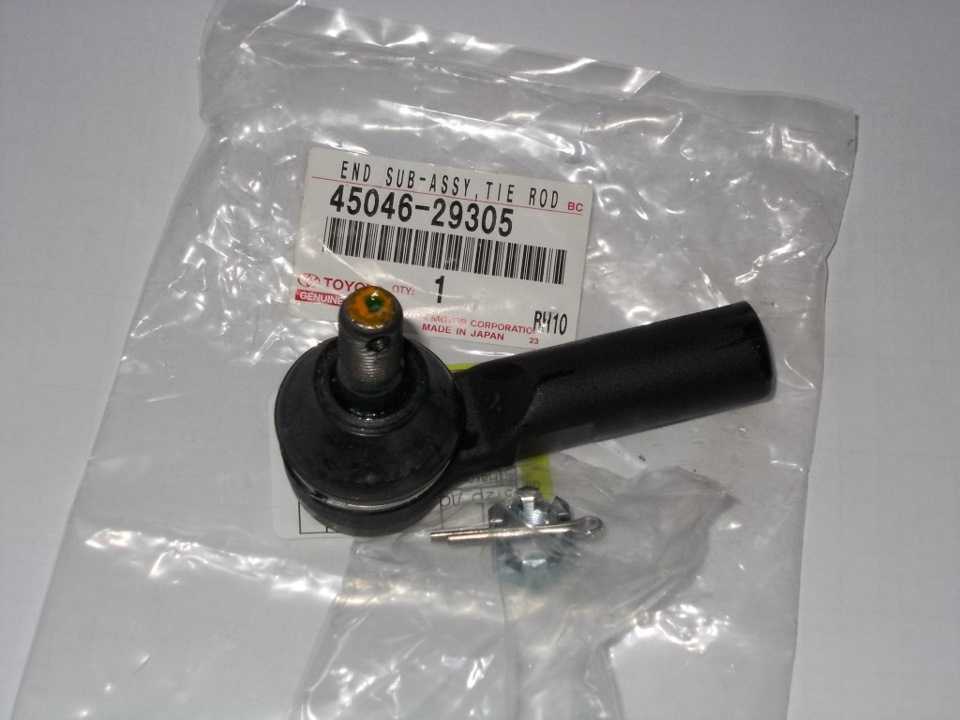

Рулевые наконечники являются неотъемлемой частью передней подвески и рулевого управления любого современного автомобиля. Рулевые наконечники вместе с другими элементами рулевого управления отвечают за поворот передних колес автомобиля на требуемый угол.

Когда менять

Устройство элементов таково, что они располагаются на концах рулевых тяг. Отсюда и название — наконечники.

Сами тяги обладают достаточно внушительным эксплуатационным ресурсом, потому их меняют довольно редко. Этого не скажешь про наконечники.

Если следовать инструкциям, предусмотренным в руководстве по эксплуатации, тогда замену следует выполнять примерно каждые 40 тысяч километров пробега. Но все же показатель средний. В зависимости от ситуаций, условий эксплуатации и качества нынче установленных элементов, ремонт может потребоваться позже или раньше.

На степень износа компонентов рулевой системы влияют следующие факторы:

Условия эксплуатации автомобиля;
Качество используемых наконечников;
Стиль вождения владельца автомобиля;
Качество дорог и пр.

Признаки поломки

При первых же признаках неисправности концевиков следует предпринять соответствующие меры по их устранению.

Определить, что элементы повреждены и уже не выполняют свою работу столь эффективно, как раньше, можно по характерным признакам:

Машина управляется сложно. Особенно это заметно при входе в резкие повороты;
На шинах рисунок протектора начинает изнашиваться неравномерно;
В передней части машины слышны нехарактерные звуки. Причем они могут доноситься как с одной стороны, так и с двух одновременно.

Указанные признаки поломки могут свидетельствовать не только о неисправностях наконечников рулевого механизма. Потому требуется обязательная проверка.

Резиновый пыльник

Диагностика проблемы

Стоит отметить, что некоторые умелые автомобилисты предпочитают не проводить замену поврежденного элемента, а реставрировать его, предполагая, что это позволит неплохо сэкономить. Но, вопреки подобным мнениям, отреставрированная деталь не сможет прослужить достаточно долго, а заводские характеристики рулевой системы при этом могут снизиться. Куда проще приобрести новую рулевую тягу и заменить ее.

В каких случаях требуется замена

Существует несколько признаков, свидетельствующих о неисправности рулевого управления и, возможно, повреждении рулевой тяги, но к наиболее распространенным из них относятся:

появление внештатных звуков разного характера (металлические стуки, скрипы);
вибрация или биение рулевого колеса;
появление люфта;
тугое вращение руля (для его поворота нужно прикладывать много усилий);
неконтролируемая смена прямого направления автомобиля во время движения.

Признаки неисправности рулевой тяги

При появлении хотя бы одного из вышеперечисленных признаков дальнейшая эксплуатация транспортного средства запрещена. Нужно как можно скорее провести диагностику системы управления. Возможно, вам придется произвести замену одного или нескольких элементов системы.

Важные моменты

В ходе самостоятельной диагностики нужно обращать внимание на некоторые моменты:

изучите поверхность защитных чехлов на предмет наличия механических повреждений (разрывы или трещины). Даже при незначительных дефектах чехол нужно менять;
проверьте надежность крепления регулировочной муфты к боковой тяге

Фиксация осуществляется с помощью специального хомута, на натяжку которого и нужно обращать внимание;
максимальная длина перемещения рулевого наконечника относительно оси пальцев не должна превышать отметку в 1,5 мм. Для диагностики требуются руки помощника – он проворачивает рулевое колесо, а вы в это время проверяете шаровые опоры наконечника на наличие люфта

Появление стука в рулевой рейке или люфта – это повод для проведения замены деталей.

Замена рулевой тяги своими руками

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

домкрат;
балонный ключ;
набор рожковых ключей и торцевых головок;
смазка WD-40 или другая аналогичная;
корщетка;
съемник (для наконечников закрытого типа);
молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.
