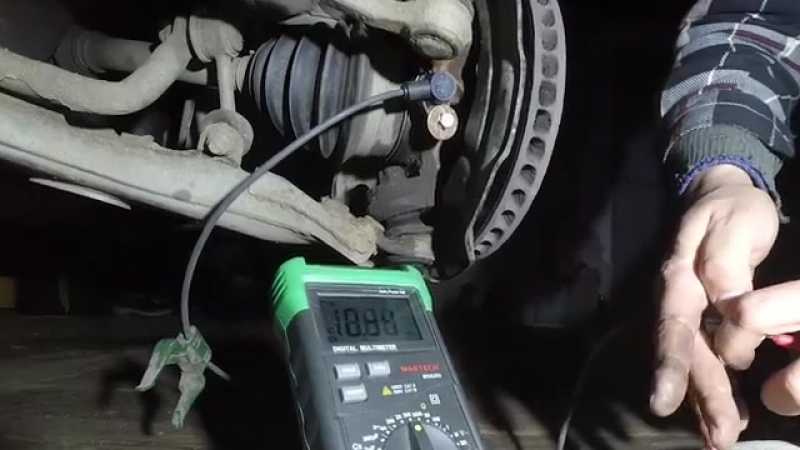

Как проверить датчик абс на работоспособность мультиметром

Использование ноутбука в качестве осциллографа

С технической точки зрения наиболее правильным методом проверки датчиков АБС профессионалы считают использование осциллографа. Однако прибор стоит дорого, и приобретать его только для проверки сенсоров не имеет смысла. А, вот если у вас есть ноутбук, то использовать его в качестве осциллографа достаточно просто. Сначала изготавливаем измерительный шнур для подключения разъема сенсора к микрофонному входу. Для этого понадобятся штекер mini jack 3,5 мм, два резистора и пару кусков провода подходящей длины. Денежные затраты на приобретение необходимых компонентов не превысят 50 рублей. Припаиваем провода к контактам мини-джека, а в разрыв монтируем резистивный делитель (для защиты звуковой карты) по приведенной ниже схеме.

Далее все просто:

Устанавливаем на ноутбук специальную программу «Осциллограф» (например, Winscope или Avangard).
Подключаем провода к разъему датчика АБС, а штекер к микрофонному входу.
Вращаем ступицу колеса.
При исправном датчике наблюдаем на экране четкий синусоидальный сигнал.

На заметку! Если у вас нет помощника, то одновременно вращать колесо и наблюдать за экраном ноутбука будет весьма затруднительно. Для удобства советуем воспользоваться функцией записи. Включив режим воспроизведения (после проведенной по вышеописанной методике проверки), вы сможете увидеть результаты тестирования.

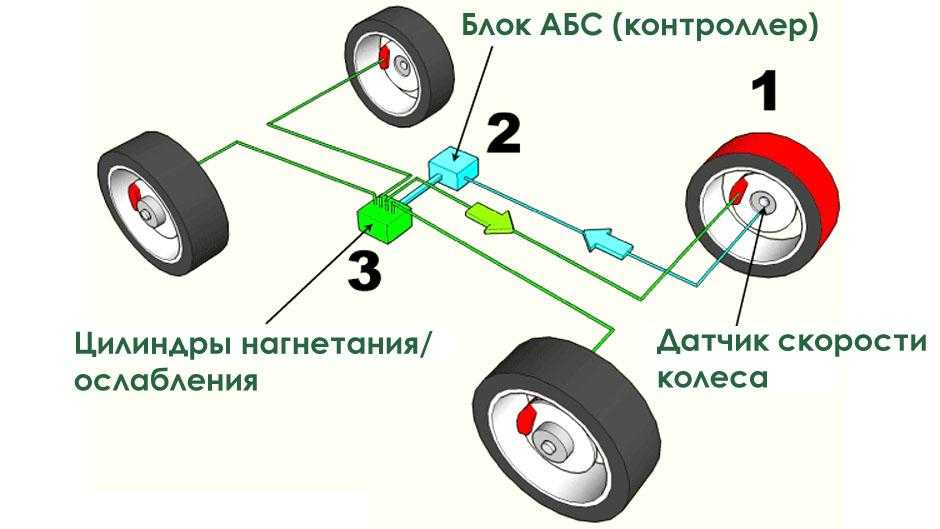

Задача антиблокировочной системы (ABS), установленной на подавляющем большинстве современных автомобилей, – не допускать движение машины «юзом» во время резкого торможения. Для этого в каждую ступицу вмонтирован специальный приборчик, передающий информацию о вращении колеса электронному блоку управления. Поскольку неисправность данного элемента нередко является причиной отказа системы, хозяину авто следует знать, как проверить датчик АБС в гаражных условиях.

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

Отсоединяют штекер провода от блока управления.
Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
Отрезают повреждённый участок провода, учитывая запас длины для пайки.
Снимают с отрезанного кабеля защитные чехлы и скобы.
На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
Припаять к концам нового жгута датчик и соединительный штекер.
Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

(24 голоса, среднее: 4.4 из 5)

Главная →

Обслуживание и Ремонт →

Варианты самостоятельной диагностики системы, если на панели приборов горит ABS

О наличии ошибок функционирования того или иного узла сообщает бортовой компьютер. На дисплее будет отображен код, соответствующий определенной неполадке.

Важно! Набор кодов ошибок, их обозначение разнятся. Все зависит от производителя

Уточнять расшифровки необходимо в инструкции пользователя, или в интернете.

Диагностику можно осуществить своими силами. Можно сделать что-то из нижеприведенного списка.

Самостоятельный контрольный тест. На сухом участке нормальной дороги разгоняемся до 100 км/час. Выключаем магнитолу, закрываем все окна, внимательно слушаем. Услышали треск (спереди, сзади, с правой или левой стороны)? Возможен люфт подшипника ступицы.
Посещение автомойки

В процессе уборки укажите, чтобы особое внимание уделили дискам и ступицам. Тщательная очистка позволит устранить самопроизвольное загорание чека АБС.
Проверка предохранителей

Если сгорел тот, что отвечает за антиблокировочную систему, провести замену.
Ставим авто на домкрат, внимательно изучаем область датчика, проверяем целостность кабелей. Заметили коррозию или грязь? Аккуратно чистим. После этого включение АБС должно исчезнуть.

Самый надежный способ (и самый дорогостоящий) – отправить авто на диагностику в сервисный центр. Благодаря особому оборудованию специалисты могут находить неисправность быстро и точно. Как вариант, можно позаботиться о приобретении такого оборудования, но его цена может для некоторых оказаться совершенно неподъемной.

Примеры работ по устранению распространенных ошибок

Ошибка p0325

Данная ошибка расшифровывается, как ошибка датчика детонации двигателя. Датчик детонации устанавливается на большинство двигателей. Он предназначен для корректировки угла зажигания двигатели при появлении эффекта детонации.

Такой эффект может быть следствием сбоя системы газораспределения и свидетельствует о более раннем зажигании. Раннее зажигание возможно и при некачественном бензине. Датчик преобразует механические колебания при детонации в электрические и подает на блок управления двигателя для корректировки угла зажигания.

Как правило, датчик имеет большой ресурс, выходит из строя только при механических повреждении или во время ремонтных работ. Новый датчик (артикул 30530-PLL-F01) стоит около 5.000 рублей. Расположен датчик чуть левее коллектора. Признаки неисправности: неровные обороты двигателя. Обороты как бы «душатся» блоком управления автомобиля во время движения.

Ошибка р1157

Данная ошибка расшифровывается, как ошибка датчика кислорода 1. Датчик кислорода в Аккорд 7 2,4Б имеет определенный ресурс, как и в других автомобилях. Изнашивается, точнее, выгорает металлизированное напыление керамической основы датчиков.

Никакая промывка в этом случае не помогает. Можно заменить датчик кислорода на аналогичный от производителя Denso, тем более, что именно этот производитель поставляет запчасти на дилерские СТО Хонда. Стоимость датчика немалая, поэтому перед принятием решения о его замене следует принимать после проверки качества разъема датчика и исправности электропроводки.

Основной признак неисправности датчика кислорода – увеличение до 50% потребления топлива.

Ошибка p0171 дважды

Ошибка расшифровывается, как «слишком бедная смесь». Качество смеси регистрирует лямбда-зонд (датчик кислорода). Он, конечно, и может быть причиной ошибки. Помимо этого, ошибка может возникнуть в результате следующих неисправностей:

В первую очередь следует проверить входную воздушную систему на предмет подсоса, особенно, если ошибка возникает не сразу после ее удаления. Далее можно промыть расходомер в средстве для промывки карбюраторов, после чего поменять топливный фильтр. Если ошибка остается активной, следует «подкинуть» заведомо исправные датчики (взять на время с исправного авто).

Ошибка p0141

Ошибка свидетельствует об обрыве нити подогрева второго датчика кислорода, либо неисправности цепи подогрева. В первую очередь следует проверить мультиметром напряжение в цепи подогрева лямбда-зонда 2. Если напряжение присутствует, необходимо поменять датчик кислорода 2.

Ошибка p0138

Ошибка по протоколу QBD II расшифровывается как «Высокое напряжение цепи подогрева датчика кислорода (bank 1, датчик 2)». Данное напряжение дает система управления двигателем. Неправильная величина напряжения может быть следствием:

Поиск неисправности следует с контроля величины напряжения, проверки электрической цепи.

Ошибка р0685

Код ошибки расшифровывается, как «P0685 ECM/PCM Power Relay Control Circuit Malfunction».

Это неисправность напряжения в цепи главного реле. В этом случае блок управления двигателя диагностироваться не будет. Сканер не может прочитать ошибки по двигателю. Причиной неисправности может быть:

Ошибка р2647

Ошибка датчика давления масла. Датчик давления масла Vtec следует менять совместно с клапаном, иначе через некоторое время ошибка может возникнуть вновь.

Ошибка p0700

Ошибка P0700 — Transaxle Control Module Malfunction – ошибка блока управления АКПП. Возможно, требуется повторное глубокое сканирование ошибок блока управления автоматической коробки переключения передач.

Ошибка p2646

Ошибка расшифровывается, как «низкое напряжение в системе датчика давления масла VTEC». На некоторых блоках управления с ошибками в виде двухзначных кодов ошибка может иметь код 22 либо 22-1. Для определения конкретной причины низкого давления масла в системе требуется применение специального измерительного оборудования:

Далее производится измерение давления масла на различных оборотах, проверяется его соответствие паспортным данным.

Типовая причина неисправности: электромагнитный клапан системы VTEC.

Горит восклицательный знак

Если горит красный восклицательный знак в треугольнике, он свидетельствует о неисправности системы антизаноса VSA или необходимости ее отключения. Также знак сигнализирует о неисправности системы ABS. Ее необходимо повторно диагностировать, устранить все ошибки, удалить недействующие.

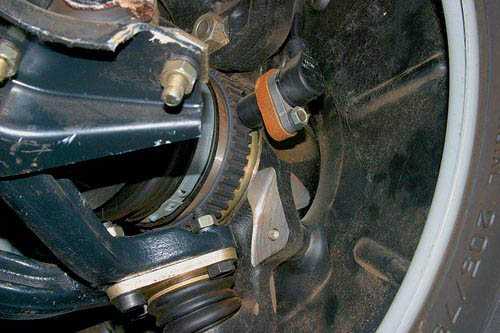

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

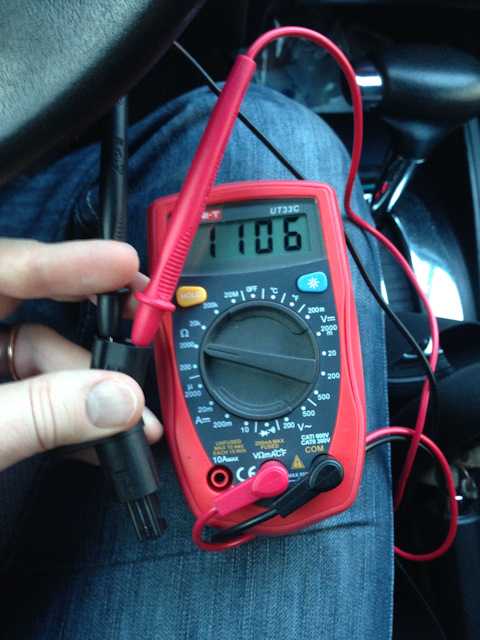

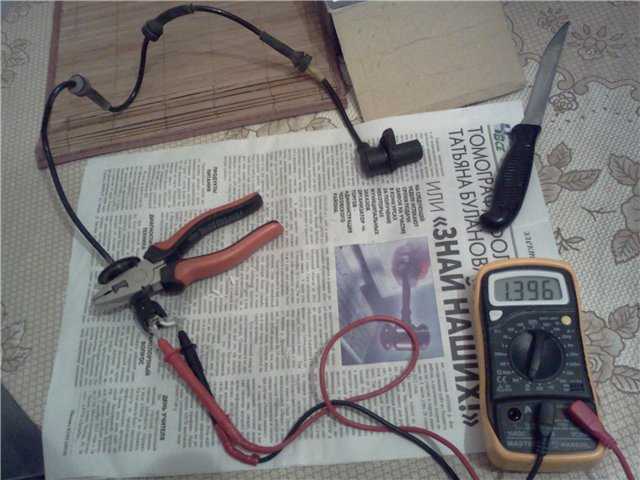

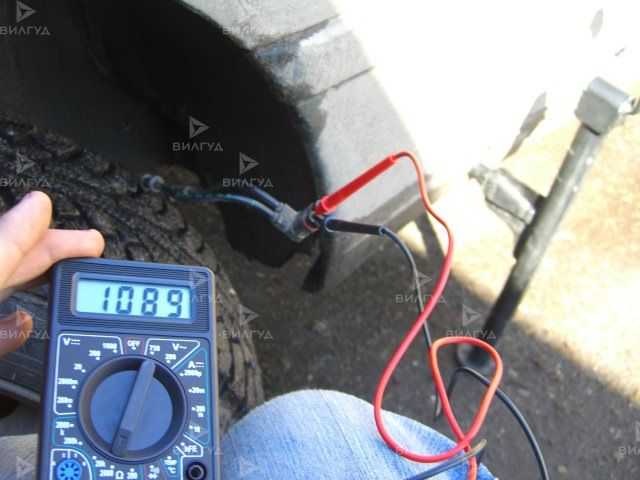

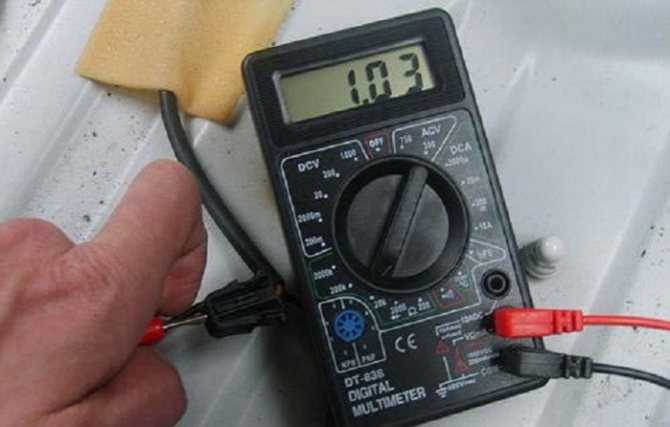

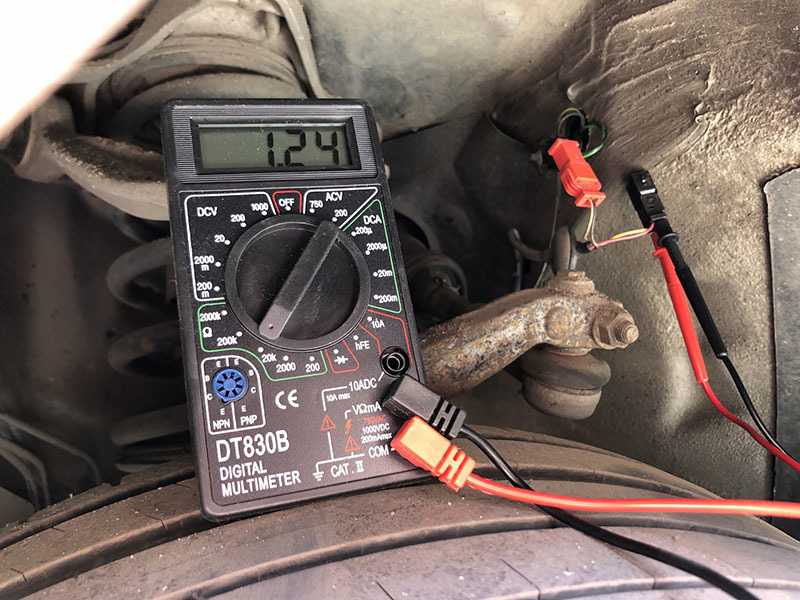

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

уровень сопротивления изоляции – больше 20кОм;
ножка – датчик абс передний правый 7—25 Ом;
ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.

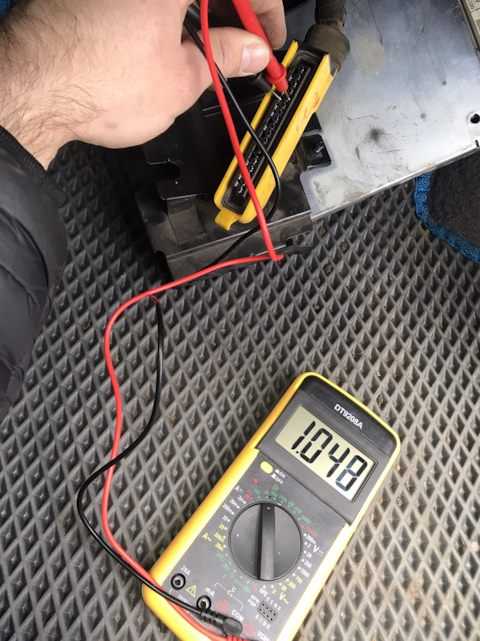

Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
Определяют расположение устройства и метод его демонтажа.
Откручивают болт, удерживающий устройство в рабочем положении.
Датчик снимают и визуально исследуют на повреждения.
Устанавливают новый датчик.
Правильно подключают все электрические соединения.
Фиксируют устройство болтом, открученным ранее.
После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

6.2.2 Система самодиагностики и коды неисправности

Контрольно-измерительное оборудование

Для проверки систем впрыска топлива и снижения токсичности выхлопов необходимо использовать цифровые универсальные контрольно-измерительные приборы, так как они имеют большую точность измерений и большее сопротивление внутреннего контура.

Ручные сканеры являются наиболее удобными и универсальными устройствами для проверки систем управления работой двигателя на моделях более поздних годов выпуска.

Системы OBD-I (модели до 1995 года выпуска)

Электронный блок управления имеет встроенную систему самодиагностики (On Board Diagnosis (OBD) system), которая служит для поиска неисправностей в системе и включает контрольную лампочку двигателя на приборном щитке в случае обнаружения неисправностей. Код неисправности сохраняется в памяти электронного блока управления и доступен для считывания.

Считывание кодов неисправности систем OBD-I

Для считывания записанных в памяти электронного блока управления кодов неисправности соедините клеммы STI и GND диагностического разъема подключения.

Подсоедините вольтметр к клемме STO и «массе» автомобиля. Включите зажигание и подсчитайте число отклонения стрелки прибора или миганий контрольной лампочки двигателя. Например, код 34 будет выведен как 3 длинных мигания лампочки, пауза, 4 коротких мигания.

Коды неисправности систем OBD-I (модели 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)

КОД НЕИСПРАВНОСТИ	НЕИСПРАВНЫЙ ЭЛЕМЕНТ ИЛИ СИСТЕМА
111	Отсутствие кодов неисправности
112, 113	Датчик температуры воздуха
116, 117, 118	Датчик температуры охлаждающей жидкости
121, 122, 123	Датчик положения дроссельной заслонки
157, 158, 159	Датчик потока воздуха
172, 173, 179, 181	Кислородный датчик
211, 212, 213	Система зажигания
214, 244	Датчик положения распределительного вала
327, 332, 337	Датчик системы рециркуляции выхлопных газов
411, 412	Воздушный клапан системы холостого хода
452	Датчик скорости
511, 512, 513	Центральный блок управления
519, 521	Выключатель системы гидроусиления рулевого управления
522	Датчик автоматической коробки передач
536	Выключатель огней стоп-сигнала
538	Динамический тест
539	Датчик кондиционера
554	Клапан регулировки давления
559	Реле кондиционера
563	Реле (высокой скорости) вентилятора охлаждения
564	Реле (низкой скорости) вентилятора охлаждения
565	Продувочный клапан
571	Вентиляционный клапан рециркуляции выхлопных газов
572	Вакуумный клапан системы рециркуляции выхлопных газов
998	Центральный блок управления

Системы OBD-II (модели с 1996 года выпуска)

Диагностический разъем подключения системы OBD-II

Разъем расположен под панелью приборов на стороне водителя.

Модели с 1996 года выпуска имеют систему самодиагностики второго поколения OBD-II.

Доступ к электронному блоку управления этой системы можно получить только при помощи специального сканера, который необходимо подключить к 16-штырьковому диагностическому разъему подключения, расположенному под панелью приборов.

При обнаружении неисправности электронный блок управления включает сигнальную лампочку на приборном щитке и сохраняет код неисправности в памяти.

Считывание кодов неисправности системы OBD-II

Для считывания кодов неисправности системы OBD-II используйте специальный сканер, который необходимо подключить к диагностическому разъему подключения. Если сканера нет, необходимо обратиться к специалистам.

Диагностика и устранения ошибок в автомобилях Хонда Аккорд седьмого поколения необходима, если на приборной панели появляются сообщения об ошибках различных систем. В результате диагностики регистрируются коды ошибок, которые необходимо расшифровать и далее приступить к устранению проблем.

После произведения диагностики ошибки следует удалить, и если они устранены, индикаторные лампы сообщений об ошибках соответствующих систем автомобиля гаснут.

Исправление загорания лампочки ABS

При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.

Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.

Где расположен Mes разъем

Для того что бы сбросить ошибку SRS первым делом нужно найти разъем Mes. Он располагается возле блока предохранителей в салоне. Сам разъем желтого цвета, небольшого размера. Зачастую возле него находится еще один разъем он больше чем Mes так что перепутать их не получится, наверное. У разъема Mes всего 2 контакта которые нужно замкнуть скрепкой или проводом — об этом потом.

Фото примеров расположения и того как выглядит разъем Mes.

Honda Prelude 98г. в. кузов ВВ-6Mes разъем на Honda LogoMes разъем на Honda HR-VMes разъем на Honda HR-VРазъем mes honda odysseyРазъем Mes на Honda CivicРазъем Mes на Honda Civic

Внимание у Honda Accord и Acura CL расположение разъема Mes может отличаться от традиционного т. е

рядом с предохранителями, он располагается у них с обратной стороны блока предохранителей и провода имеют зеленый цвет — но не всегда. Выбирайте разъем тот что самый маленький. Подробнее на фото.

Mes разъем Honda Accord и Acura CL

Зажигание должно быть выключено и включено только тогда когда этого требует инструкция.

Разъем нужно замкнуть проводом. Пример на фото.

Берем к примеру скрепку, можно взять провод.Соединяем разъемы с помощью проводаСоединяем разъем с помощью скрепки

После того как вы замкнули разъем при выключенном зажигании следуйте инструкции.

Включаем зажигание. Лампочка SRS через несколько секунд потухнет.

Выключить зажигание. Подождать 10 секунд.

Вставить фишку обратно.

Сброс ошибки закончен, если вы все сделали правильно ошибка погаснет. Повторное возникновение ошибки должно информировать о серьезной неисправности, обрыву или замыканию в цепи.

Сброс ошибки ABS для автомобилей Honda

Для того что бы сбросить ошибку ABS нужно найти диагностический разъем на 16-pin если таковой имеется если у вас разъем не на 16-pin смотрите раздел распиновки диагностических разъемов и следуйте схеме — распиновка разъемов

Замыкаем контакты 4 и 9 Расшифровка и расположение контактов для obd 2 16 pin на автомобилях Honda

После того как вы нашли разъем, убедитесь что зажигание выключено, замкните контакты 4 и 9.

После того как замкнули следуйте инструкции.

1) Нажать педаль тормоза 2) Не отпуская педали тормоза, повернуть ключ в положение зажигания. Лампочка ABS должна погаснуть через 2 секунды. 3) После как лампочка ABS погасла, отпустить педаль тормоза. Лампочка ABS должна вновь загореться через 4 секунды.

4) После того как Лампочка ABS повторно загорелась, нажать педаль тормоза еще раз. Удерживать ее в нажатом состоянии 4 секунды пока Лампочка ABS не погаснет. 5) Когда Лампочка ABS погасла, отпустить педаль тормоза.

6) Через 4 секунды Лампочка ABS должен коротко мигнуть 2 раза, что собственно означает все ошибки из памяти были удалены. 7) Выключить зажигание.

Сброс ошибки VSA

3) Включить зажигание 4) Как только лампа ABS погаснет, необходимо нажав кнопку ручника вытянуть его в крайнее верхнее положение, и сразу не отпуская кнопки переводим ручник в нижнее положение, все так же не отпуская кнопки переводим ручник в верхнее положение 5) Ждём когда лампочка (!) моргнёт 2 раза. Если всё сделали правильно она моргает сразу после установки рычага в последнем приёме в вытянутом положении 6) Выключить зажигание

Причины и признаки неисправностей

В машинах нового поколения при включении зажигания происходит автоматическая самодиагностика антиблокировочной системы, при которой проводится оценка работоспособности всех её элементов.

Признаки	Возможные причины
Самодиагностика показывает ошибку. АБС отключается.	Некорректная работа блока управления. Обрыв провода от датчика к блоку управления.
Диагностика не обнаруживает ошибок. АБС отключается.	Нарушение целостности проводки от блока управления к датчику (обрыв, замыкание, окисление).
Самодиагностика выдаёт ошибку. АБС работает, не отключаясь.	Обрыв провода одного из датчиков.
АБС не включается.	Обрыв провода питания блока управления. Сколы и надломы импульсного кольца. Большой люфт на изношенном подшипнике ступицы.

Кроме отображения световой индикации на приборной доске существуют следующие признаки неисправности системы ABS:

При давлении на тормозную педаль отсутствуют обратные стук и вибрация педали;
При экстренном торможении все колёса блокируются;
Стрелка спидометра показывает скорость меньше фактической или совсем не шевелится;
При поломке более двух измерителей на приборной панели загорается индикатор стояночного тормоза.

В случае появления неисправности антиблокировочной системы на приборной панели загорается контрольная лампа

Причинами неэффективной работы АБС могут быть:

Поломка одного или более датчиков скорости;
Повреждения проводки датчиков, которые влекут за собой нестабильную передачу сигналов на модуль управления;
Падение напряжения на клеммах аккумулятора ниже 10,5 В приводит к отключению системы АБС.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

Бортовой компьютер выдает код ошибки системы АБС.
Отсутствует характерная вибрация и звук при нажатии педали тормоза.
Происходит блокировка колес при экстренном торможении.
Появление сигнала стояночного тормоза, когда тот отключен.
