Лампы ближнего или дальнего света

Примечание: — Ниже описана замена лампы ближнего или дальнего света в правой блок-фаре. Замена лампы в левой блок-фаре выполняется аналогичным образом. — В качестве примера показана замена лампы ближнего света. Лампа дальнего света меняется аналогичным способом.

1. Выключаем зажигание и все электропотребители.

2. Открываем капот.

3. Нажимаем на стопорный язычок…

… и, потянув вниз, аккуратно отсоединяем электрический разъем лампы.

Внимание: При отсоединении электрического разъема не прикладывайте тянущее усилие к жгуту проводов, в противном случае можно повредить провода. 4

Поворачиваем лампу против часовой стрелки до упора…

4. Поворачиваем лампу против часовой стрелки до упора…

… и, не перекашивая, извлекаем ее из корпуса блок-фары наружу. Удаляем перегоревшую лампу в отходы.

5. Берем новую лампу, с аналогичными характеристиками (маркировка – H11 (галогенная лампа) или D4S (высоковольтная газоразрядная лампа)).

Примечание: Маркировка лампы дальнего света – HВ3.

Внимание: Не касайтесь пальцами рук колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы и, как следствие, снижение светового потока. Берите лампу за колбу только в чистых перчатках или чистой тряпкой

Если на лампе все-таки появились жировые пятна, удалите их спиртом.

6. Вставляем лампу в блок-фару и, совместив пазы, поворачиваем новую лампу до упора по часовой стрелке.

Замена лампы верхнего стоп-сигнала

Откройте багажник. Поверните патрон перегоревшей пампы на четверть оборота против часовой стрелки и выньте патрон вместе с лампой.
Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
Вставьте патрон с лампой в корпус и надежно зафиксируйте его, повернув по часовой стрелке.
Проверьте исправную работу новой лампы.

Замена лампы бокового повторителя указателя поворота (в крыле, для некоторых вариантов исполнения автомобиля)

Замена лампы бокового повторителя указателя поворота

Нажмите на переднюю часть корпуса повторителя указателя поворота и сдвиньте его назад. Корпус в сборе с рассеивателем. патроном и лампой при этом выдвинется из гнезда кузова и его можно будет снять.
Поверните патрон перегоревшей лампы на четверть оборота против часовой стрелки и выньте из корпуса патрон вместе с лампой.
Выньте перегоревшую лампу из патрона. Поворачивать лампу не нужно. Вставьте новую лампу в патрон до упора.
Вставьте патрон с лампой в корпус и надежно зафиксируйте его. повернув по часовой стрелке.
Проверьте исправную работу новой лампы.
Вставьте корпус в гнездо кузова так. чтобы задняя часть корпуса была бы вставлена в гнездо глубже, чем его передняя часть. Нажмите на переднюю часть корпуса. Фонарь должен встать на место со щелчком.

Замена лампы передней противотуманной фары (для некоторых вариантов исполнения автомобиля)

В передних протиеотуманных фарах установлены галогенные лампы, требующие осторожного обращения. Заменяя перегоревшую лампу, держите новую лампу только за ее пластмассовый цоколь и не трогайте стеклянную колбу пальцами

Оберегайте стеклянную колбу лампы от контакта с твердыми предметами. Если на колбе лампы оказались жировые следы пальцев, протрите ее чистой тканью, смоченной в спирте.

| ВНИМАНИЕ|

При работе галогенные лампы сильно нагреваются. Поэтому наличие на колбе следов масла или загрязнений может быстро вывести лампу из строя. Царапины на стеклянной колбе являются концентраторами напряжений и также могут стать причиной разрушения колбы при нагреве лампы.

Боковая крышка

Снимите боковую крышку с бампера, потянув ее на себя.

Снимите боковую крышку с бампера

Отверните гаечным ключом болт крепления корпуса фары.
Снимите с бампера противотуманную фару в сборе, вынув язычок из паза крепления.

Снимите с бампера противотуманную фару

Нажмите на язычок фиксатора и отсоедините штекер проводки от электроразьема пампы.
Снимите лампу, повернув ее на четверть оборота против часовой стрелки.
Вставьте новую лампу. Поверните лампу на четверть оборота по часовой стрелке. Проследите, чтобы лампа надежно зафиксировалась.
Подсоедините электроразьем, продвинув его до упора.
Включите противотуманные фары и убедитесь, что новая лампа исправна.
Установите фару в сборе на прежнее место в бампер. Проследите, чтобы язычок был задвинут в паз кронштейна. Закрепите фару болтом, тщательно затянув его.
Установите на бампер боковую крышку.

Замена галогенных ламп

Особенности выбора

В первую очередь следует отметить, что на автомобили Honda редко устанавливают штатный ксенон. Как правило, в стандартной комплектации стоят галогенные лампочки. Они перегорают гораздо чаще, однако, стоят недорого.

При выборе «галогенок» следует учитывать, что на разных моделях автомобилей Хонда используются разные их типы. К примеру, лампа ближнего света на Honda Jazz используется стандарта H4, на Civic – HB4.

Лампа ближнего света на Хонду Пилот устанавливается стандарта H1, на Аирвейв – H11. Таким образом, прежде чем приобрести лампочку, следует заглянуть в мануал, чтобы уточнить тип осветительного элемента, который установлен в вашем автомобиле.

Порядок замены

На многих современных автомобилях Хонда доступ к тыльной стороне блок-фар закрыт. К примеру, замена лампы ближнего света на Хонда Цивик 4Д требует демонтажа подкрылок.

У многих новичков данная операция вызывает ряд вопросов. Поэтому ниже ознакомимся с основными ее особенностями.

Итак, инструкция по выполнению замены «галогенок» на автомобилях Honda выглядит следующим образом:

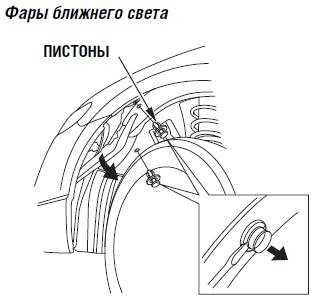

Прежде всего нужно обеспечить доступ к тыльной стороне блок-фары . Если устанавливается лампа ближнего света на Хонду Цивик, предварительно нужно завести двигатель и повернуть руль до упора в сторону фары, в которой будет выполняться замена лампочки. Затем, как уже было сказано выше, следует демонтировать подкрылок, отсоединив пистоны плоской отверткой. Эти же действия необходимо выполнить при замене лампочек на Хонда Аккорд. На Джаз Классик нужно снять фару – для этого надо демонтировать верхние крепления бампера и открутить четыре болта, которые удерживают блок-фару.

Замена лампочки ближнего света на Хонду Аирвейв и Пилот осуществляется из подкапотного пространства. Единственное, на Аирвейв справа нужно демонтировать горловину бака омывателя стекла, а слева – воздушный патрубок.

Далее надо демонтировать пыльник . Правда, если устанавливаются новые лампочки ближнего света на Хонду Пилот, предварительно нужно снять колодку, и только после этого демонтировать заглушку.

Затем нужно вытащить лампочку из блок-фары . Как правило, ее удерживает пружинный фиксатор. Однако, лампа ближнего света на Civic 4D не имеет фиксатора, так как просто поворачивается против часовой стрелки до упора и вытаскивается

В процессе замены осветительного элемента важно не касаться стеклянной колбы, чтобы не оставить на ней жировых пятен. Это может привести к быстрому перегоранию лампочки.
Затем устанавливается новая лампочка и все действия выполняются в обратном порядке .

Вот, собственно, и все основные нюансы замены галогенных лампочек на разных моделях автомобилей Honda.

Снятие, ремонт и монтаж центрального стоп-сигнала

Сразу стоит сказать, что изначально он неразборный. Можно купить новый, если позволяют средства, либо контрактный. Еще один вариант – самостоятельное восстановление работоспособности фонаря. Точнее сказать, потребуется замена перегоревших светодиодов. Что для этого нужно сделать?

Центральный стоп-сигнал

Демонтаж центрального стоп-сигнала

Сначала снимите верх дверной обшивки и открутите пару гаек крепления фонаря. Затем отсоедините колодку с проводами, отожмите две защелки и извлеките изделие наружу.

Последующие действия:

подденьте корпус острием тонкого лезвия ножа, пока не услышите характерные щелчки, при этом через стекло будет видно, как шов побелел;
продвигайтесь, не торопясь по всему периметру;
отожмите фиксаторы линз и их рассеивателей.

Вы увидите печатную плату со светодиодами. Т. к. они соединены последовательно, то выход из строя одного из них делает неработоспособным весь фонарь. Если рассчитать напряжение светодиода, получится 2,7 вольта. Такая деталь стоит примерно 10-15 руб. лучше купить все 8 штук сразу и заменить.

Остается впаять новые светодиоды вместо старых. Разницы никакой нет – горят они точно также. Есть еще один вариант ремонта, когда используют светодиодную ленту. Но первый способ предпочтительнее.

Распространенные проблемы ДХО

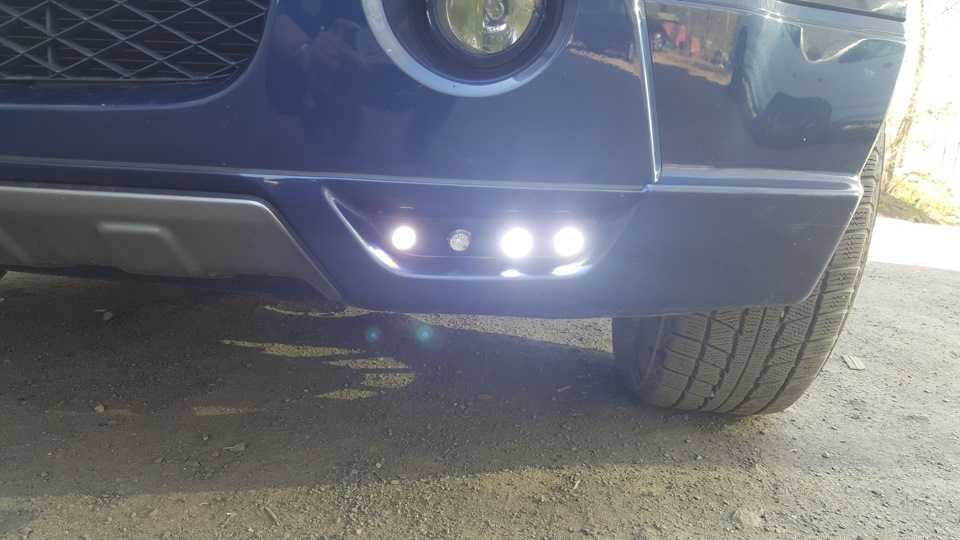

Перегоревший диод на ДХО авто

Почему перегорают дневные ходовые огни:

Из-за износа. Эта причина является одной из самых распространенных и вызывается она тем, что диоды со временем просто отрабатывают свой ресурс эксплуатации. Этого никак избежать не получится. Разве что можно ставить на автомобиль более качественные ДХО, срок службы которых выше, но износ устройств предотвратить не удастся.
В результате воздействия влаги. Сгорать диоды могут из-за постоянной работы в условиях влаги. Обычно ДХО ставятся на бамперах, поэтому при эксплуатации авто во влажную погоду избежать попадания воды на лампочки не удастся.
Необходимость провести ремонт ходовых огней может возникнуть из-за перегорания диодных элементов. Как правило, такая проблема обуславливается тем, что для нормальной работы ДХО требуется 12 вольт, в то время как генераторы на современных авто вырабатывают около 14-14.5 вольт. Разумеется, это — слишком высокое напряжение для дневных ходовых огней, так что выйти из строя по этой причине они могут довольно быстро (автор видео о самостоятельно ремонте дневных ходовых огней в домашних условиях — Артем Квантов).

Снятие и установка задних фонарей на CR-V II

Сначала приготовьте нужный инструмент: плоскую и крестообразную отвертку с торцевой головкой на 8 мм. Т. е. понадобится набор, где все это есть. Если планируется замена лампочек, стоит приобрести их заранее. В каждой фаре — изделие на 21/5 Вт в безцокольном виде. Если авто выпускалось для Великобритании – лампочки будут с цоколем!

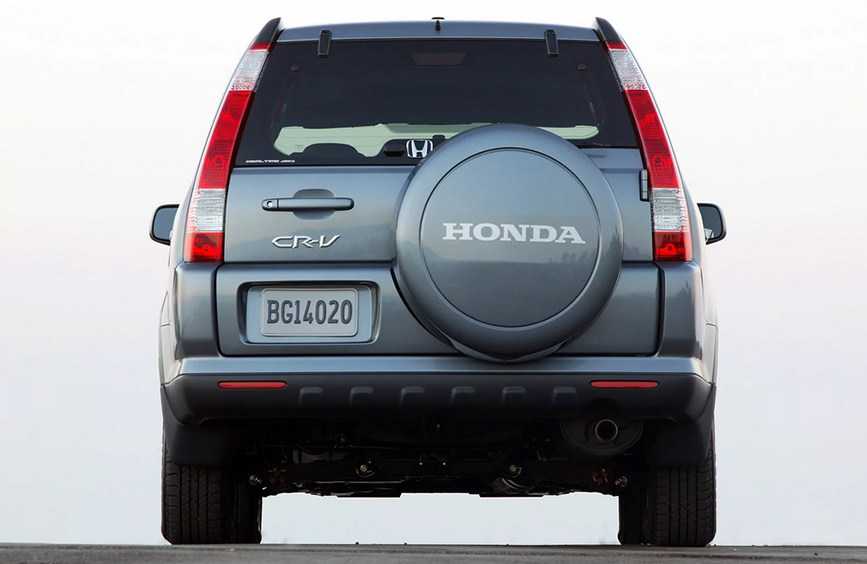

HONDA CR-V

Снятие заднего левого фонаря

Откройте багажник и найдите сбоку вверху пластиковую заглушку, закрывающую винт крепления. Ее нужно аккуратно снять, используя плоскую отвертку, обмотанную мягкой тканью, чтобы не поцарапать кузов и фонарь. Вторая заглушка – внизу. Открутив винты, приподнимите рейлинг на пару миллиметров.

Теперь можно снимать фонарь. Но учтите, что дополнительно он крепится с помощью клипс, установленных через резиновые шайбы

Поэтому подденьте фонарь плоской отверткой и осторожно тяните на себя, строго перпендикулярно по отношению к кузову

Замена ламп

Внутри снятой детали вы увидите патроны: для извлечения поверните их градусов на 30 против часовой стрелки. Но сначала освободите жгут с проводами от фиксатора сбоку. Остается вытащить старую сгоревшую лампу и поставить новую.

Установка фонаря идет в обратном порядке. Сначала вставьте его так, чтобы защелкнулись клипсы. Потом вверните нижний винт и верхний, приподняв рейлинг. Заключительный этап – установка заглушек: будьте с ними осторожны: они достаточно хрупкие, а найти новые проблематично.

Снятие и установка правого заднего фонаря

Здесь операция немного усложняется, т. к. дверь багажника открывается именно в эту сторону и тут есть петли. Верхний винт, как и в предыдущем случае замаскирован заглушкой, подобраться к нему несложно. Нижний метиз в открытом виде, но открутить его можно короткой отверткой или инструментом с Г-образной насадкой.

Далее все операции повторяются, как и при демонтаже, установке левой оптики. В заключение – небольшая рекомендация: перед окончательной вставкой фонарей проверьте их работоспособность.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Инструкция по ремонту и сборке ходовых огней

Если ДХО на вашем автомобиле перестали работать, это еще не повод их выбрасывать и ставить новые. Всегда можно попытаться произвести ремонт ходовых огней — так вы сможете сэкономить и получить навыки по ремонту оптики. Непосредственно сама процедура ремонта включает в себя несколько этапов — демонтаж и вскрытие, замену вышедших из строя элементов, а также последующую сборку конструкции.

Ремонт ДХО производится следующим образом:

Для начала необходимо произвести демонтаж оптических элементов с машины. В зависимости от конструктивных особенностей авто, а также места монтажа ходовых огней, вам может потребоваться снять бампер. Либо же снятие оптики может быть осуществлено на установленном бампере, смотрите по ситуации

Когда диодные огни будут у вас в руках, нужно осторожно демонтировать стекло с модуля. Если слой герметика держит стекло слабо, то демонтировать его будет просто, если же снять без усилий стекло не удается, то воспользуйтесь бытовым феном

Воздействие тепла позволит размягчить герметик. После демонтажа стекла нужно отсоединить плату с корпуса ходовых огней, где установлены диодные элементы.
На следующем этапе вы можете начать ремонт самих диодов. Для начала следует произвести очистку самой схемы и корпуса оптики, удалите весь герметик. Затем вам нужно будет точно определить, какие из диодных элементов перегорели, чтобы знать, какие лампы нужно менять. Чтобы точно определить перегоревшую лампочку, воспользуйтесь тремя батарейками типа ААА. В зависимости от конструкции, диодные лампочки могут иметь один или два чипа. После того, как вышедшие из строя элементы будут обнаружены, можно приступить к их ремонту.
Следует учитывать, что диодные лампочки, которые подлежат замене, называются эммитерами, при необходимости их можно купить к любом тематическом магазине или на радиорынке. Для установки дополнительно приобретите термопасту. Произведите снятие перегоревших элементов и впаяйте вместо них новые светодиоды. Поскольку вы работаете с разобранным модулем фонарей, можно произвести шлифовку поверхности самого корпуса, если в этом есть необходимость. Эта процедура даст возможность обеспечить более оптимальный контакт лампочка, соответственно, их свечение должно быть более стабильным. После этого ровным слоем необходимо нанести термопасту.
Когда замена светодиодных лампочек будет завершена, можно приступить к установке схемы, на этом этапе зафиксируйте ее как можно прочнее, чтобы не допустить отклеивания в дальнейшем. Для более равномерного распределения термопасты по поверхности подвигайте плату в разные стороны. Если конструкция модулей предусматривает использование болтов, то закрепите схему с их помощью. Далее, на использующийся герметик следует установить стекло модуля и надежно его зафиксировать. Если в конструкции используются болты, то их также надо закрутить. Чтобы исключить вероятность попадания внутрь конструкции воды, проследите за тем, чтобы после сборки в конструкции модуля не было щелей и зазоров, любых отверстий. Кроме того, для более безопасной эксплуатации необходимо также загерметизировать и проводку на корпусе.
Когда герметик полностью высохнет, светодиодный модуль можно ставить на место. Подключите провода и надежно зафиксируйте ДХО в месте монтажа. Проверьте работоспособность лампочек.

Цена вопроса

Что касается стоимости, то здесь все зависит исключительно от качества покупаемой продукции. Как известно, китайские всегда будут стоить дешевле, но их качество и эффективность в целом более низкая. Тем более, что они не могут похвастаться высоким ресурсом эксплуатации. Если вы хотите, чтобы ДХО проработали долго, то при покупке не стоит экономить.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Характеристики ламп основных приборов освещения

Согласно официальному техническому руководству, мощностные характеристики фар блока головного света представлены такими показателями как:

фар ближнего света: 35 Вт (с HID) и 55 Вт (без HID) (типа H1 и D2S);
фар дальнего света: 60 Вт – HB3;
передние габаритные фонари: 5 Вт;
передние указатели поворота: 21 Вт.

Аббревиатура HID расшифровывается как «High Intensity Discharge», что в переводе означает «разряд высокой интенсивности». Среди отечественных автовладельцев HID-лампы обычно называют ксеноновыми. Здесь необходимо заметить, что появление запрета на использование ксенонового освещения вызывает у некоторых автолюбителей массу вопросов. Специалисты подчеркивают, что на штатный «ксенон», установленный по всем правилам, данный запрет не распространяется. Ограничения накладываются на самостоятельные попытки установить ксеноновые элементы освещения с нарушениями установленных норм.

С учетом того, что в некоторых комплектациях Honda CRV фары ближнего света оснащаются высоковольтными газоразрядными лампами, производитель предупреждает автовладельцев о возможных рисках. Так, если в хонда срв лампа ближнего света является высоковольтной газоразрядной, ее самостоятельная замена или проверка категорически запрещены. Даже после выключения зажигания и извлечения ключа из замка эти осветительные элементы способны сохранять опасно высокое напряжение. В случае выхода из строя высоковольтного газоразрядного элемента освещения его замена допускается только в специализированном сервисном центре. Кроме того, также в сервисном центре предусмотрена замена ламп боковых повторителей «поворотников», установленных в зеркала заднего вида.

В то же время производителем предусмотрена самостоятельная замена вышедших из строя галогенных ламп, установленных в фарах кроссовера. Процедура замены проста и полагает выполнение действий, приведенных в техническом руководстве

Важно учитывать, что во время замены перегоревшего элемента не допускается контакт его стеклянной колбы с кожей рук, твердыми предметами. Любые загрязнения, включая следы от пальцев, необходимо удалить чистой салфеткой, смоченной в спирте

В фарах дальнего света используется лампа HB3. При обеспечении мощности в 60 Вт они потребляют стандартные 12В электропитания. В среднем ресурс HB3 рассчитан на 2-4 тысячи часов бесперебойного освещения. При этом щадящие условия эксплуатации и отсутствие вибрационных нагрузок способны продлить срок службы элемента до 8 тысяч часов. Изделие обеспечивает стабильный и яркий световой поток без мерцаний, что существенно улучшает видимость в темное время суток.

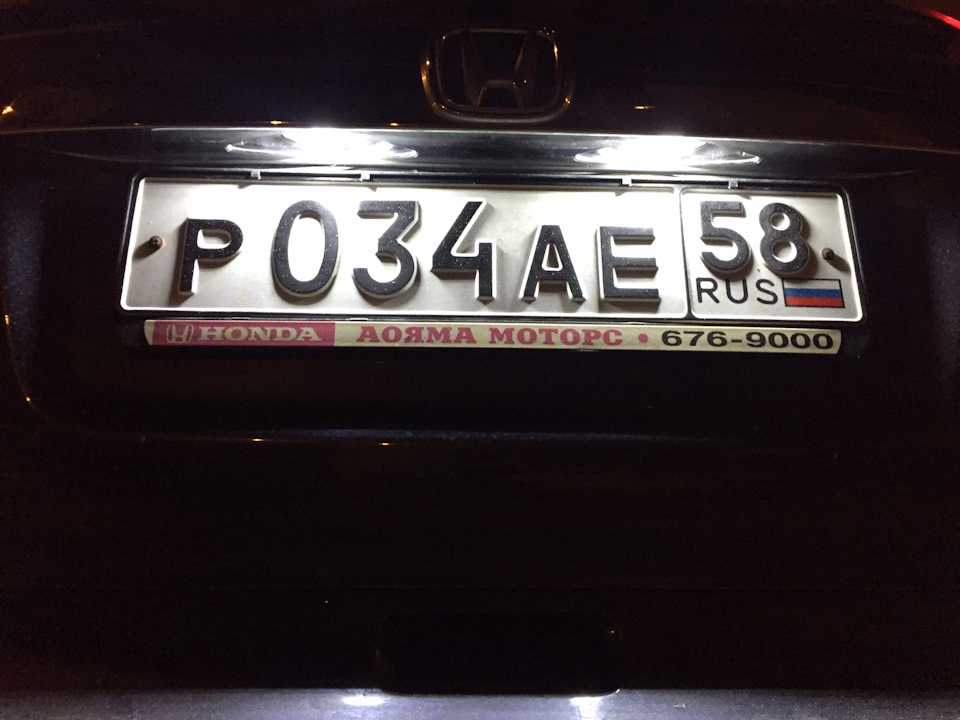

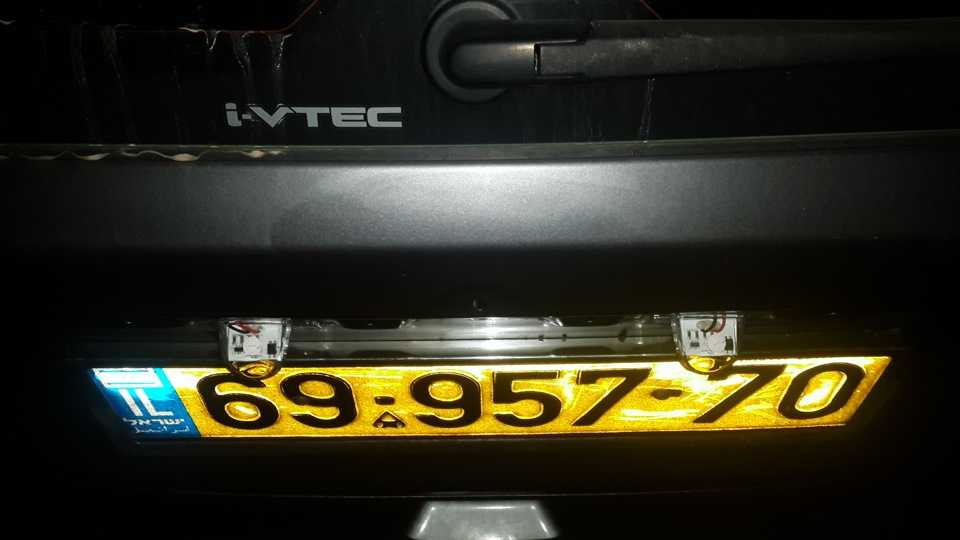

Передние габариты и подсветка номерного знака оснащаются бесцокольными осветительными элементами типа W5W. Их средний эксплуатационный ресурс составляет от 400 до 500 часов беспрерывной работы.

В поворотных указателях и стоп-сигналах устанавливаются лампы W21W и P21/5W. По размерам и цоколю они совпадают друг с другом – с тем лишь исключением, что W21W имеет одну нить накала.

Передние противотуманные фары в некоторых комплектациях Honda CRV оснащаются лампами типа H11. Характерная особенность цоколя такой лампы заключается в обеспечении максимальной мощности равной 55 Вт. Этой мощности достаточно для формирования яркого светового потока, оптимального в условиях плохой видимости.

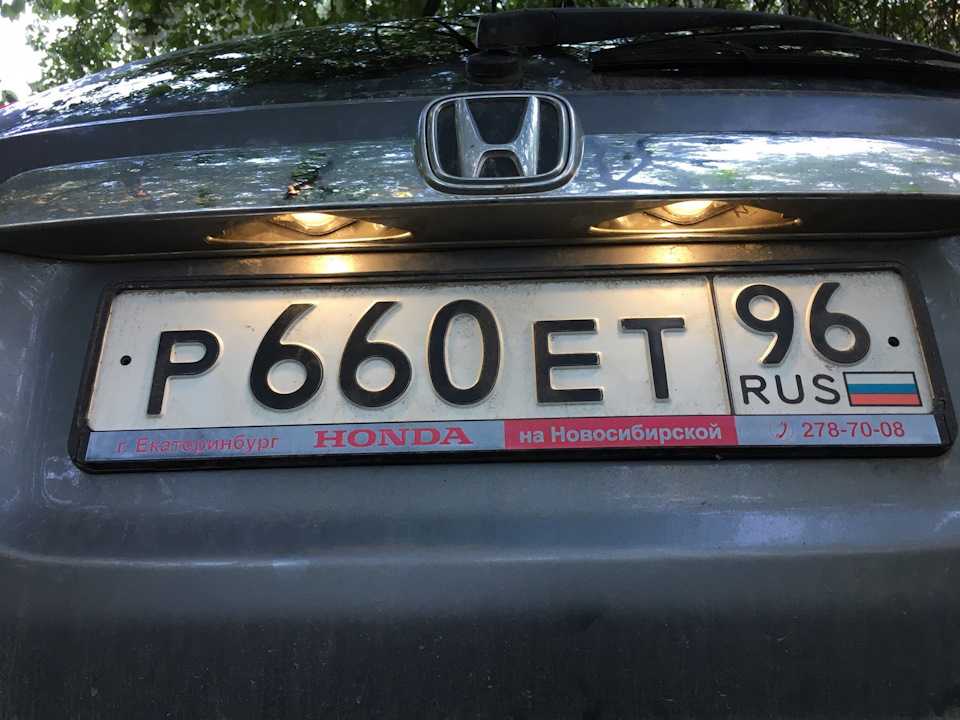

Замена ламп в плафонах освещения заднего регистрационного знака

Откройте багажник.

На некоторых автомобилях сначала нужно снять четыре крепления с внутренней стороны крышки багажника, осторожно поддев их отверткой с плоским жалом. Аккуратно снимите облицовку

Cнимите облицовку

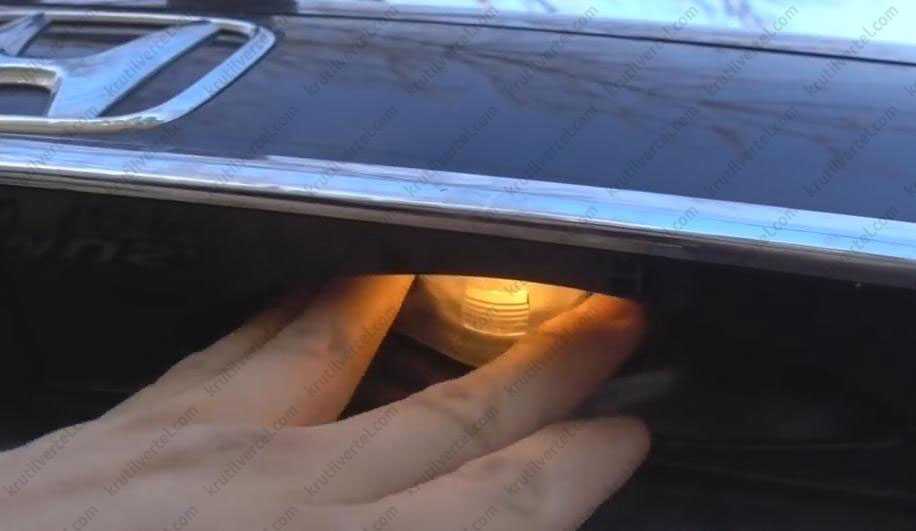

Выньте патрон с перегоревшей лампой из корпуса плафона, нажав на лапки фиксатора, расположенные по обеим сторонам патрона.

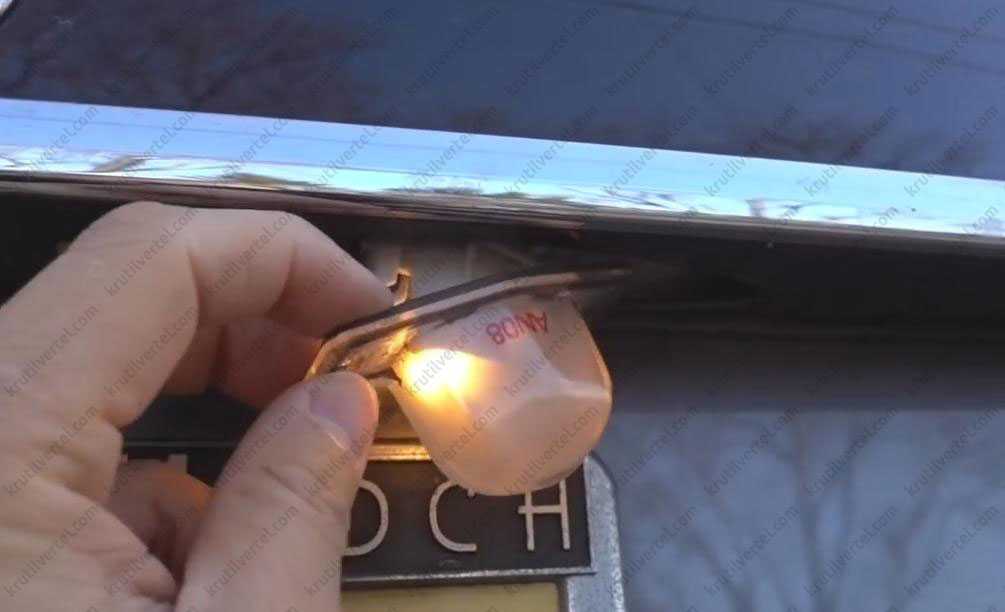

Выньте перегоревшую лампу из патрона. Лампа вынимается без дополнительного нажима и поворота, вставьте в патрон новую лампу и нажмите на нее. чтобы продвинуть до упора.

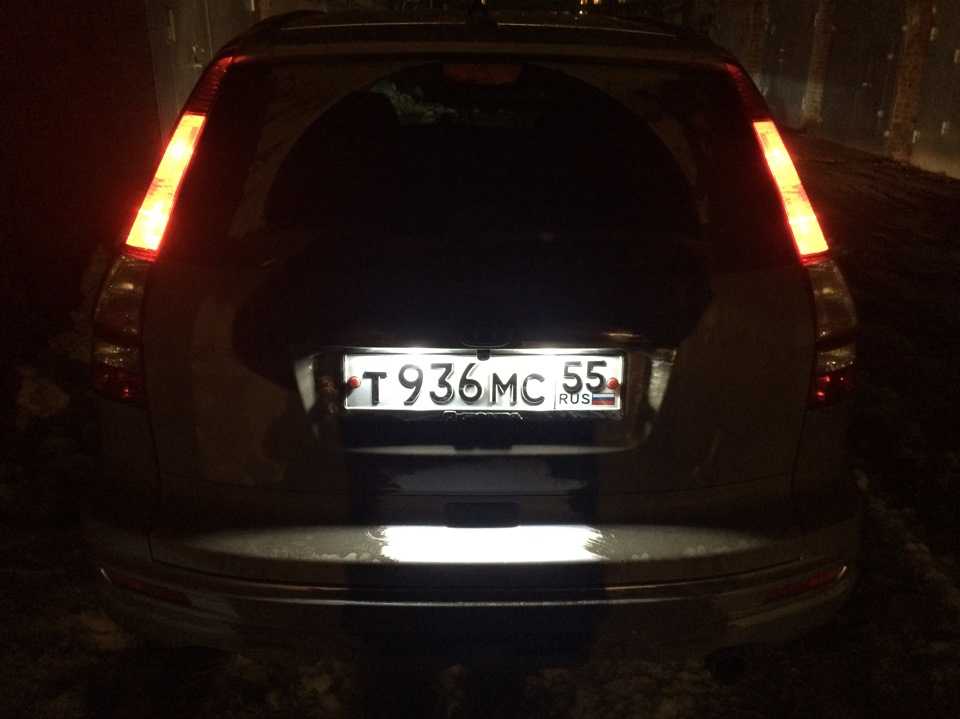

Включите габаритные фонари чтобы проверить исправность новой лампы.

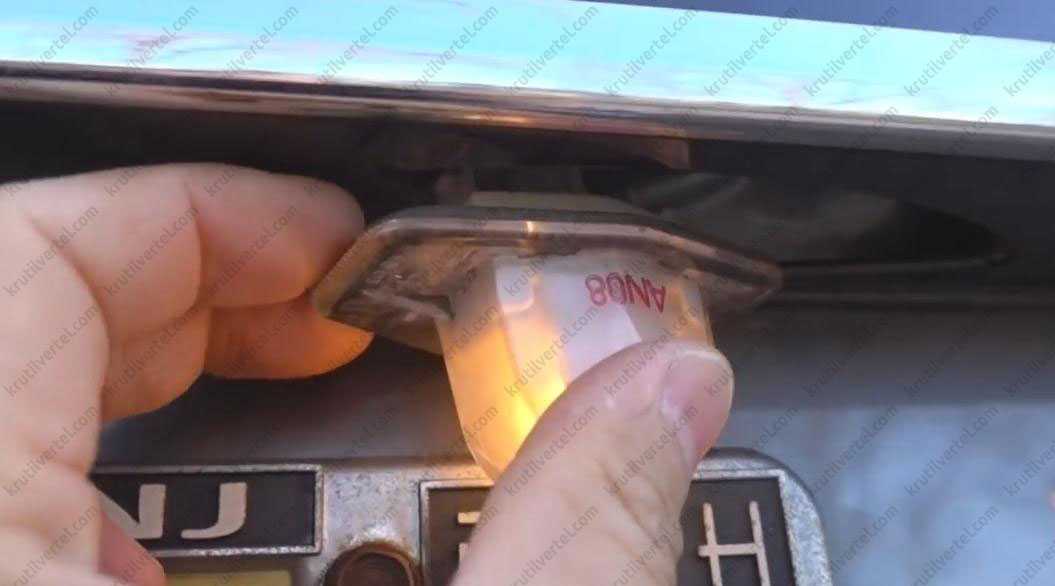

Установите патрон с лампой в корпус плафона, так чтобы она надежно зафиксировалась.
На некоторых автомобилях нужно установить на место внутреннюю облицовку крышки багажника, проследив, чтобы она зашла под край уплотнителя.
Надежно закрепите облицовку крышки багажника.

Дверные плафоны

Снимите рассеиватель плафона. Для этого просуньте небольшую отвертку под кромку верхней левой или правой части рассеивателя и нажмите на отвертку, как на рычаг.
Выньте перегоревшую лампу из металлических лапок держателя.
Вставьте новую лампу в папки держателя. Установите на место рассеиватель плафона и нажмите на него до щелчка.

Замена памп в плафонах индивидуального освещения на автомобилях без вентиляционного люка (для некоторых вариантов исполнения автомобиля)

Замена памп в плафонах индивидуального освещения на автомобилях без вентиляционного люка

Установите, где именно находится перегоревшая лампа. Нажмите на рассеиватель, за которым находится вторая (исправная) лампа.
Аккуратно просуньте отвертку или пилку для ногтей в образовавшуюся щель между рассеиватепями и заведите ее за край рассеивателя перегоревшей лампы. Снимите рассеиватель.

Снимите рассеиватель

Выньте перегоревшую лампу из металлических лапок держателя.
Вставьте новую лампу в лапки держателя.
Установите на место рассеиватель плафона.
