Причины срабатывания дворников при включении СЗ
Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников. Их бывает несколько. Рассмотрим самые часто вознкающие.
Замыкание
Первым делом любой автомобилист с тем или иным уровнем просвещённости будет сомневаться в проводке. Наверное, где-то коротит, подумает он. Отчего же на самом деле возникает такая неисправность?
При включении зажигания включается дворники
Кратковременное или длительное срабатывание дворников при включении зажигания возникает в большинстве случаев из-за плохого соединения «массы». Чтобы решить проблему, рекомендуется отсоединить все точки, где проводка соприкасается с «массой», и прочистить выводы от окисления и отложений. Затяжка клемм должна проводиться затем надёжно, чтобы избежать повторения ситуации в дальнейшем.

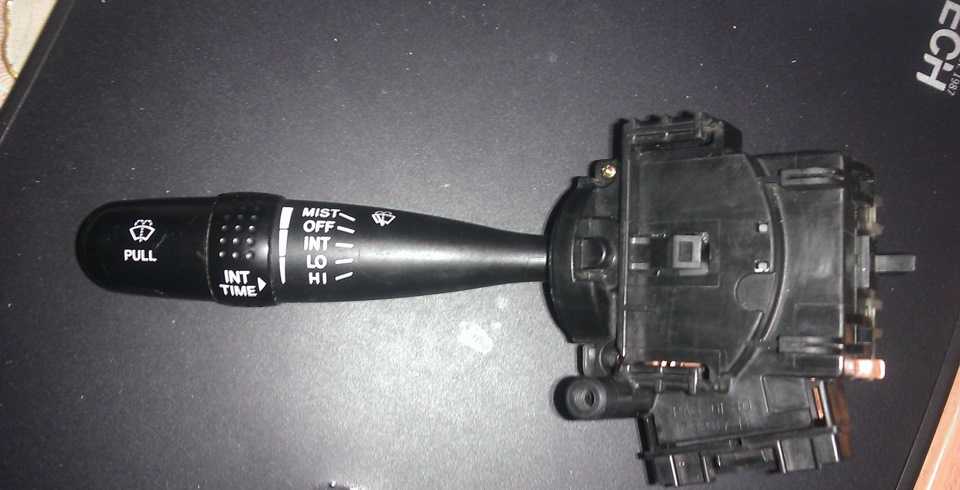

Переключатель режимов
Если стеклоочистители не отключаются при нулевом и прерывистом режиме работы, а вот в ускоренном режиме нормально функционируют, то эта разновидность неисправности, как правило, указывает на переключатель. Что можно сделать? Найти реле, отвечающее за дворники. Например, на некоторых модификациях Тойот реле устанавливается прямо внутрь переключателя дворников. Устройство разборное, можно открыть и посмотреть, в чём проблема. На крайний случай, реле заменить.
При включении зажигания включается дворники
Можно полностью отключить переключатель режимов, выпаять его из схемы. Это поможет отключить дворники, однако после этого они будут работать только в ускоренном режиме.
Реле дворников
Одна из распространённых причин срабатывания дворников. Как и говорилось выше, именно замена реле помогает решить проблему в большинстве случаях.
Примечание. Обычный симптом неисправности, связанной с реле. При кратковременном включении омывателя ветрового стекла, дворники делают не два взмаха, как это должно быть, а три – последний взмах лишний, так как вода уже со стекла убрана и чистка проводится на сухую.
Новое реле должно подходить по маркировке. К примеру, для отечественной «девятки» подходит такой вариант – 526.3747. Однако в зависимости от завода-изготовителя, релейные устройства могу иметь и другие маркировки, но подходит вполне для замены. Нужно просто спросить у продавцов для конкретной модели автомобиля.
При включении зажигания работают дворники
Если по какой-то причине реле не подходит, то можно заменить внутри реле резистор R4. Родной имеет номинал 130 кОм, а для стабильной работы дворников рекомендуется поставить в пределах 40-70 кОм. Купить деталь можно в магазине радиодеталей или спросить на форумах родного города у радиолюбителей.
Само реле находится в блоке, который автолюбители называют «чёрный ящик».

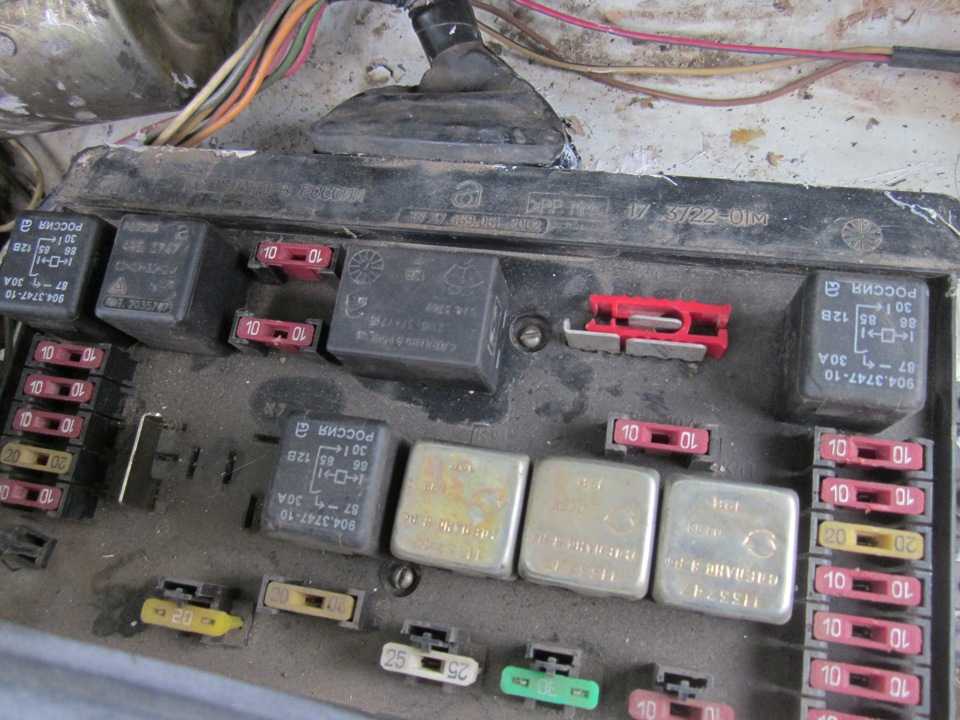

Чёрный ящик автомобиля
А это схема реле дворников «девятки»
Схема реле дворников
Что касается внутреннего исполнения реле дворников, то оно может быть различным. Однако нужный нам резистор всегда подключается внутри реле к четвёртой лапке микрочипа.
Следует знать, что в некоторых случаях реле дворников может быть не разборным. Тогда резистор выпаять и заменить не получится. Придётся находить новое реле с классическим вазовским исполнением.
Ещё вариант – попала вода внутрь «чёрного ящика». Очевидно, что нужно разобрать блок, но делать это нужно на свой страх и риск, так как в половине случаев при разборке всё рассыпается и приходится менять монтажный блок на новый (стоит 3-4 тыс. рублей).
Разбирается «чёрный ящик» так:
- Выкрутить шесть винтов блока (два винта прямо внутри площадки, остальные по бокам);
- Снять аккуратно все реле, предохранители и перемычки (запомнить их положения);
- Располовинчить блок отвёрткой;
- Очистить окислы на схеме.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блоки под капотом
Основной блок
Находится в левой части моторного отсека за аккумуляторной батареей.
Схемы с крышки
Фото — схема
Обозначение
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле — высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
Устанавливается на модели с дизельным двигателем.
Фото — пример
Схема
Расшифровка
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Схема
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Электронная система стабилизации
- Блок управления (ГЭБУ)
- Датчик рысканья и поперечного ускорения (2WD); Датчик рысканья, поперечного и продольного ускорения (4WD)
- Датчик угла поворота рулевого колеса
- Датчик частоты вращения переднего колеса
- Датчик частоты вращения заднего колеса
- Контрольная лампа антиблокировочной системы тормозов
- Контрольная лампа стояночного тормоза/ EBD
- Контрольная лампа ESP
- Контрольная лампа ESP OFF
- Контрольная лампа DBC
Датчик рысканья и ускорения
Снятие и установка
1. Поверните ключ зажигания в положение OFF и отсоедините отрицательный провод от аккумуляторной батареи.
2. Снимите напольную консоль.
3. Отсоедините разъем (А) датчика рысканья, датчика поперечного ускорения и датчика продольного ускорения.
- *А
- В*
4. Отверните болты крепления (В).
Примечание:
Момент затяжки: 7,9 ~ 10,8 Н•м.
5. Установка производится в обратном порядке.
Выключатель ESP
Проверка
1. Поверните ключ зажигания в положение OFF и отсоедините отрицательный провод от аккумуляторной батареи.
2. Снимите панель выключателей в сборе с приборной панели.
Неисправности стеклоочистителей (дворников)
Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.
Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.
При включении зажигания срабатывают дворники
Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.
Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.
Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.
| Название неисправности | Что делать 1 | Что делать 2 | Чо делать 3 |
|---|---|---|---|
| Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель) | Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее. | Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов). | Проверить работоспособность моторчика (потребуется провести демонтаж и разборку). |
| Не работает прерывистый режим (всё остальное работает) | Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле | Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное. | |
| Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла) | Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить). | Неправильно отрегулировано положение дворников (выставить их по месту). | Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали). |
| Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте) | Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика. | Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку). | |
| Нет срабатывания дворников, после включения стеклоомывателя | Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный). | Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18). | |
| Плохое качество очищения стекол | Щётки дворников потеряли эластичность (заменить их на новые). | На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое. |

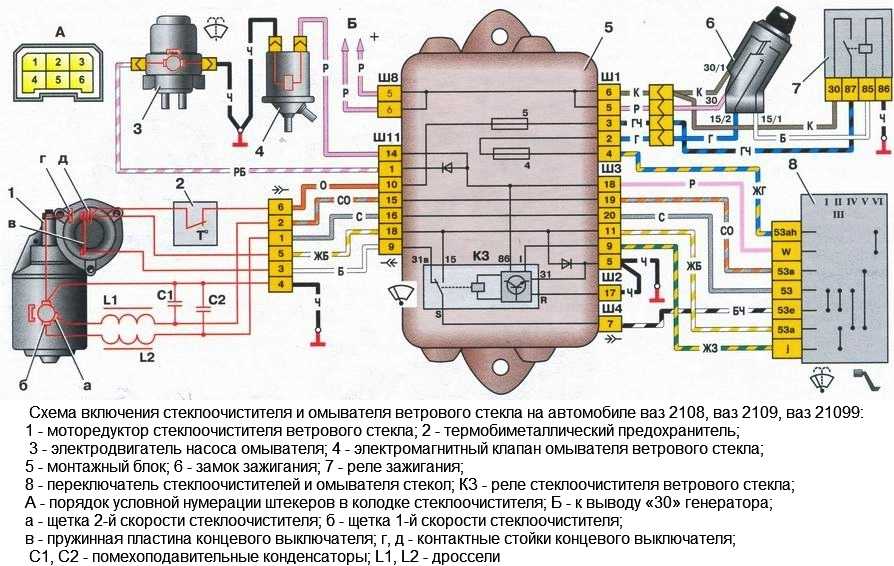

Схема передних дворников

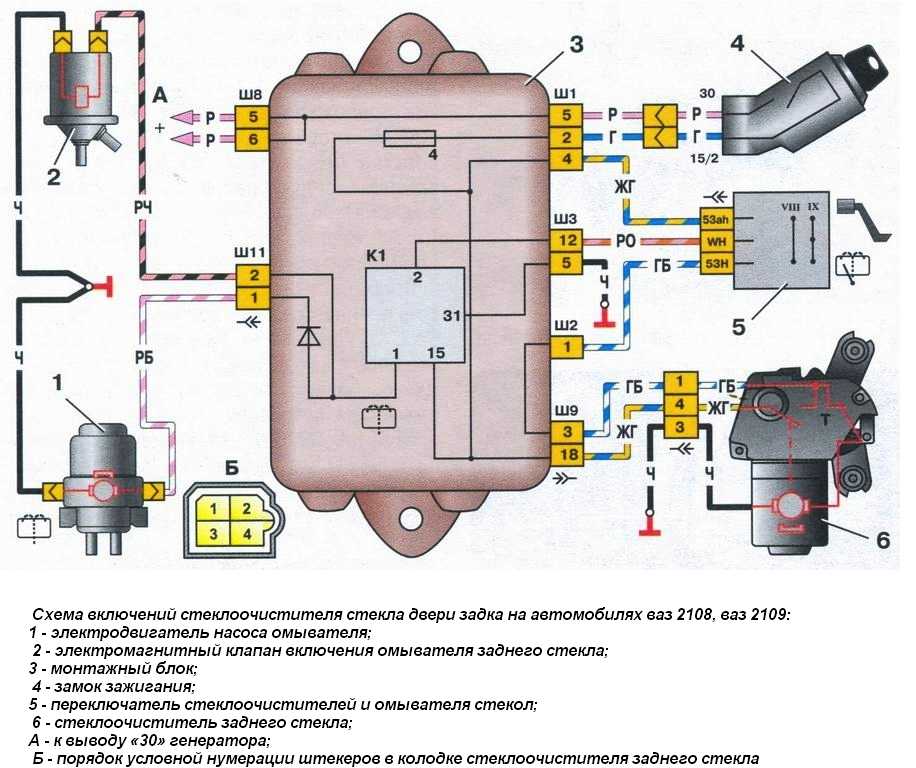

Схема заднего дворника
Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.
