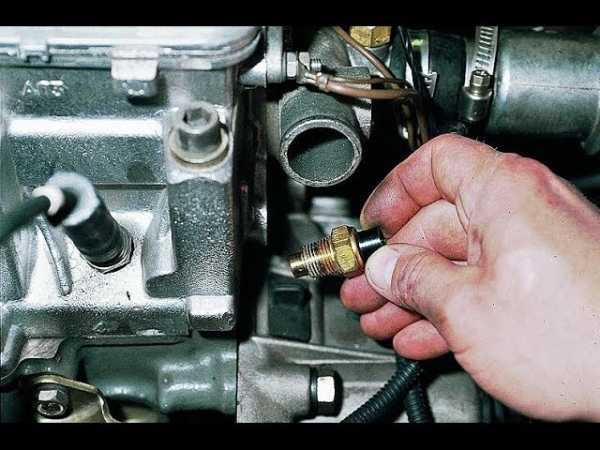

Как заменить датчик включения вентилятора?

В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99%!вышел из строя датчик. Его замена осуществляется следующим образом:

• Снимаем клеммы аккумулятора
• Сливаем охлаждающую жидкость с системы
• Отключаем питание датчика
• Выкручиваем его из корпуса за счет приложения небольших усилий
• В обратной последовательности устанавливаем новый экземпляр

Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!

Рекомендуем: Как отличить восстановленные шины от новых

Сброс ошибок

Иногда после проведённого ремонта коды ошибок по-прежнему остаются в памяти электронного блока управления. Они могут мешать нормальной работе вентилятора, а также высвечиваться на бортовом компьютере. Для того, чтобы восстановить работоспособность элемента, нужно удалить их. Это можно сделать двумя способами.

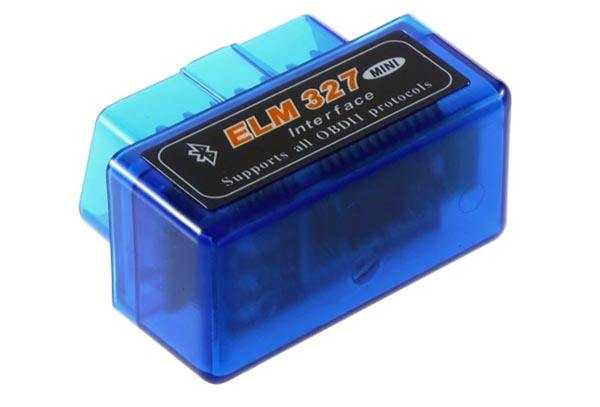

1 способ. Для этого понадобится OBD сканер и ноутбук или смартфон с соответствующим приложением. Сброс ошибок выполняется в такой последовательности:

1. Подключить сканер к диагностическому разъёму автомобиля и ноутбуку или иному гаджету.
2. Включить зажигание.
3. В программе нажать клавишу READ и нажать ERASE. Иногда для стирания ошибок в приложении нужно выбрать YES или CLEAR.

2 способ.

1. Включить зажигание, не запуская мотор.
2. Открыть капот и ослабить крепление минусовой клеммы АКБ.
3. Подождать примерно 1 минуту.
4. Поставить клемму на место, надёжно зафиксировав.
5. Закрыть капот и выключить зажигание.

После удаления кодов неисправностей, нужно включить зажигание и проверить отсутствие ошибок. Также нужно удостовериться в нормальном функционировании вентилятора. Если сброс не помог решить проблему, возможно, поломка была выявлена неправильно.

Ездить с постоянно работающим вентилятором можно, но при условии, что температура антифриза находится в норме. Если она повышенная, то необходимо остановиться и не пользоваться машиной до устранения проблем с системой охлаждения.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель.

Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее.

Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
2. Открываем капот и обесточиваем минусовую клемму
3. Корпус воздушного фильтра следует открутить ключом на десять
4. Ослабляют хомуты у воздуховода
5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
8. Снимают колодку мотора
9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Возможные причины, их поиск и решение

Причин того, почему включается вентилятор охлаждения на холодном двигателе ваз 2114, может быть несколько.

Наиболее вероятные из них — это:

• низкий уровень охлаждающей жидкости в системе;
• поломка датчика;
• замыкание вентилятора;
• поломка термостата.

Начинать поиски следует с первой причины, поскольку она — самая вероятная и одновременно — самая быстро решаемая. При низком уровне ОЖ датчик может срабатывать практически сразу после запуска мотора, включая таким образом и вентилятор. Вызвано это тем, что малое количество жидкости нагревается очень быстро, в то время, как сам двигатель будет еще «холодным». Для того, чтобы решить эту проблему — следует просто долить охлаждающую жидкость до требуемого уровня.

Если же выяснилось, что тосола в системе достаточно, и причина не в нем, то следует проверить сам датчик. Бывает так, что он «залипает» в замкнутом положении, в результате чего цепь вентилятора получается всегда включенной. Проверить работоспособность устройства можно при помощи мультиметра.

Если замерить сопротивление на контактах датчика при выключенном двигателе, то тестер должен уйти в зашкал или показывать 0, в зависимости от модели прибора (то есть сопротивление будет стремиться к бесконечности). Если же мультиметр покажет вполне конкретные цифры, значит датчик замкнут постоянно, и его следует заменить на новый, аналогичный.

Если датчик тоже оказался рабочим, то следует проверить вентилятор. Иногда (особенно при плохо прикрученном корпусе или плохо изолированных проводах) происходит его замыкание на массу, в результате чего вентилятор начинает работать прямо от аккумулятора, без участия электронной цепи с датчиком. Устранить эту причину можно, проверив и подтянув все крепежные элементы, а также заизолировав оголенные участки проводов.

Следует помнить, что такая неисправность довольно серьезна, и может служить причиной:

1. Быстрого износа вентилятора.
2. Разрядки аккумулятора (если оставить зажигание включенным без запущенного мотора).
3. Возгорания автомашины (при сильном нагреве проводов).

Именно поэтому поиску возможных неисправностей (оголенных участков проводов) следует уделить особое внимание. Последней причиной, которая может приводить к самопроизвольному включению вентилятора, является поломка термостата (а точнее контролирующего датчика, установленного на нем)

Суть в следующем: при вышедшем из строя датчике термостата, электронный блок автоматически запускает вентилятор для охлаждения системы, поскольку ЭБ не может точно контролировать температуру жидкости. Выполняется своего рода «перестраховка» на случай возможного перегрева

Последней причиной, которая может приводить к самопроизвольному включению вентилятора, является поломка термостата (а точнее контролирующего датчика, установленного на нем). Суть в следующем: при вышедшем из строя датчике термостата, электронный блок автоматически запускает вентилятор для охлаждения системы, поскольку ЭБ не может точно контролировать температуру жидкости. Выполняется своего рода «перестраховка» на случай возможного перегрева.

Для того, чтобы выявить поломку датчика, снова потребуется мультиметр. При проверке следует замерить сопротивление между контактами датчиками (естественно, при выключенном двигателе). В норме оно должно быть не менее 100 и не более 500 Ом. Если полученные при замере показатели выходят за пределы этой нормы, то датчик следует заменить на новый. Заканчивая разговор о возможных причинах самопроизвольного включения вентилятора, следует сказать пару слов о том, как их предотвратить.

Для этого потребуется:

• своевременно контролировать уровень ОЖ в системе;
• периодически проверять проверять состояние электронных проводов системы охлаждения;
• очищать контакты датчиков от появляющихся окислов (рекомендуется проводить подобную процедуру дважды в год — осенью и весной).

Если же вы заметили, что вентилятор стал самостоятельно включаться, то поиск поломки никак нельзя откладывать на потом, поскольку последствия (в некоторых случаях) могут быть крайне серьезными.

• ВАЗ 2114 на 15 дисках 195 55
• Решаем каким бензином заправлять ВАЗ 2114
• Салонный фильтр ВАЗ 2114: принцип действия, эксплуатация и уход

Добрый день. У меня такая проблема. После запуска двигателя минут через десять начинает срабатывать вентилятор радиатора. Но температура ож примерно 70. При этом загорается чек. начинают плавать обороты и в итоге двигатель глохнет. при повторном запуске двигатель либо запускается с трудом либо вообще не запускается. Но вентилятор периодически срабатывает запустился двигатель или нет.

Схема вентилятора охлаждения ВАЗ 2114

При отсутствии признаков «жизни» вентилятора не стоит спешить и ехать в сервис. При наличии навыков и инструкции со схемой подключения моторчика можно определить неисправность самостоятельно.

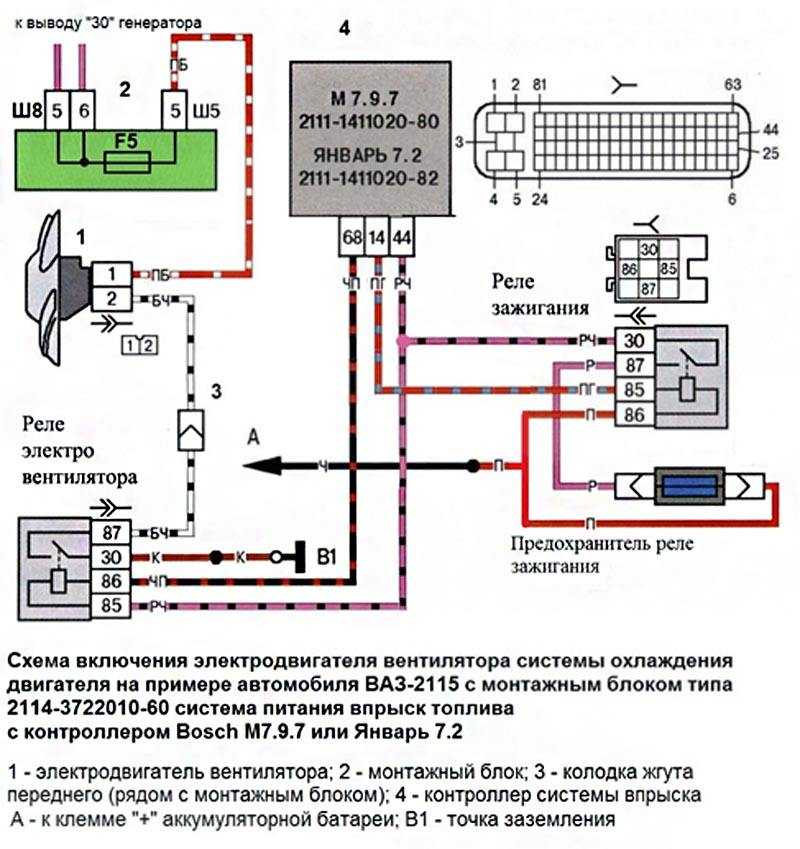

Ниже на фото представлена подробная схема подключения вентилятора охлаждения ВАЗ 2114. Она включает в себя основные компоненты системы, отвечающие за своевременное включение обдува.

• Электромотор вентилятора;
• Монтажный блок, в котором размещено реле и предохранитель;
• Проводка и колодки со штекерами;
• Контроллер системы впрыска;
• Точка заземления.

Если под рукой есть подробная электросхема включения вентилятора охлаждения ВАЗ 2114, то выявить некоторые неполадки можно самостоятельно. К примеру, при отказе включения электромотора можно проверить состояние реле или предохранитель. Реле, отвечающее за работу обдува двигателя, расположено под панелью в салоне.

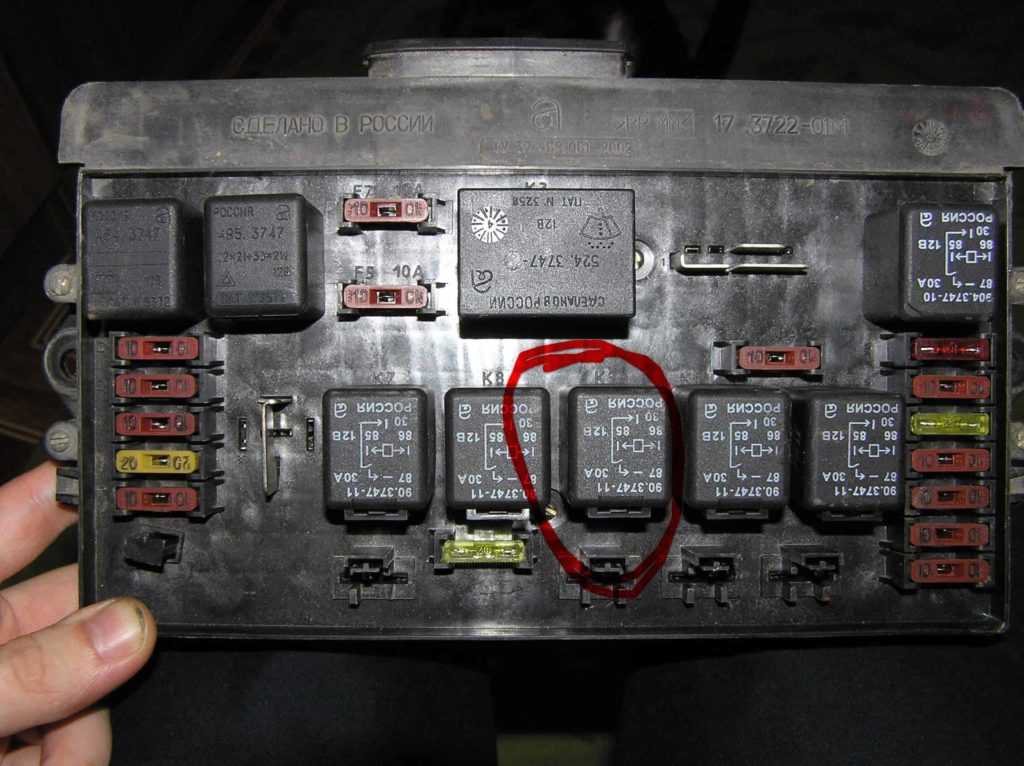

Первое по счету (слева направо) реле отвечает за срабатывание вентилятора. Часто хватает его замены для восстановления работы прибора.

Вентилятор охлаждения радиатора не работает: как использовать автомобиль

Если вентилятор охлаждения радиатора вышел из строя, лучше сразу разобраться в чем причина и устранить неисправность. Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как двигаться на автомобиле с отключенным вентилятором, чтобы не произошел перегрев двигателя:

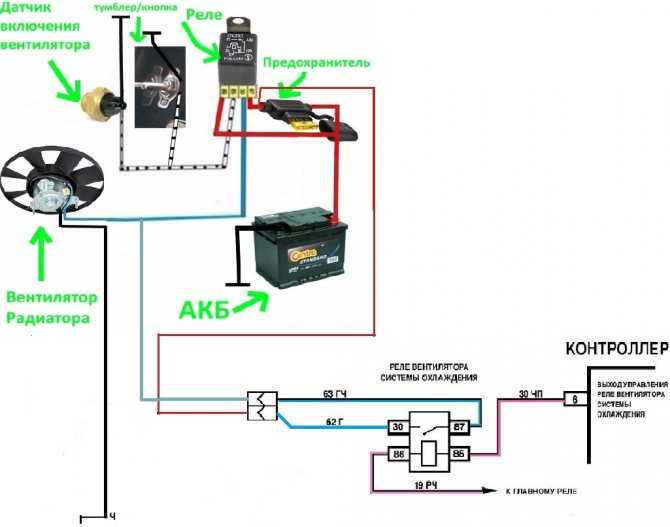

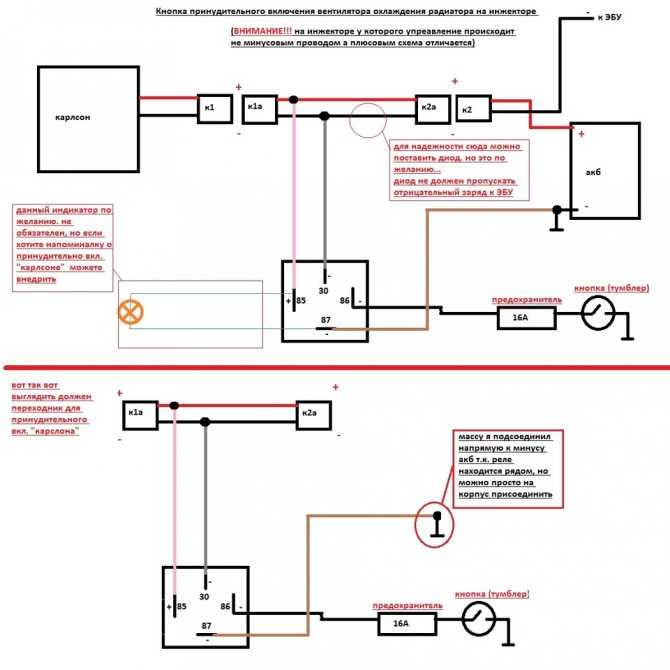

• Попробуйте включить принудительную работу вентилятора от аккумулятора;
• Если вентилятор не работает принудительно, двигаться следует с постоянной скоростью около 60 километров в час или выше, чтобы встречный поток воздуха охлаждал жидкость на радиаторе без помощи вентилятора. Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне.

Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.

(433 голос., средний: 4,58 из 5)

Метод диагностики вентилятора

Специалисты утверждают, что инжекторные автомобили считаются наиболее практичными. Их можно диагностировать гораздо быстрее, чем все остальные. Желательно воспользоваться компьютерной диагностикой, чтобы тщательно исследовать причину возникновения всех неисправностей. Некоторые модели при ошибках, сразу же показывают постоянно крутящийся вентилятор. Это способствует защите от перегрева. Чтобы произвести сброс ошибок, необходимо снять клемму с аккумулятора в течение нескольких секунд. После того как произойдет очистка системы, соответственно, все нормализуется.

Перед тем, как рассказать о поиске неисправностей, следует сказать несколько слов о самом вентиляторе охлаждения. Он служит для создания потока воздуха, направленного на радиатор и служащего для охлаждения последнего. Включение вентилятора происходит в автоматическом режиме при срабатывании температурного датчика, расположенного под радиатором.

При достижении охлаждающей жидкостью температуры 100-105 С, датчик замыкается и запускает вращение вентилятора, который производит обдув радиатора и охлаждает его. Как можно из этого видеть, нормальное включение вентилятора возможно лишь при полностью прогретом двигателе, и его запуск при холодном моторе говорит о явных неполадках в системе.

Работа системы охлаждения ваз 2114

Как проверить термостат системы охлаждения

Протестировать его довольно просто. Для этого необходимо завести мотор и прогреть его до таких температур, когда сработают клапаны этого механизма. Узнать температурный порог можно прямо на корпусе устройства. Обычно это 72 или 80 градусов. Затем необходимо проверить температуру на нижнем и верхнем патрубке. Если оба имеют примерно одинаковую температуру, тогда причина, почему постоянно работает вентилятор охлаждения, найдена. Рекомендуется тщательно осмотреть клапаны термостата после его демонтажа. Ремонтировать данный узел бесполезно (проще и дешевле купить новый). Кстати, если данный элемент демонтирован, его можно проверить без установки в автомобиль. Для этого термостат помещается в емкость с водой, которая затем подогревается. По наростающей, клапан должен открыться. Если этого не произошло, устройство вышло из строя.

Как выполнить замену вентилятора

Если в ходе проверки электрической цепи выяснилось, что не срабатывает вентилятор охлаждения ваз 2114 именно по причине его поломки, то его следует заменить на новый, аналогичной модели.

Для того, чтобы выполнить замену всего электровентилятора, потребуются следующие инструменты:

1. Ключ торцевой на 10 мм.
2. Ключ торцевой на 8 мм.
3. Отвертка крестовая.

Сама замена вентилятора происходит в следующем порядке:

• автомашину поставить на ручной тормоз;
• подложить башмаки, кирпичи или другие упоры под колеса;
• открыть капот, отключить от аккумулятора минусовой провод;
• открутить крепежные элементы корпуса воздухофильтра;
• открутить хомут воздуховода от датчика расхода воздуха;
• открутить саморезы на крышке фильтра и удалить фильтрующий элемент;
• вывернуть крепеж воздухозабора и демонтировать его;
• открутить гайки, фиксирующие вентилятор (всего 6 штук);
• отсоединить проводную колодку от разъема вентилятора;
• достать вентилятор вместе с его кожухом;
• открутить болты (три штуки), крепящие вентилятор к кожуху;
• удалить старый вентилятор.

Установка нового электровентилятора, а также обратная сборка выполняются точно в таком же порядке, но в обратной последовательности.

Важно помнить, что новый вентилятор должен быть такой же модели, как и старый, и подходить по своим габаритам. После того, как сломанный вентилятор был демонтирован, а новый установлен, следует провести проверку работоспособности всей электрической системы охлаждения

Для этого необходимо включить двигатель автомашины и оставить его в работающем состоянии до тех пор, пока не произойдет автоматическое включение вентилятора (как правило, от запуска мотора до включения охлаждения проходит около 5 минут)

После того, как сломанный вентилятор был демонтирован, а новый установлен, следует провести проверку работоспособности всей электрической системы охлаждения. Для этого необходимо включить двигатель автомашины и оставить его в работающем состоянии до тех пор, пока не произойдет автоматическое включение вентилятора (как правило, от запуска мотора до включения охлаждения проходит около 5 минут).

Как только вентилятор проработает некоторое время, двигатель следует выключить. Если вентилятор также выключится в скором времени, значит он полностью исправен, если же он продолжит крутиться, значит проблема кроется в чем-то еще (к примеру, неисправно электрореле). Для того, чтобы быть полностью в этом уверенным, следует повторить подобный эксперимент еще один-два раза.

Если же новый вентилятор вовсе не включается, даже при нагретом двигателе, то это говорит о явном браке. Проверить это просто — достаточно подключить его напрямую к аккумулятору. Если при этом пропеллер не начнет вращаться, значит автомагазин продал неисправный агрегат и его следует вернуть с целью замены.

Почему он не работает

Есть несколько причин, из-за которых пропеллер может не включаться, когда ситуация с температурными показателями того требует:

• Вышел из строя электромотор вентилятора, то есть привод;
• Произошла поломка предохранителя, который сгорел;
• Отказало реле;
• Оборвалась проводка;
• Разъемы датчика потеряли контакты;
• Вышел из строя датчик.

Находим неисправность

Зона поиска проблемы	Пояснение
Проверка пропеллера	Отключается разъем на пропеллере и подключается напрямую к аккумуляторной батарее. Если вентилятор заработал, с приводом все хорошо. Если же пропеллер все равно не закрутился, проблема в электродвигателе
Проводка и контакты	Если пропеллер не работает, нужно обязательно проверить состояние проводки и удостовериться в исправности контактов датчика
Предохранитель	Отыскать эти два элемента можно в подкапотном пространстве слева ближе к водителю внутри монтажного блока. На вентилятор идет предохранитель с обозначением F4 с номинальным током 20А. Проверку можно выполнить путем нажатия на кнопку звукового сигнала. Почему? Да потому что он также подключен к этому предохранителю. Либо проведите проверку тестером
	Располагается там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

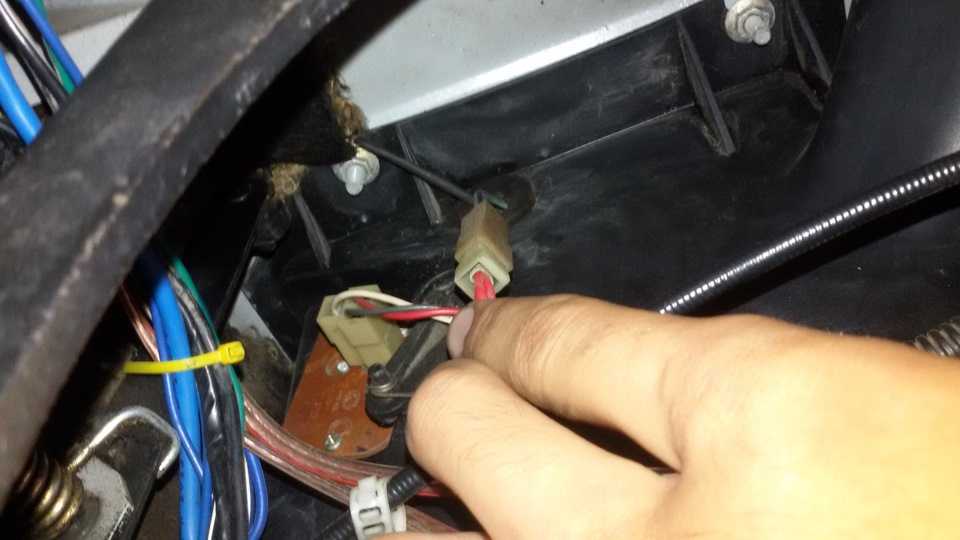

	Чтобы проверить датчик, отключите от него питание. Если он работает, пропеллер начнет работу в аварийном режиме, то есть будет дуть постоянно. Отключите разъем и включите зажигание. Если пропеллер закрутит, тогда датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем оказался сам вентилятор, менять его не обязательно, поскольку в некоторых случаях его вполне можно отремонтировать. Поломки зачастую связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше выполнить замену всего привода.

Проверка на обрыв цепи

Если ездить на машине, у которой не работает пропеллер охлаждения, это приведет к перегреву ОЖ и разрушению патрубков, резиновых элементов, прокладки главного блока цилиндров и крышки клапанов. Не далеко и до разрушения компонентов поршневой группы.

Предохранитель

Эксплуатация автомобиля со сломанным вентилятором категорически запрещается.

Цена вопроса

Прежде чем приступить к решению проблемы с не работающим пропеллером радиатора, многим важно узнать о стоимости компонентов и работы. Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона

Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет

Новый элемент обойдется сегодня примерно в 1,5-2,5 тысячи рублей, в зависимости от модели и региона. Стоимость замены на станции технического обслуживания составит от 400 рублей и выше. Хотя тратить на это деньги не обязательно, поскольку самостоятельная замена займет у вас не более получаса. Да и сложного тут особо ничего нет.

Датчик температуры

«Салонные» проверки

Начнем с того, что можно обследовать, не выходя из машины.

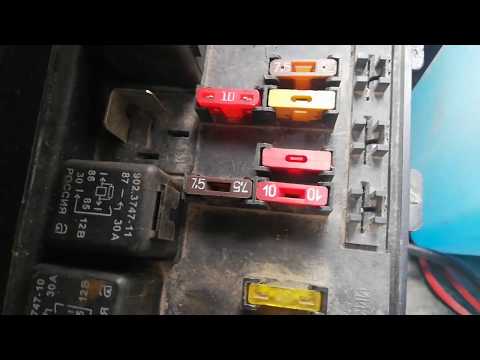

F5

Со вторым предохранителем
так просто разобраться не удастся. Для его проверки придется демонтировать обшивку торпеды с пассажирской стороны. Под ней прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен тот, что средний. Он вытаскивается и проверяется на целостность. Если перегорел, перед установкой нового опять же нужно будет отыскать причину поломки. Кстати, хорошо будет в данном случае, если у вас будет припасен запасной (и для проверки, и на замену сгоревшей детали).

При работоспособности и этого предохранителя проверяем соседствующее с ним реле. Без омметра определить, живое оно или нет, невозможно; можем предложить лишь заменить его на новое (тогда и его нужно возить с собою в запасе) и проверить, заработает ли вентилятор. В любом случае стоит проконтролировать состояние контактов на реле и при необходимости их зачистить.

Если внутри машины поломок не обнаружено, придется из нее вылезти и искать причины, открывая капот.

Некоторые способы устранения неполадок

1. Если вы считаете, что охлаждающий вентилятор не работает и при этом ваш датчик температуры показывает перегрев, откройте капот, запустите двигатель и дайте ему поработать на холостом ходу в течение 15–20 минут. Если он включается, возможно, у вас неисправный датчик температуры.2.Переключатель температуры охлаждающего вентилятора (или датчик в некоторых автомобилях) также может застрять, что может привести к тому что он постоянно работает в любое время, когда вы включаете ключ зажигания или запускаете двигатель. Устранить неисправность коммутатора.

   3. Не включается вентилятор радиатора причина тому то, что на некоторых современных транспортных средствах датчик температуры окружающего воздуха, датчик скорости транспортного средства и другие датчики могут обеспечивать ввод данных в автомобильный компьютер для определения работы вентилятора радиатора. Обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить необходимые датчики и переключатели.













Предупреждение

На прогретом двигателе вентилятор может включиться, даже если двигатель не работает. При работе с горячим двигателем или работающим двигателем держите руки и инструменты подальше от лопастей и движущихся компонентов.

Устранение неисправностей

Устранение неполадок, связанных с неработающим охлаждающим вентилятором, может быть довольно простой задачей. Обычно проблема заключается в самом двигателе, термовыключателе, реле, проводе или (реже) компьютере или самом модуле.

1. Действительно ли неисправен охлаждающий

На многих современных автомобилях, если вы хотите проверить, работает ли ваш охлаждающий вентилятор, вы можете запустить двигатель и дать ему поработать на холостом ходу. Установите для кондиционера значение MAX и включите его. Охлаждающий вентилятор должен включиться немедленно или в течение следующих нескольких минут. На более старых моделях автомобилей подождите около 15–20 минут, чтобы двигатель достиг рабочей температуры. Затем он должен включиться.

• Если он включается, когда переменный ток работает на MAX, но не работает, когда двигатель горячий, проверьте датчик температуры или переключатель, который посылает сигнал на компьютер или модуль для работы вентилятора. На современных автомобилях плохой датчик обычно вызывает свечение значка Check Engine на панели приборов. При необходимости проверьте компьютер на наличие кодов неисправности.
• Если он не включается, сначала проверьте, не перегорел ли предохранитель или не сработал ли предохранитель. На старых моделях транспортных средств у вас может быть плавкий предохранитель. Это кусок проволоки внутри изолированного резинового блока. Вы не пропустите это. Возьмите концы плавкой вставки и попытайтесь ее растянуть. Если он растягивается, связь может быть нарушена. Замени это.

ПРЕДУПРЕЖДЕНИЕ. Если перегорел предохранитель или плавкая вставка или сработал прерыватель, возможно, сам двигатель вентилятора неисправен и может и дальше вызывать перегорание предохранителей – например, из-за короткого замыкание в обмотке самого двигателя вентилятора. Замените плавкий предохранитель или плавкую вставку, или перезапустите автоматический выключатель и снова проверьте двигатель вентилятора. Если возникает та же проблема, и нет провода, вызывающего короткое замыкание, замените двигатель вентилятора.

ПРИМЕЧАНИЕ: если охлаждающий вентилятор не включается при работе двигателя в течение 20 минут или более, убедитесь, что охлаждающая жидкость достигает рабочей температуры, около 220 ° F (104 ° C). Вы можете иметь дело с закрытым термостатом. Проверьте температуру блока цилиндров и бака радиатора (который соединяется с двигателем с помощью верхнего шланга радиатора) с помощью кухонного термометра, убедитесь, что температура двигателя достигает примерно 220 ° F (104 ° C) и температура бака радиатора соответственно повышается (это означает, что горячая охлаждающая жидкость передается в радиатор). Если температура остается довольно стабильной около 200 ° F (93 ° C) или ниже, температурный выключатель или датчик могут не вызвать включение вентилятора радиатора.
